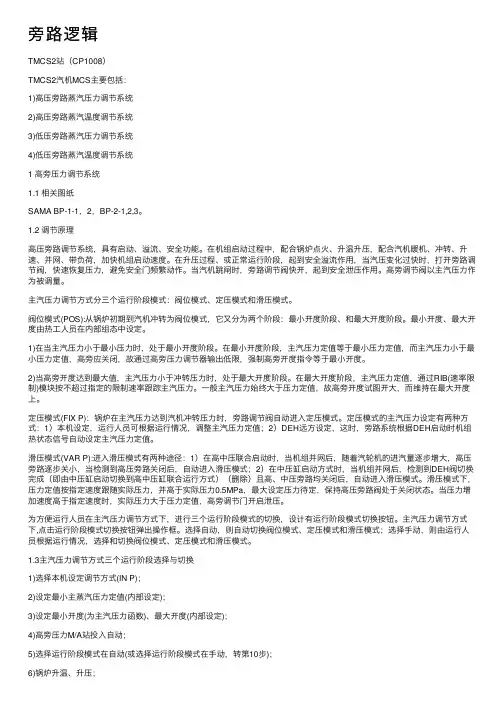

旁路逻辑TMCS2站（CP1008）TMCS2汽机MCS主要包括：1)⾼压旁路蒸汽压⼒调节系统2)⾼压旁路蒸汽温度调节系统3)低压旁路蒸汽压⼒调节系统4)低压旁路蒸汽温度调节系统1 ⾼旁压⼒调节系统1.1 相关图纸SAMA BP-1-1，2，BP-2-1,2,3。
1.2 调节原理⾼压旁路调节系统，具有启动、溢流、安全功能。
在机组启动过程中，配合锅炉点⽕、升温升压，配合汽机暖机、冲转、升速、并⽹、带负荷，加快机组启动速度。
在升压过程、或正常运⾏阶段，起到安全溢流作⽤，当汽压变化过快时，打开旁路调节阀，快速恢复压⼒，避免安全门频繁动作。
当汽机跳闸时，旁路调节阀快开，起到安全泄压作⽤。
⾼旁调节阀以主汽压⼒作为被调量。
主汽压⼒调节⽅式分三个运⾏阶段模式：阀位模式、定压模式和滑压模式。
阀位模式(POS):从锅炉初期到汽机冲转为阀位模式，它⼜分为两个阶段：最⼩开度阶段、和最⼤开度阶段。
最⼩开度、最⼤开度由热⼯⼈员在内部组态中设定。
1)在当主汽压⼒⼩于最⼩压⼒时，处于最⼩开度阶段。
在最⼩开度阶段，主汽压⼒定值等于最⼩压⼒定值，⽽主汽压⼒⼩于最⼩压⼒定值，⾼旁应关闭，故通过⾼旁压⼒调节器输出低限，强制⾼旁开度指令等于最⼩开度。
2)当⾼旁开度达到最⼤值，主汽压⼒⼩于冲转压⼒时，处于最⼤开度阶段。
在最⼤开度阶段，主汽压⼒定值，通过RIB(速率限制)模块按不超过指定的限制速率跟踪主汽压⼒。
⼀般主汽压⼒始终⼤于压⼒定值，故⾼旁开度试图开⼤，⽽维持在最⼤开度上。
定压模式(FIX P)：锅炉在主汽压⼒达到汽机冲转压⼒时，旁路调节阀⾃动进⼊定压模式。
定压模式的主汽压⼒设定有两种⽅式：1）本机设定，运⾏⼈员可根据运⾏情况，调整主汽压⼒定值；2）DEH远⽅设定，这时，旁路系统根据DEH启动时机组热状态信号⾃动设定主汽压⼒定值。
滑压模式(VAR P):进⼊滑压模式有两种途径：1）在⾼中压联合启动时，当机组并⽹后，随着汽轮机的进汽量逐步增⼤，⾼压旁路逐步关⼩，当检测到⾼压旁路关闭后，⾃动进⼊滑压模式；2）在中压缸启动⽅式时，当机组并⽹后，检测到DEH阀切换完成（即由中压缸启动切换到⾼中压缸联合运⾏⽅式）（删除）且⾼、中压旁路均关闭后，⾃动进⼊滑压模式。
