侧滑台检验操作规范
操作规范：
1.接通电气仪表电源，预热30分钟以上，工作前仪器应进行调零。
2.测试前，车辆应进行预热行驶，使其各运动部件、润滑油、冷却液等达到制造厂技术条件规定的温度状态，关闭非车辆运行必须的耗能装置。
3检测操作步骤
1）将被检车辆沿引车线居中驶入侧滑检验台，进入车速不得大于5km/h。
2）车辆应正直居中驶过侧滑检验台，车速应匀速稳定不得大于5km/h。
3）当车辆通过侧滑板时，方向盘应处于居中位置，并且不得转动方向及使用制动器。
4）如果是双转向轴的车辆，应控制车辆速度，保证在第一轴检测完毕后，第二轴进入侧滑台时，侧滑台已经复位，在待检状态5）设备测取最大侧滑量。
注意事项：
1.汽车驶过检验台时，必须与检验台垂直。
2.当汽车转向轮通过滑板时，不得转动方向盘和使用制动器。
3.汽车轮胎气压必须符合标准值，轮胎胎面应无油、水、泥沙等杂物。
4.侧滑台上严禁停放车辆、堆积杂物。
5.地坑内不得进水，保持传感器干燥。
侧滑试验台操作说明
目前国内在用的太多数侧滑试验台均是滑板式的，检测时使汽车前轮在滑板上通过，通过测量左、右方向的位移量来检验侧滑量。
滑板式侧滑试验台按其结构形式可分为单滑板式和双滑板式两种，双滑板式侧滑试验台都是双板联动的。
测试实验步骤：
1)松开滑动板的锁止手柄，接通电源。
2）汽车以3-5km／h的低速行驶，使被测车轮垂直地通过滑动板。
车速过高会因台板的惯性力和仪表的动态响应迟滞而影响测量精度，速度过低也会引起误差。
汽车通过侧滑板时严禁转向和制动。
3)当被测车轮从滑动板上完全通过时，查看指示仪表，读取最大值，并注意记下滑动板的运动方向，即滑动板是向内还是向外滑动。
记录时应遵循如下约定：滑板向外侧滑动，侧滑量记为负值，表示车轮向内侧滑动(即IN )，说明车轮前束太大或负外倾角太大；滑板向内侧滑动，侧滑量记为正值，表示车轮外侧滑动(即OUT)，说明车轮外倾角太大或负前束太大；滑板不移动，说明车轮没有侧滑量，前束与外倾角配合恰到好处。
4)检测结束后，应锁止滑动板，切断电源。

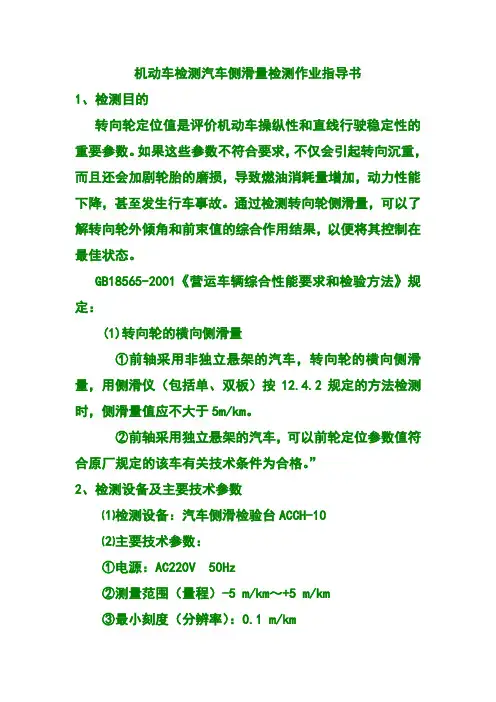

机动车检测汽车侧滑量检测作业指导书1、检测目的转向轮定位值是评价机动车操纵性和直线行驶稳定性的重要参数。
如果这些参数不符合要求，不仅会引起转向沉重，而且还会加剧轮胎的磨损，导致燃油消耗量增加，动力性能下降，甚至发生行车事故。
通过检测转向轮侧滑量，可以了解转向轮外倾角和前束值的综合作用结果，以便将其控制在最佳状态。
GB18565-2001《营运车辆综合性能要求和检验方法》规定：(1)转向轮的横向侧滑量①前轴采用非独立悬架的汽车，转向轮的横向侧滑量，用侧滑仪（包括单、双板）按12.4.2规定的方法检测时，侧滑量值应不大于5m/km。
②前轴采用独立悬架的汽车，可以前轮定位参数值符合原厂规定的该车有关技术条件为合格。
”2、检测设备及主要技术参数⑴检测设备：汽车侧滑检验台ACCH-10⑵主要技术参数：①电源：AC220V 50Hz②测量范围（量程）-5 m/km～+5 m/km③最小刻度（分辨率）：0.1 m/km④最大轴载质量：10t⑤最大滑移量：±5mm⑥台板尺寸：1000mm×1000mm⑦显示值判定：数字表读数判定(-3～3)m/km 良好(-5～5)m/km 可用，判定合格-5 m/km以下、5 m/km以上不合格3、准备工作⑴待检车辆轮胎应符合原厂规定，而且左右轮胎气压应一致。
⑵轮胎应干燥，无油污、小石子等异物。
⑶检查试验台导线连接情况，仪表复零。
⑷打开试验台锁止装置，检查侧滑板是否滑动自如，滑板回位后，指示装置显示值是否回零。
4、操作步骤⑴打开侧滑台电源开头，待蜂鸣器响过，按复位开头，显示屏复位，按设置键到测量状态。
⑵打开悬架工位计算机电源，双击桌面悬架间隙图标，起动程序后，点“自动检测”按钮，然后再点“开始”按钮，系统开始自动检测。
⑶引导系统显示“缓慢通过侧滑台”，引车员应以小于（3~5） m/km的速度缓慢驶过侧滑台，汽车通过侧滑台后，计算机将自动获取侧滑检测结果，并显示在引导系统上。
操作规程编号：LX-FS-A93958 侧滑试验台操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑侧滑试验台操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1．汽车驶过检验台时，必须与检验台垂直。
2．当汽车前轮通过侧滑板时，不得急加速、转动方向盘和使用制动器。
3．轮胎气压必须符合标准值。
4．除去轮胎上的泥土、石子等杂物。
5．电气仪表所使用的电源电压应符合要求，电源线不得与其他有干扰的设备共用。
6．仪表的放置位置，应尽量远离热源及阳光直射处和强干扰设备。
7．电源零线应按规定埋入地下，不能共用电网零线，以免影响计算正常工作。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

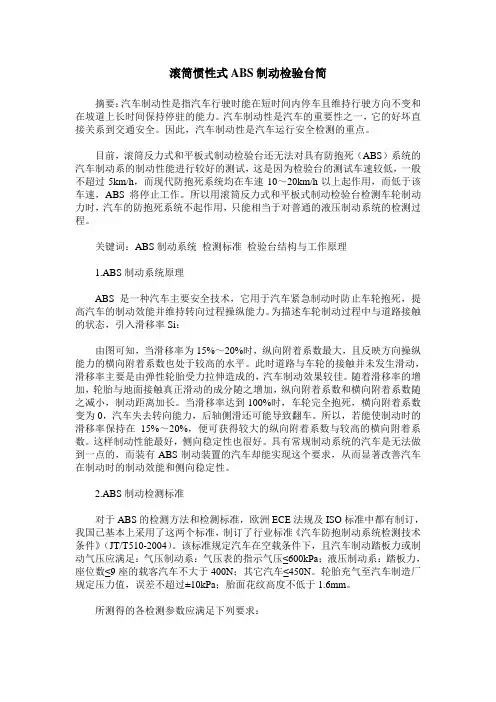

滚筒惯性式ABS制动检验台简摘要：汽车制动性是指汽车行驶时能在短时间内停车且维持行驶方向不变和在坡道上长时间保持停驻的能力。
汽车制动性是汽车的重要性之一，它的好坏直接关系到交通安全。
因此，汽车制动性是汽车运行安全检测的重点。
目前，滚筒反力式和平板式制动检验台还无法对具有防抱死（ABS）系统的汽车制动系的制动性能进行较好的测试，这是因为检验台的测试车速较低，一般不超过5km/h，而现代防抱死系统均在车速10～20km/h以上起作用，而低于该车速，ABS将停止工作。
所以用滚筒反力式和平板式制动检验台检测车轮制动力时，汽车的防抱死系统不起作用，只能相当于对普通的液压制动系统的检测过程。
关键词：ABS制动系统检测标准检验台结构与工作原理1.ABS制动系统原理ABS是一种汽车主要安全技术，它用于汽车紧急制动时防止车轮抱死，提高汽车的制动效能并维持转向过程操纵能力。
为描述车轮制动过程中与道路接触的状态，引入滑移率Si：由图可知，当滑移率为15%～20%时，纵向附着系数最大，且反映方向操纵能力的横向附着系数也处于较高的水平。
此时道路与车轮的接触并未发生滑动，滑移率主要是由弹性轮胎受力拉伸造成的，汽车制动效果较佳。
随着滑移率的增加，轮胎与地面接触真正滑动的成分随之增加，纵向附着系数和横向附着系数随之减小，制动距离加长。
当滑移率达到100%时，车轮完全抱死，横向附着系数变为0，汽车失去转向能力，后轴侧滑还可能导致翻车。
所以，若能使制动时的滑移率保持在15%～20%，便可获得较大的纵向附着系数与较高的横向附着系数。
这样制动性能最好，侧向稳定性也很好。
具有常规制动系统的汽车是无法做到一点的，而装有ABS制动装置的汽车却能实现这个要求，从而显著改善汽车在制动时的制动效能和侧向稳定性。
2.ABS制动检测标准对于ABS的检测方法和检测标准，欧洲ECE法规及ISO标准中都有制订，我国已基本上采用了这两个标准，制订了行业标准《汽车防抱制动系统检测技术条件》（JT/T510-2004）。
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月

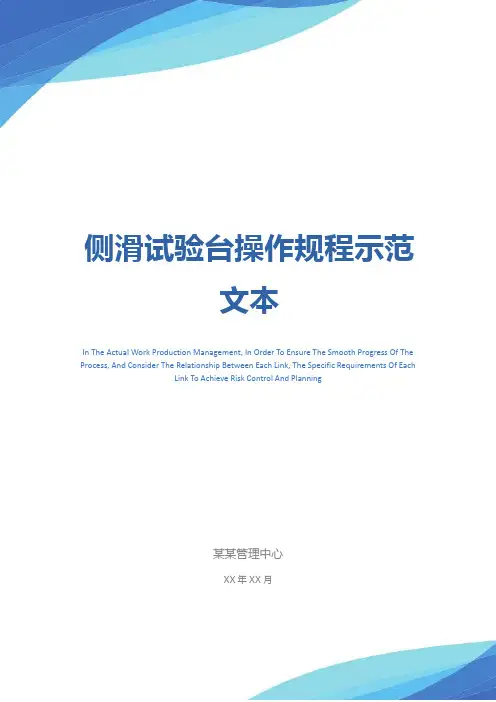

侧滑试验台操作规程示范
文本
规程文书样本 QCT/FS-ZH-GZ-K763
侧滑试验台操作规程示范文本
使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1．汽车驶过检验台时，必须与检验台垂直。
2．当汽车前轮通过侧滑板时，不得急加速、转动方向盘和使用制动器。
3．轮胎气压必须符合标准值。
4．除去轮胎上的泥土、石子等杂物。
5．电气仪表所使用的电源电压应符合要求，电源线不得与其他有干扰的设备共用。
6．仪表的放置位置，应尽量远离热源及阳光直射处和强干扰设备。
7．电源零线应按规定埋入地下，不能共用电网零线，以免影响计算正常工作。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
第2页/总2页。
汽车侧滑检验台操作规程一、使用设备KDCG-10A汽车侧滑检验台二、操作使用1、操作说明：测量前的准备和检查a、各部分电路应无明显的破损现象；b、滑板动作应协调，各部分稳定可靠，电气仪表系统正常显示；c、轮胎气压应符合规定值；d、轮胎上的水渍泥、油污及轮胎花纹沟槽的石子应清除干净。
2、操作说明a、拔掉滑动板的锁止销，接通电源，使滑板处于自由状态。
b、使仪表进入初始化状态，仪表显示全0，等待检测。
c、引车员以3K m/h左右的时速缓慢通过侧滑台，待被测车轮从滑动板上完全通过时，仪表就显示并保持最大值。
d、连续检测时，重复步骤b、c。
e、检测结束后，用锁止销把滑动板锁止，切断电源。
3、注意事项a、汽车进入检验台时，沿行车线驶入，尽可能使车速保持在3K m/h左右。
b、一定不能让超过试验台允许载荷的汽车驶到试验台上，以防压坏机件或压弯滑动板。
c、不准汽车在侧滑检验台上转向或制动，以免扭伤测量机构。
d、不要在检验台面上进行修理保养工作。
e、清洁时，不要让水、尘、泥土带进检验台。
f、不要在检验台上停放汽车。
汽车制动轮重检测台操作规程一、使用设备KDZD-10汽车制动轮重检验台二、使用说明1、操作说明1）开机前的准备和检查（1）滚筒、举升起等部门应稳定可靠，电气仪表系统应完好无损（2）检查轮胎气压，使之符合规定值；2、注意事项（1）汽车进入检验台时，沿引车线平稳驶入，尽可能使车轴与滚筒保持平衡（2）在接通电源：汽车到位后，方可进行测试。
（3）当被测车轴为前轴时，一定要用方向盘准确的保持汽车处于直驶状态。
（4）被测汽车的轴荷不应超过检验台的允许载荷。
（5）检测制动时，发动机不熄灭，变速器挂空挡SK-PBT平板式汽车检测设备操作规程一、使用设备15SK-PBT先科达平板式汽车检测设备二、操作说明1、开机（1）接通控制柜电源，220V A（2）打开控制计算机电源开关（3）启动检测软件，进入待命检测状态2、检测操作（1）引车员根据提示，以5~15km/h速度驶上平板，置变速器于空档，当前轮驶入前检测板，后轮已驶入后检测板时紧急制动，此时检测出前后制动力及动态轮荷。
【汽车行业类】汽车检测测滑台说明书底盘测功机（15t,双飞轮）使用说明书本产品执行标准底盘测功机淄博同盛仪器有限公司淄博同盛仪器有限公司说明：使用本设备前，请详细阅读说明书！在没有阅读前严禁操作使用设备，否则后果自负！本说明书版权为佛山分析仪有限公司所有，未经允许不得翻版！版本更新，恕不另行转告！一.概述本机为双滚筒底盘测功机，采用新的结构和新的检测方法，用于汽车动力性能检测，汽车车速表检测，汽车百公里油耗检测，汽车滑行性能检测等。
二.安全事项●只有经审核的受训过的人员才可操控测试平台！●必须严格遵守所有正式的意外预防规范!●噪音保护!测试平台周围的工作区应有噪音保护措施。
●工作人员应采取适当的耳朵保护措施。
●必须一直配戴护目镜!由于滚筒旋转可能会释放一些微粒，检查轮胎，把所有可能会松落和飞出的微粒清除。
飞出的物体可能会造成伤害。
●设备运转时或检测时，车辆的前后，左右不要站人或有人经过，千万别把脚放到限位滚筒和车轮之间。
●禁止把脚踏上滚筒或举升台上！●由于设备笨重，所以移动时严禁人站在台架的下面。
●在维修、保养、安装之前，关闭总电闸，禁止盲目操作。
●当滚筒正在转动时，禁止进行调整或保养工作!●对测试平台的电气部分操作，只能由受过训练的合资格的电气工程师或维修技师执行！●保持测试平台及其周围工作环境的清洁。
●测试平台只能在它允许的功率范围内使用！●避免轮胎损坏！定期检查盖板上的固紧螺钉。
●测试车辆在测试前必须先确定是否适合在道路上使用！检测过程中，发现发动机或传动系统有异常，应立即松油门挂空档。
●车辆应缓慢开上测试平台以避免车辆或测试平台的不必要损伤。
●对低底盘汽车的零件不保证是否造成损伤！三.额定工作环境温度：0～40℃相对湿度：20~90%大气压力：86.0～106kPa电源：单相AC220V、3kw和三相AC380V、7kw，50Hz气源：0.5--0.8Mpa，每分钟流量为0.3立方米周围无影响测量的污染、振动、噪声、电磁干扰四.技术参数1.主要参数额定承载质量15t最大检测驱动力12000N西班牙进口涡流机最大制动功率250kw最高检测车速120km/h测量距离误差不超过±1%速度示值误差±1%驱动力示值误差大于20%（F﹒S）±3.5%不大于20%（F﹒S）±7% 功率示值误差大于20%（F﹒S）±3.8%不大于20%（F﹒S）±8% 滚筒直径318mm滚筒中心距600mm底盘测功机系统当量惯量710kg惯性飞轮1当量惯量500kg惯性飞轮2当量惯量1000kg外形尺寸：（长×宽×高）4552×1185×530标定电机Y2 132M-4 P=7.5kw,n=1500rpm电磁离合器DLM10-40G 额定动力矩400Nm2.技术特性●汽车百公里油耗检测。
侧滑试验台操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
1．汽车驶过检验台时，必须与检验台垂直。
2．当汽车前轮通过侧滑板时，不得急加速、转动方向盘和使用制动器。
3．轮胎气压必须符合标准值。
4．除去轮胎上的泥土、石子等杂物。
5．电气仪表所使用的电源电压应符合要求，电源线不得与其他有干扰的设备共用。
6．仪表的放置位置，应尽量远离热源及阳光直射处和强干扰设备。
7．电源零线应按规定埋入地下，不能共用电网零线，以免影响计算正常工作。
这里填写您的企业名字
Name of an enterprise。

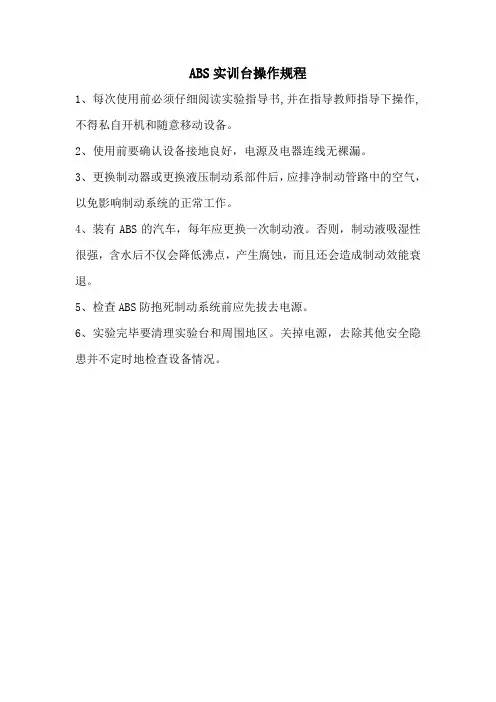

ABS实训台操作规程
1、每次使用前必须仔细阅读实验指导书,并在指导教师指导下操作,不得私自开机和随意移动设备。
2、使用前要确认设备接地良好，电源及电器连线无裸漏。
3、更换制动器或更换液压制动系部件后，应排净制动管路中的空气，以免影响制动系统的正常工作。
4、装有ABS的汽车，每年应更换一次制动液。
否则，制动液吸湿性很强，含水后不仅会降低沸点，产生腐蚀，而且还会造成制动效能衰退。
5、检查ABS防抱死制动系统前应先拔去电源。
6、实验完毕要清理实验台和周围地区。
关掉电源，去除其他安全隐患并不定时地检查设备情况。
