钻孔原始地质编录一、目的任务钻探是矿产勘查的重要手段之一，所施工的钻孔主要用于追索和圈定矿体，了解矿体与围岩的埋藏条件及矿石质量等。

钻孔原始地质编录是对取自钻孔内的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所提示的地质现象进行真实、准确、完善的记录。

二、钻孔编录的准备工作㈠业务准备：地质编录人员应了解熟悉矿区的基本地质特征，如地层及分布、各地层内的岩性特征及组合、矿产种类及矿层（体）赋存、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。

编录人员一般一台钻机1－2人。

㈡物资准备：编录工作开始前需要准备的物资包括工具、材料、表格及标签。

1、工具：地质锤、罗盘、放大镜、计算器、三角板、量角器、钢卷尺、文具盒（内装铅笔、橡皮擦、铅笔刀、防水墨笔等）、图包、讲义夹、照相机，必要时带录像机、录音机。

2、材料：红油漆、胶卷、白胶布、棉纸（包标本用）、样品袋等。

3、各种表格及标签钻孔地质记录表（附表5-1）钻孔采样记录表（附表5-2）标本登记表（附表5-3）矿石体重记录表（附表5-4）照片记录表（附表5-5）录相记录表（附表5-6）岩矿心分层签（附表5-7）岩矿心采样签（附表5-8）样签（附表5-9）标本签（附表5-10）钻孔回次标签（附表5-11）孔深校正及弯曲度测量记录表（附表5-12）钻孔质量验收表（矿区或地质大队自制）钻孔技术指示书（矿区自制）钻孔开孔通知书（矿区自制）钻孔终孔通知书（矿区自制）㈢根据矿区勘查剖面图的设计钻孔，制作钻孔技术指示书，地质设计内容及要求部分由矿区地质部门负责制作，其余由矿区探矿部门根据地质设计和要求编制钻孔结构、钻进方法等。

技术指示书应包括以下主要内容：钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。

岩矿层分层起止井深（由上至下）岩矿层分层柱状图（可用颜色表示）、分层岩石名称、断层、破碎带井深。

各分层岩心、矿心、矿层顶底板岩心等采取要求（按矿区设计执行）孔深校正及要求，一般直孔每100米校正一次，斜孔50米校正一次，误差±1％。

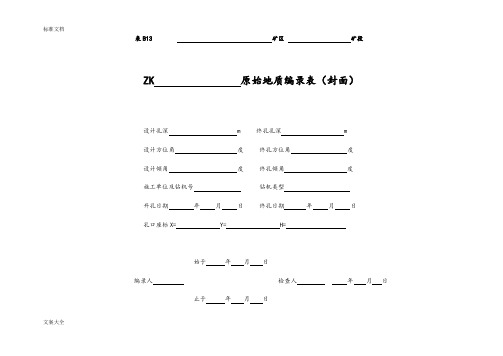

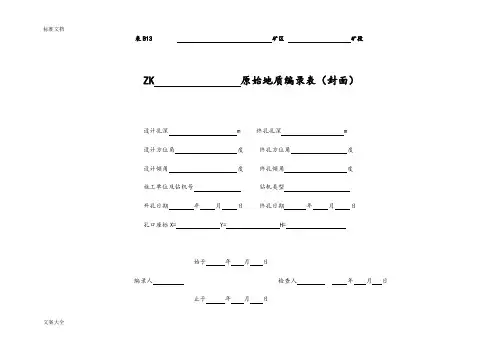

表B13 矿区矿段ZK 原始地质编录表（封面）设计孔深 m 终孔孔深 m设计方位角度终孔方位角度设计倾角度终孔倾角度施工单位及钻机号钻机类型开孔日期年月日终孔日期年月日孔口座标X= Y= H=始于年月日编录人检查人年月日止于年月日文案大全湖南省市县金矿普查钻孔原始地质编录目录地质资料检查卡片表B25 矿区ZK 地质技术设计书设计孔深钻孔类别设计方位角施工机号设计倾角钻机类别项目技术负责：施工单位：水文地质组长：钻探技术员：地质编录员：机长：年月日年月日表B26 矿区ZK 定位和机械安装通知书批准按照地质设计于勘探线（或其坐标X Y H ）布置了ZK 孔设计深度米，方位角，倾角其它要求：项目技术负责：钻机机长地质编录员安装队长水文地质组长测量组长年月日于年月日开始工作于年月日安装完毕。

安装队长（机长）表B27 矿区开孔检查验收单号钻机表B28 矿区ZK见矿预告通知单预计见矿孔深和顶底板情况：采取矿心注意事项：地质编录员项目技术负责机长年月日表B31 矿区ZK 终止通知书经研究决定 ZK 于深度米处停止钻进。

终止原因：终止后的要求（存在问题及处理意见）：地质编录员探矿组长项目技术负责水文地质组长（员）年月日已于年月日停钻，孔深米。

机长表B17 孔深校正测量记录表项目(矿区)名称：孔号：ZK 第页记录人：日期：检查人：日期：标准文档表B18 钻孔测斜结果表项目(矿区)名称: 孔号ZK 测量日期年月日测井负责人：地质编录：项目负责人：文案大全表B33 矿区ZK 封孔设计书地质编录员：项目技术负责：日期：钻探机长：日期：文案大全表B19 钻孔简易水文观测记录表项目（矿区）名称：钻孔号钻机号第页水源箱面积：井口套管或止水套管孔径与下入深度：文案大全钻孔稳定水位观测记录表机长：班长：审核：观测：文案大全表B34 矿区 ZK 封闭报告书注：1、要说明水泥变质没有，沙子淘洗干净没有；2、木塞下入，水泥沙浆下送情况要详细说明。

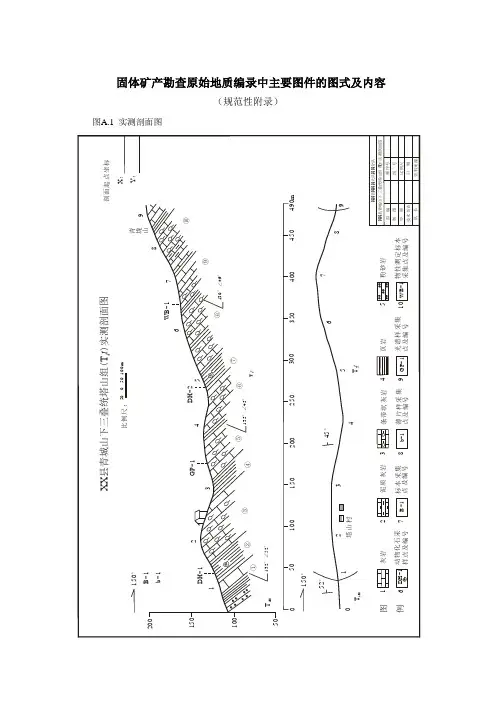

固体矿产勘查原始地质编录中主要图件的图式及内容（规范性附录）图A.1 实测剖面图比例尺：1:5000XX XX 县地区实测剖面柱状图矿区YJ小园井地质记录表（附素描图）基点坐标：X= Y= Z=水平比例尺：1:XXX垂直比例尺：1:XXX编录人：日期：检查人：日期：孔口坐标 X=Y=比例尺 1:XXX钻孔方位：钻孔倾角：开孔日期：终孔日期：X X Z K1308铁矿区钻孔柱状图（局部）固体矿产勘查原始地质编录表格（规范性附录）测手：记录人：计算人：检查人：组长：年月日音像记录表记录人：日期：年月日注：记录形式指：摄像、照片、录音地质观察点记录表记录人：日期：年月日槽、井、坑探工程基点基线记录表记录人：日期检查人：日期槽、井、坑探工程原始地质记录表项目（矿区）名称工程编号第页注：长度单位：m 记录人：日期：检查人：日期坑道、钻孔概况表孔深校正及弯曲度测量记录表记录人：日期检查人：日期钻孔简易水文观测记录表矿区年月日第页共页记录人：日期：检查人：日期：钻孔回次记录表项目（矿区）名称工程编号第页注：长度单位：m 记录人：日期检查人：日期岩矿心分层签岩矿心样品签钻孔原始地质记录表项目（矿区）名称工程编号第页注：长度单位：m，角度单位：°，真厚度＝轴夹角的正弦值记录人日期检查人日期钻孔采样登记表项目（矿区）名称剖面编号工程编号第页注：长度单位：m，重量单位：kg，岩心直径：cm。

记录人：日期检查人：日期钻孔质量验收报告矿区钻孔单位：矿区技术负责矿区行政负责地质组长探矿组长水文地质组长机长地质员水文地质员年月日钻孔质量验收报告化探样品野外加工登记表工区（所）加工者：第页/总页样品管理组长：年月日化探样品组合登记表工区（所）组合者：第页/总页样品管理组长：图幅名称：年月日化探样品送样单1/5万图幅号：第批第页合计件袋日期技术负责人：注：送样单一式三份，分别由采样组、分队及大队保存。

标本登记表项目（矿区）名称第页/总页记录人：日期：检查人：日期：地表及槽、井、坑探样品签、标本签槽、井、坑探工程采样及分析结果记录表项目（矿区）名称工程编号第页填表人：日期审核人：日期矿区岩（矿）石小体重采样登记表项目（矿区）名称 第 页/总 页注：重量单位为g ，体积单位为cm 3，封蜡小体重： ；塑封小体重XT ＝P ÷V （塑封样时应尽量选择重量可以忽略不计的小而薄的塑料袋） 采样人： 日 期： 检查人： 日 期：X T =P 1÷V －P 21－d矿区岩（矿）石大体重采样登记表水文地质点调查表调查人：日期；检查人：日期：河流（溪沟）调查表矿区：调查人：日期：检查人：日期：坑道掘进中地下水动态观测记录表记录人：日期：检查人：日期：坑道水文地质工程地质记录表编录人：日期：检查人：日期：。

钻孔施工报告项目名称:孔号:位置:坐标:孔口标高:施工单位:机长:现场技术人员:钻探时间:自: 年月日至: 年月日目录1、设计书2、地质技术予设3、开孔通知书4、岩心编录5、简易水文地质观测6、抽水试验结构记录7、抽水前静止水位观测8、钻孔抽水试验观测记录9、钻孔抽水试验恢复水位观测记录10、钻孔(井)下管记录11、钻孔(井)下泵记录12、计算数据及成果13、钻孔(井)验收书14、施工小结设计书设计: 审核: 技术负责:地质技术予设开孔通知书号机台:根据施工安排,您已移机至号钻孔位置上,该孔设计孔深为米,经现场技术人员核查,钻机施工位置符合要求,现准许开钻,钻进中请按相关要求施工,并接受技术人员的质量管理,在到达设计孔深后及时报请验收人员进行终孔。

特此通知。

(本通知书一式两份,机台一份,存档一份。

)现场技术人员签字: 签字日期: 年月日机台负责人签字: 签字日期: 年月日号孔拆装线开孔通知书号机台:根据施工安排,您已移机至号钻孔位置上,该孔设计孔深为米,经现场技术人员核查,钻机施工位置符合要求,现准许开钻,钻进中请按相关要求施工,并接受技术人员的质量管理,在到达设计孔深后及时报请验收人员进行终孔。

特此通知。

(本通知书一式两份,机台一份,存档一份。

)现场技术人员签字: 签字日期: 年月日机台负责人签字: 签字日期: 年月日岩心编录简易水文地质观测记录抽水前静止水位观测记录钻孔抽水试验观测记录钻孔抽水试验后恢复水位观测记录抽水试验结构记录钻孔(井)下管记录表钻孔(井)下泵记录计算数据及成果抽水试验曲线钻孔(井)验收书由地矿双城工程勘察院北方工程勘察总公司在《七台河市城市应急供水工程》中完成供水钻孔(井)施工,供水钻孔(井)参数如下:1、成孔(井)孔号:2、终孔(井)日期: 年月日3、含水层岩性: ,位置: (m)至(m)4、抽水试验涌水量(m3/d),降深(m),最大推算涌量(m3/d) ,推算降深(m)。

地质原始记录编录规范[1]模板一、一般要求：1、各种原始记录一定采纳正规的专业原始记录本。

其中水文原始记录要有分井上、井下和不一样观察内容的专用原始记录本。

2、记录本要保持齐备，许多页，每本每页都按次序编号。

3、记录本要推行档案化管理，禁止丢掉。

分档准时间次序保留，有目录、索引，便于查找。

而且要成立电子或纸质的备份记录。

4、观察记录一定在现场进行。

记录时须使用铅笔或黑色水笔，禁止使用圆珠笔。

5、记录时要求字体工整、版面整齐，记录内容齐备，笔迹、草图清楚。

出现记录错误时禁止涂改，只同意划改，且当页划改不得超出 3 处。

6、每次观察记录都要有观察时间、地址、地点和观察者的姓名。

7、地质原始记录的内容要切合《矿井地质规程》（第三章矿井地质观察）的要求；水文原始记录的内容要符合《矿井水文地质规程》的要求。

二、煤岩巷掘进工作面原始记录和回采工作面探煤厚原始记录格式以下：煤岩巷原始记录格式附图地区记录地区日期：地址：观察：袁凌晖记录：.1 13151 下付巷、与测点发生联系，记录迎头地点。

如：下点向里35.2m 为当天1 4迎头，迎头素描如左图。

2、主要记录迎头煤岩层的颜色、岩性、结构、空间地点、厚度、产状，断层面的地点、产状，上下盘的岩性状况。

假如煤巷进行探煤时，记录两帮顶底探煤状况。

控制煤岩层空间地点时，要以巷道的一些主要技术参数线或点为参照物，常用的有工字钢、木支护架棚巷道的棚梁顶面，U型钢架棚巷道的棚腿（或卡揽）顶面，岩石巷道的拱基线等。

示比以下： 1、煤巷存在顶底煤时：迎头左帮巷下沿底，右帮卡揽向下 3.5m见底，巷中巷上探 2.3m见顶。

2、煤巷存在打顶打底时：迎头左帮卡揽向上0.5m为煤顶，向下0.8m为煤底，右帮卡揽向下0.2m为煤顶，向下 1.5m为煤底。

煤底板为灰黑色砂质泥岩，产状为：板为浅灰色中细粒砂岩。

3.岩巷时：迎头左帮拱基线向上。

顶0.5m为 L9灰顶，向下 0.8m为 L9 灰底，右帮拱基线向下0.2m为 L9 灰顶，向下1.5m为 L9 灰底， L9 灰垂直裂隙发育，并充填方解石脉，局部结晶程度较好。

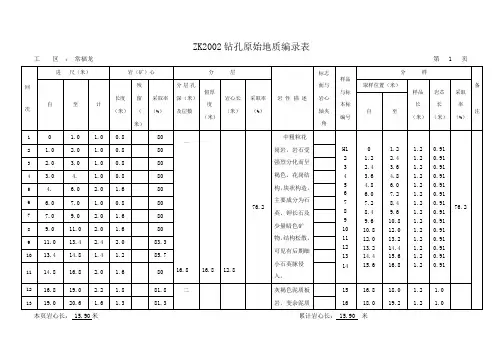

ZK2002钻孔原始地质编录表工区：常福龙第 1 页本页岩心长： 15.90米累计岩心长： 15.90 米ZK2002钻孔原始地质编录表工区：常福龙第 2 页本页岩心长：18.6米累计岩心长：34.5 米ZK2002钻孔原始地质编录表工区：常福龙第 3 页本页岩心长：20.0米累计岩心长：54.5 米ZK2002钻孔原始地质编录表工区：常福龙第 4 页本页岩心长：18.3米累计岩心长：72.8 米ZK2002钻孔原始地质编录表工区：常福龙第 5 页本页岩心长：29.3米累计岩心长：102.1 米ZK2002钻孔原始地质编录表工区：常福龙第 6 页本页岩心长：31.9米累计岩心长：134.0米ZK2002钻孔原始地质编录表工区：常福龙第 7 页本页岩心长：27.3米累计岩心长：161.3米ZK2002钻孔原始地质编录表工区：常福龙第 8 页本页岩心长：25.8米累计岩心长：187.1米ZK2002钻孔原始地质编录表工区：常福龙第 9 页本页岩心长：31.0米累计岩心长：218.1米ZK2002钻孔原始地质编录表工区：常福龙第 10 页本页岩心长：24.3米累计岩心长：242.4米ZK2002钻孔原始地质编录表工区：常福龙第 11 页本页岩心长：31.9 米累计岩心长：274.3 米ZK2002钻孔原始地质编录表工区：常福龙第 12 页本页岩心长：31.2 米累计岩心长： 305.5 米ZK2002钻孔原始地质编录表工区：常福龙第 13 页本页岩心长：33.3 米累计岩心长：338.8 米ZK2002钻孔原始地质编录表工区：常福龙第 14 页本页岩心长：19.5 米累计岩心长：358.3 米。

黑水沟金矿ZK20′-1钻孔质量验收报告XX省有色金属地质勘查局XX矿产勘查院黑水沟项目黑水沟金矿区钻孔单项工程设计书No 一、孔号：ZK48′-3二、孔位：剖面号48′孔口设计坐标：X:3774945.534Y:610250.746Z：1760.578孔口与附近地物或相邻工程距离：三、钻孔目的：控制①号矿体深部延伸情况。

四、设计井深：160米,五、开孔方位角:310°六、开孔倾角: 87°七、开孔/终孔口径：开孔:φ110,终孔: φ75。

八、地质其他要求：方位角/顶角每 50 米测一次,顶角允许弯曲系数为每100米≤2°岩心采取率平均≥80 %,回次≥80%。

矿心采取率平均≥85 %,回次≥85 %。

近矿围岩及在矿体中钻进时的提升间隔深度验证间隔 100 米误差不得大于1‰其他要求：矿体上下盘围岩3-5m岩芯采取率≥85%九、其他认真做好班报表及简易水文观测,要求字体清晰,不许涂改。

十、理想岩石层序表及钻进中应注意的地质情况十一、台月效率十二、要求本工程的完成不晚于年月日地质物化探水文地质探矿计划地质负责人年月日分队批准者：大队批准者年月日注：本表一式三份。

分队、机场及大队各一份。

XX省有色金属地质勘查局XX矿产勘查院黑水沟项目黑水沟金矿区钻孔定位和钻机安装通知书No批准者：分队长按地质设计于48′勘探线,坐标为X:3774945.534Y:610250.746 Z：1760.578 布置了ZK48′—3孔。

设计孔深160米,开孔方位角310°, 开孔倾角87°。

其他要求：机塔必须安装避雷设施。

请于年月日前,定位安装完毕,以便按时施工。

地质组长：水文地质组长：测量组长：探矿负责人：安全员：机长：项目地质负责人：年月日注：本表一式三份。

一份存根、一份交测量组、一份交安装队。

XX省有色金属地质勘查局XX矿产勘查院黑水沟项目黑水沟金矿区钻孔施工通知书No号机批准者：分队长按地质设计于48′勘探线,坐标为X:3774945.534Y:610250.746 Z：1760.578 布置的ZK48′—3号钻孔,现已安装完毕。
