绝缘预防性试验

电动机试验一、测量电动机绝缘电阻和吸收比当电动机绝缘受潮、脏污或有贯穿性缺陷时，介质内的离子增加，因而加压后泄漏电流大增，绝缘电阻显著下降，测量绝缘电阻值可灵敏地发现由复合绝缘材料构成的电气设备绝缘普遍受潮、脏污、老化等缺陷。

测量绝缘电阻用兆欧表，额定电压在1kV以下的，选择1000V兆欧表；额定电压在1kV以上的，应选择2500V兆欧表。

测量步骤如下：①. 先将接线端子L与接地端子E断开，将兆欧表摇至额定转速（120/min），此时指针应指在“∞”；再将L、E端子短接，将兆欧表摇至额定转速，指针应指向“0”。

否则，表明兆欧表有缺陷，应调换或检修，待合格后使用。

②.实验前应拆除电动机与其他设备间的连线，并对其进行充分放电，大型电动机放电时间不少于2min。

③.选择正确的接线方式（是否接屏蔽端子），注意连线不宜过长，并使连线与设备外壳（或地）之间有足够的绝缘距离。

④.测量绝缘电阻，将兆欧表摇至额定转速（120r/min）左右，待指针稳定，经过1min后读取数值，并记录好绝缘电阻值；若需测量吸收比，应在回路中串接刀闸开关，先将兆欧表摇至额定转速，合上刀闸开关，同时计时，读取15s和60s的绝缘电阻值，然后计算吸收比k。

⑤.测量完毕，应先断开线路端子接线，后将兆欧表停转，以防电动机对兆欧表放电，损坏兆欧表。

⑥.用放电棒将电动机的电极对地放电。

为了减少放电火花，应在放电回路中串接适当电阻，且放电时间要充分，一般应不小于2min。

⑦.记录并整理试验数据：注意记录电动机名称、编号、铭牌、运行位置，绕组的温度、环境温度、绝缘电阻和吸收比等值。

二、测量异步电动机的直流电阻异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及起动变阻器等直流电阻。

测量这些直流电阻的目地，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。

1、测量周期：大修时；1年；必要时。

2、测量方法用直流电桥进行测量，它分为用单臂电桥和双臂电桥进行测量。

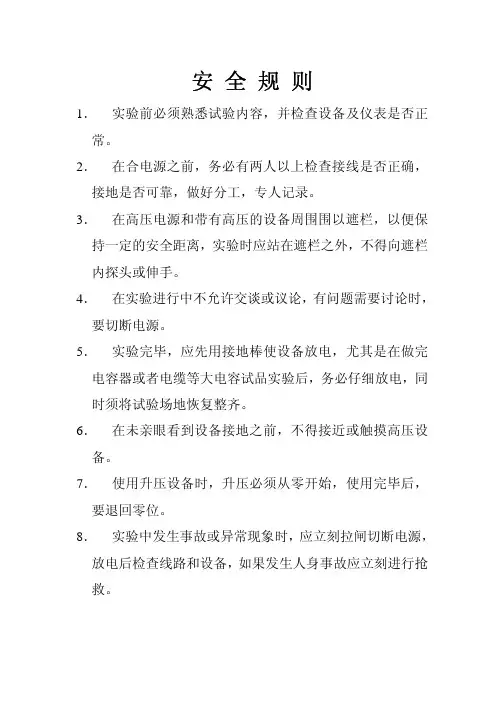

安全规则1．实验前必须熟悉试验内容，并检查设备及仪表是否正常。

2．在合电源之前，务必有两人以上检查接线是否正确，接地是否可靠，做好分工，专人记录。

3．在高压电源和带有高压的设备周围围以遮栏，以便保持一定的安全距离，实验时应站在遮栏之外，不得向遮栏内探头或伸手。

4．在实验进行中不允许交谈或议论，有问题需要讨论时，要切断电源。

5．实验完毕，应先用接地棒使设备放电，尤其是在做完电容器或者电缆等大电容试品实验后，务必仔细放电，同时须将试验场地恢复整齐。

6．在未亲眼看到设备接地之前，不得接近或触摸高压设备。

7．使用升压设备时，升压必须从零开始，使用完毕后，要退回零位。

8．实验中发生事故或异常现象时，应立刻拉闸切断电源，放电后检查线路和设备，如果发生人身事故应立刻进行抢救。

绝缘电阻、泄漏电流的测量一、实验目的1．掌握测量绝缘电阻及吸收比的原理和操作方法；2．掌握测量泄漏电流的原理及操作方法；3．分析设备绝缘状况。

二、实验内容1．用兆欧表（摇表）测量试品（三相电缆及氧化锌避雷器）的绝缘电阻和吸收比；2．测量高压直流下的试品泄漏电流。

三、实验装置及接线图1．使用兆欧表测量试品绝缘电阻和吸收比的接线图图1 兆欧表测量绝缘电阻图中：R1、R2：串联电阻；E：摇表接地电极；G：摇表屏蔽电极；L：摇表高压电极；A、B、C：三相电缆的三个单相端头。

2．测量泄漏电流的装置及线路图如下：图2 测量三相电缆的泄漏电流图中：T1：调压器T2：高压试验变压器；D：高压整流硅堆R：保护电阻；C：滤波电容V2：静电电压表R2：测量电阻V1：电压表T、O：试品四、实验内容：1．检验摇表，不接试品，摇动手柄指针指向“∞”；短接L，E两端缓缓摇动手柄指针应指零。

2．按图1接线，经检查无误之后，以每分钟120转的速度摇动摇表手柄。

3．读取15秒及60秒时的读数，即为R15及R604．对电容较大的试品，在试验快结束时候，应设法在摇表仍处于额定转速时断开L或者E引线，以免摇表停止转动时，试品向摇表放电而冲击指针，造成摇表指针的损坏。

用外界电源作设备的绝缘预防性试验范本1. 引言绝缘预防性试验是电力设备和电路安全的重要环节。

通过使用外界电源进行绝缘试验，我们可以检测设备的绝缘性能，并采取相应的措施来减少绝缘故障的发生。

本文将详细介绍如何使用外界电源进行绝缘预防性试验。

2. 设备准备在进行绝缘预防性试验之前，首先需要准备好以下设备：- 绝缘测试仪：用于测量试验物体的绝缘电阻。

- 电源：使用外界电源供电进行试验。

- 试验物体：需要进行绝缘试验的设备或电路。

3. 连接电源接下来，将电源与待测试设备或电路连接起来。

确保连接正确无误，电源正极连接到设备正极，负极连接到设备负极。

在进行试验之前，应仔细检查连接是否牢固，以确保试验的准确性和安全性。

4. 设置绝缘测试仪在进行绝缘预防性试验之前，需要设置绝缘测试仪。

首先，选择合适的绝缘电阻测量范围，以确保测试结果的准确性。

然后，根据测试物体的性质和试验要求，选择适当的测试电压。

应该根据设备的额定电压和试验标准来确定测试电压的大小。

5. 进行绝缘预防性试验一切准备就绪后，可以开始进行绝缘预防性试验了。

按下绝缘测试仪上的测试按钮，仪器将输出测试电压并测量试验物体的绝缘电阻。

测试结果将显示在仪器的屏幕上。

根据试验要求，记录下测试结果。

6. 结果评估与分析完成绝缘测试后，需要对测试结果进行评估和分析。

首先，将测试结果与设备的额定绝缘电阻进行比较。

如果测试结果低于额定绝缘电阻，说明设备存在绝缘故障，需要采取相应的措施进行修复或更换。

其次，可以将测试结果与过去的测试数据进行对比，以确定设备绝缘性能的变化。

7. 绝缘故障处理如果测试结果表明设备存在绝缘故障，应立即采取措施进行处理。

绝缘故障可能会导致电流泄露、触电等危险情况的发生，因此必须及时修复。

可以根据故障的具体情况，采取维修、更换绝缘材料等方法进行处理，确保设备的安全性。

8. 测试报告和记录完成绝缘预防性试验后，应及时撰写测试报告并做好记录。

测试报告应包括测试日期、测试对象、测试方法、测试结果等信息。

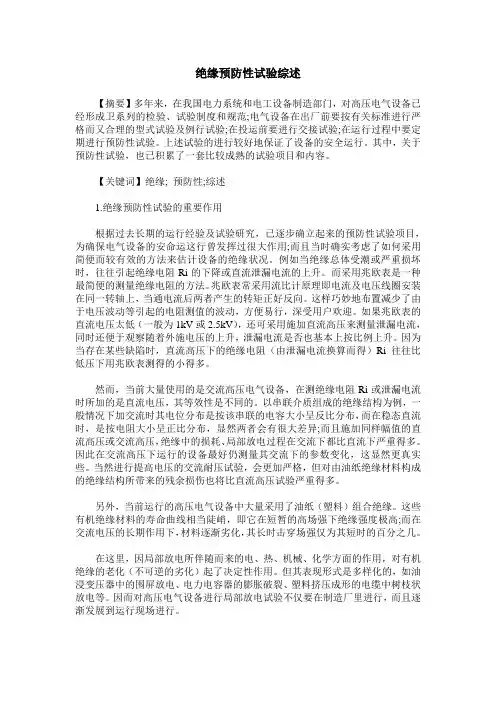

绝缘预防性试验综述【摘要】多年来，在我国电力系统和电工设备制造部门，对高压电气设备已经形成卫系列的检验、试验制度和规范;电气设备在出厂前要按有关标准进行严格而又合理的型式试验及例行试验;在投运前要进行交接试验;在运行过程中要定期进行预防性试验。

上述试验的进行较好地保证了设备的安全运行。

其中，关于预防性试验，也已积累了一套比较成熟的试验项目和内容。

【关键词】绝缘; 预防性;综述1.绝缘预防性试验的重要作用根据过去长期的运行经验及试验研究，已逐步确立起来的预防性试验项目，为确保电气设备的安命运这行曾发挥过很大作用;而且当时确实考虑了如何采用简便而较有效的方法来估计设备的绝缘状况。

例如当绝缘总体受潮或严重损坏时，往往引起绝缘电阻Ri的下降或直流泄漏电流的上升。

而采用兆欧表是一种最简便的测量绝缘电阻的方法。

兆欧表常采用流比计原理即电流及电压线圈安装在同一转轴上，当通电流后两者产生的转矩正好反向。

这样巧妙地布置减少了由于电压波动等引起的电阻测值的波动，方便易行，深受用户欢迎。

如果兆欧表的直流电压太低（一般为1kV或2.5kV），还可采用施加直流高压来测量泄漏电流，同时还便于观察随着外施电压的上升，泄漏电流是否也基本上按比例上升。

因为当存在某些缺陷时，直流高压下的绝缘电阻（由泄漏电流换算而得）Ri往往比低压下用兆欧表测得的小得多。

然而，当前大量使用的是交流高压电气设备，在测绝缘电阻Ri或泄漏电流时所加的是直流电压，其等效性是不同的。

以串联介质组成的绝缘结构为例，一般情况下加交流时其电位分布是按该串联的电容大小呈反比分布，而在稳态直流时，是按电阻大小呈正比分布，显然两者会有很大差异;而且施加同样幅值的直流高压或交流高压，绝缘中的损耗、局部放电过程在交流下都比直流下严重得多。

因此在交流高压下运行的设备最好仍测量其交流下的参数变化，这显然更真实些。

当然进行提高电压的交流耐压试验，会更加严格，但对由油纸绝缘材料构成的绝缘结构所带来的残余损伤也将比直流高压试验严重得多。

用外界电源作设备的绝缘预防性试验外界电源是指来自于电网或其他电力源的电力供应，它为各种设备提供动力和能源支持。

然而，由于电力系统的性质，外界电源也存在一定的隐患，例如绝缘故障可能导致触电事故的发生。

为了确保人员和设备的安全，对设备进行绝缘预防性试验是非常重要的。

本文将探讨使用外界电源进行设备的绝缘预防性试验的方法和相关技术。

为了保证绝缘试验的有效性，首先需要了解绝缘的基本概念。

绝缘是指材料对电流的阻隔作用，防止电流流入周围环境或其他装置的能力。

绝缘材料通常具有较高的电阻，能够有效地隔离电流，防止电流泄漏或流失。

在绝缘试验中，我们主要关注设备的绝缘强度，即设备能够承受的电压。

绝缘强度越高，设备对电流流失的能力就越强，防止触电事故发生的可能性就越低。

在进行绝缘预防性试验时，我们需要使用外界电源来对设备进行电气检测。

首先，我们需要准备一台满足试验需求的电源设备。

这台电源设备应该具有稳定的输出电压和电流，能够满足设备的工作需求。

同时，电源设备应该具有良好的电气保护功能，防止电流过大或电压过高造成设备损坏或人身伤害。

在进行试验之前，需要严格按照设备的规范和要求进行试验参数的设置。

试验参数包括电压、电流、试验时间等。

根据设备的特点和需要，选择适当的试验参数，确保试验的准确性和有效性。

同时，还需要制定相应的试验计划和操作规范，确保试验过程的安全和可控。

试验过程中，应注意以下几点。

首先，需要保持设备和试验环境的干燥和清洁。

湿度和尘埃可能对设备绝缘产生不良影响，甚至导致试验结果失准。

因此，在试验前应检查设备和试验环境的湿度和清洁情况，并采取相应的措施进行处理。

其次，试验中还需要注意设备的安全操作。

试验过程中，应注意避免碰触高压电源和高压线路，以免发生触电事故。

同时，还需要注意设备的负载和工作情况，避免过载或过电流造成设备故障或损坏。

最后，试验结果的判定也是十分重要的。

根据设备的规范和标准，对试验结果进行评估和判定。

10kv预防性试验标准1. 试验目的。

10kv预防性试验是为了验证设备在正常运行和异常情况下的绝缘性能，以及对设备的绝缘状况进行评估，确保设备在运行过程中不会出现绝缘击穿，从而保障电力系统的安全稳定运行。

2. 试验对象。

10kv预防性试验适用于各类10kv电力设备，包括变压器、开关设备、电缆、母线等，以及其它与10kv电力系统相关的设备。

3. 试验内容。

3.1 绝缘电阻测试。

在试验过程中，应对设备的绝缘电阻进行测试，以确保设备的绝缘性能符合要求。

测试时应根据设备的具体情况选择合适的测试方法和仪器，并对测试结果进行记录和分析。

3.2 绝缘耐压试验。

对设备进行绝缘耐压试验，以验证设备在额定工作电压下的绝缘性能。

试验时应严格按照相关标准和规程进行操作，确保试验过程安全可靠。

3.3 泄漏电流测试。

通过对设备的泄漏电流进行测试，可以评估设备的绝缘状态。

测试时应注意选择合适的测试方法和仪器，并对测试结果进行分析和评估。

3.4 绝缘波形分析。

通过对设备的绝缘波形进行分析，可以了解设备的绝缘状况和可能存在的问题。

在试验过程中，应对绝缘波形进行监测和记录，并对波形进行分析和评估。

4. 试验要求。

4.1 试验前应对试验设备进行检查和准备工作，确保试验过程中设备的安全可靠。

4.2 试验过程中应严格按照相关标准和规程进行操作，确保试验的准确性和可靠性。

4.3 试验结束后应对试验结果进行分析和评估，并对可能存在的问题进行处理和整改。

4.4 试验报告应详细记录试验过程、结果和分析，确保试验数据的可靠性和真实性。

5. 试验注意事项。

5.1 在进行试验前，应对试验设备进行全面检查，确保设备的安全可靠。

5.2 试验过程中应注意操作规程，确保试验的准确性和可靠性。

5.3 试验结束后应对试验结果进行认真分析，确保数据的真实性和可靠性。

6. 结语。

10kv预防性试验是保障电力系统安全稳定运行的重要环节，只有通过严格的试验标准和规程，才能有效评估设备的绝缘性能，及时发现和处理潜在问题，确保设备的安全可靠运行。

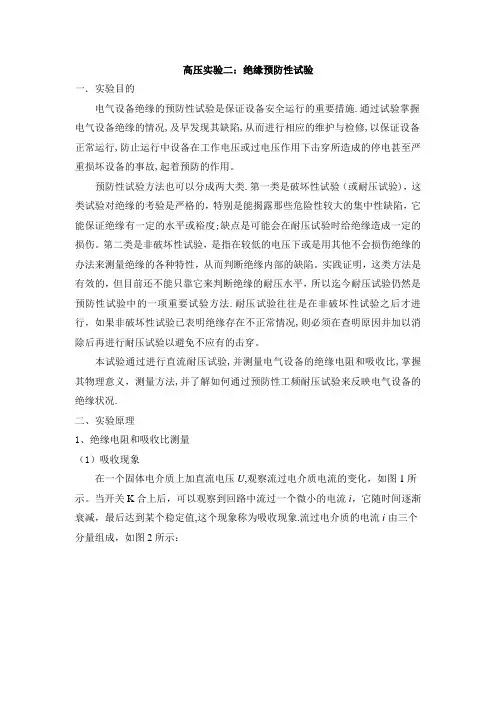

高压实验二：绝缘预防性试验一．实验目的电气设备绝缘的预防性试验是保证设备安全运行的重要措施.通过试验掌握电气设备绝缘的情况,及早发现其缺陷,从而进行相应的维护与检修,以保证设备正常运行,防止运行中设备在工作电压或过电压作用下击穿所造成的停电甚至严重损坏设备的事故,起着预防的作用。

预防性试验方法也可以分成两大类.第一类是破坏性试验（或耐压试验)，这类试验对绝缘的考验是严格的，特别是能揭露那些危险性较大的集中性缺陷，它能保证绝缘有一定的水平或裕度;缺点是可能会在耐压试验时给绝缘造成一定的损伤。

第二类是非破坏性试验，是指在较低的电压下或是用其他不会损伤绝缘的办法来测量绝缘的各种特性，从而判断绝缘内部的缺陷。

实践证明，这类方法是有效的，但目前还不能只靠它来判断绝缘的耐压水平，所以迄今耐压试验仍然是预防性试验中的一项重要试验方法.耐压试验往往是在非破坏性试验之后才进行，如果非破坏性试验已表明绝缘存在不正常情况,则必须在查明原因并加以消除后再进行耐压试验以避免不应有的击穿。

本试验通过进行直流耐压试验,并测量电气设备的绝缘电阻和吸收比,掌握其物理意义，测量方法,并了解如何通过预防性工频耐压试验来反映电气设备的绝缘状况.二、实验原理1、绝缘电阻和吸收比测量（1）吸收现象在一个固体电介质上加直流电压U,观察流过电介质电流的变化，如图1所示。

当开关K合上后，可以观察到回路中流过一个微小的电流i，它随时间逐渐衰减，最后达到某个稳定值,这个现象称为吸收现象.流过电介质的电流i由三个分量组成，如图2所示：g a c i i i i ++= （2－4）其中，i c 为电容电流，它存在的时间极短，很快衰减到零。

剩下的流过试品的电流由两部分组成，第一部为传导电流Ig 。

其大小与试品总的绝缘电阻成反比。

第二部分为吸收电流i a ，其大小与试品绝缘的均匀程度密切相关。

如果绝缘是比较均匀的，或C R C R 2211≈，则吸收电流便甚小,吸收现象便看不出来。

电气绝缘预防性试验的意义及分类电气绝缘预防性试验是在设备、系统或装置投入运行之前或定期维护期间进行的一项重要检测手段。

该试验的意义在于发现和解决潜在的电气绝缘问题，以确保设备的正常运行、延长设备的使用寿命、降低事故风险。

通过定期进行绝缘试验，可以及时发现并排除设备中的隐患，提前预防设备故障和电气事故的发生，保障电力系统的安全稳定运行。

1.绝缘电阻测试：绝缘电阻测试主要用于评估设备绝缘的状态，检测绝缘材料的损耗和老化程度。

通过测量电气设备中的绝缘电阻值，可以判断设备绝缘的质量是否符合要求，以及绝缘材料的老化程度，从而采取相应的措施确保设备的正常运行。

2.绝缘耐压测试：绝缘耐压测试是一种检测绝缘能力的方法，用于检测设备是否能够承受额定电压下的工频耐压，以验证设备的绝缘质量和安全性能。

通常有相间耐压测试、相地耐压测试和母导体与金属部件的耐压测试。

3.极化指数测试：极化指数测试是一种评估设备绝缘质量的方法，通过测量绝缘材料的电阻和电容等参数，计算出极化指数的数值。

极化指数的数值越高，表示绝缘材料的质量越好，具有更好的绝缘性能。

4.绝缘功率因数测试：绝缘功率因数测试是一种评估设备绝缘状态的方法，通过测量设备绝缘电阻和极化电流，计算出绝缘功率因数的数值。

绝缘功率因数的数值越高，表示绝缘状况越好，绝缘质量越高。

5.发光试验：发光试验主要用于测试设备绝缘材料中存在的破损、裂纹以及其他绝缘故障的情况。

通过观察设备绝缘材料在高压下是否有发光现象，可以判断绝缘材料是否完好，是否存在缺陷。

综上所述，电气绝缘预防性试验在电力系统中的意义重大，并可根据不同的检测要求进行分类。

通过选择适合的试验方法和指标，可以及时发现和解决电气绝缘问题，提高设备的可靠性和安全性，保障电力系统的稳定运行。

用外界电源作设备的绝缘预防性试验进行电气设备的绝缘预防性试验（如漏泄电流试验、耐压试验等）都需要采纳外界电源。

在检修的设备上进行试验时，若不实行必要的平安措施，很简单造成工作人员的触电事故。

一、高压试验发生触电事故的缘由依据高压试验工作的普遍状况，一般在下列状况下简单发生人身触电事故：（1）在加电压时，设备上还有人进行工作，或有其他无关人员在设备四周逗留。

（2）在加电压设备的四周没有装设临时防护遮栏，也没有指派专人看管，其他无关人员突然进入有电压的试验场所。

（3）试验接线错误或在接线中由于工作人员相互联系不够，造成接地线断线或误合电源等。

二、防止发生高压试验触电事故的措施为了防止高压试验时的触电事故，应实行以下平安措施：（1）应避开在同一电气连接部分，同时进行试验工作和其他工作。

在一个电气连接部分上同时有检修和试验工作，可填用一张工作票。

工作负责人可由检修负责人担当，也可由试验负责人担当，但工作负责人均应对加压试验时全体人员的平安负责。

在同一电气连接部分，假如高压试验和检修工作两者分别开工作票，则在加压试验时，现场只允许有一张试验工作票，检修工作票应收回，以保证在加压试验过程中，被试回路中没有检修人员进入。

加压部分和检修部分之间一般由隔离开关或断路器断开，断开点按试验电压要有足够的平安距离，不能产生空气闪络或绝缘油击穿等现象。

在有接地短路线的一侧，只要工作人员对加压试验部分有足够的平安距离，断开点挂有“止步，高压危急！”的标示牌，并设有专人监护，就可以连续工作。

（2）试验现场应装设临时遮栏，在遮栏上挂“止步，高压危急！”标示牌，并派人看管。

试验现场装设临时遮栏，并挂警告牌，一方面表明白试验人员的工作地点，防止走错，另一方面限制他人误入试验场地，防止发生危急。

派专人看管，是为了防止他人接近或误入发生触电。

看管人员在试验期间未得到通知，任何状况都不得离开。

在进行电缆试验时，在电缆的一端加电压，在另一端应装设遮栏，并派人看管。

电气设备预防性试验规程最新版一、引言电气设备在现代社会中扮演着重要的角色，广泛应用于工业、商业、住宅等领域。

为了确保电气设备的安全性、稳定性和可靠性，预防性试验成为必要的手段之一。

本文将介绍电气设备预防性试验规程的最新版本，以满足不同领域的需求。

二、试验范围本规程适用于各类电气设备的预防性试验，包括但不限于电动机、发电机、变压器、开关设备等。

试验的目的是发现设备可能存在的问题，以减少故障和事故的发生，确保设备的正常运行。

三、试验方法1. 绝缘试验绝缘试验是电气设备预防性试验中的一项重要内容，旨在评估设备的绝缘性能。

常见的绝缘试验方法包括电容耦合试验、直流高压试验和交流高压试验。

根据设备的特点和要求，选择适当的试验方法进行检测。

2. 电气性能试验电气性能试验是对设备的功能和性能进行评估的试验。

其中包括电流、电压、温度等参数的测量，以及设备的响应速度、稳定性等方面的评估。

试验过程中要保证试验环境的稳定性和准确性，确保所得到的结果具有可靠性。

3. 机械性能试验机械性能试验主要针对设备的外部机械结构和连接部件进行评估。

包括设备的耐震性能、耐冲击性能、耐电磁干扰性能等。

试验过程中需要针对不同的设备类型和工作环境，选择适当的试验方法和参数。

4. 环境适应性试验环境适应性试验是对设备在不同环境条件下的适应性进行评估的试验。

常见的试验内容包括温度试验、湿度试验、高低温试验等。

通过这些试验可以评估设备在不同环境条件下的性能表现和稳定性，为实际应用提供参考。

四、试验依据和标准电气设备预防性试验依据国家标准和行业标准进行。

例如，针对不同类型的电气设备，可以参考国家标准GB/T 28787-2012《变频调速电动机试验规程》、GB 50150-2018《电气装置预防性试验规程》等。

五、试验报告和数据分析完成试验后，应编写试验报告。

试验报告包括试验日期、地点、试验方法、试验结果等信息。

对于出现的异常情况，应详细描述，并提出相关建议。
