汽车发动机维修温度传感器的检测与更换-完整版

汽车发动机冷却液温度传感器的检测方法冷却液温度传感器安装在发动机冷却液出水管上，其功能是检测发动机冷却液的温度，并将温度信号转换为电信号传送给发动机电控单元，电控单元根据该信号修正喷油时间和点火时间，使发动机工况处于最佳运行状态。

常用的温度传感器有热电阻式、热电偶式、热敏铁氧体式、晶体管型、集成型5种。

冷却液温度传感器的电阻值与温度的高低成反比。

对于负热敏系数的温度传感器而言，温度越高，传感器的电阻值越小，传感器的信号电压越低。

（1）检修冷却液温度传感器时，可用万用表就车检测传感器的电源电压和信号电压。

拔下冷却液温度传感器插头，接通点火开关，检测传感器ECU一侧插头上两个端子之间的电压应为5V 左右。

插上传感器插头，接通点火开关，检测传感器插头上两个端子间的信号电压应为0.5～3.0V，具体阻值与温度有关。

如电压值不符合规定，说明传感器失效，应予更换。

（2）电阻测试首先选用万用表电阻档，根据测试条件选用合适量程，一般选用在KΩ档，连接万用表与水温传感器，并将水温传感器放置在一水盆中，盆中有水及温度表，盆外有加热装置，徐徐加热水盆中的水，观测水温表与万用表显示，水温表与万用表上读数应与检测条件与标准参数表中相符。

如不符，说明水温传感器有故障。

（3）电压测试电压测试可分为测线路电压与水温传感器的电压，电路电压的测试为断开传感器的插头，打开点火开关，用万用表直接测量电路侧的电压约为5V，连接好线路，测量不同温度下的电压为0.5～2.5V。

（4）信号电压检测：装好冷却液温度传感器并将传感器导线连接器插好，用万用表V挡从导线连接器的THW和和E2端子间测量传感器的电压信号。

应符合车辆技术要求。

（5）供电电压的测量：拔下冷却液温度传感器，将点火开关旋至ON挡位置，用万用表V挡测量ECU导线连接处THW和E2端子间的电压，该电压为5V.（6）离车测量电阻：拔下冷却液温度传感器的连接器并从发动机上拆下传感器，将传感器置于烧杯内的水中，同时用万用表欧姆挡在不同冷却温度的条件下测量THW和E2间的电阻值.电阻值应随冷却液温度的上升而下降。

汽车水温传感器的检测与故障分析摘要：本文论述了水温传感器的结构和工作原理、水温传感器的检测、水温传感器的故障分析和相关案例。

关键词：水温传感器；检测；故障分析汽车水温传感器工作性能的好坏对发动机的喷油量有很大影响，进而影响发动机的燃烧性能。

当混合气过浓或过稀时，发动机的燃烧情况变坏，会引起发动机不易启动，运转不平稳，这时应检查水温传感器是否工作正常。

因此，掌握发动机水温传感器的原理与检测方法在汽车检测与故障诊断技术中显得十分重要。

1 水温传感器的结构和工作原理水温传感器内部的核心部件是一个半导体热敏电阻，它具有负温度电阻系数，即水温越高电阻越低，水温越低电阻越高。

在-40时其电阻值约为30kΩ，90度时其电阻值为1KΩ左右。

水温传感器电阻的大小会随着水的温度的变化而变化，那么它也就能够感知水的温度，冷却液的温度首先会引起电阻的变化，继而有引起电路电压的变化，把这个电压信号传给电脑ECU，ECU就可以根据这个电压信号从电脑所存的数据里找到相对应的冷却液的温度。

电脑根据这个温度调整喷油量。

当水温低时，燃油蒸发性差，供给浓的混合气，有利于发动机的冷机启动。

由图1可知水温传感器的两根线与ECU相连接。

其中一根为搭铁线，另一根是传感器的信号线，也是传感器的电源线，所以这根线叫信号和电源线。

水温传感器的信号线和电源线是一根线，共线的原因是发动机ECU内部5V参考电压电路设有分压电阻，因此当接上冷却液温度传感器后，发动机ECU就能根据分压信号判断冷却液冷度传感器与ECU的连接图1 冷却水温却液温度。

2 水温传感器的检测2.1 电阻检测2.1.1 检查电阻点火开关置于OFF位置，拆下冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档测量传感器两端子间的电阻值。

其电阻值与温度的高低成反比。

2.1.2 单件检查电阻拔下冷却水温度传感器接插件，然后从发动机上拆下传感器，将该传感器置于烧杯内的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值。

桑塔纳室外温度传感器更换教程引言：桑塔纳室外温度传感器是汽车上的一个重要部件，它能够实时感知并反馈车辆外部的温度信息。

但是随着时间的推移，室外温度传感器可能会出现故障，导致温度显示不准确或完全无法显示。

为了确保驾驶安全和舒适，我们需要及时更换室外温度传感器。

本文将为您详细介绍桑塔纳室外温度传感器的更换步骤。

步骤一：准备工作1. 确定故障：在更换室外温度传感器之前，首先要确认传感器是否真的出现故障。

可以通过对比室内温度显示和实际外部温度进行验证。

2. 购买新传感器：在确认故障后，前往汽车配件店购买与原传感器相匹配的新传感器。

确保选择正品，以免影响后续使用效果。

步骤二：定位传感器位置1. 查找位置：在开始更换之前，需要确认传感器的具体位置。

通常室外温度传感器位于汽车前部的进气格栅或后视镜附近。

2. 拆卸零件：根据实际情况，可能需要拆卸一些附近的零部件，以便更好地接触到传感器。

请谨慎操作，避免损坏其他部件。

步骤三：更换传感器1. 拆卸传感器：使用合适的工具，将原传感器从固定位置上拆卸下来。

注意避免过度用力，以免损坏传感器或其他零部件。

2. 断开连接：断开传感器与车辆电路的连接。

根据具体情况，可能需要使用螺丝刀或插拔工具进行操作。

务必小心谨慎，避免导线断裂或电路短路。

3. 安装新传感器：将新传感器连接到车辆电路，并将其固定在原位置上。

确保传感器牢固可靠，避免松动或摇晃。

4. 安装零件：根据需要，重新安装之前拆卸的零部件。

确保每个零件都安装到正确的位置，并紧固螺丝或卡扣。

步骤四：测试传感器1. 启动车辆：启动桑塔纳车辆，等待一段时间使传感器适应环境温度。

2. 检查显示：观察室外温度显示是否正常，与实际温度相符合。

3. 验证功能：可以通过变换环境温度，如使用冷热水对传感器进行测试，验证其功能是否正常。

注意事项：1. 在更换传感器时，务必确保车辆处于停车状态，并断开车辆电源，避免触电或引发其他危险。

2. 如果对汽车结构不熟悉或不具备相关技术知识，建议寻求专业技师的帮助，以免操作不当造成损坏或安全隐患。

简述进气温度传感器的检测方法
进气温度传感器是汽车发动机管理系统中重要的传感器之一，用于测量进气系统中空气的温度，从而帮助控制发动机的燃油供给和点火时机。

如果进气温度传感器出现故障，会导致发动机出现燃油过多或者过少、点火不良等问题。

下面介绍进气温度传感器的检测方法：
一、使用万用表检测
1.将万用表的正负极分别连接到进气温度传感器的两个端口上。

2.将发动机打开，让其运转至适当的温度。

3.观察万用表的示数，如果电阻值与规定值相同，则说明传感器工作正常；如果值与规定值不同，则说明传感器可能存在故障。

二、检查传感器电缆
1.将传感器电缆连接到电缆测试仪上。

2.打开发动机，观察测试仪的显示屏，如果显示正常，则说明传感器电缆正常；
如果显示异常，则说明传感器电缆可能存在故障。

三、检查传感器的线圈
1.使用万用表将传感器的线圈连接到正负极上。

2.观察万用表的显示，如果显示正常，则说明传感器线圈正常；如果显示异常，则说明传感器线圈可能存在故障。

以上是进气温度传感器的常见检测方法，如果检测出故障，应及时更换传感器。

汽车传感器的维修方法与技巧传感器是汽车的其中的一个零部件，它可以很好的替汽车分解各种疑惑，那么如果它出现了故障应该如何维修才好呢?以下是店铺为你整理的汽车传感器的维修方法，希望能帮到你。

汽车传感器的维修方法1、怎样对线性输出式节气门位置传感器进行检测?答：①拆下节气门位置传感器的连接插头，用万用表电阻档测量传感器的信号输出端脚与搭铁端脚之间的电阻，同时连接且缓慢地改变节气门的开度，所得电阻应随节气门开度的增大而连续增大，且中间没有突变现象发生。

②用万用表测量传感器的怠速触点(IDL)信号端脚与搭铁端脚之间的电阻，节气门关闭时，电阻为0欧姆，节气门从打开微小的一个开度一直到全开，电阻应为无穷大。

2、怎样检测热线式空气流量计的信号电压?答：①拆下空气流量计，把蓄电池电压施加于流量计端子电源与搭铁之间，然后测量输出端子与搭铁之间的电压，其标准值约为1.1～1.2V 之间。

②从热线式空气流量计进气口吹风，此时，测量输出端与搭铁之间的信号电压，其电压为2.4V。

3、怎样利用测电阻的方法判断温度传感器好坏?答：将进气温度传感器置于加热的水中，对负温度系数的传感器，用万用表检测其电阻值，若随水温升高而减少，则传感器是好的。

若无变化则说明该进气温度传感器已损坏。

4、如何用汽车示波器检测霍尔式凸轮轴位置传感器的信号?答：发动机运转时，用汽车示波器测量霍尔式凸轮轴位置传感器的信号输出端和搭铁端之间的信号波形，示波器上的波形应为锯齿方波，幅值在0～5V之间。

随着发动机转速的增加，只是波形频率增加，而幅值没有变化，这是符合标准的。

5、如何用万用表检测氧化锆式氧传感器的信号?答：启动发动机并运转到正常温度，然后使发动机以2500rpm的转速2min以上，并保持该转速，此时用万用表直流电压档，测量传感器信号输出端与搭铁之间的信号电压，读数应在0.1～0.9V范围内不断变化，信号电压在0.45V上下不断变化的次数，10s内应不少于8次，否则氧传感器工作不正常。

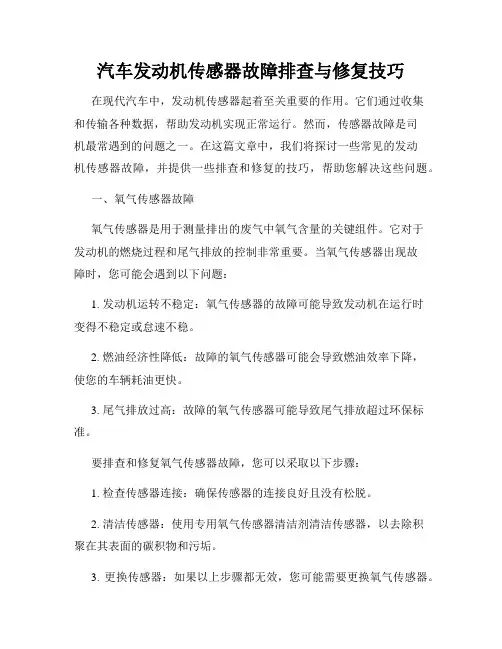

汽车发动机传感器故障排查与修复技巧在现代汽车中，发动机传感器起着至关重要的作用。

它们通过收集和传输各种数据，帮助发动机实现正常运行。

然而，传感器故障是司机最常遇到的问题之一。

在这篇文章中，我们将探讨一些常见的发动机传感器故障，并提供一些排查和修复的技巧，帮助您解决这些问题。

一、氧气传感器故障氧气传感器是用于测量排出的废气中氧气含量的关键组件。

它对于发动机的燃烧过程和尾气排放的控制非常重要。

当氧气传感器出现故障时，您可能会遇到以下问题：1. 发动机运转不稳定：氧气传感器的故障可能导致发动机在运行时变得不稳定或怠速不稳。

2. 燃油经济性降低：故障的氧气传感器可能会导致燃油效率下降，使您的车辆耗油更快。

3. 尾气排放过高：故障的氧气传感器可能导致尾气排放超过环保标准。

要排查和修复氧气传感器故障，您可以采取以下步骤：1. 检查传感器连接：确保传感器的连接良好且没有松脱。

2. 清洁传感器：使用专用氧气传感器清洁剂清洁传感器，以去除积聚在其表面的碳积物和污垢。

3. 更换传感器：如果以上步骤都无效，您可能需要更换氧气传感器。

二、节气门位置传感器故障节气门位置传感器用于监测节气门的位置，控制发动机进气量。

当节气门位置传感器故障时，您可能会遇到以下问题：1. 发动机加速不良：故障的节气门位置传感器可能导致发动机在加速时无法正常响应。

2. 发动机启动困难：传感器故障可能导致发动机启动困难或无法启动。

3. 发动机停车后怠速高：当车辆停止后，发动机怠速可能不稳定或过高。

为了排查和修复节气门位置传感器故障，您可以尝试以下方法：1. 检查传感器连接：确保传感器的连接良好且没有松脱。

2. 清洁传感器：使用专用清洁剂清洁节气门位置传感器，以去除积聚在其表面的污垢和油垢。

3. 调整传感器位置：有时传感器的位置需要进行微调，以确保准确读取节气门位置的数据。

4. 更换传感器：如果以上步骤都无效，您可能需要更换节气门位置传感器。

三、曲轴位置传感器故障曲轴位置传感器用于监测发动机曲轴的位置和转速。

检测水温传感器的方法
以下是检测水温传感器的方法：
1. 观察仪表盘：大多数车辆都有一个水温仪表，显示水温是否在正常范围内。

如果仪表显示异常，可能是水温传感器出现故障。

2. 使用故障码读取工具：连接汽车的诊断接口，通过故障码读取工具来检查水温传感器是否有错误代码。

如果有错误代码，则表示水温传感器可能存在问题。

3. 检查水温传感器的连接：水温传感器通常位于发动机的冷却系统中。

检查传感器与电线连接的紧密性和清洁度。

如果连接不良或者有污垢，会影响传感器的正常工作。

4. 测试传感器的电阻：使用万用表将传感器的两个电线接入测量电阻的档位。

根据车辆的技术资料，查找水温传感器的相应电阻值。

如果测量结果与规定的电阻值不匹配，可能是传感器发生故障。

5. 检查传感器的线路：使用多用途表（Multimeter）测量传感器电线的电压。

当发动机运转时，电压应该稳定在12V附近。

如果电压不稳定，可能是传感器线路出现问题。

6. 更换传感器：如果经过以上检查，仍然怀疑传感器有问题，可以考虑更换水
温传感器。

确保选择适合车辆型号和规格的传感器。

简述发动机冷却液温度传感器检测方法
发动机冷却液温度传感器是用于测量发动机冷却液温度的传感器。

以下是其检测方法的简述：
1. 检查接线：首先检查冷却液温度传感器的接线是否良好，确保传感器与车辆电气系统正常连接。

2. 检查传感器电阻值：使用万用表或欧姆表测量冷却液温度传感器的电阻值。

根据传感器的技术规格，确定正常工作温度下传感器的电阻范围。

如果测量值超出规格范围，说明传感器可能损坏或出现故障。

3. 检查传感器线路电压：使用电压表测量传感器线路上的电压。

根据车辆制造商的规格，确定正常工作温度下传感器线路的电压范围。

如果测量值超出规格范围，说明传感器线路存在问题。

4. 检查传感器响应速度：将发动机冷却液加热到适当的工作温度，观察传感器的响应速度。

如果传感器响应速度过慢或无法准确检测到温度变化，说明传感器可能损坏或出现故障。

5. 检查传感器信号输出：使用故障诊断工具或示波器，检测冷却液温度传感器的信号输出情况。

传感器应该能够准确地向车辆电控系统输出温度信号。

总之，通过检查接线、测量电阻值和电压、观察响应速度以及检验信号输出，可以对冷却液温度传感器的工作情况进行初步
评估和故障排除。

如果发现异常，可能需要更进一步的检查或更换传感器。

汽车温度传感器的检测方法汽车温度传感器是现代汽车电子控制系统中不可缺少的一个传感器，它可以实时感知发动机和其它的热源所产生的温度，并将这些信号传递给车载计算机，以实现对发动机的智能控制和保护。

因此，汽车温度传感器的检测方法也变得非常重要，本文将详细介绍几种检测汽车温度传感器的方法。

一、多功能诊断仪检测法多功能诊断仪是目前市场上比较常用的一种车载检测设备，它利用OBD（On-board diagnostics，车载诊断）技术实现对车辆各种电子控制系统进行监测，包括引擎管理系统、变速箱、制动系统等。

通过连接多功能诊断仪后，我们可以通过其检查引擎管理系统中的错误代码来判断是否与温度传感器有关。

具体流程如下：1.启动车辆，将多功能诊断仪连接至车辆的OBD接口，开启OBD系统。

2.在多功能诊断仪屏幕中选择“引擎管理系统”并进入其故障代码检测界面。

3.检查引擎管理系统中是否有与温度传感器有关的错误代码，如P0115、P0125等。

4.若多功能诊断仪显示出温度传感器的错误码，则说明传感器存在问题，需要进行更进一步的检修。

二、多用途万用表检测法多用途万用表是一种常用的电气测试工具，它可以测量电压、电阻、电流等参数，并常用于对汽车电路及传感器进行检测。

下面是使用多用途万用表进行汽车温度传感器检测的步骤：1.先切断汽车电源，找到温度传感器所在位置。

2.将多用途万用表选择为电阻和电压测量档位。

3.使用它的电阻档位测量温度传感器端口的电阻值，误差一般不超过1欧姆。

4.重新接上汽车电源，启动汽车，然后用万用表电压档位测量温度传感器输出电压，理论上读数应在0.2-0.9V之间。

三、观察引擎故障灯指示法在汽车电子控制系统中，一旦发现其中任何一个传感器或其它控制设备存在问题，车辆电脑系统会自动启动引擎故障灯为提示。

如果温度传感器发生故障，引擎故障灯会亮起。

因此，观察引擎故障灯的指示情况也是一种有效的汽车温度传感器检测方法。

具体操作如下：1.检查车辆引擎故障灯是否亮起，一般故障灯亮起后车载电脑会存储一个有关错误码，可以通过OBD读取。

传感器故障检测与更换技巧传感器在现代科技中起着至关重要的作用，它们能够将物理量转变为电信号并传输给系统进行处理。

然而，由于长期使用或者其他原因，传感器可能会出现故障。

本文将介绍传感器故障的检测方法以及更换技巧，帮助读者有效解决传感器故障问题。

一、传感器故障检测方法1. 观察法当传感器出现故障时，首先可以通过观察进行初步判断。

例如，如果传感器的指示灯没有亮起，或者亮起后立即熄灭，可能表示传感器存在问题。

另外，如果传感器输出的数据与实际情况不符，也可能是其故障的表现。

2. 多点测量法在进行传感器故障检测时，可以通过在不同位置或不同时间对同一物理量进行多点测量，对比数据的一致性。

如果不同测量点或测量时间的数据存在较大差异，可能意味着传感器故障。

3. 校准检测法传感器的校准是确保其准确性和可靠性的关键。

通过对传感器进行定期校准，可以检测出其是否存在故障。

校准时，将已知的标准物理量输入传感器，然后比较传感器输出的数据与标准数据之间的差异。

若存在较大的偏差，说明传感器可能存在问题。

4. 故障诊断仪法使用专门的故障诊断工具，如故障诊断仪，可以更直观地判断传感器是否故障。

这些仪器能够通过读取传感器的电信号或数据，提供准确的故障诊断结果。

二、传感器更换技巧1. 确定故障传感器并购买新传感器在确定传感器存在故障后，需准确判断出具体是哪个传感器出现了问题。

然后，在购买新传感器时，需注意其型号和规格与原传感器相匹配，以确保更换过程的顺利进行。

2. 断电与拆卸在更换传感器之前，首先要确保断开相应电路的电源。

接下来，按照相关说明书或流程，小心地拆卸故障传感器。

需要注意的是，有些传感器可能与其他部件相连，此时应小心拆卸并确保不损坏其他部件。

3. 安装新传感器安装新传感器之前，应仔细清洁相关安装位置，并确保传感器接口无损坏。

根据传感器的安装要求，正确安装新传感器，并确保固定牢靠。

安装完毕后，应认真检查传感器是否安装正确。

4. 进行校准与测试更换传感器后，为了确保系统正常运行，需进行校准与测试。

汽车传感器维修：故障排查和更换技巧引言：汽车传感器是车辆重要的部件之一，可以帮助车辆监测和控制各种参数，确保车辆的正常运行。

然而，由于使用时间的增加或不良的环境条件，传感器可能会出现故障。

本文将详细介绍汽车传感器故障排查和更换的步骤和技巧。

一、故障排查步骤：1.观察指示灯：在车辆的仪表盘上，许多传感器问题都会通过指示灯来警示驾驶员。

如果有任何指示灯闪烁或持续点亮，首先需要观察指示灯来确定传感器可能的故障位置。

2.检查连线：传感器通常通过电线连接到车辆的控制模块中。

仔细检查传感器连接的电线，确保没有断线或破损的部分。

如果有任何问题发现，可以尝试修复电线或更换电线连接。

3.检查电源电压：使用万用表测量传感器的电源电压。

传感器通常使用车辆的电池来供电，确保电池电压正常。

如果电源电压异常，则可能需要检查电池或充电系统的问题。

4.进行故障码扫描：使用OBD诊断工具扫描车辆的故障码。

故障码可以提供关于传感器故障的更多信息，帮助定位问题所在。

根据扫描结果，参考相关故障码排查手册，确定传感器故障的原因。

5.比较数值：使用诊断工具在实时数据流中查看传感器的值。

将传感器的数值与参考数值进行比较，以确定是否存在异常。

二、常见传感器故障及解决方法：1.氧气传感器故障：氧气传感器用于检测车辆尾气中的氧气含量。

如果氧气传感器损坏或出现故障，可能导致燃油混合物过浓或过稀。

解决方法：根据故障码，检查连接器和线缆是否正常，确认传感器是否需要更换。

2.节气门传感器故障：节气门传感器用于监测节气门的位置和开闭程度。

如果节气门传感器故障，车辆可能无法正常加速或刹车。

解决方法：检查连线和电源电压是否正常，如有异常则修复或更换传感器。

3.冷却液温度传感器故障：冷却液温度传感器用于监测发动机冷却液的温度。

如果传感器故障，可能导致引擎过热或冷却系统故障。

解决方法：检查传感器的连线和电源电压，如有问题则进行修复或更换传感器。

三、更换传感器的技巧：1.准备工具：更换传感器通常需要一些基本工具，如扳手、线缆夹子和接线钳等。
