钢结构焊接工程技术交底引言概述：钢结构焊接工程技术交底是指在钢结构施工过程中，施工方向施工人员详细交代焊接工艺、焊缝形式、焊材要求等相关技术细节。
这是确保钢结构焊接工程质量的重要环节，对于保证工程的安全性、可靠性和持久性具有重要意义。
本文将从五个大点出发，详细阐述钢结构焊接工程技术交底的内容。
正文内容：1. 焊接工艺1.1 焊接方法：交底中需明确采用的焊接方法，如手工电弧焊、埋弧焊或气体保护焊等。
1.2 焊接工艺规程：详细交底焊接工艺规程，包括焊接电流、电压、焊接速度等参数的设定，以及预热、焊后热处理等工艺要求。
2. 焊缝形式2.1 焊缝类型：根据设计要求，明确所需的焊缝类型，如对接焊缝、角焊缝或搭接焊缝等。
2.2 焊缝准备：交底中需说明焊缝的准备要求，包括焊缝坡口形状、尺寸、清洁度等。
2.3 焊缝尺寸和位置：详细阐述焊缝的尺寸和位置要求，确保焊接质量和结构强度。
3. 焊材要求3.1 焊条选择：明确焊接过程中所使用的焊条种类和规格，以及焊条的质量要求。
3.2 焊丝选择：交底中需说明所需的焊丝种类和规格，以及焊丝的质量要求。
3.3 焊接材料质量检验：强调焊接材料的质量检验，包括焊条焊丝的外观质量、化学成分和力学性能等。
4. 焊接设备要求4.1 焊接机选择：明确所需的焊接机种类和规格，根据焊接工艺规程选择合适的设备。
4.2 焊接机检验：交底中需说明焊接机的检验要求，包括焊接机的电气安全性和工作性能等。
5. 焊接质量控制5.1 焊接质量检验：强调焊接质量检验的重要性，包括焊缝外观质量、尺寸偏差、焊接缺陷等的检测。
5.2 焊接质量评定：明确焊接质量评定的标准和方法，确保焊接工艺符合设计要求。
5.3 焊接记录和报告：交底中需强调焊接记录和报告的编制和保存，以备工程验收和后期维护使用。
总结：钢结构焊接工程技术交底是确保钢结构焊接工程质量的重要环节。
通过详细阐述焊接工艺、焊缝形式、焊材要求、焊接设备要求和焊接质量控制等内容，可以有效地提高焊接工程的安全性、可靠性和持久性。

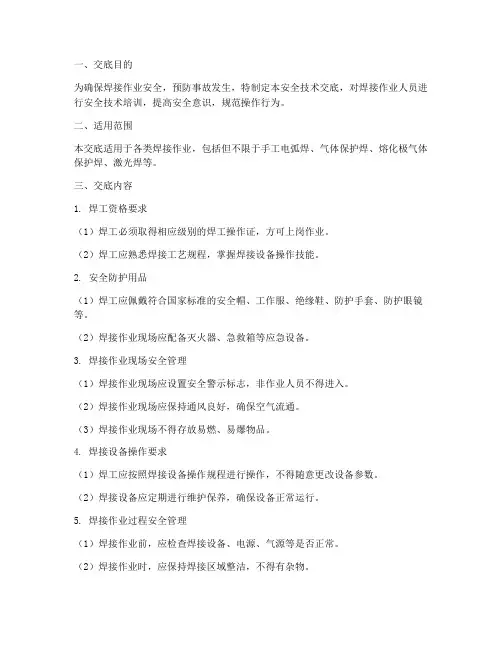

一、交底目的为确保焊接作业安全，预防事故发生，特制定本安全技术交底，对焊接作业人员进行安全技术培训，提高安全意识，规范操作行为。
二、适用范围本交底适用于各类焊接作业，包括但不限于手工电弧焊、气体保护焊、熔化极气体保护焊、激光焊等。
三、交底内容1. 焊工资格要求（1）焊工必须取得相应级别的焊工操作证，方可上岗作业。
（2）焊工应熟悉焊接工艺规程，掌握焊接设备操作技能。
2. 安全防护用品（1）焊工应佩戴符合国家标准的安全帽、工作服、绝缘鞋、防护手套、防护眼镜等。
（2）焊接作业现场应配备灭火器、急救箱等应急设备。
3. 焊接作业现场安全管理（1）焊接作业现场应设置安全警示标志，非作业人员不得进入。
（2）焊接作业现场应保持通风良好，确保空气流通。
（3）焊接作业现场不得存放易燃、易爆物品。
4. 焊接设备操作要求（1）焊工应按照焊接设备操作规程进行操作，不得随意更改设备参数。
（2）焊接设备应定期进行维护保养，确保设备正常运行。
5. 焊接作业过程安全管理（1）焊接作业前，应检查焊接设备、电源、气源等是否正常。
（2）焊接作业时，应保持焊接区域整洁，不得有杂物。
（3）焊接作业过程中，应随时观察焊接情况，发现异常立即停止作业。
（4）焊接作业完成后，应清理焊接现场，确保无安全隐患。
6. 应急处理（1）发生火灾时，立即使用灭火器进行灭火，并迅速撤离现场。
（2）发生触电事故时，立即切断电源，并迅速进行急救。
（3）发生烫伤事故时，立即用冷水冲洗伤口，并采取相应措施。
四、交底责任1. 交底人：负责对焊接作业人员进行安全技术交底，确保其掌握安全操作规程。
2. 接受人：认真学习安全技术交底内容，严格遵守安全操作规程，确保自身和他人的安全。
3. 现场管理人员：负责对焊接作业现场进行安全管理，确保焊接作业安全有序进行。
五、交底记录1. 交底时间：____年____月____日2. 交底地点：____3. 交底人：____4. 接受人：____5. 交底内容：____6. 交底人签名：____7. 接受人签名：____六、附则1. 本安全技术交底自发布之日起实施。

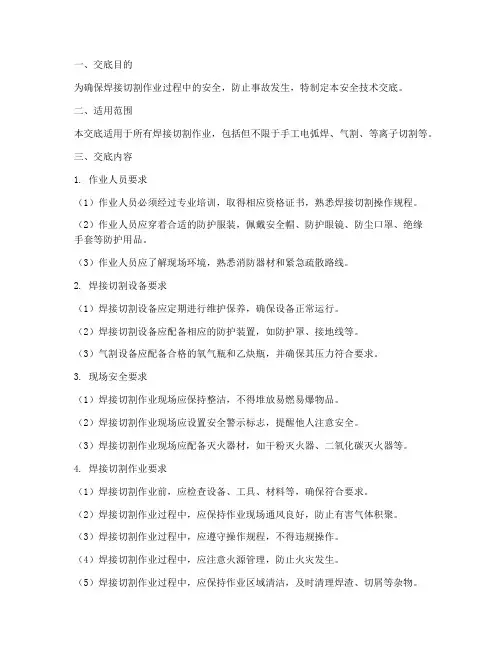

一、交底目的为确保焊接切割作业过程中的安全，防止事故发生，特制定本安全技术交底。
二、适用范围本交底适用于所有焊接切割作业，包括但不限于手工电弧焊、气割、等离子切割等。
三、交底内容1. 作业人员要求（1）作业人员必须经过专业培训，取得相应资格证书，熟悉焊接切割操作规程。
（2）作业人员应穿着合适的防护服装，佩戴安全帽、防护眼镜、防尘口罩、绝缘手套等防护用品。
（3）作业人员应了解现场环境，熟悉消防器材和紧急疏散路线。
2. 焊接切割设备要求（1）焊接切割设备应定期进行维护保养，确保设备正常运行。
（2）焊接切割设备应配备相应的防护装置，如防护罩、接地线等。
（3）气割设备应配备合格的氧气瓶和乙炔瓶，并确保其压力符合要求。
3. 现场安全要求（1）焊接切割作业现场应保持整洁，不得堆放易燃易爆物品。
（2）焊接切割作业现场应设置安全警示标志，提醒他人注意安全。
（3）焊接切割作业现场应配备灭火器材，如干粉灭火器、二氧化碳灭火器等。
4. 焊接切割作业要求（1）焊接切割作业前，应检查设备、工具、材料等，确保符合要求。
（2）焊接切割作业过程中，应保持作业现场通风良好，防止有害气体积聚。
（3）焊接切割作业过程中，应遵守操作规程，不得违规操作。
（4）焊接切割作业过程中，应注意火源管理，防止火灾发生。
（5）焊接切割作业过程中，应保持作业区域清洁，及时清理焊渣、切屑等杂物。
5. 焊接切割作业注意事项（1）焊接切割作业过程中，应保持安全距离，防止火花飞溅伤人。
（2）焊接切割作业过程中，应避免人体直接接触高温设备，防止烫伤。
（3）焊接切割作业过程中，应避免设备漏电，防止触电事故发生。
（4）焊接切割作业过程中，应避免烟尘吸入，防止呼吸道疾病。
四、安全措施1. 加强作业人员安全培训，提高安全意识。
2. 定期对焊接切割设备进行维护保养，确保设备安全可靠。
3. 加强现场安全管理，严格执行安全操作规程。
4. 加强火灾防控，确保灭火器材齐全有效。
钢结构焊接工程技术交底引言概述：钢结构焊接工程技术交底是指在钢结构施工过程中，施工方向施工人员进行的技术交底，以确保施工质量和安全。
本文将从五个大点来详细阐述钢结构焊接工程技术交底的内容。
正文内容：1. 焊接工艺交底1.1 焊接方法选择：根据钢结构的特点和设计要求，选择合适的焊接方法，如手工电弧焊、埋弧焊、气体保护焊等。
1.2 焊接材料选择：根据焊接方法和钢结构材料的特性，选择合适的焊接材料，如焊条、焊丝等。
1.3 焊接参数设置：根据焊接材料的要求和焊接工艺规范，设置合适的焊接电流、电压、焊接速度等参数。
2. 焊接质量交底2.1 焊缝准备：在焊接前，对焊缝进行清理、除锈等处理，确保焊接质量。
2.2 焊接质量控制：在焊接过程中，要控制焊接质量，避免焊接缺陷，如气孔、裂纹等。
2.3 焊接质量检测：在焊接完成后，进行焊缝的质量检测，如X射线检测、超声波检测等，确保焊接质量符合要求。
3. 焊接安全交底3.1 焊接安全措施：在焊接过程中，要采取必要的安全措施，如佩戴防护眼镜、焊接手套等，确保施工人员的安全。
3.2 焊接防火措施：在焊接过程中，要注意周围的防火措施，避免引发火灾事故。
3.3 焊接设备安全：对焊接设备进行定期检查和维护，确保设备的安全可靠性。
4. 焊接工艺文件交底4.1 焊接工艺规范：交底焊接工艺规范，包括焊接方法、焊接材料、焊接参数等，供施工人员参考。
4.2 焊接工艺图纸：交底焊接工艺图纸，清晰明了地标注焊缝位置、尺寸等信息，供施工人员参考。
4.3 焊接工艺记录：交底焊接工艺记录，记录焊接过程中的关键参数和质量检测结果，供施工人员查阅。
5. 焊接人员培训交底5.1 焊接技能培训：对施工人员进行焊接技能培训，提高其焊接技术水平。
5.2 安全培训：对施工人员进行焊接安全培训，增强其安全意识和防范能力。
5.3 质量培训：对施工人员进行焊接质量培训，强调焊接质量的重要性和控制方法。
总结：钢结构焊接工程技术交底是保证钢结构施工质量和安全的重要环节。
工程施工技术交底记录4管道焊接1)本工程管道材质为给水涂塑钢管，焊接方式采用手工电弧焊接，焊条采用E43系列，焊机采用BX-500交流电焊机。
4、管道安装⑴钢管切割用乙炔切割，必须将切割表面的热影响区除去，其厚度一般不小于0.5mm。
⑵管子切口质量应符合下列要求：a 切口表面应平整，不得有裂纹、重皮、毛剌、凹凸、缩口、熔渣、氧化铁、铁屑等应以清除。
b 切口平面和管子轴线的垂直度不超过管子直径的1%，且不大于2mm。
⑶管线焊接接头位置应符合下列要求：a 相邻两道焊缝间的距离不小于1.5倍长管道公称直径，且不小于150mm。
b 管线焊接接头距离支墩净距离不小于50mm，需要热处理的焊缝距离支墩不小于300mm。
c在管线焊缝上不得开孔。
d 管道对接焊缝距离弯管起点不得小于100mm，且不宜小于管子外径。
e 直缝管的直焊缝应位于易检修的位置，不宜在底部。
⑷管道组装前，应对坡口及其内外表面用手工或机械进行清理，清除管道边缘100mm范围内的泥垢、油、漆、锈、毛剌等，收工前应将正安装的管子两端加临时盲板。
⑹管子对接错边量±2mm，间隙留2.5~3mm。
四、管道焊接（1）所有参加管道焊接的焊工必须持证上岗，施焊范围必须与本人资格考试所取得的资格范围一致，且施焊前要进行专项培训学习，通过试焊检验合格的焊工方可上岗施焊。
（2）管道焊接严格按已审批的焊接工艺规程进行施焊。
（3）管道焊接采用手工氩弧焊打底，手工电弧焊填充盖面。
（4）电焊条药皮应无脱落和显著裂纹，并应在350～400℃烘干处理后，于100～50℃保温下施焊，焊条烘干不得超过二次。
焊丝使用前应清除其表面的油污，金属锈等。
（6）为防止焊接出现裂纹及减少内应力，不得强行对口。
（7）管道焊接采用多层焊接，施焊时层间溶渣应清除干净，并进行外观检查，合格后方可进行下一层焊接。
①焊缝的焊接层数、焊条直径和电流强度，应根据被焊钢板的厚度、坡口形式和焊口位置确定，可参照表1-20～表1-22选用。
焊接施工技术交底
介绍
本文档旨在对焊接施工技术进行交底和说明。
焊接是一种常用
的金属连接方法，为确保施工质量和安全，施工人员需要掌握正确
的焊接技术和操作步骤。
焊接准备
- 确保焊接设备和工具完好，并符合安全要求；
- 清理焊接区域，确保表面干净，无油脂和污垢；
- 验证所使用的焊接材料是否符合要求，并进行适当的预热。
焊接操作步骤
1. 根据焊接工艺要求和图纸要求，选择合适的焊接方法和材料；
2. 采取适当的安全措施，如佩戴防护眼镜、手套和防护服等；
3. 使用焊接设备进行预先调试，并根据工艺要求设置合适的焊
接电流和电压；
4. 进行焊接前的检查，确保焊接面积与材料匹配并无缺陷；
5. 采取适当的焊接方法，如手工电弧焊、气体保护焊等；
6. 控制焊接速度和焊接压力，确保焊缝连续均匀；
7. 完成焊接后，及时清理焊渣和其他残留物；
8. 对焊接质量进行检查和评估，确保符合设计和规范要求。
安全注意事项
- 在焊接作业中，必须佩戴适当的个人防护用品；
- 避免焊接区域过于拥挤，以免引发火灾或其他安全事故；
- 在焊接过程中，注意周围环境的通风，避免产生有害气体；
- 确保焊接设备接地良好，避免电击和其他电气事故；
- 在进行高温焊接时，注意防止烫伤和烟尘吸入。
总结
通过本文档的交底，施工人员应掌握焊接施工技术的基本要求和操作步骤，确保施工过程中焊接质量和安全。
务必严格遵守安全规定和操作要求，提高施工效率和质量，为项目的成功完成提供保障。
