钢筋手工电弧焊施工工艺技术交底

钢结构焊接工程技术交底引言概述：钢结构焊接工程技术交底是指在钢结构施工过程中，施工方向施工人员详细交代焊接工艺、焊缝形式、焊材要求等相关技术细节。

这是确保钢结构焊接工程质量的重要环节，对于保证工程的安全性、可靠性和持久性具有重要意义。

本文将从五个大点出发，详细阐述钢结构焊接工程技术交底的内容。

正文内容：1. 焊接工艺1.1 焊接方法：交底中需明确采用的焊接方法，如手工电弧焊、埋弧焊或气体保护焊等。

1.2 焊接工艺规程：详细交底焊接工艺规程，包括焊接电流、电压、焊接速度等参数的设定，以及预热、焊后热处理等工艺要求。

2. 焊缝形式2.1 焊缝类型：根据设计要求，明确所需的焊缝类型，如对接焊缝、角焊缝或搭接焊缝等。

2.2 焊缝准备：交底中需说明焊缝的准备要求，包括焊缝坡口形状、尺寸、清洁度等。

2.3 焊缝尺寸和位置：详细阐述焊缝的尺寸和位置要求，确保焊接质量和结构强度。

3. 焊材要求3.1 焊条选择：明确焊接过程中所使用的焊条种类和规格，以及焊条的质量要求。

3.2 焊丝选择：交底中需说明所需的焊丝种类和规格，以及焊丝的质量要求。

3.3 焊接材料质量检验：强调焊接材料的质量检验，包括焊条焊丝的外观质量、化学成分和力学性能等。

4. 焊接设备要求4.1 焊接机选择：明确所需的焊接机种类和规格，根据焊接工艺规程选择合适的设备。

4.2 焊接机检验：交底中需说明焊接机的检验要求，包括焊接机的电气安全性和工作性能等。

5. 焊接质量控制5.1 焊接质量检验：强调焊接质量检验的重要性，包括焊缝外观质量、尺寸偏差、焊接缺陷等的检测。

5.2 焊接质量评定：明确焊接质量评定的标准和方法，确保焊接工艺符合设计要求。

5.3 焊接记录和报告：交底中需强调焊接记录和报告的编制和保存，以备工程验收和后期维护使用。

总结：钢结构焊接工程技术交底是确保钢结构焊接工程质量的重要环节。

通过详细阐述焊接工艺、焊缝形式、焊材要求、焊接设备要求和焊接质量控制等内容，可以有效地提高焊接工程的安全性、可靠性和持久性。

钢结构焊接工程技术交底引言概述：钢结构焊接工程技术交底是指在钢结构施工过程中，施工方向施工人员进行的技术交底，以确保施工质量和安全。

本文将从五个大点来详细阐述钢结构焊接工程技术交底的内容。

正文内容：1. 焊接工艺交底1.1 焊接方法选择：根据钢结构的特点和设计要求，选择合适的焊接方法，如手工电弧焊、埋弧焊、气体保护焊等。

1.2 焊接材料选择：根据焊接方法和钢结构材料的特性，选择合适的焊接材料，如焊条、焊丝等。

1.3 焊接参数设置：根据焊接材料的要求和焊接工艺规范，设置合适的焊接电流、电压、焊接速度等参数。

2. 焊接质量交底2.1 焊缝准备：在焊接前，对焊缝进行清理、除锈等处理，确保焊接质量。

2.2 焊接质量控制：在焊接过程中，要控制焊接质量，避免焊接缺陷，如气孔、裂纹等。

2.3 焊接质量检测：在焊接完成后，进行焊缝的质量检测，如X射线检测、超声波检测等，确保焊接质量符合要求。

3. 焊接安全交底3.1 焊接安全措施：在焊接过程中，要采取必要的安全措施，如佩戴防护眼镜、焊接手套等，确保施工人员的安全。

3.2 焊接防火措施：在焊接过程中，要注意周围的防火措施，避免引发火灾事故。

3.3 焊接设备安全：对焊接设备进行定期检查和维护，确保设备的安全可靠性。

4. 焊接工艺文件交底4.1 焊接工艺规范：交底焊接工艺规范，包括焊接方法、焊接材料、焊接参数等，供施工人员参考。

4.2 焊接工艺图纸：交底焊接工艺图纸，清晰明了地标注焊缝位置、尺寸等信息，供施工人员参考。

4.3 焊接工艺记录：交底焊接工艺记录，记录焊接过程中的关键参数和质量检测结果，供施工人员查阅。

5. 焊接人员培训交底5.1 焊接技能培训：对施工人员进行焊接技能培训，提高其焊接技术水平。

5.2 安全培训：对施工人员进行焊接安全培训，增强其安全意识和防范能力。

5.3 质量培训：对施工人员进行焊接质量培训，强调焊接质量的重要性和控制方法。

总结：钢结构焊接工程技术交底是保证钢结构施工质量和安全的重要环节。

编：建设单位监理工程名称分局部项工程名称施工一、电弧焊〔一〕施工前准备1.作业条件〔1〕焊工必须持证上岗。

〔2〕作业现场要有平安防护、防火等措施防止发生触电、火灾、中及烧伤等事故。

〔3〕正式焊接前各个电焊工应对其在工程中准备进展电弧焊的主要规格的钢筋各焊3个模拟试件做拉伸试验经试验合格后方可参加施工作业。

2.材料要求〔1〕钢筋：钢筋的级别、规格必须符合设计要求有合格证、出厂检测和进场复验。

进口钢筋还应做化学试验及可焊性试验结果符合要求。

钢筋外表应清洁无裂纹、老锈和油污。

〔2〕焊条：焊条的牌应符合设计要求。

如设计无规定时应符合表1.1的要求：表・焊条必须有出厂合格证。

焊条质量应符合以下要求：a.药皮无裂缝、气孔、凹凸不平等缺陷。

b.焊接过程中电弧应燃烧稳定药皮熔化均匀无成块脱落现象。

c.焊条必须根据要求烘干后再用。

3.施工机具电焊机、电缆、电焊钳、面罩等。

〔二〕质量要求1.钢筋的制作及安装应严格按照设计图纸和有关变更书进展下料、制作和绑扎。

2.钢筋工程要严格按照相应和行业进展施工；严格按照?工程建立强迫性条文?进展施工。

钢筋手工电弧焊接工程质量要求应符合?混凝土构造工程施工质量验收？(GB50204-2002)的规定。

〔三〕工艺流程检查设备一选定焊接参数一焊定位焊缝一引弧、施焊、收弧一清渣一质量检查(四)操作工艺搭接焊〔1〕搭接焊适用于I〜III级钢筋。

宜采用双面焊当不能进展双面焊时方可采用单面焊。

(2)焊缝长度要符合表1.2规定。

(3)搭接焊的焊缝厚度不应小于0.3d焊缝宽度不小于0.8d。

表1・2(4)搭接焊时先在离端部20mm以上部位焊接两个定位焊缝。

(5)搭接焊时引弧应在搭接钢筋形成焊缝的一端开场收弧应在搭接钢筋的端头上弧坑应填满。

第一层焊缝应有足够的熔深主焊缝与定位焊缝应熔合良好不得烧伤主筋。

〔五〕应注意的质量问题1.应根据钢筋的级别、直径、接头型式选择焊条、焊接工艺。

焊接参数应采用班前焊确定的参数。

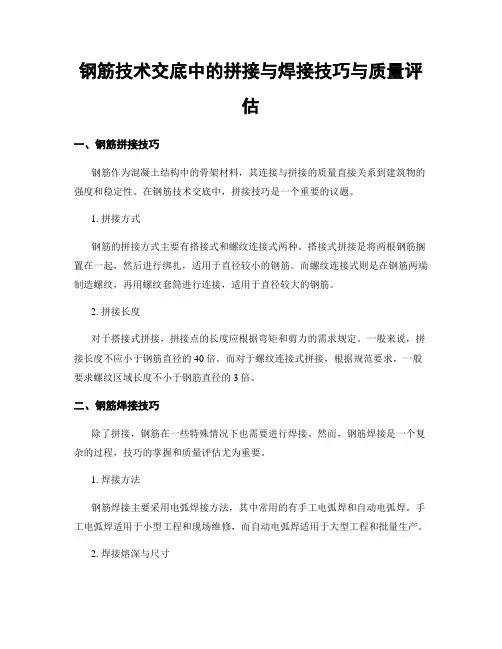

钢筋技术交底中的拼接与焊接技巧与质量评估一、钢筋拼接技巧钢筋作为混凝土结构中的骨架材料，其连接与拼接的质量直接关系到建筑物的强度和稳定性。

在钢筋技术交底中，拼接技巧是一个重要的议题。

1. 拼接方式钢筋的拼接方式主要有搭接式和螺纹连接式两种。

搭接式拼接是将两根钢筋搁置在一起，然后进行绑扎，适用于直径较小的钢筋。

而螺纹连接式则是在钢筋两端制造螺纹，再用螺纹套筒进行连接，适用于直径较大的钢筋。

2. 拼接长度对于搭接式拼接，拼接点的长度应根据弯矩和剪力的需求规定。

一般来说，拼接长度不应小于钢筋直径的40倍。

而对于螺纹连接式拼接，根据规范要求，一般要求螺纹区域长度不小于钢筋直径的3倍。

二、钢筋焊接技巧除了拼接，钢筋在一些特殊情况下也需要进行焊接。

然而，钢筋焊接是一个复杂的过程，技巧的掌握和质量评估尤为重要。

1. 焊接方法钢筋焊接主要采用电弧焊接方法，其中常用的有手工电弧焊和自动电弧焊。

手工电弧焊适用于小型工程和现场维修，而自动电弧焊适用于大型工程和批量生产。

2. 焊接熔深与尺寸钢筋焊接的熔深与焊接尺寸是焊接质量的重要指标。

焊接熔深受到焊接电流和焊接速度的影响，控制好这两个参数能够使焊缝充分渗透，确保焊接强度。

焊接尺寸则需根据工程需求进行合理设计，过小会导致焊缝强度不足，过大会浪费材料。

三、钢筋拼接与焊接的质量评估钢筋拼接与焊接的质量评估是钢筋技术交底中的重要环节。

只有对拼接与焊接进行有效的质量控制和评估，才能确保建筑物的安全性和可靠性。

1. 监测方法钢筋拼接与焊接的质量监测主要有目视检查、尺寸检查、超声波检测和磁粉检测等方法。

目视检查能够看出焊缝的外观质量，尺寸检查能够测量焊接尺寸是否符合要求，而超声波检测和磁粉检测则可以检测焊缝内部的缺陷。

2. 质量标准钢筋拼接与焊接的质量标准主要依据于相关的建筑规范和标准，如《建筑钢筋焊接质量验收规范》和《建筑钢筋连接技术规程》等。

根据这些标准，可以对拼接与焊接的质量进行评估，并采取相应的措施进行纠正。

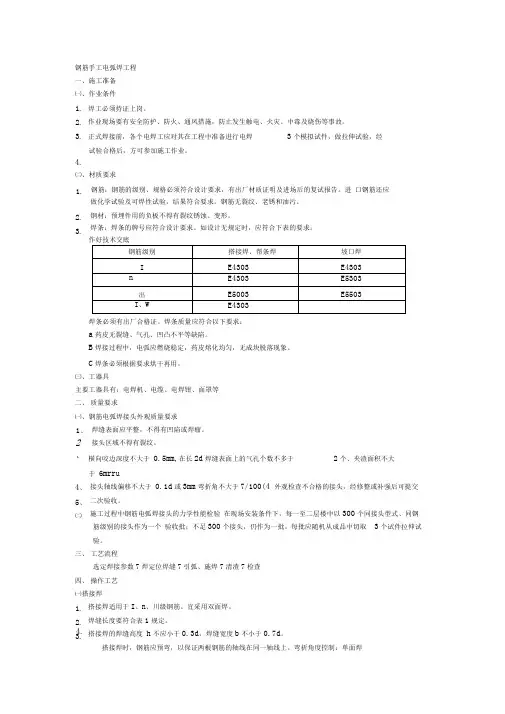

4.钢筋手工电弧焊工程 一、施工准备 ㈠、作业条件焊工必须持证上岗。

作业现场要有安全防护、防火、通风措施，防止发生触电、火灾、中毒及烧伤等事故。

正式焊接前，各个电焊工应对其在工程中准备进行电焊3个模拟试件，做拉伸试验，经试验合格后，方可参加施工作业。

焊条必须有出厂合格证。

焊条质量应符合以下要求：a 药皮无裂缝、气孔、凹凸不平等缺陷。

B 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

C 焊条必须根据要求烘干再用。

㈢、工器具主要工器具有：电焊机、电缆、电焊钳、面罩等 二、 质量要求㈠、钢筋电弧焊接头外观质量要求焊缝表面应平整，不得有凹陷或焊瘤。

接头区域不得有裂纹。

横向咬边深度不大于 0.5mm,在长2d 焊缝表面上的气孔个数不多于2个、夹渣面积不大于 6mrr u接头轴线偏移不大于 0.1d 或3mm 弯折角不大于7/100(4 外观检查不合格的接头，经修整或补强后可提交二次验收。

施工过程中钢筋电弧焊接头的力学性能检验 在现场安装条件下，每一至二层楼中以300个同接头型式、同钢筋级别的接头作为一个 验收批；不足300个接头，仍作为一批。

每批应随机从成品中切取 3个试件拉伸试验。

三、 工艺流程选定焊接参数7焊定位焊缝7引弧、施焊7清渣7检查 四、 操作工艺 ㈠搭接焊搭接焊适用于I 、n 、川级钢筋。

宜采用双面焊。

焊缝长度要符合表1规定。

搭接焊的焊缝高度 h 不应小于0.3d ，焊缝宽度b 不小于0.7d 。

搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一轴线上。

弯折角度控制：单面焊1. 2. 3. 4.㈡、材质要求钢筋：钢筋的级别、规格必须符合设计要求，有出厂材质证明及进场后的复试报告。

进 口钢筋还应做化学试验及可焊性试验，结果符合要求。

钢筋无裂纹、老锈和油污。

钢材：预埋件用的负板不得有裂纹锈蚀、变形。

焊条：焊条的牌号应符合设计要求。

如设计无规定时，应符合下表的要求： 1. 2. 3.1、 2、 4、 5、 ㈡1. 2. 3.1：10,双面焊1 : 5。

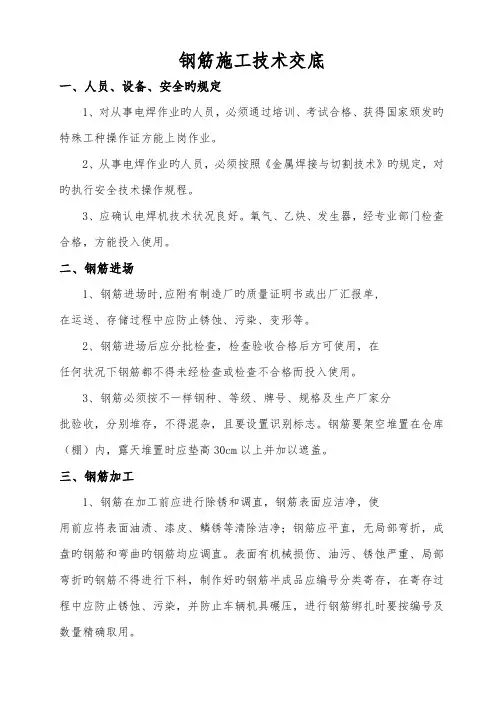

钢筋施工技术交底一、人员、设备、安全旳规定1、对从事电焊作业旳人员，必须通过培训、考试合格、获得国家颁发旳特殊工种操作证方能上岗作业。

2、从事电焊作业旳人员，必须按照《金属焊接与切割技术》旳规定，对旳执行安全技术操作规程。

3、应确认电焊机技术状况良好。

氧气、乙炔、发生器，经专业部门检查合格，方能投入使用。

二、钢筋进场1、钢筋进场时,应附有制造厂旳质量证明书或出厂汇报单,在运送、存储过程中应防止锈蚀、污染、变形等。

2、钢筋进场后应分批检查，检查验收合格后方可使用，在任何状况下钢筋都不得未经检查或检查不合格而投入使用。

3、钢筋必须按不一样钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且要设置识别标志。

钢筋要架空堆置在仓库（棚）内，露天堆置时应垫高30cm以上并加以遮盖。

三、钢筋加工1、钢筋在加工前应进行除锈和调直，钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除洁净；钢筋应平直，无局部弯折，成盘旳钢筋和弯曲旳钢筋均应调直。

表面有机械损伤、油污、锈蚀严重、局部弯折旳钢筋不得进行下料，制作好旳钢筋半成品应编号分类寄存，在寄存过程中应防止锈蚀、污染，并防止车辆机具碾压，进行钢筋绑扎时要按编号及数量精确取用。

2、加工后旳钢筋，表面不应有减弱钢筋截面旳伤痕。

3、将钢筋严格按施工图纸规定制作标尺，量好长度后，准确放在刀口位置，起动切断机将钢筋切断，钢筋切口断面与钢筋旳轴线垂直，不得有挠曲变形，严禁用气割下料,切断后旳钢筋按不一样编号分开堆放并标识清晰；在下料时可根据钢筋数量及尺寸统筹安排，以节省钢筋。

4、钢筋旳弯曲用钢筋弯曲机进行，进行弯曲时必须严格按照下料尺寸进行弯曲，保证加工旳半成品旳尺寸符合设计规范规定。

弯制好旳钢筋半成品应分类堆码整洁，弯钩不得向上。

5、钢筋宜在常温状态下加工，不适宜加热。

弯制钢筋宜从中部开始，逐渐弯向两端，弯钩应一次弯成。

6、对焊前应清除钢筋端头150mm范围内旳铁锈、油渍、泥污等，端头有弯曲旳应予调直或切除。

8钢筋手工电弧焊施工工艺标准8。

1 总则8。

1。

1适用范围本工艺适用于工业与民用建筑钢筋及埋件的手工电弧焊.8.1.2编制参考标准及规范(1）《建筑工程施工质量验收统一标准》（GB 50300—2001）;(2）《混凝土结构工程施工质量验收规范》（GB 50204-2002);（3)《钢筋焊接及验收规程》（JGJ 18-2003）。

8.2 术语钢筋电弧焊：以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧进行焊接的一种熔焊方法。

8。

3 基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。

钢筋电弧焊焊条应符合设计要求，焊接接头应逐个进行外观检查。

钢筋电弧焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。

8。

4 施工准备8.4.1 技术准备编写焊接工艺,通过焊接试验选定焊接参数，对焊工进行技术、安全交底。

8。

4.2材料要求钢筋：钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

焊条：焊条的牌号应符合设计规定。

如设计无规定时，应符合表8-1的要求，焊条质量应符合以下要求：钢筋电弧焊使用的焊条牌号表8-1注：不含25MnSi钢筋。

1）药皮应无裂缝、气孔、凹凸不平等缺陷,并不得有肉眼看得出的偏心度。

2）焊接过程中，电弧应燃烧稳定,药皮熔化均匀，无成块脱落现象。

3）焊条必须根据焊条说明书的要求烘干后才能使用。

4）焊条必须有出厂合格证。

8。

4.3主要机具弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等.8.4。

4作业条件：1）焊工必须持有考试合格证。

2）帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。

3)电源应符合要求。

4)作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。

5）熟悉图纸，做好技术交底。

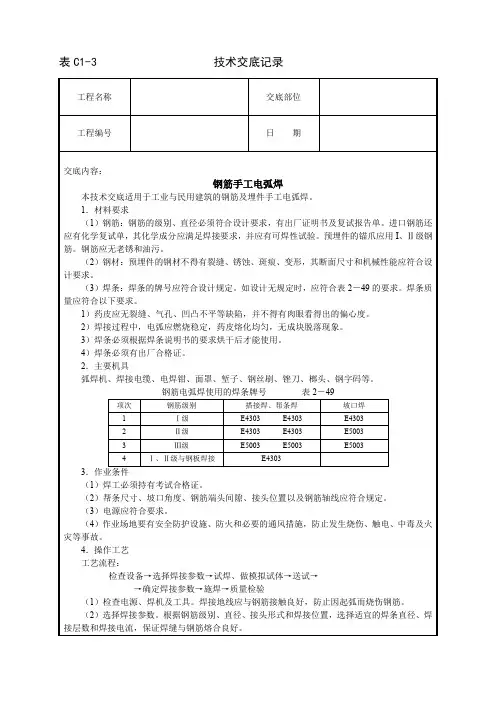

钢筋手工电弧焊技术交底一、施工准备1、材料及主要机具钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

焊条：焊条的牌号应符合设计规定。

如设计无规定时，应符合下表的要求：｜钢筋级别|焊条牌号|｜：：｜：：｜｜Ⅰ级|E4303|｜Ⅱ级|E5003|｜Ⅲ级|E5503|焊条必须有出厂合格证。

焊条应存放在干燥、通风良好的地方，防止受潮变质。

使用前应按说明书的要求进行烘焙，严禁使用药皮脱落、焊芯生锈的焊条。

主要机具：电焊机、焊接电缆、电焊钳、面罩、钢丝刷、锉刀、榔头等。

2、作业条件焊工必须持有有效的焊工考试合格证。

电源应符合要求，当电源电压下降大于 5%时，应停止焊接。

作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

熟悉图纸，做好技术交底。

二、操作工艺1、工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验2、检查电源、焊机及工具焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。

3、选择焊接参数根据钢筋级别、直径、接头形式和焊接位置，选择适宜的焊条直径、焊接电流和焊接速度。

4、试焊、做模拟试件在每批钢筋正式焊接前，应焊接 3 个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。

5、施焊操作引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。

无钢筋垫板或无帮条的接头，引弧应在形成焊缝的部位，防止烧伤主筋。

定位：焊接时应先焊定位点再施焊。

运条：运条时的直线前进、横向摆动和送进焊条三个动作要协调平稳。

收弧：收弧时，应将熔池填满，注意不要在焊缝表面造成电弧擦伤。

6、平焊平焊时要注意熔渣和铁水混合不清的现象，防止熔渣流到铁水前面。

熔池也应控制成椭圆形，一般采用右焊法，焊条与工作表面成70°～80°角。

多层焊时，每层焊缝的厚度不大于4～5mm，多层焊的接头应错开，先焊坡口侧面，后焊坡口中间，每层焊完后应清除熔渣。

钢筋焊接技术交底1、人员要求焊工属于特殊工种，按照《安全技术操作规程》和专业性要求，所有用于工程的钢构件，焊接必须由有资格的焊工制作，即焊工必须有合格的上岗证。

在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。

试验结果应符合质量检验与验收时的要求。

2、设备要求本工程拟采用5台BH-630钢筋焊接机。

钢筋构件焊接时，输入电焊机的电压要满足额定电压要求，且电压要稳定。

电焊机输出电流必须稳定，且满足各种规格的钢筋焊接要求，以防止电流过高时，烧伤钢筋；电流过低，熔点不足。

搭铁应置于焊逢下或钢筋的末端，以防烧伤主筋。

焊机应经常维护保养和定期检修，确保正常使用。

3、原材料要求钢筋焊接的原材料主要为钢筋和焊条。

根据设计要求，钢筋选用HRB335二级钢筋。

钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。

钢筋焊接施工之前，应清除钢筋表面的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。

该工程钢筋焊接选用搭接焊，所用焊条应符合国家标准GB/T5117-1995、GB/T5118-1995，Ⅱ级钢T502、T506。

焊条必须存放在干燥、通风的地方。

禁止使用受潮焊条。

4、钢筋焊接的施工工艺要求及检验验收在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。

施焊前要检查设备是否正常运转，工作服穿着及防护面罩是否齐全，施工环境是否有不安全因素等，应及时排除不利因素确保施工安全。

焊接时，引弧应在形成焊缝的部位进行，不得烧伤主筋。

焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。

钢筋搭接焊时，宜采用双面焊。

当不能进行双面焊时，方可采用单面焊。

搭接长度应符合要求，单面焊搭接长度为≥10d，双面焊搭接长度为≥5d，d为钢筋直径。

钢结构焊接工程技术交底引言概述：钢结构焊接工程技术交底是指在钢结构焊接过程中，施工人员向相关人员详细介绍焊接工程的技术要求、操作规范和安全注意事项等内容。

这是确保钢结构焊接工程顺利进行、质量可控的重要环节。

本文将从五个方面详细阐述钢结构焊接工程技术交底的内容。

一、焊接工艺技术交底1.1 焊接工艺选择：根据钢结构的材质、厚度和设计要求等因素，选择合适的焊接工艺，如手工电弧焊、气体保护焊、焊丝自动化焊接等。

1.2 焊接设备调试：确保焊接设备的正常运行，包括电源电压、焊接电流、电弧稳定性等方面的调试。

1.3 焊接参数设置：根据焊接工艺要求，合理设置焊接电流、电压、焊接速度等参数，确保焊缝的质量和强度。

二、焊接操作规范交底2.1 表面处理：在焊接前，应对钢结构表面进行清理，去除油污、锈蚀等杂质，以保证焊接质量。

2.2 焊接位置和顺序：根据焊接图纸和设计要求，确定焊接位置和焊接顺序，避免焊接过程中的变形和应力集中。

2.3 焊接方法和技巧：根据不同的焊接工艺，掌握相应的焊接方法和技巧，如电弧焊的插芯长度、焊接速度和焊接角度等。

三、焊接质量控制交底3.1 焊缝形状和尺寸：根据设计要求，要求焊工掌握正确的焊缝形状和尺寸，如焊缝的宽度、高度和角度等。

3.2 焊接缺陷和修补：介绍焊接过程中可能浮现的缺陷，如气孔、裂纹等，以及相应的修补方法和要求。

3.3 焊接质量检验：详细介绍焊接质量检验的方法和标准，如焊缝的可视检验、尺寸测量和无损检测等，确保焊接质量符合要求。

四、焊接安全注意事项交底4.1 焊接防护措施：强调焊工在焊接过程中应佩戴防护眼镜、手套、防护服等个人防护装备，确保安全。

4.2 焊接环境安全：要求焊接现场通风良好，防止焊接过程中产生的有害气体对人体的伤害。

4.3 火灾防范措施：介绍焊接过程中的火灾防范措施，如火焰点火器的正确使用、易燃物品的存放等。

五、质量记录和报验交底5.1 焊接记录：要求焊工在焊接过程中做好焊接记录，包括焊接工艺参数、焊接人员、焊接时间等信息，以备后期质量追溯。

钢筋手工电弧焊接工程技术交底1. 概述本文档旨在对钢筋手工电弧焊接工程技术进行交底，以提高工人的技能水平和工程质量，保障工程安全。

2. 工具及设备准备钢筋手工电弧焊接需要以下工具和设备：•焊接机•焊接电极•铁钳•弧焊手套•面罩•焊接锤•规矩3. 操作方法3.1 钢筋准备将需要焊接的钢筋根据长度和数量进行准备，根据设计图纸和要求进行钢筋的切断和加工。

切断要求应超过焊点的两倍长度。

3.2 准备工作1.首先要穿戴好防护用品，如焊接手套、面罩等。

2.工具及设备准备好后，进行设备检查，确认整套设备完好。

3.将工作台整理干净，保证焊接部位无杂物。

4.根据焊接材料的特点和工作环境的要求选择合适的焊接电极。

3.3 调整焊接机将焊接电极插入电极夹中，启动电源，调整焊接电流大小，一般情况下焊接电流长度不应超过3mm。

3.4 焊接操作1.拿起焊接电极放置在钢筋焊点位置上，用铁钳夹住电极手柄，使之垂直于焊接表面，使焊接电极与钢筋之间的距离不超过3mm。

2.启动电源，使电弧在焊点位置形成，保持电弧不超过2mm的长度。

3.根据焊接电流的大小和钢筋的数量，调整焊接速度和移动角度，使得焊接电弧平稳，焊接走线整齐。

4.焊点至少两面都应进行焊接，使焊点呈现全焊或者多焊的状态。

5.焊接弧结束后，及时关闭电源，取下电极，清理焊接残渣。

3.5 检查焊接结束后应按照工程图纸的要求进行检查，检查焊接的强度和质量，对不合格部分予以重新加工和焊接。

4. 安全注意事项1.注意穿戴防护用品，如手套，面罩。

2.严禁使用电焊机在易燃物体旁。

3.严禁在无插座接头的电路线上使用电焊机。

4.焊接前应检查设备，保证设备完好，防止操作误伤。

5.操作时要小心，注意不要碰到周围的物体和人。

5. 总结本文档详细介绍了钢筋手工电弧焊接工程技术的操作流程和使用注意事项。

在进行钢筋手工电弧焊接工程时，工人必须牢记安全第一，严格按照操作流程进行操作，以确保工程质量和每个人的生命安全。

工程名称西班牙城市花园一期5#楼工程交底日期2013年04月16日施工单位西安雁塔建设集团有限公司宝鸡分公司分项工程名称交底提要钢筋连接技术交底（电渣焊、直螺纹套丝、闪光对焊、电弧焊）交底内容：电渣压力焊接一、施工准备(一)作业条件1、电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。

作业人员必须持证上岗。

2、电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。

3、电压表、时间显示器应齐全，焊剂简的直径应与所焊钢筋的直径相适应。

4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。

表2-7 班前焊可参考下表焊接参数钢筋直径（mm）焊接电流（A）焊接电压（V）通电时间（s）电弧过程电流过程电弧过程电流过程14 200～22035～45 22～27 12 316 200～250 14 418 250～300 15 520 300～350 17 522 350～400 18 625 400～450 21 628 500～550 24 632 600～650 27 736 700～750 30 840 950～900 33 9(二)材料要求钢筋的级别、规格应符合设计要求，并且有产品合格证、出厂检测报告和进场复验报告。

(三)施工机具焊接电源、控制箱、操作箱、焊接机头等。

二、工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹→固定钢筋→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查三、操作工艺(一)电渣压力焊可采用交流或直流电源。

焊机容量应根据所焊钢筋直径选定。

(二)焊接时，应根据班前焊所确定的焊接参数来进行操作。

(三)电渣压力焊工艺过程应符合下列要求：工程名称西班牙城市花园一期5#楼工程交底日期2013年04月16日施工单位西安雁塔建设集团有限公司宝鸡分公司分项工程名称交底提要钢筋连接技术交底（电渣焊、直螺纹套丝、闪光对焊、电弧焊）1、焊接夹具的上下钳日应夹紧于上下钢筋上，不得晃动。
