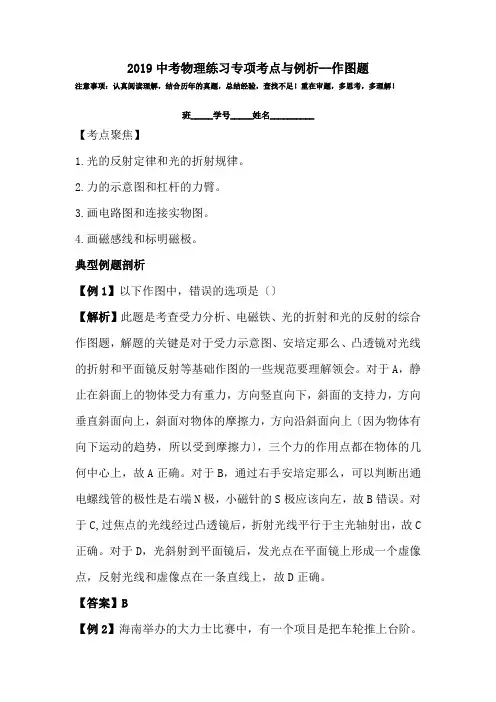

2019中考物理练习专项考点与例析--作图题注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！班_____学号_____姓名__________【考点聚焦】1.光的反射定律和光的折射规律。

2.力的示意图和杠杆的力臂。

3.画电路图和连接实物图。

4.画磁感线和标明磁极。

典型例题剖析【例1】以下作图中，错误的选项是〔〕【解析】此题是考查受力分析、电磁铁、光的折射和光的反射的综合作图题，解题的关键是对于受力示意图、安培定那么、凸透镜对光线的折射和平面镜反射等基础作图的一些规范要理解领会。

对于A，静止在斜面上的物体受力有重力，方向竖直向下，斜面的支持力，方向垂直斜面向上，斜面对物体的摩擦力，方向沿斜面向上〔因为物体有向下运动的趋势，所以受到摩擦力〕，三个力的作用点都在物体的几何中心上，故A正确。

对于B，通过右手安培定那么，可以判断出通电螺线管的极性是右端N极，小磁针的S极应该向左，故B错误。

对于C,过焦点的光线经过凸透镜后，折射光线平行于主光轴射出，故C 正确。

对于D，光斜射到平面镜后，发光点在平面镜上形成一个虚像点，反射光线和虚像点在一条直线上，故D正确。

【答案】B【例2】海南举办的大力士比赛中，有一个项目是把车轮推上台阶。

下面把车轮推上台阶的四种方法，推力的作用点相同，推力的方向不同，如下图，那么哪一种推法最省力〔〕【解析】此题考查的是省力的情况，解题的关键是如何利用增大力臂减小力的关系。

分析力臂首先要找到支点，此题的支点是车轮与楼梯图中可以比较出力臂最大的是C ，力臂最小的是A 。

【答案】C【例3】在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒【解析】此题考查的是受力示意图，件去分析物体的受力情况。

由题意可以发现，)在漏斗的底部，乒乓球受到重力的作用，根据二力平衡的条件，肯定存在一个力与重力的大小相等、方向相反、作用在一条直线上，作用在一个物体上，这个力就是大气压力。

2019年中考物理试题分类汇编——运动和力图像分析专题1.（2019泸州，19）一遥控小电动车在平直的路面上做直线运动，其速度v随时间t变化的图象如图所示。

已知在4s～8s内小车受到的牵引力恒为10N，则在4s～8s内小车受到的合力为______N，运动的路程为______m；在0～4s内小车受到的摩擦力______10N（选填“大于”“等于”或“小于”）。

2.（2019株洲，21）立定跳高可分解为下蹲、蹬伸和腾空三个过程。

图为某运动员下蹲后在蹬伸过程中所受地面支持力F随时间t变化的关系。

据图可知，该运动员受到的重力为N；他在（填“t1”“t2”或“t3”）时刻获得向上的最大速度。

3.（2019菏泽，16）阅读并计算：作用于同一点的两个力的合成符合平行四边形定则（线段的长短表示力的大小，箭头方向表示力的方向），如图甲、乙所示，以表示F1和F2这两个力的线段为邻边作平行四边形，这两个邻边之间的对角线就代表合力F的大小和方向。

请计算丙图中F1和F2合力的大小_________N。

4.（2019安顺，2）质量相等的甲、乙两个小车同时同地沿同一直线匀速直线运动，它们的s﹣t图象分别如图所示，根据图象分析正确的是（）A．V甲＝0.6m/s，V乙＝0.2m/s，甲车的惯性大于乙车的惯性B．经过6s两小车一定相距6.0m，运动过程中，甲车的动能等于乙车的动能C．经过6s两小车一定相距4.8m，运动过程中，甲车的动能小于乙车的动能D．经过6s两小车可能相距2.4m，运动过程中，甲车的动能大于乙车的动能5.（2019大庆，9）汽车在平直公路上以速度V0匀速行驶，发动机功率为P0，牵引力为F0，t1时刻开始，司机减小了油门，使汽车保持恒定功率P行驶，到t2时刻，汽车又开始做匀速直线运动，速度为v，已知运动过程中汽车所受阻力f恒定不变，汽车牵引力F随时间变化的图象如图所示，则（）A．t1至t2时间内，汽车做加速运动B．F0＝2fC．t2时刻之后，汽车将保持功率P0行驶D．v＝v06.（2019随州，10）一只木箱放在水平地面上，地面上各处粗糙程度相同。

2019年中考物理专题分类汇编——物态变化图像分析专题1.（2019株洲，6）某物质在冷却过程中温度的变化曲线如图所示。

据图可知，这种物质（）A．是非晶体B．在t1时刻是固态C．在t2时刻是液态D．在t2时刻正放热2.（2019自贡，3）如图所示为甲、乙两种物质温度T随加热时间t变化的图象，下列说法正确的是（）A．甲物质是晶体，乙物质是非晶体B．甲物质的熔点为210℃C．乙物质在BC段时处于固液共存状态D．乙物质在BC段温度不变，不吸热3.（2019年郴州，8）如图所示是海波熔化时温度随时间变化的图象。

由此可判断（）A．海波是非晶体B．海波的熔化时间是5minC．海波的熔点是50℃D．海波在熔化过程中吸收热量，温度升高4.（2019苏州，10）如图甲所示，将质量相等的冰和烛蜡分别装在两个相同的试管中，放入装有水的烧杯中加热绘制出温度随时间变化的图像如图乙所示.下列说法正确的是A. 图甲中的实验装置，安装时应按照“由上到下”的顺序B. 图甲中两试管放在同一烧杯中加热，可以控制相同时间内冰和烛蜡吸收的热量相同C. 由图乙可知，A图线对应物质的内能先增大后不变再增大D. 由图乙可知，B图线对应的物质是冰5.（2019鄂州，2）如图所示是加热-30℃的冰时温度随时间变化的图像，根据图像下列判断正确的是A. BC段是冰的熔化过程，温度不变，说明熔化不需要吸热B. 水的沸点是98℃，说明当地的大气压高于一个标准大气压C. 冰熔化时温度保持0℃不变，说明冰是晶体D. 加热相同时间时，冰升温比水快，说明冰的比热容比水大6.（2019临沂，17）右图是某种固态物质加热变成液态时温度随时间变化的曲线。

由图可知该物质（）A. 是晶体，熔化持续了8minB. 在A点是液态，B点是固态C. 在A点的内能比B点的小D. 在OA段的比热容比BC段的大7.（2019淄博，4）图甲是“探究水沸腾时温度变化的特点”的实验装置，图乙是描绘的温度随时间变化的图像。

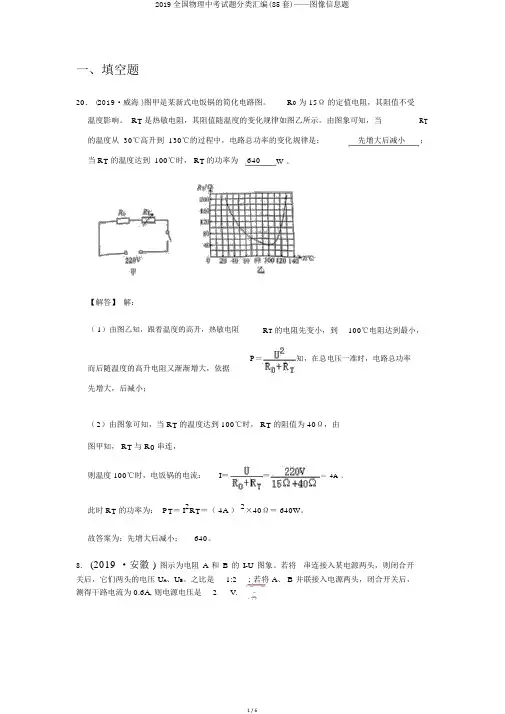

一、填空题20．(2019·威海)图甲是某新式电饭锅的简化电路图。

R0为 15Ω的定值电阻，其阻值不受温度影响。

R T是热敏电阻，其阻值随温度的变化规律如图乙所示。

由图象可知，当R T 的温度从 30℃高升到 130℃的过程中，电路总功率的变化规律是：先增大后减小；当 R T的温度达到 100℃时， R T的功率为 640 W 。

【解答】解：（ 1）由图乙知，跟着温度的高升，热敏电阻R T的电阻先变小，到100℃电阻达到最小，而后随温度的高升电阻又渐渐增大，依据先增大，后减小；P＝知，在总电压一准时，电路总功率（2）由图象可知，当 R T的温度达到 100℃时， R T的阻值为 40Ω，由图甲知， R T与 R0串连，则温度 100℃时，电饭锅的电流：I＝＝＝4A，此时 R T的功率为： P T＝ I 2R T＝（ 4A ）2×40Ω＝ 640W。

故答案为：先增大后减小；640。

8.(2019 ·安徽 ) 图示为电阻A和B的I-U图象。

若将串连接入某电源两头，则闭合开关后，它们两头的电压 U A、U B。

之比是 __1:2 __; 若将 A、 B 并联接入电源两头，闭合开关后，测得干路电流为 0.6A, 则电源电压是 __2___V.19．(2019 ?南充)如图甲所示，电源电压保持不变，小灯泡L标有“ 6V3W字样，图乙是经过小灯泡的电功率随其两头电压变化的图象。

滑动变阻R1的最大值为40Ω，定值电阻R2 =10 Ω，当闭合 S、S1、断开 S2、P 在中点时， R2的功率为0.9W ，电源电压为 ____9___V ，当闭合 S、S2、断开 S1、小灯泡功率为 1.6W 时，滑动变阻器连人电路中的阻值Ω 。

31.（ 2019·铜仁）把1kg的水从60℃开始加热至沸腾，温度随时间变化的图像如图，由图像可知，水的沸点是℃;水从70℃加热至90℃需要汲取的热量是J; 水沸腾时，水面上方的气压一个标准大气压( 最后一空选填“大于”“小于”或“等于”) 。

2019-2020年中考物理专题复习《专题复习图像信息问题解题攻略》教学设计二、考査功能：试题对学生的能力考查主要涉及实验设计能力，数据读取、分析与处理能力，图像的识别与分析能力，运用数学工具的能力等。

一、考査重点和热点：图像信息类试题是以图像、图形和数据表格为试题的信息来源．图像、图表或数据表格一般都含有题目需求的信息，这类题目的图像信息量大，较为隐蔽．它的取材范围较广，内容可能源自教材，也有的涉及高新技术或环保、能源等社会热点问题．三、考查难点：在解答这类试题的过程中，要仔细观察、挖掘图像所含的信息，并对所得到的信息进行分类、合成、提取、加工，最终求得问题的解答。

四、题型分析：题型1：图像分析与计算【例1】（xx·上海中考）甲、乙两物体先后从同地沿同方向做匀速直线运动。

甲比乙先运动2 秒，甲运动6 秒时通过的路程为 6 米，此时甲、乙间的距离为 2米。

在图所示的a、b、c三条图线中，乙的s-t图（）A.一定是图线aB.一定是图线bC.可能是图线bD.可能是图线c【思路点拨】由于甲运动6s通过的路程为6m，可判断出图线a为甲的运动图像；甲比乙先运动2s，所以此时乙的运动时间为4s，在图上另外两条图线4s是的路程分别是6m、8m，根据此时甲、乙间的距离为2m，可知乙的s-t图线可能是c，故选D。

【完全解答】D【例2】分别由甲、乙两种物质组成的不同物体，其质量与体积的关系如图所示，分析图像可知，两种物质的密度之比为（）A.1：2B.2：1C.4：1D.8：1【思路点拨】由图象可知，当m甲=40g时，V甲=10cm3；当m乙=10g时，V乙=20cm3，则甲乙的密度分别为：ρ甲===4g/cm3；ρ乙===0.5g/cm3，所以，甲乙的密度之比：ρ甲：ρ乙=4g/cm3：0.5g/cm3=8：1．故选D。

【完全解答】D【方法技巧】所谓图像信息题，就是根据实际问题所表现出来的图像，要求考生依据所给的信息，运用所学的知识对其进行整理、分析、加工和处理。

2019年中考物理试题分类汇编——质量与密度图像分析专题1.(2019衡阳，17)如图是甲、乙两种液体的质量与体积关系图像，将相同的木块分别放入盛有甲、乙两种液体的容器a和b中，待木块静止时，两容器液面相平，下列说法正确的是A.a容器盛的是甲液体，b容器盛的是乙液体B.木块在a容器内排开液体的质量较大C.a、b两容器底部受到液体的压强相等D.a、b两容器中木块下表面受到液体的压强相等2.（2019 青岛，3）如图为甲、乙两种物质的m-V 图象。

下列说法正确的是A.体积为 20cm3 的甲物质的质量为 10gB.乙物质的密度与质量成正比甲物质的密度比乙的密度小C.甲、乙质量相同时，乙的体积是甲的 2 倍D.甲、乙质量相同时，乙的体积是甲的 2 倍3.（2019呼和浩特，7）下列说法正确的是A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用甲图表示B.水平面上静止的质量均匀、形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用乙图表示C. 对于不同物质，质量相同时，其密度与体积的关系可以用丙图表示D. 流体产生的压强，其压强与流速变化的关系可以用丁图表示4.（2019江西，17）处理物理实验数据时，经常选用坐建立坐标系。

如图所示，所建立的坐标系符合物理要求的是5.(2019荆门，21)重16N的正方体物块沉在面积很大的容器底部，现用一根细线将物块提出水面，物块所受的浮力F随物块上升的距离h变化关系如图所示，已知水的密度为1.0×103kg/m3，则下列说法中正确的是A．物块的边长为0.5mB．物块在出水前细线的拉力恒为5.0NC．物块的密度为1.6×103kg/m3D．物块沉在水槽底部时，水在物块上表面处产生的压强为6.0×103Pa6.(2019扬州，11）在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m及液体的体积V，得到几组数据并绘出如图所示的m-V图像，下列说法正确的是铝A. 量杯质量为 40gB. 40cm 3 的该液体质量为40gC. 该液体密度为 1.25g/cm 3D. 该液体密度为 2g/ cm 37.（2019乐ft ，33）如图甲所示，一个质量为270g 的铝块悬挂在弹簧测力计的挂钩上，铝块的下表面刚好接触某未知液体的液面。

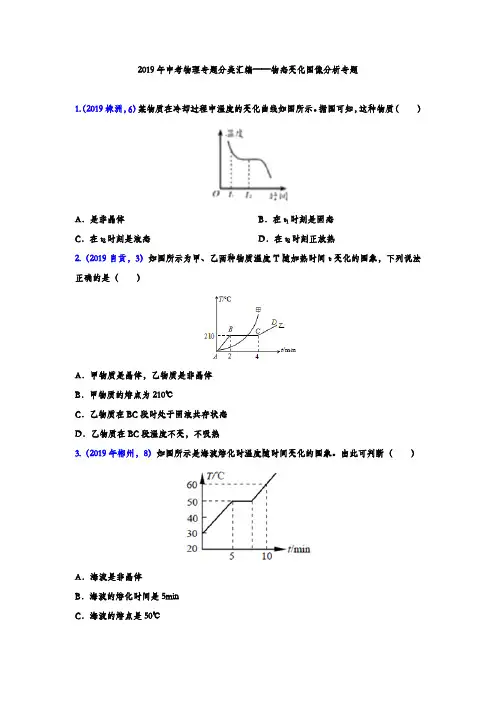

2019年中考物理专题分类汇编——物态变化图像分析专题1.（2019株洲，6）某物质在冷却过程中温度的变化曲线如图所示。

据图可知，这种物质（）A．是非晶体B．在t1时刻是固态C．在t2时刻是液态D．在t2时刻正放热2.（2019自贡，3）如图所示为甲、乙两种物质温度T随加热时间t变化的图象，下列说法正确的是（）A．甲物质是晶体，乙物质是非晶体B．甲物质的熔点为210℃C．乙物质在BC段时处于固液共存状态D．乙物质在BC段温度不变，不吸热3.（2019年郴州，8）如图所示是海波熔化时温度随时间变化的图象。

由此可判断（）A．海波是非晶体B．海波的熔化时间是5minC．海波的熔点是50℃D．海波在熔化过程中吸收热量，温度升高4.（2019苏州，10）如图甲所示，将质量相等的冰和烛蜡分别装在两个相同的试管中，放入装有水的烧杯中加热绘制出温度随时间变化的图像如图乙所示.下列说法正确的是A. 图甲中的实验装置，安装时应按照“由上到下”的顺序B. 图甲中两试管放在同一烧杯中加热，可以控制相同时间内冰和烛蜡吸收的热量相同C. 由图乙可知，A图线对应物质的内能先增大后不变再增大D. 由图乙可知，B图线对应的物质是冰5.（2019鄂州，2）如图所示是加热-30℃的冰时温度随时间变化的图像，根据图像下列判断正确的是A. BC段是冰的熔化过程，温度不变，说明熔化不需要吸热B. 水的沸点是98℃，说明当地的大气压高于一个标准大气压C. 冰熔化时温度保持0℃不变，说明冰是晶体D. 加热相同时间时，冰升温比水快，说明冰的比热容比水大6.（2019临沂，17）右图是某种固态物质加热变成液态时温度随时间变化的曲线。

由图可知该物质（）A. 是晶体，熔化持续了8minB. 在A点是液态，B点是固态C. 在A点的内能比B点的小D. 在OA段的比热容比BC段的大7.（2019淄博，4）图甲是“探究水沸腾时温度变化的特点”的实验装置，图乙是描绘的温度随时间变化的图像。

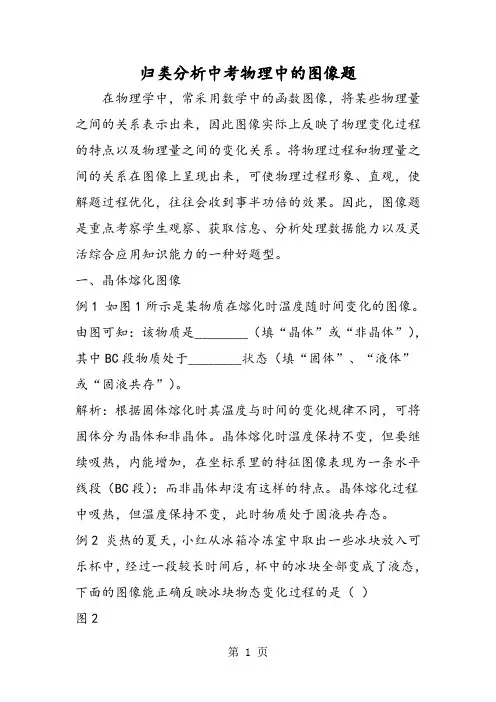

归类分析中考物理中的图像题在物理学中，常采用数学中的函数图像，将某些物理量之间的关系表示出来，因此图像实际上反映了物理变化过程的特点以及物理量之间的变化关系。

将物理过程和物理量之间的关系在图像上呈现出来，可使物理过程形象、直观，使解题过程优化，往往会收到事半功倍的效果。

因此，图像题是重点考察学生观察、获取信息、分析处理数据能力以及灵活综合应用知识能力的一种好题型。

一、晶体熔化图像例1 如图1所示是某物质在熔化时温度随时间变化的图像。

由图可知：该物质是________（填“晶体”或“非晶体”），其中BC段物质处于________状态（填“固体”、“液体”或“固液共存”）。

解析：根据固体熔化时其温度与时间的变化规律不同，可将固体分为晶体和非晶体。

晶体熔化时温度保持不变，但要继续吸热，内能增加，在坐标系里的特征图像表现为一条水平线段（BC段）；而非晶体却没有这样的特点。

晶体熔化过程中吸热，但温度保持不变，此时物质处于固液共存态。

例2 炎热的夏天，小红从冰箱冷冻室中取出一些冰块放入可乐杯中，经过一段较长时间后，杯中的冰块全部变成了液态，下面的图像能正确反映冰块物态变化过程的是（）图2解析：冰块是晶体，由固态变成液态属于熔化过程，所以此图像应属于晶体的熔化图像；且冰的熔点是0℃。

由此可以判断图像应是B。

二、物质的质量与体积图像例3 分别由不同物质a、b、c组成的三个实心体，它们的体积和质量的关系如图3所示，由图可知下列说法正确的是（）A．a物质的密度最大B．b物质的密度是1．0×103kg/m3C．c物质的密度是a的两倍D．b、c的密度与它们的质量、体积有关解析：密度是物质本身的一种特性，只跟物质种类有关，与物质的质量和体积无关。

图像中横轴表示质量，单位是Kg，纵轴表示体积，单位是m3。

我们可以假定体积都是2×10-3m3，从图像中可以看出A．B．c三种物质对应的质量分别为1Kg、2Kg、4Kg，根据密度公式可知ρa=0．5×103Kg/m3；ρb=1．0×103Kg/m3；ρc=2．0×103Kg/m3。

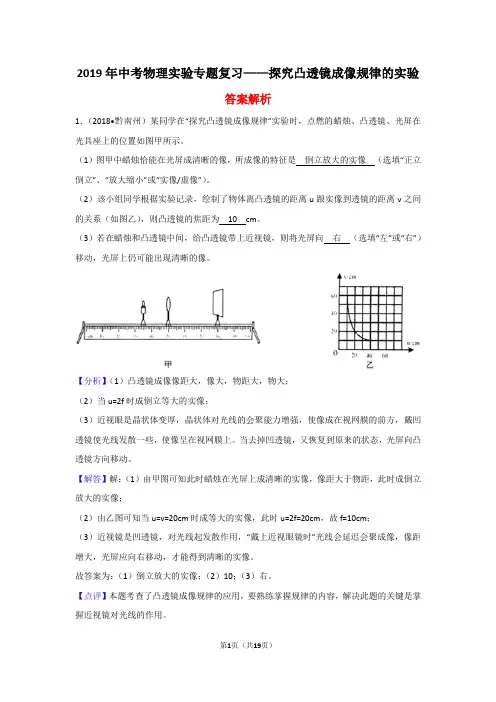

2019年中考物理实验专题复习——探究凸透镜成像规律的实验答案解析1．（2018•黔南州）某同学在“探究凸透镜成像规律”实验时，点燃的蜡烛、凸透镜、光屏在光具座上的位置如图甲所示。

（1）图甲中蜡烛恰能在光屏成清晰的像，所成像的特征是倒立放大的实像（选填“正立倒立”、“放大缩小”或“实像/虚像”）。

（2）该小组同学根据实验记录，绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图乙），则凸透镜的焦距为10cm。

（3）若在蜡烛和凸透镜中间，给凸透镜带上近视镜，则将光屏向右（选填“左”或“右”）移动，光屏上仍可能出现清晰的像。

【分析】（1）凸透镜成像像距大，像大，物距大，物大；（2）当u=2f时成倒立等大的实像；（3）近视眼是晶状体变厚，晶状体对光线的会聚能力增强，使像成在视网膜的前方，戴凹透镜使光线发散一些，使像呈在视网膜上。

当去掉凹透镜，又恢复到原来的状态，光屏向凸透镜方向移动。

【解答】解：（1）由甲图可知此时蜡烛在光屏上成清晰的实像，像距大于物距，此时成倒立放大的实像；（2）由乙图可知当u=v=20cm时成等大的实像，此时u=2f=20cm，故f=10cm；（3）近视镜是凹透镜，对光线起发散作用，“戴上近视眼镜时”光线会延迟会聚成像，像距增大，光屏应向右移动，才能得到清晰的实像。

故答案为：（1）倒立放大的实像；（2）10；（3）右。

【点评】本题考查了凸透镜成像规律的应用，要熟练掌握规律的内容，解决此题的关键是掌握近视镜对光线的作用。

2．（2018•荆门）在探究凸透镜成像规律时，小明在光具座上依次摆放了蜡烛、凸透镜、光屏，并调节它们中心在一高度上。

（1）如图甲，当他将蜡烛、光屏位置固定后，左右移动透镜，发透镜在①②两个位置时，屏上都能得到倒立的像，则镜在①位置相比在②位置时，所上得到的像较小（选填“较大”或“较小”）。

（2）当他将透镜和光屏的位置固定后，发现无论怎么移动蜡烛，在屏上都不能得到像（光具座足够长），为了在屏上得到清晰的像，他应将凸透镜远离（选填“靠近”或“远离”）光屏移动一些。

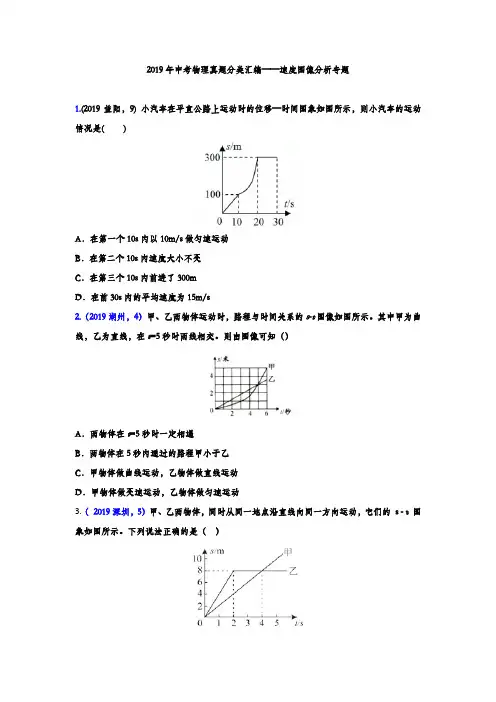

2019年中考物理真题分类汇编——速度图像分析专题1.(2019益阳，9) 小汽车在平直公路上运动时的位移—时间图象如图所示，则小汽车的运动情况是( )A．在第一个10s内以10m/s做匀速运动B．在第二个10s内速度大小不变C．在第三个10s内前进了300mD．在前30s内的平均速度为15m/s2.（2019湖州，4）甲、乙两物体运动时，路程与时间关系的s-t图像如图所示。

其中甲为曲线，乙为直线，在t=5秒时两线相交。

则由图像可知（）A．两物体在t=5秒时一定相遇B．两物体在5秒内通过的路程甲小于乙C．甲物体做曲线运动，乙物体做直线运动D．甲物体做变速运动，乙物体做匀速运动3.（2019深圳，5）甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的s - t 图象如图所示。

下列说法正确的是（）A. 2 ~ 4 s 内乙做匀速直线运动B. 4s 时甲、乙两物体的速度相等C. 0 ~ 4 s 内乙的平均速度为2m / sD. 3s 时甲在乙的前方4.(2019上海，7)甲、乙两车分别在同一直线上的M、N 两点(M、N间距为20米),同时相向做匀速直线运动,它们的s-t图像分别如图1(a)和(b)所示,若甲、乙的速度分别为v 甲、v乙,经过t秒,甲、乙相距10 米。

则A.v甲<v乙,t一定为10秒B.v甲<v乙,t可能为30秒C.v甲=v乙,t可能为10秒D.v甲=v乙,t可能为30秒5.（2019乐山，8）如图为某物体做直线运动时路程随时间变化的图象，由图象可知该物体A．在0~20s时间内的速度比在30~40s时间内的速度大B．在整个40s时间内都做匀速直线运动C．在整个40s时间内的平均速度为2m/sD．在20~30s内物体的速度为40m/s6.（2019泸州，9）甲、乙两车在一平直公路上沿同一方向运动，其中甲车做匀速直线运动。

甲、乙两车的位置x随时间t变化的图象如图所示。

下列说法中正确的是（）A. 在t=0时刻，甲、乙两车在同一位置B. 在0到t1时间内，甲、乙两车的速度相等C. 在t1到t2时间内，甲、乙两车通过的路程相等D. 在0到t2时间内，乙车做匀速直线运动7.（2019大庆，5）在一年一度的大庆市“黎明湖端午龙舟赛”中，有人对某组在平行赛道上比赛的甲乙两队龙舟的速度与时间关系进行了仔细研究，得出了甲乙的速度与时间关系图象如图。

第一章《机械运动》知识点1：长度和时间的测量1．长度的测量：（1）长度单位及换算：1 km ＝_1000__m 1 m ＝_10_dm ＝100 cm（2）刻度尺的使用：①选②放③读④记2.时间的测量：（1）时间单位及换算：1 h ＝__60__min ＝__3__600__s（2）停表的使用：①调②按③停④读3.测量误差和测量错误的区别：①性质②产生原因③减小或避免的方法知识点2：运动的描述1．机械运动：在物理学中，我们把物体位置的变化叫做机械运动。

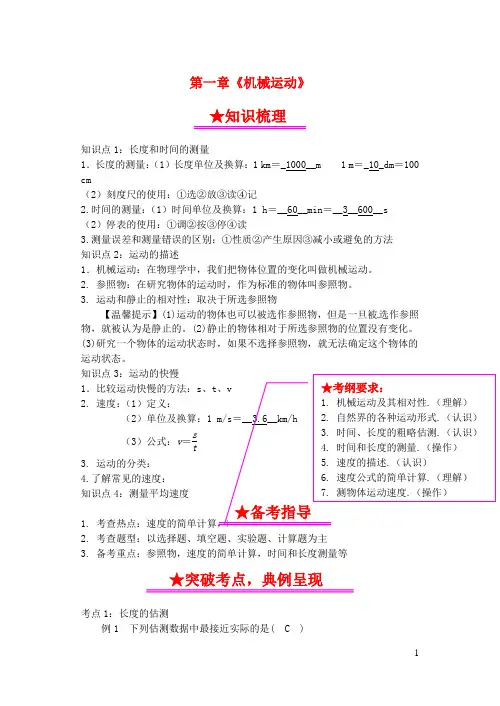

2. 参照物：在研究物体的运动时，作为标准的物体叫参照物。

3. 运动和静止的相对性：取决于所选参照物【温馨提示】(1)运动的物体也可以被选作参照物，但是一旦被选作参照物，就被认为是静止的。

(2)静止的物体相对于所选参照物的位置没有变化。

(3)研究一个物体的运动状态时，如果不选择参照物，就无法确定这个物体的运动状态。

知识点3：运动的快慢1．比较运动快慢的方法：s 、2. 速度：（1）定义：（2）单位及换算：（3）公式：v ＝s t 3. 运动的分类：4.了解常见的速度：知识点4：测量平均速度1. 2. 考查题型：以选择题、填空题、实验题、计算题为主3. 备考重点：参照物，速度的简单计算，时间和长度测量等考点1：长度的估测例1 下列估测数据中最接近实际的是( C )★知识梳理★突破考点，典例呈现A．洗澡水的温度约为60 ℃ B．人正常步行速度约5 m/sC．中学生课桌的高度约为80 cm D．物理课本的质量约是2 kg方法点拨：估测类型的题目，都是日常生活中常见的一些基本数据，或者是与本地气温、昼夜交替等相关，或是与我们身体相关的数据，更可能是我们的学习中司空见惯又熟视无睹的物品。

要正确解决这类问题，需做个有心人，多观察生活、多积累、多识记，这样才能在众多的数据中，甄别出最接近实际的那个。

利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对取值范围合理估测。

2019年中考物理试题分类汇编——简单机械图像分析专题1.(2019北京，20)某同学用滑轮组提升物体，绳子自由端竖直移动的距离随时间变化的关系如图中图线a所示，物体上升的高度随时间变化的关系如图中图线b所示。

已知物体的质量为450g，所用动滑轮的质量为50g，绳子自由端的拉力F为1.3N，g取10N/kg。

在0～2s的过程中，下列说法中正确的是（）A．绳子自由端移动的速度为5.0cm/sB．拉力F的功率为0.26WC．有用功为0.45JD．滑轮组的机械效率为90%2.（2019株洲，15）在测量图甲所示滑轮组机械效率η的实验中，通过改变物重G或动滑轮重G动进行多次实验，得到了形如图乙所示的效率与物重或动滑轮重的关系，图中纵轴表示机械效率的倒数η﹣1，若不计绳重与摩擦，则橫轴可能表示（）A．G B．G﹣1C．G动D．3.（2019大庆，9）汽车在平直公路上以速度V0匀速行驶，发动机功率为P，牵引力为F，t 1时刻开始，司机减小了油门，使汽车保持恒定功率P 行驶，到t 2时刻，汽车又开始做匀速直线运动，速度为v，已知运动过程中汽车所受阻力f 恒定不变，汽车牵引力F 随时间变化的图象如图所示，则（）A．t 1至t 2时间内，汽车做加速运动B．F 0＝2fC．t 2时刻之后，汽车将保持功率P 0行驶D．v＝v 04.（2019长沙，17）在科技节，小海用传感器设计了如图甲所示的力学装置，杠杆OAB 始终在水平位置保持平衡，O 为杠杆的支点，OB＝3OA，竖直细杆a 的上端通过力传感器连在天花板上，下端连在杠杆的A 点，竖直细杆b 的两端分别与杠杆和物体M 固定，水箱的质量为0.8kg，不计杠杆、细杆及连接处的重力。

当图甲所示的水箱中装满水时，水的质量为3kg。

力传感器可以显示出细杆a 的上端受到作用力的大小，图乙是力传感器的示数大小随水箱中水的质量变化的图象，（取g＝10N/kg）（1）图甲所示的水箱装满水时，水受到的重力为N；（2）物体M 的质量为kg；（3）当向水箱中加入质量为1.1kg 的水时，力传感器的示数大小为F，水箱对水平面的压强为p 1；继续向水箱中加水，当力传感器的示数大小变为4F 时，水箱对水平面的压强为p 2，则p 1：p 2＝。

中考物理作图题精选与考点分析——以2019江苏省物理中考题为例作图题，虽分值不高，但属于整个中学阶段必考题型之一！这类题有没有解题技巧呢？本篇就从江苏省各地市最新中考题的角度出发，来帮助同学们了解、掌握这类题！1、（2019镇江市中考，6分）请按题目要求作答。

（1）图1中，小磁针处于静止状态，请在虚线框内标出电源和螺线管极性；（2）图2中，F、O分别为凸透镜的焦点和光心。

请将两条光线的光路图补充完成；（3）图3中，插座的一部分已正确地接入家庭电路。

请将其他部分也正确地接入家庭电路。

【考点】（1）安培定则，磁场的性质。

（2）凸透镜光路图画法。

（3）家庭电路解法。

【分析】（1）在磁场中，小磁针静止时北极所指的方向就是该点的磁场方向，且磁铁周围的磁感线都是从N极出来进入S极，则可以判断螺线管的左端为N极，右端为S极；根据安培定则得，电源电流由左端流出，由右端流入，则电源左端为正极，右端为负极。

（2）平行于主光轴的光线经凸透镜折射后将过焦点、过光心的光线经凸透镜折射后传播方向不改变画出对应的折射光线。

（3）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

电灯安装时，火线通过开关进灯座。

如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线；【答案】2.(2019南京中考，6分)按要求作图（请保留作图痕迹）。

（1）完成图甲中的光路图；（2）图乙中物块正水平向左滑动并压缩弹簧，在O画出物体受力分析示意图；（3）根据小磁针静止时所指方向，在图丙中画出通过小磁针中心的一条磁感线，并标出电源正极。

【考点】（1）透镜的光路图。

（2）力的示意图，弹簧弹力和滑动摩擦力方向的判定。

（3）电磁感应，通电螺线管N/S的判定，磁感线的画法。

【分析】(1)射向凹透镜另一侧焦点的光线，经凹透镜折射后，折射光线平行于主光轴。

(2)向左滑动并压缩弹簧，弹力的方向与弹簧形变的方向相反。

滑动摩擦力方向和运动方向相反。

(3)根据右手螺旋定则可以判断电源正极。
