ISO-2768未注尺寸公差未注形位公差及表面粗糙度

ISO2768公差速查表1 – 线性尺寸允许的偏差(不包括损坏边缘)值用mm表示公差等级公称尺寸允许的偏差名称描述0.51) ~ 3>3 ~ 6>6 ~ 30>30 ~ 120>120 ~ 400>400 ~ 1000>1000 ~ 2000>2000 ~ 4000 f精密级±0.05±0.05±0.1±0.15±0.2±0.3±0.5-m中等级±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2c粗糙级±0.2±0.3±0.5±0.8±1.2±2±3±4v最粗级-±0.5±1±1.5±2.5±4±6±81) 低于0.5mm的公称尺寸，偏差应在公称尺寸后标出。

表2 – 损坏边缘线性尺寸允许的偏差(倒圆半径和倒角高度)值用mm表示公差等级公称尺寸允许的偏差名称描述0.5 1) ~ 3> 3 ~ 6> 6f精密级±0.2±0.5±1m中等级c粗糙级±0.4±1±2v最粗级1) 低于0.5mm的公称尺寸，偏差应在公称尺寸后标出。

表3 - 角度尺寸允许的偏差值用mm表示公差等级根据长度(mm)所允许角的短边的角度偏差名称描述≤10>10 ~ 50> 50 ~ 120>120 ~ 400> 400f精密级±1˚±0˚30´±0˚20´±0˚10´±0˚5´m中等级c粗糙级±1˚30´±1˚±0˚30´±0˚15´±0˚10´v最粗级±3˚±2˚±1˚±0˚30´±0˚20´表1 – 平直度和平面度通用公差表 4 – 圆周跳动通用公差值用mm表示值用mm表示公差等级公称长度范围的平直度和平面度通用公差公差等级 圆周跳动公差≤10>10-30>30-100>100-300>300-1000>1000-3000H 0.1H0.020.060.10.20.30.4K 0.2K0.050.10.20.40.60.8L 0.5L0.10.20.40.8 1.2 1.6表 2 – 直度通用公差表 3 – 对称性通用公差值用mm表示值用mm表示公差等级公称长度短直角边的 直度公差公差等级公称长度短直角边的 直度公差≤100 >100-300 >300-1000>1000-3000≤100 >100-300 >300-1000>1000-3000H0.20.30.40.5H0.5K0.40.60.81K0.60.81 L0.61 1.52L0.61 1.52ISO2768公差速查表表1 – 线性尺寸允许的偏差(不包括损坏边缘) 值用mm表示表2 - 角度尺寸允许的偏差 值用mm表示表3 – 损坏边缘线性尺寸允许的偏差(倒圆半径和倒角高度) 值用mm表示表4 – 平直度和平面度通用公差 值用mm表示公差等级称长度范围的平直度和平面度通用公差表 5 – 直度通用公差 值用mm表示≤10>10～30>30～100>100～300>300～1000>1000～3000公差等级公称长度短直角边的直度公差H 0.020.060.10.20.30.4≤100 >100～300>300～1000>1000～3000K 0.050.10.20.40.60.8H 0.20.30.40.5L0.10.20.40.81.21.6K 0.40.60.81L0.611.52表6 – 对称性通用公差 值用mm表示公差等级公称长度短直角边的直度公差表7 – 圆周跳动通用公差 值用mm表示≤100>100～300>300～1000>1000～3000公差等级圆周跳动公差H 0.5H 0.1K 0.60.81K 0.2L0.611.52L0.5。

ISO 2768-MH 标准ISO 2768-MH 标准是关于未标注公差（Unmarked Tolerance）的一项国际标准。

ISO 2768 系列标准分为三个部分：1. ISO 2768-1:1998，题为“Geometrical tolerances for components - Part 1: General tolerance specifications”），2. ISO 2768-2:1998 (“Geometrical tolerances for components - Part 2: tolerances for form, location and orientation”),3. ISO 2768-3:1998 (“Geometrical tolerances for components - Part 3: tolerances for surface texture”).ISO 2768-MH 标准中的“MH”表示一般公差（General Tolerance）。

在这个级别中，公差值根据尺寸范围和精度要求进行分类。

以下是一般公差等级中的部分尺寸范围和公差值：- 0-6：正负 0.1- 6-30：正负 0.2- 30-120：正负 0.3- 120-400：正负 0.5这些公差值仅作为一般指导，实际应用时可能需要根据具体需求进行调整。

ISO 2768-MH 标准主要应用于工程领域、制造业和机械加工领域，以确保产品和零部件的尺寸、形状和位置公差符合要求，从而提高产品的性能和可靠性。

此外，我国针对 ISO 2768-MH标准制定了相应的国家标准GB/T1804，两者基本等同。

在实际应用中，可以根据具体需求选择合适的国际或国内标准来指导生产和设计。

ISO-2768未注尺寸公差、未注形位公差及表面粗糙度ISO-2768未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。

（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

四、表面粗糙度零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm) 取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列。

ISO 2768-1一般公差—第1部分：无专门说明的线性和角度尺寸公差一般公差-第1部分：无专门公差说明的线性和角度尺寸的公差1 范围本ISO 2768部分目的是简化图纸说明并对无专门说明的4个公差等级的线性和角度尺寸的一般公差进行技术说明。

备注1-对线性和角度尺寸规定公差的规定在附录A中进行说明。

本标准部分应用于金属切削加工成的产品或金属板材成型产品的尺寸。

备注2- 这些公差还可适用于不同于金属的其他材料。

3当具有相似的国际标准或计划采用类似的标准，举例来说，铸件见标准ISO 8062 1）。

本ISO 2768标准部分仅用于以下无专门公差说明的尺寸：a）线性尺寸（例如外部尺寸，内部尺寸，步长，直径，半径，距离，外部半径和斜高）；b）角度尺寸包括通常不说明的角度尺寸，例如直角（90°），除非参考ISO 2768-2或采用正多边形的角度；c）机加工装配件的线性和角度尺寸。

本标准不适用以下尺寸：a）采用其他标准一般公差规定的线性和角度尺寸。

b）辅助尺寸包括括号内的。

c）理论上精确尺寸包括在矩形括号内的。

2 概述当选择公差等级时，应考虑各个车间习惯采用的精度。

如果要求更小的公差或对个别零件更经济的考虑允许较大的公差时，则这样的公差应在靠近对应的名义尺寸处进行说明。

当图纸或相关技术说明涉及的部件符合ISO 2768第4，5章节，则线性和角度尺寸应用一般公差。

如果在其他加工处理过程中采用一般公差，如在其他标准中有说明，则应将这些说明注在图纸和相关技术说明上。

对未加工完成和加工完成表面之间的尺寸，举例来说，对无直接指出个别公差的铸造或浇注件，其两个公差中较大的一个在应用时应进行讨论，对浇注件，见ISO 8082 1）。

3 参考标准以下标准包含参考的ISO 2768部分规定。

在出版时，说明版本是有效的。

所有标准可进行修订，并且根据ISO 2768部分取得一致的当事人鼓励采用以下标准最新的版本。

IEC和ISO 成员应保持对当前有效的国际标准的注册。

第一部分 未注线性公差以及角度公差前言此规范适用于机加件以及钣金弯曲件的未注线性以及角度公差。

但不适用于以下三种情况：（1）标注出参考其他标准的线性以及角度公差。

（2）打括号的参考尺寸（3）矩形框标注的理论尺寸。

一、线性尺寸公差线性尺寸的定义：线性尺寸包括外形尺寸，内形尺寸，台阶尺寸，直径，半径，距离，倒圆半径与倒角高度尺寸。

线性尺寸公差见表一、表二。

表一 线性尺寸的极限偏差（除倒圆半径与倒角高度尺寸）单位：mm 公差等级 不同尺寸范围的极限偏差符号表示 描述 0.5至3大于3≤6大于6≤30大于30≤120大于120≤400大于400≤1000大于1000≤2000大于2000≤4000f 好±0.05 ±0.05±0.1±0.15±0.2 ±0.3 ±0.5 －m 中等±0.1 ±0.1 ±0.2±0.3 ±0.5 ±0.8 ±1.2 ±2c 粗糙±0.2 ±0.3 ±0.5±0.8 ±1.2 ±2 ±3 ±4v 非常粗糙－ ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8注：对于基本尺寸小于0.5mm的，极限偏差应标注在基本尺寸的旁边。

表二 倒圆半径与倒角高度尺寸的极限偏差单位：mm公差等级不同尺寸范围的极限偏差符号表示描述0.5至3大于3≤6大于6f 好m 中等±0.2±0.5±1c 粗糙v 非常粗糙±0.4±1±2注：对于基本尺寸小于0.5mm的，极限偏差应标注在基本尺寸的旁边。

二、角度尺寸公差角度尺寸定义：角度尺寸还包括正多边形的角度，以及未明确标注出角度的垂直关系（90°）。

ISO 2768-2-1998 未单独注出公差的要素的形位公差第1版1998年11月15日——————————————————————————————————————————————————————————————————————————————一样公差——第2部分：未单独注出公差的要素的形位公差————————————————————————————————————————————————————————————————————参考号ISO 2768-2：1998（E）前言ISO（国际标准化组织）是由各国标准团体（ISO成员团体）组成的世界范畴的联合组织。

国际标准的制定工作由ISO各技术委员会进行。

每个成员团体，对某一主题的技术委员会感爱好，就有权参加该委员会工作。

与ISO保持联系的政府的或非政府的国际组织，也可参加有关工作。

在电工技术标准化方面，ISO与国际电工委员会（IEC）保持紧密合作关系。

在ISO批准成为国际标准往常，被技术委员会采纳的国际标准草案经各成员团体表决。

按照ISO导则，须有75%以上的成员团体投票赞成，方可通过。

国际标准ISO 2768-2由ISO / TC 3“极限与配合”技术委员会起草。

本ISO 2768-2的第1版和ISO 2768-1：1989一起取消并替代ISO 27 68：1973。

ISO 2768在“一样公差”主标题下，由以下部分构成：——第1部分：“未单独注出公差的线性和角度尺寸的公差”——第2部分：“未单独注出公差的要素的形位公差”ISO 2768的本部分标准的附录A和附录B差不多上提示性的附录。

ISO 1989版权所有。

未经出版者书面许可，不得对本出版物的任何部分进行复制或以任何形式或方式，通过电子、机械包括影印、缩微胶卷或其他方式加以利用。

国际标准化组织瑞士印刷导言构成零件的所有要素总是具有一定的尺寸和几何形状。

由于尺寸误差和几何特点（形状、方向和位置）误差的存在，零件的功能要求必须对它们加以限制，当超过该极限偏差数值时，会损害其功能。

德国标准1991年6月一般公差第1部分：未注长度与角度公差前言ISO(Internationale Organisatioon fuer Normung)是世界统一的国际标准研究所。

ISO-成员体)。

编制国际标准属于ISO技术委员会的责任。

每个成员体，如其对某个课题感兴趣就可以参加此课题的技术委员会，在这个委员会共同工作。

与ISO有联系的国际(国家的和非国家的)组织也可以参加工作。

ISO与国际电工委员会(IEC)在所有电工技术标准领域密切合作。

由技术委员会通过的国际标准草案在它被确认为国际标准的建议以前，首先呈送各成员体。

如表决的成员体75%赞成，那么草案按ISO的议事规则通过为ISO。

国际标准ISO 2768-1由ISO/TC 3“极限尺寸和配合”技术委员会编制。

本版ISO2768-1和ISO2768-2：1989一起代替ISO2768：1973。

ISO2768在主标题“一般公差”下包括如下部分：---第1部分：未注长度和角度公差。

---第2部分：未注形状和位置公差。

引言零件的形状元素有尺寸和几何形状。

由于尺寸偏差和几何特性偏差(形状、方向和位置)零件必须有公差。

若超过了公差，那么功能就要受损害。

公差在图纸上应是完整的，以便确保包括所有尺寸元素和几何形状元素的质量，也就是说不允许保留含糊或在评价车间和检验时听天由命。

在使用尺寸、形状和位置的一般公差的条件下，满足这个条件的任务就可简化。

1 目的ISO2768的这部分用来简化图纸并包含不用单独标注的长度和角度的一般公差，分四个级别。

说明1：长度和角度的一般公差草案在附录A中描述。

ISO2768的这部分可用于金属半成品通过切削或冲压变形形成的形状元素。

说明2：这套公差对非金属也可使用。

说明3：类似的铸件公差国际标准已经有或尚在编制，如ISO80621)。

ISO2768的这部分只适用于下列未单独标注公差的尺寸：a)长度尺寸(如外部尺寸、内部尺寸、台阶尺寸、直径、半径、距离、弯曲半径及倒角尺寸)b)一般不标注的角度尺寸，如若在 ISO2768第2部分未规定的直角(90o) 或等分的角。

ISO 2768-1一般公差—第1部分：无专门说明的线性和角度尺寸公差第1部分：无专门公差说明的线性和角度尺寸的公差1 范围本ISO 2768部分目的是简化图纸说明并对无专门说明的4个公差等级的线性和角度尺寸的一般公差进行技术说明。

备注1-对线性和角度尺寸规定公差的规定在附录A中进行说明。

本标准部分应用于金属切削加工成的产品或金属板材成型产品的尺寸。

备注2- 这些公差还可适用于不同于金属的其他材料。

3当具有相似的国际标准或计划采用类似的标准，举例来说，铸件见标准ISO 8062 1）。

本ISO 2768标准部分仅用于以下无专门公差说明的尺寸：a）线性尺寸（例如外部尺寸，内部尺寸，步长，直径，半径，距离，外部半径和斜高）；b）角度尺寸包括通常不说明的角度尺寸，例如直角（90°），除非参考ISO 2768-2或采用正多边形的角度；c）机加工装配件的线性和角度尺寸。

本标准不适用以下尺寸：a）采用其他标准一般公差规定的线性和角度尺寸。

b）辅助尺寸包括括号内的。

c）理论上精确尺寸包括在矩形括号内的。

2 概述当选择公差等级时，应考虑各个车间习惯采用的精度。

如果要求更小的公差或对个别零件更经济的考虑允许较大的公差时，则这样的公差应在靠近对应的名义尺寸处进行说明。

当图纸或相关技术说明涉及的部件符合ISO 2768第4，5章节，则线性和角度尺寸应用一般公差。

如果在其他加工处理过程中采用一般公差，如在其他标准中有说明，则应将这些说明注在图纸和相关技术说明上。

对未加工完成和加工完成表面之间的尺寸，举例来说，对无直接指出个别公差的铸造或浇注件，其两个公差中较大的一个在应用时应进行讨论，对浇注件，见ISO 8082 1）。

3 参考标准以下标准包含参考的ISO 2768部分规定。

在出版时，说明版本是有效的。

所有标准可进行修订，并且根据ISO 2768部分取得一致的当事人鼓励采用以下标准最新的版本。

IEC和ISO 成员应保持对当前有效的国际标准的注册。

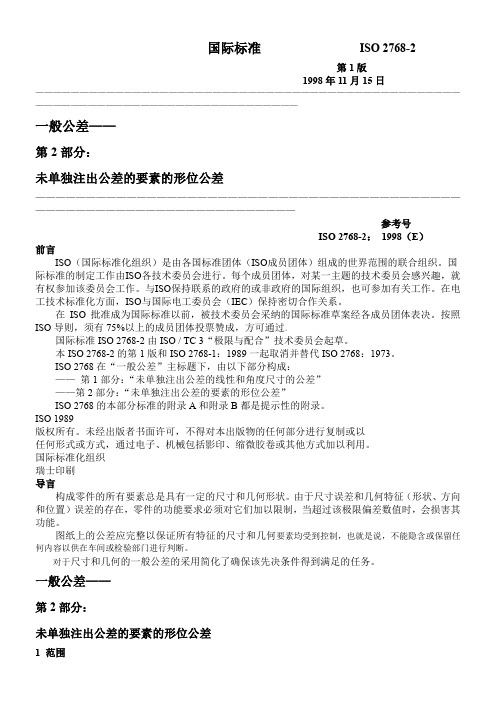

国际标准ISO 2768-2第1版1998年11月15日——————————————————————————————————————————————————————————————————————————————一般公差——第2部分：未单独注出公差的要素的形位公差————————————————————————————————————————————————————————————————————参考号ISO 2768-2：1998（E）前言ISO（国际标准化组织）是由各国标准团体（ISO成员团体）组成的世界范围的联合组织。

国际标准的制定工作由ISO各技术委员会进行。

每个成员团体，对某一主题的技术委员会感兴趣，就有权参加该委员会工作。

与ISO保持联系的政府的或非政府的国际组织，也可参加有关工作。

在电工技术标准化方面，ISO与国际电工委员会（IEC）保持密切合作关系。

在ISO批准成为国际标准以前，被技术委员会采纳的国际标准草案经各成员团体表决。

按照ISO导则，须有75%以上的成员团体投票赞成，方可通过。

国际标准ISO 2768-2由ISO / TC 3“极限与配合”技术委员会起草。

本ISO 2768-2的第1版和ISO 2768-1：1989一起取消并替代ISO 2768：1973。

ISO 2768在“一般公差”主标题下，由以下部分构成：——第1部分：“未单独注出公差的线性和角度尺寸的公差”——第2部分：“未单独注出公差的要素的形位公差”ISO 2768的本部分标准的附录A和附录B都是提示性的附录。

ISO 1989版权所有。

未经出版者书面许可，不得对本出版物的任何部分进行复制或以任何形式或方式，通过电子、机械包括影印、缩微胶卷或其他方式加以利用。

国际标准化组织瑞士印刷导言构成零件的所有要素总是具有一定的尺寸和几何形状。

由于尺寸误差和几何特征（形状、方向和位置）误差的存在，零件的功能要求必须对它们加以限制，当超过该极限偏差数值时，会损害其功能。

ISO-2768未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。

（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

四、表面粗糙度零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm) 取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列。
