2016年发输变电专业案例真题解析(上午题)

  • 格式：pdf
  • 大小：949.65 KB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

2012年上午案例题及解答--注册电气注册工程师(发输变电专业)

2012年上午案例题及解答--注册电气注册工程师(发输变电专业)

2012发输变电案例(上午)专业案例题（共25题，每题2分）题1-5: 某一般性质的220kV变电站，电压等级为220/110/10kV，两台相同的主变压器，容量为240/240/120MV A，短路阻抗U k12%=14，U k13%=25，U k23%=8，两台主变压器同时运行时的负载率为65%。

220kV架空线进线2回。

110kV架空负荷出线8回。

10kV电缆负荷出线12回，设两段，每段母线出线6回，每回电缆平均长度为6km，电容电流为2A/km。

220kV母线穿越功率为200MV A，220kV母线短路容量为16000MV A，主变压器10kV出口设置XKK-10-2000-10限流电抗器一台。

请解答下列各题。

1、该变电站采用下列哪组主接线方式是经济合理，运行可靠的？（A）220kV内桥，110kV双母线，10kV单母线分段（B）220kV单母线分段，110kV双母线，10kV单母线分段（C）220kV外桥，110kV单母线分段，10kV单母线分段（D）220kV双母线，110kV双母线，10kV单母线分段答案：[ B ]解答过程：根据《电力工程电气设计手册.电气一次部分》第2-2节（1）根据第七点（二），220kV母线穿越功率200MV A，宜采用外桥接线。

（2）根据第三条（3），110～220kV配电装置，当出线回路数超过5回及以上时，采用双母线接线；DL/T5218-2005第7.1.4条，出线回路数为4回及以上时，宜采用双母线接线。

（3）根据第二条，6-10kV配电装置出线回路数为6回及以上时，采用单母线分段接线。

220kV配电装置当采用双母线接线时，增加隔离开关数量，投资增加，按经济合理性考虑，220kV配电装置采用单母线分段比较合理。

故选B。

2、请计算该变电站最大运行方式时，220kV进线的额定电流为下列哪项值？（A）1785A （B）1344A （C）819A （D）630A答案：[ B ]解答过程：根据《电力工程电气设计手册.电气一次部分》第6-1节及表6-3， 220kV 进线额定电流为：)(134422031000)20065.02402(A I g =⨯⨯+⨯⨯=3、假设该变电站220kV 母线正常为合环运行，110kV 、10kV 母线为分裂运行，则10kV 母线的短路电流应是下列哪项值？（计算过程小数点后保留三位，最终结果小数点后保留一位）（A ）52.8kA （B ） 49.8kA （C ） 15.0kA （D ） 14.8kA 答案：[ D ] 解答过程：取基准容量为100MV A ，基准电压为平均电压10.5kV 。

注册电气工程师专业考试(发输变电专业)案例分析上午真题2016年

注册电气工程师专业考试(发输变电专业)案例分析上午真题2016年

注册电气工程师专业考试(发输变电专业)案例分析上午真题2016年案例分析题案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点。

某500kV户外敞开式变电站，海拔高度400m，年最高温度+40℃、年最低温度-25℃。

1号主变压器容量为1000MVA，采用3334MVA单相自耦变压器：容量比：334/334/100MVA，额定电压：kV，接线组别Iaoio，主变压器35kV侧采用三角形接线。

本变电站35kV为中性点不接地系统。

主变35kV侧采用单母线单元制接线，无出线，仅安装无功补偿设备，不设总断路器。

请根据上述条件计算、分析解答下列各题。

1. 若每相主变35kV连接用导体采用铝镁硅系(6063)管型母线，导体最高允许温度+70℃，按回路持续工作电流计算，该管型母线不宜小于下列哪项数值?______A．110/100B．130/116C．170/154D．200/184答案：D《电力变压器第1部分总则》(GB 1094.1—2013)第3.4.3条、第3.4.7条。

第3.4.3条：绕组额定电压，对于三相绕组，是指线路端子间的电压。

第3.4.7条：额定电流，由变压器额定容量和额定电压推导出的流经绕组线路端子的电流。

注2：对于联结成三角形结法以形成三相组的单相变压器绕组，其额定电流表示为线电流除以。

《电力工程电气设计手册》(电气一次部分)P232表6-3，则变压器回路持续工作电流：《导体与电器选择设计技术规程》(DL/T 5222—2005)附表D.11，综合校正系数取0.81，则管型母线载流量：《导体与电器选择设计技术规程》(DL/T 5222—2005)附表D.1，对应铝镁硅系(6063)管型母线型号为。

2016年注册电气工程师(发输变电)《专业知识考试(上)》真题及详解(圣才出品)

2016年注册电气工程师(发输变电)《专业知识考试(上)》真题及详解(圣才出品)
5 / 52
圣才电子书 十万种考研考证电子书、题库视频学习平台

压厂用变压器的高压侧系统阻抗可忽略不计；对于两级电压供电的低压厂用变压器，应计及 高压侧系统阻抗；③在计算主配电屏及重要分配电屏母线短路电流时，应在第一周期内计及 20kW 以上异步电动机的反馈电流，配电屏以外支线短路时可不计；④计算 0.4kV 系统三 相短路电流时，回路电压按 400V 计，计算单相短路电流时，回路电压按 220V 计；⑤导体 的电阻值应取额定温升的电阻值。
圣才电子书 十万种考研考证电子书、题库视频学习平台

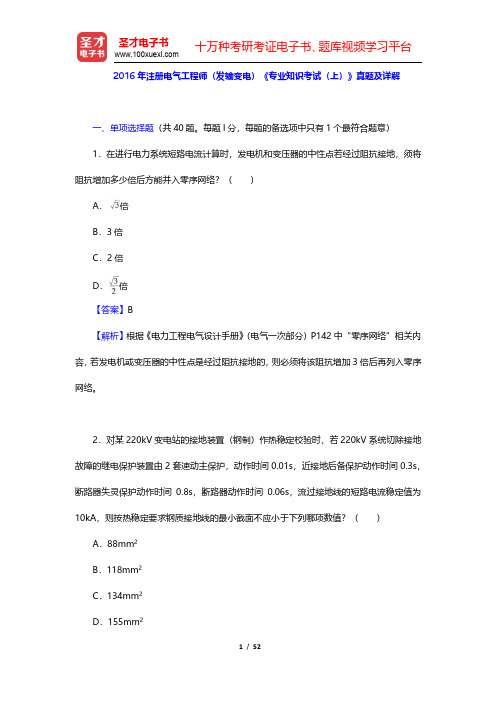

2016 年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解
一、单项选择题（共 40 题。每题 l 分，每题的备选项中只有 1 个最符合题意） 1．在进行电力系统短路电流计算时，发电机和变压器的中性点若经过阻抗接地，须将 阻抗增加多少倍后方能并入零序网络？（ ） A． 倍 B．3 倍 C．2 倍 D． 倍 【答案】B 【解析】根据《电力工程电气设计手册》（电气一次部分）P142 中“零序网络”相关内 容，若发电机或变压器的中性点是经过阻抗接地的，则必须将该阻抗增加 3 倍后再列入零序 网络。
2．对某 220kV 变电站的接地装置（钢制）作热稳定校验时，若 220kV 系统切除接地 故障的继电保护装置由 2 套速动主保护，动作时间 0.01s，近接地后备保护动作时间 0.3s， 断路器失灵保护动作时间 0.8s，断路器动作时间 0.06s，流过接地线的短路电流稳定值为 10kA，则按热稳定要求钢质接地线的最小截面不应小于下列哪项数值？（ ）
【解析】根据《电力工程直流电源系统设计技术规程》（DL/T 5044—2014）第 7.1.1 条规定，对单机容量为 200MW 级及以上的机组，直流柜宜布置在专用直流配电间内，直 流配电间宜按单元机组设置。根据第 7.1.6 条规定，发电厂单元机组蓄电池室应按机组分别 设置。全厂（站）公用的 2 组蓄电池宜布置在不同的蓄电池室。

2016年供配电案例解析

2016年供配电案例解析

2016 年度全国注册电气工程师（供配电）执业资格考试专业案例解析上午专业案例题（共 25 题，每题 2 分） 题 1-5：低压安全综合 1.答案：[ C ]解答过程：依据 GBT 13870.1-2008 《电流对人和家畜的效应 第 1 部分：通用部分》表 12,左手到右脚心脏电流系数为 1.0，而右手到双脚心脏电流系数为 0.8，则引发心室纤维性颤动电流：I = I ' = 50= 62.5(mA )0.8 0.82.答案：[ B ]解答过程：依据 GB50054-2011 式 5.2.8 及 6.2.4，短路时线路单位长度电阻值： Z L = 8.6Ω / km设线路长度为 L, Z S I a = Z L L ⨯1.3I d = 8.6L ⨯1.3⨯16 ⨯10 ≤ U 0 = 220 解得 L ≤ 0.123km = 123m ，选 B.3.答案：[ C ]解答过程：依据 GB50054-2011 式 5.2.15 设设备接地电阻为 R ，则RI a ≤ 50V ；I a =0.5A ，解得 R ≤ 100Ω ，选 C. 4．答案：[ C ]解答过程：依据 GB50053-2013 表 4.2.1，裸带电部分的遮拦高度不小于 2.2m 。

裸带电部分至用钥匙才能打开的遮拦间距为 800mm ，海拔高度 1500m ，校正如下：C = 800 + 20 ⨯1500 -1000 ⨯1% = 801(mm ) ,故选 C 。

1005. 答案：[ D ]解答过程：依据表 3.5.3-2 爆炸性气体最低引燃温度 150℃应选用 T4~T6，爆炸性气体最低引燃温度240℃应选用T3~T6，综上应选用 T4~T6，故选 D 。

或 GB50058-2014 表 3.4.2，爆炸性气体最低引燃温度 150℃高于 T5、T6 最高温度，也在 T4 范围 135℃ ＜T≤200℃内。

爆炸性气体最低引燃温度 240℃高于 T4、T5、T6 最高温度，故选 D 。

2016年发输变电专业案例真题解析(上午题)

2016年发输变电专业案例真题解析(上午题)

题 7-10：某 2×300MW 新建发电厂，出线电压等级为 500kV，二回出线，双母线接线，发电机 与主变压器经单元接线接入 500kV 配电装置， 500kV 母线短路电流周期分量起始有效值 I"=40kA， 启动/备用电源引自附近的 220kV 变电站，电厂内 220kV 母线短路电流周期分量起始有效值 I"=40kA，启动/备用变压器高压侧中性点经隔离开关接地，同时紧靠变压器中性点并联一台无 。 间隙金属氧化物避雷器（MOA） 发电机额定功率为 300MW，最大连续输出功率（330MW） ，汽轮机阀门全开（VWO）工况下 发电机出力为 345MW，额定电压为 18kV，功率因数为 0.85。 发电机回路总的电容电流为 1.5A， 高压厂用电电压为 6.3kV， 高压厂用电计算负荷为 36690kVA； 高压厂用变压器容量为 40/25-25MVA，起动 /备用变压器容量为 40/25-25MVA。请根据上述条件 计算并分析下列各题（保留二位小数） ：
依据 GB 50227-2008《并联电容器装置设计规范》8.2.5 条文说明图 5，L1 为每相电容器框架之 间通道宽度≥1000mm，L3 为金属遮拦之间通道宽度≥1200mm。只有选项 A 符合要求。 依据 DLT 5352-2006《高压配电装置设计技术规程》8.1.1，电容器金属框架应视为带电体，L2 值为与金属遮拦之间距离按相对地最小距离 A1 值考虑，35kV 对应距离为 400mm。
2016 年发输变电专业案例试卷（上午）
5、 若该变电站中， 整组 35kV 电容器户内安装于一间电容器室内。 单台电容器容量为 500kvar， 电容器组每相电容器 10 并 4 串，介质损耗角正切值（tgδ）为 0.05%，串联电抗器额定端电压 1300V，额定电流 850A，损耗为 0.03kW/kvar，与暖通专业进行通风量配合时，计算电容器室 一组电容器的发热量应为下列哪项数值？ （A）30kW （B）69.45kW （C）99.45kW （D）129.45kW 答案：【 D 】 解答过程： 一组电容器包括三相，每相电容器 10 并 4 串，单台电容器容量为 500kvar，共有电容器 3×10 ×4=120 台。 依据《电力工程电气设计手册 1 电气一次部分》P523 式 9-48 电容器散发的热功率为 PC = ∑ Qcej tgδ ej = 120 × 500 × 0.05% = 30kW

注册电气工程师发输变电专业案例考试历年真题

注册电气工程师发输变电专业案例考试历年真题

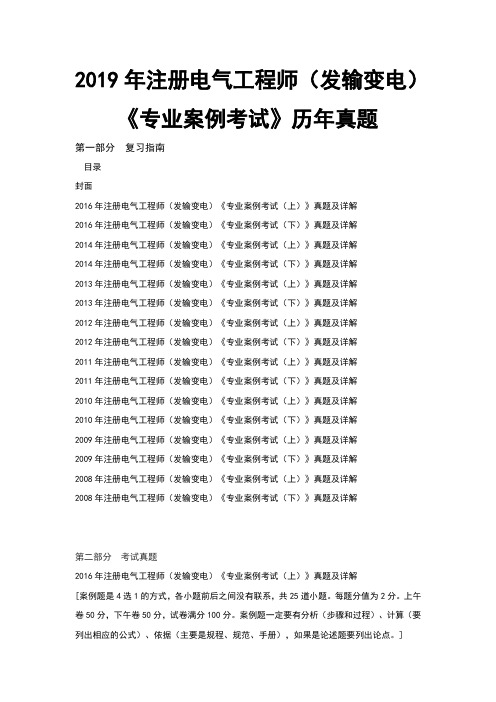

2019年注册电气工程师（发输变电）《专业案例考试》历年真题第一部分复习指南目录封面2016年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2016年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2014年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2014年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2013年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2013年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2012年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2012年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2011年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2011年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2010年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2010年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2009年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2009年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2008年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2008年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解第二部分考试真题2016年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题。

每题分值为2分。

上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。

]题1～6：某500kV户外敞开式变电站，海拔高度400m，年最高温度＋40℃、年最低温度-25℃。

1号主变压器容量为1000MVA，采用3334MVA单相自耦变压器：容量比：334/334/100MVA，额定电压：，接线组别Iaoio，主变压器35kV侧采用三角形接线。

2016年发输电专业基础真题及解析

单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）1. 电阻Ω=101R 和电阻Ω=52R 相并联，已知流过这两个电阻的总电路A I 3=，那么，流过电阻1R 的电流1I 为：（ ）。

（2016年发输电专业基础真题） A. 0.5A B. 1A C. 1.5A D. 2A 答案：B解题过程：A A A R R R I I 1313510532121=⨯=Ω+ΩΩ⨯=+⨯=2. 图示电路中，电流I 为（ ）。

（2016年发输电专业基础真题）A. 0.5AB. 1AC. 1.5AD. 2A 答案：A3. 图示电路中，电路I 为：（ ）。

（2016年发输电专业基础第3题）A. 2.25AB. 2AC. 1AD. 0.75A 答案：A此题有陷阱，电压单独作用的时候，电流源是断路的！所以只需考虑电流源单独作用的情况！解题过程：根据题意，电压源与电流源串联的特点，将上图化简为下图所示，再根据并联电阻分流的公式计算。

A A A I 25.275.03618183=⨯=+⨯=4.已知某电源的开路电压为220V ，内阻为50Ω。

如果把一个负载电阻R 接到此电源上，当R 为下列何值时，负载获得最大功率？（ ）（2016年发输电专业基础第3题） A.25Ω B.50Ω C.100Ω D.125Ω 答案：B解题过程：根据最大功率传输定理可知，负载电阻等于电源内阻时，负载获得最大功率。

5.图示电路，当电流源A I S 51=，电流源A I S 22=时，电流A I 8.1=； 当电流源A I S 21=，电流源A I S 82=时，电流A I 0=。

那么，当电流源A I S 21=，电流源A I S 22-=时，则电流I 为：（ ）。

A. 0.5AB. 0.8AC. 0.9AD. 1AR为：（）。

（2016年发输电专业基础第6题）6.如图所示电路，求二端网络等效电阻ab（A）5Ω（B）10Ω（C）15Ω（D）20Ω答案：C解题过程：根据戴维南定理可知，求等效电阻时，将电流源开路，则可将题图化简如下图所示。

注册电气工程师专业考试(发输变电专业)专业知识上午真题2016年

注册电气工程师专业考试(发输变电专业)专业知识上午真题2016年一、单项选择题(每题的备选项中只有1个最符合题意)1. 在进行电力系统短路电流计算时，发电机和变压器的中性点若经过阻抗接地，须将阻抗增加多少倍后方能并入零序网络?______A．倍B．3倍C．2倍D．倍答案：B[解答] 依据：《电力工程电气设计手册》(电气一次部分)P1423“零序网络”。

若发电机或变压器的中性点是经过阻抗接地的，则必须将该阻抗增加3倍后再列入零序网络。

2. 对某220kV变电站的接地装置(钢制)作热稳定校验时，若220kV系统切除接地故障的继电保护装置由2套速动主保护，动作时间0.01s，近接地后备保护动作时间0.3s，断路器失灵保护动作时间0.8s，断路器动作时间0.06s，流过接地线的短路电流稳定值为10kA，则按热稳定要求钢质接地线的最小截面不应小于下列哪项数值?______A.88mm2B.118mm2C.134mm2D.155mm2答案：C[解答] 依据：《交流电气装置的接地设计规范》(GB/T 50065—2011)附录E。

由第E.0.3条，接地故障的等效持续时间取值：te≥tm+tf+to=0.01+0.8+0.06=0.87s 钢质接地线的最小截面：其中，根据第E.0.2条，钢材的热稳定系数C值取70。

3. 以下对单机容量为300MW的发电机组所配直流系统的布置的要求中，下列哪项表述是不正确的?______A.机组蓄电池应设专用的蓄电池室，应按机组分别设置B.机组直流配电柜宜布置在专用直流配电间内，直流配电间宜按单元机组设置C.蓄电池与大地之间应有绝缘措施D.全厂公用的2组蓄电池宜布置在一个房间内答案：B[解答] 依据：《电力工程直流系统设计技术规程》(DL/T 5044_2014)第7.1.1条。

4. 变电站中，标称电压110V的直流系统，从直流屏至用电侧末端允许的最大压降为：______A.1.65VB.3.3VC.5.5VD.7.15V。

注册电气工程师考试_发输变电专业_真题及答案_2016_背题模式

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_发输变电专业_真题及答案_2016(69题)***************************************************************************************注册电气工程师考试_发输变电专业_真题及答案_20161.[单选题]某变电站有两台180MVA、220/110/10主变压器，为限制10kV出线的短路电流，下列采取的措施中不正确的是：（ ）A)变压器并列运行B)在变压器10kV回路装设电抗器C)采用分裂变压器D)在10kV出线上装设电抗器答案:A解析:根据《电力工程电气设计手册》（电气一次部分）P120第一行，发电厂和变电所中可以采取的限流措施：①发电厂中，在发电机电压母线分段回路中安装电抗器；②变压器分裂运行；③变电所中，在变压器回路中装设分裂电抗器或电抗器；④采用低压侧为分裂绕组的变压器；⑤出线上装设电抗器。

2.[单选题]某750kV变电站，根据电力系统调度安全运行、监控需要装设调度自动化设备，以下不属于调度自动化设备的是：（ ）A)远动通信设备B)同步相量测量装置C)电能量计量装置D)安全自动控制装置答案:D解析:《220kV～750kV变电站设计技术规程》（DL/T 5218-2012）第6.2.1条规定，变电站应根据电力系统调度安全运行、监控需要装设如下调度自动化设备：①远动通信设备；②电能量计量装置；③同步相量测量装置；④调度数据网接入设备；⑤二次系统安全防护设备；⑥电能质量谐波监测装置。

3.[单选题]某750kV变电站中，一组户外布置的750kV油浸式主变压器与一组35kV集合式电容器之间无防火墙，其防火净距不应小于：（ ）A)5mB)8mC)10mD)12m答案:C解析:根据《220kV～750kV变电站设计技术规程》（DL/T 5218-2012）第4.2.6条表4.2.6中的注解7，屋外油浸变压器、油浸电抗器、集合式电容器之间无防火墙时，其防火净距不应小于下列数值：35kV为5m；66kV为6m；110kV为8m；220kV及以上为10m。

2016年发输变电专业案例真题解析

3# 4#
燃煤电厂
DL1 k1 L1=40km
L2=40km
DL2 k2
110kV 220kV
220kV
110kV 35kV
风电场 100MW光伏电站 40MW
K2 发生三相短路时，忽略风电场机组，四台发电机提供的短路电流，通过 L1 和 L2 流到 K2 点，通过断路器 DL2 的短路电流为总短路电流的一半
L1
或
L2
的阻抗标幺值
X*L
=
X
S U
j
2 j
= 0.3´ 40´
100 2302
= 0.0227
总阻抗标幺值
X*å
=
X*s
+
X*L 2
=
0.0137+
0.0227 = 2
0.0251
K2
点三相短路电流周期分量的起始有效值
I K¢¢ 2
=
Ij X*å
=
0.251 =10kA 0.0251
通过断路器 DL2 的短路电流为总短路电流的一半 5kA 7、当 K1 处发生三相短路且故障清除后，风电场功率应快速恢复，请确定风电场功率恢复变化 率，至少不小于下列哪项数值时才能满足规程要求？
依据《电力工程电气设计手册 1 电气一次部分》第四章相关公式图表 K1 发生三相短路时，负荷侧线路 L1 提供的短路电流 IK 为 5.2kA，根据对称性，L2 提供的短路 电流 IK 为 5.2kA。忽略风电场机组，四台发电机提供的短路电流，为 28.7 - 2 ´ 5.2 = 18.3kA
300MW 360MVA 1# 2#
电抗百分值
Xk %
³
ççèæ
Ij I ¢¢
-
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2016 年发输变电专业案例试卷（上午）
6、若变电站户内安装的电容器组为框架装配式电容器，请分析并说明右图中的 L1、L2、L3 三个尺寸哪一组数据是合理的？ （A）1.0 米、0.4 米、1.3 米 （C）0.4 米、1.3 米、1.1 米 答案：【 A 】 解答过程： （B） 0.4 米、1.1 米、1.3 米 （D） 1.3 米、0.4 米、1.1 米
2016 年发输变电专业案例试卷（上午）
2016 年发输变电专业案例试卷（上午）
专业案例题（共 25 题，每题 2 分）

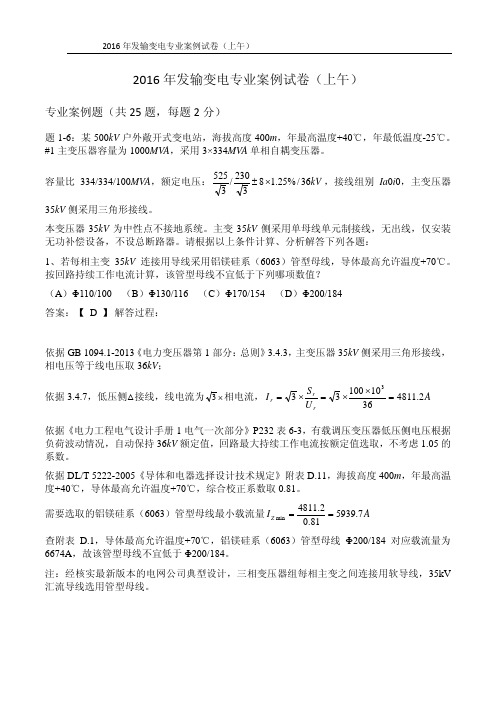

题 1-6：某 500kV 户外敞开式变电站，海拔高度 400m，年最高温度+40℃，年最低温度-25℃。 #1 主变压器容量为 1000MVA，采用 3×334MVA 单相自耦变压器。 容量比 334/334/100MVA，额定电压： 35kV 侧采用三角形接线。 本变压器 35kV 为中性点不接地系统。主变 35kV 侧采用单母线单元制接线，无出线，仅安装 无功补偿设备，不设总断路器。请根据以上条件计算、分析解答下列各题： 1、若每相主变 35kV 连接用导线采用铝镁硅系（6063）管型母线，导体最高允许温度+70℃。 按回路持续工作电流计算，该管型母线不宜低于下列哪项数值？ （A）Φ110/100 （B）Φ130/116 （C）Φ170/154 （D）Φ200/184
7、计算并选择最经济合理的主变压器容量应为下列哪项数值？ （A）345MVA （B）360MVA （C）390MVA （D）450MVA 答案：【 B 】 解答过程：
2016 年发输变电专业案例试卷（上午）
依据 GB 50660-2011《大中型火力发电厂设计规范》16.1.5 及条文说明，容量为 125MW 及以上 的发电机与主变压器为单元连接时， 主变压器的容量宜按发电机的最大连续容量扣除不能被高 压厂用启动/备用变压器替代的高压厂用变压器工作变压器计算负荷后进行。 “不能被高压厂用 启动/备用变压器替代的高压厂用变压器工作变压器计算负荷” ，系指以估算厂用电率的原则和 方法所确定的厂用电计算负荷。本题计算功率取 330MW，扣除容量应取 36690kVA，而不是 40MVA。 变压器容量 ST =
4811.2 = 5939.7 A 0.81
查附表 D.1，导体最高允许温度+70℃，铝镁硅系（6063）管型母线 Φ200/184 对应载流量为 6674A，故该管型母线不宜低于 Φ200/184。 注：经核实最新版本的电网公司典型设计，三相变压器组每相主变之间连接用软导线，35kV 汇流导线选用管型母线。
2016 年发输变电专业案例试卷（上午）
2、该主变压器 35kV 侧规划安装 2×60Mvar 并联电抗器和 3×60Mvar 并联电容器，根据电力系 统的需要， 其中 1 组 60Mvar 并联电抗器也可调整为 60Mvar 并联电容器。 请计算 35kV 母线长 期工作电流为下列哪项值？ （A）2177.4A （B）3860A （C）5146.7A （D）7324.1A 答案：【 C 】 解答过程： 依据 DLT 5014-2010《330kV～750kV 变电站无功补偿装置设计技术规定》7.1.3，无功补偿装 置总回路的电器和导体的长期允许电流，按下列原则选取：1 不小于最终规模电容器组额定工 作电流的 1.3 倍；2 不小于最终规模电抗器总容量的额定电流的 1.1 倍。 本题中并联电容器最大可能规模为 4×60Mvar，电抗器最大可能规模为 2×60Mvar。 按电容器选择 35kV 母线长期工作电流 I g = 1.3 × 4 × 60 ×10 3 = 5146.7 A 3 × 35 2 × 60 ×10 3 = 2177.4 A 3 × 35
依据 DL/T 5222-2005《导体和电器选择设计技术规定》18.1.4，过补偿时系数取 1.35 消弧线圈容量 Q = KI C
UN 18 = 1.35 × 1.5 × = 21.04kVA 3 3
注：此题较为简单，历年真题反复考过该公式。
9、若启动/备用变压器高压侧中性点雷电冲击全波耐受电压为 400kV，其中性点 MOA 标称放 电电流下的最大残压取下列哪项数值最合理？并说明理由。 （A） 280kV （B） 300kV （C） 340kV 答案：【 B 】 解答过程： （D） 380kV
PM 330 − SC = − 36.69 = 351.5MVA ，选择 360MVA 最经济合理。 cos ϕ 0.85
注：本题是高频考点，难度也不大，
8、若发电机中性点采用消弧线圈接地，并要求作过补偿时，计算消弧线圈的计算容量应为下 列哪项数值？ （A） 15.59kVA （B） 17.18kVA （C） 21.04kVA （D） 36.45kVA 答案：【 C 】 解答过程：
依据 DL/T 5222-2005《导体和电器选择设计技术规定》附录 F.6 短路电流不衰减，周期分量热效应 QZ = I ′′2t = 40 2 × 2 = 3200kA2 s 查表 F.6.3，启动/备用电源引自附近的 220kV 变电站，电厂内 220kV 母线是从系统侧大电源外 接的，不属于发电厂升高电压母线，等效时间取 0.05s 非周期分量热效应 Qf = TI"2=0.05×402=80kA2s 短路电流的热效应 Qt = Qz+Qf = 3200+80=3280kA2s 依据 7.1.8，铝母线，正常工作温度为 60℃，短路时导体最高允许温度 200℃，C 值取 91，母 线截面 S ≥
2016 年发输变电专业案例试卷（上午）
10、 若发电厂内 220kV 母线采用铝母线， 正常工作温度为 60℃， 短路时导体最高允许温度 200℃。 若假定短路电流不衰减， 短路持续时间为 2 秒，请计算并选择满足热稳定截面要求的最小规格 为下列哪项数值？ （A） 400mm2 答案：【 C 】 （B） 600mm2 （C） 650mm2 （D） 680mm2
525 230 / ± 8 × 1.25% / 36kV ，接线组别 Ia0i0，主变压器 3 3
答案：【 D 】 解答过程：
依据 GB 1094.1-2013 《电力变压器第 1 部分： 总则》 3.4.3， 主变压器 35kV 侧采用三角形接线， 相电压等于线电压取 36kV；
Sr 100 × 10 3 依据 3.4.7，低压侧△接线，线电流为 3 × 相电流， I r = 3 × = 3× = 4811.2 A Ur 36
∆U % ≈ Q − 2 × 60 ~ +3 × 60 ×100% = ×100% = −4.8% ~ +7.2% Sd 2500
（B）-4.8%~+2.4% （C） 0~+7.2% （D） -4.8%~+7.2%
4、如该变电站安装的电容器组为框架装配式电容器，中性点不接地的单星形接线，桥式差电 流保护，由单台容量 500kvar 电容器串并联组成，每桥臂 2 串（2 并+3 并） ，如下图所示。电 容器的最高运行电压为 U C = 43 / 3kV 。请选择下面图中的金属台架 1 与金属台架 2 之间的支 柱绝缘子电压为下列哪项？并说明理由。 （A）3kV 级 （B）6kV 级 （C）10kV 级 （D）20kV 级
2016 年发输变电专业案例试卷（上午）
5、 若该变电站中， 整组 35kV 电容器户内安装于一间电容器室内。 单台电容器容量为 500kvar， 电容器组每相电容器 10 并 4 串，介质损耗角正切值（tgδ）为 0.05%，串联电抗器额定端电压 1300V，额定电流 850A，损耗为 0.03kW/kvar，与暖通专业进行通风量配合时，计算电容器室 一组电容器的发热量应为下（D）129.45kW 答案：【 D 】 解答过程： 一组电容器包括三相，每相电容器 10 并 4 串，单台电容器容量为 500kvar，共有电容器 3×10 ×4=120 台。 依据《电力工程电气设计手册 1 电气一次部分》P523 式 9-48 电容器散发的热功率为 PC = ∑ Qcej tgδ ej = 120 × 500 × 0.05% = 30kW
依据《电力工程电气设计手册 1 电气一次部分》P232 表 6-3，有载调压变压器低压侧电压根据 负荷波动情况，自动保持 36kV 额定值，回路最大持续工作电流按额定值选取，不考虑 1.05 的 系数。 依据 DL/T 5222-2005《导体和电器选择设计技术规定》附表 D.11，海拔高度 400m，年最高温 度+40℃，导体最高允许温度+70℃，综合校正系数取 0.81。 需要选取的铝镁硅系（6063）管型母线最小载流量 I Z min =
2016 年发输变电专业案例试卷（上午）
答案： 【 D 】 【品菜（365853048）提供，淘宝店铺“探索电气书屋”出品】 解答过程： 依据 GB 50227-2008《并联电容器装置设计规范》8.2.5 及条文说明，并联电容器组的绝缘水平 应与电网绝缘水平相配合。 当电容器绝缘水平低于电网时，应将电容器安装在与电网绝缘水平 相一致的绝缘框架上， 绝缘台架的绝缘水平不得低于电网的绝缘水平。本题中电网的绝缘水平 按照相对地最高运行电压为 U C = 43 / 3 = 24.826kV ，电容器组接线每桥臂 2 串（2 并+3 并） ， 故选用的电容器组额定极间电圧应≥24.826/2=12.413kV，应选用 20kV 级。
按电抗器选择 35kV 母线长期工作电流 I g = 1.1× 取较大者，5146.7A。
若该主变压器 35kV 侧规划安装无功补偿设备： 并联电抗器 2×60Mvar、 并联电容器 3×60Mvar。 3、 35kV 母线三相短路容量 2500MVA。请计算并联无功补偿设备投入运行后，各种运行工况下 35kV 母线稳态电压的变化范围，以百分数表示应为下列哪项？ （A）-4.8%~0 答案：【 D 】 解答过程： 依据 DLT 5014-2010 《330kV～750kV 变电站无功补偿装置设计技术规定》 附录 C.1， 电 容 器 （或 电抗器）组接入母线后，引起的稳态电压升高（或降低）百分数按下式计算：
