悬臂浇筑施工技术交底悬臂浇筑施工技术是在建筑工程中常用的一种施工方法，特点是施工速度快、适用范围广。
本文将从悬臂浇筑施工技术的基本原理、施工流程、安全措施等方面进行详细的介绍，以确保施工过程中的安全和质量。
一、悬臂浇筑施工技术的基本原理悬臂浇筑施工技术是指在高空或不便于使用传统支架的地方，采用悬臂架设设备进行施工的一种方法。
该技术利用悬臂架设设备，将浇筑材料运送至浇筑位置，通过悬臂装置完成浇筑作业。
基本原理是通过合理使用悬臂装置，将浇筑材料送至目标位置，然后进行浇筑作业。
这种施工方法可以节省人力、物力，并提高施工效率，适用于各种类型的建筑工程。
二、悬臂浇筑施工技术的施工流程1. 预施工准备在开始进行悬臂浇筑施工之前，需要进行预施工准备工作。
首先，要对施工现场进行勘察，评估地形地貌、施工条件等因素，制定相应的施工方案。
其次，要组织人员进行安全培训，确保施工人员了解相关施工安全事项和操作规程。
同时，还需准备好所需的机械设备、浇筑材料以及其他必要的工具和配件。
2. 悬臂架设悬臂架设是悬臂浇筑施工的关键步骤。
首先，要根据设计要求和施工图纸确定悬臂架设的位置和高度。
然后，按照操作规程，组织施工人员进行设备组装和安装调试工作，确保悬臂装置的稳定和安全。
3. 浇筑准备在进行浇筑作业之前，需要做好浇筑准备工作。
首先，要检查悬臂装置、浇筑设备以及浇筑材料的运输设备是否正常，并进行必要的维护保养。
其次，要根据设计要求和施工图纸，设置好浇筑位置和浇筑顺序。
最后，对施工现场进行清理，确保施工环境整洁，并设置好必要的安全警示标志。
4. 浇筑作业悬臂浇筑施工的核心环节是浇筑作业。
在进行浇筑作业时，施工人员要严格按照设计要求和施工图纸进行操作，控制好浇筑材料的流动和浇注速度。
同时，要根据实际情况进行调整，确保浇筑作业的质量和效果。
三、悬臂浇筑施工技术的安全措施在进行悬臂浇筑施工时，要重视安全问题，并采取相应的措施保障施工人员和设备的安全。

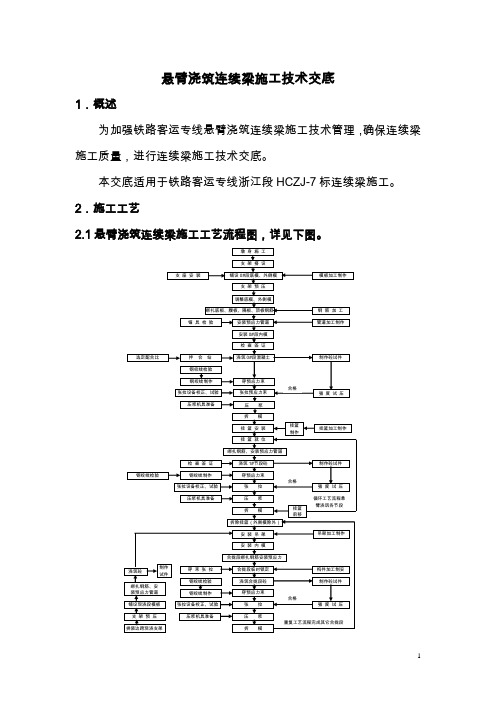

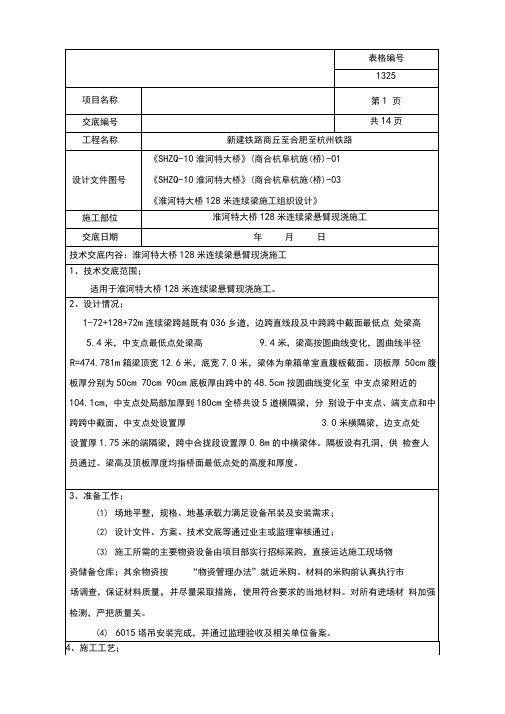

悬臂浇筑连续梁施工技术交底1．概述为加强铁路客运专线悬臂浇筑连续梁施工技术管理，确保连续梁施工质量，进行连续梁施工技术交底。
本交底适用于铁路客运专线浙江段HCZJ-7标连续梁施工。
2．施工工艺2.1悬臂浇筑连续梁施工工艺流程图，详见下图。
2.2连续梁施工工艺标准，详见表1。
表1悬臂浇筑连续梁施工工艺标准3．过程控制要点3.1支座安装支座安装前测量桥墩中心的距离，复测支承垫石标高，检查锚栓孔位臵及深度要符合要求。
凿毛支座位臵的支承垫石表面，清除预留锚栓孔中的杂物。
施工前，首先对支座进行全面检查，检查支座连接状况是否正常，并不得任意松动上、下座板连接螺栓。
吊装支座并就位，用钢锲块楔入支座四角，找平支座，并将支座底面调整到设计标高。
支座灌浆完成后，按设计要求对支座预偏量进行设臵（一般提前在厂家调整设臵完毕）。
支座安装要求及检验方法见表2。
表2 支座安装质量要求3.2模板工程3.2.1模板制作安装外侧模、底模采用特制大块钢模板，内模采用在特制内模架上安装定型钢模；模板及模架应具有足够的强度、刚度及稳定性；模板制作、安装质量标准应符合表3中的要求。
3.2.2模板拆除当混凝土强度达到设计规定强度方可拆除内模，当混凝土强度达到设计规定的强度、弹性模量和混凝土龄期时进行纵向预应力钢束张拉，张拉完成后拆除底模、侧模。
拆模时梁体混凝土芯部与表层、表层与环境温差、箱内箱外温差不宜大于15℃。
3.3 挂篮3.3.1挂篮设计及加工挂篮设计除了满足梁段长度、梁段重量、外形尺寸、断面形状的要求，还要满足挂篮在使用中的强度、刚度要求。
挂篮设计方案应经过评审，并做探伤检验。
挂篮是悬臂浇筑施工时梁段的承重结构，又是施工人员的作业平台，加工质量尤为重要。
除满足钢结构工程施工及验收标准有关规定外，根据挂篮的使用特点，对其加工精度和加工工艺还要进行特殊处理。
对于重要部位的焊接，应由有经验的技工施焊，除保证焊接质量外，还必须采取措施防止杆件变形挠曲。
1、本工程采用菱形挂篮。
上部承重系统、底篮系统、吊带、侧模系统、行走系统和锚固系统。
挂篮拼装程序如下：挂篮进场一现场拼装挂篮桁架一0#节段施工完毕一安装挂篮走行梁垫梁并调平一挂篮走行梁安装并锚固一安装挂篮后下横梁锚固一桁架就位一安装挂篮桁架联接桁梁一安装挂篮前上横梁一安装吊带一前下横梁安装一后下横梁安装一安装底纵梁一底模铺设一安装外滑梁一外侧模安装一挂篮加载预压试验一安装内滑梁一内模安装一施工悬臂节段。
加载预压试验程序：挂篮安装完毕静载检验合格-荷载按照节段混凝土布局分级加载f每增加一级荷载加载完毕需持荷时间不低于4小时—加载至100%荷载时持荷时间不少于24小时一加载至额定荷载120%寺荷12小时一逐级卸载。
每级加载或卸载需暂停吊装，一方面让挂篮构件有充分的变形时间，一方面停顿休息观测挂篮变化情况。
试验相关情况由试验室负责，根据加载各阶段荷载是的测量挂蓝变形情况，分析数据，设置预拱度。
2、钢筋工程先移动挂篮底模到位，然后调整底模高程，再安装外侧模板，然后调整模板尺寸及标高。
挂篮位置固定后，即可绑扎钢筋。
各节段梁体主要采用①20、①16、①12钢筋，连接方式采用设计要求的搭接焊接和绑扎连接。
先绑扎底板钢筋、再绑扎腹板顶板骨架钢筋。
钢筋施工应特别注意保护层厚度，按规定设置好垫块，确保顶板顶面最外层钢筋净保护层30mm其他为35mm钢筋工程制作与安装其他方法同0#块钢筋施工。
进行安装预应力束管道并定位，然后安装内模并采用©20的拉杆加固，拉杆水平间距50cm,竖直间距100cm布置。
模板、钢筋施工完成后，再预埋各种预埋件。
浇砼前，对挂篮的轴线和标高进行检查和校核。
3、砼工程3.1砼浇筑该连续梁混凝土采用天泵送至工作面，同时向两侧对称送料，保持平衡浇注。
浇注时，先浇筑底板砼，再浇筑腹板砼，左右腹板砼同时对称浇筑，最后浇筑面板砼。
梁段砼自前端（悬挑端）开始向后浇筑，在浇筑梁段根部与前一浇筑段接合。
新建铁路长沙至昆明铁路客运专线（长沙至玉屏段）施工图连续梁悬臂浇筑施工技术交底材料铁道第三勘察设计院集团有限公司二零一二年四月一、施工方法及注意事项（一）为提高结构耐久性，混凝土材料的选定及工艺应结合桥梁所处环境，按照《铁路混凝土结构耐久性设计规范》（TB10005-2010）采用性能指标满足环境要求的高性能混凝土。
（二）悬臂施工时，要求对称浇筑，如难以实现，应控制两侧施工不平衡重不超过20吨（不平衡重应以各梁图说明为准）。
（三）所涉及连续梁属三向预应力体系，由于钢筋、管道密集，如钢绞线、竖向预应力钢筋等管道、普通钢筋发生冲突时，允许进行局部调整，调整原则是先普通钢筋，后竖向预应力钢筋，然后是横向预应力钢筋，保持纵向预应力钢筋管道位置不动。
横向预应力钢筋张拉槽处的梁体钢筋可切割。
同时应注意加强捣固，不得存在空洞或漏捣。
梁体腹板箍筋与预应力钢束干扰时，若切割腹板箍筋，需在相应的位置加补强钢筋，并满足锚固长度。
顶板纵向预应力钢束下弯锚固时，锚垫板如若切割梁体纵向钢筋，需采取补强措施。
（四）钢束管道位置用定位钢筋固定，定位钢筋牢固焊接在钢筋骨架上，如管道位置与骨架钢筋相碰时，应保证管道位置不变，仅将钢筋稍加移动。
定位筋基本间距不大于0.6m，在钢束曲线段适当加密到0.3m，并应保证管道位置正确。
锚具垫板及喇叭管尺寸应正确，喇叭管的中心线要与锚具垫板严格垂直，喇叭管和波纹管的衔接要平顺，不得漏浆，并杜绝堵孔道。
（五）压浆管道设置，对腹板束、顶板束在0号段管道中部设三通管，中跨底板钢束在合拢段横隔板附近管道设三通管，边跨底板束在距支座约10m附近管道设三通管。
钢束长超过60m的按相距 20m左右增设一个三通管，以利于排气，保证压浆质量。
（六）钢筋绑扎梁体钢筋应整体绑扎，先进行底板及腹板钢筋的绑扎，然后进行顶板钢筋的绑扎，当梁体钢筋与预应力钢筋相碰时，可适当移动梁体钢筋或进行适当弯折。
梁体钢筋最小净保护层均为35mm。
一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位名称]4. 施工日期：[开始日期]至[结束日期]二、施工工艺及要求1. 悬臂梁施工采用挂篮悬臂浇筑法，按照设计图纸及规范要求进行施工。
2. 挂篮应具有足够的强度、刚度和稳定性，满足施工荷载要求。
3. 施工过程中，应严格按照施工顺序进行，确保施工质量。
三、安全注意事项1. 人员安全- 所有施工人员必须经过专业培训，取得相应操作资格。
- 进入施工现场必须佩戴安全帽、安全带等个人防护用品。
- 严禁酒后作业、疲劳作业。
- 施工现场应设置明显的安全警示标志。
2. 机械安全- 施工机械应定期检查、保养，确保其安全可靠。
- 挂篮安装前应进行全面的检查，确认其符合设计要求。
- 吊装作业时，吊车司机、信号工、指挥员应密切配合，确保吊装安全。
3. 材料安全- 钢筋、混凝土等材料应按规范要求进行检验，合格后方可使用。
- 钢筋加工、焊接等作业应在指定区域进行，防止火灾事故。
4. 施工环境安全- 施工现场应保持整洁，及时清理施工垃圾。
- 施工现场应配备消防设施，定期检查消防器材的有效性。
- 雨季施工时，应注意排水，防止积水。
四、施工步骤及要点1. 挂篮安装- 挂篮安装前，应检查其强度、刚度和稳定性。
- 挂篮安装应按照设计图纸及规范要求进行，确保其符合设计要求。
- 挂篮安装完成后，应进行试运行，确认其正常工作。
2. 钢筋绑扎- 钢筋绑扎前，应检查钢筋的规格、长度、间距等是否符合设计要求。
- 钢筋绑扎时应注意保护钢筋不受损伤。
3. 混凝土浇筑- 混凝土浇筑前，应检查混凝土的质量，确保其符合设计要求。
- 混凝土浇筑过程中，应严格控制浇筑速度，防止出现蜂窝、麻面等质量问题。
4. 模板拆除- 模板拆除前，应检查模板的强度、刚度和稳定性。
- 模板拆除时应逐层进行，防止出现模板坍塌事故。
五、应急处理1. 发生安全事故时，应立即停止施工，组织人员进行救援。
连续梁悬臂段施工技术交底一、挂篮定位及锚固1、挂篮滑道：滑道在以浇注梁段顶定位尺寸放样准确；保证滑道平直，滑道的不锈钢板不得损坏；滑道底部钢枕必须用砂子调平，前支点正下方用水泥砂浆找平并密实；钢枕不得悬空，钢枕与滑道之间不得有间隙。
每组滑道用三道反力梁进行锚固。
2、菱形架：杆件平直，无撞伤、扭曲；销轴保险完好。
3、菱形架锚固：连接器,螺帽外观完好无损，连接器接长精轧螺纹钢筋，端头各套进82.5mm,两端头在连接器中间抵紧没有间隙，每根钢筋必须上双螺栓。
4、后上桁架，平联：焊缝完整，不得有裂缝，销轴保险销保存完好。
5、吊杆、前上、下横梁及后下横梁：前吊杆必须垂直，每个吊杆上下端均用两个螺帽，螺帽底板厚度不得小于20mm的钢垫片，垫片必须与前上横梁及前下横梁贴紧，中间不得有间隙；吊杆必须安装塑料护套，自前上横梁底至下横梁顶范围完全保护；手摇晃动频率检测，吊杆同步调节松紧，保证吊杆受力均匀。
6、侧模：侧模定位及标高满足设计要求；表面清洁完整，无局部变形；与底模连接平面错台小于2mm；侧模与底模连接拉杆焊接完好，并拧紧拉杆螺母；侧模吊杆上下端均用两个螺帽并底板厚度不小于20mm，受力均匀。
7、底模纵梁：梁顶标高准确，梁身无扭曲变形，两端与前后下横梁螺栓拧紧，并外观完好，在特殊要求施焊位置焊缝完好。
二、安装底模1、底模定位及标高满足设计要求，前端标高=监控要求标高+挂篮变形预拱度。
2、清洁完整，局部无变形。
3、平面错台小于2mm。
4、底模后端与箱梁接缝小于1mm，并加垫止漏胶条。
5、底模后锚固杆全部采用双螺母，外露不少于一圈完整的丝长。
三、底板，腹板钢筋绑扎1、使用制作合格的钢筋安装。
2、保护层厚度满足设计要求，保护层垫块强度满足使用要求。
3、主筋的搭接长度满足规范及设计要求。
4、绑扎搭接头必须绑扎牢固而顺直。
5、架立钢筋数量及位置满足设计要求。
6、避让冲突合理。
7、预留孔、预埋件就位准确稳固。
8、绑扎成形钢筋骨架尺寸误差满足规范要求。
