H3C三层交换机配置命令技术教程2010-03-01 16:16:53 阅读655 评论0 字号：大中小订阅一、write是cisco的H3C的保存配置的命令是save查看保存的配置文件为dis save 查看当前运行的配置是dis cu清空配置为reset save 需要重启生效重启为reboot二、system-view：进入配置模式[Quidway]dis cur ；显示当前配置[Quidway]display current-configuration ；显示当前配置[Quidway]display interfaces ；显示接口信息[Quidway]display vlan all ；显示路由信息[Quidway]display version ；显示版本信息[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关[Quidway]rip ；三层交换支持[Quidway]local-user ftp 增加用户名[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别说明：必须要配置虚拟终端用户名、密码等相关信息，否则将无法通过RJ－45端口telnet到交换机。

H3C三层交换机配置命令H3C三层交换机配置命令H3C认证培训体系充分考虑客户不同层次的需求，致力于为全球客户提供全面、专业、权威的网络技术认证培训。

下面是店铺整理的关于H3C三层交换机互连设置，欢迎大家参考![Quidway]dis cur ;显示当前配置[Quidway]display current-configuration ;显示当前配置[Quidway]display interfaces ;显示接口信息[Quidway]display vlan all ;显示路由信息[Quidway]display version ;显示版本信息[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关[Quidway]rip ;三层交换支持[Quidway]local-user ftp 增加用户名[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别[Quidway]interface ethernet 0/1 ;进入端口模式[Quidway]int e0/1 ;进入端口模式[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]port access vlan 3 ;当前端口加入到VLAN[Quidway-Ethernet0/2]port trunk permit vlan {ID|All} ;设trunk允许的`VLAN[Quidway-Ethernet0/3]port trunk pvid vlan 3 ;设置trunk端口的PVID[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/1]shutdown ;关闭端口[Quidway-Ethernet0/1]quit ;返回[Quidway]vlan 3 ;创建VLAN[Quidway-vlan3]port ethernet 0/1 ;在VLAN中增加端口[Quidway-vlan3]port e0/1 ;简写方式[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 ;在VLAN 中增加端口[Quidway-vlan3]port e0/1 to e0/4 ;简写方式[Quidway]monitor-port ;指定镜像端口[Quidway]port mirror ;指定被镜像端口[Quidway]port mirror int_list observing-port int_type int_num ;指定镜像和被镜像[Quidway]description string ;指定VLAN描述字符[Quidway]description ;删除VLAN描述字符[Quidway]display vlan [vlan_id] ;查看VLAN设置[Quidway]stp {enable|disable} ;设置生成树,默认关闭[Quidway]stp priority 4096 ;设置交换机的优先级[Quidway]stp root {primary|secondary} ;设置为根或根的备份[Quidway-Ethernet0/1]stp cost 200 ;设置交换机端口的花费[Quidway]link-aggregation e0/1 to e0/4 ingress|both ; 端口的聚合[Quidway]undo link-aggregation e0/1|all ; 始端口为通道号[SwitchA-vlanx]isolate-user-vlan enable ;设置主vlan[SwitchA]isolate-user-vlan secondary ;设置主vlan包括的子vlan[Quidway-Ethernet0/2]port hybrid pvid vlan ;设置vlan的pvid [Quidway-Ethernet0/2]port hybrid pvid ;删除vlan的pvid[Quidway-Ethernet0/2]port hybrid vlan vlan_id_list untagged ;设置无标识的vlan如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。

For personal use only in study and research;1．恢复到出厂设置－>2.连接Trunk端口，设置Vlan1（管理Vlan）的IP地址，确保交换机互联互通－>3.开启所有交换机的Telnet服务－>4.从下至上依次配置Vlan，在三层交换机上配置Vlan接口地址（本Vlan的网关）－>5.在三层交换机上配置服务器Vlan－>6.在三层交换机上配置到汇聚层交换机的端口。

---------------------------------------------------------------------------------------一、初始化Reset save //删除保存配置Reboot //重启二、交换机之间实现互联互通登录３１００，输入如下命令：System-viewInterface vlan-interface 1 //进入默认的VLAN端口，vlan 1Ip address 192.168.1.4 24 //设置本机在VLAN 1 中的IP 地址Quitsave登录５１００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.2 24Quitsave登录５６００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.1 24Quitsave在３１００上输入：Ping 192.168.1.1Ping 192.168.1.2同理在５１００上也输入：Ping 192.168.1.1Ping 192.168.1.4同理在５６００上也输入：Ping 192.168.1.2Ping 192.168.1.4至此，交换机之间的管理vlan 就可以互相通信。

三、开启TELNET登录３１００，输入如下命令：System-viewUser-interface vty 0 4 //进入用户端口Authenticate-mode scheme //设置认证模式Protocol inbound all //允许telnet 和RSH 访问User privilege level 3 //设置访问级别QuitLocal-user iamcat //创建本地用户Password simple xxxxxx //设置密码Service-type telnet //访问服务类型：telnetLevel 3 //设置授权访问级别QuitSave在５１００或５６００上，即可用telnet 192.168.1.4配置3100交换机。

非常详细的锐捷三层交换机配置教程，适合新手小白笔者上一篇文章写了关于锐捷网关路由配置教程，但是这只是出口的配置，还不能搭建一个完整的企业网络。

那么这一篇就来讲一下锐捷的三层交换机配置，如果将上一篇文章中的锐捷网关路由配置结合这篇的交换机配置，就可以快速构建一个企业核心网络。

今天的教程是基于命令行，但是并不复杂，适合新手小白进行学习。

场景概述目的：搭建一个小型的企业内部网络，使用RG-NBR3000D-E作为出口网关，使用RG-S5750C-28GT4XS-H作为核心，使用RG-S2910-10GT2SFP-P-E作为接入POE给无线AP供电使用。

IT技术迷-网络拓扑图什么是三层交换机？三层交换机实质就是一种特殊的路由器，是一种在性能上侧重于交换而价格低廉的路由器。

传统交换技术是在OSI网络标准模型第二层——数据链路层进行操作，而三层交换机是为IP设计的，接口类型简单，拥有很强二层包处理能力，它既可以工作在协议第三层替代或部分完成传统路由器的功能，同时又具有几乎第二层交换的速度，且价格相对便宜。

三层交换机最重要的目的是加快大型局域网内部的数据交换，做到一次路由，多次转发。

当一个大型局域网按照功能或地域等因素划成一个个小局域网时，VLAN（Virtual LocalArea Network虚拟局域网）技术在网络中得以大量应用，而各个不同VLAN间的通信都要经过路由器来完成转发。

单纯使用路由器来实现不仅端口数量有限，而且路由速度较慢，从而限制了网络的规模和访问速度。

三层交换机参数RG-S5750C-28GT4XS-H固定端口： 28口10/100/1000M自适应电口，4个复用的SFP接口（SFP为千兆/百兆口）4个1G/10G SFP+光口，2个扩展槽， 2个模块化电源插槽管理口：1个MGMT端口、1个Console 端口、1个Mini USB Console口、1个USB端口，符合USB2.0的标准交换容量：598G/7T包转发率：222M/396M准备工作配置前准备：console配置线、超级终端软件（或者CRT软件）。

三层交换机端口IP地址配置方法目前市场上的三层交换机有2种方式可以配置交换机端口的lP地址，一是直接在物理端口上设置．二是通过逻辑VLAN端口间接设置。

为了分析这2种配置方法在交换机实际运行中会产生哪些差别．在详细分析了三层交换机端口工作原理的基础上．搭建测试环境，主要从端口初始化和三层路由收敛过程分析了2种方式的不同。

通过分析发现，在交换机物理端口上直接配置IP地址，可以节省生成树协议(STP，Spanning Tree Protocol)收敛所需的时间，并且不需要规划额外的VLAN。

为日后的运行维护工作带来了方便。

三层变换机能够快速地完成VIAN间的数据转发，从而避免了使用路由器会造成的三层转发瓶颈，目前已经在企业内部、学校和住宅小区的局域网得到大量使用。

在配置三层交换机端口lP地址时，通常有2种方法：一是直接在物理端口上设置lP地址，二是通过逻辑VLAN端口间接地设置IP地址。

作者所在单位日前购得一批三层交换机，最初只立持第2种配置方法但在厂家随后升级的软件版本中可以支持以上2种配置方法。

为了比较这2种方法的优缺点，本文首先阐述了三层交换机的工作原理，然后比较了这2种方法的操作命争和端口初始化时间．并通过测试得出结论。

1、三层交换机的工作原理传统的交换技术是在OSI网络参考模型中的第二层(即数据链路层)进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，利用第三层协议中的信息来加强笫二层交换功能的机制（见图1）从硬件的实现上看，目前笫二层交换机的接口模块都是通过高速背扳/总线交换数据的。

在第三层交换机中，与路由器有关的第三层路由硬件模块也插接在高速背板/总线上，这种方式使得路由模块可以与需要路由的其他模块高速地进行数据交换，从而突破了外接路由器接口速率的限制。

假设有2个使用IP协议的站点，通过第三层交换机进行通信的过程为：若发送站点1在开始发送时，已知目的站点2的IP地址，但不知遒它在局域网上发送所需要的MAC地址，则需要采用地址解析(ARP)来确定站点2的MAC地址。

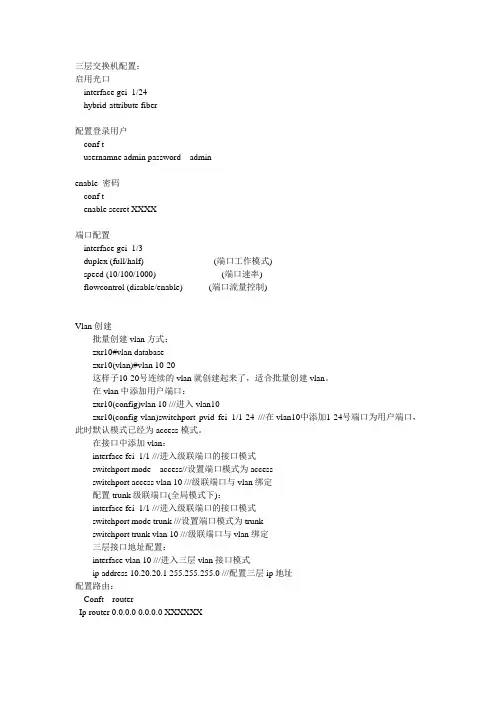

三层交换机配置：启用光口interface gei_1/24hybrid-attribute fiber配置登录用户conf tusernamne admin password adminenable 密码conf tenable secret XXXX端口配置interface gei_1/3duplex (full/half) (端口工作模式)speed (10/100/1000) (端口速率)flowcontrol (disable/enable) (端口流量控制)Vlan创建批量创建vlan方式：zxr10#vlan databasezxr10(vlan)#vlan 10-20这样子10-20号连续的vlan就创建起来了，适合批量创建vlan。

在vlan中添加用户端口：zxr10(config)vlan 10 ///进入vlan10zxr10(config-vlan)switchport pvid fei_1/1-24 ///在vlan10中添加1-24号端口为用户端口，此时默认模式已经为access模式。

在接口中添加vlan：interface fei_1/1 ///进入级联端口的接口模式switchport mode access//设置端口模式为accessswitchport access vlan 10 ///级联端口与vlan绑定配置trunk级联端口(全局模式下)：interface fei_1/1 ///进入级联端口的接口模式switchport mode trunk ///设置端口模式为trunkswitchport trunk vlan 10 ///级联端口与vlan绑定三层接口地址配置：interface vlan 10 ///进入三层vlan接口模式ip address 10.20.20.1 255.255.255.0 ///配置三层ip地址配置路由：Conft routerIp router 0.0.0.0 0.0.0.0 XXXXXX端口聚合（静态）conf tinterface smartgroup1 (创建trunk组1) interface gei_1/1 (绑定端口到trunk组) smartgroup 1 mode on //设置聚合模式为静态interface gei_1/2smartgroup 1 mode on//修改smartgroup端口的VLAN链路类型interface smartgroup 1switchport mode trunkswitchport trunk vlan 10switchport trunk vlan 20DHCP配置ZXR10(config)#interface vlan 10ZXR10(config-if-vlan10)#ip dhcp mode serverZXR10(config-if-vlan10)#ip address 10.10.1.1 255.255.255.0ZXR10(config-if-vlan10)#exitZXR10(config)#ip pool pool1(ip pool的名字)ZXR10(config-ip-pool)#range 10.10.1.10 10.10.1.100 255.255.255.0ZXR10(config-ip-pool)#exitZXR10(config)#ip dhcp pool dhcp1ZXR10(config-dhcp-pool)#ip-pool pool1ZXR10(config-dhcp-pool)#default-router 10.10.1.1ZXR10(config-dhcp-pool)#dns-server 60.191.244.2 60.191.244.5 ZXR10(config-dhcp-pool)#exitZXR10(config)#ip dhcp policy policy1 1ZXR10(config-dhcp-policy)#dhcp-pool dhcp1ZXR10(config-dhcp-policy)#exitZXR10(config)#interface vlan 10ZXR10(config-if-vlan10)#ip dhcp policy policy1ZXR10(config)#ip dhcp enable删除dhcp然后重新加载no ip dhcp polocy POLICY50 1no ip dhcp pool DHCP50no ip pool dhcp50ip pool DHCP50range 10.170.3.2 10.170.3.254 255.255.255.0exitip DHCP pool DHCP50ip-pool DHCP50default-router 10.170.3.1dns-server 60.191.134.126 60.192.134.206 exitip DHCP policy policy50 1dhcp-pool DHCP50。

三层交换机某个端口自动获取ip的基本配置
要配置三层交换机的端口自动获取IP地址，可以按照以下配
置步骤进行操作：
1. 进入三层交换机的全局配置模式。

可以通过命令`enable`进
入特权模式，然后使用命令`configure terminal`进入全局配置
模式。

2. 找到需要配置的端口。

可以使用命令`show interfaces`查看当前的端口状态和配置信息，根据需要找到要配置的端口。

3. 进入需要配置的端口的配置模式。

使用命令`interface <端口
名称>`，例如`interface GigabitEthernet0/1`，进入对应端口的配置模式。

4. 启用端口。

使用命令`no shutdown`启用该端口，确保其正常
工作。

5. 配置端口为自动获取IP的方式。

使用命令`ip address dhcp`，将该端口配置为从DHCP服务器获取IP地址。

6. （可选）配置其他相关参数。

根据需要，还可以配置其他相关参数，例如VLAN等。

7. 保存配置。

使用命令`write`保存配置并退出配置模式。

完成以上配置后，该端口将自动从DHCP服务器获取IP地址。

可以使用命令`show interfaces`验证该端口的IP地址是否已成功获取。

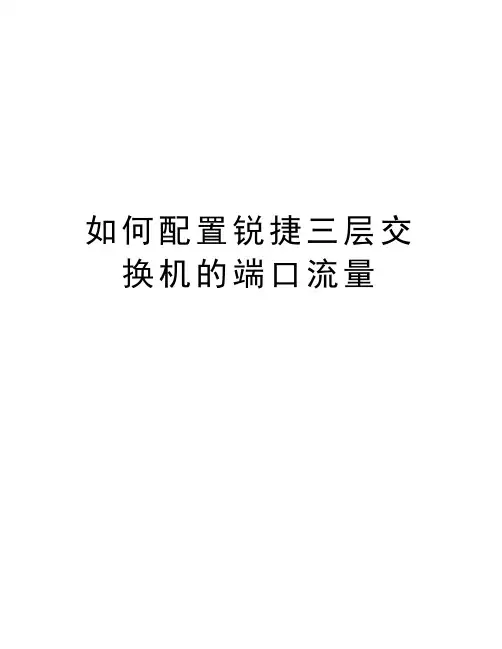

如何配置锐捷三层交换机的端口流量如何配置锐捷三层交换机的端口流量步骤一：创建vlan10、vlan20、vlan30s5750#conf ----进入全局配置模式s5750(config)#vlan 10 ----创建vlan10s5750(config-vlan)#exit ----退出vlan配置模式s5750(config)#vlan 20 ----创建vlan20s5750(config-vlan)#exit ----退出vlan配置模式s5750(config)#vlan 30 ----创建vlan30s5750(config-vlan)#exit ----退出vlan配置模式步骤二：将端口加入各自vlans5750(config)# interface range gigabitethernet 0/1-5 ----进入gigabitethernet 0/1-5号端口s5750(config-if-range)#switchport access vlan 10 ----将端口加划分进vlan10s5750(config-if-range)#exit ----退出端口配置模式s5750(config)# interface range gigabitethernet 0/6-10 ----进入gigabitethernet 0/6-10号端口s5750(config-if-range)#switchport access vlan 20 ----将端口加划分进vlan20s5750(config-if-range)#exit ----退出端口配置模式s5750(config)# interface range gigabitethernet 0/11-15 ----进入gigabitethernet 0/11-15号端口s5750(config-if-range)#switchport access vlan 30 ----将端口加划分进vlan30s5750(config-if-range)#exit ----退出端口配置模式步骤三：配置vlan10、vlan20、vlan30的网关ip地址s5750(config)#interface vlan 10 ----创建vlan10的svi接口s5750(config-if)#ip address 192.168.10.1 255.255.255.0 ----配置vlan10的网关s5750(config-if)#exit ----退出端口配置模式s5750(config)#interface vlan 20 ----创建vlan10的svi接口s5750(config-if)#ip address 192.168.20.1 255.255.255.0 ----配置vlan10的网关s5750(config-if)#exit ----退出端口配置模式s5750(config)#interface vlan 30 ----创建vlan10的svi接口s5750(config-if)#ip address 192.168.30.1 255.255.255.0 ----配置vlan10的网关s5750(config-if)#exit ----退出端口配置模式步骤四：创建acl，使vlan20能访问vlan10，而vlan30不能访问vlan10s5750(config)#ip access-list extended deny30 ----定义扩展acls5750(config-ext-nacl)#deny ip 192.168.30.0 0.0.0.255 192.168.10.0 0.0.0.255----拒绝vlan30的用户访问vlan1 0资源s5750(config-ext-nacl)#permit ip any any ----允许vlan30的用户访问其他任何资源s5750(config-ext-nacl)#exit----退出扩展acl配置模式步骤五：将acl应用到vlan30的svi口in方向s5750(config)#interface vlan 30 ----创建vlan30的svi接口s5750(config-if)#ip access-group deny30 in ----将扩展acl应用到vlan30的svi接口下背景介绍下图为某学校网络拓扑模拟图,接入层设备采用S2126G交换机,在接入交换机上划分了办公网VLAN20和学生网VLAN30,为了保证网络的稳定性,接入层和汇聚层通过两条链路相连,汇聚层交换机采用S3550,汇聚层交换机通过VLAN1中的接口F0/10与RA相连,RA通过广域网口和RB相连,RB以太网口连接一台FTP服务器,通过路由协议,实现全网的互通.实验要求1.在S3550与S2126两台设备创建相应的VLAN.A)S2126的VLAN20包含F0/1-5端口.B)S2126的VLAN30包含F0/6-10端口.C)在S3550上创建VLAN80.D)将F0/18-20,F0/22加入到VLAN80.2.S3550与S2126两台设备利用F0/23与F0/24建立TRUNK链路.A)S2126的F0/23和S3550的F0/23建立TRUNK链路.B)S2126的F0/24和S3550的F0/24建立TRUNK链路.3.S3550与S2126两台设备之间提供冗余链路.A)配置快速生成树协议实现冗余链路.B)将S3550设置为根交换机.4.在RA和RB上配置接口IP地址.A)根据拓扑要求为每个接口配置IP地址.B)保证所有配置的接口状态为UP.5.配置S3550的路由功能A)配置S3550实验VLAN20、VLAN30、VLAN80之间的互通.B)S3550通过VLAN1中的F0/10接口和RA相连,在S3550上PING 路由器A的F1/0地址,PING 通得5分6.配置S2126的端口安全功能A)在S2126上设置F0/8为安全端口.B)安全地址最大数为4个.C)违例策略设置为SHUTDOWN.7.运用RIP V2路由协议配置全网路由A)在S3550、路由器A、路由器B上,能够学习到网络中所有网段的信息.8.在RA上配置安全策略.A)学生不可以访问服务器1.1.1.18的FTP服务.B)学生可以访问其它网络的任何资源.C)对办公网的任何访问不做限制.Ra:RA#conf tRA(config)#int f1/0RA(config-if)#ip ad 10.1.1.1 255.255.255.0RA(config-if)#no shRA(config-if)#exitRA(config)#int s1/2RA(config-if)#ip ad 192.168.1.1 255.255.255.252RA(config-if)#no shRA(config-if)#exitRA(config)#router ripRA(config-router)#ver 2RA(config-router)#no auRA(config-router)#net 192.168.1.0RA(config-router)#net 10.1.1.0RA(config-router)#exitRA(config)#accRA(config)#access-list 100 deny tcp 192.168.30.0 0.0.0.255 1.1.1.18 0.0.0.255 eq ftpRA(config)#access-list 100 deny tcp 192.168.30.0 0.0.0.255 1.1.1.18 0.0.0.255 eq ftp-data RA(config)#access-list 100 permit ip any anyRA(config)#exitRA(config)#int s1/2RA(config-if)#ip access-group 100 outRA(config-if)#exitRA(config)#exitRA#Rb:Red-Giant #conf tRed-Giant (config)#ho rbrb(config)#int f1/0rb(config-if)#ip ad 1.1.1.1 255.255.255.0rb(config-if)#no shrb(config-if)#exitrb(config)#int s1/2rb(config-if)#ip ad 192.168.1.2 255.255.255.252rb(config-if)#no shrb(config-if)#exitrb(config)#router riprb(config-router)#net 192.168.1.0rb(config-router)#net 1.1.1.0rb(config-router)#ver 2rb(config-router)#no aurb(config-router)#exitrb(config)#int s1/2rb(config-if)#clock rate 64000rb(config-if)#exitrb(config)#exitrb#3550:Ruijie#conf tRuijie(config)#ho 35503550(config)#vl 203550(config-vlan)#exit3550(config)#vl 303550(config-vlan)#exit3550(config)#vl 803550(config-vlan)#exit3550(config)#int vl 203550(config-if-VLAN 20)#ip ad 192.168.20.1 255.255.255.0 3550(config-if-VLAN 20)#no shutdown3550(config-if-VLAN 20)#exit3550(config)#int vl 303550(config-if-VLAN 30)#ip ad 192.168.30.1 255.255.255.0 3550(config-if-VLAN 30)#no shutdown3550(config-if-VLAN 30)#exit3550(config)#int vl 803550(config-if-VLAN 80)#ip ad 192.168.80.1 255.255.255.0 3550(config-if-VLAN 80)#no shutdown3550(config-if-VLAN 80)#exit3550(config)#int r f 0/18-20,0/223550(config-if-range)#sw mo ac3550(config-if-range)#sw ac vl 803550(config-if-range)#no shutdown3550(config-if-range)#exit3550(config)#int r f0/23-243550(config-if-range)#sw mo t3550(config-if-range)#no shutdown3550(config-if-range)#exit3550(config)#spanning-tree3550(config)#spanning-tree mo r3550(config)#spanning-tree priority 40963550(config)#router rip3550(config-router)#ver 23550(config-router)#net 192.168.20.03550(config-router)#net 192.168. 30.03550(config-router)#net 192.168. 80.03550(config-router)#net 10.1.1.03550(config-router)#exit3550(config)#int vl 13550(config-if-VLAN 1)# ip ad 10.1.1.2 255.255.255.0 3550(config-if-VLAN 1)#no shutdown3550(config-if-VLAN 1)#exit3550(config)#ip routing3550(config)#exit2126:conf tSwitch(config)#ho 21262126(config)#vl 202126(config-vlan)#exit2126(config)#vl 302126(config-vlan)#exit2126(config)#int r fastEthernet 0/1-52126(config-if-range)#sw mo ac2126(config-if-range)#sw ac vl 202126(config-if-range)#no sh2126(config-if-range)#exit2126(config)#int r fastEthernet 0/6-102126(config-if-range)#sw mo ac2126(config-if-range)#sw ac vl 302126(config-if-range)#no sh2126(config-if-range)#exit2126(config)#int r fastEthernet 0/23-242126(config-if-range)#sw mo t2126(config-if-range)#no sh2126(config-if-range)#exit2126(config)#spanning-tree2126(config)#spanning-tree mo r2126(config)#int fastEthernet 0/82126(config-if)#sw port-security2126(config-if)#sw port-security maximum 42126(config-if)#sw port-security violation shutdown2126(config-if)#exit2126(config)#exit /688483/180250。

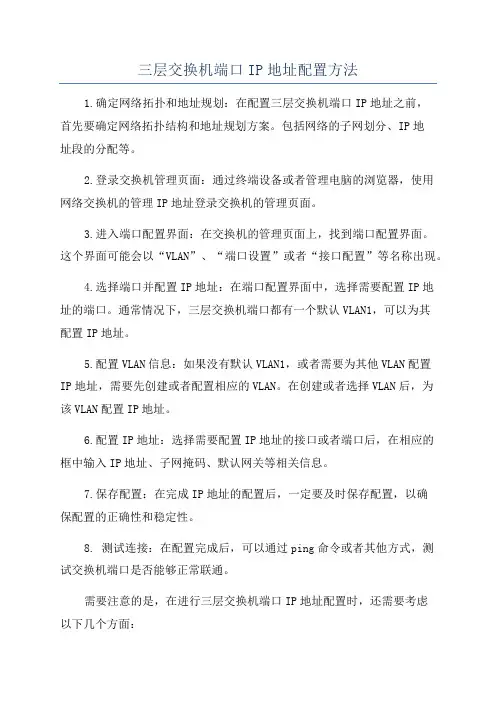

三层交换机端口IP地址配置方法1.确定网络拓扑和地址规划：在配置三层交换机端口IP地址之前，首先要确定网络拓扑结构和地址规划方案。

包括网络的子网划分、IP地址段的分配等。

2.登录交换机管理页面：通过终端设备或者管理电脑的浏览器，使用网络交换机的管理IP地址登录交换机的管理页面。

3.进入端口配置界面：在交换机的管理页面上，找到端口配置界面。

这个界面可能会以“VLAN”、“端口设置”或者“接口配置”等名称出现。

4.选择端口并配置IP地址：在端口配置界面中，选择需要配置IP地址的端口。

通常情况下，三层交换机端口都有一个默认VLAN1，可以为其配置IP地址。

5.配置VLAN信息：如果没有默认VLAN1，或者需要为其他VLAN配置IP地址，需要先创建或者配置相应的VLAN。

在创建或者选择VLAN后，为该VLAN配置IP地址。

6.配置IP地址：选择需要配置IP地址的接口或者端口后，在相应的框中输入IP地址、子网掩码、默认网关等相关信息。

7.保存配置：在完成IP地址的配置后，一定要及时保存配置，以确保配置的正确性和稳定性。

8. 测试连接：在配置完成后，可以通过ping命令或者其他方式，测试交换机端口是否能够正常联通。

需要注意的是，在进行三层交换机端口IP地址配置时，还需要考虑以下几个方面：1.子网划分：根据实际需要，合理划分网络子网，避免IP地址冲突和跨网段通信困难。

2.IP地址分配：为每个子网分配足够的IP地址，并合理规划IP地址段，便于管理和维护。

3.路由配置：如果需要进行不同子网之间的通信，还需要配置路由信息，将不同子网的流量进行转发和路由选择。

4.安全设置：可以对交换机进行访问控制列表（ACL）和安全策略的配置，增强网络的安全性。

总结起来，三层交换机端口IP地址的配置方法相对简单，但需要根据实际网络需求进行恰当的规划和设置。

通过正确的配置，可以实现网络子网的划分和互通，提升网络性能和管理效率。
