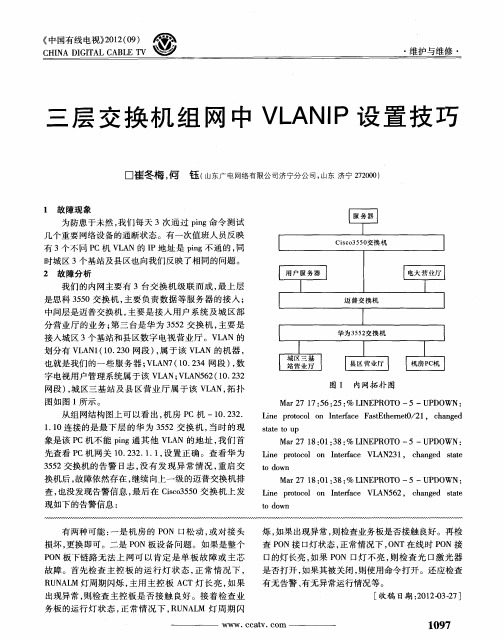

三层交换机端口IP地址配置方法三层交换机端口IP地址配置方法目前市场上的三层交换机有2种方式可以配置交换机端口的lP地址，一是直接在物理端口上设置．二是通过逻辑VLAN端口间接设置。
为了分析这2种配置方法在交换机实际运行中会产生哪些差别．在详细分析了三层交换机端口工作原理的基础上．搭建测试环境，主要从端口初始化和三层路由收敛过程分析了2种方式的不同。
通过分析发现，在交换机物理端口上直接配置IP地址，可以节省生成树协议(STP，Spanning Tree Protocol)收敛所需的时间，并且不需要规划额外的VLAN。
为日后的运行维护工作带来了方便。
三层变换机能够快速地完成VIAN间的数据转发，从而避免了使用路由器会造成的三层转发瓶颈，目前已经在企业内部、学校和住宅小区的局域网得到大量使用。
在配置三层交换机端口lP地址时，通常有2种方法：一是直接在物理端口上设置lP地址，二是通过逻辑VLAN 端口间接地设置IP地址。
作者所在单位日前购得一批三层交换机，最初只立持第2种配置方法但在厂家随后升级的软件版本中可以支持以上2种配置方法。
为了比较这2种方法的优缺点，本文首先阐述了三层交换机的工作原理，然后比较了这2种方法的操作命争和端口初始化时间．并通过测试得出结论。
1、三层交换机的工作原理传统的交换技术是在OSI网络参考模型中的第二层(即数据链路层)进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，利用第三层协议中的信息来加强笫二层交换功能的机制（见图1）从硬件的实现上看，目前笫二层交换机的接口模块都是通过高速背扳/总线交换数据的。
在第三层交换机中，与路由器有关的第三层路由硬件模块也插接在高速背板/总线上，这种方式使得路由模块可以与需要路由的其他模块高速地进行数据交换，从而突破了外接路由器接口速率的限制。
假设有2个使用IP协议的站点，通过第三层交换机进行通信的过程为：若发送站点1在开始发送时，已知目的站点2的IP地址，但不知遒它在局域网上发送所需要的MAC地址，则需要采用地址解析(ARP)来确定站点2的MAC地址。
三层交换机固定i p上网配置地址教程交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。
这篇文章主要介绍了h3c交换机m a c地址绑定、三层交换机固定i p上网、三层交换机端口配置i p 地址的方法,需要的朋友可以参考下可以通过以下两种方法来实现：方法一、通过三层交换机自带的网管功能来实现控制多网段电脑网速、跨网段限制电脑上网行为以及跨网段实现交换机端口限速、跨网段实现三层交换机固定I P 上网。
两种设置I P地址的命令：一种直接在物理端口上设置I P地址，设置过程比较简单。
例如在作者单位新购三层交换机上配置端口1/0/1为路由端口，I P地址为172.16.1.0，O S P F采用点到点类型，配置过程如下： #i n t e r f a c e E t h e r n e t1/1#p o r t l i n k-m o d e r o u t e#i p a d d r e s s172.16.1.0255.255.255.0#o s p f n e t w o r t-t y p e p2p第二种I P地址配置方式是通过逻辑V L A N设置I P地址，需先给V L A N设置I P地址，然后将物理端口配置在V L A N下。
为了保证I P地址和物理端口一一对应的关系。
例如在和上面一样的三层交换机上要配置端口1/0/1为路由端口，并配置端口的V L A N I D为101，V L A N 101 I P 地址为172.16.1.1，O S P F采用点到点类型，配置过程如下：#i n t e r f a c e V l a n-i n t e r f a c e101#i p a d d r e s s172.16.1.0255.255.255.0#o s p f n e t w o r k-t y p e p2p#i n t e r f a c e E t h e r n e t1/0/1#p o r t l i n k-m o d e r o u t e#p o r t a c c e s s V l a n101由此可见，以上两种方法都能为交换机端口设置I P 地址，从操作步骤上看，第一种方法比较简单，第二种方法需要先将端口和V L A N对应起来再设置I P地址。
如何配置三层交换机创建VLAN以下的介绍都是基于Cisco交换机的VLAN。
Cisco的VLAN实现通常是以端口为中心的。
与节点相连的端口将确定它所驻留的VLAN。
将端口分配给VLAN的方式有两种，分别是静态的和动态的.形成静态VLAN的过程是将端口强制性地分配给VLAN的过程。
即我们先在VTP （VLAN Trunking Protocol）Server 上建立VLAN，然后将每个端口分配给相应的VLAN的过程。
这是我们创建VLAN最常用的方法。
动态VLAN形成很简单，由端口决定自己属于哪个VLAN。
即我们先建立一个VMPS （VLAN Membership Policy Server）VLAN管理策略服务器，里面包含一个文本文件，文件中存有与VLAN 映射的MAC地址表。
交换机根据这个映射表决定将端口分配给何种VLAN。
这种方法有很大的优势，但是创建数据库是一项非常艰苦而且非常繁琐的工作。
下面以实例说明如何在一个典型的快速以太局域网中实现VLAN。
所谓典型的局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。
我们假设核心交换机名称为：COM；分支交换机分别为：PAR1、PAR2、PAR3……，分别通过Port 1的光线模块与核心交换机相连；并且假设VLAN名称分别为COUNTER、MARKET、MANAGING……。
1、设置VTP DOMAIN VTP DOMAIN 称为管理域。
交换VTP更新信息的所有交换机必须配置为相同的管理域。
如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的VLAN列表。
COM#vlan database 进入VLAN配置模式COM(vlan)#vtp domain COM 设置VTP管理域名称COMCOM(vlan)#vtp server 设置交换机为服务器模式PAR1#vlan database 进入VLAN配置模式PAR1(vlan)#vtp domain COM 设置VTP管理域名称COMPAR1(vlan)#vtp Client 设置交换机为客户端模式PAR2#vlan database 进入VLAN配置模式PAR2(vlan)#vtp domain COM 设置VTP管理域名称COMPAR2(vlan)#vtp Client 设置交换机为客户端模式PAR3#vlan database 进入VLAN配置模式PAR3(vlan)#vtp domain COM 设置VTP管理域名称COMPAR3(vlan)#vtp Client 设置交换机为客户端模式注意：这里设置交换机为Server模式是指允许在本交换机上创建、修改、删除VLAN及其他一些对整个VTP域的配置参数，同步本VTP域中其他交换机传递来的最新的VLAN信息；Client模式是指本交换机不能创建、删除、修改VLAN配置，也不能在NVRAM中存储VLAN配置，但可以同步由本VTP域中其他交换机传递来的VLAN信息。
综合实验一台思科三层交换机划分3个vlan vlan 2：ip 192.168.1.1 255.255.255.0 192.168.1.254 网段vlan 3 :ip 192.168.2.1 255.255.255.0 192.168.2.254 vlan 4 ip 192.168.3.1 255.255.255.0192.168.3.254 各vlan 之间能互相通迅. 现在增加1台cisco路由想实现共享我们的PC0、PC1处在VLAN2中，PC2、PC3处在VLAN3中，Server0处在VLAN4中。
现在要使我们内网能够正常访问我们的Server0服务器，然后同时还要能够访问我们的ISP 外网的WWW服务器。
三层交换机的配置Switch#config tSwitch(config)#vlan 2 创建VLAN2Switch(config-vlan)#exiSwitch(config)#vlan 3 创建VLAN3Switch(config-vlan)#exiSwitch(config)#vlan 4 创建VLAN4Switch(config-vlan)#exitSwitch(config)#int fa0/2 将我们的fa0/2添加到VLAN2中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 2Switch(config-if)#exitSwitch(config)#int fa0/3将我们的FA0/3添加到VLAN3中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 3Switch(config-if)#exitSwitch(config)#int fa0/4 将我们的FA0/4添加到VLAN4中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 4Switch(config-if)#exitSwitch(config)#int vlan 2 给我们的VLAN2添加一个IP地址，用于不同网段之间互相访问Switch(config-if)#ip add 192.168.1.1 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 3 给我们的VLAN3添加一个IP地址Switch(config-if)#ip add 192.168.2.1 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 4给我们的VLAN4添加一个IP地址Switch(config-if)#ip add 192.168.3.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exit以下几行是用来给我们不同的VLAN内的主机自动分配我们的IP地址。
三层交换机14-IPv6组播VLAN典型配置举例H3C S5130-EI IPv6 组播VLAN 典型配置举例目录1 简介 (1)2 配置前提 (1)3 基于子VLAN的IPv6 组播VLAN (1)3.1 组网需求 (1)3.1.1 现网描述 (1)3.2 配置思路 (3)3.3 使用版本 (3)3.4 配置注意事项 (3)3.5 配置步骤 (4)3.6 验证配置 (5)3.7 配置文件 (5)4 基于端口的IPv6 组播VLAN (7)4.1 组网需求 (7)4.1.1 现网描述 (7)4.1.2 需求描述 (8)4.2 配置思路 (9)4.3 使用版本 (9)4.4 配置注意事项 (9)4.5 配置步骤 (10)4.6 验证配置 (12)4.7 配置文件 (12)5 相关资料 (14)1 简介本文档介绍了基于子VLAN 的IPv6 组播VLAN 和基于端口的IPv6 组播VLAN 的配置举例。
2 配置前提本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。
如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
本文假设您已了解IPv6 组播VLAN 特性。
3 基于子VLAN的IPv6 组播VLAN3.1 组网需求3.1.1 现网描述如图1 所示，某楼层分布了两个不同的部门，通过在Switch B上配置不同的VLAN来区分这两个部门，其中用户VLAN 10、VLAN 20 分别标识了部门1、部门2。
交换机Switch A上配置了VLAN 10、VLAN 20 对应的VLAN虚接口，分别作为用户VLAN的网关。
由于业务需要，部门1 中有多台主机需要同时接收网络中某一发送源发送的数据。
该企业采用了IPv6 组播的传输方式：在Switch A 的Vlan-interface10 上运行MLDv1。
同时为避免组播数据在数据链路层的广播问题，该企业在交换机Switch B 的VLAN 10 内开启了版本 1 的MLD Snooping功能。
三层交换机怎么设置vlan间通信用到什么命令交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。
三层交换机怎么设置vlan间通信?在三层交换机与二层交换机之间采用trunk链路，实现各子网的互联，但是具体该怎么设置呢?下面我们来看看三层交换机vlan 通信的设置方法，需要的朋友可以参考下方法步骤1、有三台电脑pc0、pc1、pc2和一台二层交换机相连，二层交换机再和三层交换机相连。
其中设置pc0和pc1属于vlan10，pc2属于vlan20。
2、先设置pc0和pc1、pc2的ip地址。
pc0的ip地址为192.168.10.2 255.255.255.0pc1的ip地址为192.168.10.3 255.255.255.0pc0的ip地址为192.168.20.2 255.255.255.0 以下给出pc0的ip配置。
3、在交换机Switch0上创建vlan 10和vlan 20。
4、在二层交换机上将F0/1口和f0/2口划分到VLAN 10中。
将F0/3口划分到VLAN 20中。
5、在二层交换机上与三层交换机相连的端口(此处为F0/4端口)定义为trunk模式6、对于三层交换机先开启它的路由功能。
7、在三层交换机的接口f0/1上创建虚拟接口vlan10和vlan 20。
并且配置三层交换机的配置vlan10和vlan20虚拟接口的ip地址。
8、在三层交换机与二层交换机相连的接口f0/1上配置成trunk模式。
9、在pc0上通过cmd去ping pc1和pc2都能连通。
相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。
交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。
在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。
因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。
三层交换机怎么设置VLAN间路由方法步骤1、首先打开思科模拟器软件，找出一台三层交换机和两台PC2、将三层交换机和两台PC用直通线连接起来3、在三层交换机上划分VLAN，命令是：复制内容到剪贴板Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#intf0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 24、开启三层交换机的三层交换路由功能，命令是：ip routing5、给PC配置IP地址和网关6、进入三层交换机里面配置VLAN，命令是：复制内容到剪贴板Switch(config)#int vlan 1Switch(config-if)#noshutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.07、利用ping命令对PC之间进行通信测试，可以ping通的结果补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
华为三层交换机VLAN间路由怎么设置华为三层交换机VLAN间路由怎么设置三层交换机怎么设置VLAN间路由?三层交换机相当于交换机和路由器的结合，可以生鲜不同VLAN的PC之间进行通信，下面我们就来看看三层交换机设置vlan路由的方法，需要的.朋友可以参考下网络设备中三层交换机具有网络层的功能，相当于交换机和路由器的结合，利用三层交换机实现不同VLAN的PC之间进行通信。
1、首先打开思科模拟器软件，找出一台三层交换机和两台PC，如下图所示：2、将三层交换机和两台PC用直通线连接起来，如下图所示：3、在三层交换机上划分VLAN，命令是：复制内容到剪贴板Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2 如下图所示：4、开启三层交换机的三层交换路由功能，命令是：ip routing，如下图所示：5、给PC配置IP地址和网关，如下图所示：6、进入三层交换机里面配置VLAN，命令是：复制内容到剪贴板Switch(config)#int vlan 1Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.0 如下图所示：7、利用ping命令对PC之间进行通信测试，可以ping通的结果如下图所示：注意事项：1、配置PC时一定要让它们处于不同IP和网关。
