《机械设计》习题集第一章绪论分析与思考题1-1 机器的基本组成要素是什么1-2 什么是零件什么是构件什么是部件试各举三个实例。
1-3 什么是通用零件什么是专用零件试各举三个实例。
1-4 机械设计课程研究的内容是什么第二章机械设计总论分析与思考题2-1 一台完整的机器通常哪些基本部分组成各部分的作用是什么2-2 设计机器时应满足哪些基本要求设计机械零件时应满足哪些基本要求 2-3 机械零件主要有哪些失效形式常用的计算准则主要有哪些2-4 什么是零件的强度要求强度条件是如何表示的如何提高零件的强度2-5 什么是零件的刚度要求刚度条件是如何表示的提高零件刚度的措施有哪些 2-6 零件在什么情况下会发生共振如何改变零件的固有频率2-7 什么是可靠性设计它与常规设计有何不同零件可靠度的定义是什么 2-8 机械零件设计中选择材料的原则是什么2-9 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450， 65Mn，45，Q235，40Cr，20CrMnTi，ZCuSnl0Pb5。
2-10 机械的现代设计方法与传统设计方法有哪些主要区别第三章机械零件的强度一、选择与填空题3-1 零件表面的强化处理方法有_________________、___________________、_________________等。
3-2 零件的截面形状一定，当截面尺寸增大时，其疲劳极限值将随之____________。
(1)增高(2)不变(3)降低3-3 机械零件受载时，在_____________________处产生应力集中，应力集中的程度通常随材料强度的增大而___________________。
3-4 在载荷和几何形状相同的情况下，钢制零件间的接触应力_____________铸铁零件间的接触应力。
3-5 两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值__________。

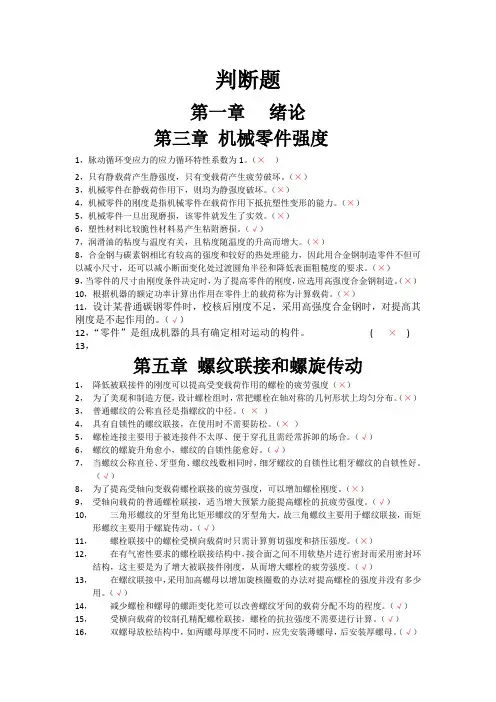

判断题第一章绪论第三章机械零件强度1，脉动循环变应力的应力循环特性系数为1。
（×）2，只有静载荷产生静强度，只有变载荷产生疲劳破坏。
（×）3，机械零件在静载荷作用下，则均为静强度破坏。
（×）4，机械零件的刚度是指机械零件在载荷作用下抵抗塑性变形的能力。
（×）5，机械零件一旦出现磨损，该零件就发生了实效。
（×）6，塑性材料比较脆性材料易产生粘附磨损。
（√）7，润滑油的粘度与温度有关，且粘度随温度的升高而增大。
（×）8，合金钢与碳素钢相比有较高的强度和较好的热处理能力，因此用合金钢制造零件不但可以减小尺寸，还可以减小断面变化处过渡圆角半径和降低表面粗糙度的要求。
（×）9，当零件的尺寸由刚度条件决定时，为了提高零件的刚度，应选用高强度合金钢制造。
（×）10，根据机器的额定功率计算出作用在零件上的载荷称为计算载荷。
（×）11，设计某普通碳钢零件时，校核后刚度不足，采用高强度合金钢时，对提高其刚度是不起作用的。
（√）12，“零件”是组成机器的具有确定相对运动的构件。
( ×) 13，第五章螺纹联接和螺旋传动1，降低被联接件的刚度可以提高受变载荷作用的螺栓的疲劳强度（×）2，为了美观和制造方便，设计螺栓组时，常把螺栓在轴对称的几何形状上均匀分布。
（×）3，普通螺纹的公称直径是指螺纹的中径。
（×）4，具有自锁性的螺纹联接，在使用时不需要防松。
（×）5，螺栓连接主要用于被连接件不太厚、便于穿孔且需经常拆卸的场合。
（√）6，螺纹的螺旋升角愈小，螺纹的自锁性能愈好。
（√）7，当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性比粗牙螺纹的自锁性好。
（√）8，为了提高受轴向变载荷螺栓联接的疲劳强度，可以增加螺栓刚度。
（×）9，受轴向载荷的普通螺栓联接，适当增大预紧力能提高螺栓的抗疲劳强度。

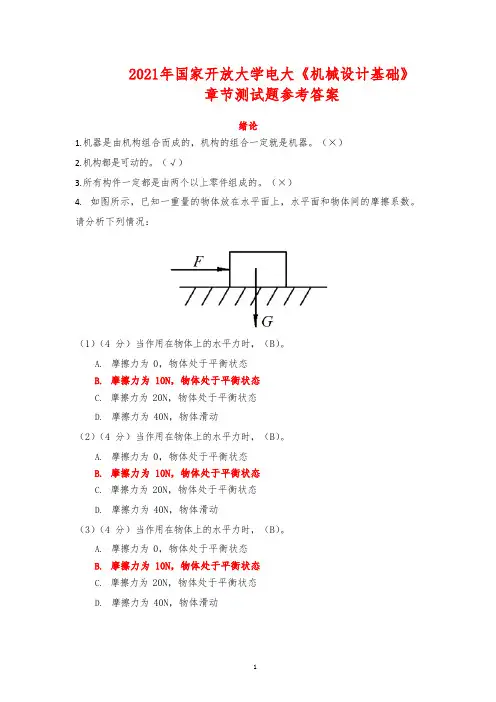

2021年国家开放大学电大《机械设计基础》章节测试题参考答案绪论1.机器是由机构组合而成的，机构的组合一定就是机器。
（×）2.机构都是可动的。
（√）3.所有构件一定都是由两个以上零件组成的。
（×）4.如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。
请分析下列情况：（1）（4 分）当作用在物体上的水平力时，（B）。
A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动（2）（4 分）当作用在物体上的水平力时，（B）。
A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动（3）（4 分）当作用在物体上的水平力时，（B）。
A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动一.机构静力分析基础1.只受两个力作用但不保持平衡的物体是二力构件。
（×）2.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。
（×）3.作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。
（√）4.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
（√）5.作用在刚体上的二力平衡条件是。
A.大小相等、方向相反、作用线相同、作用在同一刚体上B.大小相等、方向相同、作用线相同、作用在同一刚体上C.大小相等、方向相反、作用点相同D.大小相等、方向相反、作用线相同、作用在两个相互作用物体上6.下图所示的受力系统中，杆AB 的正确受力图为 D 。
A. B.C. D.7.如图所示，已知一重量 G=100N 的物体放在水平面上，水平面和物体间的摩擦系数 fs=0.3。
请分析下列情况：（1）当作用在物体上的水平力 F=10N 时，（B）。
力学分析中的强度和刚度详细解释
很多人对力学中强度和刚度的概念总是混淆，今天就来谈一下自己的理解。
书中说为了保证机械系统或者整个结构的正常工作，其中每个零部件或者构件都必须能够正常的工作。
工程构件安全设计的任务就是保证构件具有足够的强度、刚度及稳定性。
稳定性很好理解，受力作用下保持或者恢复原来平衡形式的能力。
例如承压的细杆突然弯曲，薄壁构件承重发生褶皱或者建筑物的立柱失稳导致坍塌，很好理解。
今天主要来讲一下对于刚度和强度的理解。
一、强度
定义：构件或者零部件在外力作用下，抵御破坏（断裂）或者显著变形的能力。
比如说张三把ipad当成了体重秤，站上去，ipad屏幕裂了，这就是强度不够。
比如武汉每年的夏天看海时许多大树枝被风吹断，这也是强度不够。
第1页共6页。
第一篇：《机械基础》第三章轴系零部件《机械基础》教案第三章轴系零部件一、教案【教学要求】1、了解轴的分类、结构和用途；2、掌握轴上零件轴向固定与周向固定的目的及常用方法；3、了解转轴上常见的工艺结构；4、了解键连接的功用和分类；5、熟悉键连接、销连接的结构与分类；6、了解各种键与销的类型、特点及应用；7、了解轴承的结构、类型、特点、代号及应用，轴承的安装、密封和润滑；8、了解联轴器、离合器的功用、类型、特点及应用。
【教学目的】使学生知道什么是轴向和周向固定，掌握其目的和常用的方法，了解轴的分类、结构和用途；了解轴承的结构、类型、特点、代号及应用，轴承的安装、密封和润滑；熟悉键连接的结构与分类。
【学习概要】1、轴的用途和分类。
2、转轴的结构。
3、轴上零件的轴向固定与周向固定。
4、熟悉键连接、销连接的结构与分类。
5、了解轴承的结构、类型、特点、代号及应用，轴承的安装、密封和润滑。
6、了解联轴器、离合器的功用、类型、特点及应用。
第一节轴【教学重难点】1、掌握轴上零件轴向固定与周向固定的目的及常用方法。
2、了解轴的分类、结构和用途- 1《机械基础》教案4、结构工艺性——轴的结构形式应便于加工、便于轴上零件的装配和便于使用维修，并且能提高生产率，降低成本。
有关轴的工艺结构应注意问题：轴的结构和形状应便于加工、装配和维修。
阶梯轴的直径应该是中间大，两端小，以便于轴上零件的装拆。
轴端、轴颈与轴肩（或轴环）的过渡部位应有倒角或过渡圆角，并应尽可能使倒角大小一致和圆角半径相同，以便于加工。
轴上需要切制螺纹或进行磨削时，应有螺纹退刀槽或砂轮越程槽。
当轴上有两个以上键槽时，槽宽应尽可能统一，并布置在同一直线上，以利加工。
【小结】1．轴的用途和分类。
2．转轴的结构要求。
3．轴上零件的轴向固定与周向固定。
4．轴的结构工艺性。
- 3《机械基础》教案键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）C、普通平键的标记：键型键宽×键长标准号例：键16100 GB/T 1096－2003 表示键宽为16mm，键长为100mm的A型普通平键。
5．提高螺纹联接强度的措施有哪些？1）改善螺纹牙间的载荷分配不均；2）减小螺栓的应力幅；3）减小螺栓的应力集中；4）避免螺栓的附加载荷（弯曲应力）；5）采用合理的制造工艺。
3．螺纹联接有哪些基本类型？适用于什么场合？螺纹联接有 4 中基本类型。
螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。
螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。
双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。
紧定螺钉联接：用于传递力和力矩不大的场合。
根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3-7．拧紧可以使一定公称直径的普通螺栓取得一定的预紧力，如果要以比较小的拧紧力矩T 来得到要求的预紧力Q P，可采用__A______。
A．细牙螺纹 B．双线螺纹C．适当润滑 D．增加螺母与被联接件支承面间的面积3-8. 在螺纹联接中，按防松原理，采用双螺母属于___A_____。
A．摩擦防松 B．机械防松C．破坏螺旋副的关系防松 D．增大预紧力防松3-14．在螺纹联接设计中，被联接件与螺母和螺栓头的联接表面加工凸台或沉头座是为了6_____D___。
A．使工作面均匀接触 B．使接触面大些，提高防松能力C．安装和拆卸时方便 D．使螺栓不受附加载荷作用3-16．当螺栓组承受横向载荷或旋转力矩时，该螺栓组中的螺栓____D____。
A. 必受剪应力作用B. 必受拉应力作用C. 同时受到剪切和拉伸D. 既可能受剪切，也可能受拉伸3-17．当铰制孔螺栓组承受横向载荷或旋转力矩时，该螺栓组中的螺栓__A______。
A. 必受剪应力作用B. 必受拉应力作用C. 同时受到剪切和拉伸D. 既可能受剪切，也可能受拉伸3-19．对于受轴向载荷的紧螺栓联接，当螺栓总拉力Q 和剩余预紧力Q P′不变，减小螺栓的刚度，则螺栓的应力幅σa和预紧力Q P 也会发上变化。

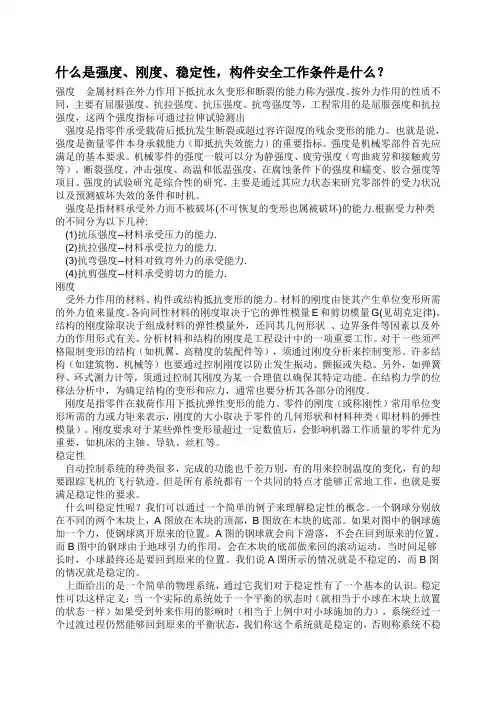

什么是强度、刚度、稳定性，构件安全工作条件是什么？强度金属材料在外力作用下抵抗永久变形和断裂的能力称为强度。
按外力作用的性质不同，主要有屈服强度、抗拉强度、抗压强度、抗弯强度等，工程常用的是屈服强度和抗拉强度，这两个强度指标可通过拉伸试验测出强度是指零件承受载荷后抵抗发生断裂或超过容许限度的残余变形的能力。
也就是说，强度是衡量零件本身承载能力（即抵抗失效能力）的重要指标。
强度是机械零部件首先应满足的基本要求。
机械零件的强度一般可以分为静强度、疲劳强度（弯曲疲劳和接触疲劳等）、断裂强度、冲击强度、高温和低温强度、在腐蚀条件下的强度和蠕变、胶合强度等项目。
强度的试验研究是综合性的研究，主要是通过其应力状态来研究零部件的受力状况以及预测破坏失效的条件和时机。
强度是指材料承受外力而不被破坏(不可恢复的变形也属被破坏)的能力.根据受力种类的不同分为以下几种:(1)抗压强度--材料承受压力的能力.(2)抗拉强度--材料承受拉力的能力.(3)抗弯强度--材料对致弯外力的承受能力.(4)抗剪强度--材料承受剪切力的能力.刚度受外力作用的材料、构件或结构抵抗变形的能力。
材料的刚度由使其产生单位变形所需的外力值来量度。
各向同性材料的刚度取决于它的弹性模量E和剪切模量G(见胡克定律)。
结构的刚度除取决于组成材料的弹性模量外，还同其几何形状、边界条件等因素以及外力的作用形式有关。
分析材料和结构的刚度是工程设计中的一项重要工作。
对于一些须严格限制变形的结构（如机翼、高精度的装配件等），须通过刚度分析来控制变形。
许多结构（如建筑物、机械等）也要通过控制刚度以防止发生振动、颤振或失稳。
另外，如弹簧秤、环式测力计等，须通过控制其刚度为某一合理值以确保其特定功能。
在结构力学的位移法分析中，为确定结构的变形和应力，通常也要分析其各部分的刚度。
刚度是指零件在载荷作用下抵抗弹性变形的能力。
零件的刚度（或称刚性）常用单位变形所需的力或力矩来表示，刚度的大小取决于零件的几何形状和材料种类（即材料的弹性模量）。
