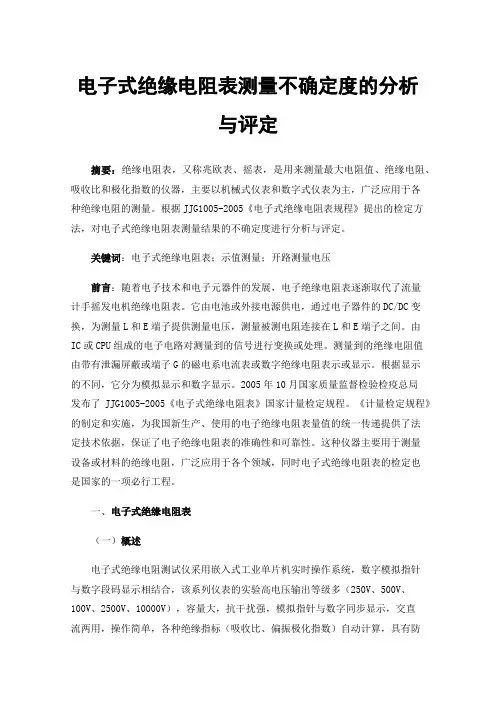

电子式绝缘电阻表测量不确定度的分析与评定摘要:绝缘电阻表,又称兆欧表、摇表,是用来测量最大电阻值、绝缘电阻、吸收比和极化指数的仪器,主要以机械式仪表和数字式仪表为主,广泛应用于各种绝缘电阻的测量。
根据JJG1005-2005《电子式绝缘电阻表规程》提出的检定方法,对电子式绝缘电阻表测量结果的不确定度进行分析与评定。
关键词:电子式绝缘电阻表;示值测量;开路测量电压前言:随着电子技术和电子元器件的发展,电子绝缘电阻表逐渐取代了流量计手摇发电机绝缘电阻表。
它由电池或外接电源供电,通过电子器件的DC/DC变换,为测量L和E端子提供测量电压,测量被测电阻连接在L和E端子之间。
由IC或CPU组成的电子电路对测量到的信号进行变换或处理。
测量到的绝缘电阻值由带有泄漏屏蔽或端子G的磁电系电流表或数字绝缘电阻表示或显示。
根据显示的不同,它分为模拟显示和数字显示。
2005年10月国家质量监督检验检疫总局发布了JJG1005-2005《电子式绝缘电阻表》国家计量检定规程。
《计量检定规程》的制定和实施,为我国新生产、使用的电子绝缘电阻表量值的统一传递提供了法定技术依据,保证了电子绝缘电阻表的准确性和可靠性。
这种仪器主要用于测量设备或材料的绝缘电阻,广泛应用于各个领域,同时电子式绝缘电阻表的检定也是国家的一项必行工程。
一、电子式绝缘电阻表(一)概述电子式绝缘电阻测试仪采用嵌入式工业单片机实时操作系统,数字模拟指针与数字段码显示相结合,该系列仪表的实验高电压输出等级多(250V、500V、100V、2500V、10000V),容量大,抗干扰强,模拟指针与数字同步显示,交直流两用,操作简单,各种绝缘指标(吸收比、偏振极化指数)自动计算,具有防掉电功能等特点。
是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想试验设备。
(二)特性第一,电压输出方式有很多种(250V/500V/2500V/5000V)、(5000V/10000V),电阻量程范围在0-400G之间。
绝缘电阻表的特点都有哪些
绝缘电阻表是一种用于测试电气设备绝缘电阻值的电测仪器。
其主要功能是测量磁、电、声、光等信号的绝缘电阻值,以判断设备的绝缘状态是否正常。
那么,绝缘电阻表具有哪些特点呢?
稳定性高
绝缘电阻表具有很高的稳定性,能够准确测量绝缘电阻的变化。
它能够对不同种类的绝缘材料进行测试,如电缆、变压器、电机、发电机、变频器、变压器、电容器、继电器等。
安全性能强
由于测试的是电气设备的绝缘电阻,因此绝缘电阻表的安全性能非常重要。
现在市面上的绝缘电阻表都采用了各种保护措施,例如防止电击、过载保护等,能够有效地保护测试人员和设备的安全。
测量精度高
绝缘电阻表的测量精度非常高,可以测量到几个欧姆以下的小电阻值。
同时,绝缘电阻表还能够提供多种测量模式,如直流、交流、极化电压等,使得测试更加准确。
使用方便
绝缘电阻表的操作非常简单,只需要按照说明书上的步骤进行即可。
此外,绝缘电阻表还拥有大屏幕的显示屏,可以直观地显示测试结果,方便了用户的测试操作。
便于携带
绝缘电阻表通常体积较小,重量较轻,便于携带。
这使得绝缘电阻表在电气设备的维护与保养中得到了广泛应用,并且也方便了测试人员进行移动式测试。
性价比高
绝缘电阻表的价格相对于其他电测仪器来说比较实惠,但其功能却非常强大,能够完成很多绝缘测试工作,具有较高的性价比。
总之,绝缘电阻表是一种重要的电测仪器,其具有的稳定性高、安全性能强、测量精度高、使用方便、便于携带及性价比高等特点,使其在电气设备的维护过程中得到广泛应用。

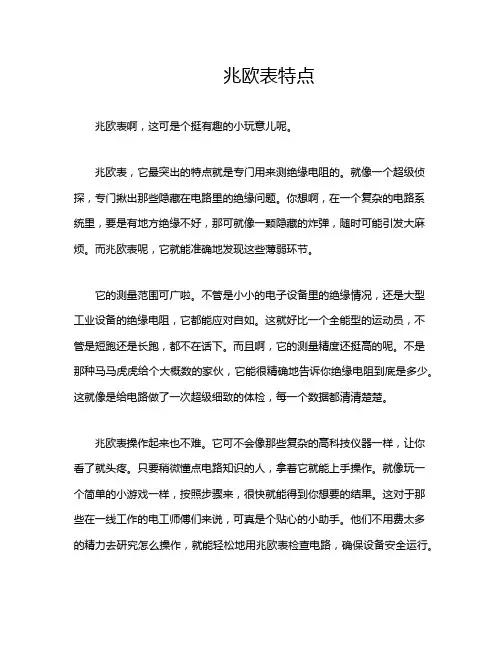

兆欧表特点兆欧表啊,这可是个挺有趣的小玩意儿呢。
兆欧表,它最突出的特点就是专门用来测绝缘电阻的。
就像一个超级侦探,专门揪出那些隐藏在电路里的绝缘问题。
你想啊,在一个复杂的电路系统里,要是有地方绝缘不好,那可就像一颗隐藏的炸弹,随时可能引发大麻烦。
而兆欧表呢,它就能准确地发现这些薄弱环节。
它的测量范围可广啦。
不管是小小的电子设备里的绝缘情况,还是大型工业设备的绝缘电阻,它都能应对自如。
这就好比一个全能型的运动员,不管是短跑还是长跑,都不在话下。
而且啊,它的测量精度还挺高的呢。
不是那种马马虎虎给个大概数的家伙,它能很精确地告诉你绝缘电阻到底是多少。
这就像是给电路做了一次超级细致的体检,每一个数据都清清楚楚。
兆欧表操作起来也不难。
它可不会像那些复杂的高科技仪器一样,让你看了就头疼。
只要稍微懂点电路知识的人,拿着它就能上手操作。
就像玩一个简单的小游戏一样,按照步骤来,很快就能得到你想要的结果。
这对于那些在一线工作的电工师傅们来说,可真是个贴心的小助手。
他们不用费太多的精力去研究怎么操作,就能轻松地用兆欧表检查电路,确保设备安全运行。
再说说它的耐用性吧。
兆欧表就像一个坚强的小战士,不怕摔打,也不容易出故障。
在各种恶劣的工作环境里,它都能坚守岗位。
无论是在灰尘满天的工厂车间,还是在潮湿的地下室,它都能正常工作。
不会因为环境差就闹脾气罢工。
这一点可太重要啦,要是它动不动就坏了,那电工师傅们可就要抓狂了。
兆欧表还有个很贴心的特点,就是它的显示很直观。
不会给你弄一堆复杂的专业数据让你看不懂。
它就明明白白地告诉你绝缘电阻是好是坏,就像一个直白的朋友,不会跟你拐弯抹角。
这样一来,就算不是专业的工程师,只要看了兆欧表的显示,也能大概知道电路的绝缘情况。
这在很多时候都能节省大量的时间和精力,让大家能更快地做出判断,是继续使用设备呢,还是赶紧维修。
总之啊,兆欧表虽然小小的,但是特点多多,在电路检测这块可是发挥着大大的作用呢。

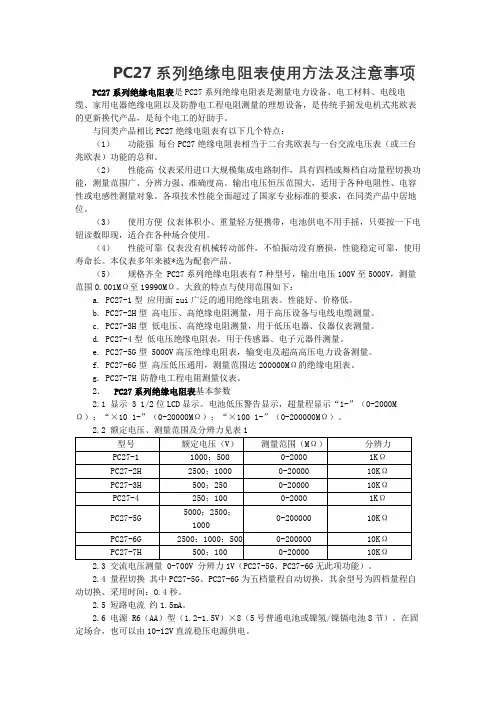

PC27系列绝缘电阻表使用方法及注意事项PC27系列绝缘电阻表是PC27系列绝缘电阻表是测量电力设备、电工材料、电线电缆、家用电器绝缘电阻以及防静电工程电阻测量的理想设备,是传统手摇发电机式兆欧表的更新换代产品,是每个电工的好助手。
与同类产品相比PC27绝缘电阻表有以下几个特点:(1)功能强每台PC27绝缘电阻表相当于二台兆欧表与一台交流电压表(或三台兆欧表)功能的总和。
(2)性能高仪表采用进口大规模集成电路制作,具有四档或舞档自动量程切换功能,测量范围广、分辨力强、准确度高。
输出电压恒压范围大,适用于各种电阻性、电容性或电感性测量对象。
各项技术性能全面超过了国家专业标准的要求,在同类产品中居地位。
(3)使用方便仪表体积小、重量轻方便携带,电池供电不用手摇,只要按一下电钮读数即现,适合在各种场合使用。
(4)性能可靠仪表没有机械转动部件,不怕振动没有磨损,性能稳定可靠,使用寿命长。
本仪表多年来被*选为配套产品。
(5)规格齐全 PC27系列绝缘电阻表有7种型号,输出电压100V至5000V,测量范围0.001MΩ至19990MΩ。
大致的特点与使用范围如下:a. PC27-1型应用面zui广泛的通用绝缘电阻表。
性能好、价格低。
b. PC27-2H型高电压、高绝缘电阻测量,用于高压设备与电线电缆测量。
c. PC27-3H型低电压、高绝缘电阻测量,用于低压电器、仪器仪表测量。
d. PC27-4型低电压绝缘电阻表,用于传感器、电子元器件测量。
e. PC27-5G型 5000V高压绝缘电阻表,输变电及超高高压电力设备测量。
f. PC27-6G型高压低压通用,测量范围达200000MΩ的绝缘电阻表。
g. PC27-7H 防静电工程电阻测量仪表。
2.PC27系列绝缘电阻表基本参数2.1 显示 3 1/2位LCD显示。
电池低压警告显示,超量程显示“1-”(0-2000M Ω);“×10 1-”(0-20000MΩ);“×100 1-”(0-200000MΩ)。

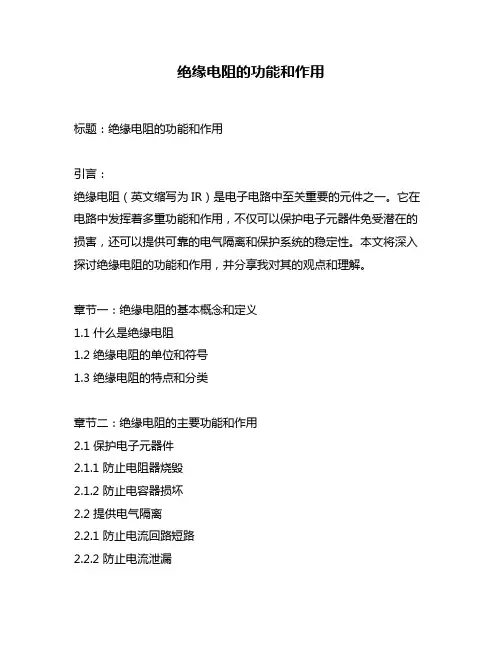

绝缘电阻的功能和作用标题:绝缘电阻的功能和作用引言:绝缘电阻(英文缩写为IR)是电子电路中至关重要的元件之一。
它在电路中发挥着多重功能和作用,不仅可以保护电子元器件免受潜在的损害,还可以提供可靠的电气隔离和保护系统的稳定性。
本文将深入探讨绝缘电阻的功能和作用,并分享我对其的观点和理解。
章节一:绝缘电阻的基本概念和定义1.1 什么是绝缘电阻1.2 绝缘电阻的单位和符号1.3 绝缘电阻的特点和分类章节二:绝缘电阻的主要功能和作用2.1 保护电子元器件2.1.1 防止电阻器烧毁2.1.2 防止电容器损坏2.2 提供电气隔离2.2.1 防止电流回路短路2.2.2 防止电流泄漏2.3 保护系统稳定性2.3.1 减少电压和电流波动2.3.2 提高电路的噪音和干扰抑制能力章节三:绝缘电阻的应用领域和案例分析3.1 家居电器领域3.1.1 空调和电冰箱3.1.2 洗衣机和热水器3.2 工业自动化领域3.2.1 机械设备和传感器3.2.2 控制系统和电动驱动器3.3 电子通信领域3.3.1 通信设备和移动通信设备3.3.2 网络设备和服务器章节四:个人观点和总结4.1 我对绝缘电阻的认识和理解4.2 绝缘电阻在电子电路中的重要性和必要性4.3 绝缘电阻的未来发展和趋势结论:绝缘电阻是电子电路中不可或缺的元件,它在保护电子元器件、提供电气隔离和保护系统稳定性方面发挥着重要的功能和作用。
通过对绝缘电阻的深入探讨,我们更加理解了它在不同应用领域中的价值和重要性。
希望本文对读者对于绝缘电阻的认识和理解提供了有益的信息,并为其在电子电路设计和应用中提供指导和启示。
字数统计:约3600字个人观点和理解:作为一名写手,我对绝缘电阻的重要性和作用深信不疑。
在电子设备中,绝缘电阻的存在可以保护电子元器件免受潜在的损害,提供电气隔离并确保系统的稳定性。
同时,在不同的应用领域中,绝缘电阻的应用也有所不同,但其核心功能仍然是保护和隔离。
电气试验设备一、绝缘电阻表绝缘电阻表用来测量电气设备的绝缘电阻。
测量电气设备的绝缘电阻是检验电气设备绝缘状况的一个非常简单而又十分有效的方法。
1、电压与量程(1)100V以下电气设备选用250V、量程50MΩ及以上的绝缘电阻表。
(2)500V以下至100V电气设备选用500V、量程100MΩ及以上的绝缘电阻表。
(3)3000V以下至500V电气设备选用1000V、量程2000MΩ及以上的绝缘电阻表。
(4)10000V以下至3000V电气设备选用2500V、量程10000MΩ及以上的绝缘电阻表。
(5)10000V及以上电气设备选用2500V或5000V、量程10000MΩ及以上的绝缘电阻表。
用于极化指数测量时,绝缘电阻表短路电流不应低于2mA。
2、型式与结构按电源型式通常可分为发电机型和整流电源型两大类。
发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压作为电源的机型。
整流电源型由低压50Hz交流电经整流稳压(或直接采用电池电源)经晶体振荡器升压和倍压整流后输出直流电压作为电源的机型。
手摇式绝缘电阻表优点:使用简单,不需要另备外部电源,也不需要提供干电池。
缺点:需要测试人员用手摇动绝缘电阻表的小发电机,要求转动速度均匀,一般为120r/min,在整个测试过程中都不能停,也不允许忽快忽慢,否则对测量数据有严重影响,甚至会因为被试品上的充电电压对绝缘电阻表反充电而引起绝缘电阻表测量机构电流线圈烧坏。
特别是测试极化指数时,需要持续均匀地摇动绝缘电阻表10min,一般测试人员都会感到体力不支。
自动化绝缘电阻测试仪内置可充电池和智能充电模块,交直流两用,整机输出功率大。
特点:不需要手摇发电机,因而减轻了测试人员的劳动强度,而且具有机械指针指示和点阵液晶数显两种方式同步显示绝缘电阻,并能自动储存若干组测量数据,自动计算吸收比或极化指数,使用起来十分方便。
有的测试仪在测试完毕后还能自动对被试物上的残留电荷进行放电,提高了工作中的安全可靠性。
第1篇一、电缆放线架(千斤顶)电缆放线架是电力工程施工中用于敷设电缆的重要设备。
它由支架、千斤顶、滑轮等组成,可以将电缆从盘卷状态顺利地敷设到指定位置。
电缆放线架具有操作简便、稳定性好、安全性高等特点。
二、电动锯和钢锯电动锯和钢锯是电缆切割的工具,用于切割电缆、绝缘材料等。
电动锯切割速度快、效率高,适用于批量切割;钢锯切割精度高,适用于精密切割。
三、液压钳液压钳是一种多功能工具,可用于电缆连接、绝缘压接等操作。
它具有操作简便、夹紧力强、安全性高等特点。
四、绝缘电阻表绝缘电阻表用于检测电缆绝缘性能,确保电缆绝缘良好,避免因绝缘故障导致的安全事故。
五、电风筒电风筒用于现场通风,保持施工环境干燥、通风,提高施工效率。
六、数字万用表数字万用表用于测量电压、电流、电阻等参数,便于施工人员对电力系统进行实时监测和调试。
七、钢卷尺和水平仪钢卷尺和水平仪用于测量电缆敷设长度、标高、角度等,确保电缆敷设的准确性。
八、对讲机对讲机用于施工现场的沟通,便于施工人员之间传递信息,提高施工效率。
九、耐压试验设备耐压试验设备用于检测电缆绝缘性能,确保电缆在运行过程中不会发生绝缘故障。
十、金属切割机、弯管机等金属切割机、弯管机等用于切割、弯曲金属管道,适用于电力管道、支架等施工。
十一、起重机、顶升设备起重机、顶升设备用于吊装大型设备、材料,提高施工效率。
十二、特种车辆特种车辆如电力工程车、施工车等,用于运输施工设备和材料,提高施工效率。
十三、安全防护设备安全防护设备如安全帽、安全带、防护眼镜等,用于保障施工人员的人身安全。
总之,电力工程施工机械设备在提高施工效率、保障工程质量和安全性方面发挥着重要作用。
施工单位应根据工程特点和施工要求,合理选用和配置机械设备,确保工程顺利进行。
第2篇一、电缆施工机械设备1. 电缆放线架(千斤顶):用于电缆敷设过程中的电缆张力控制,保证电缆顺利敷设。
2. 滑轮托架:用于电缆敷设过程中的电缆导向,防止电缆扭曲。
3 电力设备绝缘试验原理及方法电气设备绝缘试验类型非破坏性试验1、绝缘电阻、吸收比;2、介质损耗角正切(tg );3、局部放电;4、绝缘油气相色谱分析等。
电气设备绝缘试验类型破坏性试验1、交流耐压试验;2、直流耐压试验;3、雷电冲击试验;4、操作冲击耐压试验。
常用绝缘材料气体:空气、六氟化硫、CO2、氮气等;液体:变压器油、电缆油、电容器油等;固体:无机材料:云母、石棉、电瓷、玻璃等;有机材料:纸、棉纱、木材、塑料等。
主要针对的问题:绝缘受潮、表面脏污、贯穿性裂纹、贯穿性放电痕迹常用兆欧表类型、电压等级:100V、250V、500V、1000V、2500V、5000V、10000V1绝缘电阻、吸收比试验选用兆欧表时的注意事项1.对有介质吸收现象的发电机、变压器等设备,绝缘电阻值、吸收比值和极化指数随兆欧表电压高低而变化,故历次试验应选用电压相同和负载特性相近的兆欧表。
2.对二次回路或低压配电装置及电力布线测量绝缘电阻,并兼有进行直流耐压试验的目的时,可选用2500V兆欧表。
由于低压装置的绝缘电阻一般较低(1M S2-20MQ ) ,兆欧表输出电压因受负载特性影响,实际端电压并不高。
用2500V兆欧表代替直流耐压试验时,应考虑到由于绝缘电阻低而使端电压降低的因素。
绝缘电阻的测量原理:绝缘电阻测量过程中的电流曲线ic:电容电流;ia:吸收电流;ig:泄漏电流1、手摇式兆欧表测试原理(比流计)兆欧表接线端子:线路端子(L ),接地端子(E ),屏蔽(或保护)端子(G)。
一、兆欧表工作原理手摇式兆欧表使用前的检查事项短路检查:短接L、E,缓慢摇动手柄,观察指针是否指“0”。
开路检查:摇动手柄达额定转速120r/min,观察指针是否指“∞”。
2、电子式兆欧表测试原理兆欧表接线端子:线路端子(L),接地端子(E),屏蔽(或保护)端子(G)。
二、绝缘电阻测量的值;当电容量特规程规定:测量60s时的绝缘电阻值,即R60S别大时,吸收现象特别明显,如大型发电机、电力电缆等,可以采。

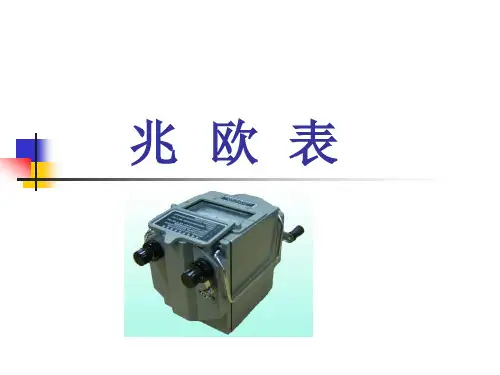

兆欧表的使用介绍兆欧表是用来测试电气绝缘的工具。
在绝缘材料和设备中,如电气电缆、发电机、变压器、电机等等,都需要使用兆欧表来检测绝缘的性能。
本文将介绍兆欧表的用途、工作原理、操作方法以及使用注意事项等内容。
一、兆欧表的用途兆欧表主要是用来测试绝缘电阻。
在电气设备中,绝缘材料起着隔离电器件的重要作用,而电气绝缘的质量不稳定则会危及设备的安全性。
因此,在设备的运行前需要进行绝缘测试,以确保设备的安全性。
二、兆欧表的工作原理兆欧表的工作原理是利用直流高电压产生电场,通过绝缘体来检测绝缘电阻。
兆欧表通过将高电压施加到被测物品上,计算在施加电压下电流流过绝缘所用的时间和电流大小来测量绝缘电阻。
根据欧姆定律,绝缘电阻越大,所消耗的电流越小。
三、兆欧表的操作方法1.首先确认被测物品的电源已关闭,并用万用表测量电压,以符合兆欧表的工作范围;2.确定测试所需的测试时间和电压,并选择适当的测试模式;3.用兆欧表连接被测试物品的正负极,并使表的两个阱位分别与被测试物品相连;4.开始测试后,可以查看兆欧表上的数字显示,以了解被测物品的绝缘电阻值;5.完成测试后,需要记得关掉兆欧表,及时切断被测试物品的电源。
四、兆欧表的使用注意事项1.使用前需要确认兆欧表正常运作,尤其是对于长时间未使用或大量使用的兆欧表,需要进行定期的校准和维护;2.在使用兆欧表之前,一定要弄清楚被测试物品的性质和特点,确认测试时间、电压和电阻范围等参数;3.在测试前需要进行安全措施的设置,并严格按照操作方法进行操作,以避免发生意外;4.在测试过程中,需要保持兆欧表干燥、清洁和避光,避免表盘受到潮湿和阳光的影响,误差产生。
五、总结绝缘测试是电气维修和安装中的重要步骤,而兆欧表是协助完成测试的重要工具。
在正确使用兆欧表的前提下,能够更加准确地测试绝缘电阻,并确保电气设备的安全使用。
因此,在操作过程中必须严格按照要求进行,以确保测试结果的精确性和测试工具的长期运作。
兆欧表的使用方法和技巧一、任务引导 >>>>>>在电动机、电器和供电线路中,绝缘性能的好坏对电力设备的正常运行和安全用电起着至关重要的作用。
表示绝缘性能的参数是电气设备本身绝缘电阻值的大小,绝缘电阻值越大,其绝缘性能越好,电力设备线路也就越安全。
前面所学万用表的欧姆挡,是在低电压条件下测量电阻值。
如果用万用表来测量电气设备的绝缘电阻,其阻值一般都是无穷大。
而电气设备实际的工作条件是几百伏或几千伏,在这种工况下,绝缘电阻不再是无穷大,可能会变得比较小。
因此测量电气设备的绝缘电阻要根据电气设备的额定电压等级来选择仪表。
兆欧表是一种专用于测量绝缘电阻的直读式仪表,又称绝缘电阻测试仪。
兆欧表是专用于测量电气设备绝缘性能的仪表,有手摇式和电子式两种,我们应知道其基本的测量原理,着重于掌握测量方法。
二、任务目标>>>>>>1)掌握手摇式兆欧表测绝缘电阻的方法2)掌握电子式兆欧表测绝缘电阻的方法三、技能建构>>>>>>技能建构点1、认识常用兆欧表1.兆欧表的分类和特点常见兆欧表的分类和特点详见表2-6。
表2-6 常见兆欧表的分类和特点(a)数字式(b)指针式2. 兆欧表的工作原理和面板介绍1)手摇式兆欧表的工作原理手摇式兆欧表的工作原理图如图2-26所示,其工作原理如下:图2-26 手摇式兆欧表的工作原理图(1)摇动直流发电机的手柄,发电机两端产生较高的直流电压,线圈1和线圈2同时通电。
(2)通过线圈1的电流I l与气隙磁场相互作用产生转动力矩M1;通过线圈2的电流I2也与气隙磁场相互作用产生反作用力矩M2,M1与M2方向相反。
由于气隙磁场是不均匀的,所以转动力矩M1不仅与线圈1的电流I1成正比,而且还与线圈1所处的位置(用指针偏转角表示)有关。
在测量Rx时,随Rx的改变,I1改变,而I2基本不变。
线圈2主要是用来产生反作用力矩的,这个力矩基本不变。
绝缘电阻测量原理绝缘电阻是指电气设备、电气线路或电气元件的绝缘材料对电流的阻碍能力。
绝缘电阻测量是电气工程中非常重要的一项测试,它可以帮助我们了解设备或线路的绝缘状况,从而确保电气设备的安全可靠运行。
在进行绝缘电阻测量时,我们需要了解其原理及测量方法。
首先,我们来了解绝缘电阻测量的原理。
绝缘电阻测量原理是利用电压和电流的关系来判断绝缘电阻的大小。
在测量时,通常会施加一定的直流电压在被测绝缘上,然后通过测量电流的大小来计算绝缘电阻的值。
根据欧姆定律,电流和电压之比即为绝缘电阻的大小,即R=V/I,其中R为绝缘电阻,V为施加的电压,I为通过绝缘的电流。
通过测量电流和施加电压的数值,我们可以得到被测绝缘的绝缘电阻值。
其次,我们需要了解绝缘电阻测量的方法。
绝缘电阻测量通常采用万用表或绝缘电阻测试仪进行。
在测量时,需要先将被测绝缘与地线相连,然后通过测试仪器施加一定的电压,再测量通过绝缘的电流值。
在测量过程中,需要注意保持被测绝缘的干燥和清洁,避免外部因素对测量结果的影响。
另外,还需要注意测量时的安全问题,避免因高压电流而造成伤害。
绝缘电阻测量的原理和方法虽然简单,但在实际工程中却有着重要的意义。
通过绝缘电阻测量,我们可以及时发现设备或线路中的绝缘故障,避免因绝缘故障而引发的事故。
同时,绝缘电阻测量也是电气设备定期检测的一项重要内容,可以帮助我们及时了解设备的绝缘状况,确保设备的安全运行。
综上所述,绝缘电阻测量原理简单易懂,方法也相对容易操作。
但在实际工程中,我们仍需要严格按照操作规程进行,确保测量结果的准确性和可靠性。
只有通过科学的测量和有效的监测,才能保障电气设备的安全运行,为工程的顺利进行提供保障。
第一章高电压绝缘及试验1.电介质极化类型:电子位移极化、离子位移极化、转向极化、空间电荷极化。
中性液体或中性固体介质中的极化主要是电子位移极化和离子位移极化;极性液体和极性固体介质中的损耗主要包括电导式损耗和电偶式损耗两部分。
2.电子位移极化特点:(1)电场中的多有电介质都存在电子位移极化,他是弹性的;(2)不引起能量损耗;(3)单元粒子电子位移极化电距与温度无关;3.离子位移极化特点:(1)有极微量的能量损耗;(2)离子位移极化率随温度升高儿略有增大。
4.转向极化特点:(1)有固有偶极矩;(2)转向极化的建立需要更长的时间;(3)转向极化伴有能量损耗。
5.介电常数定义:是一种反应极化强弱的物理量。
6.电介质电导与金属电导的区别:电介质电导具有离子性电导,具有正温度系数;金属电导属电子式电导,具有负温度系数。
7.介质损耗类型:(1)电导损耗(直流下全部为电导损耗);(2)极化损耗(有损耗损,只有极性液体才有)。
、8.松香油的tanδ(介质损耗因数)与温度的关系:P(10)温度低时,松香油的黏度大,偶极子的转向较难,故tanδ较小;温度升高时,松香油的黏度减小,偶极子的转向较易,故tanδ增大;温度再高时,松香油的黏度更小,偶极子的转向更易,但偶极子回转时的摩擦损耗却减小很多,故tanδ反而减小;温度更高时,虽然由于黏度小,使偶极子回转时的摩擦损耗减小,但电导随温度的增加而迅速增加,使电导式损耗迅速增大,tanδ及总的损耗也迅速增大。
第二章气体放电的物理过程1.气体中带电质点来源途径:气体分子本身发生电离;气体中的固体或液体金属发生表面电离。
2.激励的定义:一个原子的外层电子跃迁到较远的轨道上去的现象称为激励,所需的能量称为激励能。
3.电离的定义:原来的一个中型原子变成一个自由电子和一个带正电荷的离子,这种现象称为电离,达到电离所需的最小能量称为电离能。
4.电离的类型:撞击电离、光电离、热电离、表面电离。
绝缘电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,防止触电危险,注意人身平安!平安要求请阅读以下平安考前须知,以免人身伤害,为了防止可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进展连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
防止接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-平安术语警告:警告字句指出可能造成人身伤亡的状况或做法。
目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标 (8)三、仪表构造............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开场测试............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速开展,电气设备预防性实验是保障电力系统平安运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪〔兆欧表〕是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89?绝缘电阻表〔兆欧表〕?已把它作为强制检定的仪表之一。
目前,电气设备〔如变压器、发电机等〕朝着大容量化、高电压化、构造多样化及密封化的趋势开展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
电测仪表-技能鉴定Ⅷ-问答题【1】晶体管有哪几种工作状态?晶体管有三种工作状态:放大状态、饱和状态和截止状态。
【2】对直流放大器极间耦合有些什么要求?(1)不能采用阻容耦合或变压器耦合,因为它们具有隔直作用。
(2)采用直接耦合必须保证前后两级各有合适的静态工作点。
【3】按JJF1059《测量不确定度评定与表示》的要求,出具报告的测量结果不确定度最多取几位有效位数?最多取2位有效位数。
【4】交流放大电路中的耦合电容、耦合变压器有何用途?耦合电容的作用是隔直流通交流;耦合变压器的作用是隔直流通交流,也可实现阻抗匹配。
【5】自感电动势的方向与什么有关?与电流变化趋势有关。
【6】简述预处理与预热的区别。
进行预热时,只要施加辅助电源电压,不施加被测量;进行预处理时,除施加辅助电源电压外,还要施加被测量。
【7】请写出检验交流采样测量装置的频率交流量的检验点。
频率检验点为:标称频率值(50Hz)、标称频率值的±0.5Hz、标称频率值的±1Hz、标称频率值的±2Hz。
【8】什么是带有隐零位的变送器?当被测量4于一定值时,输出为零或一常数的变送器。
【9】在交流采样中如何定义超越定值?交流采样测量装置中以前后两次采集数据差值的大小,作为判定数据是否传送的限值条件的整定值。
【10】什么是国际单位制?国际单位制的国际简称SI,它是由国际计量大会(CGPM)所采用和推荐的一贯单位制。
目前国际单位制是以米、千克、秒、安培、开尔文、摩尔和坎德拉等七个基本单位为基础的。
【11】试写出作为国际单位制(SI)基础的基本单位的名称和符号。
基本单位共有七个,它们的名称和符号如下:单位名称:米、千克(公斤)、秒、安[培]、开[尔文]、摩[尔]、坎[德拉];单位符号:m、kg、s、A、K、mol、cd。
【12】按工作原理分,电气仪表有哪几种形式?按工作原理分,电气仪表有电磁式、电动式、磁电式、感应式、整流式、热电式、电子式、静电式仪表等。
使用说明UT502C数字兆欧表是一种用于检测电气设备绝缘状况的仪器,适用于工业、电力、航空航天等领域。
本文将详细介绍UT502C数字兆欧表的使用方法及注意事项,希望对用户使用时有所帮助。
一、仪器概述UT502C数字兆欧表是一款便携式数字绝缘电阻测试仪,具有大屏幕液晶显示器、数据保存功能、自动关机功能等特点,适用于测试直流绝缘电阻和接地电阻。
仪器采用微电脑控制技术,测量精度高,稳定性好,操作简便,适用于各种绝缘电阻测量。
二、使用前准备1. 确保仪器电池电量充足,若电池电量不足应及时更换;2. 检查测试线、夹子和探头是否完好,若有损坏应及时更换;3. 确保测试仪器和被测物件处于安全状态,严禁在有电压的情况下进行测试。
三、操作流程1. 打开电源开关,待仪器自检完毕后进入测试状态;2. 选择相应的测试模式,如直流绝缘电阻测试或接地电阻测试;3. 将测试线与被测物件连接,确保连接牢固,夹子与被测物件接触良好;4. 按下测试按钮,仪器开始进行测试,测试过程中应保持稳定,不要晃动测试线;5. 测试完毕后,记录测试结果,及时保存数据并断开连接;6. 关闭电源开关,仪器进入待机状态,待下次使用时再次打开。
四、注意事项1. 使用本仪器前请仔细阅读使用说明书,了解仪器结构和功能;2. 在使用过程中避免碰撞、摔坏仪器,确保仪器正常运行;3. 测试时应在无电压状态下进行,避免造成触电或其他安全事故;4. 仪器应存放在干燥通风处,避免潮湿和高温环境;5. 若长时间不使用,请及时取下电池以防止电池漏液损坏仪器。
五、维护保养1. 定期对仪器进行外观清洁,保持表面清洁整洁;2. 保持仪器连接头部干净,避免灰尘和污垢堵塞影响测试结果;3. 仪器长时间不使用时,应存放在防尘、防潮的环境中;4. 若仪器发生故障或损坏,请及时送往指定维修点进行维修保养。
总结:UT502C数字兆欧表具有测量精度高、稳定性好、操作简便等特点,适用于各种绝缘电阻测试。
塑料绝缘电阻塑料绝缘电阻是一种常见的电子元件,用于阻止电流通过导线流失或泄漏。
它在电子设备中起到了重要的作用,保证了电路的正常运行和安全性。
本文将从塑料绝缘电阻的材料特性、工作原理和应用领域等方面进行阐述,以便更好地理解和应用这一电子元件。
我们来了解一下塑料绝缘电阻的材料特性。
塑料绝缘电阻通常由一种或多种高绝缘性能的塑料材料制成,如聚合物、树脂等。
这些材料具有良好的绝缘性能,能够有效地隔离电流,防止电流泄漏或流失。
此外,塑料绝缘电阻还具有耐高温、耐腐蚀等特点,适用于各种恶劣的工作环境。
我们来了解一下塑料绝缘电阻的工作原理。
塑料绝缘电阻的工作原理基于电阻的特性,即阻碍电流通过的性质。
当电流通过塑料绝缘电阻时,由于材料本身的阻力,会产生一定的电阻。
这种电阻可以控制电流的大小,从而保证电路中的各个部分正常工作。
同时,塑料绝缘电阻还能够吸收和分散电流的热量,防止电路过热和损坏。
塑料绝缘电阻广泛应用于各种电子设备和电路中。
首先,它常用于电路中的分流和电流限制。
在电路中,当电流过大时,塑料绝缘电阻可以起到限制电流的作用,防止电路过载和短路。
其次,它还可以用于电压分压和信号调节。
在一些需要调节电压和信号的电子设备中,塑料绝缘电阻可以根据需要选择合适的电阻值,实现电压和信号的精确控制。
此外,塑料绝缘电阻还常用于保护电子元件和电路,防止电流过大损坏其他元件。
塑料绝缘电阻的选取和使用需要根据具体的电路和设备要求进行。
首先,需要考虑电阻的阻值。
根据电路的电流和电压要求,选择合适的电阻值,以保证电路的稳定工作。
其次,还需要考虑电阻的功率耐受能力。
根据电路的功率要求,选择能够承受电流和热量的合适电阻。
此外,还需要考虑电阻的尺寸和安装方式,以适应具体的设备和空间要求。
总结起来,塑料绝缘电阻是一种重要的电子元件,用于阻止电流泄漏和流失,保证电路的正常工作和安全性。
它具有良好的绝缘性能、耐高温、耐腐蚀等特点,适用于各种电子设备和电路。
绝缘电阻表的原理和特点
工作原理:
本仪器是根据绝缘电阻测量的基本要求,采用最新电子电路设计而成的,其基本原理是采用电压、电流法测量被测物的电阻值:R=V/I。
机内的存储、运算电路使本机可自动测量吸收比(R1min/R15s)和极化指数(R10min/R1min)。
本仪器采用高压逆变电路将DC供电逆变为额定高压输出1000V、2500V、5000V,,10000V施加到被测试品两端,采用了先进电压、电流采样电路,将采样被测试品两端的电压和流经被测试品体内的电流量实行除运算,得到数字量结果输出到高精度A/D器,将A/D 转换结果输出MCU电路处理。
并由LCD数显示屏直接读取电阻值,该A/D转换器在启动高压测试后的第15s、1min、10min时自动进行转换,并将数据存入数据存储器;存储器内的数据可自动或手动调出读取, 也能进行R1min/R15s、R10min/R1min运算,并读出数值。
二.性能特点
●多档测试电压:1000V、2500V、5000V、10000V。
●测量绝缘电阻高达2TΩ。
●绝缘电阻值采用31/2LCD数字显示。
●绝缘电阻测量自动转换量程,读数方便。
●测量当前环境温度。
●自动计时功能,仪器蜂鸣器每间隔15秒短鸣一次。
●自动测量计算并存储R15S、R60S 、R600S、吸收比、极化指数值。
●输出短路电流大于3mA,满足对容性负载快速充电的要求。
●抗干扰能力强,读数稳定、可靠。
●完备的保护功能,保障操作安全。
●可充电锂电池供电,当电池电量不足时自动关机。
