绝缘电阻表的结构和测量原理

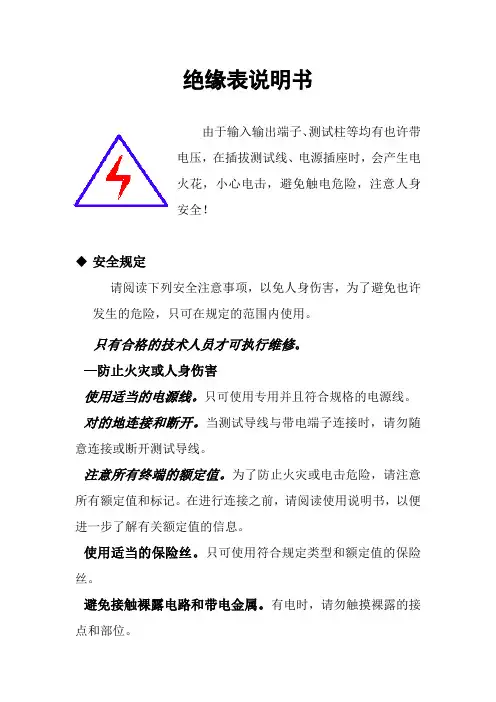

绝缘表说明书由于输入输出端子、测试柱等均有也许带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全规定请阅读下列安全注意事项，以免人身伤害，为了避免也许发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

对的地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出也许导致人身伤亡的状况或做法。

目录第一章概述 (5)第二章介绍 (5)一、特性 (5)二、技术指标 (6)三、仪表结构 (7)四、仪表原理 (8)第三章使用方法 (9)一、准备工作 (9)二、开始测试 (10)三、屏蔽端使用方法 (11)四、电池充电 (12)第一章概述随着我国电力工业的快速发展，电气设备防止性实验是保障电力系统安全运营和维护工作中的一个重要环节。

绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。

绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。

1990年5月批准实行的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。

目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。

这就需要绝缘电阻测试仪自身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简朴并迅速、便于携带等特点。

HT2500系列绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用、操作简朴、具有时间提醒功能。

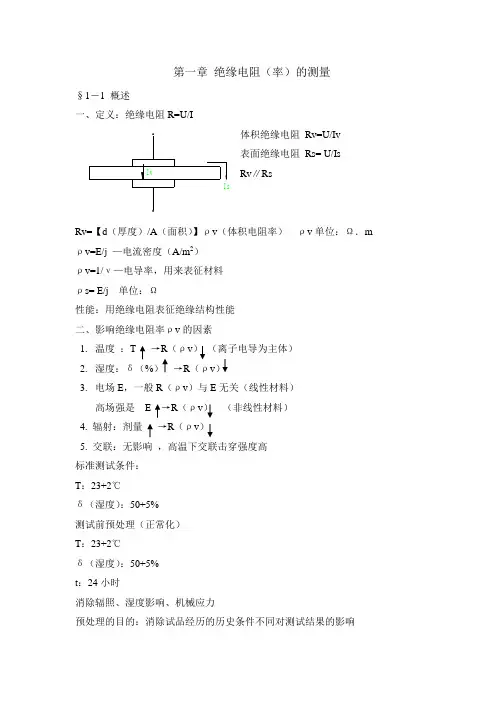

第一章 绝缘电阻（率）的测量§1―1 概述一、定义：绝缘电阻R=U/I体积绝缘电阻 Rv=U/Iv 表面绝缘电阻 Rs= U/IsRv ∥RsRv=【d （厚度）/A （面积）】ρv （体积电阻率） ρv 单位：Ω．m ρv=E/j —电流密度（A/m 2） ρv=1/ν—电导率，用来表征材料 ρs= E/j 单位：Ω性能：用绝缘电阻表征绝缘结构性能 二、影响绝缘电阻率ρv 的因素1. 温度 ：T →R （ρv ） （离子电导为主体） 2. 湿度：δ（%） →R （ρv ）3. 电场E ，一般R （ρv ）与E 无关（线性材料） 高场强是 E →R （ρv ） （非线性材料）4. 辐射：剂量 →R （ρv ）5. 交联：无影响 ，高温下交联击穿强度高 标准测试条件： T ：23+2℃ δ（湿度）：50+5% 测试前预处理（正常化） T ：23+2℃ δ（湿度）：50+5% t ：24小时消除辐照、湿度影响、机械应力预处理的目的：消除试品经历的历史条件不同对测试结果的影响§1―2试样与电极系统 一、试样固体（绝缘电阻） 片状 管状一般采用片状，大于电极7mm 以上，厚度不大于4mm （最好在0.5~2mm ） 二、电极系统 ㈠ 三电极系统大电阻测量的本质是微电 流测量。

㈡ 二电极系统 常用于薄膜测量㈢ 三电极的优点① Iv 、Is 分开，实现体积电流测量（Rv ）② 消除电极边缘效应，可使被测部分近似为均化电场 ㈣ 电极尺寸测量极直径：50mm特定环境下用25mm 高压极直径：74mm 特定环境下用54mm保护间隙：2mm 保护极尺寸：10mm C=ε0εrh A R=ρv Ah（A 电极面积） 已知：A 、h 、Rv 、D1，g ，求ρvρv= Rv h4g D 2π）（+三、电极材料选择材料的原则： 1. 导电性好2. 与被测材料紧密接触3. 化学性能稳定，不和被测才来哦发生化学反应4. 经济、操作方便 可用电极材料： 1. 银漆、银膏 2. 蒸镀（铝、铜、金） 3. 铝箔 4. 导电橡胶§1—3 直接法测量绝缘电阻 Rx=U/Ix →U 已知，测Ix 求Rx一、兆欧表：直流电源+流比计（P13 图1-12） а=f （2I 1I ）=f （R1Rx 2R +） 流比计的特点：а与电压大小无关，使用于现场施工 二、检流法（P14 图1-13）① 校正检流计 ② 读出偏转角 R=аK Un n=IxIg— 分流比，K —仪表常数，а—检流计偏转角 U=1000V Imin=10-10 A R=1013Ω 适用于工厂产品测试三、高阻计法（P15 图1-15） Rx=IpSRnU，Rn 最大1012Ω，放大器输入阻抗>1014Ω。

浙江金华市 理论教学备课纸高级技工学校技 师 学 院教学过程与内容要点：（一）讲评上次课的作业情况（二）新课讲授兆欧表是一种专门用来测量电气设备的绝缘电阻的便携式仪表。

一、兆欧表的结构兆欧表主要由手摇直流发电机、磁电系比率表以及测量线路组成。

整个兆欧表的内部构造及标度尺如下图所示：二、兆欧表的工作原理上图中，摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电，通过线圈1的电流I1与气隙磁场相互作用产生转动力矩M1；通过线圈2的电流I2与气隙磁场相互作用产生反作用力矩M2。

由于气隙磁场是不均匀的，所以转动力矩M1不仅与线圈1的电流I1成正比，而且还与线圈1所处的位置（α）有关，即：M1=I1f1（α），M2=I2f2（α）转动力矩和反作用力矩方向相反，当M1= M2时，可动部分平衡，此时：I1f1（α）=I2f2（α）α=F（I1/I2）结论：兆欧表指针的偏转角α只取决于两个线圈电流的比值。

三、兆欧表的选择、使用与维护选择兆欧表的原则：一是其额定电压一定要与被电气设备或线路的工作电压相适应，见下表：不同额定电压兆欧表的使用范围：测量对象被测设备的额定电压（V）兆欧表的额定电压（V）线圈绝缘电阻＜500≥500 500 1000电力变压器、电机线圈绝缘电阻≥500 1000～2500 发电机线圈绝缘电阻≤380 1000电气设备绝缘电阻＜500≥500 500～10002500绝缘子2500～50002、兆欧表的接线（1）用兆欧表测量电缆电阻的接线如下图所示。

（2）用兆欧表测量一般电气设备的绝缘电阻时，屏蔽端可不接。

即L接被测电器的电路部分，E接被测电器的外壳。

3、兆欧表的检查使用兆欧表前要先检查其是否完好。

检查步骤是：将L、E接线柱短接，缓慢摇动手柄，仪表指针应指零位；将L、E接线柱断开，以额定转速摇动手柄，仪表指针应指“∞”。

符合以上要求的兆欧表是好的，否则是坏的。

4、使用兆欧表的注意事项（1）测量绝缘电阻必须在被测设备和线路停电的状态下进行。

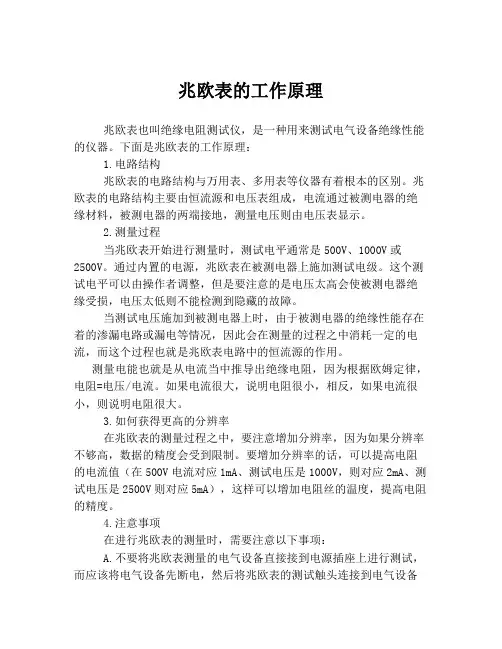

兆欧表的工作原理兆欧表也叫绝缘电阻测试仪，是一种用来测试电气设备绝缘性能的仪器。

下面是兆欧表的工作原理：1.电路结构兆欧表的电路结构与万用表、多用表等仪器有着根本的区别。

兆欧表的电路结构主要由恒流源和电压表组成，电流通过被测电器的绝缘材料，被测电器的两端接地，测量电压则由电压表显示。

2.测量过程当兆欧表开始进行测量时，测试电平通常是500V、1000V或2500V。

通过内置的电源，兆欧表在被测电器上施加测试电级。

这个测试电平可以由操作者调整，但是要注意的是电压太高会使被测电器绝缘受损，电压太低则不能检测到隐藏的故障。

当测试电压施加到被测电器上时，由于被测电器的绝缘性能存在着的渗漏电路或漏电等情况，因此会在测量的过程之中消耗一定的电流，而这个过程也就是兆欧表电路中的恒流源的作用。

测量电能也就是从电流当中推导出绝缘电阻，因为根据欧姆定律，电阻=电压/电流。

如果电流很大，说明电阻很小，相反，如果电流很小，则说明电阻很大。

3.如何获得更高的分辨率在兆欧表的测量过程之中，要注意增加分辨率，因为如果分辨率不够高，数据的精度会受到限制。

要增加分辨率的话，可以提高电阻的电流值（在500V电流对应1mA、测试电压是1000V，则对应2mA、测试电压是2500V则对应5mA），这样可以增加电阻丝的温度，提高电阻的精度。

4.注意事项在进行兆欧表的测量时，需要注意以下事项：A.不要将兆欧表测量的电气设备直接接到电源插座上进行测试，而应该将电气设备先断电，然后将兆欧表的测试触头连接到电气设备上。

B.测试结束后，不要忘记将兆欧表的测试触头与测试夹子断开，防止电压泄漏危险。

C.对于高压测试，需要有经验的工程师或技术人员进行操作，或者第一时间联系专业人员进行操作。

总之，兆欧表的工作原理就是通过测量电流和电压，推导出绝缘电阻的值，以此来检测电气设备绝缘性能，从而保证电气设备的安全可靠性。

在测量时，需要注意相关的操作方法和注意事项，才能确保测试结果的准确性和安全性。

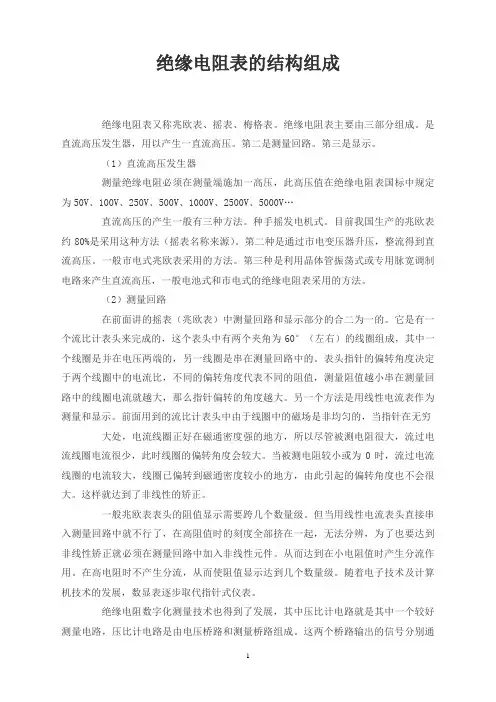

绝缘电阻表的结构组成绝缘电阻表又称兆欧表、摇表、梅格表。

绝缘电阻表主要由三部分组成。

是直流高压发生器，用以产生一直流高压。

第二是测量回路。

第三是显示。

（1）直流高压发生器测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…直流高压的产生一般有三种方法。

种手摇发电机式。

目前我国生产的兆欧表约80%是采用这种方法（摇表名称来源）。

第二种是通过市电变压器升压，整流得到直流高压。

一般市电式兆欧表采用的方法。

第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。

（2）测量回路在前面讲的摇表（兆欧表）中测量回路和显示部分的合二为一的。

它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。

表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。

另一个方法是用线性电流表作为测量和显示。

前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处，电流线圈正好在磁通密度强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。

当被测电阻较小或为0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。

这样就达到了非线性的矫正。

一般兆欧表表头的阻值显示需要跨几个数量级。

但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。

从而达到在小电阻值时产生分流作用。

在高电阻时不产生分流，从而使阻值显示达到几个数量级。

随着电子技术及计算机技术的发展，数显表逐步取代指针式仪表。

绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。

电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。

5.按下仪器上的测试按钮，开始测试。

6.等待测试结束后，读取测试结果并记录下来。

有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。

7.测试完毕后，关闭电源开关。

三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。

2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。

6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。

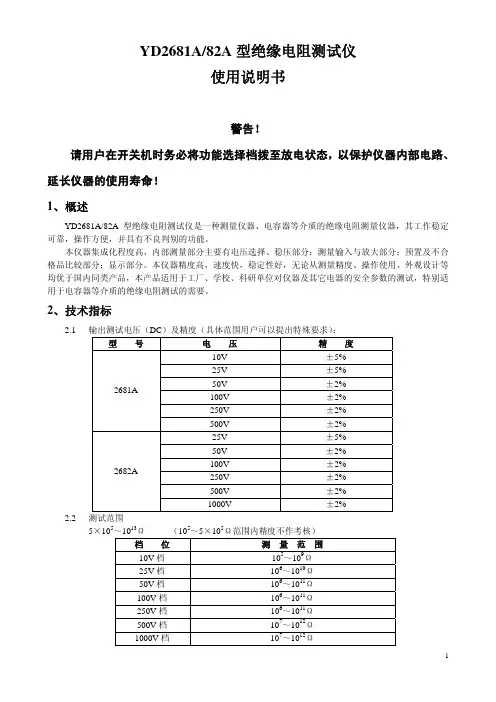

YD2681A/82A型绝缘电阻测试仪使用说明书警告！请用户在开关机时务必将功能选择档拨至放电状态，以保护仪器内部电路、延长仪器的使用寿命！1、概述YD2681A/82A型绝缘电阻测试仪是一种测量仪器、电容器等介质的绝缘电阻测量仪器，其工作稳定可靠，操作方便，并具有不良判别的功能。

本仪器集成化程度高，内部测量部分主要有电压选择、稳压部分：测量输入与放大部分；预置及不合格品比较部分；显示部分。

本仪器精度高，速度快，稳定性好，无论从测量精度、操作使用、外观设计等均优于国内同类产品，本产品适用于工厂、学校、科研单位对仪器及其它电器的安全参数的测试，特别适用于电容器等介质的绝缘电阻测试的需要。

2、技术指标2.1输出测试电压（DC）及精度（具体范围用户可以提出特殊要求）：型号电压精度10V ±5%25V ±5%50V ±2%2681A100V ±2%250V ±2%500V ±2%25V ±5%50V ±2%100V ±2%2682A250V ±2%500V ±2%1000V ±2%2.2测试范围5×105～1013Ω（105～5×105Ω范围内精度不作考核）档位测量范围10V档 105～109Ω25V档 106～1010Ω50V档 106～1011Ω100V档 106～1011Ω250V档 106～1011Ω500V档 107～1012Ω1000V档 107～1012Ω2.3测试精度：表头指示1.0～2.0 精度±5%±1格表头指示2.0～5.0 精度±10%±1格表头指示5.0～10.0 精度±15%2.4充电时间：电子产品、介质材料、阻性元件等：充电时间<0.1s电容器：充电时间为0.5～15s2.5预置范围：（0.1～9.9）×电压选择倍率×倍率选择（MΩ），精度±3%±0.5格预置数值读法如下：预置值：拨盘数×电压选择档的放大倍数×倍率选择档的放大倍数单位为：兆欧姆拨盘数：由两位BCD码拨盘设定，左边为个位，右边为十分位。

摇表摇表的原理，摇表内部有哪些器件？是如何实现测量绝缘电阻的？绝缘电阻测试仪又称兆欧表、摇表、梅格表。

绝缘电阻表主要由三部分组成。

第一是直流高压发生器，用以产生一直流高压。

第二是测量回路。

第三是显示。

（1）直流高压发生器测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…直流高压的产生一般有三种方法。

第一种手摇发电机式。

目前我国生产的兆欧表约80%是采用这种方法（摇表名称来源）。

第二种是通过市电变压器升压，整流得到直流高压。

一般市电式兆欧表采用的方法。

第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。

（2）测量回路在前面讲的摇表（兆欧表）中测量回路和显示部分的合二为一的。

它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。

表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。

另一个方法是用线性电流表作为测量和显示。

前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处，电流线圈正好在磁通密度最强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。

当被测电阻较小或为 0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。

这样就达到了非线性的矫正。

一般兆欧表表头的阻值显示需要跨几个数量级。

但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。

从而达到在小电阻值时产生分流作用。

在高电阻时不产生分流，从而使阻值显示达到几个数量级。

绝缘电阻表的结构及组成绝缘电阻表是一种用于测量电气设备的绝缘电阻、接地电阻和耐压试验的仪器。

它主要由测量电路、高压发生器、数字显示器等组成。

下面将详细介绍绝缘电阻表的结构和组成。

1. 测量电路测量电路是绝缘电阻表的核心部件，它由电源、电压表、辅助接线、标准电阻等组成。

测量电路通过对测试对象施加一定的电压，在一定的时间内测量出绝缘电阻、接地电阻、耐压等参数。

一般情况下，测量电路由电源提供测试电压，电压表检测测试电压及测量结果，并输出到数字显示器上进行显示。

2. 高压发生器高压发生器是绝缘电阻表的另一个重要组成部分，它的主要作用是为测量电路提供测试电压。

高压发生器的输出电压通常为数百伏至数千伏，同时还需满足高稳定性、精度和安全性等要求。

高压发生器通常由直流源、振荡器电路、升压变压器、电容器等组成。

3. 数字显示器数字显示器是绝缘电阻表的另一个重要组成部分，它的主要作用是显示测试结果。

数字显示器通常采用数码管或液晶显示器，可以实现显示绝缘电阻、接地电阻和耐压试验的结果，并提供数据保持、测量范围切换、音量调节等功能。

4. 接线端口及保护接线端口及保护是绝缘电阻表的重要配置，它可以保障测试的准确性和可靠性。

一般情况下，绝缘电阻表的接线端口采用四针插头或四绝缘插头。

同时，绝缘电阻表还配备了各种保护措施，如过载保护、电源保护、高压安全保护等，以保障测试人员的安全和设备的正常使用。

5. 其他组成部分除了上述介绍的组成部分之外，绝缘电阻表还包括其他组成部分，如测试夹具、电源线、标准电阻等。

同时，不同的绝缘电阻表还可能添加新的功能，如数据存储、无线通信等，以满足不同测试需求。

结论绝缘电阻表是电气检测中不可或缺的仪器之一，它由测量电路、高压发生器、数字显示器、接线端口及保护、其他组成部分等多个部分组成。

绝缘电阻表可以准确测量电气设备的绝缘电阻、接地电阻和耐压试验等参数，确保电气设备的正常使用和安全性。

万用表测绝缘原理
万用表是一种常用的电学测量仪器，可以用来测量电压、电流和电阻等。

除了常规的电学量测量功能外，万用表还可以用于测量绝缘电阻。

绝缘电阻是指电气设备或电线电缆绝缘材料对电流的阻碍能力。

绝缘材料常用于电器设备的外壳、绝缘层等部分，起到隔离和保护的作用，防止电流泄漏或短路现象的发生。

测量绝缘电阻的原理是利用万用表的直流电压输出功能，将正负极分别接触待测电路的绝缘材料上，通过施加一定的电压并测量绝缘材料上的电流，从而计算出绝缘电阻值。

具体操作时，首先将万用表拨到绝缘电阻测试档位，并确保电路处于断开状态。

然后，将正负极分别接触绝缘材料的两个点上，施加一定的电压。

在这个过程中，万用表将对流过绝缘材料的电流进行测量，并显示在屏幕上。

通过测量绝缘电阻，我们可以判断绝缘材料的质量和性能是否达到要求。

通常情况下，绝缘电阻应该远大于设备运行时的操作电压，以确保电气设备的正常运行和安全性。

需要注意的是，在进行绝缘电阻测试时，要确保周围环境干燥，避免湿度对测量结果的影响。

同时，也要避免绝缘材料表面有积灰或杂质，以免影响测量结果的准确性。

总之，借助万用表的绝缘电阻测试功能，我们可以快速、准确地评估电气设备的绝缘质量，保障电路的安全性和可靠性。

绝缘电阻表结构原理
检查电机、电器设备及线路的绝缘情况和测量高阻值电阻都要用到绝缘电阻表（兆欧表）。

兆欧表是一种利用磁电式流比计的线路来测量检查电机、电器设备及线路的绝缘情况和测量高阻值电阻都要用到绝缘电阻表（兆欧表）。

兆欧表是一种利用磁电式流比计的线路来测量高阻值的仪表在永磁铁磁极间放置着固定在同一轴上、相互垂直的两个线圈，一个线圈与电阻R串联，另外一个线圈与被测电阻Rx串联，然后两者并联于直流电源。

电源安置在仪表内，是一台手摇式直流发电机，其端电压为U。

式中，R1和R2分别是两个线圈的内阻。

两个通电线圈因为受到磁场里的作用，产生两个方向的转矩
式中，f1(α)和f1(α)分别为两个线圈所在处的磁感应强度与偏转角f1(α)之间的函数关系，因为磁场是不均匀的，所以这两个函数关系并不相等。

仪表的可动部分在转矩的作用下发生偏转，直到两个线圈产生的转矩相平衡为止，这时，，上式表明，偏转角α与两线圈中的电流之比有关，故称流比计。

可见，偏转角α与被测电阻有一定函数关系，因此，仪表的刻度盘就可以直接按电阻来分度。

这种仪表的读数与电源电压无关，所以手摇发电机转动的快慢不影响读数。

线圈中的电流是经由不会产生阻转矩的柔韧的金属丝带引入的，所以当线圈中无电流时，指针将处于随遇的平衡状态。

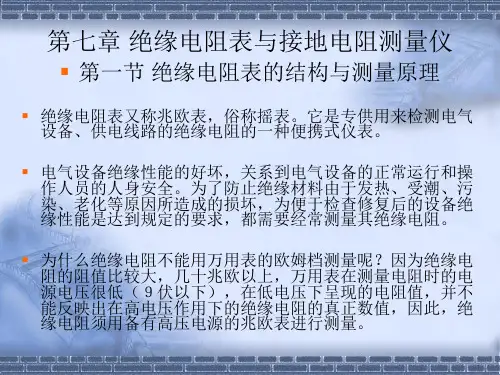

绝缘电阻表的结构和测量原理(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第七章绝缘电阻表与接地电阻测试仪模块1：绝缘电阻表的结构和测量原理（TYBZ01107001）【模块描述】本模块包含绝缘电阻表的结构和测量原理。

通过结构介绍和原理讲解，掌握绝缘电阻表的分类、模拟和数字绝缘电阻表的结构和测量原理。

【正文】绝缘电阻表的检定是强制检定项目。

绝缘电阻表实际使用相当广泛，并直接关系到电气设备的正常运行和工作人员的人身安全。

一、绝缘电阻表分类：1．按结构原理分：（1) 手摇式兆欧表：测试电压有100V～2500V，量程上限达2500MΩ，应用广泛。

但操作费力，测量准确度低（受手摇速度、刻度非线性、倾斜角度影响），输出电流小，抗反击能力弱，不适合变压器等大型设备的测量。

但因其价格低廉，不仅未被取代，仍有一定市场。

（2）数字式绝缘电阻表：测量电路中有了数字集成电路以后，手摇式兆欧表被数字式绝缘电阻表取代。

单片机的发展使得数字式兆欧表又更加智能化，计时、计算、储存一并完成。

测试电压在5000V以上有了10000V，甚至15000V，可直接读取吸收比和极化指数，测量上限达到100TΩ以上，有自放电回路，抗反击能力强，在电力系统得到广泛应用。

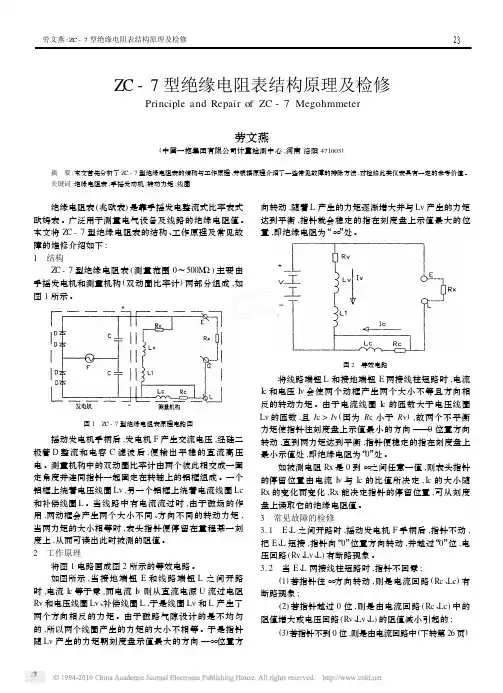

二、指针式兆欧表的结构及工作原理1．指针式兆欧表的结构指针式兆欧表是由一台手摇直流发电机和电磁式比率表组成。

指针式兆欧表的测量机构是电磁式比率表，由磁路、电路、指针等部分组成。

磁路部分由永久磁铁、极掌、圆柱形铁芯等构成。

电路部分由两个可动的线圈构成。

可动线圈成丁字形交叉放置，且共同固定在转动轴上。

当通入电流后，两个动圈内部的电流方向相反。

手摇直流发电机一般由发电机、摇动手柄、传动齿轮等组成。

发电机的容量很小，但能产生较高的电压。

常见的电压等级有100V、250V、500V、1000V、2500V等。

发电机发出的电压越高，测量绝缘电阻值的范围越大。
