华为 EPON 培训资料共30页

PX20，分别支持10km传输和20km传输 以MAC控制子层的MPCP（multi point control protocol）
机制为基础，MPCP通过消息、状态机和定时器来控制访 问P2MP的拓扑结构 采用单纤双波/三波的波分复用技术
• 下行中心波长：1490nm ； • 上行中心波长：1310nm ； • 1550nm可选用于CATV 。
n GPON： l FSAN将NG-PON研究方向分为两部分:NGA1和NGA2 l NGA1研究方向考虑兼容性,制定出两个补充标准 ,G.984enh(兼容)和G.984.ext(长距20KM-60KM) l NGA2研究方向:开放,10G,大分光比(128-512),长距(60100KM),WDM-PON技术. l NGA2目前处于撰写技术白皮书阶段,标准尚未统一;中兴 通讯负责部分技术白皮书的研究与撰写工作,2008年9月 中兴通讯主持的FSAN上展示样机.
l 10GEPON正在加速研究，Draft 802.3av D1.0已经 发布；09年9月份标准802.3av正式通过，预计08年 下半年将出现芯片
l 10GEPON充分考虑了对现有EPON的兼容性； l 10GEPON,下行10G速率,上行1G速率.
PPT文档演模板
EPON技术培训[1]
GPON后期演进方向

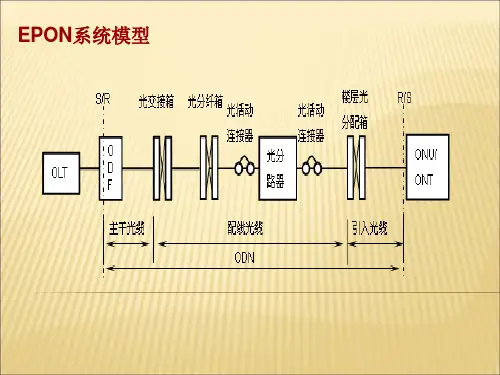

• 光分配网络，光纤和分路器 • 是连接OLT和ONU的无源器件
管理运维系统
PPT文档演模板
EPON技术培训[1]
EPON基本特征
遵循标准IEEE 802.3-2005 section 5 点到多点(P2MP)应用的单纤双向光接入技术 OLT与ONU之间信号传输基于IEEE 802.3以太网帧 传输线路速率下行/上行：1.25 Gbit/s / 1.25 Gbit/s 逻辑分光比1:32（理论可达1:64）? 两种物理层接口类型：1000BASE-PX10和1000BASE-

小于 483mm×297mm×48m m
1U机架式
SC/UPC
分光器规格2：
名称
工作波长 范围
分支 比
功率 分配
比
最大插入损耗 （单位：dB包含
接头衰减）
外形尺寸（mm）
连接类 型
光分路器-单模-1×2－ 5%&95%-SC/PC（拉锥工 艺）
1310+/-40 1520+/-40
1:2 5:95
EPON交流PPT
EPON光路是否合格，是否满足传输需要只有一条规则，实际工程结束后，所有 ONU接收侧的光功率大于等于－24dBm，小于等于－8dBm
根据这条规则细化几条注意点。 1一般不能光纤直接接ONU，需要添加分光器或衰减器，避免ONU接收的光强度超 过ONU光接收饱和光功率－3dBm; 2 光衰减最大的地方光功率不能小于－24dBm，否则光功率小于ONU的接收灵敏度， OLT无法发现ONU。注意这些地方不一定是最远处，光衰减值不完全和距离相关， 关键因素是光路所经过分光器的分光比。 3 光路工程验收非常关键,强烈建议要做。确保符合我们的规则，因为实际工程往往 不规范，会造成过多的光路损耗和理论计算模型相差太大; 注： －8dBm是考虑到ONU之间光衰减值相差不能太大，每处ONU光功率尽量平均分布， 最后倒数第一、二级分光器建议使用50:50和25:75的分光器。
光路损耗理论计算公式:
公式 :
ONU接收侧光功率＝ OLT发射光功率- 光路损耗
光路损耗= 光路所经过分光器插损值之和+光纤长度（KM）*0.3+熔纤点数目*0.1+法兰盘个数 *0.2
0.35dB是1310nm波长光每公里衰减值 0.3dB是1490nm波长光每公里衰减值,我们取0.3dB 每个熔纤点会造成0.1dB的衰减 每个法兰盘会造成0.2dB的衰减

国际标准
国家标准
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 11
EPON原理介绍 原理介绍
基本原理 协议 关键技术
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 12
EPON基本原理 基本原理
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 8
What is PON?
Passive Optical Network
Passive Optical Splitter Optical Line Terminal ONU
ONU
PSTN
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 4
带宽需求 2 Mbps 1 Mbps 2 Mbps 1 Mbps 3 Mbps 10 Mbps 20 Mbps
住宅业务需求预测
由单业务向多业务甚至全业务模式转化 要求高带宽、高速率 要求高带宽、 良好的上网体验 用户数据安全保证
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 9
PON技术比较 技术比较
Tech. BPON EPON GPON WDM-PON
Bandwidth/ Wave length (Mbps/nm) Protocol
US DS Line Link Data Voice
Huawei Confidential
Page 7

1. PCS：Physical Coding Sublayer，物理 编码子层
主要作用：编码转换，数据检测，前向纠错
2. PMA：Physical Medium Attachment,物 理媒介接入子层
主要作用：串并转换，时钟恢复，环回测试
3. PMD：Physical Medium Dependent,物理媒介相 关子层
1.1 数据传输上行，TDMA, 1310nm波长
TDMA方式
1.2 数据传输下行, 广播, 1490nm波长
广播方式
2.LLID与前导码
2.1 前导码格式
2.2 前导码作用 实现发送端和接受端的信号同步 。 2.3 LLID的作用
2.1 前导码格式
3.突发发送、突发接收 3.1 ONU突发发送，防止干扰 3.2 OLT快速调整功率电平，突发接收
– 静态测距：用在新的ONU安装调试阶段、停机的ONU重新投入运行时，通过开窗测 距技术获得往返时延，并对时延差异进行补偿
– 动态测距：应用于系统运行过程中，通过检测往返时延的变化对温度、光电器件老 化等因素的影响进行补偿
• 测距要求
– 测距精度高，一般要求在全 1～2BYTE内 – 测距过程对运行中的其它ONU的影响最小，保证运行业务的QOS – 测距范围大，即能提供的均衡延时大
• REGISTER_REQ消息到达OLT，OLT记录下此时本地的MPCP时钟值T3，于是我们有RTT=T3-T1-（ T2-T1）=T3-T2。请注意，RTT不包括ONU处理造成的延迟，RTT指的是在链路上的时延。这种方法 必须保证OLT和ONU时钟严格同步 .
五 、EPON协议分层
协议文件：802.3ah
三 、PON支撑技术

华为-EPSON 技术交流培训 资料
0

EPON的简介 EPON的优势
华为EPON设备介绍
EPON组网方案

PON的定义
• PON：Passive Optical Network • APON：基于ATM的无源光网络，G.983
• EPON：基于以太网的无源光网络，802.3ah
• GPON：Gigabit PON ，APON的升级版本
OLT (S6500)
V-OLT
Splitter
Splitter
WDM
PC
IP TV 视频电话 E-Phone
PC
Phone 视频电话 E-Phone
PC
IP TV
PC
IP TV
视频电话 E-Phone
Phone TV
HOUSE
窄带电话数据流
ENTERPRISE
通过IP网络分发的视频数据流
BUILDING
S8505
P2PVPN
GE～ 10GE
Splitter (1:n)
OLT (S6500)
12
EPON 光线路终端(OLT)的规格指标
13
GEPON的光网络单元(ONU)
14
华为GEPON设备特点
15
华为EPON业务解决方案
Internet
N2000 Management
Voice Gateway
PSTN
BRAS OLT (S6500)
CDN
Video headend
IP METRO


动态带宽分配(DBA)
组网拓扑：可以灵活地组成树型、星型、总线型等

节省光缆资源(单纤)、带宽资源共享、节省机房投资、设备安全

1. 件架构
1.1. OLT接口板 1.2. ET204和ET300 1.3. LS6M1PU1S和LSN1PU1S 1.4. ET234
2. 软件架构 3. 工程基础 4. 发生过的网上问题 5. 常用维护定位手段
1.1. OLT接口板
PHY
OLT芯片
PHY
OLT芯片
背
SERDES
光模块
SERDES
PC(Physical Connect)插针端面为球面， 可满足普通回损要求。
UPC(Ultra Physical Connect)插针端面也 是球面，但抛磨更加精细，端面光洁度比PC要好， 回损可达到50dB以上。
APC (Angle Physical Connect)插针端面 为斜球面，倾斜角度一般为8度，回损大于60dB。
1. 硬件架构
2. 软件架构
2.1. OLT接口板 2.2. ET204和ET300 2.3. LS6M1PU1S和LSN1PU1S 2.4. ET234
3. 工程基础
4. 发生过的网上问题
5. 常用维护定位手段
2.1. OLT接口板
平台
通信接口
EPON驱动
BSP
芯片供应商底层代码
1 、 目 前 的 O LT 接 口 板 属 于 集 中 式 接 口 板 ， 所 有 业 务 都 必 须 上 主 控 板 进 行 处 理 。
A
B
C
D
E
3.1. 基本概念 － 光纤连接器
例：光连接器-双FC/PC-单模-25m 光连接器-FC/APC-SC/PC-单模-25M
FC、LC、SC、ST等指的是光纤两端的插头类型。 PC、APC、UPC指的是光纤插针的端面类型。

基于LSW的架构业务实现简单， 采用TK的EMAC芯片支持多LLID 采用TK的EMAC芯片支持多LLID
支持全范围VLAN处理
特性，具有很好的QoS特性
特性，具有很好的QoS特性
兼容采用PMC芯片的ONT设备 兼容采用PMC芯片的ONT设备
Page16
EPON下行转发流程
HG850
IAD
LSW
1 x N
BSY
EPON (Ethenet Passive Optical Network)接入板和
PON
0
1
2
3
4
5
终端ONT（Optical Network Terminal）设备配合，
6
7
0
实现EPON 系统的OLT 功能。
1
2
提供接口：
3
每块EPBA 面板提供4 个EPON 接口
4
每块EPBC 面板提供4 个EPON 接口 5
Page7
华为xPON产品全系列FTTx解决方案
端局
路边
楼道
家庭
• 超大容量 OLT
• 中容量 OLT
•盒式OLT
• 中小容量 xPON上行 的MSAN
•中小容量 xPON上行 的DSLAM
•配套室外 型机柜
•下行 xDSL+POTS 的MDU
•下行 LAN+PO TS的MDU
•配套楼道 网络箱
•数据终端
Page4
目录
1. EPON产品深入介绍 2. EPON系统特性介绍 3. EPON组网应用
Page5
目录
1. EPON产品深入介绍 2. EPON系统特性介绍 3. EPON组网应用

HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 4
EPON OLT ----MA5680T
直流电源冗余备份 主控板冗余备份
业务板 4 EPON 接口 满框支持16个EPBA业务板 上行板
GICD: 4*GE 光接口 —SCUB支 持 GICE: 4*GE 电接口 —SCUB支 持 主控板 GICF: 2*GE 光接口 —SCUL支 SCUL :200G交换能力 持 SCUB:24G交换能力 GICG: 2*GE 电接口 —SCUL支 持 X1CA: 1*10GE光接口 —SCUL 支持 支持EPON业务板,ETHA级联板 X2CA: 2*10GE光接口 —SCUL 支持 支持SCUB和SCUL两种规格的主控板 FICB : 4*FE光接口 —SCUB 支持
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 19
级联组网应用
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 20
FTTB组网应用 组网应用
HUAWEI TECHNOLOGIES Co., Ltd.
13.10.2007
EPON产品 EPON产品介绍 产品介绍
接入网技术服务部

Page 1
HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
第一章 5680T系统概述 5680T系统概述 第二章 5680T硬件系统 硬件系统 第三章 5680T常用单板描述 常用单板描述 第四章 MA5606T,MA562X及终端 , 及终端 第五章 EPON组网应用 组网应用

多点控制层次结构
EPON技术基础
2003.3.10
EPON网络体系结构
EPON技术基础
2003.3.10
EPON系统构成
•OLT（Optical Line Terminal） （ ） – 光线路终端 – 通常放置在中心机房（CO） •ONU（Optical Network Unit） （ ） – 光网络终端 – 通常放置在用户侧 •POS（Passive Optical Splitter） （ ） – 无源光分路器 – 是连接OLT和ONU的无源设备
EPON技术基础
2003.3.10
EPON系统构成－POS
POS（Passive Optical Splitter）称为无源光纤分路器，是一 个连接OLT和ONU的无源设备，它的功能是分发下行数据并 集中上行数据。
EPON技术基础
2003.3.10
EPON系统组网方式
EPON技术基础
2003.3.10
2003.3.10
MPCP帧－REGISTER_REQ(续)
EPON技术基础
2003.3.10
MPCP帧－REGISTER
– – – – – – – – DA: Destination address SA: Source address Type : 88-08 Opcode ： 00-05 Timestamp：32bits Assigned port: 16bits Flags: 8bits AGC Settling time ：16bits CDR Lock Time ：16 bits Echoed pending grants: 8bits Pad/Reserved: 38 bytes FCS： 32bits

MA5606T－配置 －
业务板与分离器板同时使用时，分离器板只能插在2 槽位，业务板插在3 槽位。 业务板与分离器板同时使用时，分离器板只能插在2 槽位，业务板插在3 槽位。 单框满配置最大功耗： 单框满配置最大功耗：150W
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 13
内部公开 内部公开
EPON产品介绍 EPON产品介绍
济南代表处网络部

HUAWEI TECHNOLOGIES Co., Ltd.
Huawei Confidential
内容概述
EPON系统介绍 系统介绍 OLT 产品介绍 ONU产品介绍 产品介绍 ODN介绍 介绍 EPON 解决方案和组网应用
ONU SNMP
OSS TL1/XML
N2000 BMS FTP
MA5600T OAM管理通道
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 17
OLT特性－冗余保护 特性－ 特性
1+1 主控单板保护
Avialibility: 99.99941%
RSTP 链路保护 LACP链路聚合 ( 802.3ad) 链路聚合 1+1主控单板保护 主控单板保护 1:1EPON端口保护 端口保护 1+1电源板保护 电源板保护
Page 18
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
OLT特性－安全措施 特性－ 特性
ONT
Internet VoD Multicast VoIP 流 分 类 CA R CA R CA R CA R 基于CAR的流 量监管,精度达 到1K bps DA MAC 以太网优先级 队列调度 VLAN ID 基于优先级的队列调度 以太网类型 SP调度算法 目的IP地址；源IP地址 IP协议类型（IP、ICMP、IGMP等） IP TOS/DSCP（IP V4）

下行波长为1490nm OLT发送的混合数据通过Splitter到达每 个用户的ONU； 每个ONU只接收发给自己的数据，丢 弃其它数据；
上行波长为1310nm 每个ONU在OLT允许的时间段内向OLT 发送数据； 无需冲突检测 报文不需要分片
下行波长中还有一个1550nm的波长，用来模拟电视信号 固网南京用服部
固网南京用服部
Why PON?
• Questions: 为什么接入网要使用PON呢 为什么接入网要使用PON呢? 它和现有的DSL接入和无线接入比较有什么优势 接入和无线接入比较有什么优势? 它和现有的DSL接入和无线接入比较有什么优势? 物美:光纤是一种纯介质网络,能避免外部干扰, 物美:光纤是一种纯介质网络,能避免外部干扰,提高系统 可靠性。 Dsl（铜双绞线）和无线相比， 可靠性。与Dsl（铜双绞线）和无线相比，质量很好很强 大。 价廉：消除了局端与客户端之间的有源设备。 价廉：消除了局端与客户端之间的有源设备。不用再在 用户小区架设机房。佛曰：省钱就是赚钱。 用户小区架设机房。佛曰：省钱就是赚钱。 方便：接入距离远远超过无线和DSL。 方便：接入距离远远超过无线和DSL。增加用户的模式 支持“热拔插” 支持“热拔插”。
固网南京用服部
LLID
小明的问题: 小明的问题 下行的数据是广播，那各个OUN是怎么区分是不是自己的数据呢？ 下行的数据是广播，那各个 是怎么区分是不是自己的数据呢？ 是怎么区分是不是自己的数据呢
答： 下行的每一个数据帧的帧头包含前面注册时分配的、特定ONU的逻辑链 路标识（LLID），该标识表明本数据帧是给ONU（ONU1、ONU2、 ONU3......ONUn）中的唯一一个。当数据信号到达ONU时，ONU根据 LLID，在物理层上做判断，接收给它自己的数据帧，摒弃那些给其它 ONU的数据帧。

（4）ONU地线和防雷线安装规范（地线及防雷线需用
铜鼻子卡接、接触良好；地线电阻应不大于5欧姆）
FTTB+LAN安装步骤 （5）线路布放
把从窄带传输接口出来的电缆搭接至相对应的110接线排 如果用户只有语音电话业务：就直接从窄带接线排跳两芯跳 线至用户电缆，然后在用户端接上电话。 如果用户有上网业务又有ＩＰＴＶ业务：就直接从宽带设备 电口出来的网线1,2,3,6四芯跳到110接线排至用户家。 如果用户有语音电话业务、ＩＰＴＶ业务和宽带上网业务： 就需要从宽带设备电口出来的网线选1,2,3,6做数据业务信号 跳接至用户家五类线的1、2、3、6上；从窄带接线排跳两芯 跳线至用户家的五类线的4、5上跳至用户家。
ODN的基本功能 ODN——光分配设备，又称无光源分光器。 是一个连接OLT和ONU的无源连接设备。主要功能 是分发下行数据并集中上行数据
EPON上下行复用技术
1490nm
1310nm
EPON系统采用WDM（波分复用）技术，实现单 纤双向传输
PON基本技术－下行
802.3 Frame
差错检测域 Error detection field
一、FTTB+DSLAN终端产品主要应用场景连接例图4.3.1和图4.3.2
ONU在机柜安装和连接例图
图4.3.1
FTTB+DSLAN安装步骤
图4.3.3
FTTB+DSLAN设备安装
用户端设备连接图
图4.3.2
FTTB+DSLAN安装步骤 （1）光纤连接
从OLT或光交接箱分光器布放光缆至交接箱边室外ONU机柜 的终端盒。按光调单在光缆终端盒光纤对应端口用光功率进 行对光测试，并把光缆尾纤连接至ONU设备的光纤接口。尾 纤跳接要求：光纤纤芯是否有收到光和光衰耗是否正常。注 ONU接收光功率范围大于－24dBm小于-8dBm。如果收光不 正常请先查局端过来光路是否正常。注意不得将光纤进行折 弯，必须弯曲光纤时，曲率半径不得小于60mm。

pon-onu-mng epon-onu_0/1/4:5 进入ONU管理 mgmt-ip onu-ip 133.5.28.126 255.255.254.0 7 31 mgm-ip 134.0.0.0 255.0.0.0 133.5.28.1 status enable 配置ONU网管IP ONU配置： interface gei_0/2/1 switchport vlan 3907,3902 tag interface fei_0/1/1 switchport default vlan 3097 switchport vlan 3902 tag
EPON原理：上行
OLT接收数据前比较LLID注册列表； 每个ONU在由局方设备统一分配的时隙中发送数据帧； 分配的时隙补偿了各个ONU距离的差距，避免了各个ONU之间的碰撞。
EPON网络结构和原理
WLAN常用中兴ONU和配置
EPON 接入方式 WLAN
WLAN常用华为ONU和配置
E8C开通ChinaNet流程和配置
Telephone
Telephone
PBX
OLT
ONU
可采用PON的保护结构 对ODN和需要保护的 OLT、ONU实现冗余保护
PSTN
Video Service
ONU
EPON系统构成
•OLT（Optical Line Terminal） – 光线路终端 – 通常放置在中心机房（CO） •ONU（Optical Network Unit） – 光网络终端 – 通常放置在用户侧 •POS（Passive Optical Splitter）（ODN） – 无源光分路器 – 是连接OLT和ONU的无源设备
EPON原理：单纤双向传输机制

Page 17
命令行模式及切换操作

命令行模式切换示例：
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page 18
命令行特点

命令行帮助“？”键功能

提示当前模式下可操作的命令

huawei(config)#?

优点：提供更可靠的设备管理通路，在被管设备故障时能及时定位网上设备 信息。 缺点：需要另外提供设备组网，提供与业务通道无关的维护通道。

Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page 9
串口维护方式


根据关键字母提示可能的命令关键字

huawei(config)#in?

提示当前命令关键字后可跟随的命令关键字或参数

huawei(config)#interface ?
– – – – – – – --------------------------------------------config 模式命令： --------------------------------------------adsl 进入ADSL命令模式 emu 进入一个环境监控单元 epon 进入EPON命令模式 eth 进入ETH命令模式
•设备的电源线、地线 连接正确可靠，接触 良好。 •正确安装防雷箱。 •电源线、地线一定要 采用整段铜芯材料， 中间不能有接头。
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
