纳米材料的结构分析与表征

现代分析方法纳米材料的表征与测试技术分析科学现代方法正是人类知识宝库中最重要、最活跃的领域之一，它不仅是研究的对象，而且又是观察和探索世界，特别是微观世界的重要手段，各行各业都离不开它。

随着纳米材料科学技术的发展，要求改进和发展新分析方法、新分析技术和新概念，提高其灵敏度、准确度和可靠性，从中提取更多信息，提高测试质量、效率和经济性。

纳米科学和技术是在纳米尺度上（0.1-100nm之间）研究物质(包括原子、分子)的特性和相互作用，并且利用这些特性的多学科的高科技。

纳米科技是未来高科技的基础，而适合纳米科技研究的仪器分析方法是纳米科技中必不可少的实验手段。

因此，纳米材料的分析和表征对纳米材料和纳米科技发展具有重要的意义和作用。

纳米技术与纳米材料是一个典型的新兴高技术领域。

虽然许多研究人员已经涉足了该领域的研究，但还有很多研究人员以及相关产业的从业人员对纳米材料还不很熟悉，尤其是如何分析和表征纳米材料、如何获得纳米材料的一些特征信息。

为了满足纳米科技工作者的需要，本文对纳米材料的一些常用分析和表征技术，主要从纳米材料的成分分析、形貌分析、粒度分析、结构分析以及表面界面分析等几个方面进行简要阐述。

1. 纳米材料的粒度分析1.1粒度分析的概念大部分固体材料均是由各种形状不同的颗粒构造而成，因此，细微颗粒材料的形状和大小对材料结构和性能具有重要的影响。

尤其对纳米材料，其颗粒大小和形状对材料的性能起着决定性的作用。

因此，对纳米材料的颗粒大小、形状的表征和控制具有重要意义。

一般固体材料颗粒大小可以用颗粒粒度概念来表述。

对于不同原理的粒度分析仪器，所依据的测量原理不同，其颗粒特性也不同，只能进行有效对比，不能进行横向直接对比。

由于粉体材料颗粒形状不可能都是均匀球形的，有各种各样的结构，因此，在大多数情况下粒度分析仪所测的粒径是一种等效意义上的粒径，和实际的颗粒大小分布会有一定的差异，因此只具有相对比较的意义。

此外，各种不同粒度分析方法获得的粒径大小和分布数据也可能不能相互印证，不能进行绝对的横向比较。

纳米材料的表征方法随着科技的快速发展，纳米材料逐渐成为各个领域的研究热点。

纳米材料的特殊性质和应用潜力使得其表征方法变得至关重要。

纳米材料的表征涉及到其形貌、尺寸、结构、成分以及物理和化学特性等方面的分析。

本文将介绍几种常用的纳米材料表征方法。

1. 扫描电子显微镜（SEM）SEM是一种基于电子束与材料相互作用的表征技术。

通过SEM可以获得纳米材料的形貌和表面特征。

它可以提供高分辨率的图像，从而使我们能够观察到纳米级别的细节。

同时，SEM还可以通过能谱分析技术（EDX）获得纳米材料的元素成分信息。

2. 透射电子显微镜（TEM）TEM是一种利用电子束通过纳米材料薄片进行投射和散射的方法来观察样品的结构和形貌的技术。

相比于SEM，TEM能够提供更高的分辨率，能够观察到更细微的细节。

利用TEM还可以确定纳米材料的晶体结构、晶格参数和晶面取向等信息。

3. X射线衍射（XRD）XRD是一种利用X射线与晶体相互作用的分析技术，对于纳米材料的晶体结构和成分分析十分重要。

通过测量样品散射的X射线的特征衍射图案，可以推断出纳米材料的晶体结构、晶格常数和相对晶体的定向度。

4. 傅里叶变换红外光谱（FTIR）FTIR是一种用来分析纳米材料的化学组成和结构的技术。

它基于红外辐射与材料吸收光谱的原理，通过测量纳米材料吸收不同波长的红外光线的强度变化，从而得到样品的化学信息。

利用FTIR还可以检测纳米材料中的官能团和键的类型。

5. 激光粒度仪激光粒度仪是一种常用的用于测量纳米材料粒径分布的仪器。

它通过测量光散射的强度来确定样品中颗粒的尺寸分布。

激光粒度仪不仅可以提供纳米材料的平均粒径，还可以分析其尺寸分布的均匀性，从而对纳米材料的制备工艺进行优化。

除了以上介绍的几种常用的纳米材料表征方法，还有许多其他的技术可供选择，如原子力显微镜（AFM）、拉曼光谱、热重分析（TGA）等。

选择适合的表征方法需要根据具体的研究目的和所要分析的属性来确定。

纳米材料的表征方法和工具介绍随着纳米科技的迅速发展，纳米材料的研究和应用越来越重要。

然而，纳米材料的特殊性质决定了常规材料表征方法的局限性，因此需要采用专门的方法和工具来对纳米材料进行表征。

本文将介绍几种常用的纳米材料表征方法和工具，帮助读者更好地了解纳米材料的特性。

在纳米材料的表征中，最常用的方法之一是透射电子显微镜（TEM）。

TEM利用电子束替代了可见光，可以提供比光学显微镜更高的分辨率。

通过将样品置于电子束中，可以观察纳米材料的形貌、尺寸和结构等。

此外，TEM还常常结合能量散射谱（EDS）分析，用于确定纳米材料的元素成分和组成。

TEM是一种非常强大的工具，可以提供关于纳米材料的详细微观结构信息。

扫描电子显微镜（SEM）是另一种常用的纳米材料表征工具。

不同于TEM，SEM可以提供更大的视野，并且可以用于观察表面形貌和表面组成。

SEM使用电子束扫描样品表面，通过测量电子的反射和散射来生成显微图像。

此外，SEM还可以通过探针激发技术（EDS）分析表面的元素成分。

与TEM相比，SEM更适用于纳米材料的表面形貌和排列的研究。

除了电子显微镜，纳米材料的结构表征也可以借助X射线衍射（XRD）来实现。

XRD是一种基于材料对X射线的散射规律进行分析的技术。

通过测量样品对X射线的散射强度和角度，可以确定纳米材料的结晶结构、晶粒大小和晶格参数等信息。

XRD常用于研究纳米材料的晶体结构和相变行为，对于纳米化材料的结构调控非常有价值。

此外，拉曼光谱也是一种常用的纳米材料表征方法。

拉曼光谱通过测量光的散射来获得样品的振动信息，可以得到纳米材料的分子结构、纳米颗粒的大小以及纳米结构的应变等信息。

相较于其他表征方法，拉曼光谱具有非侵入性、无需样品处理等优点，适用于对纳米材料进行原位、非破坏性的表征。

特别是在研究碳纳米管、纳米颗粒和纳米二维材料时，拉曼光谱被广泛应用。

另外，热重分析（TGA）也是表征纳米材料性质的重要方法之一。

纳米材料的表征方法与技巧纳米材料是一种具有特殊尺寸和结构的材料，其尺寸在纳米级别（10^-9米）范围内。

由于纳米材料具有独特的物理、化学和力学特性，因此对其进行准确的表征是非常重要的。

本文将介绍几种常用的纳米材料表征方法与技巧，以帮助读者更好地了解和研究纳米材料。

1. 扫描电镜（SEM）扫描电镜（Scanning Electron Microscopy，SEM）是一种常用的表征纳米材料形貌和表面形态的方法。

SEM利用电子束照射样品，然后测量样品放出的次级电子、反射电子或散射电子，通过扫描样品的表面，获得高分辨率的表面形貌信息。

SEM能够对纳米材料进行直接观察和分析，可以得到材料的形貌、尺寸、结构以及表面粗糙度等信息。

2. 透射电子显微镜（TEM）透射电子显微镜（Transmission Electron Microscopy，TEM）是一种用于观察纳米材料内部结构的高分辨率技术。

TEM利用电子束通过样品的方式，然后测量透射电子的强度，从而获得材料的原子级别结构和晶格信息。

TEM对于研究纳米材料的晶体结构、晶粒尺寸和界面特性等方面具有很高的分辨率和灵敏度。

3. X射线衍射（XRD）X射线衍射（X-ray Diffraction，XRD）是一种用于分析纳米材料结晶性质的重要手段。

通过照射样品表面的X射线，通过分析和测量样品对X射线的衍射图样，可以确定样品的晶体结构、晶体相对应的晶格参数以及晶粒尺寸等信息。

XRD对于研究纳米材料的晶体结构和晶体相变等方面具有很高的准确性和可靠性。

4. 傅里叶变换红外光谱（FTIR）傅里叶变换红外光谱（Fourier Transform Infrared Spectroscopy，FTIR）是一种用于表征纳米材料的化学组成和官能团的方法。

通过测量样品在红外区域的吸收和散射光谱，可以确定样品中存在的化学键和官能团类型，并帮助研究者了解纳米材料的结构和表面性质。

FTIR对于研究纳米材料的化学组成、官能团修饰以及材料与其他物质之间的相互作用具有重要意义。

材料科学中的纳米材料制备与表征纳米科技已经成为了现代材料科学中一个热门的研究领域，并且在许多领域的应用中都取得了出色的成果。

纳米材料具有许多独特的性质和特点，通过合理的制备和表征，可以改善材料性能，提高应用效率。

本文旨在介绍材料科学中纳米材料的制备方法和表征技术，以期为相关科学研究提供有关知识和借鉴。

一、材料科学中纳米材料的制备方法纳米材料的制备方法通常包括物理制备法、化学制备法、生物制备法三种。

1. 物理制备法物理制备法通常是通过改变固体材料的物理状态，从而使其由微米尺度的晶体结构变为纳米级别的结构。

常见的物理制备法有机械法、溅射法、光刻法、大气压等离子法等。

机械法是利用机械力或高速运动来产生高能状态，从而破坏材料的晶体结构，使之达到纳米级别。

溅射法是将高能离子撞击目标材料表面，使材料表面原子产生振荡，并逐渐形成新的纳米结构。

光刻法利用光敏化材料中所带有的光致变色性质，经过曝光、显影、蚀刻等产生微细图形。

等离子法是利用气体放电产生高能量离子或等离子体，在规定条件下由单体或预聚物合成的高分子所组成的纳米材料。

2. 化学制备法化学制备法是指通过化学反应或化学合成方法获得纳米级别的物质。

常见化学制备法有溶胶凝胶法、气相沉积法、溶液法、水热法等。

溶胶凝胶法是通过控制溶胶和凝胶过程，使物质从微米到纳米级别进行改变。

气相沉积法是利用化学反应将气体分子在催化剂的作用下形成纳米尺度的物质。

溶液法是在水或有机溶剂中分散粉末或固体物质，利用化学反应进行转换。

水热法是利用有机和无机物质在高温的水溶液中发生反应，制得纳米粉体或薄膜材料。

3. 生物制备法生物制备法是利用生物学的方法将生物单体或其代谢产物转化为纳米级别的物质。

生物制备法主要包括生物模板法、酵母发酵法、生物还原法、植物萃取法等。

生物模板法是利用生物单体如蛋白、DNA、细胞壳等作为纳米结构的支架，由此制备纳米材料。

酵母发酵法是将菌种发酵，产生具有催化性质的酶，再利用酶水解反应制备纳米材料。

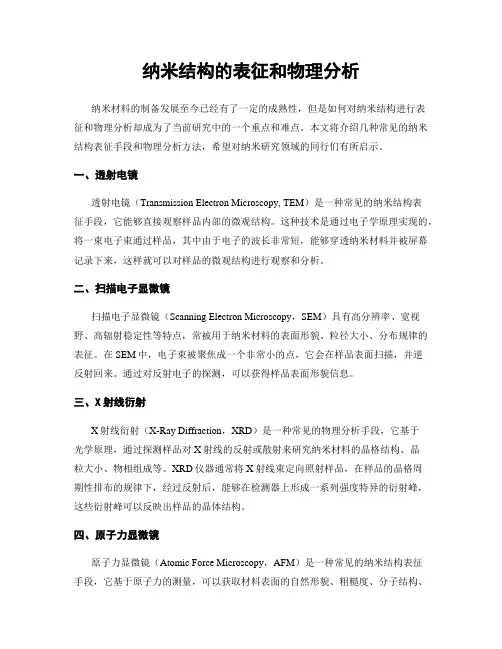

纳米结构的表征和物理分析纳米材料的制备发展至今已经有了一定的成熟性，但是如何对纳米结构进行表征和物理分析却成为了当前研究中的一个重点和难点。

本文将介绍几种常见的纳米结构表征手段和物理分析方法，希望对纳米研究领域的同行们有所启示。

一、透射电镜透射电镜（Transmission Electron Microscopy, TEM）是一种常见的纳米结构表征手段，它能够直接观察样品内部的微观结构。

这种技术是通过电子学原理实现的，将一束电子束通过样品，其中由于电子的波长非常短，能够穿透纳米材料并被屏幕记录下来，这样就可以对样品的微观结构进行观察和分析。

二、扫描电子显微镜扫描电子显微镜（Scanning Electron Microscopy，SEM）具有高分辨率、宽视野、高辐射稳定性等特点，常被用于纳米材料的表面形貌、粒径大小、分布规律的表征。

在SEM中，电子束被聚焦成一个非常小的点，它会在样品表面扫描，并逆反射回来。

通过对反射电子的探测，可以获得样品表面形貌信息。

三、X射线衍射X射线衍射（X-Ray Diffraction，XRD）是一种常见的物理分析手段，它基于光学原理，通过探测样品对X射线的反射或散射来研究纳米材料的晶格结构、晶粒大小、物相组成等。

XRD仪器通常将X射线束定向照射样品，在样品的晶格周期性排布的规律下，经过反射后，能够在检测器上形成一系列强度特异的衍射峰，这些衍射峰可以反映出样品的晶体结构。

四、原子力显微镜原子力显微镜（Atomic Force Microscopy，AFM）是一种常见的纳米结构表征手段，它基于原子力的测量，可以获取材料表面的自然形貌、粗糙度、分子结构、磁性质等信息。

AFM通过在样品表面扫描一个非常尖锐的“探针”，通过测量探针表面受到的原子力变化，可以得到样品表面的形貌和微观结构。

五、拉曼光谱拉曼光谱是一种常见的物理分析手段，它通过分析样品对激光激发后的散射光，来研究纳米材料的晶体结构、结构特征、化学键特征等。

纳米材料的制备与表征技巧引言：纳米材料是指至少在一个维度上具有尺寸范围在1到100纳米之间的材料。

由于其与原子结构相近，纳米材料表现出与宏观物质截然不同的物理和化学性质，具有广泛的应用前景。

然而，纳米材料的制备和表征涉及复杂的技术和方法，本文将介绍一些常用的纳米材料制备和表征技巧。

一、纳米材料的制备技巧1. 溶胶-凝胶法溶胶-凝胶法是一种常用的制备纳米材料的方法。

该方法通过溶胶的形成和凝胶的凝聚过程，得到具有介孔结构的纳米材料。

首先，在溶液中形成溶胶，然后通过水解反应、聚合反应等使溶胶凝胶成固体颗粒。

2. 热蒸发法热蒸发法是一种制备金属纳米材料的常用方法。

该方法将金属材料加热至其熔点以上，使其蒸发并沉积在基材表面形成纳米颗粒。

该方法具有操作简单、制备周期短等优点，适用于制备金属纳米材料。

3. 气溶胶法气溶胶法是一种制备纳米材料的有效方法。

该方法通过可控溶剂蒸发和凝聚，使固体物质以纳米尺寸分散在气体中形成气溶胶。

然后通过合适的沉积技术，将气溶胶转化为固体纳米材料。

4. 物理气相沉积法物理气相沉积法是一种制备纳米材料的重要手段。

该方法通过将气体或蒸汽在真空条件下直接沉积在基底上，形成纳米薄膜。

物理气相沉积法具有高纯度和均匀性等优势，适用于制备复杂纳米结构。

二、纳米材料的表征技巧1. 扫描电子显微镜（SEM）扫描电子显微镜是一种常用的表征纳米材料形貌的方法。

SEM通过照射样品表面的电子束，测量所产生的二次电子的信号来观察材料表面的形貌。

通过SEM 可以得到纳米材料的表面形态和尺寸分布等信息。

2. 透射电子显微镜（TEM）透射电子显微镜是一种高分辨率的材料表征技术，可以直接观察纳米材料的晶体结构和纳米尺度的微观结构。

通过TEM可以获得纳米材料的晶格图像、晶体结构和界面形貌等信息。

3. 粒度分析法粒度分析是一种测量纳米材料粒子尺寸分布的方法。

通过悬浮液的光学性质或粒子在流体中的运动状态来间接测量粒子的尺寸。

纳米材料的表征及其催化效果评价方式纳米材料的表征主要目的是确定纳米材料的一些物理化学特性如形貌、尺寸、粒径、等电点、化学组成、晶型结构、禁带宽度和吸光特性等。

纳米材料催化效果评价方式主要是在光照（紫外、可见光、红外光或者太阳光）条件下纳米材料对一些污染物质（甲基橙、罗丹明B、亚甲基蓝和Cr6+等）的降解或者对一些物质的转化（用于选择性的合成过程）。

评价指标为污染物质的去除效率、物质的转化效率以及反应的一级动力学常数k的大小。

1 、结构表征XRD，ED，FT-IR, Raman，DLS2 、成份分析AAS，ICP-AES，XPS，EDS3 、形貌表征TEM，SEM，AFM4 、性质表征-光、电、磁、热、力等UV-Vis，PL，Photocurrent1. TEMTEM为透射电子显微镜，分辨率为0.1～0.2nm，放大倍数为几万～百万倍，用于观察超微结构，即小于0.2微米、光学显微镜下无法看清的结构。

TEM是一种对纳米材料形貌、粒径和尺寸进行表征的常规仪器，一般纳米材料的文献中都会用到。

The morphologies of the samples were studied by a Shimadzu SSX-550 field-emission scanning electron microscopy (SEM) system, and a JEOL JEM-2010 transmission electron microscopy (TEM)[1].一般情况下，TEM还会装配High-Resolution TEM（高分辨率透射电子显微镜）、EDX（能量弥散X射线谱）和SAED（选区电子衍射）。

High-Resolution TEM用于观察纳米材料的晶面参数，推断出纳米材料的晶型；EDX一般用于分析样品里面含有的元素，以及元素所占的比率；SAED用于实现晶体样品的形貌特征与晶体学性质的原位分析。

2. SEMSEM 表示扫描电子显微镜，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构和电子结构等等。

纳米材料的表征纳米材料是指至少在一维尺度上具有至少一个尺寸小于100纳米的材料。

由于其特殊的尺寸效应和表面效应，纳米材料在材料科学、化学、生物学等领域具有重要的应用价值。

然而，由于其尺寸小、表面积大、晶体结构复杂等特点，对纳米材料的表征成为一个极具挑战性的问题。

本文将对纳米材料的表征方法进行简要介绍，希望能够为相关研究人员提供一些参考。

首先，纳米材料的形貌表征是非常重要的。

传统的扫描电子显微镜（SEM）和透射电子显微镜（TEM）是常用的表征手段。

SEM能够观察材料的表面形貌，而TEM则可以观察材料的内部结构。

此外，原子力显微镜（AFM）也是一种常用的纳米材料表征手段，它可以实现对纳米材料表面形貌的原子级分辨率成像。

其次，纳米材料的结构表征也是至关重要的。

X射线衍射（XRD）是一种常用的结晶结构表征手段，它可以用来确定材料的晶体结构、晶格常数和晶粒尺寸。

此外，高分辨透射电子显微镜（HRTEM）和选区电子衍射（SAED）也可以用来观察纳米材料的晶体结构和晶格取向。

再次，纳米材料的成分表征也是必不可少的。

能谱分析技术（如X射线能谱分析、电子能谱分析）可以用来确定纳米材料的化学成分，而质谱分析（如原子质谱、质子质谱）则可以用来确定纳米材料的同位素成分和杂质元素含量。

最后，纳米材料的性能表征是评价其应用价值的重要手段。

热重分析（TGA）、差示扫描量热分析（DSC）和动态力学分析（DMA）可以用来研究纳米材料的热稳定性、热力学性质和力学性能。

总之，纳米材料的表征是一个复杂而又多样化的过程，需要综合运用多种手段和方法。

希望本文介绍的内容能够为相关研究人员提供一些帮助，也希望在不断深入研究的过程中，能够有更多更精确的表征方法被发展出来，为纳米材料的研究和应用提供更有力的支持。

纳米材料的性能测试与表征方法详解纳米材料是指尺寸在纳米级别（1-100纳米）的材料，由于其独特的物理、化学以及电子结构性质，被广泛应用于能源、医疗、电子等领域。

然而，由于纳米材料的尺寸特征，传统的测试与表征方法难以适用。

本文将详细介绍纳米材料的性能测试与表征方法。

首先，纳米材料的形貌与尺寸是最基本的性能指标之一。

扫描电子显微镜（SEM）是一种常用的表征纳米材料形貌的方法。

SEM通过扫描样品表面并测量来自样品表面的二次电子信号以成像，具有高空间分辨率和较大深度。

透射电子显微镜（TEM）是另一种常用的表征纳米材料形貌的方法，它通过透射束电子与样品相互作用而形成显微图像。

SEM和TEM可以提供纳米材料的形貌、粒径分布等信息。

其次，纳米材料的结构是决定其性能的关键因素之一。

X射线衍射（XRD）是一种常用的表征纳米材料结构的方法。

XRD可以通过测量材料中的结晶面间距来推断其晶体结构和晶体学参数，进而研究晶体材料的晶体学性质。

对于非晶态纳米材料，通过X射线散射（SAXS）和中子散射（SANS）等方法可以研究其非晶结构和尺寸分布。

此外，红外光谱（IR）还可以用于分析纳米材料的化学成分和结构。

除了形貌和结构，纳米材料的物理和化学性质也需要进行表征。

我们可以利用扫描探针显微镜（SPM）测量纳米材料的表面形变、磁性和电性等特性。

原子力显微镜（AFM）是一种常用的SPM技术，可以通过测量探针和样品之间的相互作用力来获取样品表面的三维形貌。

磁力显微镜（MFM）和电子探针显微镜（EFM）则可以用来研究磁性和电性特性。

此外，纳米材料的热学性质也是重要的性能指标之一。

热重分析（TGA）可以用来测量纳米材料在升温过程中的质量变化，从而了解纳米材料的热稳定性。

热导率测试则可以测量纳米材料的热导率，了解其导热性能。

对于液态纳米材料，差示扫描量热仪（DSC）可以用来测量材料的熔化和结晶温度。

最后，纳米材料的表面化学性质对其在催化、传感以及生物医学应用中起着至关重要的作用。

纳米材料实验中的表征方法近年来，由于纳米材料在各个领域的应用越来越广泛，对其性质和结构的研究也变得日益重要。

纳米材料的尺寸小于100纳米，具有独特的物理、化学和机械性质，但其特殊性也给人们在实验中的表征带来了许多挑战。

为了获得关于纳米材料的详细信息，科学家们开发了一系列高级表征方法，从而进一步了解纳米材料的结构和性能。

本文将探讨几种常见的纳米材料表征方法。

一、透射电子显微镜（TEM）透射电子显微镜是一种广泛应用于纳米材料研究的高分辨率显微镜。

通过将电子束传输到纳米材料上，并以高分辨率对透射电子图像进行记录，TEM可以提供有关纳米材料的形貌和晶体结构的详细信息。

此外，通过选择不同的探测器，可以获得纳米材料的成分和化学结构。

二、扫描电子显微镜（SEM）与TEM不同，扫描电子显微镜主要用于获得纳米材料的表面形貌信息。

电子束会扫描纳米材料的表面，并通过检测出射的次级电子或后向散射电子来创建图像。

SEM可以提供高分辨率的表面形貌图像，从而使科学家们能够观察纳米材料的起伏、孔洞和晶粒的分布。

三、原子力显微镜（AFM）原子力显微镜是一种基于力学测量的表面分析技术。

它利用纳米尺度的探针，在纳米材料表面扫描并对表面的力进行测量。

AFM可以提供纳米材料的三维形貌和材料性质的信息，如硬度、摩擦力和粘附力。

由于其高分辨率和多功能性，AFM被广泛应用于纳米材料的研究和开发。

四、拉曼光谱拉曼光谱是一种利用激光照射纳米材料并测量其散射光谱的无损分析技术。

通过观察分子或晶体的特征散射光，拉曼光谱提供了关于纳米材料的结构、组成和化学键的信息。

此外，拉曼光谱还可以用于研究纳米材料表面的分子吸附、相变和化学反应。

五、X射线衍射（XRD）X射线衍射是一种常用的结晶学技术，可用于研究纳米材料的晶体结构和晶格参数。

通过照射纳米材料样品，并测量散射X射线的角度和强度，科学家们可以推断出纳米材料的晶体结构、晶格常数和晶体粒径等信息。

XRD广泛用于纳米材料的质量控制、相变研究和纳米晶体生长等方面。

纳米材料的性能表征及应用研究纳米材料是一种特殊的材料，其尺寸小于100纳米，具有独特的物理、化学和生物学性质。

近年来，随着纳米技术的不断发展，纳米材料的应用领域也得到了极大的拓展。

在纳米材料的研究和应用过程中，性能表征是非常重要的一步。

本文将从纳米材料的性质特点出发，介绍纳米材料常用的性能表征技术，并且探讨其在生物学、医学、电子学、能源等领域的应用。

一、纳米材料的性质特点纳米材料具有以下四个主要特点：1. 尺寸效应。

由于材料尺寸的减小，其表面积与体积比增大，带来的电子、光子和声子等物理现象会产生明显的变化。

例如，纳米材料的比表面积大、离子扩散速度快、电子散射减小等。

2. 界面效应。

纳米材料由于尺寸特别小，通常会出现高度的表面活性，在界面处表现出膜构建和高催化活性。

3. 量子效应。

在纳米尺寸下，电子、光子等粒子进入了量子状态，具有规定的量子能级。

因此，其光、电、热等物理性质表现出非常不同于宏观物质。

4. 反应和扩散效应。

纳米材料具有大的表面活性和短的扩散距离，有利于化学反应的发生和区分。

二、纳米材料的性能表征技术纳米材料的性能表征需要利用各种适合的设备和仪器对其进行分析和测试。

通常采用的技术主要包括下面几种：1. 扫描电镜技术 (SEM)SEM技术通常用于纳米材料的形貌表征。

通过扫描电子微镜可以获得高分辨率的图像，进而观察材料表面形貌和纳米颗粒的分布情况。

此外，SEM还能够提供纳米材料的晶体结构、生长方式等信息。

2. 透射电镜技术 (TEM)TEM技术主要用于纳米材料的结构表征。

透射电镜是利用电子的衍射和成像原理，对纳米材料进行探究。

这种技术能够获得纳米材料的晶体结构、粒子尺寸、晶胞参数等重要信息。

3. X射线衍射技术 (XRD)XRD技术主要用于纳米材料的结构分析。

通过对物质晶体的不同反射和衍射角度进行分析，可以获取物质的结构信息。

4. 红外吸收光谱技术 (FT-IR)FT-IR技术用于纳米材料的表征。

纳米颗粒表征实验方法与技巧随着纳米科技的快速发展，纳米颗粒表征成为了研究和应用领域中一项重要的任务。

纳米颗粒表征是指对纳米颗粒的大小、形状、结构、表面性质以及其他相关属性进行精确测量和评估的过程。

有效的纳米颗粒表征实验方法与技巧对于研究和应用纳米材料具有重要意义。

本文将介绍几种常见的纳米颗粒表征实验方法与技巧。

一、粒径分析纳米颗粒的粒径分析是纳米颗粒表征中最基本的一项工作。

粒径分布对于纳米颗粒的物理性质和应用可能起到决定性作用。

目前常用的纳米颗粒粒径分析方法包括动态光散射（DLS）、静态光散射（SLS）、透射电镜（TEM）以及场发射扫描电子显微镜（FESEM）等。

动态光散射（DLS）是一种非侵入性、实时测量纳米颗粒粒径的技术。

它通过测量纳米颗粒在溶液中受到的热运动引起的散射光强变化来确定颗粒的粒径大小。

静态光散射（SLS）则是在透射光或反射光下，测量散射光强与颗粒直径的关系，并借助距离和散射角度关系的模型计算颗粒的粒径。

透射电镜（TEM）和场发射扫描电子显微镜（FESEM）则通过电子束的照射，利用电子的衍射现象和投影成像原理来观察纳米颗粒的结构和形貌，并进行粒径测量。

这些方法的优点在于能够获得高分辨率的显微图像和准确的纳米颗粒粒径。

二、表面性质分析纳米颗粒表面性质对其在多种领域的应用起着重要作用。

纳米颗粒的表面性质可以通过高分辨电子能谱（HREELS）、X射线光电子能谱（XPS）以及红外光谱等方法进行分析。

高分辨电子能谱（HREELS）是一种通过测量电子在表面与振动分子之间的能量损失来分析表面结构和反应的技术。

它被广泛应用于研究纳米颗粒的表面化学反应和表面态的变化。

X射线光电子能谱（XPS）则通过测量材料的光电子发射谱来分析样本的表面成分。

这种分析方法对于研究纳米颗粒的表面元素和元素化合物的组成非常有用。

红外光谱则通过测量样品在红外波段的吸收和散射来分析纳米颗粒的表面化学键和官能团。

红外光谱可以提供有关纳米颗粒表面上化学键和官能团类型的信息。

纳米材料的表征与性质分析随着纳米材料科学的不断发展，纳米材料的表征与性质分析越来越成为关注的焦点。

纳米材料的独特性质使其在各种领域有着广泛的应用，比如医疗、电子、能源等，但也带来了很多挑战，如如材料制备、表征和性质分析等方面。

因此，本文将探讨纳米材料的表征与性质分析的重要性、难点及其最新进展。

一、纳米材料表征的重要性表征是纳米材料研究中不可或缺的一环，它能够揭示材料的物理、化学性质等方面。

纳米材料的特殊结构（如表面积大、体积小等）使其在表征方面更加复杂。

表征方法的正确运用不仅能够更好地理解并解释材料的特殊性质，更能使科学家们更好地探索纳米材料的本质和应用前景，促进纳米科学的发展。

因此，在纳米科学研究中，表征技术的发展和应用具有至关重要的意义。

二、纳米材料表征的难点纳米材料表征难度大是众所周知的。

由于纳米尺寸尺度下物理和化学性质的改变，传统的材料表征技术不能良好的适应纳米材料的表征。

长期以来，纳米材料的表征技术的研究和发展一直是科学家们关注的焦点，新的表征技术也不断涌现。

三、纳米材料表征技术的最新进展1.扫描隧道显微镜（STM）扫描隧道显微镜是在电荷输运过程中产生的电子隧穿效应基础上开发的一种表征技术。

它以纳米尺度为分辨率，能够对纳米材料表面的电子结构进行准确的定量分析。

STM已成为纳米科学研究中非常重要的工具，该技术已用于研究纳米结构的表面形貌和表面结构，材料的局部电学性质等方面。

2.透射电子显微镜（TEM）透射电子显微镜是一种应用电子束经过样品时，依据电子束与样品相互作用而形成的像来研究样品性质的技术。

TEM是研究纳米材料晶体结构、微观显微结构、纳米物理和纳米力学的主要手段之一。

目前，TEM常用来研究纳米颗粒的形貌、大小、晶体结构和单个纳米颗粒的结构与性质等方面。

3.原子力显微镜(AFM)原子力显微镜是一种利用小针尖对样品进行扫描的高分辨率成像技术。

它可以在原子尺度下显示样品表面的形貌，同时还可以测量样品表面的磁性、导电性、力学硬度等性质。
