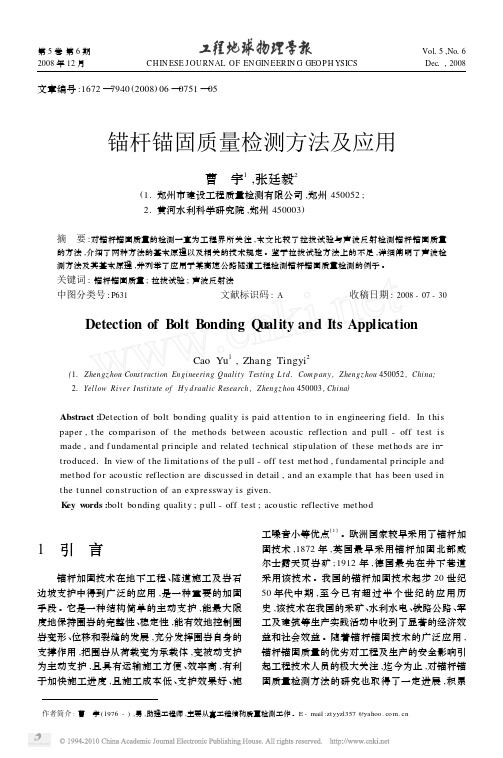

第5卷第6期2008年12月CHIN ESE J OU RNAL OF EN GIN EERIN G GEOP H YSICSVol 15,No 16Dec 1,2008文章编号:1672—7940(2008)06—0751—05锚杆锚固质量检测方法及应用曹 宇1,张廷毅2(1.郑州市建设工程质量检测有限公司,郑州450052;2.黄河水利科学研究院,郑州450003)作者简介:曹 宇(1976-),男,助理工程师,主要从事工程结构质量检测工作。
E -mail :ztyyzl357@摘 要:对锚杆锚固质量的检测一直为工程界所关注,本文比较了拉拔试验与声波反射检测锚杆锚固质量的方法,介绍了两种方法的基本原理以及相关的技术规定。
鉴于拉拔试验方法上的不足,详细阐明了声波检测方法及其基本原理,并列举了应用于某高速公路隧道工程检测锚杆锚固质量检测的例子。
关键词:锚杆锚固质量;拉拔试验;声波反射法中图分类号:P631文献标识码:A收稿日期:2008-07-30Detection of Bolt Bonding Q u ality and Its ApplicationCao Yu 1,Zhang Tingyi 2(1.Zhengz hou Const ruction Engineering Qualit y Testing L t pany ,Zhengz hou 450052,China;2.Yellow River I nstitute of H y d raulic Research ,Zhengz hou 450003,China )Abstract :Detection of bolt bonding quality is paid attention to in engineering field.In t his paper ,t he comparison of t he met hods between acoustic reflection and p ull -off test is made ,and f undamental principle and related technical stip ulation of t hese met hods are in 2troduced.In view of t he limitations of t he p ull -off test met hod ,f undamental principle and met hod for acoustic reflection are discussed in detail ,and an example t hat has been used in t he t unnel const ruction of an expressway is given.K ey w ords :bolt bonding quality ;p ull -off test ;acoustic reflective met hod1 引 言锚杆加固技术在地下工程、隧道施工及岩石边坡支护中得到广泛的应用,是一种重要的加固手段。
锚杆试验操作规程一．目的：规范锚杆抗拔试验，为检测工作正确进行提供依据二．编制依据：GB 50330-2002《建筑边坡工程技术规范》三．工作程序：附录C 锚杆试验C.1一般规定C.1.1 锚杆试验适用于岩土层中锚杆试验。
软土层中锚杆试验应符合现行有关标准规定。
C.1.2 加载装置（千斤顶、油泵）和计量仪表（压力表、传感器和位移计等）应在试验前进行计量检定合格，且应满足测试精度要求。
C.1.3 锚固体灌浆强度达到设计强度的90%后，可进行锚杆试验。
C.1.4 反力装置的承载力和刚度应满足最大试验荷载要求。
C.1.5 锚杆试验记录表格可参照C.1.5制定。
锚杆试验记录表表C.1.5工程名称：施工单位：校核：试验记录：C.2 基本试验C.2.1 锚杆基本试验的地质条件、锚杆材料和施工工艺等应与工程锚杆一致。
C.2.2 基本试验时最大的试验荷载不宜超过锚杆杆体承载力标准值的0.9倍。
C.2.3 基本试验主要目的是确定锚固体与岩土层间粘结强度特征值、锚杆设计参数和施工工艺。
试验锚杆的锚固长度和锚杆根数应符合下列规定：1当惊喜确定锚固体与岩土层间粘结强度特征值、验证杆与砂浆间粘结强度设计值的试验时，为使锚固体与地层间首先破坏，可采取曾加锚杆钢筋用量（锚固段长度取设计锚固长度）或减短锚固长度（锚固长度取设计锚固长度的0.4-0.6倍，硬质岩取小值）的措施；2 当进行确定锚固段变形参数和应力分布的试验时，锚杆段长度应取设计锚杆固度；3每种试验锚杆数量均不应少于3根。
C.2.4 锚杆基本试验应采用循环加、卸荷法，并应符合下列规定：1每级荷载施加或卸除完毕后，应立即测读变形量；2在每次加、卸荷时间内应测读锚头位移二次，连续二次测读的变形量：岩石锚杆均小于0.01mm，砂质土、硬粘性土中锚杆小于0.1mm时，可施加下一级荷载；3 加卸荷等级、测读间隔时间宜按表C.2.4确定。
表C.2.4 锚杆基本试验循环加卸荷等级与位移观测间隔时间C.2.5 锚杆试验中出现下列情况之一是可视为破坏，应终止加载：1 锚头位移不收敛，锚固体从岩土层中拔出或锚杆从锚固体重拔出；2 锚头总位移量超过设计也许值；3 土层锚杆试验中后一级荷载产生的锚头位移增量，超过上一级荷载位移增量的2倍。
雅砻江官地水电站引水发电系统工程（合同编号：GDC－200710）地下厂房岩锚梁开挖质量控制指导手册官地水电站岩锚梁质量管理领导小组二〇〇八年五月目录1、概述 (1)2、开挖分层 (1)3、施工程序 (1)4、施工工艺流程 (3)5、主要施工方法及质量控制标准 (3)基岩面清理 (4)测量放样 (4)钢管定位样架 (4)钻孔 (5)装药爆破 (7)爆破段交接部位处理 (7)爆破试验 (8)不良地质的处理 (8)成型后岩台保护 (9)6、质量检查与验收程序 (9)清基 (9)设计开挖线测量放样 (9)样架搭设 (9)钻孔 (10)装药爆破 (10)爆破效果检查和改进 (10)开挖质量等级评定标准 (11)7、质量管理 (11)质量管理组织 (11)质量管理职责 (13)附表：附表1 官地水电站地下厂房岩锚梁岩台开挖钻孔准钻证附表2 官地水电站地下厂房岩锚梁岩台开挖爆破作业通知单附表3 官地水电站地下厂房岩锚梁岩台开挖准爆证主厂房岩锚梁开挖质量控制指导手册1、概述主厂房岩锚梁开挖成型质量和爆破后岩体完整性直接影响到桥机运行安全，是主厂房开挖质量控制的重中之重。
通过编制岩锚梁开挖质量控制指导手册，明确岩锚梁开挖程序，施工方法和技术要求，为岩锚梁开挖施工提供技术指导。
2、开挖分层雅砻江官地水电站地下厂房岩壁梁位于厂房第Ⅲ层，开挖高程为EL1227.30m～EL1220.80m，长度为226.42m，保护层开挖宽度为 4.05m～3.0m。
第Ⅲ层实际开挖量为57207m3，其中梯段（Ⅲ1）开挖量为44793m3，保护层（Ⅲ2～Ⅲ4）开挖11254m3，岩锚梁岩台（Ⅲ5）开挖1160 m3。
厂房Ⅲ层及岩锚梁开挖分区见图1和图2。
3、施工程序岩锚梁开挖分序进行，岩台垂直孔超前造孔，与Ⅲ2造孔同时完成，Ⅲ2、Ⅲ3、Ⅲ4光爆开挖结束后，再进行岩台斜孔造孔，最后，岩锚梁岩壁直墙面与斜面双面光爆一次成型，岩锚梁开挖施工程序见图3。
岩石锚杆检验批质量验收记录岩石锚杆是一种常用的地质工程支护材料，广泛应用于各种岩体的加固和稳定工程中。
为了确保岩石锚杆的质量，必须对其进行严格的检验和质量验收。
本文将以岩石锚杆检验批质量验收记录为主题，详细介绍质量验收的过程和要求。
一、检验批概述本次岩石锚杆检验批共涵盖50根岩石锚杆，规格为Φ32mm，总长度30m，用于XX岩体的加固工程。
本次质量验收的目的是对岩石锚杆的机械性能和金属结构进行全面检验，确保其质量符合技术要求和规范标准的规定。
二、质量验收内容1.材料质量检验：对岩石锚杆的钢材进行验收，包括材料的化学成分、机械性能、非金属夹杂物和表面质量的检测。
测试结果应符合岩石锚杆钢材的技术要求和规范标准。
2.岩石锚杆机械性能检验：对岩石锚杆的抗拉强度、屈服强度、伸长率和冲击功进行测试。
测试应在专业实验室进行，测试结果应符合技术要求和规范标准的规定。
3.岩石锚杆金属结构检验：对岩石锚杆的工艺性能进行全面检验，包括焊缝的质量、金属结构的韧性、表面质量和尺寸精度等方面。
检验结果应符合技术要求和规范标准的要求。
三、质量验收方法1.材料质量检验方法：选取10根岩石锚杆作为抽样，对其钢材进行化学成分、机械性能、非金属夹杂物和表面质量的检测。
化学成分检测可采用光谱仪或化学分析的方法，机械性能检测可采用拉伸试验和冲击试验等方法，非金属夹杂物检测可采用红外检测或显微镜观察等方法，表面质量检测可采用目测和光学显微镜观察等方法。
2.机械性能检验方法：选取10根岩石锚杆作为抽样，将其分别进行拉伸试验和冲击试验。
拉伸试验可采用万能材料试验机，冲击试验可采用冲击试验机。
测试时应按照规范要求进行操作，并记录测试结果。
3.金属结构检验方法：选取10根岩石锚杆作为抽样，检查其焊缝质量、金属结构韧性、表面质量和尺寸精度等方面。
焊缝质量检验可采用目测、X射线或超声波检测等方法，金属结构韧性检验可采用冲击试验、拉伸试验或断口观察等方法，表面质量检验可采用目测和光学显微镜观察等方法，尺寸精度检验可采用测量工具进行精确测量。

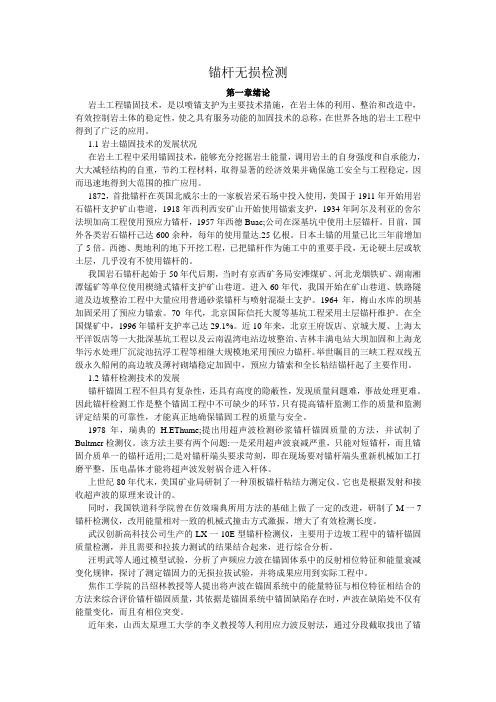

锚杆无损检测第一章绪论岩土工程锚固技术，是以喷锚支护为主要技术措施，在岩土体的利用、整治和改造中，有效控制岩土体的稳定性，使之具有服务功能的加固技术的总称，在世界各地的岩土工程中得到了广泛的应用。
