多联机空调安装方法

多联机室内机安装方法一、安装准备1、择室内机组安装位置时：空气的入口和出口应无障碍；支架应能承担空调器的重量；便于与室外机管道连接；便于从下面取出过滤网。

2、空调器采用遥控器操作应注意：安装位置无应可能隔断遥控器信号的障碍物；不要把遥控器置于直接接受阳光照射或靠近火源地方；遥控器与电视机或立体声音产生不良影响。

3、选择室外机组应注意：安装位置应干燥、光线充足，如果受太阳直射则必须有遮阳罩。

支架应能承受室外机的重量，并且避免噪声和振动。

利于减小室外的噪声和排出氯体。

机器四周按说明书规定留出足够空间。

室外机不要安装在能被强风吹到，可能有可燃气体汇漏或容易堵塞通道的地方。

如果安装在高处，一定要保证支脚牢固。

二、机组的固定机组固定总的要求是安全、可靠、防振。

如在室外墙上固定安装角铁支架时，为了方便操作，可采用搭脚手架的办法。

也可以有40*40mm角铁焊接制作两个可以固定在窗台上的活动支架，在支架上绑好跳板，操作人员系好安全带，便可比较方便地开展工作。

三、管道连接室内外机组连接用的制冷管有两根，细的为高压液管，粗的为低压液管。

原装管已退火酸洗处理，较软，表面无氧化层和油污，一般都盘绕着。

盘绕的原管在展开时，一定要小心，连接管必须退绕伸直，不要将管子弄折裂，安放在地面上的制冷剂管严禁置重物，管口要包好，以防进入水分和灰尘。

部分机级所带的管子有一段是可绕软管，这部分可绕软管就放于室内侧，可绕软管弯曲时角度不要太小，且应尽可能在管子中部弯曲，弯曲半径越大越好。

校直管子时，切铁反复弯曲，弯管处的弯曲半径应等于或大于100mm。

连接管路时，有充填阀的这一端应连接在便于维护的机组一端，在安装一次性快速接头的机组时，这一点必须引起注意。

为了使空调器的制冷管不暴露在外面，一般原机带有成形的圆筒状体温管，在管子与压缩机，管子与管子之间的接头部分要用保温毡包好，表面用胶带包扎。

室内机组都带有排水管，检查时，可以从室内排水管口处注入一些水，检查排水是否通畅，最后，安装完毕后在过墙也洞要用油封泥封来严。

多联机安装图⽂教程，⼀看就懂！⼀、现场材料堆放材料堆放应整齐有序，两端必须封⼝，确保清洁。

铜管应放置在通风⼲燥，离地⾯300MM以上的架⼦上⼆、室外机安装1、室外机安装位置选取空调室外机离墙必须⼀⽶以上，保证散热，并且有⾜够维修空间2、基础制作基础必须参照设备的安装尺⼨制作且有⾜够的承载能⼒，基础必须要⽔平3、室外机就位吊机室外机时，要保持机器⽔平，机⾝与吊绳接触部位应加软垫以免磨损或刮花机器室外机在与基础接触的安装孔和受⼒点处垫上减震垫，⽤螺母固定三、室内机安装1、吊码制作和选⽤根据室内机吊装⾼度和楼⾯⾼度确定吊杆长度后切料2、室内机安装采⽤红外线定位仪确定室内机吊杆安装位置，并做好记号，⽤电钻打孔室内机吊装位置应确保空调冷凝⽔能排出，风管安装⽅便且送风顺畅必须采⽤全螺纹吊杆，并⽤双螺母固定室内机，确保机器吊挂牢固室内机吊好后，⼀定要调⽔平节流部件安装时必须垂直向上⽔平安装，禁⽌倾斜、倒置，并且连接时注意连接⽅向室内机包裹防尘罩，防⽌⼤量灰尘进⼊机器内部，影响机器运⾏效果保证室内机周围有⾜够的安装和维修空间，合理的送回风⽓流组织四、冷媒管施⼯1、⽀架安装架距离不宜过⼤，安装好的⽀架必须排列整齐2、冷媒配管敷设安装⽤割⼑切割相应规格长度的铜管将端⼝处的⽑刺、管内的铜管屑处理⼲净3、冷媒管保护配管如不能及时与内外机相连，必须封⼝，防⽌灰尘、⽔分等侵⼊；配管穿墙时需加套管及时做封⼝保护4、分歧管安装分歧管不能⽤三通代替，只能⽔平或垂直安装。

铜管转弯处与相邻分歧管间的⽔平直管段≥1M；相邻两分歧管间的⽔平只管段距离≥1M；分歧管后连接室内机的⽔平直管段距离≥0.5M 5、胀管连接铜管径冷媒管连接，必须采⽤胀管⽅式，禁⽌⽤扩喇叭⼝⽅式连接6、扩喇叭⼝⽤扩⼝器扩喇叭⼝，管⼝应平整⽆⽑刺，喇叭⼝应⽆变形和裂纹螺母连接，必须采⽤两个活动扳⼿进⾏操作7、冷媒管充氮焊接为确保施⼯安全，氮⽓瓶需连接减压阀，焊接时氮⽓压⼒控制在0.2-0.3KGF/CM2确定氮⽓路径，将氮⽓管插⼊到要实施焊接的冷媒管⼊⼝处并封⼝，打开氮⽓瓶阀门，通过减压阀调节好氮⽓的⽓流⼤⼩，最后实施焊接8、冷媒管⽓密性试验将⽓液管连到⼀起，引出⼀接管压⼒表，且将此接⼝封焊好。

多联机分体式空调安装规范1. 前言本文档旨在规范多联机分体式空调的安装过程，确保安装的效果和品质符合相关标准和要求。

在进行安装前，请阅读本文档并按照规定的步骤进行操作。

2. 安装准备在安装之前，需要准备以下工具和材料：- 多联机分体式空调室内外机及相关设备- 铺设管线所需的管材、接头和绝缘材料- 安装所需的螺丝、膨胀螺栓等固定件- 安装所需的电缆和电线- 相关工具，如扳手、螺丝刀、电钻等3. 安装步骤3.1 预安装准备在进行安装前，需要先确定合适的安装位置，并进行一些预安装准备工作：1. 确定室内外机的安装位置，确保其稳固且不受其它设备或障碍物的影响。

2. 开始安装前，先确保电源已经关闭，并将所需的电线和电缆准备好。

3. 多联机分体式空调的室内外机之间需要通过管线连接，因此需要铺设相关的管材、接头和绝缘材料。

3.2 安装室内机按照以下步骤安装室内机：1. 将室内机安装支架固定在安装位置上，确保其稳固。

2. 将室内机与安装支架连接起来，并确保其水平放置。

3. 连接室内机与外机的管线。

确保连接处密封良好，并使用绝缘材料保温。

3.3 安装室外机按照以下步骤安装室外机：1. 将室外机安装平稳的基座上，并用固定件将其固定在基座上。

2. 连接室外机与室内机的管线，确保连接处密封良好，并使用绝缘材料保温。

3. 连接室外机的电线和电缆，并确保其接线正确且牢固。

3.4 安装调试安装完成后，进行以下调试工作：1. 打开电源，检查空调系统是否正常工作。

确保室内机与室外机能够正常通讯和运行。

2. 检查空调系统的制冷和加热功能是否正常。

调整温度和风速等参数进行测试。

3. 检查空调系统的排水是否正常，防止出现漏水问题。

4. 检查空调系统的噪音和震动情况，确保其在正常范围内。

4. 安全注意事项在安装过程中，请遵守以下安全注意事项：1. 在进行任何操作前，请确保电源已经关闭，以免电击危险。

2. 在安装过程中，必须严格按照安装步骤进行操作，避免操作失误导致安全事故。

中央空调多联机如何安装中央空调多联机如何安装，多联式空调机组结构、型式复杂多样，系统的施工要求高，难度大，从管材材质、制造工艺、零配件供应到现场焊接等要求均非常高，否则会对今后的维修管理带来很大麻烦。

因此，正确选择、安装与使用多联式空调机组非常重要。

一：室外机安装1机组吊装运输时应保持直立，不能倾倒，否则会导致机组损坏2机组与基础之间加10mm厚的减震橡胶，机组与基础用螺栓固定3同一行外机间距在20mm以上，条件允许，考虑散热效果和检修方便可适当增加到200mm，两行外机留有1000mm以上的维修空间4外机与冷媒管焊接时，对机组止阀采取冷却措施，防止焊接的高温损坏阀内的密封材料5机组上方2米内有障碍物时，加装导风管将排风引出6室外机原则上不能安装在有百叶窗封闭的间内，如果必须安装的话，则叶片间距在≥30mm以上，百叶倾斜角在0到15度内7室外机最大的汇总管应离主机最近，到末端子机的配管长度≤5米，两外机之间油管长度均≤5米二：室内机安装1高度--2匹嵌入机不应超过2.7米，3匹不应超过3米，卡式机风管机风口离地面不应超过3米，以上高度超出要求时，应提高机组静压加装辅助垫加热2吊架安装平稳牢固，吊杆不应自由摆动，当吊杆长度≥6米时，采用角钢作为吊杆3室内机附近预留检修口，尺寸为≥400*400mm，方便进行电机，电脑版的拆卸维修4空调风口固定螺丝不要固定在风口表面，而是应该在侧面，回风口应加装过滤网，以防止回风口风速高，噪音大，回风口面积要大于送风口面积的1,3倍5安装嵌入机面板不能用手直接转动或推拉导风板，防止连接件脱落损坏三：选型1选择适合价格的产品：价格与品牌、机型、用户的需要有关，如果选择变频与非变频空调，系统同时兼备供暖、增加机关报风和加湿功能、增加过滤和除尘功能、增加清新空气笔杀菌功能等。

都会导致价格差异。

参考海尔直流变频多联空调机组，采用了许多新技术、新工艺、新材料定子采用使产品节能效果十分明显，同时也使空调的温度波动更小，使用更舒适。

多联机空调系统安装工法多联机空调系统是一种相对传统中央空调系统更灵活和节能的空调系统。

它由一个室外机和多个室内机组成，可以同时为多个房间提供独立控制的冷暖空调。

多联机空调系统的安装工法是确保系统运行正常和提供舒适环境的关键。

本文将详细介绍多联机空调系统安装的步骤和注意事项。

第一步是选择合适的位置安装室外机。

室外机应该安装在通风良好且不受阳光直射的地方，远离潮湿和易燃物。

室外机的安装高度应符合制造商提供的要求，通常建议离地面2米以上，并且需要有足够的空间进行维修和清洁。

第二步是确定室内机的数量和位置。

根据需要冷暖的房间数和房间的面积，确定安装多少个室内机。

室内机的安装位置应该避免直接吹到人体，通常建议在房间的中央位置或离床和沙发较远的位置。

同时，室内机应离墙面一定距离，以确保空气循环畅通。

第三步是安装室内机和室外机之间的管道。

多联机空调系统的每个室内机都需要与室外机通过管道连接。

管道的安装应满足一定的坡度，以便排水正常，同时要保证管道的密封性和稳固性。

为了减少管道的长度和损耗，应尽量将室内机和室外机安装在靠近的位置。

第四步是安装室内机和室外机的电源。

室内机和室外机都需要电源供应，所以在安装前需要确保有足够的电源插座。

电源线的敷设应符合电气安全规范，避免电源线与其他设备或水管交叉，并且要留有足够的余量。

第五步是安装和调试控制系统。

多联机空调系统的控制系统可以通过遥控器、定时器等手段进行控制。

在安装过程中，需要确保控制系统的安装正确并与每个室内机连接。

此外，还需对控制系统进行调试，确保每个室内机的温度和风速可以独立控制，并且整个系统运行正常。

最后一步是运行测试和使用说明。

在安装和调试完成后，需要对整个系统进行运行测试，确保每个室内机正常运行和达到预期效果。

同时，还需要向用户提供使用说明，包括如何使用遥控器、定时器等控制系统，以及注意事项和常见问题解答。

在多联机空调系统的安装过程中，还需要注意以下几点。

多联机安装施工方案
一、概述
多联机作为家用空调系统的一种形式，能够实现一个室外机连接多个室内机的
供暖与制冷功能。

本文将介绍多联机安装的施工方案，包括准备工作、安装步骤和验收标准。

二、准备工作
1.确定安装位置：根据用户需求和室内空间布局，确定室内机和室外机
的合适位置。

2.确定管道路径：测量管道长度，确定管道穿墙位置，考虑管道的走向
和美观性。

3.准备工具材料：包括各种尺寸的螺丝刀、扳手、钳子，以及管线、绝
缘材料等。

三、安装步骤
1.安装室外机：先确定室外机的位置，用螺丝将其固定在合适位置上，
并连接电源线。

2.安装室内机：按照预先确定的位置，固定室内机，并连接室内机与室
外机的管道。

3.接通电源：将室内机和室外机的电源线接通，测试各项功能是否正常。

4.调试系统：调整空调系统的运行参数，确保制冷和供暖功能正常运作。

四、验收标准
1.供暖和制冷功能：确保系统能够正常切换制冷和供暖模式，并保持设
定温度稳定。

2.管道连接：检查各个管道连接处是否牢固，无漏水现象。

3.电气连接：检查所有电线连接是否牢固，无漏电现象。

4.面板操作：确认遥控器和面板操作正常，各种功能按键灵敏。

5.噪音水平：运行系统时，检查噪音水平是否在合理范围内。

五、总结
多联机的安装施工既需要专业技术，又需要细心认真，确保系统稳定运行。

有
效的施工方案能够提高系统的运行效率和使用寿命，为用户提供舒适的室内环境。

多联机空调系统安装【整编】第一节多联机空调系统安装一、冷媒管安装（一）冷媒管管径大于20mm时，支吊架的间距不应大于1.5m；冷媒管管径小于20mm时，支吊架的间距不应大于1m。

（二）铜管切割必须采用专用切割刀具，避免管口产生毛刺。

（三）必须保证冷媒管内的清洁干燥、需用氮气吹净。

（四）为避免空气里杂质对冷媒管的氧化作用，在采用钎焊时应对冷媒管用氮气吹净，使用氮气替换冷媒管内的空气。

（五）在冷媒管与设备连接时，应对冷媒管进行包扎封盖，防止水份、脏物或灰尘等杂质进入冷媒管内。

（六）封盖冷媒管可采用未端钎焊的方法或PVC带子包扎的方法。

（七）冷媒管必须选用满足JIS标准要求的去氢磷铜无缝管。

（八）冷媒管的钎焊方法应采取向下或水平侧向进行，应尽可能避免仰焊。

（九）液管和气管端管必须注意装配方向和角度，以免油的回流或积蓄。

（十）冷媒管的联接形式可采用扩口联接和法兰联接。

（十一）冷媒管道的长度不得超过300m。

（十二）室外机高于室内机时最大高度差不得超过50m。

室内机高于室外机时最大高度差不得超过40m。

（十三）室内机相互之间最大高度差不得超过15m。

系统第一级分支距最远室内机的最远距离不得超过40m。

二、室外机的安装（一）有关设备要汇同有关人员共同对设备进行开箱点件，办理移交手续。

检查设备在运输过程中是否受到损伤。

（二）检查设备尺寸和基础预留尺寸是否相符，确认无误后按土建预留标记对基础标高和中心线进行确认划线。

（三）设备二次搬运过程中一定要避免损伤。

室外机务必固定牢固，室外机与基础垫橡胶减振，室外机的位置应便于维护。

（四）为便于室外机散热及减少噪音传播方向，室外机风扇吹出侧背向建筑立面。

三、室内机安装（一）安装前核对设备型号。

（二）悬挂室内机的吊架要稳定牢固，留下足够的安装空间以供检修，检修口应不小于450*450mm。

（三）相对于天花板表面保持水平，水平度在±1mm之内。

机身必须与天花板可见接处呈平行线。

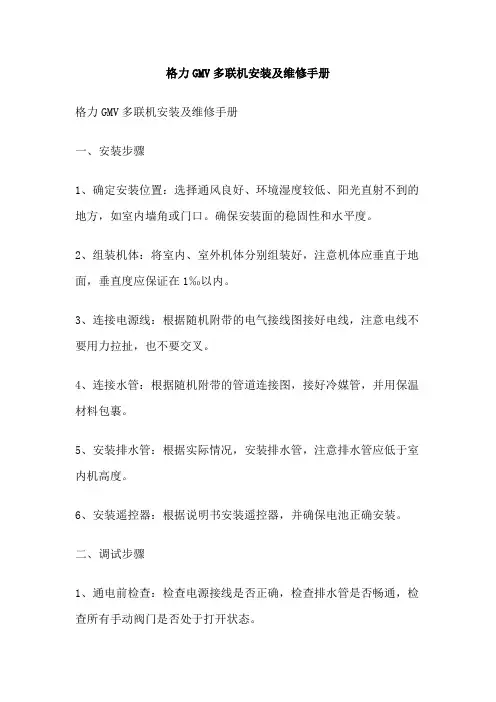

格力GMV多联机安装及维修手册格力GMV多联机安装及维修手册一、安装步骤1、确定安装位置：选择通风良好、环境湿度较低、阳光直射不到的地方，如室内墙角或门口。

确保安装面的稳固性和水平度。

2、组装机体：将室内、室外机体分别组装好，注意机体应垂直于地面，垂直度应保证在1‰以内。

3、连接电源线：根据随机附带的电气接线图接好电线，注意电线不要用力拉扯，也不要交叉。

4、连接水管：根据随机附带的管道连接图，接好冷媒管，并用保温材料包裹。

5、安装排水管：根据实际情况，安装排水管，注意排水管应低于室内机高度。

6、安装遥控器：根据说明书安装遥控器，并确保电池正确安装。

二、调试步骤1、通电前检查：检查电源接线是否正确，检查排水管是否畅通，检查所有手动阀门是否处于打开状态。

2、通电试验：接通电源，打开电源开关，观察室内机是否正常运行，是否有异常声音。

3、遥控器操作：根据说明书操作遥控器，检查各项功能是否正常。

4、自检功能：根据说明书操作自检功能，检查各项指标是否正常。

三、维修步骤1、故障判断：根据故障现象，判断故障部位和原因。

2、拆机检查：在拆机前，先关闭电源，拆下外壳，然后进行观察和检测。

3、更换部件：根据需要更换故障部件，注意选用正确型号的配件。

4、重新安装：将机体重新组装，并按照安装步骤重新安装。

5、调试：接通电源，进行调试，确保设备正常运行。

四、注意事项1、在安装、维修前，必须先切断电源。

2、定期清洗过滤网，保证设备正常运行。

3、在维修时，不要用力拉扯电线，以免损坏电线。

4、注意保持设备清洁、干燥，避免设备受潮。

5、在使用遥控器时，不要用力按压按键，以免损坏遥控器。

以上是格力GMV多联机安装及维修手册，希望能对大家有所帮助。

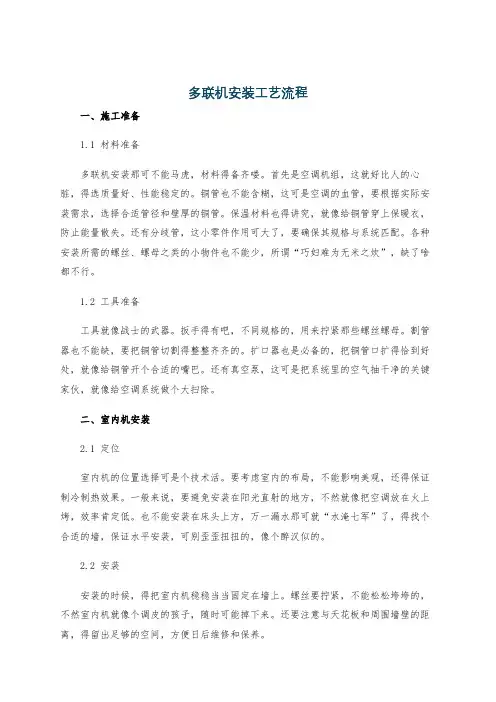

多联机安装工艺流程一、施工准备1.1 材料准备多联机安装那可不能马虎，材料得备齐喽。

首先是空调机组，这就好比人的心脏，得选质量好、性能稳定的。

铜管也不能含糊，这可是空调的血管，要根据实际安装需求，选择合适管径和壁厚的铜管。

保温材料也得讲究，就像给铜管穿上保暖衣，防止能量散失。

还有分歧管，这小零件作用可大了，要确保其规格与系统匹配。

各种安装所需的螺丝、螺母之类的小物件也不能少，所谓“巧妇难为无米之炊”，缺了啥都不行。

1.2 工具准备工具就像战士的武器。

扳手得有吧，不同规格的，用来拧紧那些螺丝螺母。

割管器也不能缺，要把铜管切割得整整齐齐的。

扩口器也是必备的，把铜管口扩得恰到好处，就像给铜管开个合适的嘴巴。

还有真空泵，这可是把系统里的空气抽干净的关键家伙，就像给空调系统做个大扫除。

二、室内机安装2.1 定位室内机的位置选择可是个技术活。

要考虑室内的布局，不能影响美观，还得保证制冷制热效果。

一般来说，要避免安装在阳光直射的地方，不然就像把空调放在火上烤，效率肯定低。

也不能安装在床头上方，万一漏水那可就“水淹七军”了，得找个合适的墙，保证水平安装，可别歪歪扭扭的，像个醉汉似的。

2.2 安装安装的时候，得把室内机稳稳当当固定在墙上。

螺丝要拧紧，不能松松垮垮的，不然室内机就像个调皮的孩子，随时可能掉下来。

还要注意与天花板和周围墙壁的距离，得留出足够的空间，方便日后维修和保养。

三、室外机安装3.1 选址室外机就像个吃苦耐劳的大汉，位置得选好。

要找个通风良好的地方，要是被憋在一个小角落里，就像人被捂住了口鼻，喘不过气来，散热肯定不好。

而且要避免安装在容易积水的地方，要是泡在水里，那可就“泥菩萨过江自身难保”了，很快就会出故障。

3.2 安装安装室外机的时候，要保证基础牢固。

可以用专门的支架，把支架安装得稳稳当当的，就像盖房子打地基一样。

室外机放在支架上，螺丝拧紧，还要检查一下水平度，可不能一边高一边低，那多难看呀。

多联机空调设备安装方案一、概述多联机空调设备是一种可以同时连接多个室内机和一个室外机的空调系统，适用于大型居住区、商业建筑和办公场所等场合。

本文档旨在提供一个安装多联机空调设备的方案，确保设备的正确安装和运行。

二、准备工作在安装多联机空调设备之前，需要进行以下准备工作：1. 确定适当位置：选择一个安装位置，确保室外机能够有足够的空间，并且不会受到遮挡或阻碍。

2. 确保电力供应：确保能够为多联机空调设备提供稳定的电力供应，并符合相关的电气安全标准。

3. 确定管道布线：设计合适的管道布线方案，确保室内机和室外机之间的连接顺畅。

4. 准备需要的工具和材料：包括管道、管件、电缆、保险丝等安装所需的工具和材料。

三、安装步骤以下是多联机空调设备的安装步骤：1. 安装室外机：将室外机安装在预定位置上，确保它稳固且垂直。

2. 安装室内机：根据设计方案，将室内机安装在相应的位置上，并确保室内机与管道连接正确。

3. 连接管道：根据管道布线方案，将室内机与室外机之间的管道连接起来。

4. 连接电源：将室内机和室外机分别连接到稳定的电源上，并确保电气连接正确。

5. 测试运行：完成安装后，进行测试运行，确保多联机空调系统正常工作，并对各项功能进行检查和调试。

四、安全注意事项在安装多联机空调设备时，需要注意以下安全事项：1. 请确保所有安装人员都具备相关的资质和技能，遵守相关的安全操作规程。

2. 在进行电气连接时，请务必遵守相关的电气安全标准，确保电力供应稳定和安全。

3. 在安装过程中，请注意操作的稳定性和安全性，避免对现有结构和装置造成损坏。

4. 如果遇到任何安全问题或疑虑，请立即停止安装，并寻求专业人士的帮助。

五、维护和保养多联机空调设备的维护和保养是确保设备正常运行的关键。

定期进行以下维护活动可以延长设备的使用寿命和减少故障的发生：1. 清洁滤网：定期清洁和更换室内机的滤网，以确保空气质量和设备的效果。

2. 检查管道连接：定期检查管道连接，确保没有漏水或松动现象。

多联机安装施工方案11. 概述多联机空调系统是一种集中供热、制冷、通风等多功能于一体的空调系统，适用于中大型空间，如写字楼、商场等。

本文将介绍多联机安装施工方案1，详细描述了多联机空调系统的安装过程及相关注意事项。

2. 施工准备在开始安装多联机空调系统之前，需要做好以下准备工作：•工程测量：测量安装位置，确保空间满足安装要求；•设备检查：检查多联机空调系统及相关零部件完整性和工作状态；•施工人员：调配具有相关安装经验的人员；•施工材料：准备安装所需的管道、电线等材料；•安全措施：确保施工现场安全、整洁。

3. 安装步骤3.1 安装主机1.确定主机安装位置：根据设计要求确定主机的安装位置，确保通风良好且易于维护；2.固定支架：根据安装位置安装支架，确保支架结实牢固；3.安装主机：将主机放置在支架上，根据说明书连接电源线和管道。

3.2 安装室内机1.确定室内机的位置：根据设计要求确定室内机的位置，避免通风口、门窗等影响安装；2.铺设排水管道：根据规范要求铺设室内机的排水管道，确保顺畅排水；3.安装室内机：按照说明书将室内机安装在预定位置，并连接电源线和管道。

3.3 连接管道1.连接冷媒管道：根据设计要求连接室内机和主机之间的冷媒管道，确保不漏气；2.连接排水管道：连接室内机和下水管道之间的排水管道，保证排水畅通；3.连接电源线：连接室内机和主机的电源线，确保供电正常。

4. 施工注意事项•施工过程中避免磕碰损坏设备和管道；•注意安装位置的通风和排水要求；•施工结束后需进行系统测试，确保正常运行；•如有异常，及时调整和处理。

5. 结语多联机空调系统的安装需要严格按照规范操作，施工过程中需注意安全、细致，确保系统稳定运行。

以上是多联机安装施工方案1的详细介绍，希望对您有所帮助。

以上为多联机安装施工方案1的内容，如有不清楚之处，可随时与我们联系。

多联机安装及操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!多联机安装及操作流程如下：一、安装流程1. 确认安装位置选择通风良好、避免阳光直射的位置，确保室外机有足够的散热空间。

多联机安装方法一、室内机安装1、保证室内机周围有足够的安装和维修空间。

2、安装要符合室内机包装盒内所附安装说明。

3、水平安装：保证水平度在+1度以内，以防止集水盘倾斜使冷凝水流出。

4、吊装室内机必须使用带螺纹的吊杆，以便调整室内机标高。

5、吊装室内机要使用随机附带的安装纸板来定位吊装孔，保证吊杆竖直，以使设备平稳。

6、室内机吊装后要注意防尘、防杂物，可以用随机的包装塑料进行防护。

二、室外机安装1、在制作基础时要注意，基础的位置应保证机器通风良好，不能使机器产生回风短路的现象，同时还要保证机器有足够的维修空间。

2、基础材料可采用混凝土平台或角铁支架，基础周围要求设置排水沟。

3、机器安装在楼顶时，必须检查顶层楼板的承载能力，室外机安装后要注意防尘、防杂物。

三、冷媒管的安装1、库存中的铜管必须用端盖或胶带封口，必须用木支架等使铜管高于地面，以防尘、防水。

2、施工中的铜管，若不能及时与室内、外机连接，必须进行封口：短时间内可用胶带封口，长时间必须用钎焊法。

3、冷媒管穿保温套、穿墙时必须封口，并用塑料带包裹好。

4、冷媒管尽量采用预制方式，以减少现场作业特别是高空作业，将分支管预制成3-4m的部件，既提高工作效率又提高安装质量。

5、冷媒管加工时，应严格遵循：（1）割管时必须使用割管器，不能使用锯子和砂轮机，切割后磨光、去除内侧毛边刺，注意管口朝下以防粉末进入管内。

（2）管道改变方向时尽量弯管，以减少焊接点；弯管时要注意：对于6.35～12.7的铜管，可以用手直接弯管，对于22.2以下的铜管，使用手动弯管器。

（3）冷媒管的连接形式可采用扩口联接和法兰连接，扩口时要采用扩口器加工。

6、冷媒管安装时支吊架的间距要设置合理，一般管径大于20mm 时，支吊架的间距不应大于1.5m；冷媒管管径小于20mm时，支吊架的间距不应大于1m。

7、在冷媒管施工过程中，应当现场记录液体管实际长度，以便计算应填充的冷媒量。

8、分支接头和端管的安装：分支接头可垂直安装或水平安装（可倾斜±30)，但是端管只能水平安装。

多联机安装方案随着气候变化和人们对舒适生活的需求不断增加，多联机空调系统的需求也在不断增加。

多联机空调系统是一种可以通过一个室外机连接多个室内机的系统，通过一个室外机，可以同时给多个房间提供制冷或制热服务。

本文将介绍多联机空调系统的安装方案。

1. 室外机选址在安装多联机空调系统时，首先要选择合适的室外机的位置。

要确保室外机的选址符合以下要求：- 位置高出地面一定高度，以便保持良好的排水。

- 避免将室外机安装在阳光直射或附近有高温设备的地方。

- 离电源插座和通风口近，以方便供电和散热。

2. 室内机布线多联机空调系统的室内机可以根据需要设置在不同的房间内。

在布线时，应注意以下几点：- 室内机应尽量安装在靠近用户活动区域的位置，以便更好地提供舒适的空调效果。

- 室内机之间的距离不宜过远，以免影响空调效果和运行效率。

- 避免将室内机安装在阳光直射的位置，以免影响空调效果和室内舒适度。

3. 配管和电缆连接多联机空调系统的室内机与室外机之间需要通过配管和电缆进行连接。

在连接时，应注意以下几点：- 配管的长度和角度应符合厂家的要求，以确保空调系统的正常运行。

- 配管和电缆应尽量避免长时间暴露在阳光下，以免影响其寿命和性能。

- 配管和电缆的连接应牢固可靠，以确保空调系统的安全运行。

4. 测试和调试在安装完多联机空调系统后，应进行必要的测试和调试工作，以确保系统的正常运行。

主要包括以下几个方面：- 室内机和室外机的供电和电气连接是否正确。

- 室内机和室外机之间的配管和电缆是否安装正确，没有漏气和短路现象。

- 温度和湿度的控制是否准确，是否满足用户的需求。

- 空调系统的制冷和制热效果是否良好，运行是否稳定。

总结起来，多联机空调系统的安装方案主要包括室外机选址、室内机布线、配管和电缆连接，以及测试和调试。

只有在正确安装并合理使用的情况下，多联机空调系统才能发挥最佳效果，并为用户提供舒适的室内环境。

需要注意的是，在进行多联机空调系统的安装过程中，应当遵循相关的安全规定和操作要求，并严格按照厂家提供的安装手册进行操作。

机房多联机空调安装方案1.管道和预埋件作业：操作步骤:根据设计及甲方要求→决定所需机器的位置、型号、数量→开展工作→检查工作管道预留孔：а）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在i≥0.5，同时也必须考虑绝热管的厚度）.b ）冷媒管的通孔直径应考虑绝热材料的厚度。

2.室内机安装：操作步骤：决定安装位置→画线→安装悬吊支架→吊装室内机要点：①悬吊支架必须足以承受室内机的重量；②安装前必须检查并核对设备型号;③注意校正主要的设备(主要是管道的布置和走向）；④应留有足够的空间以供综合维修用;⑤应留有一检修孔,尺寸为不小于450mmX450mm；⑥装室内机时应保证有足够的冷凝水管位置。

3.室外机安装:操作步骤：基础的准备→安装室外机3.1室外机基础:a)基础周围应设置排水沟，以排除设备周围的积水；b)本工程多联室外机安装在屋顶上,必须检查屋顶的强度，并要特别注意保护屋顶的防水层。

★安装中的注意点：•检查基础的强度和水平度，避免产生振动和噪音；•用M12以上的膨胀螺栓和10mm厚的避震垫固定室外机.3.2适当的工作空间: 这点特别重要，当设备安装好之后必须留出今后维修保养工作空间，不能过分狭小，以至于影响压缩机的更换。

3.3短路的避免：机器必须被安装在通风良好的地方，否则会发生气流短路。

3.4满足设备正常运转所需要的空气流量。

4.冷媒配管工程:作业顺序:安装室内机→按图纸配铜管→安装铜管→置换氮气→钎焊→吹净→气密试验→真空干燥4.1冷凝配管三原则:4.2替换空气的方法：①使用氮气;②必须使用氮气流量调节阀。

4.3冷媒管的封盖：冷媒管管口包扎十分重要以防止水分、脏物或灰尘进入管内。

每根管的末端必须包扎封盖,“扎紧”是最有效的方法；对于室外管道的管端口可以采取箍缩封口。

4.4冷媒管冲刷：①室内机和系统铜管连接之前,将压力调节阀装在氮气瓶上；②将压力调节阀与室外机液体管侧的通入口用充气管连接起来；错误!对于一个系统,留一个出气口，其余的封堵;○4开氮气瓶阀置压力调节阀至6Kgf/cm2；错误!冲刷；⑥检查吹出的气体的洁净度，直至管内无杂质；⑦液管作业结束后再对气管做以上冲刷作业。

多联机工作原理与规范安装步骤一、多联机系统与工作原理多联机俗称"一拖多"，指的是一台室外机通过配管连接两台或两台以上室内机，室外侧采纳风冷换热形式、室内侧采纳直接蒸发换热形式。

多联机是一种一次制冷剂空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件构成，末端装置是由直接蒸发式换热器和风机构成的室内机。

多联机系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调整，能充足不同房间不同空调负荷的需求。

多联机为了达到节能的目的，通过对制冷工质流量的有效掌控实现压缩机和系统的变容量运行。

目前成熟的技术有：变频多联机技术和数码涡旋多联机技术。

变频多联机技术：变频多联机技术是指单管路一拖多空间热泵系统的室外主机调整输出本领方式。

室外主机是依据室内的空调负荷的变化来调整压缩机的运行台数，使得电机功率和负荷变化相对应。

通过变频装置更改变频压缩机输入频率来更改压缩机的转速，两者搭配，从而实现冷量和能量的线形调整。

另外，室内温度的变化是由电子膨胀阀调整的。

数码涡旋多联机技术：数码涡旋技术有一独特的性能称为"轴向柔性"。

这一性能使固定的涡旋盘沿轴向可以有很少量的移动，确保用最佳力使固定涡旋盘和动涡旋盘始终共同加载。

在各操作条件下将这两个涡旋盘集合在一起的这一最佳力确保了数码涡旋技术的高效率。

数码涡旋操作分两个阶段："负载状态"，此时电磁阀常闭："卸载状态"，此时电磁阀打开。

负载状态中，压缩机像常规涡旋压缩机一样工作，传递全部容量和制冷剂质流量。

然而卸载状态中，无容量和制冷剂质流量通过压缩机。

通过压缩机周期性的负荷一卸载来实现变容量冷媒掌控。

数码涡旋技术在中国起步较晚,技术还不太成熟。

二、多联机安装规范篇8个步骤1、内机就位：施工队进场第一步就是吊装内机，这里只要注意2个点就可以避开后续问题。

①内机离房顶距离不得小于1公分，避开机器运行时与墙顶产生共振。
