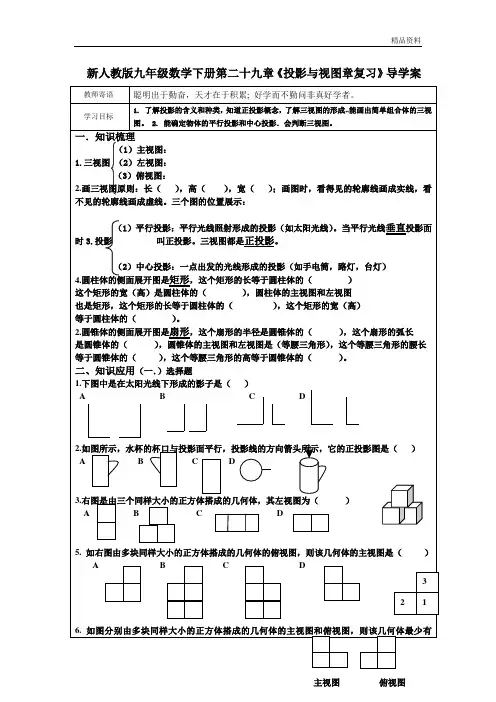

视图与投影章复习导学案

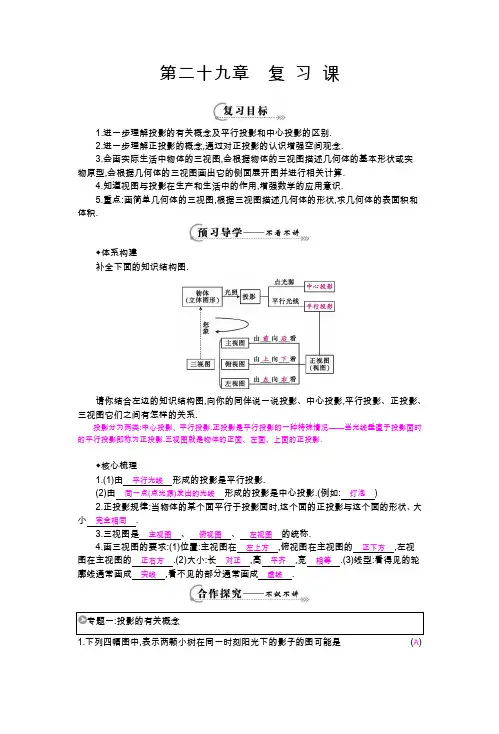

第二十九章复习课1.进一步理解投影的有关概念及平行投影和中心投影的区别.2.进一步理解正投影的概念,通过对正投影的认识增强空间观念.3.会画实际生活中物体的三视图,会根据物体的三视图描述几何体的基本形状或实物原型,会根据几何体的三视图画出它的侧面展开图并进行相关计算.4.知道视图与投影在生产和生活中的作用,增强数学的应用意识.5.重点:画简单几何体的三视图,根据三视图描述几何体的形状,求几何体的表面积和体积.◆体系构建补全下面的知识结构图.请你结合左边的知识结构图,向你的同伴说一说投影、中心投影,平行投影、正投影、三视图它们之间有怎样的关系.投影分为两类:中心投影、平行投影.正投影是平行投影的一种特殊情况——当光线垂直于投影面时的平行投影即称为正投影.三视图就是物体的正面、左面、上面的正投影.◆核心梳理1.(1)由平行光线形成的投影是平行投影.(2)由同一点(点光源)发出的光线形成的投影是中心投影.(例如:灯泡)2.正投影规律:当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同.3.三视图是主视图、俯视图、左视图的统称.4.画三视图的要求:(1)位置:主视图在左上方,俯视图在主视图的正下方,左视图在主视图的正右方.(2)大小:长对正,高平齐,宽相等.(3)线型:看得见的轮廓线通常画成实线,看不见的部分通常画成虚线.1.下列四幅图中,表示两颗小树在同一时刻阳光下的影子的图可能是(A)2.如图,丁轩同学在晚上由路灯AC走向路灯BD,当他走到P点时,发现身后他影子的顶部刚好接触到路灯AC的底部,当他向前再步行20 m到达Q点时,发现身前他影子的顶部刚好接触到路灯BD的底部,已知丁轩同学的身高是1.5 m,两个路灯的高度都是9 m,则两路灯之间的距离是(D)A.24 mB.25 mC.28 mD.30 m【方法归纳交流】解决路灯下的投影问题,可将人、路灯看作与地面垂直,从而形3.如图所示的是小强用八块相同的小正方体搭建的一个积木,则它的左视图是(C)A.B.C.D.[变式训练]分别由五个大小相同的正方体组成的甲﹑乙两个几何体如图所示,它们的三视图中完全一致的是(A)A.主视图B.左视图C.俯视图D.三视图4.如图所示为若干个小正方体块搭成的几何体的俯视图,小方块中的数字表示在该位置上小正方体块的个数,那么这个几何体的主视图是(B)【方法归纳交流】画物体的三视图要注意哪些问题?5.下图是一个由相同的小立方块搭成的几何体的主视图与左视图,如果俯视图是图(1),那么搭成这个几何体共用了几个小立方块?如果俯视图是图(2)呢?如果所搭几何体共用了5个小立方块,请你画出符合条件的一个俯视图.解:如果俯视图是图(1),那么搭这个几何体共用了4个小立方块.如果俯视图是图(2),那么搭这个几何体共6.工人师傅要制造一个螺母,其主视图和俯视图如图,则该螺母的体积为58.6cm3.(单位:cm,π取3.14)。

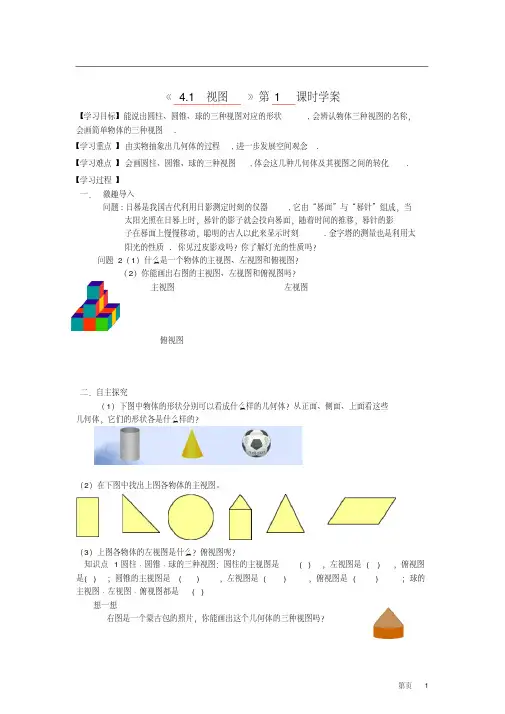

《 4.1视图》第 1 课时学案
【学习目标】能说出圆柱、圆锥、球的三种视图对应的形状,会辨认物体三种视图的名称，
会画简单物体的三种视图.
【学习重点】由实物抽象出几何体的过程,进一步发展空间观念.
【学习难点】会画圆柱、圆锥、球的三种视图,体会这几种几何体及其视图之间的转化.
【学习过程】
一．激趣导入
问题:日晷是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷上时，晷针的影子就会投向晷面，随着时间的推移，晷针的影
子在晷面上慢慢移动，聪明的古人以此来显示时刻.金字塔的测量也是利用太
阳光的性质. 你见过皮影戏吗？你了解灯光的性质吗？
问题2（1）什么是一个物体的主视图、左视图和俯视图？
（2）你能画出右图的主视图、左视图和俯视图吗？
主视图左视图
俯视图
二．自主探究
（1）下图中物体的形状分别可以看成什么样的几何体？从正面、侧面、上面看这些
几何体，它们的形状各是什么样的？
（2）在下图中找出上图各物体的主视图。

（3）上图各物体的左视图是什么？俯视图呢？
知识点1圆柱﹑圆锥﹑球的三种视图：圆柱的主视图是( )，左视图是( )，俯视图是( )；圆锥的主视图是( )，左视图是( )，俯视图是( )；球的主视图﹑左视图﹑俯视图都是( )
想一想
右图是一个蒙古包的照片，你能画出这个几何体的三种视图吗？
第页 1。

新人教版九年级数学下册第二十九章《投影与视图1》导学案【学习目标】（一）知识技能：1、了解投影的有关概念，能根据光线的方向辨认物体的投影。

2、了解平行投影和中心投影的区别。

3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。

（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。

（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。

【学习重点】了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。

【学习准备】手电筒、三角尺、作图工具等。

【学习过程】【情境引入】活动1设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。

学生讨论、发表观点；教师归纳。

总结出投影、投影线、投影面的概念。

总结：一般地，用光线照射物体，在上，得到的叫做物体的投影，叫做投影线，投影所在的叫做投影面。

【自主探究】活动2教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？学生观察、思考、归纳，教师指导。

归纳总结：由形成的投影叫做平行投影。

试举出平行投影在生活中的应用实例。

活动3出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。

归纳总结：由发出的光线形成的投影叫做中心投影。

试举出中心投影在生活中的应用实例。

活动4将物体与它们的投影用线连接起来。

【合作探究】活动5：问题1联系：。

区别：。

问题2图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。

联系：图中的投影都是投影。

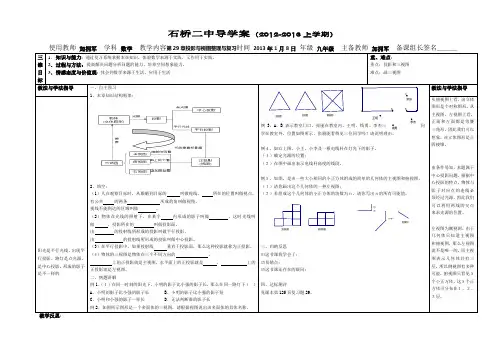

石桥二中导学案（2012-2013上学期）
使用教师加拥军学科数学教学内容第29章投影与视图整理与复习时间2013年1月8日年级九年级主备教师加拥军备课组长签名＿＿＿
2、填空：
（1）人在观察目标时，从眼睛到目标的叫做视线。

所在的位置叫做视点，
有公共的两条所成的角叫做视角。

视线不能到达的区域叫做。

（2）物体在光线的照射下，在某个内形成的影子叫做，这时光线叫
做，投影所在的叫做投影面。

由的投射线所形成的投影叫做平行投影。

由的投射线所形成的投影叫做中心投影。

教学反思：。

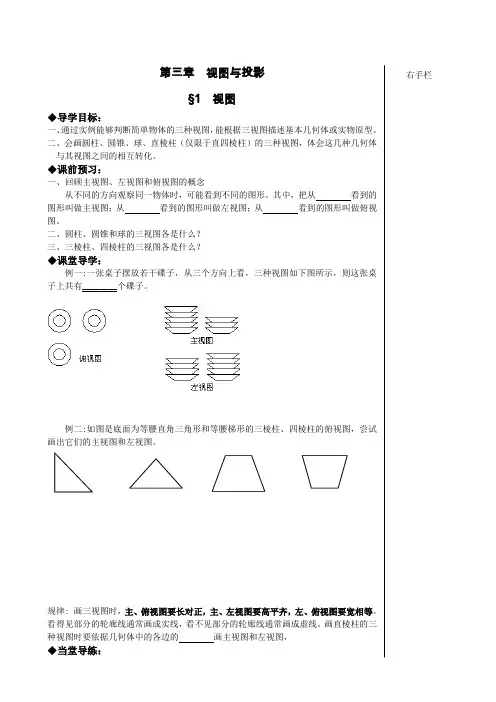

第三章 视图与投影§1 视图◆导学目标：一、通过实例能够判断简单物体的三种视图，能根据三视图描述基本几何体或实物原型。

二、会画圆柱、圆锥、球、直棱柱（仅限于直四棱柱）的三种视图，体会这几种几何体与其视图之间的相互转化。

◆课前预习：一、回顾主视图、左视图和俯视图的概念从不同的方向观察同一物体时，可能看到不同的图形。

其中，把从 看到的图形叫做主视图；从 看到的图形叫做左视图；从 看到的图形叫做俯视图。

二、圆柱、圆锥和球的三视图各是什么？ 三、三棱柱、四棱柱的三视图各是什么？◆课堂导学：例一:一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有________个碟子。

例二:如图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图。

规律: 画三视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等。

看得见部分的轮廊线通常画成实线，看不见部分的轮廊线通常画成虚线。

画直棱柱的三种视图时要依据几何体中的各边的 画主视图和左视图，◆当堂导练：右手栏１、桌面上放着一个圆柱和一个正方体。

请你说出右面的三幅图分别是从哪个方向看到的。

２、如右图，由三个小立方体搭成的几何体的俯视图是（ ）3、一种机器上有一个进行传动的零件叫燕尾槽（如图），为了准确车出这个零件，请画出它的三视图。

4、右图是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是（ ）A 、5B 、6C 、7D 、85、有一实物如图，那么它的主视图是 （ ）A B C D6、将右图所示的直角三角形ABC(∠C=90°)绕斜边AB 旋转一周，所得的几何体的主视图是下面四个图形中的（ ）A.①B.②C.③D.④7、桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由 个这样的正方体组成。

①②③④A B右手栏8、如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图：◆课后练习：一、基础训练1、 图1所示的几何体的左视图是2、下列四个几何体中，主视图、左视图与俯视图是全等图形的几何体是（ ） A 、球 B 、圆柱 C 、三棱柱 D 、圆锥3、如图所示的正四棱锥的俯视图是（ ）4、一空间几何体的三视图如图所示，则这个几何体是A 、圆柱B 、圆锥C 、球D 、长方体5、小明从正面观察下图所示的两个物体，看到的是（ ）。

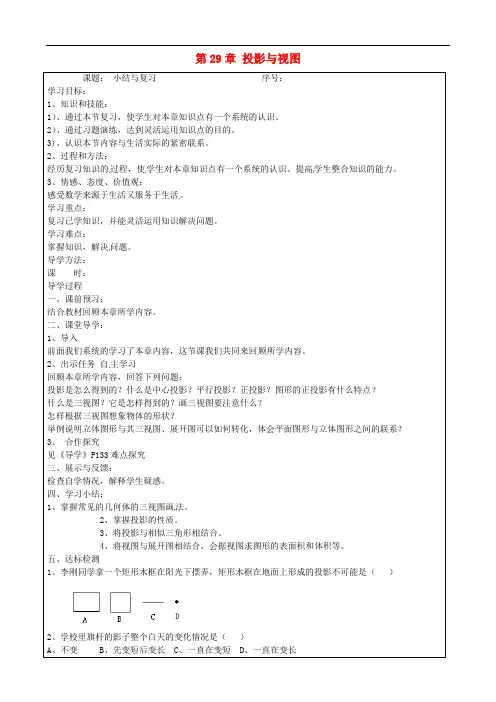

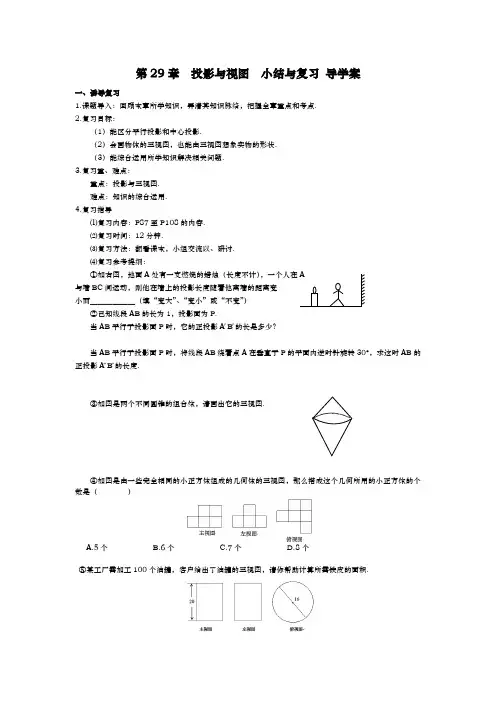

第29章投影与视图课题：小结与复习序号：学习目标：1、知识和技能：1）、通过本节复习，使学生对本章知识点有一个系统的认识。

2）、通过习题演练，达到灵活运用知识点的目的。

3)、认识本节内容与生活实际的紧密联系。

2、过程和方法：经历复习知识的过程，使学生对本章知识点有一个系统的认识。

提高学生整合知识的能力。

3、情感、态度、价值观：感受数学来源于生活又服务于生活。

学习重点：复习已学知识，并能灵活运用知识解决问题。

学习难点：掌握知识，解决问题。

导学方法：课时：导学过程一、课前预习：结合教材回顾本章所学内容。

二、课堂导学：1、导入前面我们系统的学习了本章内容，这节课我们共同来回顾所学内容。

2、出示任务自主学习回顾本章所学内容，回答下列问题：投影是怎么得到的？什么是中心投影？平行投影？正投影？图形的正投影有什么特点？什么是三视图？它是怎样得到的？画三视图要注意什么？怎样根据三视图想象物体的形状？举例说明立体图形与其三视图、展开图可以如何转化，体会平面图形与立体图形之间的联系？3、合作探究见《导学》P133难点探究三、展示与反馈：检查自学情况，解释学生疑惑。

四、学习小结：1、掌握常见的几何体的三视图画法。

2、掌握投影的性质。

3、将投影与相似三角形相结合。

4、将视图与展开图相结合，会据视图求图形的表面积和体积等。

五、达标检测1、李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是（）2、学校里旗杆的影子整个白天的变化情况是（）A、不变B、先变短后变长C、一直在变短D、一直在变长3、晚上，人在马路上走过一盏灯的过程，其影子的长度变化情况是（）A、先变短后变长B、先变长后变短C、逐渐变短D、逐渐变长4、如图是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是（）A、5B、6C、7D、85、如图，上体育课时，甲、乙两名同学分别站在C、D的位置时，乙的影子顶端恰好和甲的影子顶端重合，已知甲、乙同学相距1米，甲身高1.8米，乙身高1.5米，则甲的影长是米。

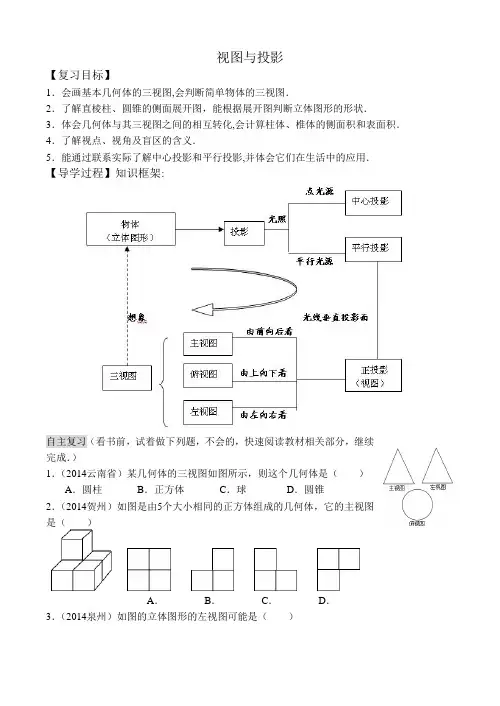

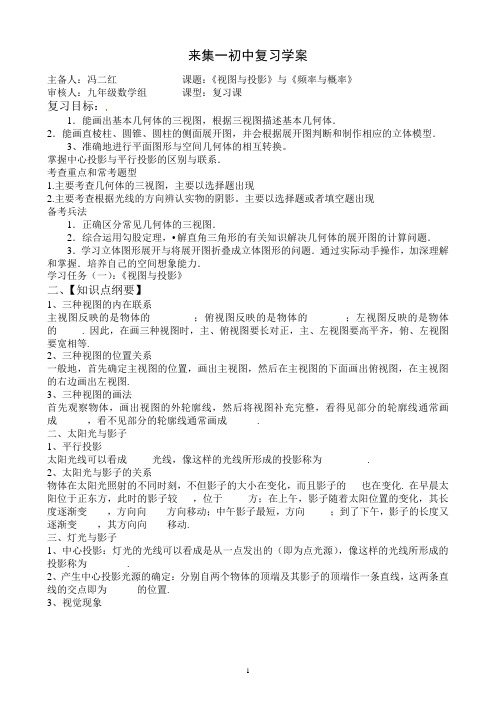

视图与投影【复习目标】1．会画基本几何体的三视图,会判断简单物体的三视图．2．了解直棱柱、圆锥的侧面展开图，能根据展开图判断立体图形的形状．3．体会几何体与其三视图之间的相互转化,会计算柱体、椎体的侧面积和表面积．4．了解视点、视角及盲区的含义．5．能通过联系实际了解中心投影和平行投影,并体会它们在生活中的应用．【导学过程】知识框架:自主复习（看书前，试着做下列题，不会的，快速阅读教材相关部分，继续完成．）1．（2014云南省）某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥2．（2014贺州）如图是由5个大小相同的正方体组成的几何体，它的主视图是（）A．B．C．D．3．（2014泉州）如图的立体图形的左视图可能是（）A．B．C．D．4．（2014枣庄）小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（）5．（2014韶关）小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上形成的投影不可能．．．是（）DCBA6．（2014怀化）一个几何体是由若干个相同的正方体组成的，其主视图和左视图如图所示，则这个几何体最多．．可由多少个这样的正方体组成？（）A．12个B．13个C．14个D．18个7．（2014丽水）如果一个立体图形的主视图为矩形，则这个立体图形可能是（只需填上一个立体图形）．8．（2014温州）星期天小川和他爸爸到公园散步，小川身高是160cm，在阳光下他的影长为80cm，爸爸身高180cm，则此时爸爸的影长为cm．9．（2014龙岩）当太阳光与地面成55°角时，直立于地面的玲玲测得自己的影长为1．16m，则玲玲的身高约为m．（精确到0．01m）10．（2014潜江）小华在距离路灯6米的地方，发现自己在地面上的影长是2米，如果小华的身高为1．6米，那么路灯离地面的高度是米．【中考链接】1．（2015十堰）如图所示的几何体的俯视图是（）主视图左视图A．B．C．D．2．（2014梅州）如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子（）A．逐渐变短B．逐渐变长C．先变短后变长D．先变长后变短【达标测评】4人小组大组长组织评价，2人小组互改，大组长检查，组内交流、达成共识；各组代表与全班交流做题情况，教师讲评．1．（2014自贡）如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A．B．C．D．2．“横看成岭侧成峰”从数学的角度解释为（）A．从不同的方向观察同一建筑物时，看到的图形不一样B．从同一方向观察同一建筑物时，看到的图形不一样C．从同一的方向观察不同的建筑物时，看到的图形一样D．以上答案都不对3．(2014淄博)如图是三个大小不等的正方体拼成的几何体，其中两个较小正方体的棱长之和等于大正方体的棱长．该几何体的主视图、俯视图和左视图的面积分别是S1，S2，S3，则S1，S2，S3的大小关系是（）A．S1＞S2＞S3 B．S3＞S2＞S1 C．S2＞S3＞S1 D．S1＞S3＞S2 4．（2014枣庄）一物体及其正视图如下图所示，则它的左视图与俯视图分别是右侧图形中的（）A．①②B．③②C．①④D．③④5．（2014重庆）将如图的Rt△ABC绕直角边AC旋转一周，所得几何体的主视图是（）6．（2014呼和浩特）如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π7．（2014扬州）如图，这是一个长方体的主视图和俯视图，由图示数据（单元：cm）可以得出该长方体的体积是cm3．第6题图第7题图第9题图第10题图8．（2014赤峰）某同学的身高为1．4米，某一时刻他在阳光下的影长为1．2米，此时，与他相邻的一棵小树的影长为3．6米，则这棵树的高度为米．9．（2014大连）如图，为了测量学校旗杆的高度，小东用长为3．2的竹竿做测量工具。

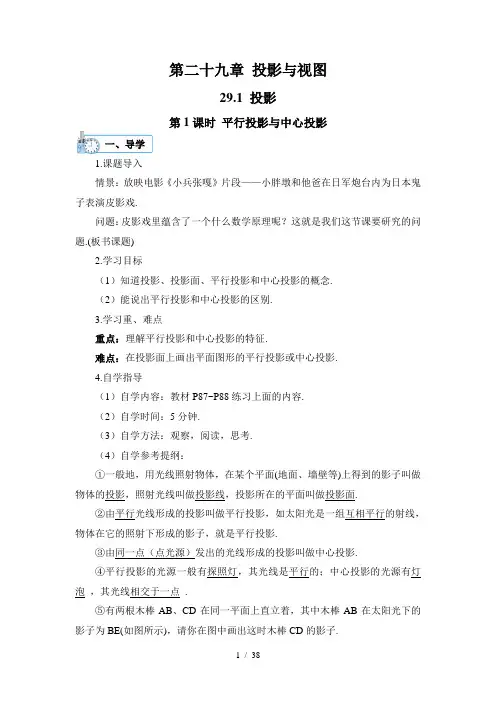

第二十九章投影与视图29.1 投影第1课时平行投影与中心投影一、导学1.课题导入情景：放映电影《小兵张嘎》片段——小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏.问题：皮影戏里蕴含了一个什么数学原理呢？这就是我们这节课要研究的问题.(板书课题)2.学习目标（1）知道投影、投影面、平行投影和中心投影的概念.（2）能说出平行投影和中心投影的区别.3.学习重、难点重点：理解平行投影和中心投影的特征.难点：在投影面上画出平面图形的平行投影或中心投影.4.自学指导（1）自学内容：教材P87~P88练习上面的内容.（2）自学时间：5分钟.（3）自学方法：观察，阅读，思考.（4）自学参考提纲：①一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面.②由平行光线形成的投影叫做平行投影，如太阳光是一组互相平行的射线，物体在它的照射下形成的影子，就是平行投影.③由同一点（点光源）发出的光线形成的投影叫做中心投影.④平行投影的光源一般有探照灯，其光线是平行的；中心投影的光源有灯泡，其光线相交于一点.⑤有两根木棒AB、CD在同一平面上直立着，其中木棒AB在太阳光下的影子为BE(如图所示)，请你在图中画出这时木棒CD的影子.解：如图所示，DF为木棒CD的影子.⑥确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．⑦下列现象中是投影现象的有CD（填序号）A.电视上的画面B.电影屏幕上的画面C.地上旗杆的影子D.墙上的树影E.水中的月亮⑧下列光源发出的光线形成的投影是平行投影的是（B）A.车头灯B.太阳C.蜡烛D.路灯⑨把下列物体与它们的投影用线连接起来.⑩小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是小华在下午拍摄的？第三幅照片.二、自学学生结合自学指导进行自学.三、助学1.师助生：（1）明了学情：明了学生能否区分平行投影和中心投影.（2）差异指导：根据学情进行个别或分类指导.2.生助生：生生互动、交流、研讨、订正错误.四、强化1.平行投影和中心投影的概念及其联系和区别.2.展示自学参考提纲第⑤、⑥题的答案并讲解，点学生口答自学参考提纲第⑦~⑩题并点评.五、评价1.学生学习的自我评价：这节课你学到了哪些知识？还有什么疑惑？2.教师对学生的评价：（1）表现性评价：点评学生学习的态度、积极性、学习方法、效果及存在的问题等.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本课时通过引入具体情境，让学生感受平行投影与中心投影的特征，进而探讨中心投影与平行投影的区别与联系，增强学生的抽象概括能力.对于空间观念不强的学生，可借助太阳光线进行投影实例帮助理解，这样不仅直观而且富有真实感，也能激发学生的学习兴趣.一、基础巩固（70分）1.(10分)皮影戏中的皮影是由中心投影得到的.2.(10分)下面四幅图是两个物体不同时刻在太阳光下的影子，按照时间的先后顺序正确的是（C）A.abcdB.dbcaC.cdabD.acbd3.(10分)小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（A）A B C D4.(20分)下面两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由.解：第（1）幅图为平行投影，因为其投影线互相平行；第（2）幅图为中心投影，因为其投影线相交于一点.5.(20分)小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，在某时刻标杆的影子DE与电线杆的影子BE部分重叠（即点E、C、A在一条直线上），量得ED＝2米，DB＝4米，CD＝1.5米，求电线杆AB的高度.解：∵CD∥AB,∴△ECD∽△EAB,∴CD ED AB EB=,即.AB=1526.解得AB=4.5（米）.∴电线杆AB的高度是4.5米.二、综合应用（20分）6.(20分)如图，路灯（P点）距地面8米，身高1.6米的小明从距路灯的底部（O点）20米的A点沿OA所在的直线行走14米到B点时，影子的长度是变长了还是变短了？变长或变短了多少米？解：影子的长度变短了.∵CA∥PO,∴△MCA∽△MPO,∴CA MA PO MO=,即.MAMA=+16820,解得MA=5（米）.同理DB BN PO ON=,即.BNBN=+16820,解得BN=1.5（米）.5-1.5=3.5(米).所以变短了3.5米.三、拓展延伸（10分）7.(10分)某校墙边有两根木杆.(1)某一时刻甲木杆在阳光下的影子如图1所示,你能画出乙木杆的影子吗?(用线段表示影子)（2）当乙木杆移动到什么位置时,其影子刚好不落在墙上? 在图2中画出木杆移动后的位置及其影子.29.1 投影第2课时正投影一、新课导入1.课题导入下图表示一块三角尺在光线照射下形成的投影，其中哪个是平行投影？哪个是中心投影? 图(2) (3)的投影线与投影面的位置关系有什么区别?像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.这节课我们研究正投影.（板书课题）2.学习目标(1)知道什么是正投影.(2)能画出简单物体的正投影.3.学习重、难点重点：正投影的概念及性质.难点：正确画出简单物体的正投影.二、分层学习1.自学指导（1）自学内容：教材P88~P90归纳.（2）自学时间：8分钟.（3）自学方法：观察、归纳.（4）探究提纲：①投影线垂直于投影面产生的投影叫做正投影.②如图所示：当AB平行于投影面P时，AB=A1B1；当AB倾斜于投影面P时，AB＞A2B2；当AB垂直于投影面P时，它的正投影是一个点.③如图所示：当纸板P平行于投影面Q时，P的正投影与P的形状、大小一样；当纸板P倾斜于投影面Q时，P的正投影与P的形状、大小不完全一样；当纸板P垂直于投影面Q时，P的正投影成为一条线段.④物体的正投影的形状、大小与它相对于投影面的位置有关.当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.2.自学：学生结合自学指导进行自学.3.助学（1）师助生：①明了学情：观察学生探究提纲的完成情况和是否理解正投影的性质.②差异指导：根据学情进行相应指导，条件许可时，还可通过实验验证.（2）生助生：小组相互交流、研讨.4.强化：正投影的性质.1.自学指导（1）自学内容：教材P90~P92.（2）自学时间：10分钟.（3）自学方法：仔细阅读例题的分析和解题过程，体会画正投影的操作要点.（4）自学参考提纲：①教材P90例题第（1）问中，面ABCD和与它平行的面的正投影重合，投影都是正方形A′B′C′D′，其余四个面都与投影面垂直，所以它们的正投影分别是线段A′B′,B′C′,C′D′,A′D′.②例题第（2）问中，面ABCD和面CDEH的正投影重合，投影都是矩形A′B′C′D′，面ABGF和面GHEF的正投影重合，投影都是矩形A′B′G′F′，面ADEF的正投影是线段D′F′，面BCHG的正投影是线段C′G′；棱AB 和棱HE的正投影重合，投影都是线段A′B′，棱GF的正投影是线段G′F′，棱CD的正投影是线段C′D′.③如图，投影线的方向如箭头所示，画出圆柱体的正投影.2.自学：学生参考自学参考提纲进行自学.3.助学（1）师助生：①明了学情：观察学生能否画出简单物体的正投影.②差异指导：根据学情进行个别指导或分类指导.（2）生助生：小组内相互交流、研讨.4.强化：物体正投影的画法.三、评价1.学生学习的自我评价：这节课你学到了哪些知识？掌握了哪些解题技能？2.教师对学生的评价：（1）表现性评价：点评学生学习的态度、积极性、学习方法、效果和存在的问题等.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本课时是在上一课时的基础上进一步学习投影的有关知识.教学时要注意让学生自己动手操作，学生在经历观察、探究、思考、归纳的过程中，掌握正投影的特征.教师在教学过程中应注意让学生在实际操作中发现问题，教师对于学生的疑问要进行收集并及时解答，另外还要充分提升学生的空间想象力.一、基础巩固（70分）1.(10分) 如图，投影线的方向如箭头所示，则图中圆柱体的投影是（B）A.圆B.矩形C.梯形D.圆柱2.(10分)一条线段在阳光下的投影可能是（D）①线段②射线③直线④点A.①③B.②③C.①②D.①④3.(10分)三角形的正投影是（D）A.三角形B.线段C.直线或三角形D.线段或三角形4.(10分)当棱长为20 cm正方体的某个面平行于投影面时，这个正方体的正投影的面积为（C）A.20 cm2B.300 cm2C.400 cm2D.600 cm25.(10分)有一个窗户是田字形，阳光倾斜的照进窗户，地面便现出它的影子，你认为可能为窗户的影子的是（D）①②③④A.④B.②④C.①②D.①③6.(20分)水平面上放置的球、正三棱锥、竖直放置的圆锥和水平放置的圆柱在水平面上的正投影分别是圆、正三角形、圆、矩形.二、综合应用（20分）7.(10分)如图是由上到下的光线照射一个正五棱柱的正投影，请你指出这时正五棱柱的各个面的正投影分别是什么.解：上下表面的正投影相同，是正五边形；五个侧面的正投影都是一条线段.8.(10分)一个圆锥的轴截面平行于投影面，它的正投影是边长为3的等边三角形.求圆锥的体积和表面积.解：圆锥的体积：ππ⎛⎫⨯⨯⨯= ⎪⎝⎭21339333228；圆锥的表面积：πππ⎛⎫⨯+⨯⨯= ⎪⎝⎭2312733224.三、拓展延伸（10分）9.(10分)画出如图摆放的正六棱柱的正投影： （1）投影线由物体前方照射到后方； （2）投影线由物体左方照射到右方； （3）投影线由物体下方照射到上方. 解：29.2三视图第1课时三视图一、新课导入1.课题导入情景：展示图片，如图是从三个方向看我国海军115导弹驱逐舰的图象，你能根据这三个图象，想象出该舰的大致形状吗？这三个图象就是该舰的三视图.（板书课题）2.学习目标（1）了解视图、三视图的概念.（2）能说出三视图与正投影的关系及三视图中的位置、大小关系.3.学习重、难点重点：三视图的概念.难点：三个视图之间的关系.二、分层学习1.自学指导（1）自学内容：教材P94~P96例1上面的内容.（2）自学时间：5分钟.（3）自学方法：阅读、观察、理解、想象.（4）自学参考提纲：①当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图.②一个物体在三个互相垂直的投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.③三视图的摆放：主视图要放在左上方，它的正下方应是俯视图，它的正右方应是左视图.④主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.⑤画三视图时，看得见部分的轮廓线画成实线，看不见部分的轮廓线画成虚线.⑥将图中的几何体与其对应的三视图用线连起来.2.自学：学生结合自学指导进行自学.3.助学（1）师助生：①明了学情：明了学生是否弄清三视图的含义及其画法要求.②差异指导：根据学情确定指导对象和内容.（2）生助生：小组内相互交流、研讨.4.强化：点一名学生口答自学参考提纲第⑥题并点评.1.自学指导（1）自学内容：教材P96~P97.（2）自学时间：8分钟.（3）自学方法：阅读、理解例题中分析部分的内容.（4）自学参考提纲：①画三视图的方法：第一步，确定主视图的位置，画出主视图；第二步，在主视图正下方画出俯视图，注意与主视图长对正；第三步，在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等.②为表示圆柱、圆锥等的对称轴，规定在视图中加画点划线表示对称轴.③画出如图所示的正三棱柱、圆锥和半球的三视图.2.自学：学生结合自学指导进行自学.3.助学（1）师助生：①明了学情：明了学生是否能按画三视图的要求准确地画出三视图.②差异指导：根据学情进行个别或分类指导.（2）生助生：小组内相互交流、研讨.4.强化（1）画三视图的方法.（2）点3名学生板演自学参考提纲第③题并点评.三、评价1.学生学习的自我评价：这节课你学到了哪些知识？还存在什么疑惑？2.教师对学生的评价：（1）表现性评价：点评学生学习的态度、积极性、学习方法、存在的问题等.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本课时的教学应在教师的指导下由学生自己动手作图，观察、发现并归纳三视图的基本要点，明确主视图反映的是物体的长和高，俯视图反映的是物体的长和宽，左视图反映的是物体的宽和高.“长对正，高平齐，宽相等”是画三视图必须遵从的规律.一、基础巩固（70分）1.(10分)下列几何体中，主视图、左视图和俯视图是全等形的几何体是（B ）A.圆柱B.正方体C.棱柱D.圆锥2.(10分)沿圆柱体上底面直径截去一部分后的物体如图所示，它的俯视图是（D ）3.(10分)如图是小亮送给他外婆的礼品盒，礼品盒的主视图是（A ）4.(10分)某长方体的主视图和左视图如图所示（单位：cm）,则其俯视图是面积为6cm2的长方形.5.(30分)画出下列几何体的三视图:解：二、综合应用（20分）6.(20分)分别画出图中由7个小正方体组合而成的几何体的三视图.解：三、拓展延伸（10分）7.(10分)分别画出下面组合体的三视图. 解：29.2 三视图第2课时由三视图确定几何体一、导学1.课题导入情景：根据下图中的椅子的视图,工人就能制造出符合设计要求的椅子.你能说明其中的数学道理吗？由于三视图不仅反映了物体的形状,还反映了各个方向的尺寸大小,设计人员可以把自己构思的创造物用三视图表示出来,再由工人制造出符合各种要求的机器、工具、生活用品等,因此三视图在许多行业有着广泛的应用.这节课我们研究由三视图想象几何体的问题.（板书课题）2.学习目标能由三视图描述几何体的基本形状或实物原型.3.学习重、难点根据物体的三视图描述出几何体的基本形状或实物原型.4.自学指导（1）自学内容：教材P98~P99例3和例4.（2）自学时间：8分钟.（3）自学方法：阅读、观察、归纳.（4）自学参考提纲：①由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形.②教材P98例4中，由主视图知，物体的正面是正五边形；由俯视图知，由上向下看物体有两个面的视图是矩形，它们的交线是一条棱，可见到，另有两条棱被遮挡；由左视图知，物体的左侧有两个面的视图是矩形，它们的交线是一条棱，可见到.综合各视图可知，该物体是正五棱柱形状的.③由三视图想象实物形状：④根据三视图描述物体的形状：这是一个由半圆柱（上部）和长方体（下部）组合而成的几何体.⑤下图是由几个小立方体所搭成的几何体的主视图和俯视图，小正方形中的数字表示该位置上的小立方体的个数.确定x、y的值；完成这个几何体的左视图.x=3,y=2;这个几何体的左视图如图所示.二、自学学生结合自学指导进行自学.三、助学1.师助生：（1）明了学情：明了学生能否根据三视图发挥自己的想象得到相应的实物原型.（2）差异指导：根据学情对学困生进行个别或分类指导.2.生助生：小组内相互交流、研讨、订正.四、强化1.解题要领.2.点4名学生展示自学参考提纲第③题，然后老师给出点评；点2名学生口答自学参考提纲第④、⑤题并点评.五、评价1.学生学习的自我评价：这节课你有哪些收获？还有哪些疑惑？2.教师对学生的评价：（1）表现性评价：点评学生学习的态度、积极性、学习方法、存在的问题等.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本课时教学要充分发挥学生的空间想象能力和动手能力，对于一些较复杂的立体图形，可借助多媒体进行展示，使图形变得更加直观.根据物体的三视图想象物体的形状，可由俯视图确定物体在平面上的形状，然后再根据左视图、主视图嫁接出它在空间里的形状，从而确定物体的形状.鼓励学生多想、多练，提高自己的空间想象能力.一、基础巩固（70分）1.(10分)一个立体图形的三视图是一个正方形和两个长方形，则这个图形是（B ）A.正方体B.长方体C.四面体D.四棱锥2.(10分)若一个物体的俯视图是圆，则这个物体可能的形状是（D）①球②圆柱③圆锥A.①B.②C.①②D.①②③3.(10分)在下面的四个几何体中，它们各自的左视图与主视图不一样的是(B)A B C D4.(10分)如图是一个几何体的三视图，则该几何体的形状为正六棱柱.第4题图第5题图5.(10分)由若干个相同的小立方体搭成的几何体的三视图如图所示，则搭成这个几何体的小立方体的个数是 4 .6.(10分)如图①是一个几何体的主视图和左视图．某班同学在探究它的俯视图时，画出了如图②的几个图形，其中，可能是该几何体俯视图的有a、b、c、e、f .图①图②7.(10分)某几何体的三视图如图所示，画出该几何体.解：如图所示.二、综合应用（20分）8.(10分)某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，俯视图如图所示，则此工件的左视图是（A）9.(10分)右图表示一个由相同小立方体搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方体的个数，则该几何体的主视图是（C）三、拓展延伸（10分）10.(10分)由5个相同的小正方体搭成的几何体的俯视图如图所示，这个几何体有几种搭法？解：一共有3种搭法.29.2 三视图第3课时由三视图确定几何体的表面积或体积一、导学1.课题导入问题：某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)，请按照三视图确定制作每个密封罐所需钢板的面积（图中尺寸单位：mm）.这节课我们研究根据物体的三视图求其平面展开图形的面积问题.2.学习目标能由三视图想象立体图形，由立体图形想象其平面展开图并计算图形面积.3.学习重、难点重点：根据三视图描述基本几何体或实物原型.难点：知识的综合运用.4.自学指导（1）自学内容：教材P99~P100例5.（2）自学时间：10分钟.（3）自学方法：阅读、理解例题中的分析部分.（4）自学参考提纲：①如图所示是一个立体图形的三视图，则该立体图形是圆锥.②一张桌子摆放若干碟子，其三视图如图所示，则这张桌子上共有12 个碟子.③某几何体的三视图如图所示，那么这个几何体可能是（B）A.长方体B.圆柱C.圆锥D.球④某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)，请按照三视图确定制作每个密封罐所需钢板的面积（图中尺寸单位：mm）.由三视图可知，密封罐的形状是正六棱柱.密封罐的高为50 mm，底面正六边形的直径100 mm，边长为50 mm.画出它的展开图：由展开图可知，制作一个密封罐所需钢板的面积为6个侧面与2个底面的面积和，即：6×50×50+2×6×12×50×50sin60°=6×502×（1+32）≈27990（mm2）⑤某工厂加工一批无底帐篷，设计者给出了帐篷的三视图，请你按照三视图确定每顶帐篷的表面积(图中尺寸单位：cm).(结果保留π)300×π×200+12×240×300×π=96000π(cm2).二、自学学生结合自学指导进行自学.三、助学1.师助生：（1）明了学情：观察学生自学参考提纲的答题情况.（2）差异指导：根据学情进行个别指导或分类指导.2.生助生：小组内相互交流、研讨、总结、归纳.四、强化总结交流解决例题的思路：（1）由三视图想象实物形状；（2）由实物图再结合三视图分析出实物图中各已知量，并画出其平面展开图；（3）根据平面展开图计算表面积.五、评价1.学生学习的自我评价：这节课你有哪些收获？掌握了哪些解题技能和方法？2.教师对学生的评价：（1）表现性评价：点评学生小组合作、交流、探讨的情况，学习效果和存在的问题等.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本节课由学生日常生活中的实例引入，让学生在认识三视图、探索由三视图求物体表面积或体积的过程中，深切体会到数学知识来源于生活、运用于生活.教师引导学生进行合理的探索，培养学生的空间想象能力和整体思维能力.一、基础巩固（70分）1.(10分)右图是一个多面体的表面展开图，那么这个多面体是（C）A.四棱柱B.四棱锥C.三棱柱D.三棱锥2.(10分)一个几何体的三视图如图所示，那么这个几何体的侧面积是（B ）A.4π cm2B.6π cm2C.8π cm2D.12π cm2第2题图第3题图3.(10分)如图是一个包装盒的三视图，则这个包装盒的体积是（C）A.1923cm3B.11523cm3C.2883cm3D.3843cm34.(20分)根据展开图，画出这个物体的三视图，并求出这个物体的体积和表面积(图中尺寸单位：cm，结果保留π).解：体积：20×π×（102）2=500π(cm3).表面积：2×π×（102）2+20×10×π=50π+200π=250π(cm2).第4题图第5题图5.(20分)如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积.解：4×π×6×12+π×（42）2=12π+4π=16π(cm2).二、综合应用（20分）6.(20分)根据三视图，画出这个几何体的展开图，并求几何体的表面积.解：20×10×π+12×10×π×（2255）+π×（102）2=225π+252π=(225+252)π.三、拓展延伸（10分）7.(10分)如图是一个几何体的三视图，根据所示数据，求该几何体的侧面积和体积．解：侧面积：32×20×π+（40×30+40×25）×2=（640π+4400）(cm2).体积：32×π×（202）2+40×30×25=(3200π+30000)(cm3).29.3 课题学习制作立体模型一、导学1.课题导入问题：怎样由视图转化为立体图形？这节课我们通过动手实践来体会这个过程.2.学习目标(1)体验平面图形向立体图形转化的过程.(2)体会用三视图表示立体图形的作用.(3)进一步感受平面图形与立体图形之间的关系.3.学习重、难点重点：根据三视图制作立体模型.难点：具体操作.4.自学指导（1）自学内容：教材P105~P106.（2）自学时间：30分钟.（3）自学方法：准备刻度尺、剪刀、小刀、胶水、硬纸板、马铃薯等参与活动.（4）课题活动参考提纲：①以硬纸板为主要材料，分别做出下面的两组三视图所表示的立体模型.图1 图2②按照下面给出的两组三视图，用马铃薯做出相应的实物模型.图3 图4③下面每组平面图形都是由四个等边三角形组成.a.其中哪些可以折叠成多面体，把上面的图形描在纸上，剪下来，叠一叠，验证你的答案；b.画出由上面图形能折叠成的多面体的三视图，并指出图中是怎样体现“长对正，高平齐，宽相等”的；c.如果上图中小三角形的边长都是1，那么对应的多面体的表面积是多少？（3cm2）④下面的图形由一个扇形和一个圆组成.a.把上面的图形描在纸上，剪下来，围成一个圆锥.b.画出由上面图形围成的圆锥的三视图.c.如果上图中扇形的半径为13 cm，圆的半径为5 cm，那么对应的圆锥的体积是多少？1 3×π×52×221353).⑤结合具体实例，写一篇介绍三视图、展开图的应用的短文.二、自学学生结合自学指导进行自学.三、助学1.师助生：（1）明了学情：观察学生具体操作中的情况.（2）差异指导：根据学情进行个别指导或分类指导.2.生助生：小组内相互交流、研讨、总结、归纳.四、强化1.由三视图想象实物形状.2.由展开图折叠立体图形，再制作模型. 五、评价1.学生学习的自我评价：这节课你有哪些收获？掌握了哪些解题技能和方法？2.教师对学生的评价：（1）表现性评价：点评学生小组合作、交流、探讨的情况，学习效果和存在的问题等.（2）纸笔评价：课堂评价检测. 3.教师的自我评价（教学反思）.本节课的核心是学生动手实践，通过动手完成立体模型的制作过程，体验平面图形如何向立体图形转化和用三视图表示立体图形的作用，进一步感受平面图形与立体图形之间的联系.明白知识来源于实践、观察是得到知识的重要途径的道理.通过创设问题情境，让学生主动参与，激发学生的学习热情和兴趣，激活学生的思维.一、基础巩固（70分）1.(10分)某几何体的三视图如图所示，则这个几何体是（A ）2.(10分)下列平面展开图是由5个大小相同的正方形组成的，其中沿正方形的边不能折成无盖小方盒的是（B ）A B C D3.(10分)如图，在长方形中截取两个相同的圆作为圆柱的上、下底面，剩余的矩形作为圆柱的侧面，刚好能组合成圆柱.设矩形的长和宽分别为y 和x ，求y与x 的函数式是y x π⎛⎫=+ ⎪⎝⎭122.。
