北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。
第五章 投影与视图1 投影第1课时【教学目标】知识与技能:了解中心投影的含义,体会灯光下物体的影子在生活中的运用,体会灯光投影在生活中的实际价值.过程与方法:经历实践、探索的过程,能区别平行投影与中心投影条件下物体的投影.情感态度与价值观:通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.【重点难点】重点:了解中心投影的含义.难点:能根据灯光来辨别物体的影子,初步进行中心投影条件下物体与其投影之间的相互转化.【教学过程】一、创设情境投影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动:(1)尽所能收集生活中各类投影现象(用电子图片形式呈现).(2)小组长整理所收集的图片,统一规格要求,交给数学教师.二、探索归纳教师课前整理、选择学生资,多媒体展示,选3—4个小组代表简单介绍,分析投影的光线特点(讲解太阳光线可以看成是平行光线).给展示图片编号,要求学生根据一定的标准进行分类(学优生可以先设定标准,再分类;学困生可以先分类,再根据自己的分类尝试写出分类的标准),通过对分类及标准的过程性加工,使学生明晰投影光线可以看成是从同一个点发出的投影叫中心投影,投影光线可以看成是平行光线的投影叫平行投影.结合中心投影的特点,完成对点光确定方法的学习.例题:确定图中路灯灯泡所在的位置.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤时(确保学生有资可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行班级交流(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明晰对应点的正确找取是确定灯泡位置的关键.三、交流反思今天我最大的收获是……(从数学知识,数学方法和数学思想方面引导学生思考)四、检测反馈1.如图,一个广告牌挡住了路灯的灯泡.(1)确定图中路灯灯泡所在的位置;(2)在图中画出表示小赵身高的线段.2.两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置.(2)画出图中表示婷婷影长的线段.五、布置作业课本P128 习题5.1 第2、3题六、板书设计投影1.探究2.归纳分类:3.应用练习:例题七、教学反思1.多媒体的合理应用,可极大地激发学生的学习兴趣,提高教学效果.在本节课的“综合调查”和“情境引入”教学环节中,通过学生收集和用多媒体展示的人影、皮影、手影等的精彩图片,给学生以视觉冲击,产生了视觉和心理的震撼,这样在课堂“第一时间”抓住了学生的注意力、极大地激发了学生的学习热情,这十分有利于后面教学活动的开展,提高课堂教学效果.2.通过富有挑战性的“问题(或活动)”激发学生的探索欲望,培养创新精神,拓展思维能力.在本节课“合作学习,深入研究”“练习巩固,拓展提高”教学环节中活动设计,由简单的“模仿”到“创作设计”循序渐进、挑战性逐渐增大,不断激发学生的探索欲望,引人入胜,培养创新精神,提高拓展能力.关闭Word文档返回原板块。

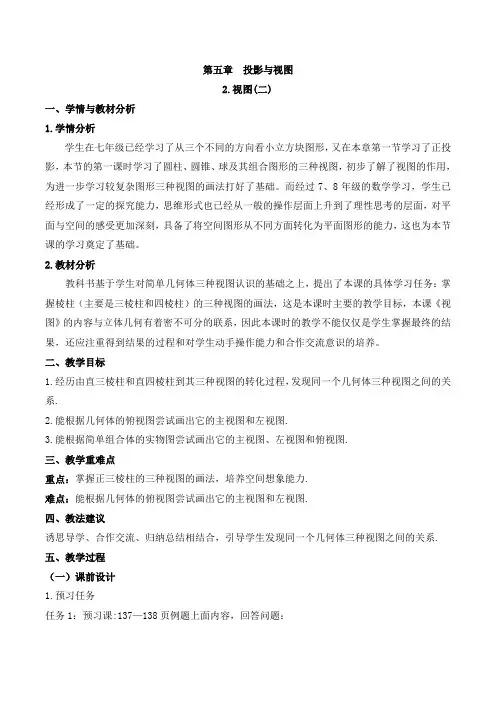

第五章投影与视图2.视图(二)一、学情与教材分析1.学情分析学生在七年级已经学习了从三个不同的方向看小立方块图形，又在本章第一节学习了正投影，本节的第一课时学习了圆柱、圆锥、球及其组合图形的三种视图，初步了解了视图的作用，为进一步学习较复杂图形三种视图的画法打好了基础。
而经过7、8年级的数学学习，学生已经形成了一定的探究能力，思维形式也已经从一般的操作层面上升到了理性思考的层面，对平面与空间的感受更加深刻，具备了将空间图形从不同方面转化为平面图形的能力，这也为本节课的学习奠定了基础。
2.教材分析教科书基于学生对简单几何体三种视图认识的基础之上，提出了本课的具体学习任务：掌握棱柱（主要是三棱柱和四棱柱）的三种视图的画法，这是本课时主要的教学目标，本课《视图》的内容与立体几何有着密不可分的联系，因此本课时的教学不能仅仅是学生掌握最终的结果，还应注重得到结果的过程和对学生动手操作能力和合作交流意识的培养。
二、教学目标1.经历由直三棱柱和直四棱柱到其三种视图的转化过程，发现同一个几何体三种视图之间的关系.2.能根据几何体的俯视图尝试画出它的主视图和左视图.3.能根据简单组合体的实物图尝试画出它的主视图、左视图和俯视图.三、教学重难点重点：掌握正三棱柱的三种视图的画法，培养空间想象能力.难点：能根据几何体的俯视图尝试画出它的主视图和左视图.四、教法建议诱思导学、合作交流、归纳总结相结合，引导学生发现同一个几何体三种视图之间的关系. 五、教学过程（一）课前设计1.预习任务任务1：预习课:137—138页例题上面内容，回答问题：（1）三视图时从三个方面反映平面图形与立体图形的联系：主视图反应物体的_________，俯视图反应物体的__________，主视图反应物体的_________.（2）画一个几何体的三种是师徒时，看得见的轮廓线用_______，看不见的轮廓线用________. 任务2：观看视频：《视图》新知讲解00:00-00:20，体会三种视图的作法，完成课本139页随堂练习第2题，拍照上传.2.预习自测一.选择题1.有一个实物如图所示，那么它的主视图是（）.A. B. C. D.答案：B解析：解：正面看，它是中间小两头大的一个图形，里面有两条虚线，表示看不到的棱．故选B．点拨：细心观察图中几何体摆放的位置和形状，根据主视图是从正面看到的图象判定则可．2.如下图所示的几何体的俯视图应该是（）.A. B. C. D.答案：B解析：解：从上面看所得几何体的俯视图是矩形，且中间有一条实的竖线.故选：B．点拨：俯视图是从物体上面看所得到的图形，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．二.填空题3.一个工人师傅要制作某一工件，想知道工件的高，他须看到的视图是______或_______. 答案：主视图，左视图解析：解：要想知道工件的高，需从正面或左面看到高，因此需知道主视图或左视图．点拨：从正面看某一工件，看到的是工件的长和高，从左面看到的是工件的宽和高，从上面看到的是工件的长和宽，由此问题得解．解答此类问题，需要注意从三个方向看物体，所看的是到物体的哪些部分．三.解答题4.画出如下图所示立体图形的三视图.答案：解：如图所示：解析：从正面看下面是一个横着的长方形，上面是一个竖着的长方形；从左面看下面是一个横着的长方形，上面是一个三角形；从上面看是一个大正方形中右上一个小正方形．点拨：从正面看下面是一个横着的长方形，上面是一个竖着的长方形；从左面看下面是一个横着的长方形，上面是一个三角形；从上面看是一个大正方形中右上一个小正方形．(或点击“课前预习-名师预习”，选择“《视图（2）》预习自测”)（一）课堂设计1、情境引入导入1：同学们都见过这种纯净水水桶吧，那么你们会画如图摆放的两个纯净水水桶的三种视图吗？提问：（1）如何画一个几何体的三种视图？（2）三种视图分别反映几何体长、宽、高中的哪几方面？（3）画出下列几何体的三种视图：2、探究发现探究一：正三棱柱的三种视图画法如下图所示的是一个正三棱柱.问题1：你能想象出这个正三棱柱的主视图、左视图和俯视图吗？学生大胆猜想，教师多找几名学生发言。
第五章 投影与视图2 视图第3课时 由三种视图确定几何体教学目标1.能根据三视图想象出物体形状，进一步提高学生的空间想象能力.2.能画出除了圆柱、圆锥、正方体等几何体外，其他较复杂的几何体的三视图.3.通过小组合作的方式，进一步培养学生的动手操作能力和合作意识.教学重难点重点：根据三视图还原简单的物体. 难点：根据三视图还原几何体.教学过程导入新课问题：下面是哪个几何体的三视图？主视图 左视图 俯视图A B C D通过前面的学习，同学们已经能够根据几何体的特点画出它的三视图，那么如果已知一个几何体的三视图，你能想象出这个几何体吗？本节课让我们继续来研究视图.引出本节课研究的问题——由三种视图确定几何体.探究新知一、知识回顾复习上一节课所学过的三种视图的画法.教学反思1.提问：画一个几何体的三种视图的顺序和位置是什么？2.完成下列练习：(1)如图1所示是一个几何体立体图形的三视图，请根据视图说出几何体的名称：______.图1 图2(2)某几何体的三种视图分别如图2所示，那么这个几何体可能是( )A.长方体B.圆柱C.圆锥D.球设置目的：因为练习(1)(2)提供的是前两课时常见的几何体，学生对这几种几何体的三视图很熟悉，所以大多数学生能很快找出正确答案.二、合作探究活动1 观察图1所示的三种视图，你能在图2中找到与之对应的几何体吗？图1 图2师生活动：让学生观察并判断比较两图，找出三视图与实物之间的对应关系，对于有困难的学生，小组内帮扶、交流，最后教师全面总结.设计意图：在回顾、练习之后引入的探索活动由浅入深，由简单到复杂，学生在观察与推理时有一定的难度，解决的办法可以先由主视图与实物对比，排除②③，再由左视图和俯视图排除①.选择的过程就是空间想象能力的提升过程，让学生体会由三视图推断几何体，逐步还原几何体或实物的过程，进一步理解三视图的位置与大小的对应关系，发展学生的空间想象能力、逆向思维能力.活动2议一议：根据图中的三种视图，你能想象出相应几何体的形状吗？教学反思师生活动：先独立思考，再小组交流，然后学生展示，展示时说出自己判断的依据以及先后顺序.必要的时候教师巡视学生的情况，借助实物帮助分析.设计意图：本活动主要是让学生进行更深层次的体验，脱离了实物，学生完全靠想象在头脑中勾勒几何体的形状，更能提升学生的空间想象能力，在出示图片时可以将三个视图分开呈现，先出示主视图，让学生猜想几何体可能的形状，然后依次出示左视图、俯视图，使几何体的形状范围逐渐缩小，令学生更能理解三视图与几何体之间的联系.活动3 拓展延伸一个几何体的三视图如图所示，根据图中的数据得这个几何体的表面积为( )A.2πB.6πC.7πD.8π思路引领：根据三视图确定几何体→确定几何体表面积的算法. 学生活动：小组合作，根据思路引领进行探索.解析：由几何体的三视图可知该几何体为平放的圆柱，其底面半径为1，高为3，故其表面积S ＝2π·12＋2π·1·3＝8π.答案：D活动总结：由三视图计算几何体的体积或表面积的一般步骤：(1)根据三视图描述几何体的形状(或画出表面展开图)；(2)根据三视图“长对正、高平齐、宽相等”的教学反思关系和轮廓线的位置确定各个方向的尺寸；(3)用面积公式求出表面积或用体积公式教学反思求出体积.(学生总结，老师点评)课堂练习1.某几何体的三种视图分别如下图所示，那么这个几何体可能是（）.A.长方体B.圆柱C.圆锥D.球2.如图所示是一个几何体的三视图，请根据视图说出该几何体的名称_______.3.由下列三视图想象出实物形状.4.已知一个几何体的三视图如图所示，画出这个几何体的草图.5.根据如图所示的三种视图，你能想象出相应几何体的形状吗？(画出几何体的草图)参考答案1.B2.圆锥3.解：A是四棱锥，B是球，C是三棱柱.4.解：根据三视图想象出的几何体是一个长方体上面竖立放置一个小圆柱，如图所示.5.解：（1）半球体，如图1所示.（2）四棱柱，如图2所示.图1 图2课堂小结(学生总结，老师点评)由三视图确定几何体的步骤布置作业1.课本142页随堂练习和习题5.52.（选作题）同桌两人合作，每人想象一个几何体并且画出三视图，另一人根据三视图描述几何体的形状.板书设计第五章投影与视图2 视图第3课时由三种视图确定几何体由三视图确定几何体的步骤：(1)根据主视图、俯视图和左视图想象几何体的正面、上面和左面以及几何体的长、宽、高.(2)由实线和虚线想象几何体看得见的部分和看不见的部分的轮廓线.。
第五章投影与视图5.1投影第1课时投影的概念与中心投影课题中心投影课型新授课教学目标1．经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用。
2．通过观察、想像，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化。
3．体会灯光投影在生活中的实际价值。
教学重点了解中心投影的含义。
教学难点在中心投影条件下物体与其投影之间相互转化的理解。
教学方法观察实践法教学后记教学内容及过程备注一、创设情境、操作感知皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐。
学生在灯光下做不同的手势，观察映射到屏幕上的表象。
学生小组合作，实验感悟。
概念：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面.做一做取一些长短不等的小棒和三角形、矩形纸片，用手电筒（或台灯）去照射这些小棒和纸片。
提问：（1）固定手电筒（或台灯），改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？（2）固定小棒和纸片，改变手电筒（或台灯）的摆放位置和方向，它们的影子发生了什么变化？学生小组合作，实验感悟。
概念：手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线所形成的投影称为中心投影。
二、范例学习、理解领会例1确定图5-1中路灯灯泡所在的位置。
学生观察屏幕，动手实验，找出灯泡的位置。
三、联系生活、丰富联想议一议图5-3,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?如果不一定,那么什么情况下他们的影子一样长?请实际试一试,并与同伴交流.继续探索：(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?学生交流、画图。
四、随堂练习课本随堂练习1、2五、课堂总结本节课让同学们通过实践、观察、探索。
了解中心投影的含义，学会进行中心投影条件下的物体与其投影之间的相互转化。

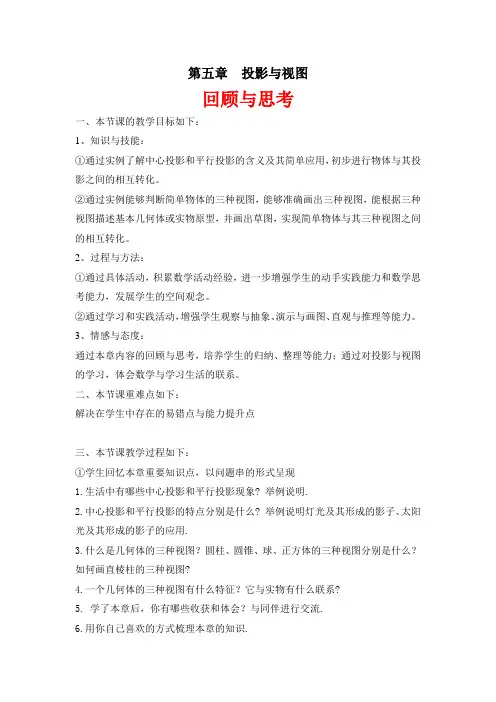

第五章投影与视图回顾与思考一、本节课的教学目标如下：1、知识与技能：①通过实例了解中心投影和平行投影的含义及其简单应用，初步进行物体与其投影之间的相互转化。
②通过实例能够判断简单物体的三种视图，能够准确画出三种视图，能根据三种视图描述基本几何体或实物原型，并画出草图，实现简单物体与其三种视图之间的相互转化。
2、过程与方法：①通过具体活动，积累数学活动经验，进一步增强学生的动手实践能力和数学思考能力，发展学生的空间观念。
②通过学习和实践活动，增强学生观察与抽象、演示与画图、直观与推理等能力。
3、情感与态度：通过本章内容的回顾与思考，培养学生的归纳、整理等能力；通过对投影与视图的学习，体会数学与学习生活的联系。
二、本节课重难点如下：解决在学生中存在的易错点与能力提升点三、本节课教学过程如下：①学生回忆本章重要知识点，以问题串的形式呈现1.生活中有哪些中心投影和平行投影现象? 举例说明.2.中心投影和平行投影的特点分别是什么? 举例说明灯光及其形成的影子、太阳光及其形成的影子的应用.3.什么是几何体的三种视图？圆柱、圆锥、球、正方体的三种视图分别是什么？如何画直棱柱的三种视图?4.一个几何体的三种视图有什么特征？它与实物有什么联系?5. 学了本章后，你有哪些收获和体会？与同伴进行交流.6.用你自己喜欢的方式梳理本章的知识.②学生重新回顾本章内容，整理出本章的知识结构网络，理清各板块内容间的联系。
（上课前一天布置，让每一位学生都提前做好准备。
）举例：四、基础知识重现---典型例题及练习专题一：中心投影作图例1：如图是灯光下形成的投影，请你在图中画出小朋友的影长．点评：点光源位置的确定由两个物体的投影，即可得到点光源位置，确定方法为：1.分别连接两个物体顶端与它的投影顶端，并延长交于一点.该交点即为点光源位置.2.若要作第三个物体的投影，需要连接点光源与该物体顶端,并延长使与地面相交，那么该点和该物体底端的连线即该物体的投影.专题二：利用光沿直线传播的性质构造相似三角形测高例2. 小明想测量路灯杆上灯泡的高度，就拿起一根2m长的竹竿伸向路灯，但无论如何也触不到.于是他走到路灯旁的一个地方，竖起竹竿，量得竹竿的影长正好是1m；然后他沿着影子的方向走出两根竹竿的长度(即4 m)，又竖起竹竿，测得竹竿的影长正好是一根竹竿的长度(即2m)，你知道小明将怎样计算灯泡的高度吗?点评：在投影问题的实际应用中，利用投影知识建立相似三角形的数学模型，是解决该类问题的基本思路. 在学习中要善于思考、归纳题目的应用规律.例3：如下图所示，墙边有甲、乙两根木杆，乙木杆的影子刚好不落在墙上.（1）画出太阳光线及甲木杆的影子；（2）当甲木杆高为2 m，乙木杆高为1.5 m，乙木杆到墙的距离为1.5 m时，求甲木杆的影长.专题三：几何体与三视图的相互转化例4：（1）如图所示，在一个透明的玻璃正方体内镶嵌了一条铁丝，请指出图①中的两个图是正方体的哪种视图.解：（1）由三视图的定义可以看出，图①分别是正方体的俯视图、主视图. （2）如图②所示，粗线表示嵌在玻璃正方体内的一根铁丝，画出该正方体的主视图、左视图、俯视图.解：（2）几何体的三视图如图所示.点评：三种视图的作法由几何体确定三种视图时，一定要理清以下概念：主视图是从几何体的正面观察到的平面图形；左视图是从几何体的左面观察到的平面图形；俯视图是从几何体的上面观察到的平面图形；长对正、高平齐、宽相等由三视图计算几何体的体积或表面积的一般步骤:(1)首先要根据三视图描述几何的形状(或画出表面展开图)；(2)再根据三视图“长对正、高平齐、宽相等”的关系和轮廓线的位置确定各个方向的尺寸；(3)最后用面积公式求出表面积或用体积公式求体积.五、针对训练1：如图，电线杆上有一盏路灯O，电线杆与三个等高的标杆整齐划一地排列在马路的一侧，AB、CD、EF是三个标杆:（1）请画出路灯O的位置；（2）画出标杆EF在路灯下的影子FH．2：我国《道路交通安全法》第四十七条规定“机动车行经人行横道时，应当减速行驶；遇行人通过人行横道，应当停车让行”．如图：一辆汽车在一个十字路口遇到行人时刹车停下，汽车里的驾驶员看地面的斑马线前后两端的视角分别是∠DCA=30°和∠DCB=60°，如果斑马线的宽度是AB=3米，驾驶员与车头的距离是0.8米，这时汽车车头与斑马线的距离x是多少？3：下图是一几何体的两种视图，请你指出其中的错误，并把它们改正过来.4：一个立体图形的三视图如图所示，根据图中的数据得这个立体图形的表面积为( )A.2πB.6πC.7πD.8π六、课堂小结---谈收获内容主要涉及以下几个方面：（1）整节课的感悟：如在画三视图时，要使用刻度尺，画图尽可能精确；在计算时要做到细心；对于学过的内容，自己要及时进行梳理等等；（2）对于某个知识点的困惑；（3）通过本节课的学习，自己的最大收获。
新人教版九年级数学下册《投影与视图》全章教案第一章：投影的概念及分类教学目标：1. 了解投影的概念，掌握各种投影的分类。
2. 能够运用投影的知识解决实际问题。
教学内容：1. 投影的概念：平行投影、中心投影。
2. 投影的分类：正投影、斜投影。
教学步骤：1. 引入投影的概念，展示各种投影图片，让学生感受投影的特点。
2. 讲解平行投影和中心投影的定义，引导学生通过观察图片，理解两种投影的区别。
3. 介绍正投影和斜投影的概念，分析它们的优缺点。
4. 利用投影的知识解决实际问题，如建筑物立面图的绘制等。
巩固练习：1. 判断下列图片属于哪种投影方式？2. 请用投影的知识解释生活中遇到的投影现象。
第二章：视图的定义及分类教学目标：1. 理解视图的定义，掌握各种视图的分类。
2. 能够运用视图的知识解决实际问题。
教学内容：1. 视图的定义：主视图、左视图、俯视图。
2. 视图的分类：正视图、侧视图、俯视图。
教学步骤：1. 引入视图的概念，展示各种视图图片，让学生感受视图的特点。
2. 讲解主视图、左视图、俯视图的定义，引导学生通过观察图片，理解三种视图的关系。
3. 介绍正视图、侧视图、俯视图的概念，分析它们的优缺点。
4. 利用视图的知识解决实际问题，如根据三视图还原物体等。
巩固练习：1. 判断下列图片属于哪种视图？2. 请用视图的知识解释生活中遇到的视图现象。
第三章：投影与视图的变换教学目标：1. 理解投影与视图的变换规律。
2. 能够运用变换规律解决实际问题。
教学内容：1. 投影与视图的变换规律：旋转、平移、缩放。
教学步骤：1. 讲解投影与视图的变换规律，展示各种变换的图片，让学生感受变换的特点。
2. 引导学生通过观察图片，理解旋转、平移、缩放对投影与视图的影响。
3. 利用变换规律解决实际问题，如绘制物体的三视图等。
巩固练习：1. 请用变换规律解释下列图片的变换过程。
2. 请用变换规律绘制物体的三视图。
第四章：投影与视图的应用教学目标：1. 掌握投影与视图在实际中的应用。
投影与视图教案投影与视图教案一、教学目标1.了解投影的概念，理解不同角度和位置产生的不同投影；2.掌握前、后、左、右等基本视图的方法和步骤；3.培养学生观察和分析的能力，提高他们的空间想象能力；4.培养学生的动手能力和团队合作意识。
二、教学重点与难点1.重点：掌握前、后、左、右等基本视图的方法和步骤。
2.难点：理解不同角度和位置产生的不同投影。
三、教学步骤1.导入（5分钟）通过展示一些简单的物体投影图，引导学生讨论，从而引发学生对投影的认识和兴趣。
2.讲解（10分钟）向学生讲解什么是投影，投影的种类和特点，以及在工程制图中投影的作用和重要性。
3.示范（10分钟）以一个简单的立方体为例，向学生展示如何根据不同的角度和位置绘制前、后、左、右等基本视图的步骤和方法。
4.实践（20分钟）让学生自行选择一个简单的三维物体，并按照前、后、左、右等基本视图的方法和步骤进行绘制，鼓励他们在小组中进行合作交流。
5.展示与评价（10分钟）让每个小组轮流展示他们的绘制结果，并对其进行评价和点评，学生可以根据反馈进行修正和改进。
6.归纳总结（5分钟）让学生总结前、后、左、右等基本视图的绘制方法和注意事项，并帮助他们归纳出一些基本原则和规律。
7.拓展与应用（15分钟）让学生尝试绘制其他不同角度和位置的视图，如顶视图、底视图、斜视图等，并进行比较和分析，进一步巩固和拓展他们的空间想象能力。
8.作业布置（5分钟）布置练习作业，要求学生根据给定的三维物体，绘制其前、后、左、右等基本视图，并要求他们在作业中注明绘制的方法和步骤。
四、教学资源1.投影图示例；2.简单立方体模型；3.书写工具和纸张。
五、教学评价1.观察学生的参与程度和表现，以自主完成投影绘制的学生为主；2.评价学生对投影图的理解和运用能力，是否能准确绘制基本视图；3.针对学生的不足给予及时的指导和帮助，鼓励他们在实践中不断改进和进步。
六、教学反思投影与视图是工程制图中非常基础也非常重要的一部分内容，通过本节课的教学，学生对其有了一定的认知和了解，并能够简单地进行绘制。
第1课时认识几何体的三种视图课时目标1.在具体活动中了解视图及主视图、左视图、俯视图的概念.2.通过实例认识圆柱、圆锥、球的三种视图.3.经历由实物抽象出几何体的过程,进一步发展空间观念.学习重点视图及主视图、左视图、俯视图的概念.学习难点认识圆柱、圆锥、球的三种视图.课时活动设计情境引入1.“横看成岭侧成峰,远近高低各不同.”一句中蕴含着怎样的数学道理?2.小明昨天买了一本字典(如图),假如有一束平行光线从正面、左面、上面照射这本字典,得到正投影图形是什么?设计意图:第1个活动通过学生感兴趣的事物入手,由文学诗歌引入数学概念,体现教师的亲和力和学科之间的联系性,展示了数学的深层价值.第2个活动旨在让学生意识到先把物体抽象成几何模型,既延续了上节课的内容,自然过渡到新课的学习,又让学生经历一个探索的过程,并在此过程中培养学生勇于探索、团结协作的精神.探究新知1.如图1,这个物体可以看做是由什么几何体组成的?图12.假如有一束平行光线从正面投射到图中的物体上,你能想象出它在这束平行光线下的正投影吗?把你想象的正投影试着画出来,并与同伴交流.3.如果平行光线从左面投射到图中的物体上,情况又如何?如果平行光线从上面投射到图中的物体上呢?图1物体的主视图、左视图和俯视图,如图2所示.图2小结:像这样,用正投影的方法绘制的物体在投影面上的图形,称为物体的视图.通常我们把从正面得到的视图叫做主视图,从左面得到的视图叫做左视图,从上面得到的视图叫做俯视图.设计意图:从想象物体的正投影入手,引入视图的概念.这一部分是对情境引入的深化,让学生经历从实物抽象成几何体的过程,在前面的基础上将长方体增加到大小不一的两个,培养学生的抽象能力和想象能力,并在情境引入的基础上,清楚长方体三种视图的特点,灵活运用所学得到两个长方体组合的三种视图,培养学生举一反三的能力.合作学习1.图中物体的形状分别可以看成什么样的几何体?解:圆柱、圆锥、球.2.在下图中分别找出上述几何体的主视图.(①,⑤,③)3.你能想象出图中各物体的左视图和俯视图吗?请你试着画出来,并与同伴交流.4.你能说出图中几何体的三种视图的特点吗?几何体主视图左视图俯视图设计意图:以问题串的形式引导学生逐步深入的思考并画出三种视图.问题1的设置让学生经历将实物抽象成几何体的过程,培养学生的抽象能力;问题2的设置帮助学生体会物体是曲面的,正投影变成平面,为完成问题3扫清障碍.在以上三个问题的铺设下,问题4的设置起到归纳总结的作用.巩固训练1.“圆柱与球的组合体”如图所示,则它的三种视图是( A )A BC D2.如图是冰激凌模型图,它的三种视图是(B)A BC D3.将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起,其主视图是(D)A BC D4.找出图中每一个物品所对应的主视图.解:①——C,②——B,③——D,④——A.5.如图1是一个蒙古包的照片,小明认为这个蒙古包可以看成图2所示的几何体,你能帮小明画出这个几何体的三种视图吗?图1图2解:这个几何体的主视图、左视图和俯视图如图所示:设计意图:第1题主要是练习判断单独一个几何体的三种视图.第2,3,4题是简单的组合体,引导学生如何抽象出几何模型,综合运用几何体的三种视图知识分辨几何体的三种视图.第5题是多个几何体组合在一起,判断其主视图.练习设置由浅入深,对教材进行延伸和补充,满足不同学生的需求.课堂小结本节课你有哪些收获?你还有什么困惑吗?设计意图:引导学生养成总结的良好习惯,为以后的学习和钻研打下一定的基础.课堂8分钟.1.教材第137页习题5.3第1,2题.2.七彩作业.第1课时认识几何体的三种视图1.视图概念(1)视图;(2)主视图;(3)左视图;(4)俯视图.2.几何体主视图左视图俯视图教学反思第2课时直棱柱的三种视图课时目标1.会画直棱柱及其简单组合体的三种视图.2.了解同一个几何体三种视图之间的关系.3.能根据几何体的俯视图尝试画出它的主视图和左视图.4.在教学过程中培养学生的动手操作能力和合作交流意识.学习重点会画简单组合体的三种视图.学习难点了解同一个几何体三种视图之间的关系.课时活动设计知识回顾复习上一节课所学过的常见几何体三种视图的画法.1.请你找出下列物体所对应的主视图.解:①—D,②—A,③—B,④—C.2.画出下列几何体(如图)的三种视图.解:作图如下.设计意图:第1题通过常见几何体及其组合的主视图来回顾本节第1课时的知识,第2题通过画圆柱、圆锥和圆柱的组合体、长方体的三种视图回顾三种视图的画法,其中长方体是棱柱的一种,它的三种视图是第1课时之中没有画过的,学生在第1课时之中画的几何体的主视图和左视图都是一样的,而长方体的主视图与左视图的宽度是不同的,与下面将要绘制的普通棱柱视图类似,这也是为下面的教学作出铺垫.探究新知绘制三棱柱的三视图.如图1,出示一个正三棱柱(最好有实物模型).1.你能想象出这个正三棱柱的主视图、左视图和俯视图吗?你能画出它们吗?图1图22.小亮画出了这个正三棱柱的主视图、左视图和俯视图(如图2),你同意他的画法吗?3.你所画的主视图与俯视图中有哪些部分对应相等?主视图与左视图中有哪些部分对应相等?左视图与俯视图呢?与同伴交流.小结:在三种视图中,主视图反映物体的长和高,俯视图反映物体的长和宽,左视图反映物体的高和宽.因此在画三种视图时,对应部分的长度要相等,而且通常把俯视图画在主视图下面,把左视图画在主视图右面.设计意图:使学生掌握三棱柱三种视图的画法.首先引导学生观察并想象,怎样画出空间立体图形的三种视图,在收集学生有价值的数学资源的基础上进行讨论,给出小亮画的三种视图,归纳总结正确的画法,在此基础上,让学生展开讨论问题3,引导学生体会三种视图之间的关系.延伸提高直四棱柱三种视图的画法.图11.如图1,出示一个四棱柱(最好有实物模型).2.让学生先想象,然后动手画出四棱柱的主视图、左视图和俯视图.3.以小组为单位交流四棱柱的三种视图,看看谁画的最正确,并派代表向全班展示,说明画四棱柱三种视图的注意事项.图2教师巡视并搜集有价值的资源,例如,看不见的棱的问题,线与线之间的距离问题,三种视图之间相关联的量的问题,将这些资源在全班呈现,经过学生的讨论后统一认识,这样不仅得到了正确的结果(如图2),而且把容易出现的错误也一一列举出来,最后经过互相补充总结出了以下注意事项:1.看不见的棱用虚线,看得见的棱用实线,边框都是实线.2.主视图中两条虚线应与俯视图中四边形的两个顶点对齐.3.左视图中间的实线与左边实线的距离等于俯视图中上面两个顶点之间的垂直距离.4.在画图时最好先画俯视图,再根据俯视图画主视图和左视图.设计意图:使学生掌握四棱柱三种视图的画法和注意事项.采用上述设计是为了在学生已经学习了三棱柱三种视图的画法和注意事项的基础上,类比学习四棱柱三种视图的画法.巩固训练1.将上面画过的直三棱柱和直四棱柱翻放(横向旋转180°),由学生画出三种视图,与刚才所画进行对比,加深对本节课所学内容的认识.2.两个三棱柱的底面均为等腰直角三角形,它们的俯视图分别为图中的①②,画出它们的主视图和左视图,并与同伴进行交流.注意事项:在做第2题时,由于没有实物,学生产生了一定的困难,教师可作如下处理.(1)引导学生想象具体几何体的形状,区分能看得见的棱及看不见的棱,最好在画完图后利用实物进行对照.(2)由于不知道物体的高度,单纯根据俯视图无法准确画出几何体的主视图与左视图,所以答案不唯一,但应注意主视图与左视图的高度是相同的.设计意图:通过学生独立画出棱柱三种视图并进行交流讨论,巩固棱柱三视图的画法.课堂小结学生互相交流总结三种视图的特点,主视图、左视图、俯视图的区别与内在的联系及各自在合作交流学习过程中的体会与感受等.设计意图:引导学生养成总结的良好习惯,为以后的自学和钻研打下一定的基础.课堂8分钟.1.教材第140页习题5.4第1,2,3,4题.2.七彩作业.第2课时直棱柱的三种视图1.直三棱柱和直四棱柱的主视图、左视图和俯视图的画法.2.注意画三种视图时的几个问题:(1)看不见的棱用虚线,看得见的棱用实线.(2)在画几何体的三种视图时,主视图、俯视图要长对正;主视图、左视图要高平齐;左视图、俯视图要宽相等.教学反思第3课时由三种视图判断几何体课时目标1.通过操作或想象活动,探讨如何根据视图还原简单的几何体,并且能画出草图.2.进一步认识并初步掌握简单组合体的三种视图的画法.3.进一步理解三视图与几何体之间的联系,体验数学知识在生活中的应用,提升用数学问题观察生活的意识.学习重点根据三种视图还原简单几何体的形状,并且能画出草图.学习难点视图与几何体之间的联系.课时活动设计复习回顾复习上一节课所学过的三种视图的画法(教师提问,学生回答,教师订正并给出标准答案).1.如何画一个几何体的三种视图?(顺序和位置)答:应先确定主视图的位置,画出主视图,然后在主视图的下面画出俯视图,在主视图的右面画出左视图.2.三种视图分别反映几何体长、宽、高中的哪几方面?答:主视图反映长和高;俯视图反映长和宽;左视图反映高和宽.3.完成下列练习.(1)下列立体图形中,主视图是三角形的是(B)A. B. C. D.(2)如图所示是一个立体图形的三种视图,请根据视图说出立体图形的名称.解:圆锥(3)下列三种视图所对应的实物图是(C)A B C D设计意图:问题1,2是对第1,2课时的重点知识回顾,这也是本节课学习的基础,问题3设计的练习都是学生比较熟悉的简单几何体组合的三种视图,让学生初步体会由三种视图推断几何体,逐步还原立体图形或实物,进一步理解三种视图的位置与大小的对应关系,发展学生空间想象能力、逆向思维能力.探究新知观察图中的三种视图,你能找到与之对应的几何体吗?A B C D在回顾练习之后引入的探索活动应由浅入深,由简单到复杂,学生在观察与推理时有一定的难度,解决的办法可以先由主视图与实物对比,排除B,C,再由左视图和俯视图排除A,选择的过程就是空间想象能力的提升过程.延伸提高根据图中的三种视图,你能想象出相应几何体的形状吗?先独立思考,再小组交流.答:在图中,由俯视图可知,从上向下看,几何体成正方形形状;由主视图可知,从正面看,几何体成矩形形状,且中间的一条棱是可以看到的;左视图与主视图一样,说明这个几何体具有某种“对称性”.综合各视图可知,这个几何体是一个底面为正方形的长方体.设计意图:本环节主要是让学生进行更深层次的体验,脱离了实物的对比,学生完全靠想象在头脑中勾勒几何体的形状,更能激发学生的空间想象能力,可以将三种视图分开呈现,先出示主视图,让学生猜想几何体可能的形状,再依次出示左视图、俯视图,几何体的形状范围逐渐缩小,使学生更能理解三种视图与几何体之间的联系.巩固训练1.画出如图所示几何体的三种视图.解:如图所示.2.根据如图所示的三种视图你能想象出相应几何体的形状吗?(画出几何体的草图)解:作图如图所示.设计意图:第1题的练习,使学生不仅仅停留在画圆柱、圆锥、棱柱等基本几何体的三种视图上,而是尝试一些较为复杂的几何体视图的画法.第2题主要对“根据三种视图判断几何体的形状”这一知识点进行巩固.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第142页习题5.5第1,2,3,4题.2.七彩作业.第3课时由三种视图判断几何体1.由三种视图确定几何体的步骤.根据主视图、俯视图和左视图想象几何体的正面、上面和左面以及几何体的长、宽、高.从实线和虚线想象几何体看得见的部分和看不见部分的轮廓线.2.例题.教学反思。
投影与视图教案投影与视图教案一、教学目标1.了解投影与视图的基本概念和用途。
2.掌握正交投影的方法和技巧。
3.能够正确绘制物体在不同视图中的投影。
二、教学重点1.正交投影的方法和技巧。
2.绘制物体在不同视图中的投影。
三、教学难点1.理解正交投影的原理。
2.掌握绘制物体在不同视图中的投影的技巧。
四、教学过程1.导入（5分钟）教师简要介绍投影和视图的概念，并引发学生对物体投影和视图的思考。
2.知识讲解（15分钟）（1）投影的概念和用途。
（2）视图的概念和种类。
3.示范与讲解（15分钟）（1）正交投影的方法和技巧。
（2）物体在不同视图中的投影绘制方法。
4.练习与巩固（15分钟）学生进行正交投影和视图绘制的练习。
（1）绘制物体在正面视图中的投影。
（2）绘制物体在侧面视图中的投影。
（3）绘制物体在俯视图中的投影。
5.拓展与应用（10分钟）学生尝试绘制物体在不同视图中的复杂投影，并与同学交流和比较。
教师引导学生进行思考和探索，培养学生的创造力和独立解决问题的能力。
6.总结与评价（10分钟）教师对学生的学习情况进行总结评价，提出必要的改进意见。
五、教学资源1.教科书和教学参考资料。
2.投影仪和白板等教学设备。
六、教学手段1.讲授与示范相结合。
2.练习与巩固相结合。
3.拓展与应用相结合。
4.个别指导和小组合作相结合。
七、教学评价1.观察学生对于投影与视图的理解与应用情况。
2.提出问题进行学生的回答和讨论。
3.布置作业，检查学生的掌握程度。
八、教学反思针对学生的不同水平和掌握情况，灵活调整教学内容和方法，注重培养学生的应用能力和创新思维。
第五章投影与视图第4讲投影与视图一.知识梳理(一)投影【一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面】1.中心投影(1)定义：由同一点（点光源）发出的光线形成的投影叫做中心投影，如物体在灯泡发出的光照射下形成影子就是中心投影.【在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化；固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化】(2)中心投影具有以下特点：①中心投影的投影线交于一点；②一个点光源把一个图形照射到一个平面上，这个图形的影子就是它在这个平面上的中心投影；③平面为投影面，各射线为投影线；④空间图形经过中心投影后，直线变成直线，但平行线可能变成了可以相交的直线；⑤中心投影后的图形与原图形相比虽然改变较多，但直观性强，看起来与人的视觉效果一致；⑥如果一个平面图形所在的平面与投射面平行，那么中心投影后得到的图形与原图形也是平行的，并且中心投影后得到的图形与原图形相似.名师点金：中心投影的三个特点：(1)等高物体垂直地面放置：①离点光源越近，影子越短；②离点光源越远，影子越长.(2)等长物体平行地面放置：①离点光源越近，影子越长；②离点光源越远，影子越短，但不会小于物体本身的长度.(3)点光源、物体边缘的点以及其在物体的影子上的对应点在同一条直线上.2.平行投影(1)定义：在一束平行光线(如阳光)照射下形成的投影叫做平行投影。
【在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化】(2)分类平行投影法又分为斜投影法和正投影法。
①斜投影法：投射线倾斜于(＜90°)投影面，所得投影称为斜投影，如图所示.②正投影法：投射线垂直于投影面，所得投影称为正投影，如图所示.(3)性质①不垂直于投影面的直线或线段的正投影仍是直线或线段；②垂直于投影面的直线或线段的正投影是点；倾斜于投影面的线段，其正投影仍为线段，但比实际长度要短.③垂直于投影面的平面图形的正投影是直线或线段的一部分.(4)特点①平行直线的投影仍是平行或重合直线.②平行于投射面的线段，它的投影与这条线段平行且相等.③与投影面平行的图形，它的投影与这个图形全等；倾斜于投影面的平面图形，其投影仍为一平面图形.④在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比.名师点金：平行投影的特征及画法：(1)特征：①平行投影中，形成影子的光线是平行的，平行物体在地面上形成的影子平行或在同一直线上；②同一时刻，太阳光下，物高与影长成正比例；(2)画法：连接物体顶端与影子顶端得到形成影子的光线，过物体顶端作已知光线的平行线得到物体的影子.补充：在北半球，太阳一天中的朝向变化：东→东南→南→西南→西；在北半球，影子一天中的朝向变化和长短变化：朝向变化：西→西北→北→东北→东；长短变化：长→较长→短→较长→长.(二)三视图【能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图】•主视图—从正面看到的图左视图—从左面看到的图俯视图—从上面看到的图•画物体的三视图时,要符合如下原则:大小：长对正,高平齐,宽相等.•虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.二．实战演练考点一中心投影与平行投影（一）中心投影例1：(1)小刚走路时发现自己的影子越走越长，这是因为（）A.从路灯下走开，离路灯越来越远B.走到路灯下，离路灯越来越近C.人与路灯的距离与影子长短无关D.路灯的灯光越来越亮(2)如图，一球吊在空中，当发光的手电筒由远及近时，落在竖直木板上的影子会逐渐______.例2：某公司的外墙壁贴的是反光玻璃，晚上两根木棒的影子如图（短木棒的影子是玻璃反光形成的），请确定图中路灯灯泡所在的位置.例3：如图所示，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米,继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米．求路灯A的高度AB.典例分析（二）平行投影例1：如图：（A）（B）（C）（D）是一天中四个不同时刻的木杆在地面上的影子，将它们按时间先后顺序进行排列，为______．例2：已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能______，也可能______．例3：春分这一天，小彬上午9:00出去，测量了自己的影长，出去一段时间后回来时，发现这时的影长和上午出去时的影长一样长，则小明出去的时间大约为______小时．例4：某同学想测量旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长1.5米，在同时刻测量旗杆影长时，因旗杆靠近一幢楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上的影长为21米，留在墙上的影高为2米（如图），求旗杆的高度．例5：如图，某同学想测量旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长2米，在同时刻测量旗杆的影长时，旗杆的影子一部分落在地面上（BC），有一部分落在斜坡上（CD），他测得落在地面上影长为10米，留在斜坡上的影长为2米，∠DCE为45°，则旗杆的高度约为多少米？（参考数据：2≈1.4，3≈1.7）例6：如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD＝12m，塔影长DE＝18m，小明和小华的身高都是1.6m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m和1m，那么塔高AB为____m.考点二视图例1：(1)如图是一个正方体被截去一个直三棱柱得到的几何体，则该几何体的左视图是（）(2)如图，图1是一个底面为正方形的直棱柱，现将图1切割成图2的几何体，则下列选项图是图2的俯视图是（）例2：画出如图所示几何体的三视图.例3：根据如图所示的三种视图，画出相应的几何体.例4：如图,给出的是一个由若干相同的小正体搭成的立体图形的主视图和左视图，则图中最少有___个小正方体，最多有___个小正方体.1.晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长2.某一同学在上午上学路上和下午放学路上都看不到自己的影子，则该同学的家在学校的（） A.东边 B.南边 C.西边 D.北边3.正方形纸片在阳光下的投影不可能是下列那些？①正方形②矩形③菱形④梯形⑤线段⑥平行四边形4.下列图中是在太阳光下形成的影子的是（）5.如图，是由三个相同的小正方体组成的几何体，该几何体的俯视图是（）课后作业6.由若干个小正方体构成的几何体的主视图和左视图都是如图所示，则该几何体最多有_____个小正方体，最少有_____个小正方体．7.兴趣小组的同学要测量树的高度．在阳光下，一名同学测得一根长为1米的竹竿的影长为0.4米，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为0.2米，一级台阶高为0.3米，如图所示，若此时落在地面上的影长为4.4米，则树高为（）A．11.5米 B．11.75米C．11.8米D．12.25米8.画出如图所示几何体的三视图.9.根据如图所示的三种视图，你能想象出相应几何体的形状吗？(画出几何体的草图)10.晚饭后，小聪和小军在社区广场散步，小聪问小军：“你有多高？”小军一时语塞，小聪思考片刻，提议用广场照明灯下的影长及地砖长来测量小军的身高，于是，两人在灯下沿直线NQ移动，如图，当小聪正好站在广场的A点（距N点5块地砖长）时，其影长AD恰好为1块地砖长；当小军正好站在广场的B点（距N点9块地砖长）时，其影长BF恰好为2块地砖长，已知广场地面由边长为0.8米的正方形地砖铺成，小聪的身高AC为1.6米，MN⊥NQ，AC⊥NQ，BE⊥NQ，请你根据以上信息，求出小军身高BE的长（结果精确到0.01米）11.“未爱广场”旗杆AB旁边有一个半圆的时钟模型，如图，时钟的9点和3点的刻度线刚好和地面重合，半圆的半径2米，旗杆的底端A到钟面9点刻度C的距离为5米，一天小明观察到阳光下旗杆顶端B的影子刚好投到时钟的11点的刻度上，同时测得一米长的标杆的影长1.6米，求旗杆AB的高度？1.在同一时刻，两根长度不等的竿子置于阳光之下，但看到它们的影长相等，那么这两根竿子的相对位置是（）A．两竿都垂直于地面 B．两竿平行斜插在地上C．两根竿子不平行D．一根竿倒在地上2.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长3.(1)如图，是一个由相同小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的小正方体的个数，则这个几何体的左视图是（）(2)如图，正四棱锥的俯视图是选项中的（）直击中考4.一个几何体的三视图如图所示，它的俯视图为菱形，，该几何体的侧面积是____cm².5.画出下列几何体的三视图6.已知某立体图形的三视图如下，请你画出这个立体图形.7.一天晚上，李明和张龙利用灯光下影子的长来测量一路灯D高度，如图，当李明走到点A 处时，张龙测得李明直立时身高AM与其影子长AE正好相等；接着李明沿AC方向继续向前走，走到点B处时，李明直立时身高BN的影子是线段AB，并测得AB=1.25m,已知李明直立时的身高为1.75m.求路灯的高CD的长.（结果精确到0.1m）。
第五章投影与视图1投影第1课时灯光与影子1．了解投影和中心投影的概念，体会灯光下物体的影子在生活中的运用．2．能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．重点了解中心投影的概念．难点利用中心投影解决问题．一、情境导入教师：在日常生活中，我们可以看到各种各样的影子．比如，太阳光照射在窗框、长椅等物体上时，会在墙壁或地面上留下影子；而皮影和手影都是在灯光照射下形成的影子．要求学生在灯光下做不同的手势，观察映射到屏幕上的表象．引导学生得出：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面．二、探究新知1．学生活动：取一些长短不等的小棒和三角形、矩形纸片，用手电筒(或台灯)等去照射这些小棒和纸片，观察它们的影子．引导学生思考：(1)固定手电筒(或台灯)，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？(2)固定小棒和纸片，改变手电筒(或台灯)的摆放位置和方向，它们的影子发生了什么变化？学生小组合作交流后给出答案，教师点评，引导学生得出：从一个点(点光源)发出的光线所形成的投影称为中心投影．教师进一步讲解中心投影的性质：(1)光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据同一灯光下两个不同物体及它们的影子，可以确定灯(点光源)所在的位置；(2)若物体相对于光源的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分居在物体的两侧．2．课件出示：(1)下列现象属于中心投影的有()①小孔成像；②皮影戏；③手影；④放电影．A．1个B．2个C．3个D．4个(2)小华自制了一个简易的幻灯机，其工作情况如图所示，幻灯片与屏幕平行，光源到幻灯片的距离是30 cm，幻灯片到屏幕的距离是1.5 m，幻灯片上小树的高度是10 cm，则屏幕上小树的高度是()A．50 cm B．60 cmC．500 cm D．600 cm学生思考完成后举手回答，教师点评，提问：通过上面的学习，你能总结出中心投影的特点吗？引导学生总结归纳出中心投影的三个特点：(1)等高物体垂直地面放置：离点光源越近，影子越短；离点光源越远，影子越长．(2)等长物体平行地面放置：离点光源越近，影子越长；离点光源越远，影子越短，但不会小于物体本身的长度．(3)点光源、物体边缘的点以及其在物体的影子上的对应点在同一条直线上．三、举例分析例(课件出示教材第126页例1)学生独立完成后给出答案，教师点评，并进一步讲解确定中心投影的光源位置的方法：根据点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，知道其中两个点，就可确定第三个点的位置，先找物体上两点及其在影子上的对应点，再分别过物体上的点及其在影子上的对应点画直线，两条直线的交点即为光源所在的位置．四、练习巩固1．教材第126页“议一议”．2．教材第127页“随堂练习”第1，2题．五、小结1．通过本节课的学习，你有什么收获？2．中心投影的概念及特点分别是什么？3．说说确定中心投影的光源位置的方法．六、课外作业教材第128～129页习题5.1第1～3题．本节课的内容是灯光与影子．在教学过程中，让学生通过实践、观察、探索了解中心投影的含义，体会灯光下物体的影子在生活中的应用，感悟灯光与影子在现实生活中的应用价值．通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．在课堂上，以学生为主，教师引导学生探讨新知识，提高学生的分析能力，调动学生的学习积极性．第2课时太阳光与影子1．理解平行投影与正投影的含义，能够确定物体在太阳光下的影子．2．理解不同时刻物体在太阳光下形成的影子的大小和方向是不同的．重点理解平行投影与正投影的含义，能够确定物体在太阳光下的影子．难点理解不同时刻物体在太阳光下形成的影子的大小和方向是不同的．一、复习导入1．下图是两棵小树在同一时刻的影子，请在图中画出形成树影的光线．它是太阳的光线还是灯光的光线？它是太阳的光线，因为两棵树的顶端及其影子的顶端的两线相交于一点．2．下图的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子(用线段表示)，并与同伴交流这样做的理由．学生小组讨论交流，教师点评．教师：本节课我们就来研究“太阳光与影子”．二、探究新知1．平行投影(1)学生活动：取若干长短不等的小棒及三角形、矩形纸片，观察它们在太阳光下的影子．引导学生思考：①固定投影面，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？②固定小棒或纸片，改变投影面的摆放位置和方向，它们的影子分别发生了什么变化？学生操作、观察、探索后回答问题，教师引导学生得出：太阳光线可以看成平行光线，平行光线所形成的投影称为平行投影．注意：①平行投影中对应点的连线是相互平行的；②物体与投影的对应点的连线是相互平行的就说明是平行投影；③物体在不同时刻的太阳光下，不仅影子的大小在变，而且影子的方向也在改变．就我们生活的北半球而言，上午的影子的方向是由西向北变化，影子越来越短；下午的影子方向由北向东变化，影子越来越长．(2)课件出示：这三幅图是我国北方某地某天上午不同时刻的同一位置拍摄的．①在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由．②在同一时刻，两棵树影子的长度与它们的高度之间有什么关系？与同伴进行交流．学生观察、交流，得出结论：在同一时刻，两棵树的影子的长度与它们的高度成比例．教师进一步讲解平行投影的特点：①等高的物体垂直于地面放置时，在同一时刻的太阳光下，它们的影子一样长；②等长的物体平行于地面放置时，在太阳光下，它们的影子一样长，且等于物体本身的长度；③在太阳光下，不同时刻，同一地点，同一物体的影子的长度可能不同；④在太阳光下，同一时刻，同一地点，以同样的方式放置不同的物体，影子的长度与物体的长度成正比．2．正投影教师：平行光线与投影面垂直，这种投影称为正投影．如图所示：强调：(1)正投影是特殊的平行投影，它不可能是中心投影；(2)正投影中强调的是光线与投影面之间的关系，与物体的位置无关；(3)物体的正投影的形状、大小与物体相对于投影面的位置有关，它分物体与投影面平行、倾斜、垂直三种情况．三、举例分析例1小乐用一块矩形硬纸板在阳光下做投影试验，通过观察，发现这块矩形硬纸板在平整的地面上不可能出现的投影是()A．三角形B．线段C．矩形D．平行四边形分析：将矩形硬纸的板面与投影线平行时，形成的影子为线段；将矩形硬纸板与地面平行放置时，形成的影子为矩形；将矩形硬纸板倾斜放置形成的影子为平行四边形．例2(课件出示教材第130页例2)学生完成后给出答案，教师点评并引导学生得出画物体的平行投影的方法：先根据物体的投影确定光线，然后利用两个物体的顶端和各自影子的顶端的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定其影子．四、练习巩固1．教材第131页“做一做”．2．教材第132页“随堂练习”．五、小结1．通过本节课的学习，你有什么收获？2．平行投影的概念及其特点分别是什么？3．画物体平行投影的方法是什么？4．什么是正投影？六、课外作业教材第132～133页习题5.2第1～4题．太阳光与影子是日常生活中的常见现象，学生在其他课程的学习中已经积累了物体在太阳光下形成的影子的有关知识．而本节课是在学生学习了投影和中心投影这两个概念后，再一次给出了平行投影和正投影的概念．本节课的目的在于让学生通过众多实例进一步讨论物体在太阳光下所形成的影子的大小、形状、方向等几何知识．相比于灯光与影子，本节课的内容难度要大一些．仅仅依靠学生的想象力，还无法解决全部问题，因此本节课教师应利用课堂时间组织学生动手实践去体会太阳光与影子之间的关系．2视图1．会从投影的角度理解视图的概念，能说出基本几何体的三视图的形状．会画三棱柱、四棱柱的三视图．能根据几何体的俯视图画出其主视图和左视图．2．经历探索简单几何体及棱柱的三视图的过程，培养学生的空间想象能力及画图能力．3．经历由几何体的俯视图探索主视图和俯视图的过程，进一步发展学生的推理能力和空间感．重点掌握三视图的画法，能进行几何体和三视图之间的相互转化．难点几何体与三视图之间的相互转化．一、复习导入教师：什么是投影？什么是中心投影？什么是平行投影？什么是正投影？教师指名学生回答．二、探究新知1．主视图、俯视图、左视图的概念课件出示教材第134页图5－12，提出问题：(1)假设有一束平行光线从正面投射到图中的物体上，你能想象出它在这束平行光线下的正投影吗？把你想象的正投影画出来，并与同伴交流．(2)如果平行线光线从左面投射到图中的物体上，情况又如何？如果平行光线从上面投射到图中的物体上呢？学生独立画图，教师巡视指导，并讲解：用正投影的方法绘制的物体在投影面上的图形，叫做物体的视图．通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图；从上面得到的视图叫做俯视图．(正视图、左视图、俯视图统称为三视图)2．主视图、左视图、俯视图的画法学生活动：请同学们拿出事先准备好的直三棱柱、直四棱柱，根据你所摆放的位置经过想象，再抽象出这两个直棱柱的主视图、左视图和俯视图．学生分四人小组，合作学习．观察、画图、交流，上台演示．教师：请你将抽象出来的三种视图画出来，并与同伴交流．指名同学在黑板上画出其中一个几何体的主视图、左视图和俯视图，完成后提出问题：你认为他画得对不对？谈谈你的看法．学生积极举手回答，发表自己的看法．教师：当你手中的两个直棱柱摆放的角度变化时，它们的三种视图是否会随之改变？试一试．学生动手操作演示，教师巡视．课件出示一个长方体，提出问题：请画出这个长方体的主视图、左视图、俯视图．学生独立完成后，教师课件演示：对几何体进行正投影得到三视图．教师：将水平面、侧面、正面展开到同一平面，观察得到三种视图有什么位置关系？教师引导学生得出三种视图的位置关系：主视图在图纸的左上方；左视图在主视图的右方；俯视图在主视图的下方．教师：三种视图大小有什么规律？引导学生发现三种视图的大小对应关系：主视图与俯视图长对正，主视图与左视图高平齐，左视图与俯视图宽相等．教师强调长、宽、高的概念：从正面观察几何体．长是几何体从左到右的距离，宽是几何体从前到后的距离，高是几何体从上到下的距离．3．根据几何体的三视图，描述物体的形状课件出示教材第141页图5－24，图5－25，提出问题：你能在图5－25中找出与之对应的几何体吗？学生独立完成后汇报答案，教师点评．课件出示教材第141页图5－26，提出问题：你能想象出相应几何体的形状吗？学生独立思考，并小组内交流．三、举例分析例(课件出示教材第138页例题)学生独立完成后，教师点评，并引导学生得出三视图画法的注意事项：(1)注意物体摆放的位置；(2)明确三种视图的形状；(3)明确三种视图的大小；(4)注意实线与虚线的用法．四、练习巩固1．教材第136页“随堂练习”第1，2题．2．教材第139页“随堂练习”第1，2题．3．教材第142页“随堂练习”第1，2题．五、小结1．通过本节课的学习，你有什么收获？2．什么是三视图？3．说说三视图的画法及注意事项．六、课外作业1．教材第137页习题5.3第1，2题．2．教材第140页习题5.4第1，2题．3．教材第143页习题5.5第3题．本节课的内容为视图，主要是通过对由实物抽象出几何体的过程，发展学生的空间想象能力．在教学过程中通过具体活动，积累学生的观察、想象物体投影的经验．在画实物的视图时，必须首先对实物进行合理的抽象，即把实物抽象成相应的几何体，在此基础上再画其视图．而且也会根据三视图描述几何体的形状．通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中位置及各部分之间大小的对应关系，积累数学活动的经验．在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情．培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学．。
第1课时中心投影课时目标1.通过实例了解投影、中心投影的概念.2.在具体操作活动中,初步感受在点光源下物体影子的变化情况;在具体情境中了解在点光源下影响物体影子长度的一些因素;会进行中心投影的有关画图.3.通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.学习重点中心投影的概念及相关画图.学习难点根据物体的影子找光源.课时活动设计情境引入成影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动.(1)让学生尽可能多收集生活中各类成影现象(用电子图片形式呈现).(2)小组长整理所收集的图片(如图),统一规格要求,交给数学教师.要求学生通过观察真实成影现象(包括生活中观察的成影、视频看到的成影现象、上网调查的成影问题等),得到有关成影图片资源,收集的资源尽量多样化.在必要的情况下,教师可以对学生选择调查对象方面给予一定的指导,使调查更有实效性.小结:物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.设计意图:通过调查活动,指导学生利用现有手段获取有效信息,培养学生善于观察生活、乐于探索研究的学习品质及与他人合作交流的意识;而在本节课和下节课的学习活动中,学生通过对他们自己收集且感兴趣的问题展开学习,将极大地激发学生学习的积极性与主动性,提高教学的实效性.做一做取一些长短不等的小棒和三角形、矩形纸片,用手电筒(或台灯)等去照射这些小棒和纸片,观察它们的影子.(1)固定手电筒(或台灯),改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变手电筒(或台灯)的摆放位置和方向,它们的影子分别发生了什么变化?小结:手电筒、路灯和台灯的光线可以看成是从一个点发出的,这样的光线所形成的投影称为中心投影.设计意图:通过具体操作,使学生体会在点光源下物体影子的变化情况.在此基础上,引出中心投影的概念.典例精讲结合中心投影的特点,完成确定点光源方法的学习.例确定图中路灯灯泡所在的位置.教师:结合你们刚才对中心投影的理解,请在图中尝试找一下灯泡的位置.学生:动手探究.教师:走入学生巡视,捕捉教学资源,进行教学指导.根据学生反应情况,教师选择下列方式进行过程性点拨.1.在同一灯光下,物体的影子与物体上对应点的连线过灯泡所在的位置吗?2.如何找物体与影子上的对应点?3.找一对对应点可以确定灯泡的位置吗?4.能够找到灯泡位置的同学,请思考你确定灯泡位置的原理和刚才的具体操作步骤并尝试在图旁边写下来.根据学生反应的情况,教师使用实物投影展示,对下列情境进行过程性打断纠错.1.找错对应点.2.所画光线不进行适当延长,没有相交.3.所画光线不考虑实际背景,画入了地平线以下.4.找到灯泡位置,未用字母表示.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤(确保学生有资源可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行汇总发言(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明确对应点的正确找取是确定灯泡位置的关键.注意事项:教师要注意欲速则不达,放手让学生进行探究,当出现较严重的知识性问题或较多学生出现错误时,再适时进行过程性的纠错和点拨,留更多的知识点、能力点让学生在探究和合作交流中得以自我发现学习.教师板书正确答案.解:如图,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两线相交于点O.点O就是路灯灯泡所在的位置.设计意图:通过独立探究、合作交流,使学生对中心投影有更加深入的认识,并能够应用原理解决实际问题.议一议如图,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?那么什么情况下他们的影子一样长呢?请实际试一试,并与同伴交流.解:(1)高矮相同的两个人在这盏路灯下的影子不一定一样长.(2)高矮不同的两个人在这盏路灯下的影子有可能一样长.当他们到这盏路灯的距离一样时,他们的影子一样长.设计意图:让学生了解在点光源下影响物体影子长度的一些因素.巩固训练练习1两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置;(如图点O即为灯泡所在的位置)(2)画出图中表示婷婷影长的线段.(如图线段AB即为婷婷的影长)练习2请同学们在图中画出小红在走向路灯时三个时刻的影子的情况,并思考在中心投影现象中,物体离光源的远近的变化会对影子的长短带来怎样的变化.通过作图,引导学生发现中心投影,物体与光源距离的远近影响投影的长短.设计意图:通过练习1,进一步巩固学生对中心投影特点的认识,熟练找光源的方法;通过练习2,引导学生思考中心投影的各种情况.学生经历实践、探索的过程,既培养了学生的动手实践能力,积累了数学活动经验,又加深了对中心投影的了解.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第128页习题5.1第1,2,3题.2.七彩作业.第1课时中心投影1.投影:物体在光的照射下,在地面或其他平面上留下它的影子,就是投影.2.中心投影:从一个点出发的光线所形成的投影称为中心投影.3.例题、练习题.教学反思第2课时平行投影课时目标1.通过背景丰富的实例了解平行投影和正投影的概念.2.通过具体操作活动,初步感受太阳光下物体影子的变化情况;认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题.3.在具体情境中认识中心投影与平行投影的区别.4.经历操作、观察、分析、抽象、概括、想象、推理、交流等过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.学习重点通过具体操作和实际观察活动,认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题;在具体情境中认识中心投影与平行投影的区别.学习难点让学生经历操作与观察、演示与想象、直观与推理等过程,自己归纳总结出有关结论.课时活动设计情境引入太阳光成影现象调查(提前一周布置,利用周末时间完成)以4人合作小组为单位,开展调查活动.活动:取若干长短不等的小棒及三角形、矩形纸片,观察它们在太阳光下的影子.(1)固定投影面,改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变投影面的摆放位置和方向,它们的影子分别发生了什么变化?小结:太阳光线可以看成平行光线,平行光线所形成的投影称为平行投影.图1,图2表示的都是平行投影,其中图2中的平行光线与投影面垂直,这种投影称为正投影.图1图2注意事项:在体会物体在太阳光下形成的影子随着物体与投影面的相对位置关系的改变而改变时,尤其要让学生观察两类特殊位置时的情形:①小棒或纸片与投影面平行;②光线与投影面垂直.对于①,要让学生观察物体影子的形状和大小的特点(物体与其影子“全等”).对于②,要让学生观察“物体影子的形状和大小”随“物体与投影面的相对位置”变化而变化的规律,如当物体平行于投影面时情况如何,当物体倾斜于投影面时情况如何,当物体垂直于投影面时情况又如何等等.设计意图:通过具体操作,体会物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变,在此基础上引出平行投影与正投影的概念.提高学生观察生活的能力以及合作能力.在中心投影的学习后,自然对比中心投影与平行投影的异同,为本节课的学习创设学习氛围,提升本节课的学习效果.议一议1.如图所示的三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的.(1)在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.解:先后顺序为(丙)(乙)(甲).理由:太阳东升西落.在早晨,太阳位于正东方向,此时树的影子较长,影子位于树的正西方向.在上午,随着太阳位置的变化,树的影子的长度逐渐变短,树的影子也由正西方向向正北方向移动.(2)在同一时刻,两棵树影子的长度与它们的高度之间有什么关系?与同伴交流.解:在同一时刻,大树高度与其影长之比等于小树高度与其影长之比.2.教师课前整理太阳光成影现象调查,选择适合学生的资源进行多媒体展示,选1个小组代表结合照片与统计的数据表格对同一时刻.不同高度的物体的影子的长短的情况进行介绍,其他小组同学进行补充,使学生明晰同一时刻,不同高度的物体的影子的长短不相同,物高与影长之间存在“A物高∶A影长=B物高∶B 影长”.教师结合图片,适时引导学生运用相似的知识对原理进行解释.设计意图:通过两个问题的设置,让学生在亲身参与的基础上,进行展示及讨论交流,让学生初步学会本节课的研究内容,在小组讨论的基础上得出两个问题的答案,进一步培养学生探究知识的能力,体会到自主学习的乐趣,为学生以后更好地学习新知奠定基础.学生在探究完教师的问题后,教师出示课前准备的图片,让学生验证变化规律的成因,给学生一个完整的知识结构.典例精讲例某校墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图所示.你能画出此时乙木杆的影子吗?(2)在图中,当乙木杆移动到什么位置时,其影子刚好不落在墙上?(3)在(2)的情形下,如果此时测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?解:(1)如图1,连接DD',过点E作DD'的平行线,交AD'所在的直线于点E'.BE'就是乙木杆的影子.图1图2(2)如图2,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(即△BEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为△ADD'∽△BEE',所以,ADBE =AD'BE',即AD1.5=1.241.所以,甲木杆的高度为AD=1.5×1.241=1.86(m).设计意图:通过问题(1)深化学生所学知识,发现物体、影子、光线这三者之间,确定其中的两个因素即可确定第三个因素;通过问题(2),让学生学会动态看待投影问题;通过问题(3),使学生能够运用所探究到的知识解决实际问题,借助例题讲解的形式,让学生深入了解并运用上一环节所学的相关知识.巩固训练请完成以下两道题目,并与同伴交流你的方法.1.图中是两棵小树在同一时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?与同伴交流.解:如图即为所作,它们是灯光的光线.2.图中的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.解:太阳光下形成的,如图,旗杆的影子为线段AB.理由:过大树的顶端及其影子的顶端作一条直线,再过小树的顶端及其影子的顶端作一条直线,两条直线是平行的,因而是太阳光下形成的影子,过旗杆的顶端作一条与前面所作的两条直线中的任意一条平行的直线,其与地面相交,则以该交点和旗杆的底端为两个端点线段AB即为旗杆的影子.2.如图1,中间是一盏路灯,周围有一圈栏杆,图2,图3表示的是这些栏杆的阴影,但没有画完,请你把图2,图3补充完整.图1图2图3图4图5解:图2是中心投影,图3是平行投影.补充完整的图如图4,图5所示.设计意图:通过活动进一步巩固学生对平行投影和中心投影的认识,能熟练确定投影类型.经历实践探索、交流讨论的过程,培养学生的动手实践能力,积累数学活动经验,掌握投影现象的特点.课堂小结谈谈你的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括和表达能力.课堂8分钟.1.必做题:教材第132页习题5.2第1,3题;选做题:教材第133页习题5.2第4题.2.七彩作业.第2课时平行投影投影教学反思。
