九年级数学上册第五章投影与视图周周测15

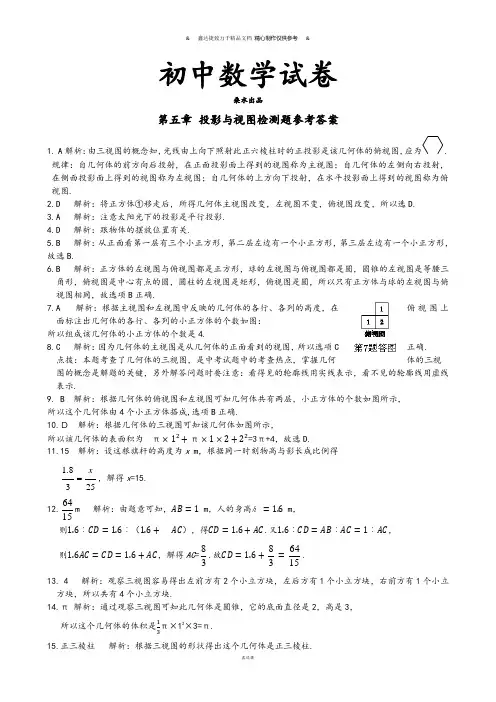

初中数学试卷 桑水出品第五章 投影与视图检测题参考答案1. A 解析：由三视图的概念知，光线由上向下照射此正六棱柱时的正投影是该几何体的俯视图，应为. 规律：自几何体的前方向后投射，在正面投影面上得到的视图称为主视图；自几何体的左侧向右投射，在侧面投影面上得到的视图称为左视图；自几何体的上方向下投射，在水平投影面上得到的视图称为俯视图.2.D 解析：将正方体①移走后，所得几何体主视图改变，左视图不变，俯视图改变，所以选D.3.A 解析：注意太阳光下的投影是平行投影.4.D 解析：跟物体的摆放位置有关.5.B 解析：从正面看第一层有三个小正方形，第二层左边有一个小正方形，第三层左边有一个小正方形，故选B.6.B 解析：正方体的左视图与俯视图都是正方形，球的左视图与俯视图都是圆，圆锥的左视图是等腰三角形，俯视图是中心有点的圆，圆柱的左视图是矩形，俯视图是圆，所以只有正方体与球的左视图与俯视图相同，故选项B 正确.7.A 解析：根据主视图和左视图中反映的几何体的各行、各列的高度，在俯视图上面标注出几何体的各行、各列的小正方体的个数如图：所以组成该几何体的小正方体的个数是4.8.C 解析：因为几何体的主视图是从几何体的正面看到的视图，所以选项C 正确.点拨：本题考查了几何体的三视图，是中考试题中的考查热点，掌握几何体的三视图的概念是解题的关键，另外解答问题时要注意：看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示.9. B 解析：根据几何体的俯视图和左视图可知几何体共有两层，小正方体的个数如图所示，所以这个几何体由4个小正方体搭成,选项B 正确.10.Ｄ 解析：根据几何体的三视图可知该几何体如图所示，所以该几何体的表面积为 π×12+π×1×2+22=3π+4，故选D.11.15 解析：设这根旗杆的高度为x m ，根据同一时刻物高与影长成比例得1.8325x ，解得x =15. 12.1564m 解析：由题意可知，AB =1 m ，人的身高ℎ=1.6 m ， 则1.6︰CD =1.6︰（1.6+ AC ），得CD =1.6+AC .又1.6︰CD =AB ︰AC =1︰AC ，则1.6AC =CD =1.6+AC ，解得AC =38.故CD =1.6+38=1564. 13. 4 解析：观察三视图容易得出左前方有2个小立方块，左后方有1个小立方块，右前方有1个小立方块，所以共有4个小立方块.14.π 解析：通过观察三视图可知此几何体是圆锥，它的底面直径是2，高是3，所以这个几何体的体积是13π×12×3=π.15.正三棱柱 解析：根据三视图的形状得出这个几何体是正三棱柱.16.3 解析:由主视图和左视图可以画出俯视图如图所示，可知正六边形的边长为2， 故a =3.17.18 解析：当n 取最大时，俯视图中各个位置小正方体的个数如图所示，可知共有18个.18.①②19.解：如图所示.20.解：（1）符合这个零件的几何体是直三棱柱.（2）如图，△ABC 是正三角形，CD ⊥AB ，CD =23，AC AD 21=， 在Rt △ADC 中，222CD AD AC +=，，）（）（2223221+=AC AC 解得AC =4.∴ S 表面积=4×2×3+2×12×4×2√3=24+8√3（cm 2）.21.解：由主视图可以看出，左列立方体最多为2个，右列立方体最多为3个，故x 和2的最大值为2，1和y 的最大值为3，从而x =1或x =2，y =3 .22. 解：最大值为12个，最小值为7个，俯视图如图所示.23. 解：该几何体的三种视图如图所示. 22222(334)20S a a a a =++=表，或222562520S a a a =⨯-⨯=表.24. 解：示意图如图所示.其中CD =2 m ，BD =21 m ，由CD ︰DE =1︰1.5，得DE =3 m.所以BE =BD +DE =21+3=24（m ）.又AB ︰BE =1︰1.5，即AB ︰24=1︰1.5,解得AB =16 .所以旗杆的高度为16 m.25. 解：（1）如图所示，连接A 与建筑物的顶点B 、C ， 发现在一条直线上 ，即视线被BM 挡住了，所以在A 点不能看到后面那座高大的建筑物N .（2）已知MN =203 m ，BM =10 m ，CN =30 m ，当CN 恰好被BM 挡住时，A ，B ，C 三点在同一条直线上，此时由BM ︰AM =CN ︰AN ，得10︰AM =30︰（AM+203），解得AM=103.所以当A点与M点的距离大于103m时，才能看到后面的N楼.26.解：（1）如图所示：主视图俯视图第26题答图（2）表面积=2（8×5+8×2+5×2）+4×π×6=2（8×5+8×2+5×2）+4×3.14×6 =207.36（cm2）．。

一、选择题1．如图，在直角坐标系中，点P （2，2）是一个光源．木杆AB 两端的坐标分别为（0，1），（3，1）．则木杆AB 在x 轴上的投影长为（ ）A ．3B ．5C ．6D ．7 2．如图的两个几何体分别由7个和6个相同的小正方体搭成，比较两个几何体的三视图，正确的是（ ）A ．仅主视图不同B ．仅俯视图不同C ．仅左视图不同D ．主视图、左视图和俯视图都相同 3．如图是一个几何体的三视图，根据图中提供的数据，计算这个几何体的表面积是（ ）A ．4860π+B ．4840π+C ．4830π+D ．4836π+ 4．如图，一个几何体的主视图和左视图都是边长为1的正方形，俯视图是一个圆，那么这个几何体的侧面积为（ ）A ．4πB ．2πC ．32πD ．π5．一个几何体是由一些大小相同的小正方体搭成的，其俯视图与左视图如图所示，则搭成该几何体的方式有（ ）种A ．2B ．3C ．5D ．6 6．如图是用4个同样大小正方体搭成的立体图形，从左面看，它应是下列图形中的（ ）A ．B ．C ．D ． 7．如图的几何体的俯视图是（ ）A ．B ．C ．D ． 8．如图是由6个完全相同的小正方体组成的立体图形，它的左视图是( )A ．B ．C ．D ． 9．如图是一个底面为正方形的几何体的实物图，则其俯视图为（ ）A．B．C．D．10．如图是一个由多个相同的小正方体堆成的几何体从上面看得到的平面图形，小正方形中的数字表示在该位置的小正方体的个数，那么从正面看该几何体得到的平面图形是（）A．B．C．D．11．如右图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位览的小立方体的个数，则从左面乔这个几何体所得到的图形是（）A．B．C．D．12．下列哪种影子不是中心投影（）A．皮影戏中的影子 B．晚上在房间内墙上的手影C．舞厅中霓红灯形成的影子 D．太阳光下林荫道上的树影二、填空题13．甲乙两人在太阳光下并行，乙的身高1.8m，他的影长是2.1m，甲比乙矮12cm，此刻甲的影长是_____．14．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数可以是________．15．一个几何体的三视图如图所示，则这个几何体是_____．16．下图是某天内，电线杆在不同时刻的影长，按先后顺序应当排列为:________.17．如图所示，身高1.5m的小华站在距路灯杆5m的C点处，测得她在灯光下的影长CD 为2.5m，则路灯的高度AB为_____米．18．如果一个几何体从某个方向看到的平面图形是圆，则该几何体可能是________ （至少填两种几何体）19．若干个桶装方便面摆放在桌子上，小明从三个不同方向看到的图形（分别是：主视图，左视图，和俯视图）如图所示，则这一堆方便面共有__________个20．如图是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图，若组成这个几何体的小正方体的块数为n，则n的最小值与最大值的和为______．三、解答题21．如图是一个几何体的三视图．（1）说出这个几何体的名称；（2）若主视图的宽为4cm ，长为7cm ，左视图的宽为3cm ，俯视图为直角三角形，其中斜边长为5cm ，求这个几何体中所有棱长的和，以及它的表面积和体积．【答案】（1）三棱柱；（2）所有棱长的和为45cm ；表面积为296cm ；体积为342cm【分析】（1）根据三视图可以判断该几何体是三棱柱；（2）根据三视图和直三棱柱各棱长的关系求出各棱长，再根据表面积和体积公式计算即可．【详解】解：（1）根据三视图，这个几何体是三棱柱 ；（2）由题意，棱长的和：()4232527345cm ⨯+⨯+⨯+⨯= ，表面积：()()24322345796cm⨯÷⨯+++⨯=， 体积：()3432742cm ⨯÷⨯=，答：所有棱长的和为45cm ；表面积为296cm ；体积为342cm ．【点睛】本题考查由三视图判断几何体、求棱柱的表面积和体积，熟记常见几何体的三视图，掌握三视图与几何体的各棱长关系是解答的关键．22．“如图是由10个同样大小的小正方体搭成的几何体，（1）请分别画出它的主视图和左视图．（2）如果在这个几何体的表面喷上黄色的漆（底面不涂色），有_________个小正方体只有两面黄色，有_________个小正方体只有三面黄色，（3）在俯视图和左视图不变的情况下，你认为最多还可以添加_________个小正方体．【答案】（1）见解析；（2）2,3；（3）4【分析】（1）主视图从左至右每列个数分别为3、1、2，左视图左至右每列个数分别为3、2、1． （2）注意题干中的底面不涂色，涂2面的在第一层后面最左面的2个，涂3面的在中间层的后面的左面和第一层的最中间以及第一层的最后最右面，一共3个．（3）要使俯视图和左视图不变，可以在第二列，第二层和第三层的3个空缺处添加，第三层第三列的最上面也可添加．【详解】（1）（2）设由下到上分别是第一层到第三层，由左到右分别是第一列到第三列，有前到后分别是第一行到第三行．有2个面是黄色的应为第一层第一列第三行和第一层第二列第三行的2个小正方体．有3个面是黄色的应为第二层第一列第三行、第一层第二列第二行和第一层第三列第三行的3个小正方体．故答案为2,3．（3）要使俯视图和左视图不变，可添加至第二层第二列第二行、第二层第二列第三行、第三层第二列第三行、第三层第三列第三行．所以可添加4个小正方体．故答案为4．【点睛】本题主要考查作三视图．利用空间想象能力，并把几何体按空间排序来解决问题．23．如图是由四个大小相同的小正方体搭成的一个立体图形，画出从正面，从上面，从左面三个方向看到的立体图形的形状图．【答案】见解析【分析】观察图形可知，从正面看到的图形是两层：下层3个正方形，上层1个靠中间；从左面看到的图形是2层：下层2个正方形，上层1个靠左边；从上面看到的图形是两行：后面一行3个正方形，前面一行1个正方形靠左边，据此即可画图【详解】解：如图【点睛】此题考查了从不同方向观察几何体，锻炼了学生的空间想象力和抽象思维能力．24．一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），求这个零件的表面积．【答案】900cm 2【分析】由题意可得这个零件是长方体，再根据长方体的表面积公式解答即可．【详解】解：由题意可得：这个零件是长方体，且这个零件的表面积=()2101221015212152900cm⨯⨯+⨯⨯+⨯⨯=．答：这个零件的表面积是900cm 2．【点睛】本题考查了几何体的三视图和长方体表面积的计算，正确理解题意、明确求解的方法是关键．25．如图是由8个相同的小正方体组成的一个几何体（1）画出几何体从正面看、左面看、上面看的形状图；（2）现量得小立方体的棱长为2cm ，现要给该几何体表面涂色（不含底面），求涂上颜色部分的总面积．【答案】（1）见解析 （2）2116cm【分析】（1）分别画出几何体图即可；（2）根据题意得涂上颜色的总面积为正反面面积，左右两侧面积，和向上一侧面积，求出总小正方形个数乘以面积即可．【详解】（1）从正面看；从左面看；从上面看．（2）（6×2＋6×2＋5）×2×2＝116（cm2）答：涂色部分面积为116cm2．【点睛】本题考查了立体图形的三视图，及表面积的求法，正确理解三视图的概念，并形成空间图形观念是解题关键．26．一作图题：下列物体是由六个小正方体搭成的，请在下列网格中分别画出从正面、左面、上面看到的立体图形的形状．【答案】答案见解析【分析】根据主视图，左视图，俯视图定义，首先运用形体分析法把组合体分解为若干个形体，确定它们的组合形式，判断形体间邻接表面是否处于共面、相切和相交的特殊位置；然后逐个画出形体的三视图．【详解】【点睛】本题考查了三视图的作图，三视图是主视图、俯视图、左视图的统称，从物体的前面向后面投射所得的视图称主视图，从物体的上面向下面投射所得的视图称俯视图，从物体的左面向右面投射所得的视图称左视图．【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【分析】利用中心投影，延长PA 、PB 分别交x 轴于A′、B′，作PE ⊥x 轴于E ，交AB 于D ，如图，证明△PAB ∽△PA′B′，然后利用相似比可求出A'B'的长．【详解】延长PA 、PB 分别交x 轴于A ′、B ′，作PE ⊥x 轴于E ，交AB 于D ，如图∵P （2，2），A （0，1），B （3，1）．∴PD ＝1，PE ＝2，AB ＝3，∵AB ∥A ′B ′，∴△PAB ∽△PA ′B ′， ∴AB AD A B AE =''，即312A B ='' ∴A ′B ′＝6，故选：C ．【点睛】 本题考查了中心投影和三角形相似，引出辅助线利用三角形相似的性质求解是本题的关键．2．D解析：D【分析】分别画出所给两个几何体的三视图，然后比较即可得答案．【详解】第一个几何体的三视图如图所示：第二个几何体的三视图如图所示：观察可知这两个几何体的主视图、左视图和俯视图都相同，故选D．【点睛】本题考查了几何体的三视图，正确得出各几何体的三视图是解题的关键．3．A解析：A【分析】首先根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，之后根据每个面分别求出表面积，再将面积进行求和，即可求出答案．【详解】解：∵根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，∴该几何体的上、下表面积为：22133S =2πr =2π4=24π44⨯⨯⨯⨯⨯，该几何体的侧面积为：233S =2462πr h=48+2π46=48+36π44⨯⨯+⨯⨯⨯⨯⨯， ∴总表面积为：12S=S +S =4860π+，故选：A ．【点睛】本题考查了几何体的表面积，解题的关键在于根据三视图判断出几何体的形状，并把每个面的面积分别计算出来，掌握圆、长方体等面积的计算公式也是很重要的．4．D解析：D【分析】这个几何体的侧面是以底面圆周长为长、圆柱体的高为宽的矩形，根据矩形的面积公式计算即可．【详解】根据三视图可得几何体为圆柱，圆柱体的侧面积=底面圆的周长⨯圆柱体的高=11ππ⨯⨯= 故答案为：D ．【点睛】本题考查了圆柱体的侧面积问题，掌握矩形的面积公式是解题的关键．5．C解析：C【分析】根据几何体的俯视图与左视图，可得搭成该几何体的叠加方式，进而即可得到答案．【详解】由题意得：搭成该几何体（俯视图中小正方形中的数字表示在该位置上的小正方体块）的个数的方式如下：，故选C ．【点睛】本题主要考查几何体的三视图，掌握三视图的定义，是解题的关键．6．A解析：A【分析】从左面观察三个正方形的形状即可解答．【详解】解：从左面看，共有2列，左边一列是两个正方形，右边是一个正方形，且下齐．故答案为A．【点睛】本题考查了立体图形的三视图，理解三视图的概念以及较好的空间思维能力是解答本题的关键.7．C解析：C【分析】安装几何体三视图进行判断即可；【详解】解：本几何体的俯视图是后排有三个，前排有两个，即答案为C.【点睛】本题主要考查了简单几何体的三视图，掌握是从物体正面、左面和上面看物体以及较好的空间思维能力是解答本题的关键.8．D解析：D【分析】从正面看所得到的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．【详解】左视图有2层3列，第一层有3个正方形，第二层有一个正方形；每列上正方形的分布从左到右分别是2，1，1个．故选D．【点睛】此题主要考查了三视图，关键是把握好三视图所看的方向．属于基础题，中考常考题型．9．D解析：D【解析】【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：从上面看易得到被一条直线分割成两个长方形的正方形．故选D．【点睛】本题考查三视图的知识，俯视图是从物体的上面看得到的视图．10．C解析：C【解析】【分析】找到从正面看所得到的图形即可．解：俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右的列数分别是1，2，2．故选：C．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力.11．D解析：D【分析】从正面看，得到从左往右2列正方形的个数依次为3， 3；从左面看得到从左往右2列正方形的个数依次为5，1，依此画出图形即可．【详解】解：由题意知：该几何体为：故从左面看为：故选D.【点睛】本题考查三视图，解题关键是得到每列正方形的具体的数目为这列正方体的最多数目．12．D解析：D【解析】【分析】根据中心投影的性质，找到不是灯光的光源即可．【详解】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有B选项得到的投影为平行投影，所以太阳光下林荫道上的树影不是中心投影.故选：D．解决本题的关键是理解中心投影的形成光源为灯光．二、填空题13．96m【分析】根据同一时刻两人的身高与影长成正比列出算式求得甲的影长即可【详解】解：∵同一时刻两人的身高与影长成正比∴18：21＝（18﹣012）：甲的影长解得：甲的影长＝196故答案为196m【点解析：96m【分析】根据同一时刻两人的身高与影长成正比列出算式求得甲的影长即可．【详解】解：∵同一时刻两人的身高与影长成正比，∴1.8：2.1＝（1.8﹣0.12）：甲的影长，解得：甲的影长＝1.96，故答案为1.96m．【点睛】考查了相似三角形的应用及平行投影的知识，解题的关键是了解同一时刻两人的身高与影长成正比．14．【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个解析：8、9、10【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】从俯视图可以看出，下面的一层有6个，由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个，另一个上放1或2个；所以小立方块的个数可以是6+2=8个，6+2+1=9个，6+2+2=10个．故答案为8、9、10．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．15．三棱柱【解析】试题分析：如图所示根据三视图的知识可使用排除法来解答解：根据俯视图为三角形主视图以及左视图都是矩形可得这个几何体为三棱柱故答案为三棱柱考点：由三视图判断几何体解析：三棱柱试题分析：如图所示，根据三视图的知识可使用排除法来解答．解：根据俯视图为三角形，主视图以及左视图都是矩形，可得这个几何体为三棱柱，故答案为三棱柱．考点：由三视图判断几何体．16．DABC【解析】试题分析：根据北半球上太阳光下的影子变化的规律易得答案试题解析：DABC．【解析】试题分析：根据北半球上太阳光下的影子变化的规律，易得答案．试题根据北半球上太阳光下的影子变化的规律，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．可得顺序为DABC．考点：平行投影．17．5【解析】【分析】由于人和地面是垂直的即和路灯平行构成相似三角形根据对应边成比例列方程解答即可【详解】解：∵CE∥AB∴△ADB∽△EDC∴AB：CE＝BD：CD即AB：15＝75：25解得：AB＝解析：5．【解析】【分析】由于人和地面是垂直的，即和路灯平行，构成相似三角形．根据对应边成比例，列方程解答即可．【详解】解：∵CE∥AB，∴△ADB∽△EDC∴AB：CE＝BD：CD即AB：1.5＝7.5：2.5解得：AB＝4.5m．即路灯的高度为4.5米．故答案为4.5【点睛】考查相似三角形的应用，只要是把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程求出路灯的高度，体现了转化的思想．18．圆锥圆柱球【解析】只要几何体的三视图中得一个视图是圆即可找到视图中有圆的几何体即可解：视图中有圆的几何体有圆锥圆柱球等故答案为圆锥圆柱球解析：圆锥、圆柱、球【解析】只要几何体的三视图中得一个视图是圆即可找到视图中有圆的几何体即可解：视图中有圆的几何体有圆锥，圆柱，球等．故答案为圆锥、圆柱、球．19．5【分析】利用三视图得到排数及列数即可得到答案【详解】由三视图可知此摆放体有两排第一排有一列第二排有两列第一排一列有一个第二排两列分别有两个∴1+2+2=5个故答案为：5【点睛】此题考查三视图的应用解析：5【分析】利用三视图得到排数及列数，即可得到答案.【详解】由三视图可知，此摆放体有两排，第一排有一列，第二排有两列，第一排一列有一个，第二排两列分别有两个，∴1+2+2=5个，故答案为：5.【点睛】此题考查三视图的应用，会看三视图的组成特点及分析得到排数列数是解题的关键. 20．26【分析】从俯视图中可以看出最底层小正方体的个数及形状由主视图可以看出每一列的最大层数和个数从而算出总的个数【详解】解：根据主视图和俯视图可知该几何体中小正方体最少分别情况如下：故n的最小值为1+解析：26【分析】从俯视图中可以看出最底层小正方体的个数及形状，由主视图可以看出每一列的最大层数和个数，从而算出总的个数【详解】解：根据主视图和俯视图可知，该几何体中小正方体最少分别情况如下：故n的最小值为1+1+1+1+3+2+1=10，该几何体中小正方体最多分别情况如下：该几何体中小正方体最大值为3+3+3+2+2+2+1=16，故最大值与最小值得和为10+16=26故答案为：26【点睛】本题主要考查了由三视图判断几何体中小正方体的个数问题，可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的可能个数．三、解答题21．无22．无23．无24．无25．无26．无。

一、选择题1．在同一时刻的太阳光下，小刚的影子比小红的影子长，那么，在晚上同一路灯下（）A．不能够确定谁的影子长B．小刚的影子比小红的影子短C．小刚跟小红的影子一样长D．小刚的影子比小红的影子长2．如图所示的几何体的主视图是（）A．B．C．D．3．将如图的R t ABC绕直角边旋转一周，所得几何体的正投影是（）A．直角三角形B．等腰三角形C．等边三角形D．圆4．如图所示，该几何体的俯视图为（）A．B．C．D．5．如图所示的物体组合，它的左视图是（）A．B．C．D．6．如图，是由一些相同的小正方形围成的立方体图形的三视图，则构成这种几何体的小正方形的个数是（）A．4 B．6 C．9 D．127．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的正视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为（）A．13个B．16个C．19个D．22个8．如图是某零件的模型，则它的左视图为（）A．B．C．D．9．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．10．下列四个几何体中，从正面看得到的平面图形是三角形的是（）A．B．C．D．11．桌上摆放着一个由相同正方体组成的组合体，其俯视图如图所示，图中数字为该位置小正方体的个数，则这个组合体的左视图为（）A．B．C．D．12．下列说法正确的是（）A．三角形的正投影一定是三角形B．长方体的正投影一定是长方形C．球的正投影一定是圆D．圆锥的正投影一定是三角形二、填空题13．如图是两棵小树在同一时刻的影子，那么图①是________投影，图②是________投影．14．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数可以是________．15．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积_____．16．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积为___________．17．由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是______个．18．如图所示是某种型号的正六角螺母毛坯的三视图，则它的侧面积为2cm．19．如图1所示的是由8个相同的小方块组成的几何体，它的三个视图都是22的正方形若拿掉若干个小方块后，从正面和左面看到的图形如图2所示，则可以拿掉小方块的个数为_____．20．如图，这是一个长方体的主视图和俯视图，由图示数据(单元：cm)可以得出该长方体的体积是______cm3.三、解答题21．如图是由若干个大小相同的小正方体搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．【答案】见解析【分析】根据几何体的三视图（主视图、左视图、俯视图）的定义即可得．【详解】画图如下：【点睛】本题考查了三视图，熟练掌握三视图的画法是解题的关键．22．如图是由8个相同的小立方体组成的一个几何体，请分别画出这个几何体从左面、从上面看到的形状图．【答案】见解析.【分析】左视图有3列，每列小正方形数目分别为2，3，1；俯视图有3列，每列小正方形数目分别为2，1，2．【详解】如图所示：【点睛】本题考查几何体的三视图画法，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形.23．如图是由9个相同的棱长为2cm小立方体组成的一个几何体（1）请利用下方网格画出这个几何体的从正面看到主视图、从左面看到的左视图和从上面看到的俯视图（一个网格为小立方体的一个面）．（2）计算这个堆积几何体的表面积（含底面）．【答案】（1）见解析；（2）144cm2【分析】（1）主视图有3列，每列小正方形数目分别为2，3，1；左视图有3列，每列小正方形数目分别为3，1，2；俯视图有3列，每列小正方形数目分别为1，3，2；（2）分别求出各个方向的小正方形的个数，进一步即可求解．【详解】解：（1）如图所示：（2）6×6×(2×2)＝144（cm2）．故这个堆积几何体的表面积（含底面）是144cm2．【点睛】本题考查了简单组合体的三视图及求小立方块堆砌图形的表面积．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线画成实线，看不见的轮廓画成虚线，不要漏掉．24．一个几何体由一些大小相同的小立方块组成，从正面和从上面看到的几何体的形状图如图所示.(1)若组成这个几何体的小立方块的个数为n，请你写出n的所有可能值(2)请你画出从左面看到的几何体所有可能的形状图【答案】（1）n=8，9，10，11；（2）见解析【分析】（1）分析题意可知几何体最底一层有5个正方体，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，分别求和即可得到答案；（2）根据形状图的定义画出图形即可．【详解】解：（1）∵俯视图有5个正方形，∴几何体的最底层有5个正方体，由主视图可知，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，∴组成该几何体的小正方体的个数为：①5+2+1=8；②5+3+1=9；③5+3+2=5+4+1=10；④5+4+2=11∴n=8，9，10，11．(2)从左面看到的形状图有以下5种情形：【点睛】本题考查了由三视图判断几何体，由三视图想象几何体的形状，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．25．如图，这是一个由小立方块塔成的几何体从上面看到的形状图，小正方形中的数字表示该位置的小立方块的个数.请你画出它从正面、从左面看到的形状图.【答案】见解析 【分析】分别利用小立方块的个数得出其形状，进而画出左视图与主视图. 【详解】 解：如图所示：【点睛】本题考查了作三视图，正确想象出立体图形的形状是解题的关键.26．学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图，在同一时间，身高为1.6m 的小明()AB 的影子BC 长是3m ，而小颖()EH 刚好在路灯灯泡的正下方H 点，并测得6m HB ． （1）请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G ； （2）求路灯灯泡的垂直高度GH ；（3）如果小明沿线段BH 向小颖（点H ）走去，当小明走到BH 中点B 1处时，请在图中画出此时小明的影长B 1C 1，并求B 1C 1的长；【答案】（1）见解析；（2）路灯灯泡的垂直高度GH 是4.8m ；（3）小明的影子11B C 的长是32m ． 【分析】（1）根据题意，连接CA ，HE 并延长相交于点G ，即为所求路灯灯泡的位置，作出图形即可；（2）根据题意得到△ABC∽△GHC ，根据相似三角形的性质得到AB BC GHHC=，代入即可求出答案，（3）与（2）类似得到△111A B C∽△GH1C，根据相似三角形的性质推出11111A B B CGH HC=，代入即可求出答案，连接G1A延长交HC于点1C，即得小明的影子．【详解】（1）如图，连接CA，HE并延长相交于点G，即为所求路灯灯泡的位置，作出图形即可；（2）由题意得：易得△ABC∽△GHC，∴AB BCGH HC=，∴ 1.636+3GH=，解得：GH=4.8，答：路灯灯泡的垂直高度GH是4.8m；故答案为：4.8；（3）连接G1A延长交HC于点1C，则1B1C即为小明的影子，在（1）中作图即得，与（2）类似，易证△111A B C∽△GH1C，∴11111A B B CGH HC=，设11B C长为xm，1B为HB的中点，则1.64.83xx=+，解得：x=32，即11B C=32m，答：小明的影子11B C的长是32m；故答案为：32．【点睛】本题主要考查了相似三角形的性质，相似三角形的应用，解一元一次方程等知识点的理解和掌握，把实际问题转化成数学问题是解此题的关键，题型较好，用的数学思想是转化的思想．【参考答案】***试卷处理标记，请不要删除一、选择题1．A解析：A【分析】在同一路灯下由于两人所在位置不同，因此影长也不同，所以无法判断谁的影子长．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选：A．【点睛】本题综合考查了平行投影和中心投影的特点及规律，正确理解平行投影和中心投影的特点和规律是解题的关键．2．A解析：A【分析】找到从几何体的正面看所得到的图形即可．【详解】解：主视图是一个“L”形的组合图形．故选：A．【点睛】此题考查几何体的三视图，掌握几何体三视图观察的方位及图形形状是解题的关键．3．B解析：B【分析】首先得到旋转后得到的几何体，找到从正面看所得到的图形即可．【详解】解：Rt△ABC绕直角边AC旋转一周，所得几何体是圆锥，而圆锥的正投影（主视图）是等腰三角形，故选：B．【点睛】本题考查了平行投影，解题的关键是掌握正投影的概念．4．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一些等宽的矩形，其中有两条宽是虚线，故选：C．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．5．D解析：D【分析】通过对简单组合体的观察，从左边看圆柱是一个长方形，从左边看正方体是一个正方形，但是两个立体图形是并排放置的，正方体的左视图被圆柱的左视图挡住了，只能看到长方形，邻边用虚线画出即可．【详解】从左边看圆柱的左视图是一个长方形，从左边看正方体的左视图是一个正方形，从左边看圆柱与正方体组合体的左视图是一个长方形，两图形的邻边用虚线画出，则如图所示的物体组合的左视图如D选项所示，故选：D．【点睛】本题考查了简单组合体的三视图．解答此题要注意进行观察和思考，既要丰富的数学知识，又要有一定的生活经验和空间想象力．6．D解析：D【分析】根据三视图，得出立体图形，从而得出小正方形的个数．【详解】根据三视图，可得立体图形如下，我们用俯视图添加数字的形式表示，数字表示该图形俯视图下有几个小正方形则共有：1+1+1+2+2+2+1+1+1=12故选：D【点睛】本题考查三视图，解题关键是在脑海中构建出立体图形，建议可以如本题，通过在俯视图上标数字的形式表示立体图形帮助分析．7．A解析：A【分析】由几何体的正视图和俯视图，我们可以判断出这个几何体由一些相同的小正方体构成，其中根据俯视图我们可以判断该几何体共有7摞小正方体组成，然后根据主视图推算每摞小正方体的最少个数，即可得到答案．【详解】根据俯视图我们可以判断该几何体共有7摞小正方体组成，根据正视图，可得：左边2摞，最高层数为3，故小正方体最少有3+1=4个，中间2摞，最高层数为2，故小正方体最少有2+1=3个，右边3摞，最高层数为4，故小正方体最少有4+1+1=6个，故小正方体最少有13个．故选A．【点睛】本题主要考查几何体的三视图，掌握三视图的定义，是解题的关键．8．D解析：D【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．【详解】从左面看去，是两个有公共边的矩形，如图所示：故选：D．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．9．C解析：C【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．10．B解析：B【分析】依次分析每个几何体的主视图，即可得到答案.【详解】A.主视图为矩形，不符合题意；B.主视图为三角形，符合题意；C.主视图为矩形，不符合题意；D.主视图为矩形，不符合题意.故选：B.【点睛】此题考查几何体的三视图，掌握每一个几何体的三视图的图形是解题关键.11．D解析：D【分析】根据从左边看到的图形是左视图解答即可.【详解】由俯视图可知，该组合体的左视图有3列，其中中间有3层，两边有2层，故选D.【点睛】本题考查了简单组合体的三视图，从左边看到的图形是左视图.12．C解析：C【解析】【分析】根据正投影是垂直照射物体时所看到的平面图形,特别要注意这与物体的摆放有直接的关系,由此分析各选项即可得解.【详解】A. 三角形的正投影不一定是三角形，错误B. 长方体的正投影不一定是长方形，错误C. 球的正投影一定是圆，正确D. 圆锥的正投影不一定是三角形，错误故选C.【点睛】此题主要考察了正投影的概念:光线垂直照射物体所看到的平面图形叫做正投影;一个物体的正投影与物体的摆放有直接的关系.二、填空题13．平行中心【解析】【分析】两物体若是平行投影则等比例放大或缩小中心投影则不同【详解】图①是平行投影图②是中心投影故答案为：平行中心【点睛】本题考查了平行投影和中心投影的知识关键是掌握平行投影和中心投影解析：平行中心【解析】【分析】两物体若是平行投影，则等比例放大或缩小，中心投影则不同．【详解】图①是平行投影，图②是中心投影．故答案为：平行、中心．【点睛】本题考查了平行投影和中心投影的知识，关键是掌握平行投影和中心投影的特点与不同．14．【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个解析：8、9、10【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】从俯视图可以看出，下面的一层有6个，由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个，另一个上放1或2个；所以小立方块的个数可以是6+2=8个，6+2+1=9个，6+2+2=10个．故答案为8、9、10．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．15．5【分析】先得出从上面看所得到的图形再求出俯视图的面积即可【详解】从上面看易得第一行有1个正方形第二行有3个正方形第三行有1个正方形共5个正方形s所以面积为5故答案为5【点睛】本题考查了三视图的知识解析：5【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【详解】从上面看易得第一行有1个正方形，第二行有3个正方形，第三行有1个正方形，共5个正方形，s所以面积为5．故答案为5．【点睛】本题考查了三视图的知识，熟知俯视图是从物体的上面看得到的视图是解决问题的关键. 16．cm2【解析】根据三视图得到圆锥的底面圆的直径为6cm即底面圆的半径为3cm圆锥的高为4cm所以圆锥的母线长==5所以这个圆锥的侧面积=π×3×5=15π（cm2）故答案为15πcm2解析：15πcm2【解析】根据三视图得到圆锥的底面圆的直径为6cm，即底面圆的半径为3cm，圆锥的高为4cm，所以圆锥的母线长，所以这个圆锥的侧面积=π×3×5=15π（cm2）．故答案为15πcm2．17．11【解析】解：综合主视图和俯视图该几何体的底面最多应该有3+2=5个小正方体第二层最多有3个小正方体第三层最多有3个小正方体因此组成这个几何体的小正方体最多块数是5+3+3=11个故答案为11点睛解析：11【解析】解：综合主视图和俯视图，该几何体的底面最多应该有3+2=5个小正方体，第二层最多有3个小正方体，第三层最多有3个小正方体，因此组成这个几何体的小正方体最多块数是5+3+3=11个．故答案为11．点睛：本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．18．36【分析】正六角螺母侧面为6个相同的长方形求出每个长方形的面积即可得出它的侧面积【详解】2×3=6cm26×6=36cm2故答案为：36【点睛】本题主要考查正六棱柱的三视图将三视图上边的长度转化为解析：36【分析】正六角螺母侧面为6个相同的长方形，求出每个长方形的面积，即可得出它的侧面积．【详解】2×3=6cm2，6×6=36cm2．故答案为：36．【点睛】本题主要考查正六棱柱的三视图，将三视图上边的长度转化为正六棱柱对应边的长度是解题关键．19．4或5【分析】根据正面和左面看到的图形可知上面一层必须保留左后面的正方体上层其它的正方体拿掉下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体另外两个保留据解析：4或5【分析】根据正面和左面看到的图形可知，上面一层必须保留左后面的正方体，上层其它的正方体拿掉，下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体，另外两个保留，据此作答即可．【详解】解：根据题意，拿掉若干个小立方块后，从正面和左面看到的图形如图2所示，所以可拿掉的小方块的个数可为5个或4个．故答案为：4或5．【点睛】本题考查了简单组合体的三视图．主要考查学生的空间想象能力．20．24【分析】根据主视图和俯视图求出长方体的长宽高即可解题【详解】解：由主视图可知长方体长为4高为3由俯视图可知长方体宽为2∴长方体体积==24cm3【点睛】本题考查了利用三视图求立体图形的体积属于简解析：24【分析】根据主视图和俯视图求出长方体的长宽高即可解题.【详解】解：由主视图可知长方体长为4,高为3,由俯视图可知长方体宽为2,⨯⨯=24 cm3∴长方体体积=432【点睛】本题考查了利用三视图求立体图形的体积,属于简单题,看懂三视图是解题关键.三、解答题21．无22．无23．无24．无25．无26．无。

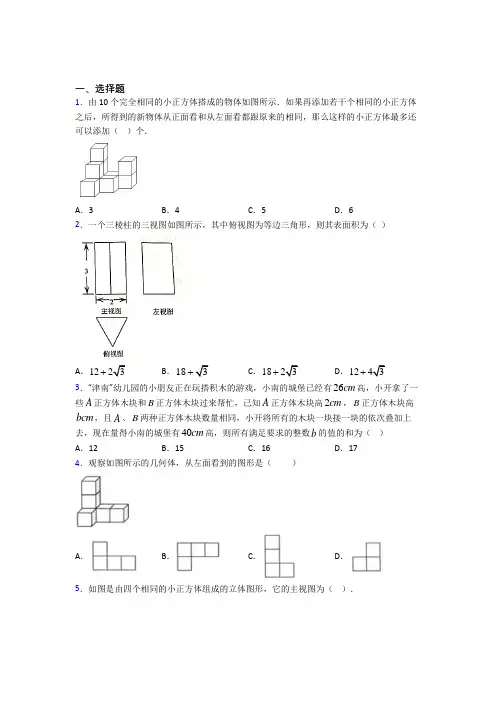

一、选择题1．由10个完全相同的小正方体搭成的物体如图所示．如果再添加若干个相同的小正方体之后，所得到的新物体从正面看和从左面看都跟原来的相同，那么这样的小正方体最多还可以添加（ ）个．A ．3B ．4C ．5D ．62．一个三棱柱的三视图如图所示，其中俯视图为等边三角形，则其表面积为（ ）A ．1223+B ．183+C ．1823+D ．1243+ 3．“津南”幼儿园的小朋友正在玩搭积木的游戏，小南的城堡已经有26cm 高，小开拿了一些A 正方体木块和B 正方体木块过来帮忙，已知A 正方体木块高2cm ，B 正方体木块高bcm ，且A 、B 两种正方体木块数量相同，小开将所有的木块一块接一块的依次叠加上去，现在量得小南的城堡有40cm 高，则所有满足要求的整数b 的值的和为（ ） A ．12 B ．15 C ．16 D ．174．观察如图所示的几何体，从左面看到的图形是（ ）A ．B ．C ．D ． 5．如图是由四个相同的小正方体组成的立体图形，它的主视图为（ ）．A．B．C．D．6．如图，由一些完全相同的小正方体搭成的几何体的左视图和俯视图，则这个几何体的主视图不可能是（）A．B．C．D．7．如图，长方体的底面是长为4cm、宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，则这个长方体的体积等于( )A．324cm12cm D．3 6cm B．38cm C．38．如下图所示是由一些大小相同的小正方体构成的三种视图，那么构成这个立体图的小正方体的个数是（）A．6 B．7 C．8 D．99．如图是某兴趣社制作的模型，则它的俯视图是（）A．B．C．D．10．一个物体如图所示，它的俯视图是（）A．B．C．D．11．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．12．下列哪种影子不是中心投影（）A．皮影戏中的影子 B．晚上在房间内墙上的手影C．舞厅中霓红灯形成的影子 D．太阳光下林荫道上的树影二、填空题13．已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的所有侧面积之和为_____．14．如图，在一面与地面垂直的围墙的同侧有一根高13米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，数学兴趣小组的同学进行了如下测.某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为3米，落在地面上的量影子BF的长为8米，而电线杆落在围墙上的影子GH的长度为3.5米，落在地面上的影子DH的长为6米，依据这些数据，该小组的同学计算出了电线杆的高度是______米.15．一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为，则a的值为__________.16．如图，太阳光线与地面成60 的角，照在地面的一只排球上，排球在地面的投影长是143cm，则排球的直径是___________cm；17．如图，小明从路灯下A处，向前走了5米到达D处，行走过程中，他的影子将会(只填序号)________．①越来越长，②越来越短，③长度不变．在D处发现自己在地面上的影子长DE是2米，如果小明的身高为1.7米，那么路灯离地面的高度AB是________米．cm．18．如图所示是某种型号的正六角螺母毛坯的三视图，则它的侧面积为219．如图是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图，若组成这个几何体的小正方体的块数为n ，则n 的最小值与最大值的和为______．20．直角三角形的两条边的长分别是3cm 和4cm ，以直角边所在的直线为轴，将三角形旋转一周，所得几何体的俯视图的面积是__________．三、解答题21．如图是一个正三棱柱及俯视图：（1）请分别画出它的主视图、左视图；（2）若4AC =，6AA '=，则左视图的面积为_____________．【答案】（1）见解析；（2）123【分析】（1）观察图形，根据主视图和左视图的定义即可画出图形，注意看不见的线用虚线； （2）过点B 作BD ⊥AC 于点D ，左视图的面积等于BD 乘棱柱的高，利用勾股定理求得BD 即可．【详解】（1）作图如下：（2）如图，∵是正三棱柱，∴△ABC 为等边三角形，AB =AC =4，过点B 作BD ⊥AC 于点D ，∵4AC =，∴2AD =，4AB AC ==， ∴2223BD AB AD =-=，则左视图的面积为236123⨯=．【点睛】本题考查简单的几何体的三视图，三视图的面积的计算，本题是一个易错题，易错点在将侧视图的宽看成底边的边长．22．已知一个几何体的三视图如图所示，描述该几何体的形状，并根据图中数据计算它的表面积．（结果精确到1cm 2）【答案】6021cm 2【分析】根据主视图和侧视图为一个长方形，而俯视图都为一个等腰直角三角形形，故这个几何体为一个直三棱柱．表面积=2个直角边为底长方形的面积+2个等腰直角三角形的面积+1个斜边为底的大长方形面积．【详解】解：∵有2个视图为长方形，∴该几何体为柱体，∵第3个视图为直角三角形，∴该柱体为直三棱柱，∵直角三角形斜边长为：2230+30=302cm ，∴表面积为123030+25030+503022⨯⨯⨯⨯⨯⨯≈6021cm 2．【点睛】本题主要考查了由三视图确定几何体和求直三棱柱的表面积，掌握由平面的三视图到空间立体图图形的想象是解题关键23．如图所示是一个几何体的主视图和左视图，其俯视图是一个等边三角形，求该几何体的体积和表面积．【答案】体积是33． 【分析】根据主视图和左视图为一个长方形，而俯视图都为一个等边三角形，故这个几何体为一个正三棱柱．表面积=3长方形的面积+2个等边三角形的面积，体积=底面积×高．【详解】解：∵一个几何体的主视图和左视图是长方形，∴该几何体为柱体， ∵俯视图为等边三角形，∴该柱体为正三棱柱，∵由主视图宽12，高20，∴正三菱柱的底面边长为12，棱柱的高为20，∵底面等边三角形面积为：2312=3634， ∴该几何体的体积为：36320=7203⨯⨯⨯．∴表面积为：2363+12320=723+720【点睛】本题主要考查了由三视图确定几何体和求正三棱柱的表面积与体积，掌握由平面的三视图到空间立体图图形的想象是解题关键．24．根据要求画图，并回答问题：如图1是一些小方块所搭几何体的俯视图，俯视图的每个小正方形中的数字表示该位置的小方块的个数，（1）请在图2的网格中画出这个几何体的主视图和左视图；（2）在不改变俯视图、主视图、左视图的情况下，最多能添加个小方块．【答案】（1）画图见解析；（2）3【分析】（1）根据俯视图的每个小正方形中的数字表示该位置的小方块的个数，画出主视图、左视图即可；（2）观察左视图、主视图以及俯视图即可判断．【详解】解：（1）这个几何体的主视图和左视图如图所示：；（2）在不改变俯视图、主视图、左视图的情况下，如图：最多能添加3个小方块．故答案为3．【点睛】本题考查三视图，具备空间想象能力是解题的关键．25．作图题：从正面、左面、上面观察如图所示的几何体，分别画出你所看到的平面图形．【答案】见解析．【分析】直接利用画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等，进而得出答案．【详解】【点睛】此题主要考查了作三视图，正确把握观察角度进而得出三视图的形状是解题关键．26．某兴趣小组开展课外活动．如图，小明从点M出发以1.5米／秒的速度，沿射线MN 方向匀速前进，2秒后到达点B，此时他(AB)在某一灯光下的影长为MB，继续按原速行走2秒到达点D，此时他(CD)在同一灯光下的影子GD仍落在其身后，并测得这个影长GD为1.2米．（1）请在图中画出光源O点的位置，并画出O到MN的垂线段OH(不写画法)；（2）若小明身高1.5m，求OH的长．【答案】（1）见解析；（2）4m【分析】（1）作射线MA 和GC 交于O ，过O 作OH ⊥MN ，垂足为H ；（2）证明△CDG ∽△OHG 和△ABM ∽△OHM ，列比例式，可得OH 的长．【详解】解：（1）如图所示：（2）由题意得：BM=BD=2×1.5=3，∵CD ∥OH ，∴△CDG ∽△OHG ， ∴CD DG OH GH=， ∵AB=CD=1.5， ∴1.5 1.21.2OH DH=+①， ∵AB ∥OH ，∴△ABM ∽△OHM ， AB BM OH MH=， ∴1.536OH DH=+②， 由①②得：OH=4，则OH 的长为4m ．【点睛】 本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．也考查了构建相似三角形，利用相似三角形的性质计算相应线段的长．【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【分析】为保持这个几何体的从左面看和从正面看到的形状图不变，可在最底层第二列第三行加1个，第三列第二行加2个，第三列第三行加1个，即可得最多可以再添加4个小正方体．【详解】解：保持从上面看到的图形和从左面看到的图形不变，最多可以再添加4个小正方体；故选：B．【点睛】本题主要考查了由三视图判断几何体，根据主视图和左视图解答是解题的关键．2．C解析：C【分析】由题意可知，图形为三棱柱，求三棱柱的表面积，即为5个面的面积之和．【详解】解：如图：作EF⊥MN，垂足F．因为底面是正三角形， EF⊥MN所以，S△EMN123=3 2=⨯因为侧面是矩形所以，S矩形ABCD236=⨯=S三棱柱的表面积=5个面的面积之和，=3S矩形ABCD+2S△EMN1323+2232=⨯⨯⨯⨯3．故选C．【点睛】本题考查了通过三视图求表面积，解题的关键是学生的空间想象能力，能通过三视图将原图复原．3．D解析：D【分析】根据题意可知用A、B正方体磊高了14cm，由于数量相同，假设用了k个A正方体和k个B正方体，则可列式（2+b）k=14，然后经过讨论得出结论即可．【详解】解：城堡原来高26cm，现在高40cm，所以，城堡增加了：40-26=14cm则用A、B正方体磊高了14cm，而A正方体木块高2cm，B正方体木块高bcm，设用了k个A正方体和k个B正方体，则有（2+b）k=14①当k=1时，b=14-2=12cm②当k=2时，b=14252-=cm仅有2种符合题意，∴12+5=17故选：D．【点睛】本题考查了立体图形，解题的关键根据立体图形正确得出A、B立方体木块之间的关系．4．C解析：C【分析】从左面只看到两列，左边一列3个正方形、右边一列1个正方形，据此解答即可．【详解】解：观察几何体，从左面看到的图形是故选：C．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．5．A解析：A【分析】根据几何体的三视图解答即可.【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故答案为：A.【点睛】此题考查小正方体组成的几何体的三视图，解题的关键是掌握三视图的视图角度及三视图的画法.6．A解析：A【分析】由左视图可得出这个几何体有2层，由俯视图可得出这个几何体最底层有4个小正方体．分情况讨论即可得出答案．【详解】解：由题意可得出这个几何体最底层有4个小正方体，有2层，当第二层第一列有1个小正方体时，主视图为选项B；当第二层第二列有1个小正方体时，主视图为选项C；当第二层第一列,第二列分别有1个小正方体时，主视图为选项D；故选：A．【点睛】本题考查的知识点是简单几何体的三视图，根据所给三视图能够还原几何体是解此题的关键．7．D解析：D【解析】【分析】根据长方体的体积公式可得．【详解】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故选：D．【点睛】此题主要考查了简单几何体的三视图，关键是掌握长方体的体积公式．8．B解析：B【解析】【分析】根据三视图，将每一层的小正方体的个数求出来相加，即可得到答案.【详解】根据三视图得：该几何体由两层小正方体构成，最底层有6个，顶层由1个，共有7个，故选：B.【点睛】此题考察正方体的构成，能够理解图形的位置关系是解题的关键.9．B解析：B【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选B．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．10．D解析：D【解析】【分析】从图形的上方观察即可求解.【详解】俯视图从图形上方观察即可得到，故选D．【点睛】本题考查几何体的三视图；熟练掌握组合体图形的观察方法是解题的关键．11．C解析：C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．12．D解析：D【解析】【分析】根据中心投影的性质，找到不是灯光的光源即可．【详解】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有B选项得到的投影为平行投影，所以太阳光下林荫道上的树影不是中心投影.故选：D．【点睛】解决本题的关键是理解中心投影的形成光源为灯光．二、填空题13．48【分析】观察该几何体的三视图发现该几何体为正六棱柱然后根据提供的尺寸求得其侧面积即可【详解】由三视图知该几何体是底面边长为2高为4的正六棱柱∴其侧面积之和为2×4×6=48故答案为48【点睛】本解析：48【分析】观察该几何体的三视图发现该几何体为正六棱柱，然后根据提供的尺寸求得其侧面积即可．【详解】由三视图知该几何体是底面边长为2、高为4的正六棱柱，∴其侧面积之和为2×4×6=48．故答案为48．【点睛】本题考查了由三视图判断几何体的知识，解题的关键是能够根据三视图判断几何体的形状及各部分的尺寸，难度不大．14．11【解析】【分析】过点E作于M过点G作于利用矩形的性质和平行投影的知识可以得到比例式：即由此求得CD即电线杆的高度即可【详解】过点E作于M过点G作于N则所以由平行投影可知即解得即电线杆的高度为1解析：11【解析】【分析】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于.N 利用矩形的性质和平行投影的知识可以得到比例式：AM CN ME NG =，即83105CD -=，由此求得CD 即电线杆的高度即可． 【详解】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于N ．则33MB EF ==， 3.5ND GH ==，10ME BF ==，6NG DH ==．所以13310AM =-=，由平行投影可知，AM CN ME NG =， 即 10 3.586CD -=， 解得11CD =，即电线杆的高度为11米．故答案为11．【点睛】本题考查了相似三角形的应用.解题时关键是找出相似的三角形，然后根据对应边成比例列出方程，建立适当的数学模型来解决问题．15．【解析】试题分析：本题考查三视图的有关知识解题关键是理解左视图中的a 就是俯视图等边三角形的高学会用方程的思想解决问题属于中考常考题型根据左视图中的a 就是俯视图等边三角形的高由此根据侧面积列出方程即可 233【解析】 试题分析：本题考查三视图的有关知识，解题关键是理解左视图中的a 就是俯视图等边三角形的高，学会用方程的思想解决问题，属于中考常考题型．根据左视图中的a 就是俯视图等边三角形的高，由此根据侧面积列出方程即可解决．由题意：23333 解得233故答案为233． 考点：由三视图判断几何体．16．21【解析】试题分析：由题意可知所以即排球的直径是21cm 考点：投影；锐角三角函数解析：21【解析】试题分析：由题意，可知143DE =，所以3sin 6014321DC DE cm ︒=⋅=⨯=，即排球的直径是21cm.考点：投影；锐角三角函数17．①；595【解析】试题解析：①；5.95.【解析】试题小明从路灯下A 处，向前走了5米到达D 处，行走过程中，他的影子将会越来越长； ∵CD ∥AB ，∴△ECD ∽△EBA ，∴CD DE BA AE =，即1.7225AB =+， ∴AB=5.95（m ）．考点：中心投影． 18．36【分析】正六角螺母侧面为6个相同的长方形求出每个长方形的面积即可得出它的侧面积【详解】2×3=6cm26×6=36cm2故答案为：36【点睛】本题主要考查正六棱柱的三视图将三视图上边的长度转化为解析：36【分析】正六角螺母侧面为6个相同的长方形，求出每个长方形的面积，即可得出它的侧面积．【详解】2×3=6cm 2，6×6=36cm 2．故答案为：36．【点睛】本题主要考查正六棱柱的三视图，将三视图上边的长度转化为正六棱柱对应边的长度是解题关键．19．26【分析】从俯视图中可以看出最底层小正方体的个数及形状由主视图可以看出每一列的最大层数和个数从而算出总的个数【详解】解：根据主视图和俯视图可知该几何体中小正方体最少分别情况如下：故n的最小值为1+解析：26【分析】从俯视图中可以看出最底层小正方体的个数及形状，由主视图可以看出每一列的最大层数和个数，从而算出总的个数【详解】解：根据主视图和俯视图可知，该几何体中小正方体最少分别情况如下：故n的最小值为1+1+1+1+3+2+1=10，该几何体中小正方体最多分别情况如下：该几何体中小正方体最大值为3+3+3+2+2+2+1=16，故最大值与最小值得和为10+16=26故答案为：26【点睛】本题主要考查了由三视图判断几何体中小正方体的个数问题，可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的可能个数．20．7或9或16【分析】分当3和4分别为直角边时和当4为斜边3为直角边时两种情况讨论即可【详解】当3和4分别为直角边时①当绕边长为3的边旋转俯视图为半径为4的圆∴俯视图的面积为：42=16；②当绕边长为解析：7π或9π或16π【分析】分当3和4分别为直角边时和当4为斜边，3为直角边时，两种情况讨论即可．【详解】当3和4分别为直角边时，①当绕边长为3的边旋转，俯视图为半径为4的圆，∴俯视图的面积为：42π=16π；②当绕边长为4的边旋转，俯视图为半径为3的圆，∴俯视图的面积为：32π=9π；当4为斜边，3为直角边时，，绕边长为3的边旋转时，∴）2π=7π；故答案为：7π或9π或16π．【点睛】本题考查了圆的面积，勾股定理，三视图，旋转的性质，掌握分类讨论的思想是解题关键．三、解答题21．无22．无23．无24．无25．无26．无。

北师大版九年级上册数学第五章投影与视图含答案一、单选题(共15题，共计45分)1、如图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的，则按时间先后顺序可排列为（）A.③②①B.②①③C.①②③D.②③①2、在同一时刻，两根长度不等的木杆置于阳光之下，但它们的影长相等，那么这两根木杆可能的相对位置是（）A.都垂直于地面B.都倒在地上C.平行插在地面D.斜插在地上3、小涛用一块矩形的硬纸板在阳光下做投影实验，通过观察后，他发现这块矩形硬纸板在平整的地面上不可能出现的投影是（）A.线段B.矩形C.平行四边形D.三角形4、由几个大小相同的正方形组成的几何图形如图，则它的左视图是（）A. B. C. D.5、如图所示的几何体是由7个大小相同的小立方块搭成，其左视图是（）A. B.C. D.6、如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是（）A.6B.5C.4D.37、如图所示几何体的俯视图是( )A. B. C. D.8、如图是由几个大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置上小正方体的个数，则该几何体的左视图是（）A. B. C. D.9、如图所示的几何体，它的主视图是（）A. B. C. D.10、小明从正面如图所示的两个物体，看到的是平面图形中的（）A. B. C. D.11、右图物体的主视图是（）A. B. C. D.12、如图是由3个大小相同的小正方体组成的几何体，它的左视图是（）A. B. C. D.13、如图，立体图形的俯视图是（）A. B. C. D.14、如图是一个由4个相同的正方体组成的立体图形，它的主视图是（）A. B.. C.. D..15、如图是由5个完全相同是正方体组成的立体图形，它的主视图是（）A. B. C. D.二、填空题(共10题，共计30分)16、有六个面，且主视图、俯视图和左视图都相同的几何体是________ ．17、如图，电灯在横杆的正上方，在灯光下的影子为，，，，点到的距离为，则与间的距离是________ ．18、皮影戏中的皮影是由投影得到的________19、如图，电影胶片上每一个图片的规格为3.5c m×3.5cm，放映屏幕的规格为2m×2m，若放映机的光源S距胶片20cm，那么光源S距屏幕________ 米时，放映的图象刚好布满整个屏幕．20、如图是四个直立在地面上的艺术字母的投影（阴影部分）效果，在艺术字母“L，K，C”的投影中，与艺术字母“N”属于同一种投影的有________ ．21、如图，左边是一个由5个棱长为1的小正方体组合而成的几何图，现在增加一个小正方体，使其主视图如右，则增加后的几何体的左视图的面积为________．22、在某一时刻，测得一根高为2m的竹竿的影长为3m，同时测得一根旗杆的影长为21m，那么这根旗杆的高度为________m．23、一块直角三角形板ABC，∠ACB＝90°，BC＝12 cm，AC＝8 cm，测得BC边的中心投影B1C1长为24 cm，则A1B1长为________ cm.24、如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图和左视图的面积之和是________25、两根不一样长的木杆垂直竖立在地面上，若它们的影长相等，则此时的投影是________．（填写“平行投影”或“中心投影”）三、解答题(共5题，共计25分)26、由大小相同的5个小立方块搭成的几何体如图所示，请在方格中画出该几何体从上面和左面看到的形状图（用黑色笔将虚线画为实线）．27、如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、“左”或“俯”）；（2）根据两个视图中的尺寸，计算这个组合几何体的体积．（结果保留π）28、如图所示，小红想利用竹竿来测量旗杆AB的高度，在某一时刻测得1米长的竹竿竖直放置时影长2米，在同时刻测量旗杆的影长时，旗杆的影子一部分落在地面上（BC），另一部分落在斜坡上（CD），他测得落在地面上的影长为10米，落在斜坡上的影长为4 米，∠DCE＝45°，求旗杆AB的高度？29、分别画出如图所示几何体的三视图，并求几何体的表面积和体积．30、如图，铜亭广场装有智能路灯，路灯设备由灯柱AC与支架BD共同组成（点C处装有安全监控，点D处装有照明灯），灯柱AC为6米，支架BD为2米，支点B到A的距离为4米，AC与地面垂直，∠CBD=60°．某一时刻，太阳光与地面的夹角为45°，求此刻路灯设备在地面上的影长为多少？参考答案一、单选题(共15题，共计45分)1、A2、D3、D4、B5、C6、B7、B8、D9、A10、C12、D13、C14、C15、C二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)27、30、。

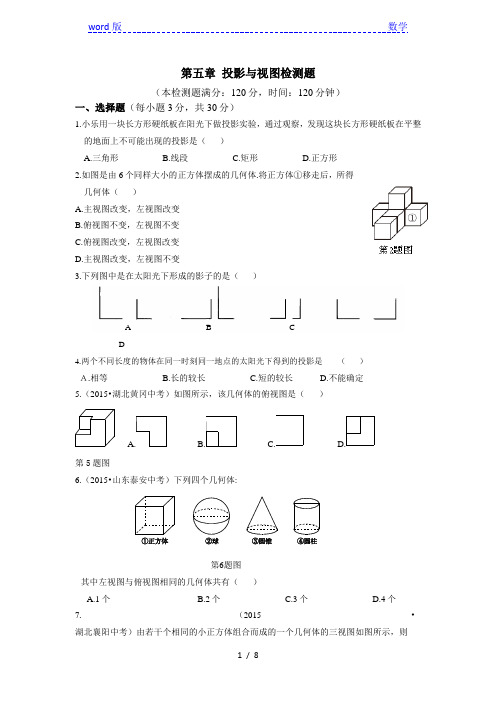

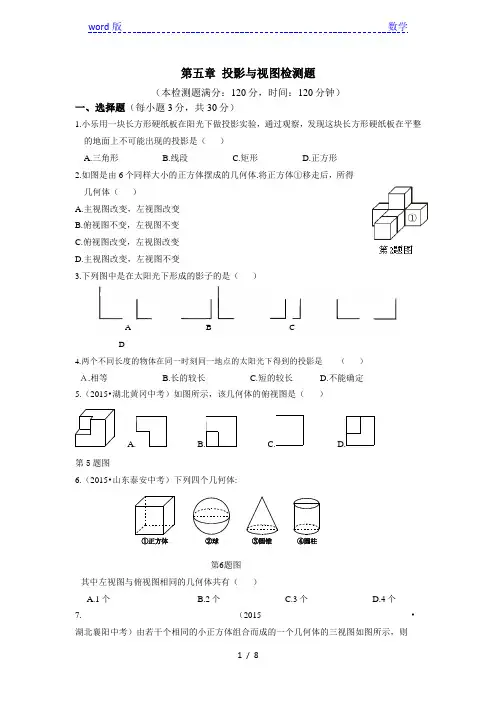

第五章投影与视图检测题（本检测题满分：120分，时间：120分钟）一、选择题（每小题3分，共30分）1.小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（）A.三角形B.线段C.矩形D.正方形2.如图是由6个同样大小的正方体摆成的几何体.将正方体①移走后，所得几何体（）A.主视图改变，左视图改变B.俯视图不变，左视图不变C.俯视图改变，左视图改变D.主视图改变，左视图不变3.下列图中是在太阳光下形成的影子的是（）A B CD4.两个不同长度的物体在同一时刻同一地点的太阳光下得到的投影是（）Ａ.相等 B.长的较长 C.短的较长 D.不能确定5.（2015•湖北黄冈中考）如图所示，该几何体的俯视图是（）A. B. C. D.第5题图6.（2015•山东泰安中考）下列四个几何体:第6题图其中左视图与俯视图相同的几何体共有（）A.1个B.2个C.3个D.4个7.（2015•湖北襄阳中考）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A.4B.5C.6D.9第7题图第8题图8.（2015•天津中考)下图是一个由4个相同的正方体组成的立体图形，它的主视图是( )A B C D9.已知一个正棱柱的俯视图和左视图如图所示，则其主视图为（）第10题图10.（2015•.江西中考)如图所示的几何体的左视图为( )A. B. C. D.二、填空题（每小题3分，共24分）11.在某一时刻，测得一根高为1.8m的竹竿的影长为3m，同时测得一根旗杆的影长为25m，那么这根旗杆的高度为________m.12.墙壁D处有一盏灯（如图），小明站在A处测得他的影长与身高相等，都为1.6m，小明向墙壁走了1m到达B处，发现影子刚好落在A点，则灯泡与地面的距离CD＝.13．如图所示是由几个相同的小立方块组成的几何体的三视图，小立方块的个数是.14．如图所示是某几何体的三视图，则该几何体的体积是.15.如图是某几何体的三视图，该几何体是 .第15题图16.如图是一个正六棱柱的主视图和左视图，则图中的a＝_____ .17.由个相同的小正方体堆成的几何体，其视图如图所示，则的最大值是_______ .18．如图，下列几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是_______.（把所有符合条件的都写上）三、解答题（共66分）19.（8分）如图，小赵和路人在路灯下行走，试确定图中路灯灯泡的位置，并画出小赵在灯光下的影子.20．（8分）如图所示为一机器零件的三视图.（1）请写出符合这个机器零件形状的几何体的名称.（2）若俯视图中三角形为正三角形，那么请根据图中所标的尺寸，计算这个几何体的表面积（单位：cm2）.21．（8分）由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x，y的值．22．（8分）由几个小立方体叠成的几何体的主视图和左视图如图所示，求组成几何体的小立方体个数的最大值与最小值，并画出相应的俯视图.23.（8分）如图是由相同的5个小正方体组成的几何体，请画出它的三种视图，若每个小正方体的棱长为a，试求出该几何体的表面积.24.（8分）如图，某同学想测量旗杆的高度，他在某一时刻测得1 m长的竹竿竖直放置时影长1.5 m，在同一时刻测量旗杆的影长时，因旗杆靠近一楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上的影长为21 m，留在墙上的影高为2 m，求旗杆的高度.25.（8分）（1）如图，如果你的位置在点A，你能看到高大的建筑物N吗？为什么？（2）如果两楼之间相距20m，两楼的高各为10m和30m，则当你至少与M楼相距多少米时，才能看到后面的N楼？26.（10分）（1）如图是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；第26题图视图视图（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）第五章投影与视图检测题参考答案1. A2.D解析：将正方体①移走后，所得几何体主视图改变，左视图不变，俯视图改变，所以选D.3.A解析：注意太阳光线的投影是平行投影.4.D解析：跟物体的摆放位置有关.5.B解析：因为几何体的俯视图是从上面看到的视图，所以该几何体的俯视图是两个套在一起的矩形，并且小矩形位于大矩形的左下角，因此选项B正确.6.B解析：正方体的左视图与俯视图都是正方形，球的左视图与俯视图都是圆，圆锥的左视图是等腰三角形，俯视图是中心有点的圆，圆柱的左视图是矩形，俯视图是圆，所以只有正方体与球的左视图与俯视图相同，故选项B正确.7.A解析：根据主视图和左视图中反映的几何体的各行、各列的高度，在俯视图上面标注出几何体的各行、各列的小正方体的个数如图：所以组成该几何体的小正方体的个数是4.8.A解析：主视图、左视图、俯视图是分别从物体的正面、左面和上面看所得到的图形，所以A项为主视图，B项为俯视图，D项为左视图，故选A.9.D解析：依据俯视图和左视图，可知这个正棱柱为正五棱柱，再借助俯视图，可知它的主视图应为选项D.10.Ｄ解析：左视图是从图形的左边看，看到一个长方形的面，在长方形面上有一条实线.11.15解析：设这根旗杆的高度为x m，根据同一时刻物高与影长成比例得，解得x=15.12.m解析：由题意可知，m，人的身高m，则，得.又，则，解得AC=.故.13. 4解析：观察三视图容易得出左前方有2个小立方块，左后方有1个小立方块，右前方有1个小立方块，所以共有4个小立方块.14.π解析：通过观察三视图可知此几何体是圆锥，它的底面直径是2，高是3，所以这个几何体的体积是π×12×3=π.15.正三棱柱解析：根据三视图的形状得出这个几何体是正三棱柱.16.解析:由主视图和左视图可以画出俯视图如图所示，可知正六边形的边长为2，.故17.18解析：当取最大时，俯视图中各个位置小正方体的个数如图所示，可知共有18个.18.①②19.解：如图所示.20.解：（1）符合这个零件的几何体是直三棱柱.（2）如图，△是正三角形，⊥，2，，在Rt△ADC中，，解得AC=4.（cm2）.21.解：由主视图可以看出，左列立方体最多为2个，右列立方体最多为3个，故x和2的最大值为2，1和y的最大值为3，从而x=1或x=2，y=3 .22. 解：最大值为12个，最小值为7个，俯视图分别如图所示.23. 解：该几何体的三种视图如图所示.，或.24. 解：示意图如图所示.其中m，m，由，得m.所以（m）.又，即,解得.所以旗杆的高度为16 m.25. 解：（1）如图所示，连接A与建筑物的顶点B、C，发现在一条直线上，即视线被BM挡住了，所以在A点不能看到后面那座高大的建筑物.（2）已知20m，m，m，当恰好被挡住时，A，B，C三点在同一条直线上，此时由，得，解得.所以当点与点的距离大于10m时，才能看到后面的楼.26.解：（1）如图所示：主视图俯视图第26题答图（2）表面积=2（8×5+8×2+5×2）+4×π×6=2（8×5+8×2+5×2）+4×3.14×6=207.36（cm2）．。

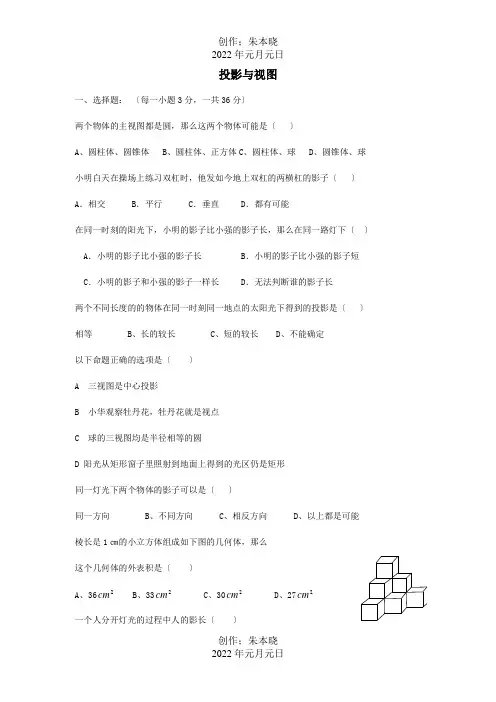

投影与视图一、选择题： 〔每一小题3分，一共36分〕两个物体的主视图都是圆，那么这两个物体可能是〔 〕A 、圆柱体、圆锥体B 、圆柱体、正方体C 、圆柱体、球D 、圆锥体、球小明白天在操场上练习双杠时，他发如今地上双杠的两横杠的影子〔 〕A ．相交B ．平行C ．垂直D ．都有可能在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下〔 〕A ．小明的影子比小强的影子长B ．小明的影子比小强的影子短C ．小明的影子和小强的影子一样长D ．无法判断谁的影子长两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是〔 〕相等 B 、长的较长 C 、短的较长 D 、不能确定以下命题正确的选项是〔 〕A 三视图是中心投影B 小华观察牡丹花，牡丹花就是视点C 球的三视图均是半径相等的圆D 阳光从矩形窗子里照射到地面上得到的光区仍是矩形同一灯光下两个物体的影子可以是〔 〕同一方向 B 、不同方向 C 、相反方向 D 、以上都是可能棱长是1㎝的小立方体组成如下图的几何体，那么这个几何体的外表积是〔 〕A 、362cmB 、332cmC 、302cmD 、272cm一个人分开灯光的过程中人的影长〔 〕不变 B、变短 C、变长 D、不确定圆形的物体在太阳光的投影下是〔〕A、圆形B、椭圆形C、以上都有可能D、以上都不可能图中几何体的主视图是〔〕有一实物如图，那么它的主视图〔〕A B C D小刚身高，测得他站立在阳光下的影子长为，紧接着他把手臂竖直举起，测得影子长为，那么小刚举起的手臂超出头顶〔〕A．B．C．D．二、填空题：〔每一小题3分，一共18分〕请写出三种视图都一样的两种几何体是、。

一个矩形窗框被太阳光照射后，留在地面上的影子是________。

“不同是〕如图，一几何体的三视图如右：那么这个几何体是；俯视图左视图主视图A．B．C．D．正面在直角坐标平面内，一点光源位于A〔0，5〕处，线段CD垂直于X轴，D为垂足，C(3，1)，那么CD在X轴上的长，点C的影子E的坐标为。

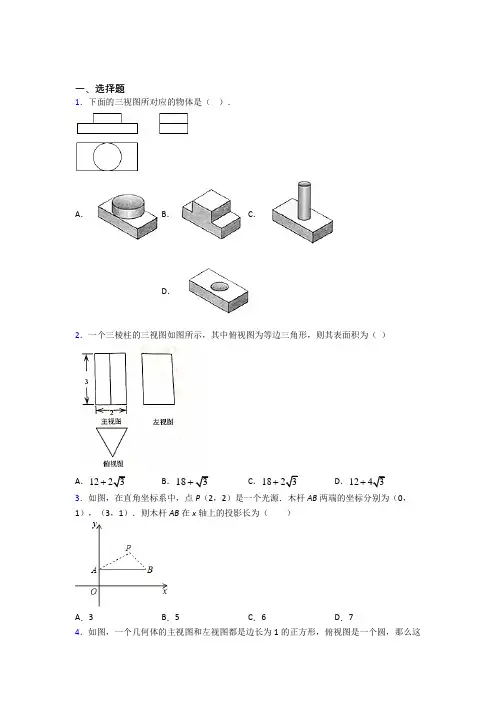

一、选择题1．下面的三视图所对应的物体是（ ）．A ．B ．C ．D ．2．一个三棱柱的三视图如图所示，其中俯视图为等边三角形，则其表面积为（ ）A ．1223+B ．183+C ．1823+D ．1243+ 3．如图，在直角坐标系中，点P （2，2）是一个光源．木杆AB 两端的坐标分别为（0，1），（3，1）．则木杆AB 在x 轴上的投影长为（ ）A ．3B ．5C ．6D ．74．如图，一个几何体的主视图和左视图都是边长为1的正方形，俯视图是一个圆，那么这个几何体的侧面积为（ ）A ．4πB ．2πC ．32πD ．π5．如图是由五个棱长为2的小立方块搭建而成的几何体，则它的左视图的面积是（ ）A ．3B ．4C ．12D ．16 6．由n 个相同的小正方体搭成的几何体，其主视图和俯视图如图所示，则n 的最小值为（ ）A ．10B ．11C ．12D ．13 7．一个密封的圆柱体容器中装了一半的水，如果将该容器水平放置如图，那么稳定后的水面形状为（ ）.A ．B ．C ．D ． 8．如图是某兴趣社制作的模型，则它的俯视图是（ ）A ．B ．C ．D ． 9．物体的形状如图所示，则从上面看此物体得到的平面图形是（ ）A．B．C．D．10．桌上摆放着一个由相同正方体组成的组合体，其俯视图如图所示，图中数字为该位置小正方体的个数，则这个组合体的左视图为（）A．B．C．D．11．如图，有一高度为8m的灯塔AB，在灯光下，身高为1.6m的小亮从距离灯塔底端4.8m的点C处，沿BC方向前进3.2m到达点D处，那么他的影长（）A．变长了0.8m B．变长了1.2m C．变短了0.8m D．变短了1.2m 12．下列哪种影子不是中心投影（）A．皮影戏中的影子 B．晚上在房间内墙上的手影C．舞厅中霓红灯形成的影子 D．太阳光下林荫道上的树影二、填空题13．如图，是由一些相同的小正方体构成的几何体从三个不同方向看到的形状图,则构成这个几何体的小正方体有_____个.14．一块直角三角形板ABC，∠ACB＝90°，BC＝12cm，AC＝8cm，测得BC边的中心投影B1C1长为24cm，则A1B1长为_____cm．15．已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的所有侧面积之和为_____．16．太阳光透过一个矩形玻璃窗户，照射在地面上，影子的形状可能是_____．（说出一种形状即可）17．在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有__________（填编号）18．一个立体图形的三视图如图所示，这个立体图形的名称是__．19．用正方体小木块搭建成的，下面三个图分别是它的主视图、俯视图和左视图，请你观察它是由___________块小木块组成的．20．一透明的敞口正方体容器装有一些液体，棱AB 始终在水平桌面上，容器底部的倾斜角为α，（CBE α∠=，如图1所示），此时液面刚好过棱CD ，并与棱'BB 交于点Q ，此时液体的形状为直三棱柱，三视图及尺寸如图2所示，当正方体平放（正方形ABCD 在桌面上）时，液体的深度是__________dm ．三、解答题21．如图，在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学在测量树的高度时，发现树的影子有一部分（0.2 米）落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是 4.62米．”小强说：“要是没有台阶遮挡的话，树的影子长度肯定比 4.62米要长．”（1）你认为谁的说法对?并说明理由；（2）请根据小玲和小强的测量数据计算树的高度．【答案】（1）小强的说法对，理由见解析；（2）8米．【分析】（1）画出解题示意图，利用同一时刻，物高与影长成正比，计算判断即可；（2）利用同一时刻，物高与影长成正比，计算判断即可；【详解】解：（1）小强的说法对；根据题意画出图形，如图所示，根据题意，得10.6DE EH =， ∵DE=0．3米，∴0.30.60.18EH =⨯=（米）． ∵GD ∥FH ，FG ∥DH ，∴四边形DGFH 是平行四边形，∴0.2FH DG ==米．∵AE=4．42米，∴AF=AE+EH+FH=4．42+0．18+0．2=4．8（米），即要是没有台阶遮挡的话，树的影子长度是4．8米，∴小强的说法对；（2）由（1）可知：AF=4．8米． ∵10.6AB AF =， ∴8AB =米． 答：树的高度为8米．本题考查了太阳光下的平行投影问题，准确理解影长的意义，灵活运用同一时刻，物高与影长成正比是解题的关键．22．如图是由5个小立方块搭成的几何体，请你画出从正面看、从左面看、从上面看到的平面图．【答案】详见解析【分析】分别画出从正面看、左面看、上面看的图形，注意所有看到的棱都要表示到三视图中．【详解】解：如图所示：从正面看：从左面看：从上面看：．【点睛】本题主要考查了三视图的画法，所有看到的棱都要在三视图中表示出来是画图的关键．23．如图所示是一个几何体的主视图和左视图，其俯视图是一个等边三角形，求该几何体的体积和表面积．【答案】体积是33．根据主视图和左视图为一个长方形，而俯视图都为一个等边三角形，故这个几何体为一个正三棱柱．表面积=3长方形的面积+2个等边三角形的面积，体积=底面积×高．【详解】解：∵一个几何体的主视图和左视图是长方形，∴该几何体为柱体，∵俯视图为等边三角形，∴该柱体为正三棱柱，∵由主视图宽12，高20，∴正三菱柱的底面边长为12，棱柱的高为20，∵底面等边三角形面积为：2312=363⨯， ∴该几何体的体积为：36320=7203⨯，∴表面积为：2363+12320=723+720⨯⨯⨯．【点睛】本题主要考查了由三视图确定几何体和求正三棱柱的表面积与体积，掌握由平面的三视图到空间立体图图形的想象是解题关键．24．从正面、左面、上面三个方向看该立体图形，请在下面网格中分别画出看到的平面图形．【答案】见解析【分析】从正面看：共有4列，从左往右分别有1，3，1，1个小正方形；从左面看：共有3列，从左往右分别有3，1，1个小正方形；从上面看：共分4列，从左往右分别有1，3，1，1个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】考查了作图-三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形．25．一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），求这个零件的表面积．【答案】900cm 2【分析】由题意可得这个零件是长方体，再根据长方体的表面积公式解答即可．【详解】解：由题意可得：这个零件是长方体，且这个零件的表面积=()2101221015212152900cm⨯⨯+⨯⨯+⨯⨯=．答：这个零件的表面积是900cm 2．【点睛】本题考查了几何体的三视图和长方体表面积的计算，正确理解题意、明确求解的方法是关键．26．在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学测量树的高度时，发现树的影子有一部分0.2米落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是4.62米”；小强说：“要是没有台阶遮挡的话，树的影子长度肯定比4.62米要长”．（1）你认为小玲和小强的说法对吗？（2）请根据小玲和小强的测量数据计算树的高度；（3）要是没有台阶遮挡的话，树的影子长度是多少？【答案】（1）小玲的说法不对，小强的说法对；（2）树的高度为8米；（3）树的影子长度是4.8米．【分析】（1）根据题意可得小玲的说法不对，小强的说法对；（2）根据题意可得DEEH＝10.6，DE=0.3，EH=0.18，进而可求大树的影长AF，所以可求大树的高度；（3）结合（2）即可得树的影长．【详解】（1）小玲的说法不对，小强的说法对，理由如下（2）可得；（2）根据题意画出图形，如图所示，根据平行投影可知：DEEH＝10.6，DE＝0.3，∴EH＝0.3×0.6＝0.18，∵四边形DGFH是平行四边形，∴FH＝DG＝0.2，∵AE＝4.42，∴AF＝AE+EH+FH＝4.42+0.18+0.2＝4.8，∵ABAF ＝10.6，∴AB＝4.80.6＝8（米）．答：树的高度为8米．（3）由（2）可知：AF＝4.8（米），答：树的影子长度是4.8米．【点睛】考查了相似三角形的应用、平行投影，解题关键是掌握并运用平行投影．【参考答案】***试卷处理标记，请不要删除一、选择题1．A解析：A【分析】本题可利用排除法解答．从俯视图看出这个几何体上面一个是圆，直径与下面的矩形的宽相等，故可排除B，C，D．【详解】解：从主视图左视图可以看出这个几何体是由上、下两部分组成的，故排除D选项，从上面物体的三视图看出这是一个圆柱体，故排除B选项，从俯视图看出是一个底面直径与长方体的宽相等的圆柱体，故选：A．【点睛】此题考查由三视图还原实物基本能力，还原实物的形状关键是能想象出三视图和立体图形之间的关系，从而得出该物体的形状．本题只从俯视图入手也可以准确快速解题．2．C解析：C【分析】由题意可知，图形为三棱柱，求三棱柱的表面积，即为5个面的面积之和．【详解】解：如图：作EF⊥MN，垂足F．因为底面是正三角形， EF⊥MN所以，S△EMN123=3 2=⨯⨯因为侧面是矩形所以，S矩形ABCD236=⨯=S三棱柱的表面积=5个面的面积之和，=3S矩形ABCD+2S△EMN1323+2232=⨯⨯⨯⨯⨯=18+23．故选C．【点睛】本题考查了通过三视图求表面积，解题的关键是学生的空间想象能力，能通过三视图将原图复原．3．C解析：C【分析】利用中心投影，延长PA、PB分别交x轴于A′、B′，作PE⊥x轴于E，交AB于D，如图，证明△PAB∽△PA′B′，然后利用相似比可求出A'B'的长．【详解】延长PA、PB分别交x轴于A′、B′，作PE⊥x轴于E，交AB于D，如图∵P（2，2），A（0，1），B（3，1）．∴PD ＝1，PE ＝2，AB ＝3，∵AB ∥A ′B ′，∴△PAB ∽△PA ′B ′， ∴AB AD A B AE =''，即312A B ='' ∴A ′B ′＝6，故选：C ．【点睛】 本题考查了中心投影和三角形相似，引出辅助线利用三角形相似的性质求解是本题的关键．4．D解析：D【分析】这个几何体的侧面是以底面圆周长为长、圆柱体的高为宽的矩形，根据矩形的面积公式计算即可．【详解】根据三视图可得几何体为圆柱，圆柱体的侧面积=底面圆的周长⨯圆柱体的高=11ππ⨯⨯= 故答案为：D ．【点睛】本题考查了圆柱体的侧面积问题，掌握矩形的面积公式是解题的关键．5．C解析：C【分析】先确定几何体的左视图的形状，再根据图形求面积.【详解】由图知该几何体的左视图由两列构成，第一列是两个小正方块，第二列是一个小正方块，共三个小正方块，∴它的左视图的面积是23212，故选：C.【点睛】此题考查几何体的三视图，根据几何体得到三视图的图形形状是解题的关键. 6．C解析：C【分析】根据主视图、俯视图是分别从物体正面和上面看，所得到的图形即可求出答案．【详解】由俯视图知，最少有7个立方块，∵由正视图知在最左边前后两层每层3个立方体，中间3个每层2个立方体和最右边前两排每层3个立方体，∴n的最小值是：7+5＝12，故选C.【点睛】此题主要考查了由三视图判断几何体，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．7．A解析：A【分析】根据垂直于圆柱底面的截面是矩形，可得答案．【详解】由水平面与圆柱的底面垂直，得水面的形状是长方形．故选：A．【点睛】本题考查了截几何体和认识立体图形．解题的关键是能够正确认识立体图形，明确垂直于圆柱底面的截面是长方形，平行圆柱底面的截面是圆形．8．B解析：B【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选B．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．9．C解析：C【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：从上面看易得第一层有3个正方形，第二层最左边有一个正方形．故选：C．【点睛】本题考查了三视图的知识，理解俯视图是从物体的上面看得到的视图是关键．10．D解析：D【分析】根据从左边看到的图形是左视图解答即可.由俯视图可知，该组合体的左视图有3列，其中中间有3层，两边有2层，故选D.【点睛】本题考查了简单组合体的三视图，从左边看到的图形是左视图.11．A解析：A【解析】【分析】根据由CH ∥AB ∥DG 可得△HCE ∽△ABE 、△GDF ∽△ABF ，所以,CE HC DF GD BE AB BF AB==，将数值代入求解可得CE 、DF 的值，可得答案。

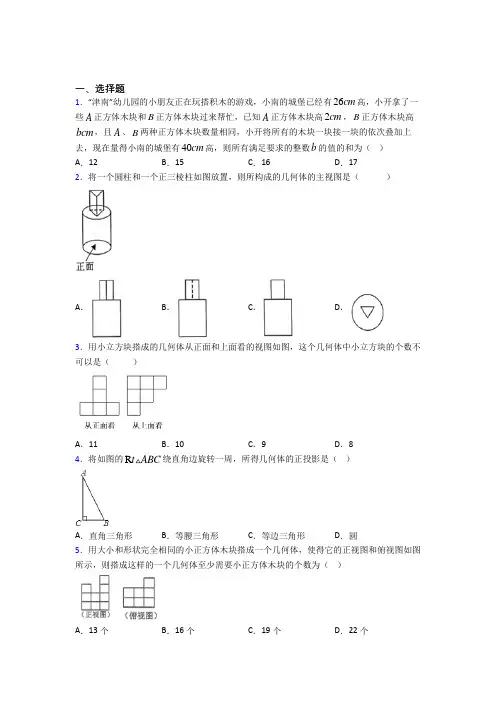

一、选择题1．“津南”幼儿园的小朋友正在玩搭积木的游戏，小南的城堡已经有26cm高，小开拿了一些A正方体木块和B正方体木块过来帮忙，已知A正方体木块高2cm，B正方体木块高bcm，且A、B两种正方体木块数量相同，小开将所有的木块一块接一块的依次叠加上去，现在量得小南的城堡有40cm高，则所有满足要求的整数b的值的和为（）A．12 B．15 C．16 D．172．将一个圆柱和一个正三棱柱如图放置，则所构成的几何体的主视图是（）A．B．C．D．3．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数不可以是（）A．11 B．10 C．9 D．84．将如图的R t ABC绕直角边旋转一周，所得几何体的正投影是（）A．直角三角形B．等腰三角形C．等边三角形D．圆5．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的正视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为（）A．13个B．16个C．19个D．22个6．如图所示，该几何体的俯视图是（）A．B．C．D．7．如图，一个几何体由5个大小相同的正方体搭成，则这个立体图形从左面观察得到的平面图形是（）A．B．C．D．8．如图是用4个同样大小正方体搭成的立体图形，从左面看，它应是下列图形中的（）A．B．C．D．9．如下图所示是由一些大小相同的小正方体构成的三种视图，那么构成这个立体图的小正方体的个数是（）A．6 B．7 C．8 D．910．如图的几何体的俯视图是（）A．B．C．D．11．如图，是由一些棱长为1cm的小正方体构成的立体图形的三种视图，那么这个立体图形的表面积是( )A．122cm D．182cm cm B．142cm C．16212．如右图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位览的小立方体的个数，则从左面乔这个几何体所得到的图形是（）A．B．C．D．二、填空题13．如图，小芸用灯泡O照射一个矩形相框ABCD，在墙上形成影子A′B′C′D′．现测得OA ＝20cm，OA′＝50cm，相框ABCD的面积为80cm2，则影子A′B′C′D′的面积为_____cm2．14．由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多是________．15．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积_____．16．太阳光透过一个矩形玻璃窗户，照射在地面上，影子的形状可能是_____．（说出一种形状即可）17．如图，位似图形由三角尺与其灯光下的中心投影组成，相似比为2：5，且三角尺的一边长为8cm，则投影三角形的对应边长为_______㎝．18．如图，电灯P在横杆AB的正上方，AB在灯光下的影子为CD，AB∥CD，AB=1.5 m，CD=4.5 m，点P到CD的距离为2.7 m，则AB与CD间的距离是m．19．如图是某几何体的三视图及相关数据，则该几何体的侧面积是_____．20．如图是一个正三棱柱的三视图，则这个正三棱柱的侧面积是________．三、解答题21．如图是由一些棱长都为1的小正方体组合成的简单几何体．（1）画出该几何体的主视图、左视图和俯视图；（2）如果在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最多可以再添加块小正方体．【答案】（1）见解析；（2）3【分析】（1）根据三视图的定义画出图形即可．（2）根据题目条件解决问题即可．【详解】解：（1）如图所示：（2）在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最多可以再添加3个小正方体，故答案为：3．【点睛】此题主要考查了画三视图，根据三视图求小立方快最多最少的个数；解题的关键根据物体正确作出三视图.22．一个几何体是由几个相同的正方体小块搭成，从上面观察这个几何体，看到的形状如图所示，其中数字表示在该位置的小立方块的个数，分别画出从正面、左面看到的形状图．【答案】见解析．【分析】由已知条件可知，主视图有2列，每列小正方数形数目分别为3、2，左视图有3列，每列小正方形数目分别为2、2、3，然后画出图形即可．【详解】解：如图所示：．【点睛】本题考查几何体的三视图画法，由几何体的俯视图及小正方形内的数字，确定主视图和左视图的列数和每列每列小正方形数个数是解答本题的关键．23．如图，是一个由小正方体搭成的几何体从上面看得到的平面图形，小正方形中的数字表示该位置上的小正方体的个数．请你画出从它的正面和左面看所得到的平面图形．【答案】见解析．【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为4，1，3；左视图有3列，每列小正方形数目分别为2，4，3，据此画出图形解题．【详解】从正面看：从左面看：【点睛】本题考查几何体的三视图画法，是重要考点，难度一般，掌握相关知识是解题关键．24．（1）如图1所示，己知平面上四个点A、B、C、D，用尺规按下列要求作图：①画直线DC；②画射线AC；③画线段AB；④延长线段AB到点E使BE AB．（不写作法）（2）如图2，请在下面方格纸中分别画出该几何体从不同方向看的视图（画出的图需涂上阴影）【答案】（1）见解析；（2）见解析【分析】（1）如图3，①直线DC即为所求；②射线AC即为所求；③线段AB即为所求；④延长线段AB到E使BE=AB．（2）如图4，即为几何体从不同方向看的视图．【详解】解：（1）如图，①直线DC即为所求；①射线AC即为所求；③线段AB即为所求；④延长线段AB到E使BE AB．图3（2）如图，即为几何体从不同方向看的视图．从正面看：从左面看：从上面看：图4【点睛】本题考查了作图-三视图，解决本题的关键是掌握三视图．25．如图是某几何体的三种形状图．（1）说出这个几何体的名称；（2）若从正面看到的形状图的长为15cm，宽为4cm；从左面看到的形状图的宽为3cm，从上面看到的形状图的最长边长为5cm，求这个几何体的所有棱长的和为多少？它的侧面积为多少？它的体积为多少？【答案】（1）直三棱柱；（2）所有棱长的和69cm，侧面积180cm2，体积90cm3【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；（2）这个几何体的所有棱长的和为2个3cm、2个4cm、2个5cm，3个15cm的和；三个长为15cm，宽分别为3cm、4cm、5cm的长方形的面积即是几何体的侧面积；先求出俯视图的面积，再乘高15cm，即为体积．【详解】解：（1）直三棱柱；（2）这个几何体所有棱长的和：153345269cm⨯+++⨯=．它的侧面积：（3+4+5）15⨯=180cm2；它的体积：12×3×4×15=90cm3故这个几何体的所有棱长的和为69cm，它的侧面积为180cm2，它的体积为90cm3．【点睛】此题考查从三视图判断几何体，掌握棱柱的侧面都是长方形，上下底面是几边形就是几棱柱是解决问题的关键．26．如图所示，有4张除了正面图案不同，其余都相同的卡片，将这4张卡片背面朝上混匀．（1）若淇淇从中抽一张卡片，求抽到的卡片上所示的立体图形的主视图为矩形的概率；（2）若嘉嘉先从中随机抽出一张后放回并混匀，淇淇再随机抽出一张，请用列表法或画树状图求两人抽到的卡片上所示的立体图形的主视图都是矩形的概率．【答案】（1）12；（2）14【分析】（1）分别写出每个几何体的主视图，然后即可确定答案；（2）列表后将所有等可能的结果列举出来，利用概率公式求解即可.【详解】（1）∵球的主视图为圆，长方体的主视图是矩形，圆锥的主视图为等腰三角形，圆柱的主视图为矩形．∴从4张卡片中抽一张卡片，抽到的卡片上所示的立体图形的主视图为矩形的概率为2142=；（2）列表如下：由表可知，共有16种等可能的情况，其中两人抽出的卡片所示的立体图形的主视图都是矩形的有4种，分别是(,)B B ，(,)B D ，(,)D B ，(,)D D ，所以两次抽出的卡片上所示的立体图形的主视图都是矩形的概率为41164=． 【点睛】本题考查了判断几何体的三视图、概率的计算公式等知识，解题的关键是能够写出每个几何体的主视图及利用列表法将等可能的所有结果列举出来，难度不大．【参考答案】***试卷处理标记，请不要删除一、选择题 1．D 解析：D 【分析】根据题意可知用A 、B 正方体磊高了14cm ，由于数量相同，假设用了k 个A 正方体和k 个B 正方体，则可列式（2+b ）k=14，然后经过讨论得出结论即可． 【详解】解：城堡原来高26cm ，现在高40cm ， 所以，城堡增加了：40-26=14cm 则用A 、B 正方体磊高了14cm ，而A 正方体木块高2cm ，B 正方体木块高bcm ， 设用了k 个A 正方体和k 个B 正方体，则有（2+b ）k=14 ①当k=1时，b=14-2=12cm ②当k=2时，b=14252-=cm仅有2种符合题意，∴12+5=17故选：D．【点睛】本题考查了立体图形，解题的关键根据立体图形正确得出A、B立方体木块之间的关系．2．A解析：A【分析】根据主视图是从物体正面看所得到的图形即可解答．【详解】解：根据主视图的概念可知，主视图是从前向后观察物体所得到的图形，上半部分是一个长方形且中间有一条竖实线，下半部分是一个长方形．∴从物体的正面看得到的视图是选项A．故选：A．【点睛】本题考查了简单几何体的主视图，注意主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．3．A解析：A【分析】首先从正视图易得这个几何体共有3层，由俯视图可得第一层正方体的个数；然后再根据主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】从正面看这个几何体共有3层，由俯视图可得第一层正方体的个数是6个；由主视图可得第二层最多有正方体2个，最少有1个，第三层最多的正方体的个数是2个，最少有1个，∴这个几何体中小立方块的个数最多有：6+2+2=10个，最少有：6+1+1=8个，故选：A．【点睛】本题主要考查的是三视图判断几何体，熟练掌握几何体的三视图画法是解题的关键．4．B解析：B【分析】首先得到旋转后得到的几何体，找到从正面看所得到的图形即可．【详解】解：Rt△ABC绕直角边AC旋转一周，所得几何体是圆锥，而圆锥的正投影（主视图）是等腰三角形，故选：B．【点睛】本题考查了平行投影，解题的关键是掌握正投影的概念．5．A解析：A【分析】由几何体的正视图和俯视图，我们可以判断出这个几何体由一些相同的小正方体构成，其中根据俯视图我们可以判断该几何体共有7摞小正方体组成，然后根据主视图推算每摞小正方体的最少个数，即可得到答案．【详解】根据俯视图我们可以判断该几何体共有7摞小正方体组成，根据正视图，可得：左边2摞，最高层数为3，故小正方体最少有3+1=4个，中间2摞，最高层数为2，故小正方体最少有2+1=3个，右边3摞，最高层数为4，故小正方体最少有4+1+1=6个，故小正方体最少有13个．故选A．【点睛】本题主要考查几何体的三视图，掌握三视图的定义，是解题的关键．6．C解析：C【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.7．B解析：B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，这个立体图形有两层，且底层有两个小正方形，第二层的左边有一个小正方形．故选：B．【点睛】本题考查了三视图的知识，左视图是从物体的左侧面看得到的视图．8．A解析：A【分析】从左面观察三个正方形的形状即可解答．【详解】解：从左面看，共有2列，左边一列是两个正方形，右边是一个正方形，且下齐．故答案为A．【点睛】本题考查了立体图形的三视图，理解三视图的概念以及较好的空间思维能力是解答本题的关键.9．B解析：B【解析】【分析】根据三视图，将每一层的小正方体的个数求出来相加，即可得到答案.【详解】根据三视图得：该几何体由两层小正方体构成，最底层有6个，顶层由1个，共有7个，故选：B.【点睛】此题考察正方体的构成，能够理解图形的位置关系是解题的关键.10．C解析：C【分析】安装几何体三视图进行判断即可；【详解】解：本几何体的俯视图是后排有三个，前排有两个，即答案为C.【点睛】本题主要考查了简单几何体的三视图，掌握是从物体正面、左面和上面看物体以及较好的空间思维能力是解答本题的关键.11．B解析：B【分析】利用三视图的观察角度不同得出行数与列数，结合主视图以及表面积的求解方法即可求得答案.【详解】由视图可得第一层有2个小正方体，第二层有1个小正方体，一共有3个，表面积为：2×(2+2+3)＝14cm2，故选B.【点睛】本题考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．12．D解析：D从正面看，得到从左往右2列正方形的个数依次为3， 3；从左面看得到从左往右2列正方形的个数依次为5，1，依此画出图形即可．【详解】解：由题意知：该几何体为：故从左面看为：故选D.【点睛】本题考查三视图，解题关键是得到每列正方形的具体的数目为这列正方体的最多数目．二、填空题13．500cm2【分析】易得对应点到对应中心的比值那么面积比为对应点到对应中心的比值的平方据此求解可得【详解】解：∵OA：OA′=2：5可知OB：OB′=2：5∵∠AOB=∠A′OB′∴△AOB∽△A′解析：500cm2．【分析】易得对应点到对应中心的比值，那么面积比为对应点到对应中心的比值的平方，据此求解可得．【详解】解：∵OA：OA′=2：5，可知OB：OB′=2：5，∵∠AOB=∠A′OB′，∴△AOB∽△A′OB′，∴AB：A′B′=2：5，∴矩形ABCD的面积：矩形A′B′C′D′的面积为4：25，又矩形ABCD的面积为80cm2，则矩形A′B′C′D′的面积为500cm2．故答案为500cm2．本题考查中心投影与位似图形的性质，用到的知识点为：位似比为对应点到对应中心的比值，面积比为位似比的平方．14．5【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】结合主视图和俯视图可知左边上层最多有2个左边下层最多有2个右边只有一层且只有解析：5【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故答案为：5．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．15．5【分析】先得出从上面看所得到的图形再求出俯视图的面积即可【详解】从上面看易得第一行有1个正方形第二行有3个正方形第三行有1个正方形共5个正方形s所以面积为5故答案为5【点睛】本题考查了三视图的知识解析：5【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【详解】从上面看易得第一行有1个正方形，第二行有3个正方形，第三行有1个正方形，共5个正方形，s所以面积为5．故答案为5．【点睛】本题考查了三视图的知识，熟知俯视图是从物体的上面看得到的视图是解决问题的关键. 16．矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的影子的形状可能是矩形正方形平行四边形故答案为：矩形或正方形或平行四边形解析：矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的，影子的形状可能是矩形、正方形、平行四边形．故答案为：矩形或正方形或平行四边形．17．20cm【详解】解：∵位似图形由三角尺与其灯光照射下的中心投影组成相似比为2：5三角尺的一边长为8cm ∴投影三角形的对应边长为：8÷=20cm 故选B 【点睛】本题主要考查了位似图形的性质以及中心投影的解析：20cm【详解】解：∵位似图形由三角尺与其灯光照射下的中心投影组成，相似比为2：5，三角尺的一边长为8cm ，∴投影三角形的对应边长为：8÷25=20cm ．故选B ． 【点睛】本题主要考查了位似图形的性质以及中心投影的应用，根据对应边的比为2：5，再得出投影三角形的对应边长是解决问题的关键． 18．8【详解】由AB ∥CD 可得△PAB ∽△PCD 设CD 到AB 距离为x 根据相似三角形的性质可得即解得x=18m 所以AB 离地面的距离为18m 故答案为18 解析：8【详解】由AB ∥ CD ，可得△PAB ∽ △PCD ，设CD 到AB 距离为x ，根据相似三角形的性质可得2.72.7AB x CD -=，即2 2.76 2.7x -=，解得x=1.8m ． 所以AB 离地面的距离为1.8m ，故答案为1.8.19．15π【解析】试题分析：由三视图可知这个几何体是母线长为5高为4的圆锥∴a=2=6∴底面半径为3∴侧面积为：π×5×3=15π考点：1三视图；2圆锥的侧面积解析：15π．【解析】试题分析：由三视图可知这个几何体是母线长为5，高为4的圆锥，∴a=2=6，∴底面半径为3，∴侧面积为：π×5×3=15π．考点：1．三视图；2．圆锥的侧面积． 20．cm2【分析】由已知中的三视图判断出三棱柱的底面上的边长和棱柱的高求出侧面积即可得到答案【详解】解：由已知中三视图可得这是一个正三棱柱底面的高为：2cm 则底面边长为：2÷=cm 棱柱的高为3cm 则正三解析：1232【分析】由已知中的三视图，判断出三棱柱的底面上的边长和棱柱的高，求出侧面积，即可得到答案．【详解】解：由已知中三视图，可得这是一个正三棱柱，底面的高为：2cm ，则底面边长为：2÷2=3cm ， 棱柱的高为3cm ，则正三棱柱的侧面积为：×3=2，故答案为：2．【点睛】本题考查的知识点是由三视图求侧面积，其中根据已知中的三视图判断出几何的形状，并分析出棱长，高等关键几何量是解答本题的关键．三、解答题21．无22．无23．无24．无25．无26．无。
