弱电设备接地与防雷安全要求

弱电设备雷电危害分析及保护措施弱电设备是指在其运行过程中所使用的电能较低的设备，如电子设备、通讯设备、计算机设备等。

由于弱电设备具有较为敏感的电子元件和电路，所以在雷电天气下，很容易受到雷电的危害。

因此，在使用弱电设备时必须进行雷电危害分析，并采取相应的保护措施。

本文将对弱电设备雷电危害分析及保护措施进行详细论述。

首先，弱电设备受到雷电危害的主要原因是雷击产生的大气电荷和电磁场对设备的直接或间接影响。

雷电产生时，会产生高达百万伏的电压，这样的高电压有可能击穿电路板、电线、电缆等，导致设备受损甚至烧毁。

同时，雷电产生的瞬态电流和瞬态电磁场也会对设备内部的电子元件产生较大的瞬态电压和瞬态电流，造成设备故障或损坏。

其次，为了保护弱电设备免受雷电危害，需要采取一系列的保护措施。

其中，最常用的保护措施是安装接地装置。

接地装置能够将设备连接到地面，将雷电产生的电荷和电磁场导入地下，从而减少对设备的影响。

接地装置应该具备良好的接地电阻，以确保雷电产生的电流能够迅速流入地下，减小设备受损的可能性。

此外，还可以采取防雷装置进行保护。

防雷装置通常包括避雷针、避雷网、避雷线等。

避雷针是将设备的高处安装一个尖头导电杆，以吸引雷击，降低雷电击中设备的可能性；避雷网是用导电材料制成的一个网状结构，将设备内部的电荷分散到周围的大气中，防止雷电产生的电荷积蓄和电流引入设备；避雷线是将设备与地面之间建立一个导电通道，将雷电产生的电流迅速引入地下。

此外，设备内部的电子元件和电路也需要采取相应的保护措施。

例如，在弱电设备的电源输入端安装电源过滤器，可以过滤掉雷电产生的电磁干扰；在设备的输入输出端口安装不完全导电的屏蔽器，可以防止雷电产生的电磁辐射对设备内部元件的干扰；在设备的电源线和通信线上安装防雷器，可以将雷击产生的瞬态电压和瞬态电流引导到地下或其他安全地方。

最后，为了保证弱电设备的安全运行，还需要制定相应的应急预案。

应急预案应包括设备的定期巡检和维护，以及雷电天气下设备的关闭和断电操作。

弱电设计规范弱电设计规范一、总则弱电系统是指建筑物中为各类信息传输和通讯所采用的数据、音视频、安防、通信、电视、广播等设备和线缆的集合。

为保证弱电系统的正常运行，必须遵循一定的设计规范。

二、设备选择1. 弱电系统设备的选用应符合国家标准和相关行业标准，确保设备的质量和性能。

2. 弱电设备的工作环境温度应符合设备的要求，必要时应提供降温设备。

3. 设备的安装位置应符合安全、美观、易维护的原则。

三、线缆敷设1. 线缆敷设应按照设计图纸的要求进行，避免过长或过短的线缆长度。

2. 线缆的弯曲半径不得小于标准规定的最小曲率半径，以避免线缆内部的损坏。

3. 线缆应避免与强电线路、电源线路等产生干扰，可采用隔离、屏蔽等措施。

4. 线缆接地应符合相关标准要求，确保设备的安全运行。

四、安全措施1. 弱电设备与强电设备应分开布设，确保强电设备的电磁干扰不影响弱电设备的正常工作。

2. 弱电设备应采用独立的电源系统，确保系统的稳定供电。

3. 设备的接地应符合国家和行业标准，确保设备的安全可靠。

五、防雷措施1. 弱电设备室应设置防雷装置，防止雷电引起的设备损坏和数据丢失。

2. 设备外壳、线缆护套等应具备防雷功能，以降低雷电对设备的侵害。

六、维护管理1. 弱电设备应按照厂家的要求进行定期维护和保养，确保设备的正常运行。

2. 弱电设备的维修和更换应由专业人员进行，确保设备的质量和性能。

3. 设备的使用寿命到期或故障率超过规定的范围时，应及时进行更新换代。

七、验收标准1. 弱电系统的设计、材料、施工和验收应符合国家和行业标准。

2. 弱电系统的运行稳定性、信号强度、数据传输速率等应符合设计要求。

3. 弱电系统的工程验收应由专业人员进行，并出具合格证明。

综上所述，弱电设计规范是保证弱电系统正常运行的重要保障。

在设计、施工、验收和维护过程中，必须严格遵守相关的标准和规范，确保设备的质量和性能，提高系统的稳定性和可靠性。

弱电工程接地规范目录1 适用范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 接地概念及种类 (3)5 接地的作用分有保护接地、工作接地、防静电接地三类 (5)6 电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分 (6)7 不同的电气设备对接地电阻有不同的要求 (6)8 装设接地装置的要求 (7)9 降低土壤电阻率的方法 (8)10 检查接地的内容 (8)11 下列设备必须保护接地 (11)12 电动机接地的有关要求 (12)13 配电盘接地的有关要求 (13)14 接地线的检查测量方法 (13)1 适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2 规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2006 《电气装置安装工程接地装置施工及验收柜范》3 术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

4 接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

弱电施工安全细则
是指在进行弱电系统施工过程中，为了保障工作人员的人身安全和设备的正常运作，所需要遵守的一系列安全规定和操作指导。

以下是常见的弱电施工安全细则：
1. 安全防护：施工人员必须佩戴合适的个人防护装备，包括安全帽、防护鞋、防护眼镜、耳塞等，确保个人安全。

2. 电器安全：所有电器设备必须符合电气安全标准，并通过相关检测和验收。

施工人员在操作电器设备时，必须按照操作规程进行。

3. 接地保护：弱电设备和线路必须进行良好的接地保护，防止电流倒灌和触电风险。

4. 施工场地安全：施工场地必须保持整洁，避免堆放杂物和防止滑倒、绊倒等事故发生。

施工期间应尽量减少场地内其他人员的进出，确保施工区域安全。

5. 操作规程：施工人员必须按照操作规程进行施工作业，禁止擅自更改设备接线、设备参数等操作。

6. 禁止抽烟和明火作业：施工现场禁止抽烟和明火作业，防止发生火灾事故。

7. 紧急救援：施工现场必须配备相应的急救设备和急救人员，并设置紧急救援预案。

8. 监控和检测：施工现场应配备相应的监控和检测设备，及时监测施工过程中的安全状况，并采取相应的应急措施。

需要注意的是，在具体施工过程中，还应根据项目的具体情况制定相应的安全施工细则，确保施工过程中的安全。

弱电工程接地规范目录1 适用范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 接地概念及种类 (3)5 接地的作用分有保护接地、工作接地、防静电接地三类 (5)6 电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分 (6)7 不同的电气设备对接地电阻有不同的要求 (6)8 装设接地装置的要求 (7)9 降低土壤电阻率的方法 (8)10 检查接地的内容 (8)11 下列设备必须保护接地 (11)12 电动机接地的有关要求 (12)13 配电盘接地的有关要求 (13)14 接地线的检查测量方法 (13)1 适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2 规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2006 《电气装置安装工程接地装置施工及验收柜范》3 术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

4 接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

施工现场接地与防雷安全要求施工现场接地与防雷安全是施工工程中非常重要的两个方面，对于保障工人的安全以及设备的正常运行至关重要。

接下来，将重点介绍施工现场接地与防雷安全的要求。

1. 接地要求施工现场的接地是指将电气设备、工具和结构与大地形成良好的电气接触，用以保障人员和设备的安全。

具体要求如下：a) 接地电阻要求：工程项目需要根据相关规范和标准确定接地电阻的要求，一般要求不超过10Ω，部分特殊工程要求更低。

b) 接地材料要求：接地材料需要选用导电性好、耐腐蚀、耐磨损的金属材料，如优质铜材或镀铜材料。

c) 接地网布置要求：施工现场需要合理布置接地网，确保各接地线的连接质量良好，并与大地形成均匀良好的接触。

d) 接地线绝缘要求：接地线需要具备良好的绝缘性能，不得与其他线路产生干扰或短路。

e) 接地设施维护要求：施工现场的接地设施需要定期检查和维护，确保其正常运行。

接地设施出现故障或损坏时，需要及时修复或更换。

2. 防雷安全要求施工现场的防雷安全是指采取合适的措施，减少雷电对设备和人员的危害。

具体要求如下：a) 防雷装置设置要求：施工现场的建筑物和设备需要安装防雷装置，包括避雷针、避雷网、掩杆装置等，在建筑物和设备的高处设置防雷设施。

b) 线路防雷要求：施工现场的电力线路和通信线路需要采取合适的措施进行防雷，如安装避雷器、避雷器瓷瓶等。

c) 人身防雷要求：施工现场的人员在雷电天气下需要采取必要的安全措施，如避免在户外活动、避免接触金属结构等。

d) 维护与检测要求：防雷设备需要进行定期检测和维护，确保其正常运行。

防雷设备出现故障或损坏时，需要及时修复或更换。

e) 防雷意识培养要求：施工现场的施工人员需要具备一定的防雷知识，了解防雷措施的重要性，提高防雷意识。

以上是施工现场接地与防雷安全的要求，通过合理的接地和防雷措施，可以有效保障施工现场的安全，降低雷电对设备和人员的危害。

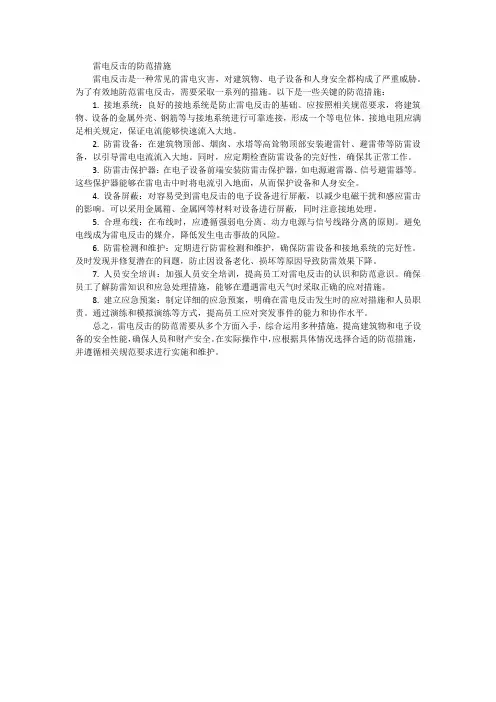

雷电反击的防范措施雷电反击是一种常见的雷电灾害，对建筑物、电子设备和人身安全都构成了严重威胁。

为了有效地防范雷电反击，需要采取一系列的措施。

以下是一些关键的防范措施：1. 接地系统：良好的接地系统是防止雷电反击的基础。

应按照相关规范要求，将建筑物、设备的金属外壳、钢筋等与接地系统进行可靠连接，形成一个等电位体。

接地电阻应满足相关规定，保证电流能够快速流入大地。

2. 防雷设备：在建筑物顶部、烟囱、水塔等高耸物顶部安装避雷针、避雷带等防雷设备，以引导雷电电流流入大地。

同时，应定期检查防雷设备的完好性，确保其正常工作。

3. 防雷击保护器：在电子设备前端安装防雷击保护器，如电源避雷器、信号避雷器等。

这些保护器能够在雷电击中时将电流引入地面，从而保护设备和人身安全。

4. 设备屏蔽：对容易受到雷电反击的电子设备进行屏蔽，以减少电磁干扰和感应雷击的影响。

可以采用金属箱、金属网等材料对设备进行屏蔽，同时注意接地处理。

5. 合理布线：在布线时，应遵循强弱电分离、动力电源与信号线路分离的原则。

避免电线成为雷电反击的媒介，降低发生电击事故的风险。

6. 防雷检测和维护：定期进行防雷检测和维护，确保防雷设备和接地系统的完好性。

及时发现并修复潜在的问题，防止因设备老化、损坏等原因导致防雷效果下降。

7. 人员安全培训：加强人员安全培训，提高员工对雷电反击的认识和防范意识。

确保员工了解防雷知识和应急处理措施，能够在遭遇雷电天气时采取正确的应对措施。

8. 建立应急预案：制定详细的应急预案，明确在雷电反击发生时的应对措施和人员职责。

通过演练和模拟演练等方式，提高员工应对突发事件的能力和协作水平。

总之，雷电反击的防范需要从多个方面入手，综合运用多种措施，提高建筑物和电子设备的安全性能，确保人员和财产安全。

在实际操作中，应根据具体情况选择合适的防范措施，并遵循相关规范要求进行实施和维护。

弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。

2.保护器不影响被保护设备的正常工作。

3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。

4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。

2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。

3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。

4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。

三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。

立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。

摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

四、室外机箱室外机箱结构为露天防雨箱设计。

机箱高度为300mm，宽度为200mm，厚度为150mm 米。

箱体防护等级达到IP54防护等级。

需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。

以上信息仅供参考，具体方案应根据实际情况制定。

如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

弱电设备及线路的接地要求随着大量的智能化楼宇的出现，对接地系统也提出了许多新的要求。

在常用的几种接地型式中，哪一种能够适合智能化楼宇?智能化系统的弱电设备及线路的接地要求如何与强电设备及线路的接地统筹考虑?下面一一分析!1、IT系统I表示电源端不接地，或经过高阻抗接地。

T表示负载侧电气设备外露可导电部分直接接地。

IT系统最大的优点是当发生单相接地故障时，故障电流很小，可以不切断故障线路。

为保证人身安全，它要求发生接地故障时发出信号，设备的接触电压不大于50V，其动作电流应符合下式要求：RA·Id≤50V式中：RA―外露可导电部分的接触电阻(Ω)Id―相线和外露可导电部分间第一次短路故障电流(A)为达到此要求，应减少配电系统的对地电容，例如限制设备线路总长度。

IT系统的缺点是不宜配出中性线N，并必须补充一些安全措施，不宜用于拥有大量单相设备的智能化大楼的低压配电系统。

但智能化系统重要的主机房设备和各层终端设备设置防雷击、防干扰隔离变压器后可采用IT系统供电。

2、TT系统第一个符号T表示电源端有一点直接接地;第二个符号T表示电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

(1)TT系统的特点是中性线N与保护接地线PE无电气连接，即中性点接地与PE线接地是分开的。

该系统在正常运行时，当三相负荷不平衡时，在中性线N带电情况下，PE线不会带电。

(2)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时，接地故障保护的动作特性应符合下式要求：RA·Ia≤50V式中：RA―外露可导电部分的接地电阻和PE线电阻(Ω)Ia―保证保护电器切断故障回路的动作电流(A)由于接地故障电流的大小受电源端的接地电阻和设备外壳的接地电阻之和的限制，一般情况下其电流较小，不能启动低压断路器跳闸或熔断器熔断，将造成漏电设备的外壳对地电压高于安全电压，故应采用漏电保护器保护。

(3)TT接地型式的适用范围适用于以低压供电远离变电所的建筑物，对接地要求高的精密电子设备以及要防火防爆的场所。

防雷与接地系统1.1设计概述根据《电力设备过电压保护设计技术规程》中的规定，将年平均雷暴日超过40天的地区称为多雷区，而超过90天作为强雷区，此类地区的企业单位应予以重点的防护。

根据统计数据表明，珠江三角地区的年雷暴日达到了80天以上，基本上处于强雷区，因此，对于防雷不能带有任何的侥幸心理，若因雷击而导致生命和财产的重大损失是很难用时间和金钱来弥补的，针对雷电防护的专项工程应是刻不容缓的。

雷电流的时间虽然短暂，但它巨大的破坏性是目前人类还无法控制的，现阶段通过人力主动化解雷电的危害也是不现实的，我们只能通过努力被动地将雷击的能量给予阻挡并将它泄放入大地，以避免所带来的灾害。

雷击和线路过电压会出现多种有害的效应，基本上会有以下几种表现形式：直击雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击。

雷击及过电压的保护是一项系统的工作，需要根据不同的特性给予相应而全面的防护。

完备的系统防雷方案包括外部防雷和内部防雷两个方面：∙外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
