弱电施工防雷接地注意事项

弱电工程接地规范目录1 适用范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 接地概念及种类 (3)5 接地的作用分有保护接地、工作接地、防静电接地三类 (5)6 电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分 (6)7 不同的电气设备对接地电阻有不同的要求 (6)8 装设接地装置的要求 (7)9 降低土壤电阻率的方法 (8)10 检查接地的内容 (8)11 下列设备必须保护接地 (11)12 电动机接地的有关要求 (12)13 配电盘接地的有关要求 (13)14 接地线的检查测量方法 (13)1 适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2 规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2006 《电气装置安装工程接地装置施工及验收柜范》3 术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

4 接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

弱电工程接地规范目录1 适用范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 接地概念及种类 (3)5 接地的作用分有保护接地、工作接地、防静电接地三类 (5)6 电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分 (6)7 不同的电气设备对接地电阻有不同的要求 (6)8 装设接地装置的要求 (7)9 降低土壤电阻率的方法 (8)10 检查接地的内容 (8)11 下列设备必须保护接地 (11)12 电动机接地的有关要求 (12)13 配电盘接地的有关要求 (13)14 接地线的检查测量方法 (13)1 适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2 规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2006 《电气装置安装工程接地装置施工及验收柜范》3 术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

4 接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

防雷接地施工流程与方法，防雷接地施工注意事项有关防雷接地的施工流程，防雷接地的施工方法，防雷技术措施，防雷接地电阻测试等学问，包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。

防雷接地施工流程及注意事项一、建筑防雷接地民用建筑工程防雷设防分三级，屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设，254热镀锌扁钢避雷带支持卡子间距为1米左右，但必需一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采纳254热镀锌扁钢构成不等避雷网格。

避雷网格沿屋面敷设，全部高出屋面的各种金属构件均需与避雷带焊接相连。

目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋1001008钢板，用于柱子内主钢筋与避雷带连接的转换。

工程接地体形式重要有人工接地体和利用基础作为接地体的形式。

利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。

每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线牢靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。

近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。

机房、卫生间设备、金属管线等一般要作等电位接地。

二、防雷接地施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。

三、防雷技术措施材料齐全且符合设计要求，施工机具配备充分，施工图纸已对施工班组进行技术交底。

四、防雷接地施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。

施工采纳标准为《电气装置安装工程接地装置施工及验收规范》（GB5016992）1）接地装置a.依照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯穿），并将两根主筋用油漆做好标记，便于引出和检查。

全面讲解弱电工程机房建设防雷接地系统最近在做一些项目设计的时候，经常碰到机房工程防雷接地方面的知识，有的时候这一段不知道怎么写？或者感觉没有必要写那么多，在设计说明里面可以少写，但是在机房工程中，这一部分是重点，今天重点讲解一下机房工程防雷接地方面的内容。

正文：先看一下《数据中心设计规范》GB50174-2017里面对于机房工程的防雷要求。

关于防雷接地这一部分介绍的比较少。

让重点参考GB50343。

下面就重点介绍一下防雷接地知识一、机房防雷接地系统简介随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力，随时随地可能遭受重大损失。

值得的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。

二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。

从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。

为此采取的防范原则是“整体防御、综合治理、多重保护”。

力争将其产生的危害降低到最低点。

三、机房防雷接地系统设计（1）、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。

中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057—94《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。

弱电机房防雷接地做法随着信息技术的不断发展，弱电机房已经成为了各个行业中不可或缺的一部分。

在弱电机房中，各种电子设备和通讯设备通过电缆进行连接，这些设备的正常运行需要一个稳定的电力环境。

然而，在雷电天气中，弱电机房很容易受到雷击的影响，导致设备损坏，甚至造成人员伤亡。

因此，弱电机房的防雷接地工作显得尤为重要。

一、弱电机房防雷接地的意义弱电机房的防雷接地工作是指将弱电机房中的各种设备与地面之间建立良好的接地连接，使得雷电在接地系统中得到释放，从而保护弱电机房内的设备和人员不受到雷击的危害。

弱电机房防雷接地的意义主要有以下几个方面：1. 保护设备：弱电机房中的各种设备都是非常敏感的，一旦受到雷击就会损坏甚至报废。

通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房中的各种设备。

2. 保护人员：雷电不仅会对设备造成危害，也会对人员造成伤害。

通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房内的人员不受到雷击的危害。

3. 提高工作效率：如果弱电机房中的设备受到雷击而损坏，就需要维修或更换设备，这将耗费大量的时间和资源。

通过合理的防雷接地系统，可以避免设备损坏，从而提高工作效率。

二、弱电机房防雷接地的方法弱电机房防雷接地的方法主要有以下几种：1. 等电位接地法等电位接地法是指将弱电机房中的所有设备和电缆都连接到同一个接地体上，从而形成一个等电位接地系统。

这种方法可以有效地避免设备之间的电位差，从而减少雷击的危害。

等电位接地法的缺点是需要大量的接地电极，成本较高。

2. 端接地法端接地法是指将弱电机房中的所有设备和电缆都连接到一个地线上，然后将地线接到地下的接地体上。

这种方法可以有效地保护设备和人员不受到雷击的危害。

端接地法的优点是成本较低，但需要注意地线的质量和长度。

3. 电磁屏蔽法电磁屏蔽法是指在弱电机房中设置电磁屏蔽装置，将雷电的电磁波屏蔽在弱电机房外部的金属壳体中，从而保护弱电机房内的设备和人员不受到雷击的危害。

弱电系统的防雷措施弱电系统是指电力传输和分配系统中电压等级较低的那部分系统，主要包括通信、监控、安防等设备。

由于其电压较低，对雷击等外界扰动较为敏感，因此必须采取一系列有效的防雷措施来确保其安全稳定运行。

本文将介绍一些常见的弱电系统的防雷措施，并阐述其原理和操作步骤。

一、接地系统的建立接地系统是弱电系统防雷的基础，其作用是把雷击电流引入地下，减少对设备的损害。

接地系统主要包括接地电极、接地网和接地线。

接地电极是通过将金属材料埋入地下，与设备相连接，实现设备的接地；接地网则是将多个接地电极相互连接形成的网状结构，提高了接地效果和可靠性；而接地线则用于连接设备和接地系统，确保电流能够顺利流入地下。

在建立接地系统时，应根据实际情况采用不同的接地方式，并保证接地电阻符合相关标准。

二、防雷装置的安装防雷装置是弱电系统中常用的防护设备，其主要作用是将雷击电流引入接地系统，减小对弱电设备的影响。

常见的防雷装置包括避雷针、避雷带和避雷网等。

避雷针是安装在建筑物顶部的金属导体，能够吸引雷电，并通过接地系统将电流引导入地下；避雷带则是安装在建筑物周围的导电材料，起到类似的导流作用；而避雷网则是建立在建筑物周围的金属网状结构，将雷电引入接地系统。

在安装防雷装置时，应根据建筑物的结构和所在地的雷电活动情况选择合适的装置，并确保其可靠地连接到接地系统上。

三、设备的屏蔽和保护在弱电系统中，设备的屏蔽和保护是防止雷击对设备造成影响的重要手段。

屏蔽主要通过屏蔽层或屏蔽壳来实现，能够阻挡外界的电磁干扰并减小雷击的影响；而保护则是通过安装保护器件，如熔断器和过压保护器等，来限制雷击电流和电压的传播。

在屏蔽和保护设备时，应根据设备的特性、工作环境和所需的防护水平选择合适的方法和装置，并严格按照操作规程进行安装和维护。

四、定期检测和维护弱电系统的防雷措施需要定期进行检测和维护，以确保其正常运行和有效防护。

检测主要包括对接地系统的接地电阻和接地电位进行测试，以及对防雷装置和设备的状态进行检查；而维护则包括清除接地系统周围的杂物和杂草，修复损坏的接地电极和接地线，更换损坏的防雷装置等。

防雷接地施工方案中经常遇到的问题，有哪些要求？
防雷接地施工常见问题：
一、避雷带、引下线、接地体、均压环搭接的长度不够，焊接处有夹渣、焊瘤和气孔等。

二、地钢筋网连接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。

三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓连接片未经处理，片与片之间有缝隙等。

四、引下点间距偏大，引下线跨越变形缝处未加设补偿器，接地体安装埋设深度不够或引出线未作防腐处理。

五、屋面金属物（如管道、梯子、旗杆和设备外壳等）未与屋顶防雷系统相连，等电位联结跨接地线线径不足。

六、电气设备接地（接零）的分支线未与接地干线连接。

防雷接地施工的要求：
1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。

2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。

3、接地点标识清楚，防雷接地测试点齐全。

4、接地线搭接符合要求。

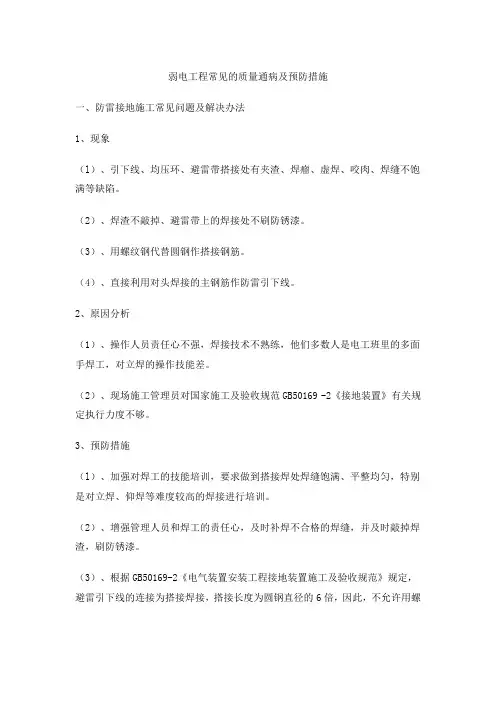

弱电工程常见的质量通病及预防措施一、防雷接地施工常见问题及解决办法1、现象（l）、引下线、均压环、避雷带搭接处有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。

（2）、焊渣不敲掉、避雷带上的焊接处不刷防锈漆。

（3）、用螺纹钢代替圆钢作搭接钢筋。

（4）、直接利用对头焊接的主钢筋作防雷引下线。

2、原因分析（1）、操作人员责任心不强，焊接技术不熟练，他们多数人是电工班里的多面手焊工，对立焊的操作技能差。

（2）、现场施工管理员对国家施工及验收规范GB50169 -2《接地装置》有关规定执行力度不够。

3、预防措施（l）、加强对焊工的技能培训，要求做到搭接焊处焊缝饱满、平整均匀，特别是对立焊、仰焊等难度较高的焊接进行培训。

（2）、增强管理人员和焊工的责任心，及时补焊不合格的焊缝，并及时敲掉焊渣，刷防锈漆。

（3）、根据GB50169-2《电气装置安装工程接地装置施工及验收规范》规定，避雷引下线的连接为搭接焊接，搭接长度为圆钢直径的6倍，因此，不允许用螺纹钢代替圆钢作搭接钢筋。

另外，作为引下线的主钢筋土建如是对头碰焊的，应在碰焊处按规定补一搭接圆钢。

二、电线管（钢管、PVC管）敷设施工常见问题及解决办法1、现象（1）、电线管多层重叠，有些地方高出钢筋的面筋。

（2）、电线管2根或2根以上并排紧贴。

（3）、电线管埋墙深度太浅，甚至埋在墙体外的粉层中。

管子出现死弯、痛折、凹痕现象。

（4）、电线管进入配电箱，管口在箱内不顺填，露出太长；管口不平整、长短不一；管口不用保护圈；未紧锁固定。

（5）、预埋PVC电线管时不是用塞头堵塞管口，而是用钳夹扁拗弯管口。

2、原因分析（1）、施工人员对有关规范不熟悉，工作态度马虎，贪图方便，不按规定执行。

施工管理员管理不到位。

（2）、建筑设计布置和电气专业配合不够，造成多条线管通过同一狭窄的平面。

3、预防措施（1）、加强对现场施工人员施工过程的质量控制，对工人进行针对性的培训工作；管理人员要熟悉有关规范，从严管理。

避雷工程施工一、避雷工程施工准备工作1、确定施工方案在进行避雷工程施工前，首先需要制定详细的施工方案。

施工方案应包括工程的具体位置、设计方案、施工工艺和施工周期等内容。

同时，施工方案还应考虑到周边环境及相关规定，确保施工的顺利进行。

2、选取合适的施工队伍避雷工程的施工需要专业的技术和经验，因此需要选取具备相关资质和经验的施工队伍。

施工队伍应具备完善的管理措施和安全意识，确保施工过程中不会发生意外。

3、准备相关施工设备和材料在进行避雷工程施工前，需要准备相关的施工设备和材料。

施工设备包括各种机械设备、电气设备等，材料包括导电材料、绝缘材料等。

这些设备和材料的选择应符合相关标准和规范要求，确保施工质量。

4、制定安全措施在进行避雷工程施工过程中，安全是首要考虑的因素。

施工方案中应包括详细的安全措施，包括施工现场的警示标示、安全防护设施的设置、施工人员的安全培训等。

同时，施工中需要不断检查施工现场的安全状况，及时排除安全隐患。

二、避雷工程施工流程1、基础施工避雷工程的基础是其施工的关键环节。

在进行基础施工时，首先需要清理施工现场，确保基础施工区域的平整。

然后根据设计要求进行基础的浇筑和固定，确保基础的稳固性。

2、设备安装在基础施工完成后，需要进行避雷设备的安装工作。

避雷设备包括避雷针、避雷网等，根据设计要求将这些设备固定在建筑物的适当位置。

在安装过程中，需要注意设备的防火防水性能，确保设备的使用寿命。

3、导线连接避雷工程中的导线连接是非常重要的一个环节。

导线连接的质量直接影响到避雷设备的使用效果。

在进行导线连接时，需要保证导线的连接牢固，电气性能符合要求。

4、接地装置避雷工程中的接地装置是用来引导雷电流进入地下，避免对建筑物造成损害。

在进行接地装置施工时，需要根据设计要求建立接地系统，确保接地装置的可靠性和稳定性。

5、验收避雷工程施工完成后，需要进行验收工作。

验收工作包括施工质量的检查、设备的使用效果测试等。

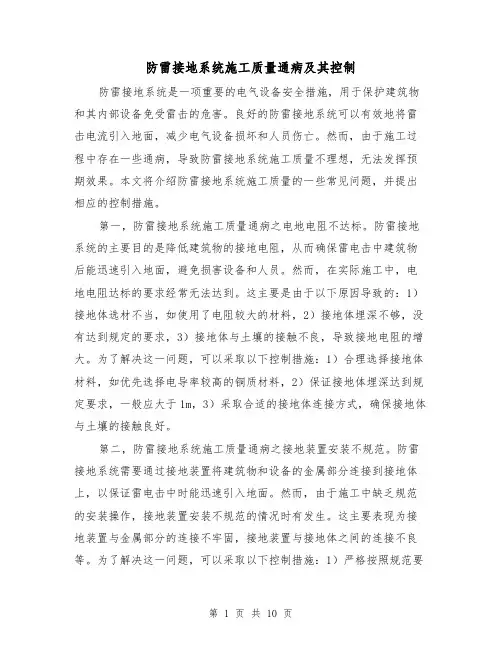

防雷接地系统施工质量通病及其控制防雷接地系统是一项重要的电气设备安全措施，用于保护建筑物和其内部设备免受雷击的危害。

良好的防雷接地系统可以有效地将雷击电流引入地面，减少电气设备损坏和人员伤亡。

然而，由于施工过程中存在一些通病，导致防雷接地系统施工质量不理想，无法发挥预期效果。

本文将介绍防雷接地系统施工质量的一些常见问题，并提出相应的控制措施。

第一，防雷接地系统施工质量通病之电地电阻不达标。

防雷接地系统的主要目的是降低建筑物的接地电阻，从而确保雷电击中建筑物后能迅速引入地面，避免损害设备和人员。

然而，在实际施工中，电地电阻达标的要求经常无法达到。

这主要是由于以下原因导致的：1）接地体选材不当，如使用了电阻较大的材料，2）接地体埋深不够，没有达到规定的要求，3）接地体与土壤的接触不良，导致接地电阻的增大。

为了解决这一问题，可以采取以下控制措施：1）合理选择接地体材料，如优先选择电导率较高的铜质材料，2）保证接地体埋深达到规定要求，一般应大于1m，3）采取合适的接地体连接方式，确保接地体与土壤的接触良好。

第二，防雷接地系统施工质量通病之接地装置安装不规范。

防雷接地系统需要通过接地装置将建筑物和设备的金属部分连接到接地体上，以保证雷电击中时能迅速引入地面。

然而，由于施工中缺乏规范的安装操作，接地装置安装不规范的情况时有发生。

这主要表现为接地装置与金属部分的连接不牢固，接地装置与接地体之间的连接不良等。

为了解决这一问题，可以采取以下控制措施：1）严格按照规范要求进行接地装置的安装操作，确保连接牢固可靠，2）使用合适的连接件，如优先选择螺栓连接而不是焊接连接方式，确保连接稳固，3）进行严格的接地装置安装检查，确保接地装置与金属部分及接地体之间的连接良好。

第三，防雷接地系统施工质量通病之接地线导电能力不足。

防雷接地系统需要通过接地线将建筑物和设备的金属部分与接地体连接起来，以实现引入地面的目的。

然而，在实际施工中，接地线的导电能力不足是一个常见的问题。

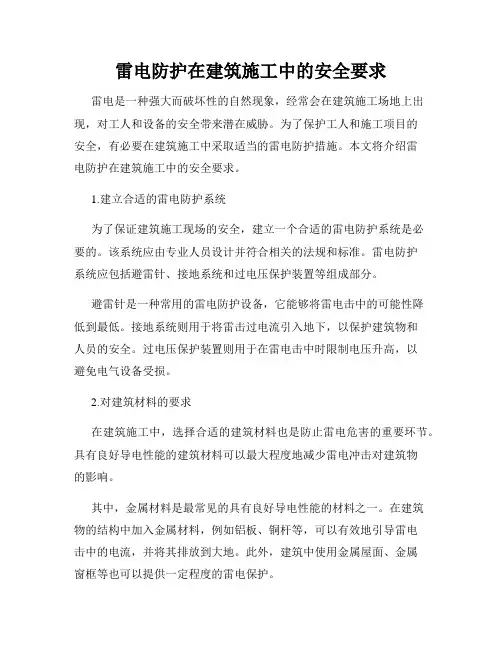

雷电防护在建筑施工中的安全要求雷电是一种强大而破坏性的自然现象，经常会在建筑施工场地上出现，对工人和设备的安全带来潜在威胁。

为了保护工人和施工项目的安全，有必要在建筑施工中采取适当的雷电防护措施。

本文将介绍雷电防护在建筑施工中的安全要求。

1.建立合适的雷电防护系统为了保证建筑施工现场的安全，建立一个合适的雷电防护系统是必要的。

该系统应由专业人员设计并符合相关的法规和标准。

雷电防护系统应包括避雷针、接地系统和过电压保护装置等组成部分。

避雷针是一种常用的雷电防护设备，它能够将雷电击中的可能性降低到最低。

接地系统则用于将雷击过电流引入地下，以保护建筑物和人员的安全。

过电压保护装置则用于在雷电击中时限制电压升高，以避免电气设备受损。

2.对建筑材料的要求在建筑施工中，选择合适的建筑材料也是防止雷电危害的重要环节。

具有良好导电性能的建筑材料可以最大程度地减少雷电冲击对建筑物的影响。

其中，金属材料是最常见的具有良好导电性能的材料之一。

在建筑物的结构中加入金属材料，例如铝板、铜杆等，可以有效地引导雷电击中的电流，并将其排放到大地。

此外，建筑中使用金属屋面、金属窗框等也可以提供一定程度的雷电保护。

3.合理安装避雷设备除了合适的雷电防护系统和建筑材料，合理安装避雷设备也不可忽视。

对于建筑施工现场，应根据现场具体情况进行避雷装置的布置。

首先，需要合理选择避雷针的位置。

避雷针应安装在建筑物的高处，尽可能接近建筑物的最高点。

其次，在建筑物周围应设置避雷网，以增加雷电击中避雷针的概率。

此外，还需要合理安装接地装置，并确保其与避雷设备之间的连通良好。

接地装置应埋设在地下，以提供良好的导电路径，确保雷击过电流能够迅速引入地下。

4.培训和意识提高建筑施工人员的培训和意识提高也是确保雷电防护安全的重要环节。

施工人员应接受雷电防护的相关培训，了解雷电的危害和防护措施。

同时，施工现场应设置明显的雷电防护警示标识，提高工人的意识。

工人应严格遵守雷电防护规程，正确使用个人防护装备，确保自身安全。

防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。

接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。

接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。

实践要求要有系统的接地理论来对工程实际进行指导。

而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。

土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。

因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。

接地体：又称接地极，是与土壤直接接触的金属导体或导体群。

分为人工接地体与自然接体。

接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。

机房防雷施工方法雷电进入通信机房有三种方式：第一种是直击雷直接击中金属导线，让高压雷电以波的形式沿着导线两边传播而引入室内;第二种是来自感应雷的高电压脉冲，即由于雷雨云对大地放电;第三种是雷雨云之间迅速放电形成的静电感应和电磁感应，这种反击会沿着电力系统的零线，保护接地线和各种形式的接地线，以波的形式传入室内。

大楼通过建筑物主钢筋，上端与接闪器，下端与地网连接，中间与各层均压网或环形均压带连接，对进入建筑物的各种金属管线实施均压等电位连接，具有特殊要求的各种不同地线进行等电位处理。

对通信网络系统在建筑物楼内的布线和接地方式要求：通信电缆以及地线的布放应尽量集中在建筑物的中部。

通信电缆线槽以及地线线槽的布放应尽量避免紧靠建筑物立柱或横梁，并与之保持较长的距离，通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物立柱或横梁较远的位置。

根据雷电保护区的划分要求，建筑物大楼外部是直接雷击区域;建筑物内部及计算机房所处的位置为非暴露区，越往内部，危险程度越低。

弱电系统的防雷和接地设计方案1．概述雷电是一种非常壮观的自然现象,它具有极大的破坏力,对人类的生命、财产安全造成巨大的危害。

1987年联合国确定的“国际减灾十年"中，雷电为对人类危害最大的十种灾害之一。

自从人类进入到电气化时代以后，雷电的破坏由主要以直击雷击毁人和物为主，发展到以通过金属线传输雷电波破坏电气设备为主。

随着近年来电子技术的飞速发展, 计算机系统的网络化程度越来越高，人类对电气设备尤其是计算机设备的依赖越来越严重。

而电子元器件的微型化、集成化程度越来越高,各类电子设备的耐过电压能力下降，遭雷电和过电压破坏的比例呈不断上升的趋势，对设备与网络的安全运行造成严重威胁.据统计,全世界每年因雷害造成的损失高达十亿美元以上。

长沙地处中纬度地带，冷暖空气交会频繁，平均每年雷暴天数为44天，最多的年份达87天,大于40天，不超过60天的地区属高雷区.1年中12个月均有可能发生雷暴，其中85%以上的雷暴集中在春夏两季，平均每年发生雷击事件上千起，雷击所带来的损失越来越严重,所以防雷显得尤为重要。

国家有关部门对计算机系统的防雷工作非常重视，制订了相关的法律、法规及相应的标准和规范.雷电对电气设备的影响,主要由以下四个方面造成:1、直击雷直击雷蕴含极大的能量,电压峰值可达5000KV，具有极大的破坏力。

如建筑物直接被雷电击中,巨大的雷电流沿引下线入地,会造成以下三种影响：a：巨大的雷电流在数微秒时间内流下地，使地电位迅速抬高，造成反击事故，危害人身和设备安全。

b：雷电流产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压。

C：雷电流流经电气设备产生极高的热量，造成火灾或爆炸事故。

2、传导雷远处的雷电击中线路或因电磁感应产生的极高电压，由室外电源线路和通信线路传至建筑物内，损坏电气设备。

3、感应雷云层之间的频繁放电产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压,峰值可达50KV。

4、开关过电压供电系统中的电感性和电容性负载开启或断开、地极短路、电源线路短路等，都能在电源线路上产生高压脉冲，其脉冲电压可达到线电压的3.5倍，从而损坏设备。

前言：最近项目在做弱电机房和消防控制室的防雷接地工程，薛哥整理了一些防雷接地知识分享给大家正文：一、概念防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。

接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。

接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。

实践要求要有系统的接地理论来对工程实际进行指导。

而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。

土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。

因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。

接地体：又称接地极，是与土壤直接接触的金属导体或导体群。

分为人工接地体与自然接体。

接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。

二、设计原则通信线路和通信机械接地，是为防雷、防强电、防电磁感应，防电腐蚀，防通信干扰，以及作为通信正常工作和保护人身安全而设。

通信机房的各种接地系统(包括联合接地，保护接地、防雷接地，以及各种自然接地体等)有两种设置方式(即分设方式与合设方式)，但每处只允许一种设置方式。

引入电源室的交流电源线，在室外应装置相应的低压避雷器及防护横向电压的设备。

接地体(包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等)，地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体(包括地下的引接线)应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施;⑤两种不同的金属线(或金属排)连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。

施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。

所有电气设备的金属外壳与保护零线相接。

专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。

施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。

包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。

（2）电气设备传动装置的金属框架。

（3）配电屏与金属屏的金属框架。

（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。

（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。

2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。

不得一部分设各做保护接零，另一部分设各做保护接地。

采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。

3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

4、在TN接零保护系统中，PE零线应单独敷设。

重复接地线必须与PE线相连接，严禁与N线相连接。

5、施工现场的临时用电电力系统严禁利用大地做相线或零线。

6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

7、电气设备不带电的外露可导电部分应作保护接零。

具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。

8、每隔15米设置一个接地，接地电阻不得大于4Ω。

9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。

10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。

11、不得采用铝导体做接地体或地下接地线。

垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。

接地可利用自然接地体，但应保证其电气连接和热稳定。

1.1弱电防雷接地系统1.1.1系统概述1、所有从户外引入的、穿越各级雷电防护分区的、引入信息机房的管线均需设置SPD。

电涌保护器宜安装在配电箱或信息系统的配电设备，SPD连接线全长不宜超过0.5m。

室外摄像机应加装电涌保护器。

2、各弱电系统接地采用共用接地装置，其接地电阻不应大于1欧姆。

各消防控制室、弱电机房、弱电竖井设专用接地板。

机房、弱电竖井内的弱电设备及金属箱体等均应可靠接地。

3、专用接地线应选用铜芯绝缘导线，其线芯截面积不应小于6mm2。

从机房设置专用接地干线引至接地体，应选用铜芯绝缘导线其线芯截面积不应小于25mm2。

弱电间应采用专用接地线接至接地端子箱内。

弱电系统防雷接地做法必须满足相关规范。

4、进、出建筑物的信号线缆（包括光缆的金属芯），宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区或直击雷防护区与第一防护区交界处，电缆金属屏蔽层应做等电位连接并接地。

1.1.2系统技术要求一级防雷由强电单位设计考虑，本工程主要考虑弱电系统的二级防雷及三级防雷。

信号防雷主要对室外进线进行防护，防止浪涌电流对机房内的贵重设备造成损害。

1、电源防雷部分机房内各个配电箱和UPS输出设备前端，配置的二级防雷模块；在重要设备前装三级防雷器，各电话、网络机房内每个机柜内为双回路UPS电源配置三级防雷器。

2、信号防雷部分信号防雷部分主要针对进出建筑的信号线缆防雷，如室外广播、室外摄像机，室外大屏等防雷。

3、接地部分：弱电系统接入建筑物联合接地体接地。

其接地电阻不大于1Ω,弱电竖井接地干线采用40x4镀锌扁钢，40x4镀锌扁钢在弱电井道内与土建提供的接地端子采用BVR50连接。

弱电设备间内所有设备外壳必须与接地干线连接，采用BVR-1x6接地线连接至接地端子箱,机房通过BVR-25连接到就近弱电间内的弱电接地端子箱。

所有机房内采用40x4铜排均压环，与机房内土建提供的接地端子连接。

各机房的直流地网单独从MEB端子引BVR50线接地。
