38深圳信息职业技术学院学报第6卷文章编号：1672-6332（2008）04-0038-03[收稿日期]2008-5-15[作者简介]梁东莺（1976-），男（汉），江西宜春人，高级工程师，E-mail ：liangdy@第6卷 第4期2008年12月深圳信息职业技术学院学报Journal of Shenzhen Institute of Information Technology Vol.6 No.4Dec. 2008串行外设接口（SPI）是一个高速同步串行输入／输出（I／O）端口，它允许一个具有可编程长度（1到8位）的串行位流，以可编程的位传送速率从设备移入或移出。
在本系统中选用ANALOG的AD转换芯片AD7666为数据的采集转换，CPU通过SPI接口与AD7666进行通信以读取数据。
在FPGA中将SPI接口设计成CPU的通用外围扩展端口（即SPI 扩展端口），让该扩展端口来完成对AD7666的转换控制及数据的读取。
1 SPI 接口设计SPI端口的接口如图1所示：图 1 SPI 端口接口图Fig.1 SPI port interface map2 SPI 功能设计2.1 SPI端口的功能设计：● SPI端口检测到CPU端P1发出的RC2信号的下降沿，就生成一个低电平RC1，送给AD7666作为转换启动命令信号。
● SPI端口检测AD7666的信号BUSY。
若BUSY 为高电平时，既可以读取AD7666的16位数据了。
SPI端口在检测到BUSY为高电平后送出16个数据时钟信号DCLK，同时通过数据线RD接受16个数据位，保存在2个8位数据寄存器里面。
接受数据完毕后则发出数据中断信号INT（低电平有效）给CPU，通知数据已准备好。
● C P U 响应外部中断0后，通过片选信号CS[1:0]（地址分别为03H、04H）读取高低数据寄存器的数据。
2.2 如何启动AD7666的转换命令:图 2 SPI 端口的内部结构图Fig.2 SPI port of the internal structure of the map3 SPI 端口VHDL 设计entity SPIADD is port（ RESET :in std_logic;RC1:i nstd_logic;基于FPGA的ＳＰＩ端口设计梁东莺（深圳信息职业技术学院信息中心，广东 深圳 518029）摘 要：本文详细介绍了数据采集系统中实现SPI 设计的方法。

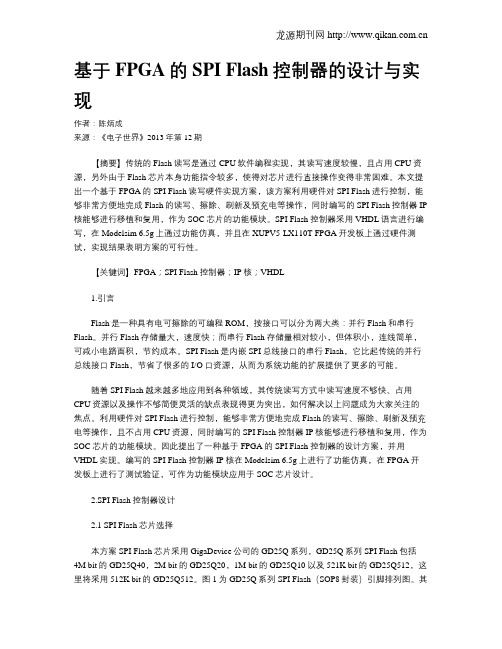

基于FPGA的SPI Flash控制器的设计与实现作者：陈炳成来源：《电子世界》2013年第12期【摘要】传统的Flash读写是通过CPU软件编程实现，其读写速度较慢，且占用CPU资源，另外由于Flash芯片本身功能指令较多，使得对芯片进行直接操作变得非常困难。
本文提出一个基于FPGA的SPI Flash读写硬件实现方案，该方案利用硬件对SPI Flash进行控制，能够非常方便地完成Flash的读写、擦除、刷新及预充电等操作，同时编写的SPI Flash控制器IP 核能够进行移植和复用，作为SOC芯片的功能模块。
SPI Flash控制器采用VHDL语言进行编写，在Modelsim 6.5g上通过功能仿真，并且在XUPV5-LX110T FPGA开发板上通过硬件测试，实现结果表明方案的可行性。
【关键词】FPGA；SPI Flash控制器；IP核；VHDL1.引言Flash是一种具有电可擦除的可编程ROM，按接口可以分为两大类：并行Flash和串行Flash。
并行Flash存储量大，速度快；而串行Flash存储量相对较小，但体积小，连线简单，可减小电路面积，节约成本。
SPI Flash是内嵌SPI总线接口的串行Flash，它比起传统的并行总线接口Flash，节省了很多的I/O口资源，从而为系统功能的扩展提供了更多的可能。
随着SPI Flash越来越多地应用到各种领域，其传统读写方式中读写速度不够快、占用CPU资源以及操作不够简便灵活的缺点表现得更为突出，如何解决以上问题成为大家关注的焦点。
利用硬件对SPI Flash进行控制，能够非常方便地完成Flash的读写、擦除、刷新及预充电等操作，且不占用CPU资源，同时编写的SPI Flash控制器IP核能够进行移植和复用，作为SOC芯片的功能模块。
因此提出了一种基于FPGA的SPI Flash控制器的设计方案，并用VHDL实现。
编写的SPI Flash控制器IP核在Modelsim 6.5g上进行了功能仿真，在FPGA开发板上进行了测试验证，可作为功能模块应用于SOC芯片设计。

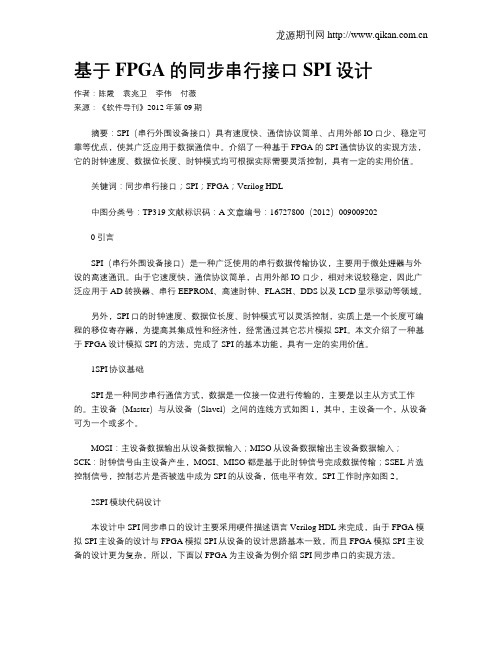

基于FPGA的同步串行接口SPI设计作者：陈霞袁兆卫李伟付薇来源：《软件导刊》2012年第09期摘要：SPI（串行外围设备接口）具有速度快、通信协议简单、占用外部IO口少、稳定可靠等优点，使其广泛应用于数据通信中。
介绍了一种基于FPGA的SPI通信协议的实现方法，它的时钟速度、数据位长度、时钟模式均可根据实际需要灵活控制，具有一定的实用价值。
关键词：同步串行接口；SPI；FPGA；Verilog HDL中图分类号：TP319文献标识码：A文章编号：16727800（2012）0090092020引言SPI（串行外围设备接口）是一种广泛使用的串行数据传输协议，主要用于微处理器与外设的高速通讯。
由于它速度快，通信协议简单，占用外部IO口少，相对来说较稳定，因此广泛应用于AD转换器、串行EEPROM、高速时钟、FLASH、DDS以及LCD显示驱动等领域。
另外，SPI口的时钟速度、数据位长度、时钟模式可以灵活控制，实质上是一个长度可编程的移位寄存器，为提高其集成性和经济性，经常通过其它芯片模拟SPI。
本文介绍了一种基于FPGA设计模拟SPI的方法，完成了SPI的基本功能，具有一定的实用价值。

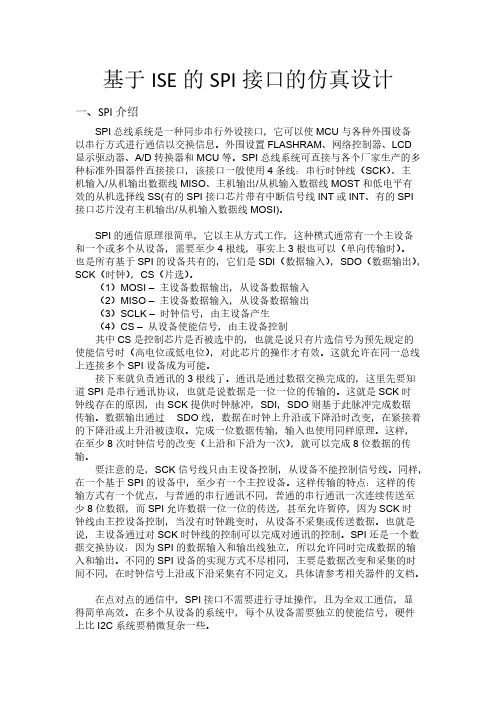

1SPI协议基础SPI是一种同步串行通信方式，数据是一位接一位进行传输的，主要是以主从方式工作的。
主设备（Master）与从设备（Slavel）之间的连线方式如图1，其中，主设备一个，从设备可为一个或多个。
MOSI：主设备数据输出从设备数据输入；MISO从设备数据输出主设备数据输入；SCK：时钟信号由主设备产生，MOSI、MISO都是基于此时钟信号完成数据传输；SSEL片选控制信号，控制芯片是否被选中成为SPI的从设备，低电平有效。
SPI工作时序如图2。
2SPI模块代码设计本设计中SPI同步串口的设计主要采用硬件描述语言Verilog HDL来完成，由于FPGA模拟SPI主设备的设计与FPGA模拟SPI从设备的设计思路基本一致，而且FPGA模拟SPI主设备的设计更为复杂，所以，下面以FPGA为主设备为例介绍SPI同步串口的实现方法。
