单位代码：10359学号：2015110906 密级：公开分类号：TN78Hefei University of Technology 硕士学位论文MASTER’S DISSERTATION（学术硕士）论文题目：基于FPGA的高速可编程的脉冲信号发生器的设计学科专业：微电子学与固体电子学作者姓名：田宇导师姓名：徐南阳教授完成时间：2018年3月合肥工业大学学历硕士学位论文基于FPGA的高速可编程的脉冲信号发生器的设计作者姓名：田宇指导教师：徐南阳教授学科专业：微电子学与固体电子学研究方向：量子信息与量子计算2018年03月A Dissertation Submitted for the Degree of MasterDesign of High Speed Programmable Pulse GeneratorBased on FPGAByTian YuHefei University of TechnologyHefei, Anhui, P.R.ChinaMarch,2018本论文是在导师徐南阳教授的指导下完成的。

时光飞逝，短暂的三年硕士研究生生活即将迎来尾声，内心十分感慨。

在这三年的光阴里，我得到了无数来自老师和实验室师弟妹的关心与帮助，在论文完成之际，我对实验室所有的师生表示感谢。

首先我要感谢我的导师徐南阳老师。

三年研究所学习生涯里，徐南阳老师幽默风趣的生活作风和严谨刻苦的科研态度，深深地影响了我。

徐老师对不同领域知识涉猎广泛，眼界开阔，使我深刻感觉到了学无止境、志存高远的精神。

徐老师平日里学术上的教导和生活中的教诲，教会了我待人处世的道理，使我受益终身。

其次，我要感谢实验室的陈老师与耿老师。

陈老师在科研教学繁忙之余，经常关心督促我的学业，并不厌其烦地为我解答学业上的疑惑；耿老师年龄与我相近，他刻苦钻研的科研精神和灵敏开阔的思维，使我不断充满旺盛的学习热情，感谢两位老师。

我还要感谢实验室的师弟妹们，宋雨萌，邢腾腾，郑子贤，施赛烽，周飞飞。

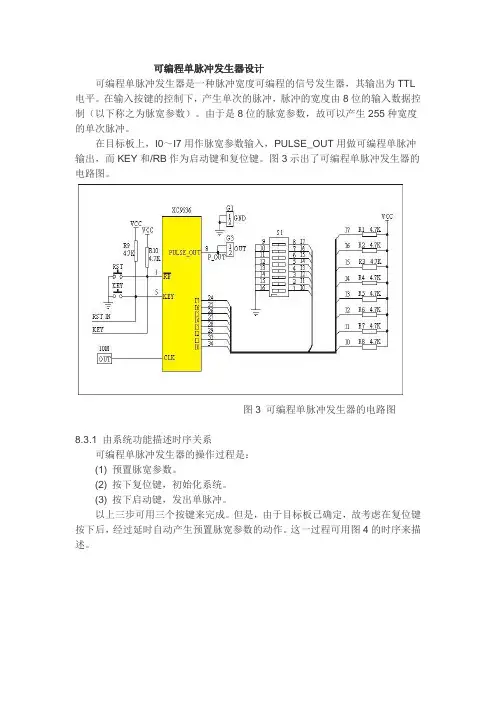

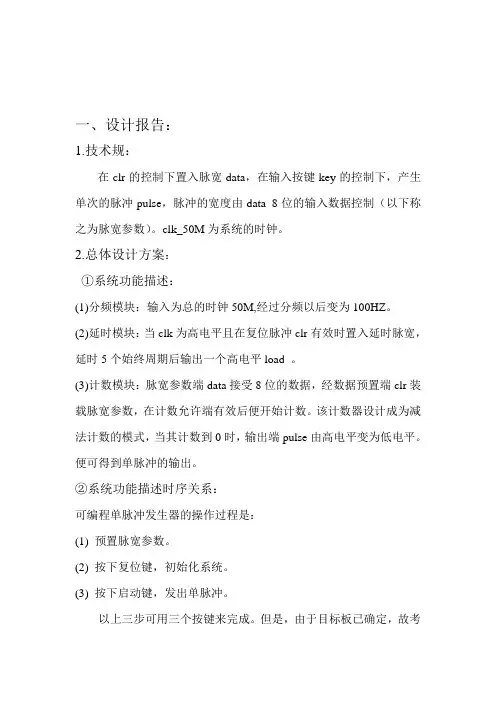

可编程单脉冲发生器设计可编程单脉冲发生器是一种脉冲宽度可编程的信号发生器，其输出为TTL 电平。

在输入按键的控制下，产生单次的脉冲，脉冲的宽度由8位的输入数据控制（以下称之为脉宽参数）。

由于是8位的脉宽参数，故可以产生255种宽度的单次脉冲。

在目标板上，I0～I7用作脉宽参数输入，PULSE_OUT用做可编程单脉冲输出，而KEY和/RB作为启动键和复位键。

图3示出了可编程单脉冲发生器的电路图。

图3 可编程单脉冲发生器的电路图8.3.1 由系统功能描述时序关系可编程单脉冲发生器的操作过程是：(1) 预置脉宽参数。

(2) 按下复位键，初始化系统。

(3) 按下启动键，发出单脉冲。

以上三步可用三个按键来完成。

但是，由于目标板已确定，故考虑在复位键按下后，经过延时自动产生预置脉宽参数的动作。

这一过程可用图4的时序来描述。

图4 可编程单脉冲发生器的时序图图中的/RB为系统复位脉冲，在其之后自动产生LOAD脉冲，装载脉宽参数N。

之后，等待按下/KEY键。

/KEY键按下后，单脉冲P_PULSE便输出。

在此，应注意到：/KEY的按下是与系统时钟CLK不同步的，不加处理将会影响单脉冲P_PULSE的精度。

为此，在/KEY按下期间，产生脉冲P1，它的上跳沿与时钟取得同步。

之后，在脉宽参数的控制下，使计数单元开始计数。

当达到预定时间后，再产生一个与时钟同步的脉冲P2。

由P1和P2就可以算出单脉冲的宽度Tw。

8.3.2 流程图的设计根据时序关系，可以做出图5所示的流程图。

在系统复位后，经一定的延时产生一个预置脉冲LOAD，用来预置脉宽参数。

应该注意：复位脉冲不能用来同时预置，要在其之后再次产生一个脉冲来预置脉宽参数。

为了产生单次的脉冲，必须考虑到在按键KEY有效后，可能会保持较长的时间，也可能会产生多个尖脉冲。

因此，需要设计一种功能，使得当检测到KE Y有效后就封锁KEY的再次输入，直到系统复位。

这是本设计的一个关键所在。
