8楼地层

8楼地层

楼地层》 钢筋混凝土楼板 钢筋混凝土楼板》 第八章 楼地层》8.2钢筋混凝土楼板》8.2.1装配式钢筋混凝土 装配式钢筋混凝土 楼板
图8-17
楼地层》 钢筋混凝土楼板 钢筋混凝土楼板》 第八章 楼地层》8.2钢筋混凝土楼板》8.2.1装配式钢筋混凝土 装配式钢筋混凝土 楼板
图8-18
楼地层》 钢筋混凝土楼板 钢筋混凝土楼板》 第八章 楼地层》8.2钢筋混凝土楼板》8.2.2现浇式钢筋混凝土楼 现浇式钢筋混凝土楼 板
8.2.2现浇式钢筋混土楼板 现浇式钢筋混土楼板
⑴现浇板式楼板
板式楼板当房间尺寸较小时，楼板的荷载直接靠楼板来承受并传给墙体， 这种楼板被称为板式楼板。它适用于跨度较小的房间或走廊。 ①单向板 当楼板为四边支承时，楼板长边l2与短边尺寸l1的比例对其受 力状态影响较大。当l2/l1>2时，在荷载作用下，板基本上只在l1方向上挠 曲。而l2方向上的挠曲很小 (图8-2-1(a))，这表明荷载主要沿l1方向传递，故称单向板。 ②双向板 当l2/l1≤2时，两个方向都有挠曲(图8-2-1b)，这表明板在两 个方向均传递荷载，故称为双向板。双向板受力较单向板更加合理，更能 充分发挥构件材料的力学性能。 ③板的厚度取值 单向板的厚度取(1/30～1/35)l1，最小厚度70mm；双向 板厚取(1/40～1/50)l1，最小厚度80mm，民用建筑中板厚常用80～100mm
楼地层》 概述 第八章 楼地层》8.1概述 楼板层的作用： 楼板层的作用：楼板层是多层建筑中的水平分隔构件，它首先起分隔竖向空间作 用，并为人们提供活动的平面。另外，它一方面承受着楼板层上的全部荷载，并 将这些荷载传给承重墙或柱；另一方面还对墙体起着水平支撑作用，增强建筑物 的整体刚度。 （图8-1） 图 ）

楼地层构造

楼地层构造

吊顶的组成：一般由吊筋、骨架和面层
三部分(图)。

1.弥补原建筑结构的不足。如果层高过高，会使房间显得空旷，可以用吊顶来降低高 度；如果层高过低，也可以通过吊顶进行处理，利用视觉的误差，使房间“变”高。 有些住宅原建筑房顶的横梁、暖气管道露在外面很不美观，可以通过吊顶掩盖以上不 足，使顶面整齐有序而不显杂乱。 2.增强装饰效果。吊顶可以丰富顶面造型，增强视觉感染力，使顶面处理富有个性， 从而体现独特的装饰风格。 3.丰富室内光源层次，达到良好的照明效果。有些住宅原建筑照明线路单一，照明灯 具简陋，无法创造理想的光照环境。吊顶可以将许多管线隐藏起来，还可以预留灯具 安装部位，能产生点光、线光、面光相互辉映的光照效果，使室内增色不少。 4.隔热保温。顶楼的住宅如无隔温层，夏季阳光直射房顶，市内的温度会很高，可以 通过吊顶加一个隔温层，起到隔热降温的作用。冬天，它又成了一个保温层，使室内 的热量不易通过屋顶流失。
(1) 钢筋混凝土雨篷 当挑出长度较大时，雨篷由梁、板、柱组 成，其构造与楼板相同；当挑出长度较小时， 雨篷与凸阳台一样做成悬臂构件，一般由雨篷
梁和雨篷板组成(图)。
(2) 钢结构悬挑雨篷 钢结构悬挑雨篷由支撑系统、骨架系统和
板面系统三部分组成。
(3) 玻璃采光雨篷
玻璃采光雨篷是用阳光板、钢化玻璃做雨

板支承在次梁上，次梁支承在主梁上，主 梁支承在墙或柱上。所有的板、梁都是在 支模后整体浇筑而成(图)。 当房间的形状近似方形，跨度在10m左右时，

常沿两个方向交叉布置等距离、等截面梁，
形成井式楼板(图)。

无梁楼板：框架结构中将板直接支承在柱上，
且不设梁的楼板，分为有柱帽和无柱帽两种。
当楼面荷载较小时，可采用无柱帽式的无

楼地层构造

楼地层构造

楼地层构造 8.4 楼地面装修
▪根据面层材料不同分为:
1. 整体楼地面——水泥砂浆楼地面 水磨石楼地面 细石混凝 土楼地面
2. 块料楼地面——陶瓷地砖楼地面 预制水磨石楼地面 大理 石楼地面、花岗岩楼地面
3. 木地板
——空铺木地板 实铺木地板
4. 粘贴楼地面——卷材：塑料地板、地毯
5. 涂料楼地面——水泥砂浆楼地面或混凝土楼地面上加涂层， 改善表面性能
轻钢龙骨石膏板吊顶
楼地层构造 8.5 顶棚装修
轻钢龙骨石膏板吊顶
楼地层构造 8.6 阳台雨篷
挑阳台、凹阳台、半挑半凹阳台
悬臂梁 悬挑板
楼地层构造 8.6 阳台雨篷
阳台防排水
阳台板低于室内楼地面50mm，周边翻高≥100mm； 排水坡度0.5~1％，坡向地漏，接入临近雨水管；
或坡向排水孔，孔内预埋Φ50pvc管，水舌外挑 ≮80mm 使用防水砂浆或水泥砂浆找平后做防水涂料再做面层(地砖)。
楼地层构造 8.4 楼地面装修
2. 木地面 空铺木地板
空铺木地板构造要点： 用于房屋底层； 由木龙骨(搁栅)、剪刀撑、
压沿木、垫木、地垄墙、单 层或双层木板组成； 砖檐及地垄墙上铺垫木和防 潮油毡； 木板背面防潮处理； 组织架空层通风——在地垄 墙和外墙上预120×120mm 通风洞口，并加设铸铁篦 子。 双层木板的板和面板相互交 错45°～90°。
楼地层构造 8.4 楼地面装修
2. 块料地面 大理石、花岗岩地面
做法： 石材板面层(1:1白水泥浆 擦缝) 陶瓷砖铺面层 25厚1:2.5干硬性水泥砂浆 结合层，上撒1~2厚干水泥并 洒适量清水 水泥浆结合层 结构层
楼地层构造
2. 木地面
8.4 楼地面装修

山东大学 房屋建筑学课件 08第八章楼地层

山东大学 房屋建筑学课件 08第八章楼地层

24
山东大学土建与水利学院
25
山东大学土建与水利学院
（四）无梁楼板－－是框架结构中将板直接支承在柱子 上且不设梁的结构。
为了增大柱子的支撑面积和减小板的跨度，柱顶设柱帽和托 板。柱应尽量按方形网格布置，间距6米左右较为经济。板厚应不 小于120mm。有柱帽者厚度l/35，无柱帽者l/30 1) 优点：顶棚平整，室内净空大，采光、通风好，施工较简单 2)使用范围：它多用于荷载较大的商店、展览馆及仓库等建筑
预制，然后到现场安装，再以整体浇筑其余部分的办法连
接而成的楼板，兼有现浇、预制的双重优越性。
45
山东大学土建与水利学院
（一）钢衬板组合楼板：
实质上是一种钢与混凝土组合的楼板。这种结构使 用凹凸相间的压型薄钢板作衬板与现浇钢筋混凝土浇筑 在一起，支撑在钢梁上构成整体型楼板支撑结构。 •特点：以衬板形式作为混凝土楼板的永久性模板，施工
8
山东大学土建与水利学院
第二节 钢筋混凝土楼板构造
一、现浇式钢筋混凝土楼板 定义： 现浇整体式钢筋混凝土楼板是在施工现场按支模、 扎筋、浇灌混凝土等施工程序而成型的楼板结构。
9
山东大学土建与水利学院
一、现浇式钢筋混凝土楼板 优点： 由于楼板系现场整体浇筑成型，结构的整体性能良 好，因而特别适合于整体性要求较高的建筑物、或有管 道穿过楼板的房间以及形状不规则或房间及尺度不符合 模数要求的房间中。 缺点： 现浇钢筋混凝土板由于现场浇筑，湿作业，工序繁 多，需要养护，且施工工期较长。但近年由于工具式模 板和施工机械的发展，现浇整体式钢筋混凝土楼板已经 大量运用在建筑物中。
38
山东大学土建与水利学院
2.板的搁置 板应有足够的搁置宽度 外墙上应不小于120毫米 内墙上不应小于100mm 梁上应不小于80毫米 •安装前应先坐浆 （10～20厚水泥砂浆）

第八章 楼地层

第八章 楼地层

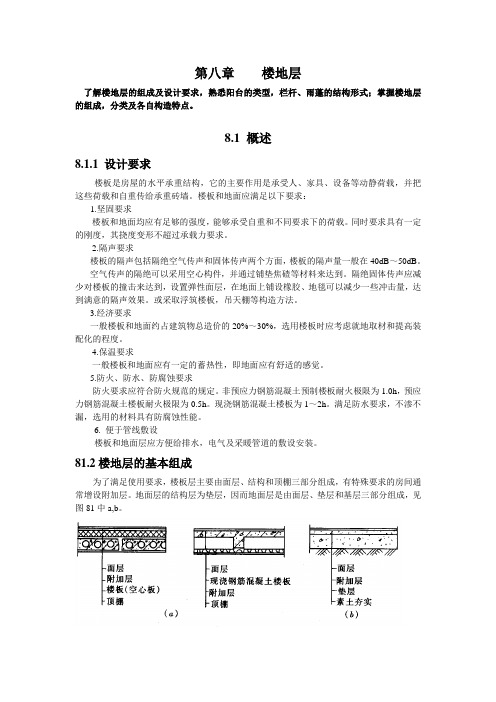

第八章楼地层了解楼地层的组成及设计要求，熟悉阳台的类型，栏杆、雨蓬的结构形式；掌握楼地层的组成，分类及各自构造特点。

8.1 概述8.1.1 设计要求楼板是房屋的水平承重结构，它的主要作用是承受人、家具、设备等动静荷载，并把这些荷载和自重传给承重砖墙。

楼板和地面应满足以下要求：1.坚固要求楼板和地面均应有足够的强度，能够承受自重和不同要求下的荷载。

同时要求具有一定的刚度，其挠度变形不超过承载力要求。

2.隔声要求楼板的隔声包括隔绝空气传声和固体传声两个方面，楼板的隔声量一般在40dB～50dB。

空气传声的隔绝可以采用空心构件，并通过铺垫焦碴等材料来达到。

隔绝固体传声应减少对楼板的撞击来达到，设置弹性面层，在地面上铺设橡胶、地毯可以减少一些冲击量，达到满意的隔声效果。

或采取浮筑楼板，吊天棚等构造方法。

3.经济要求一般楼板和地面约占建筑物总造价的20%～30%，选用楼板时应考虑就地取材和提高装配化的程度。

4.保温要求一般楼板和地面应有一定的蓄热性，即地面应有舒适的感觉。

5.防火、防水、防腐蚀要求防火要求应符合防火规范的规定。

非预应力钢筋混凝土预制楼板耐火极限为1.0h，预应力钢筋混凝土楼板耐火极限为0.5h。

现浇钢筋混凝土楼板为1～2h。

满足防水要求，不渗不漏，选用的材料具有防腐蚀性能。

6. 便于管线敷设楼板和地面层应方便给排水，电气及采暖管道的敷设安装。

81.2楼地层的基本组成为了满足使用要求，楼板层主要由面层、结构和顶棚三部分组成，有特殊要求的房间通常增设附加层。

地面层的结构层为垫层，因而地面层是由面层、垫层和基层三部分组成，见图81中a,b。

图8-1 楼地层基本构造a 楼层基本构造b 地层基本构造1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。

起着保护楼板、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。

2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。

房屋建筑学楼地层-楼地层构造

房屋建筑学楼地层-楼地层构造
第八章 楼地层
8.4 楼地层构造
8.4楼地层构造
一、地面类型： 1、整体地面 2、块材地面
3、塑料地面 4、卷材类地面 5、涂料类地面 6、木地面
房屋建筑学楼地层-楼地层构造
（一）整体地面：
1、水泥砂浆地面： （1）特点 ： ①构造简单 ②坚固
③防潮、防水 ④造价低 ⑤蓄热系数大 （2）构造：
①单层：一层20-25厚1：2或1：2.5水泥砂浆。
5、纯羊毛地毯：
（1）特点：①弹性好②不易变形③不易磨损
④易清洗 ⑤难燃烧 ⑥隔声好
⑦易虫蛀 ⑧防腐性差 ⑨价格昂贵 房屋建筑学楼地层-楼地层构造
（2）分类：
①无纺地毯 ②簇绒地毯 ③手工编织地毯
6、地毯的铺设方法：
①局部 ③干铺
②满铺 ④固定
房屋建筑学楼地层-楼地层构造
（五）木地面：
1、定义：指由木板铺钉或胶合在基层上的地面。 2、特点：①有弹性 ②无灰 ③质轻 ④不反潮 ⑤导热系数小 ⑥光滑 ⑦清洁 3、适用范围：①住宅②宾馆③体育馆④剧院舞台 4、按材料规格分类： ①条木地面50-150mm宽 ②拼花木地面200-300mm长 5、材质分类：①纯木 ②复合
1、粘土砖地面：
（1）特点 ： ①施工简便 ②造价低廉
（2）砌筑方式： ①平砌 ②侧砌
（3）适用范围： ①临建地面
②庭院小道
③要求低地面
房屋建筑学楼地层-楼地层构造
（4）砌筑方法：
①平铺：在基层上铺一层20-40厚砂子， 将砖直铺在砂子上，校正平整后用砂 或砂浆填缝。
②湿铺：基层上铺1：3水泥砂浆12-20厚， 将砖块铺平压实，用1：1水泥砂浆灌缝。
抹灰装修 当楼板底面不够平整，或室内装修要求较高，可在板底抹灰装 修

第八章楼地层

第八章楼地层
现浇钢筋混凝土楼板按结构类型分为：
平板式楼板 梁板式楼板 无梁楼板 钢衬板组合楼板
第 6页
1、平板式楼板
在墙体承重建筑中，当房间较小、楼面荷载 可直接通过楼板传给墙体而不需要另设梁， 这种厚度一致的楼板称为平板式楼板。
平板式楼板多用于厨房、卫生间、走廊等跨 度较小的空间。
楼板一般是四边支承，根据其受力特点和支 承情况，分为：
第 47页
b. 阳台栏杆和扶手
栏杆形式有空花栏杆、实心栏板和组合式栏杆； 按材料分有砖砌栏杆、钢筋混凝土栏杆和金属栏 杆几种。
第 48页
第 49页
第 50页
二、雨篷
雨篷是建筑物入口处遮雨、保护外门免受雨淋的水平构件。 它多采用钢筋混凝土悬挑板，悬挑长度一般为1m～1.5m。 按结构形式不同，雨篷有板式和梁板式两种，为防止其产生 倾覆，常将雨篷与入口处门上过梁或圈梁现浇在一起。
第 28页
三、装配整体式钢筋混凝土楼板
装配整体式楼板是将楼板中的部分构件预制， 然后到现场安装，再以整体浇筑其余部分的 办法连接而成的楼板。
它兼有现浇与预制的双重优越性。
第 29页
1密肋填充块楼板
密肋有现浇和预制两种，前者是在填充块之间现浇 密肋小梁和面板，其填充块有空心砖、轻质块或玻 璃钢模壳等(图 a、b)；后者的密肋常见的有预制倒 T形小梁、带骨架芯板等(图c、d)。
等等。
第 34页
三、地面的类型
1．整体类地面
该类地面有水泥砂浆地面、细石混凝土地面、沥青砂浆地 面、菱苦土地面、水磨石地面等。
2．板块类地面
该类地面有砖铺地面、地砖地面、天然石板及人造石板地 面、木地面等。
3．卷材类地面
该类地面有塑料地板、橡胶地毯、化纤地毯、无纺地毯、 手工编织地毯等。

8#楼降水及挖土

8#楼降水及挖土

一、工程概况本工程为临街商住楼，位于长寿路、常德路口，三十层框架结构，设地下室一层，建筑面积36548平方米。

基础形式为桩基承载承台基础。

±0.00相当于绝对高程4.30m（吴凇高程），室内外高差1.0m，围护搅拌桩桩顶标高（绝对）3.3m，地下室底板面标高-4.5m，基础埋深4.6m。

挖、运土方约1.9万m3。

降水采用轻型井点降水。

基坑围护为：沿长寿路双排搅拌桩及土钉支护，其余与整体地下室交接处和电梯井加深部分单排搅拌桩及土钉支护，以解决止水问题，并保证土方开挖过程中的基坑安全。

后浇带外采用1：1.5自然放坡80mm厚素砼面。

建设单位：上海上青置业发展有限公司设计单位：浙江省建筑设计院围护设计：上海现代建筑设计（集团）有限公司监理单位：上海市建科院建设工程咨询监理部施工单位：江苏武进建筑安装工程总公司（沪）二、工程地质概况本工程区域主要由粘性土、粉性土、砂性土组成。

地层特性如下表所示：三、围护搅拌桩施工方案1、搅拌桩设计主要参数：2、施工工艺流程搅拌桩采用二喷二搅的施工工艺，工艺流程见下图3、①、桩孔定位采用J6经纬仪，结合50m钢卷尺测放轴线，根据甲方提供控制点测设施工场区轴线控制点，形成控制系统，因现阶段正在压柱，应随时校核控制点。

每条桩轴线测放后，应设辅助控制线，以便移位后复核，相邻桩间移位应用钢卷尺准备丈量。

桩孔定位误差≤2cm。

②、垂直度及标高控制桩机安装就位后应采用垂球矫正垂直度，桩机安装应稳固周正，桩机垂直度误差≤1/100，选用平直的钻杆，预搅下沉时应缓慢入土。

直接做标记于钻杆上以控制标高。

③、桩径控制施工前应按设计要求对搅拌轴直径校定，施工过程应随时检查搅拌轴直径，如磨损应即时补足，直径误差≤2cm。

④、桩间搭接按设计要求，相邻桩间搭接长度20cm，轴线移位或同一轴线上相邻桩间移位应用钢卷尺准确丈量，保证搭接长度≥20cm。

⑤、预搅下沉及提升速度适当控制预搅下沉速度并严格控制喷浆搅拌提长度≤0.5m/min⑥、灰浆供应随时检查灰浆泵送状况，浆管堵塞或机械故障应以二倍搭接长度及时补桩。

房屋建筑学 阶段测试题8-楼地层

房屋建筑学 阶段测试题8-楼地层

第四章楼板层和地面(一)填空题1．楼板按其所用的材料不同，可分为——、——、——等。

2．钢筋混凝土楼板按其施工方式不同分为——、——、和装配整体式楼板三种。

3．现浇梁板式楼板布置中，主梁应沿房间的——方向布置，次梁垂直于——方向布置。

4．槽形板为提高板的整体刚度和便于搁置，常将板的——封闭。

5．预制钢筋混凝土楼板的支承方式有——和——两种。

6．预制钢筋混凝土空心楼板的搁置应避免出现——支承情况，即板的纵长边不得伸入砖墙内。

7．木地面的构造方式有——、——和粘贴式三种。

8．顶棚按其构造方式不同有——和——两大类。

9．阳台按其与外墙的相对位置不同分为——、——、——和转角阳台10．吊顶主要有三个部分组成，即——、——和——。

11．楼板层主要由——、——和——三部分组成，有特殊要求的通常增设附加层。

12．地坪层主要由——、——和——三部分组成，必要时也可增设附加层。

13．一般四面简支的单向板式楼板，其厚度不小于短边的——；四面简支的双向板，其厚度不小于短边的——。

14．实心预制钢筋混凝土平板跨度一般在——mm以内，板厚为跨度的1／30，常取60~80mm，板宽一般为——mm或——mm。

15．预制板可直接搁置在墙上或梁上，为满足结构要求，通常应满足板端的搁置长度。

一般情况下，板搁置在梁上应不小于——；搁置在内墙上不小于——。

(二)选择题1．现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是——。

①防止面层开裂②便于磨光③面层不起灰④增添美观2．槽形板为提高板的刚度，当板长超过——m时，每隔1000~1500mm增设横肋一道。

①4．5 ②9③6 ④7．23．空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是——。

①增加保温性②避免板端被压坏③增强整体性④避免板端滑垂4．预制板侧缝间需灌注细石混凝土，当缝宽大于——mm时，须在缝内配纵向钢筋。

①30 ②50③60 ④655 ——施工方便，但易结露、起尘，导热系数大。

房屋建筑学---第八章 楼地层

房屋建筑学---第八章 楼地层
第二十五页，共25页。
第二十一页，共25页。
第三章 建筑剖面设计
测试题
(1)民用建筑中最常见的剖面形式是（ ）。
A：矩形 B：圆形 C：三角形D：梯形 (2) 设计视点的高低与地面起坡大小的关系是（ ）。
A: 正比关系B: 反比关系 C: 不会改变 D: 毫无关系 (3) 电影院对位排列，其视线升高值为（ ）。
A：60mm B：120mm C：240mm D：150mm
式<1.2m
挑梁式
第十七页，共25页。
第八章 楼 地 层
8.3 阳台及雨篷
8.3.3雨篷 作用—遮挡雨水、室内外的过渡空间、装饰作用
类型—悬挑雨篷、墙或柱支承的雨篷、悬挂式雨篷
细部构造—防排水
第十八页，共25页。
第八章 楼 地 层
悬挑雨篷构造
第八章 楼 地 层
8.1 概述
8.1.4地坪层构造
①素土夯实层 素土夯实层是地坪的基层，也称地基。素
土即为不含杂质的砂质粘土，经夯实后，才能 承受垫层传下来的地面荷载。
②垫层 垫层是承受并传递荷载给地基的结构层，
垫层有刚性垫层和非刚性垫层之分。 ③面层 面层应坚固耐磨、表面平整、光洁、易清
洁、不起尘。
第十页，共25页。
第八章 楼 地 层
现浇肋梁楼板
现浇肋梁楼板由板、次梁、主梁现浇而成。
第十一页，共25页。
第八章 楼 地 层
现浇肋梁楼板
根据板的受力状况不同，有单向板肋梁楼板、双向板肋梁楼板 。
（b）双向板
第十二页，共25页。
第八章 楼 地 层 井式楼板和无梁楼板
当肋梁楼板两个方向的梁不分主次、高度相等、呈井字形同位相交时称为井式楼板。此 种楼板的梁板布置美观，有装饰效果。

8楼地层

8楼地层

(3)壓型鋼板組合樓板 做法： 用截面為凹凸形的壓型鋼板與現澆混凝土面層組合， 形成整體性很強的一種樓板結構。 ■壓型鋼板的作用 1、面層混凝土的範本， 2、起結構作用， 國外高層建築中得到廣泛的應用，圖8-4。 ■整體連接是由： 栓釘(又稱抗剪螺釘)將鋼筋混凝土、壓型鋼板和鋼樑 組合成整體 ■栓釘是： 組合樓板的抗剪連接件， ■樓面的水準荷載通過栓釘傳遞到：梁、柱、框架， 所以栓釘又稱剪力螺栓。 ■栓釘規格數量： 按樓板與鋼樑連接處的剪力大小確定， ■栓釘應與鋼樑牢固焊接。
■雜訊的傳播途徑： 1、空氣傳聲2、固體傳聲。 ■空氣傳聲的媒介是：空氣。 ▲隔絕空氣傳聲方法： 使樓板密實、無裂縫等構造措施。 ■固體傳聲：指通過固體(樓板層）傳遞。 ■樓板層隔聲主要針對：固體傳聲。 ▲原因：聲能衰減很少。
■隔絕固體傳聲的方法： 1、在樓板面鋪設彈性面層，如圖8-2(a)。 鋪設地毯，雜訊通過量可控制在75%以內 空心樓板不作隔聲處理，通過的雜訊為80~85%， 槽板、密肋樓板不作隔聲處理，通過雜訊在85%以上) 隔聲效果較好，採用較廣泛。 2、設置片狀、條狀或塊狀的彈性墊層，其上做面層形 成浮築式樓板，如圖8-2(b)。 減弱由面層傳來的固體聲能,達到隔聲目的。 3、在樓板下設置吊頂棚(吊頂)， 撞擊樓板產生的振動不能直接傳入下層空間。 樓板與頂棚間留有空氣層、 吊頂與樓板採用彈性掛鉤連接，使聲能減弱。 在頂棚上鋪設吸聲材料加強隔聲效果，圖8-2(c)。 ▲防固體傳聲的三種措施，以面層處理效果最好， 浮築式樓板施工較麻煩，採用較少。
(2)槽形板 板長為3~6m的非頂應力槽形板， 板肋高為120~240mm，板的厚度僅30mm。 ■槽形板特點： 1、減輕了板的自重，省材料。 2、易在板上開洞。 3、隔聲效果差。 4、正放(肋朝下)時，板底不平整，如圖8-5(c)； 5、倒放(肋向上)時，需在板上進行處理，使平整， (槽內可填輕質材料起保溫、隔音作用)．圖8-5(d)。 ▲槽形板正放常用作廚房、衛生間、庫房等樓板。 ▲槽形樓板有保溫、隔聲要求時，可考慮採用倒放。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.槽形板(图)
●尺寸:跨长2.7~6m,
宽度: 600-1200m 厚度: 25-30mm 肋高: 120-240mm
●适用范围:板跨≥2700mm,有开洞要求 ●特性:减轻自重,节省材料,便于开洞,隔声效果
差 ●布置形式: 正置:板底不平整 倒置:槽内可填放保温,隔声材料
3,空心板(图)
(一般均为预应力板) ●孔洞:圆孔,椭圆孔,方孔,矩形孔 ●板的规格 中型板: 板跨: 4.2m以内 宽度: 500-1500mm 厚度: 120mm : 大型板: 板跨: 4.2-7.2mm 宽度: 1200-1500mm 厚度: 180-240mm ●特性: 不宜任意打洞 支承端的两端孔洞填塞 不允许三边支承
2,隔墙与楼板的关系
轻质隔墙可以直接设置在楼板上 重质隔墙搁置在楼板上的处理: A,隔墙支承在梁上 B,板缝隙内配钢筋支承隔墙 C,隔墙支承在板的纵肋上 (图8-4)
上一张 下一张 主 页
退 出
3. 板的搁置与锚固
●搁置长度: 墙≥90mm 梁≥60mm; 10mm厚M5水泥砂浆坐浆 ●板的锚固:板与墙,板端与板端连接处设 置锚固钢筋(图8-21)
上一张 下一张 主 页 退 出
8.3 地坪层构造
---地坪层指建筑物底层房间与土层的交 接处 一,地坪构造(图) 组成:素土夯实层 ,垫层(结构层) ,面 层 1.素土夯实层 填砂质粘土,每300mm夯实成200mm
上一张 下一张 主 页
退 出
2.垫层
A.刚性垫层:C10砼,厚80-100mm 用于地面要求较高及薄而脆的地面, 如瓷砖,大 理石地面 B.非刚性垫层: 50mm厚砂垫层;80-100厚碎石灌浆; 50-70厚石灰炉碴; 70-120厚三合土(石灰,炉碴,碎石) 用于厚而不易断裂的地面,如砼地面,水泥制品块 地面
砖,抛光同质地砖
◆常见做法:
●
●
●
基层上水泥浆结合层一道,上洒1~2厚干水泥 并洒清水适量; 25厚1:2.5干硬性水泥砂浆结合层; 贴地砖水泥浆擦逢 (常用地面做法) ,(常用楼面做法)
3,塑料地面
包括一切以有机物质为主所制成的地面覆盖材料. 有块材和卷材形式 (1)聚氯乙烯塑料地面
◆粘结剂:溶剂性氯丁橡胶粘结剂,聚酯酸乙烯
第8章 章
楼地层构造
目的要求: 1,使学生掌握楼板的分类,构造,优缺 点及布置方式; 2,了解地面的类型及优缺点,适用范围; 3,熟悉阳台,雨蓬的结构形式. 教学内容:
上一张 下一张 主 页
退 出
8.1 概述
楼地层包括楼板层和地坪层.楼板层分隔上 下楼层空间,地坪层分隔大地与底层空间. 楼板层和地坪层在构造上的相同点和不同点. 面层相同 结构层不同 一,楼板层的作用及基本组成 1,作用:水平方向的承重构件,起水平分隔,水 平承重和水平支撑作用.
上一张 下一张 主 页
退 出
(3)缸砖及陶瓷锦砖地面
◆缸砖:用陶土焙烧而成的一种无釉砖块 ◆ 陶瓷锦砖:又称马赛克,是以优质瓷土烧
制而成的小尺寸瓷砖
◆常见做法:
12厚1:3水泥砂浆找平; 5厚1:1水泥砂浆粘结层; 铺贴缸砖或陶瓷锦砖.
(4)陶瓷地砖地面---又称墙地砖,块大
◆类型:釉面地砖,无光釉面砖,无釉防滑地
二,顶棚装修
顶棚类型: 1,直接式顶棚 -----在一般楼板板底,屋面板板底直接喷刷,抹灰, 贴面 (1)直接喷,刷涂料 当要求不高或楼板底面平整时,可在板底嵌缝后喷(刷) 石灰浆或涂料二道. (2)抹灰顶棚 ◎适用于:对板底不够平整或要求稍高的房间. ◎常用做法:纸筋石灰浆顶棚,混合砂浆顶棚, 水泥砂浆 顶棚等 (3)贴面式顶棚 ◎ 适用于:装修标准较高或有保温吸声要求. ◎常用做法:粘贴装饰吸声板,石膏板,塑胶板等.
上一张 下一张 主 页
退 出
8.2 钢筋砼楼板层构造
钢筋砼楼板按施工方法不同可分为: ● 现浇式 ● 装配式 ● 装配整体式
上一张 下一张 主 页
退 出
一,装配式钢筋砼楼板
板长:300mm的倍数 板宽:100mm的倍数
上一张 下一张 主 页
退 出
(一)楼板的类型
类型:实心平板,槽形板,空心板 1,实心平板(图) ●尺寸:板跨≤ 2.4m;厚度:跨度的1/30, 一般为60~80mm ●适用范围:小跨度的房间,如走道板,阳台 板,雨蓬板,管沟盖板等.
上一张 下一张 主 页
退 出
2. 基本组成(图) (1)楼板面层 楼面或地面 (2)楼板 结构层 (3)顶棚层 抹灰顶棚,粘贴类顶棚,吊顶棚
二,楼板层的设计要求
1.足够的强度,刚度; 2.隔声,防火,热工等要求; ● 隔声:隔绝固体传声的方法: (1)在楼板面铺设弹性面层; (2)设置弹性垫层,其上做面层形成浮筑式楼板;(图) (3)楼板下设置吊顶棚. ●防火:楼板层应该根据建筑物的耐火等级,进行防火设计. ● 热工:有些房间有一定的温度,湿度要求,需要在楼板层 中设置保温层,有些需设置防水层. 3.满足建筑经济的要求; 楼板层的造价占房屋土建造价的比重较高,如多层砖混结 构房屋20~30%.
上一张 下一张 主 页
退 出
二,现浇式钢筋砼楼板
1.现浇肋梁楼板( 图8-1) ●肋梁式楼板组成 : 板,次梁,主梁 荷载板→梁(或次梁→主梁)→墙(或柱 )→基础 ●楼板:按受力特点和支承情况分类 单向板:l2 > 2l 1 板跨尺寸一般不大于3m 双向板:l 2 < 2l 1 板跨尺寸一般不大于4m 2.井式楼板(图) -----两个方向的梁不分主次,高度相同,同位相交,呈井字 形,是肋梁楼盖的一种特例,板为双向板. ●适用范围:长短边之比小于1.5的矩形平面大空间楼盖. 梁的间距3m左右
● 组成:预制钢筋砼薄板+现浇砼面层 ● 预制钢筋砼薄板: 普通钢筋砼薄板 预应力钢筋砼薄板 ●尺寸: 叠合楼板---跨度:4-6M,最大可达9M,在5.4M内 较为经济,厚度:150-250MM,≥薄板厚 度的2倍 预制薄板--- 厚60-70MM,宽:1.1-1.8M 现浇砼面层--- 厚: 70-120MM,C20级砼.
上一张 下一张 主 页
退 出
(2)水泥石屑地面
-------是以石屑(细小的石子)代砂替的一种水泥地面, 也称豆石或瓜米石地面 ◆特点:表面光洁,不起尘,易清洁 ◆构造作法: 单层:25MM厚1:2水泥石屑提浆抹光. 双层:15~20MM厚1:3水泥砂浆找平; 15MM厚1:2水泥石屑面层,提浆抹光.
(三)梁的断面形式
矩形,T形,十字形,花篮形 梁的经济跨度:5～8m
(四)楼板细部构造
1.板缝处理 板缝处理 预制板之间应留有10~20mm的缝隙 预制板之间应留有 的缝隙 ——便于板的铺设 便于板的铺设 板缝内需灌入细石混凝土, 板缝内需灌入细石混凝土,灌缝密实 ——加强预制楼板的整体性 加强预制楼板的整体性 板间侧缝形式: 形 板间侧缝形式:V形,U形,槽形(双齿) 形 槽形(双齿)
3.面层
不同房间有不同要求; 防滑,耐磨,易清洁.
8.4 楼地层构造
一,楼地面装修 -----楼板层和地坪层的面层装修.面层一般 包括面层和面层下的找平层两部分. 地面分类: 整体类地面 块材类地面 塑料地面 木地面
上一张 下一张 主 页
退 出
1,整体类地面
用现场浇注的方法做成整片的地面称为整体地面. 常用的有水泥砂浆地面,水磨石地面,菱苦土地面等. (1)水泥砂浆地面 ◆特点:构造简单,坚固,防潮,防水,造价低.但表面起 灰,不易清洁. ◆构造作法: 单层:在垫层或结构层上抹20~25MM厚的1:2或1:2.5 水泥砂浆; 双层:10~20MM厚1:3水泥砂浆,面层为5~10厚1:2水 泥砂浆.
上一张 下一张 主 页
退 出
(3)水磨石地面(图)
◆特点:耐磨性,耐久性,防水性好,质地美观,不起尘,易 清洁等. ◆构造作法: ●在刚性垫层或结构层上用10~20MM厚的1:3水泥砂浆找平; ●面铺10~15MM厚1:1.5~2的水泥白石子; ● 待面层达到一定强度后加水用磨石机磨光,打蜡. 水泥为普通水泥,石子为中等强度的方解石,大理石, 白云石
上一张 下一张 主 页
退 出
2,块料地面
-----把块材借胶结材料粘贴或铺砌在结构层上.常用的胶结 材料有水泥砂浆,油膏等,也有细砂和细炉渣做结合层. (1)粘土砖地面 ◆做法:20~40厚砂或细炉渣结合层; 平,侧铺普通粘土砖,砂填逢 (2)水泥制品块地面 ◆类型:水泥砂浆块,水磨石块,预制砼块 ◆做法: A,干铺法:在基层上铺一层20~40后的细砂或细炉渣, 将水泥制品块铺上,板逢砂浆嵌逢.----预制块大而厚时 B,湿铺法:12~20厚1:3水泥砂浆做结合层,铺水泥制 品块,1:1水泥砂浆嵌逢. ----预制块小而薄时
上一张 下一张 主 页
退 出
●构造方法 : A,架空木地面----常用于底层地面,主要用于舞台, 运动场等有弹性要求的地面 .(图) B,实铺木地面----直接在实体基层上铺设木地板, 木搁栅固定在结构层上,采用铅丝或U形铁件嵌 固,底层地面为了防潮,在结构层上涂刷冷底子 油和热沥青. (图) C,粘贴木地面----做法是先在钢筋混凝土基层上采 用沥青砂浆找平,然后刷冷底子油一道,热沥青 一道,用2mm厚沥青胶环氧树脂乳胶等随涂随铺 贴20mm厚硬木长条地板. (图) .
3.无梁楼板(图) -----楼板不设梁,而将楼板直接支承在柱上. ●柱帽 作用:加强结点刚度,减小板跨,当为升板施 工时,作为施工构造结点. 柱帽形式:方形,多边形,圆形 ●柱网: 正方形或接近于正方形,常用柱网6~8m, 板厚150~200mm ●适用范围:荷载较大(≥5kN/m2),空间规整的商场, 仓库,车库等
■板的接缝
●端缝 ★ 灌砂浆或混凝土(连接) ★配置锚固钢筋,细石混凝土灌缝(整体性,抗震) ●侧缝 (1) 板缝在30mm以内时,灌细石砼; (2) 板缝在50mm~120mm时, 加钢筋网片再灌细石砼,也可 将缝留在靠墙处,沿墙挑砖填缝; (3) 板缝大于120mm时,加钢筋骨架现浇板带; (4)板缝大于200mm时,重新选择板的规格. (图8-3)
