下载文档原格式
《钛合金Ti-6A1-4V修正本构模型在高速铣削中的应用研究》篇一钛合金Ti-6Al-4V修正本构模型在高速铣削中的应用研究一、引言随着现代工业技术的飞速发展，钛合金Ti-6Al-4V因其独特的物理和机械性能，被广泛应用于航空、医疗、生物工程等各个领域。
在高速铣削加工中，钛合金的加工性能和材料行为对加工效率和产品质量有着重要影响。
因此，对钛合金的修正本构模型进行研究，对提高高速铣削的精度和效率具有重要意义。
本文将重点探讨钛合金Ti-6Al-4V的修正本构模型在高速铣削中的应用研究。
二、钛合金Ti-6Al-4V的特性与修正本构模型钛合金Ti-6Al-4V是一种轻质高强度的金属材料，具有优良的耐腐蚀性和生物相容性。
然而，由于其特殊的物理和机械性能，在高速铣削过程中，钛合金的加工行为和材料变形行为具有复杂性。
因此，建立准确的修正本构模型对于理解其加工行为和优化加工过程至关重要。
修正本构模型是在传统本构模型的基础上，通过引入新的物理参数和数学表达式，以更准确地描述材料在特定条件下的变形行为。
对于钛合金Ti-6Al-4V，其修正本构模型应考虑到材料的高温性能、应变硬化效应、热软化效应等因素。
三、修正本构模型在高速铣削中的应用1. 优化切削参数：通过使用修正后的本构模型，可以更准确地预测钛合金在高速铣削过程中的材料变形行为。
这有助于选择合适的切削速度、进给率和切削深度等参数，从而提高加工效率和产品质量。
2. 预测刀具磨损：修正本构模型可以更准确地描述钛合金的摩擦和磨损行为。
通过该模型，可以预测刀具在不同切削条件下的磨损情况，从而选择合适的刀具材料和几何形状，延长刀具使用寿命。
3. 工艺优化：基于修正本构模型的模拟结果，可以对高速铣削工艺进行优化。
例如，通过调整切削路径、冷却液的使用等工艺参数，可以降低材料变形和热影响，提高加工精度和表面质量。
4. 实际加工验证：通过将修正本构模型应用于实际的高速铣削加工中，可以验证模型的准确性和有效性。
钛合金Ti-6Al-4V切削仿真温度分析钛合金Ti-6Al-4V是一种广泛使用的金属材料，具有良好的力学性能和耐高温性能，在航空航天、汽车、医疗器械等领域得到广泛应用。
而钛合金Ti-6Al-4V切削加工过程中的温度分析对于提高加工精度、延长刀具寿命、改善表面质量具有重要意义。
本文将针对钛合金Ti-6Al-4V切削加工过程中的温度分析进行研究，通过数值仿真分析得出切削过程中的温度分布规律，并提出相应的改进措施，以期为钛合金Ti-6Al-4V的切削加工提供理论支持和实用指导。
1. 钛合金Ti-6Al-4V切削加工的现状钛合金Ti-6Al-4V由α和β两相组成，具有良好的力学性能和耐高温性能，但其在切削加工过程中容易产生较高的切削温度，导致刀具磨损加剧、加工精度下降、表面质量劣化等问题。
目前，钛合金Ti-6Al-4V的切削加工仍然面临着温度过高、刀具寿命短、加工表面粗糙等难题，急需寻求有效的解决方案。
通过数值仿真分析钛合金Ti-6Al-4V切削加工过程中的温度分布规律，可以深入了解切削过程中的温度变化规律，为优化切削加工参数、改进刀具设计、提高加工效率和质量提供重要的理论依据。
针对刀具与工件的接触处温度高、刀具刃部温度梯度大等问题，可以提出相应的改进措施，从而有效降低温度对切削加工的不利影响。
在进行温度分析时，首先需建立钛合金Ti-6Al-4V切削加工的数值仿真模型，包括刀具、工件、切削过程等相关参数。
然后，通过有限元分析方法，考虑刀具与工件的接触面、摩擦热、材料塑性变形、切屑排除等因素，计算切削加工过程中的温度场分布和温度变化规律。
进行仿真温度分析结果的验证和分析，以得出关键的温度分布规律和影响因素。

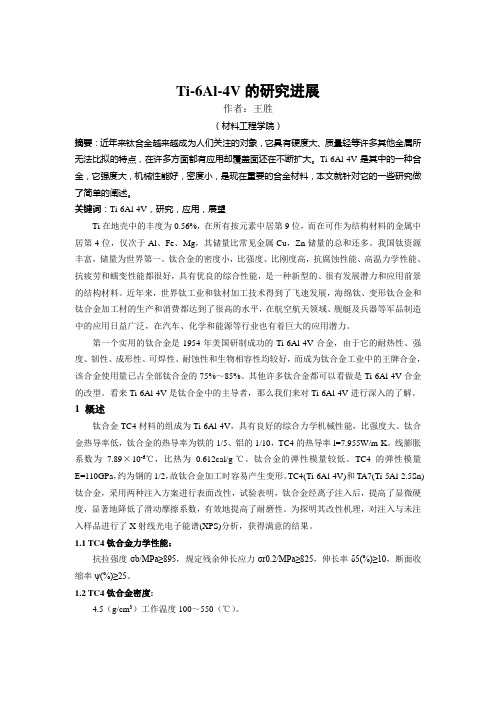

Ti-6Al-4V的研究进展作者：王胜（材料工程学院）摘要：近年来钛合金越来越成为人们关注的对象，它具有硬度大、质量轻等许多其他金属所无法比拟的特点，在许多方面都有应用却覆盖面还在不断扩大。
Ti-6Al-4V是其中的一种合金，它强度大，机械性能好，密度小，是现在重要的合金材料，本文就针对它的一些研究做了简单的阐述。
关键词：Ti-6Al-4V，研究，应用，展望Ti在地壳中的丰度为0.56%，在所有按元素中居第9位，而在可作为结构材料的金属中居第4位，仅次于Al、Fe、Mg，其储量比常见金属Cu，Zn储量的总和还多。
我国钛资源丰富，储量为世界第一。
钛合金的密度小，比强度、比刚度高，抗腐蚀性能、高温力学性能、抗疲劳和蠕变性能都很好，具有优良的综合性能，是一种新型的、很有发展潜力和应用前景的结构材料。
近年来，世界钛工业和钛材加工技术得到了飞速发展，海绵钛、变形钛合金和钛合金加工材的生产和消费都达到了很高的水平，在航空航天领域、舰艇及兵器等军品制造中的应用日益广泛，在汽车、化学和能源等行业也有着巨大的应用潜力。
第一个实用的钛合金是1954年美国研制成功的Ti-6Al-4V合金，由于它的耐热性、强度、韧性、成形性、可焊性、耐蚀性和生物相容性均较好，而成为钛合金工业中的王牌合金，该合金使用量已占全部钛合金的75%～85%。
其他许多钛合金都可以看做是Ti-6Al-4V合金的改型。
看来Ti-6Al-4V是钛合金中的主导者，那么我们来对Ti-6Al-4V进行深入的了解。
1 概述钛合金TC4材料的组成为Ti-6Al-4V，具有良好的综合力学机械性能，比强度大。
钛合金热导率低，钛合金的热导率为铁的1/5、铝的1/10，TC4的热导率l=7.955W/m·K。
线膨胀系数为7.89×10-6℃，比热为0.612cal/g·℃。
钛合金的弹性模量较低。
TC4的弹性模量E=110GPa，约为钢的1/2，故钛合金加工时容易产生变形。
基于Ti-6Al-4V型铣刀刀具性能和表面质量的试验性能和数值模拟研究：摘要这篇论文是基于Ti-6Al-4V型钛合金铣刀的实验性能和数值模拟研究。
加工过程采用未涂层的硬质合金刀具在充分冷却的条件下进行。
在产生一定的切屑热下，对表面质量和刀具性能进行试验分析，同时对应力集中面建立三维有限元模型。
通过对刀—屑界面温度的估计选定刀具磨损系数、接触应力和切屑速度。
就各种切削条件下和磨损对表面的影响程度建立刀具磨损模型。
建立在三维有限元模型基础上的刀具磨损估计值与试验测得的磨损值表现出很好的一致性。
实现切削的刀具材料的最高切削速度为182.9米／分钟。
消除残余应力和控制刀具磨损量以达到加工条件下的表面光洁度，残余应力对加工面产生挤压效应。
2010爱思唯尔公司.版权所有1．介绍在所有钛合金中，Ti-6Al-4V型钛合金在化工、外科、船舶和航空航天领域得到广泛应用。
α—β钛合金广泛使用的主要原因是它的高强度—重量比，这使得在温度升高时保持良好的耐腐蚀和耐断裂性。
然而，由于导热率低（在刀面产生高温）和与大多数刀具材料较强的亲和力（刀具过早实效）使得Ti-6Al-4V型钛合金刀具加工困难。
而且剪切应力造成的不均匀变形使切削力产生波动，加剧了刀具磨损和切削颤振。
正如库曼杜伊、特克维奇（1981）和钱德勒（1989）所描述，工业生产中可加工性差限制了切削速度低于60米／分钟。
因此，近年来大量论文研究致力于提高Ti-6Al-4V型钛合金机械加工性，他们研究刀具磨损和相关问题有利于选择合适的加工条件。
库曼杜伊、特克维奇（1981）研究了切屑形成机理并得出结论：在顶缎阶段，高温下刀面和切屑底部的长时间接触引起较快的刀具磨损，这是因为Ti-6Al-4V型钛合金与大多数刀具材料有化学亲和力。
根据这个报告，库曼杜伊和瑞德（1983）后来成功地设计出一种新型切削刀架，它具有大间隙和负前角，能够延长刀具寿命。
他们也发现了用陶瓷加工Ti-6Al-4V型钛合金的非适用性。
《钛合金Ti-6A1-4V修正本构模型在高速铣削中的应用研究》篇一钛合金Ti-6Al-4V修正本构模型在高速铣削中的应用研究一、引言随着制造业的飞速发展，高速铣削技术已成为现代机械加工领域的重要技术之一。
钛合金Ti-6Al-4V（以下简称Ti-6-4合金）因其具有高强度、耐腐蚀和轻量化等特性，广泛应用于航空、医疗、船舶等众多领域。
然而，由于其材料加工过程中的特殊性质和工艺需求，本构模型作为连接材料物理特性和工艺参数之间的桥梁，显得尤为重要。
本研究致力于将修正后的本构模型应用于高速铣削过程中，以期优化加工性能和提高生产效率。
二、钛合金Ti-6Al-4V的物理特性及本构模型修正钛合金Ti-6Al-4V具有优异的力学性能和良好的加工性能。
然而，其加工过程中往往伴随着高硬度和低导热率等特性，使得传统本构模型难以准确描述其加工行为。
因此，本部分首先介绍了Ti-6-4合金的物理特性及其在高速铣削中的重要性。
随后，针对传统本构模型的不足，提出了修正本构模型的必要性，并详细阐述了修正本构模型的构建过程和关键参数的确定方法。
三、修正本构模型在高速铣削中的应用本部分首先分析了高速铣削过程中，修正本构模型如何通过优化工艺参数、预测切削力和温度变化等，以提高加工质量和生产效率。
在此基础上，我们利用实验手段，对比了应用修正本构模型前后的加工效果。
实验结果表明，应用修正本构模型后，切削力更为均匀，切削温度得到有效控制，从而提高了加工表面的质量和精度。
此外，我们还通过仿真模拟手段，进一步验证了修正本构模型在高速铣削过程中的有效性和优越性。
四、结果与讨论通过对实验结果和仿真数据的分析，我们发现修正后的本构模型在高速铣削过程中具有显著的优越性。
首先，它能够更准确地描述Ti-6-4合金的加工行为，为优化工艺参数提供了有力支持。
其次，通过预测切削力和温度变化，有效控制了加工过程中的热损伤和变形，提高了加工表面的质量和精度。
最后，通过仿真模拟手段，我们进一步验证了修正本构模型在提高生产效率方面的潜力。

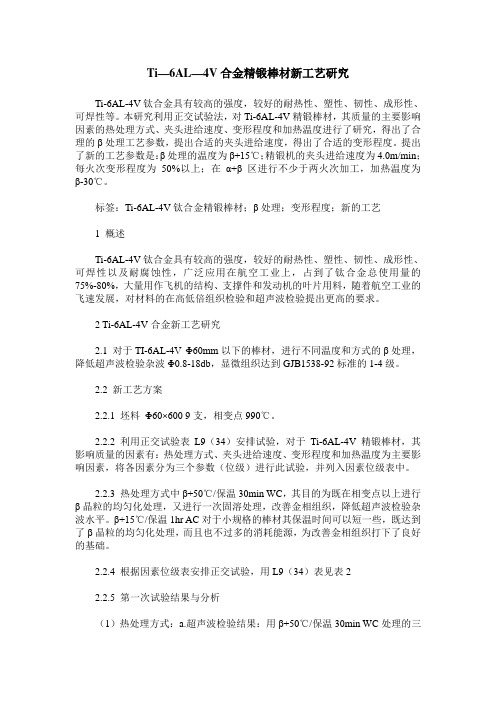

Ti—6AL—4V合金精锻棒材新工艺研究Ti-6AL-4V钛合金具有较高的强度，较好的耐热性、塑性、韧性、成形性、可焊性等。
本研究利用正交试验法，对Ti-6AL-4V精锻棒材，其质量的主要影响因素的热处理方式、夹头进给速度、变形程度和加热温度进行了研究，得出了合理的β处理工艺参数，提出合适的夹头进给速度，得出了合适的变形程度。
提出了新的工艺参数是：β处理的温度为β+15℃；精锻机的夹头进给速度为4.0m/min；每火次变形程度为50%以上；在α+β区进行不少于两火次加工，加热温度为β-30℃。
标签：Ti-6AL-4V钛合金精锻棒材；β处理；变形程度；新的工艺1 概述Ti-6AL-4V钛合金具有较高的强度，较好的耐热性、塑性、韧性、成形性、可焊性以及耐腐蚀性，广泛应用在航空工业上，占到了钛合金总使用量的75%-80%，大量用作飞机的结构、支撑件和发动机的叶片用料，随着航空工业的飞速发展，对材料的在高低倍组织检验和超声波检验提出更高的要求。
2 Ti-6AL-4V合金新工艺研究2.1 对于TI-6AL-4V Φ60mm以下的棒材，进行不同温度和方式的β处理，降低超声波检验杂波Φ0.8-18db，显微组织达到GJB1538-92标准的1-4级。
2.2 新工艺方案2.2.1 坯料Φ60×600 9支，相变点990℃。
2.2.2 利用正交试验表L9（34）安排试验，对于Ti-6AL-4V 精锻棒材，其影响质量的因素有：热处理方式、夹头进给速度、变形程度和加热温度为主要影响因素，将各因素分为三个参数（位级）进行此试验，并列入因素位级表中。
2.2.3 热处理方式中β+50℃/保温30min WC，其目的为既在相变点以上进行β晶粒的均匀化处理，又进行一次固溶处理，改善金相组织，降低超声波检验杂波水平。
β+15℃/保温1hr AC对于小规格的棒材其保温时间可以短一些，既达到了β晶粒的均匀化处理，而且也不过多的消耗能源，为改善金相组织打下了良好的基础。
Ti-6Al-4V基材表面 CVD制备钽涂层性能研究2. 西北稀有金属材料研究院宁夏有限公司稀有金属特种材料国家重点实验室，宁夏石嘴山 753000）摘要：本文介绍了Ti-6Al-4V基材表面CVD制备钽涂层制备原理及方法，通过采用扫描电镜（SEM）对涂层形貌、厚度进行分析、采用XRD物相分析以及拉开法分析结合强度检测，研究了不同厚度钽涂层的性能，结果表面采用此工艺最终获得结合力＞100N，涂层厚度＞10μm，结构致密的钽涂层。
关键词：Ti-6Al-4V基材;CVD;钽涂层中图分类号：TG372文献标识码：A难熔金属钽具有熔点高(2996℃，仅次于钨W和铼Re)、高温强度高、热膨胀系数低、导电性良好、可焊性能及极高的耐腐蚀性(常温下可以与铂媲美)等优点[1]。
钽是最稀缺也是最昂贵的，所以钽往往被用于高附加值、高科技领域。
我国钽业以东钽为主、景泰、南方钽铌、博信等企业也有涉及，发展钽铌金属、合金、加工材，化合物及其半成品等多种产品。
目前我国钽铌金属的应用还停留在冶炼、粗加工期、转变成长期。
钽铌等贵重金属的技术研发在工业领域的应用很薄弱，为充分体现高科技与高附加值，欧美市场“低温化学气相沉积”钽涂层技术发展，采用各种常规金属材料如：不锈钢、锰钢、碳钢等为基体，通过800℃以下制备后让其转化成新表面合金，以超高的抗腐蚀等性能，重新洗牌了以钢、镍为工业基础的航天国防、生物制药、新能源、海洋工程、石化、食品等行业，以创新技术、安全质量、成本特点等，形成以技术为高度的高端市场应用生态链。
1实验实验采用1.5×50×100mmTi-6Al-4V基材,反应源材料使用高纯度TaCl5，工作气体为高纯氢气、氮气、氦气及氩气（纯度大于99.99%）。
Ti-6Al-4V基材经磨光、去污、清洗、晾干后，分别用异丙醇、丙酮和甲醇在超声波中清洗15-20min，然后用去离子水清洗，在N2中干燥。
将TaCl5加热至250℃，用载气(He与H2的比例为5:1)以950mL/min的流量载带TaCl5气体进入石英反应器，同时向石英反应器内通入N2 (600ml/min)和H2(3000ml/min)，反应进行3小时，直到在材料基体表面形成1000nm厚的氮化钽TaN过渡层。
超声振动超精密车削Ti6Al4V的表面质量研究李东炜;梁忠伟;孔早慧【期刊名称】《机床与液压》【年(卷),期】2024(52)2【摘要】为研究超声振动辅助超精密车削Ti6Al4V切削性能,使用Son-x公司的UTS one设备使单晶金刚石刀具在切削方向振动,使用350FG摩尔Nanotech 4轴机床进行加工,采用四因素三水平正交试验,试验因素为切削速度、切削深度、进给速度和刀具振幅,切削力、表面粗糙度为评价指标。
采用Zygo的Nexview 8050三维光学表面轮廓仪测量表面粗糙度;采用Kistler 9256B三相测力仪测量主切削力、进给抗力、切深抗力;采用日立TM3000扫描电镜对切屑进行观察。
结果表明:切削速度对表面粗糙度和切削力的影响最大,切削深度和刀具振幅影响次之,进给速度对表面粗糙度和切削力均无显著影响;提高刀具振幅从总体趋势上可以降低切削力和表面粗糙度;随着切削速度的提高,即使切削速度远低于传统公式中计算出来的临界切削速度,切屑也会从平整带状变为两侧呈规律性锯齿状的带状,进而成为散裂状并且中间出现裂纹的切屑,在刀具振幅下降的过程中,以上现象更为明显。
【总页数】5页(P57-61)【作者】李东炜;梁忠伟;孔早慧【作者单位】广州大学机械与电气工程学院;香港理工大学机械工程学系【正文语种】中文【中图分类】TG519.3【相关文献】1.SiCp/Al复合材料超精密车削表面质量的影响因素2.超精密车削表面质量影响因素及发展趋势研究3.超声振动车削W-Fe-Ni表面质量及其形貌特征研究4.Al6061超精密车削工艺参数与表面质量关联性研究5.三维超声振动辅助车削减摩特性与表面质量的实验研究因版权原因，仅展示原文概要，查看原文内容请购买。
高速铣削钛合金Ti6Al4V的刀具磨损研究的开题报告一、选题背景钛合金是一种重要的结构材料，在航空航天、汽车制造、医疗器械等领域得到广泛应用。
但是，由于其高强度、高熔点和难加工等特性，钛合金的加工一直是一个难点。
目前，高速铣削被广泛应用于钛合金的加工中，但是刀具寿命和磨损问题一直困扰着加工过程。
因此，本文选取高速铣削Ti6Al4V钛合金为研究对象，探究刀具磨损的原因和机理，为提高刀具加工寿命、降低生产成本提供理论基础。
二、研究内容1. 钛合金的基本性质和加工研究现状介绍钛合金的基本性质及其在航空航天、医疗器械等领域的应用，并综述相关文献分析目前主要的加工方法及其优缺点。
2. 高速铣削工艺和刀具材料选择详细介绍高速铣削工艺的优势和特点，并结合实际情况选择适合的刀具材料。
3. 刀具磨损机理和原因分析通过实验研究和数据分析，探究高速铣削Ti6Al4V钛合金的刀具磨损机理和原因，为延长刀具寿命、提高加工效率提供参考及建议。
4. 刀具寿命预测和优化加工参数根据前期实验结果及刀具磨损情况推导刀具寿命预测模型，并通过优化加工参数的方式提高加工效率。
三、研究意义对高速铣削Ti6Al4V钛合金的加工进行深入研究，不仅可以提高钛合金的加工效率和质量，还可以为航空、汽车、医疗等关键领域提供重要的支持。
同时，通过深入分析刀具磨损机理和优化加工参数，可以降低生产成本、提高企业的竞争力和效益。
四、研究方法采用试验分析方法，进行高速铣削钛合金Ti6Al4V的加工过程研究，通过刀具磨损情况进行数据分析，探究刀具磨损原因和机理，建立刀具寿命预测模型，最终优化加工参数。
五、预期成果1. 更深入地了解高速铣削Ti6Al4V钛合金的加工特点和机理。
2. 研究刀具磨损机理和原因，为提高刀具寿命提供理论依据。
3. 推导刀具寿命预测模型，并通过优化加工参数提高加工效率和质量。
4. 提供有价值的实验数据和建议，为企业提高生产效率、降低成本、提高竞争力等方面提供有力支持。
基于长疲劳寿命的钛合金Ti6Al4V铣削加工表面完整性研究一、本文概述钛合金Ti6Al4V因其优异的机械性能，如高强度、低密度和良好的耐腐蚀性，在航空、医疗和能源等多个领域得到了广泛应用。
然而，钛合金的高硬度、低热导率以及化学活性等特点，使得其加工过程具有挑战性，特别是在保证长疲劳寿命的前提下，对钛合金Ti6Al4V的加工表面完整性提出了更高的要求。
因此，本文旨在深入研究钛合金Ti6Al4V在铣削加工过程中的表面完整性，以期为提高其长疲劳寿命提供理论支持和实践指导。
本文将首先介绍钛合金Ti6Al4V的基本性能和加工特点，然后重点分析铣削加工过程中影响表面完整性的关键因素，包括切削参数、刀具材料和几何形状等。
在此基础上，通过实验研究和理论分析，探究这些因素对加工表面粗糙度、残余应力和表面微观结构的影响规律。
结合实验结果和理论分析，提出优化钛合金Ti6Al4V铣削加工表面完整性的策略和方法，为提高其长疲劳寿命提供科学依据。
本文的研究不仅有助于深入理解钛合金Ti6Al4V的铣削加工机理，还为钛合金零件的制造工艺优化和质量控制提供了有益的参考。
二、钛合金Ti6Al4V的铣削加工理论基础钛合金Ti6Al4V作为一种高强度、低密度的轻质金属，在航空航天、医疗器械和汽车制造等领域具有广泛的应用。
由于其优异的力学性能和耐腐蚀性，Ti6Al4V在承受高负荷和恶劣环境条件下表现出色，但同时也给铣削加工带来了一定的挑战。
因此，深入研究钛合金Ti6Al4V的铣削加工理论基础，对于提高加工效率、保证表面完整性和延长刀具寿命具有重要意义。
在铣削加工过程中，钛合金Ti6Al4V的高硬度、高强度和低热导率等特点使得切削力、切削热和刀具磨损等问题变得尤为突出。
切削力的大小直接影响着加工表面的粗糙度和刀具的寿命，而切削热则会导致工件表面产生热应力和热变形，进一步影响加工精度和表面质量。
因此，建立准确的切削力模型和热传导模型，对于分析铣削加工过程中的物理现象和预测加工结果至关重要。
