初三物理-滑动变阻器专题

初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。

A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。

A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。

A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。

A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。

2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。

3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。

三、解答题1. 请简述滑动变阻器的原理及其作用。

2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。

在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。

滑动变阻器的作用主要体现在实际电路中。

它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。

通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。

2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。

调节电流大小时，可以通过滑动变阻器的阻值来实现。

当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。

滑动变阻器的选择一．解答题（共5小题）1．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视B（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是C（选填序号）；A．10Ω0.5AB．20Ω1AC．50Ω2A（4）乙图中阴影部分面积表示的科学量是电压；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是电阻R处有断路．=2．在完成“测量小灯泡功率”的实验后，小明产生疑问：实验中滑动变阻器接入电路的阻值发生变化时，它消耗的电功率如何变化呢？为此，他找来了下列器材：电流表、电压表、开关各一个，一定值电阻，三个规格分别为“5Ω，1A”、“30Ω，1A”和“35Ω，0.5A”的滑动变阻器，导线若干，电源（电压为6V）．（1）通过分析表中的数据，你认为小明选择的规格是“30Ω，1A”的滑动变阻器．（2）根据题意，正确完成剩余部分连线，并使滑片向右移动时电流变小．（3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大，后减小．（4）以其中一组数据为例，算出定值电阻的阻值为9Ω．（结果取整数）（5）小李正确连接电路，闭合开关后发现电流表指针不转，电压表示数接近6V，电路的故障是滑动变阻器断路．R'=≈=≈3．甲、乙两同学分别做“测定小灯泡的功率”实验，除了小灯泡外，他们所使用的器材规格均相同，小灯泡的额定电压可能是“2.2v”、“2.5v”或“3.8V”，电源电压为4.5V．（1）根据图所示的图，请你帮甲同学完成图实物图的连接．连接电路时开关要断开；在闭合开关之前，要把滑片P移到滑动变阻器的左端．（2）甲同学闭合开关时记录了第一组数据；调节滑动变阻器当小灯泡正常发光时记录了第二组数据．他不小心将滑动变阻器的滑片移到右端时，小灯泡闪了一下就熄灭，灯丝烧了，记录了第三组数据，如下表所示．表中漏填的电压表示数为 4.5V，滑动变阻器的最大电阻为20Ω．（3）乙同学做实验时，不慎把电压表接在滑动变阻器两端，并更换电压表量程．调节滑动变阻器的滑片P，当滑片P恰好滑至滑动变阻器中点时，他选用的小灯泡正常发光，此时电压表示数如图18所示，电压表示数为2V，他所远用小灯泡的额定功率为0.5W．R===4．小明在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～l5V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小灯泡（正常发光时的电阻约为7Ω）、开关各一个，导线若干．（1）小明在实验中应该选择电流表的量程是0～0.6A，应该选择电压表的量程是0～3V．（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．（3）闭合开关前应把滑动变阻器滑片的位置调到C（填写“C”或“D”）端．（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的B和C．（填写序号）A．小灯泡短路B．小灯泡的灯丝断了C．小灯泡的灯座接触不良D．电压表的正、负接线柱接反（5）排除故障后，调节滑动变阻器测得右表所示的三组数据．则小灯泡的额定功率为0.9 W．（6）小明发现，由表中数据计算可知：小灯泡亮度不同时灯丝的电阻也不同．你认为造成≈5．小明在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压为2.5V，电阻约为10Ω．实验室只有6V的电源，有“10Ω1A”和“20Ω2A”两种滑动变阻器可供选择．（1）根据实验要求，他应选择规格为“20Ω 2A”的滑动变阻器．（2）他连接了如图1所示的电路，其中有一根导线连接错误，请将其改正过来．在错误的导线上打“×”，改正后的导线在图中画线表示，导线不许交叉．（3）改正错误后，小明开始进行实验，调节滑动变阻器的滑片P，当电压表的示数为 2.5 V时，小灯泡正常发光，电流表的指针位置如图2所示．实验中，小明测得的三组数据如下）小灯泡的额定功率为0.65W=。

中考物理专题复习：滑动变阻器的原理及其使用1.滑动变阻器的制作原理是通过改变连入电路中的________来改变________的。

为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置。

2.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

无风时OC是竖直的，风越强，OC杆偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。

通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察小灯泡的_______可以粗略地知道风力的大小。

若要得到更准确的结果，可采取的措施是_______。

3.如图所示，若要使滑动变阻器的滑片P向左滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与________接线柱接在电路的M、N两端。

如果小明把滑动变组器接入电路，发现电灯泡非常亮，且调节滑片无效，则他将________两个接线柱接入电路。

4.如图所示电路，电灯与滑动变阻器是________联的，滑动变阻器连人电路的有效电阻是________部分；闭合开关，滑片P向右移动时，变阻器接人电路的有效电阻________，电流表的示数________，电灯的亮度________。

5.滑动变阻器是靠改变电阻线在电路中的________，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变________（填“大”或“小”）．6.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；乙图中电阻箱的示数是________Ω，它与滑动变阻器相比，最大好处是________。

甲乙电学中有关滑动变阻器的题目如图所示，电源电压保持不变，当滑片P向右移动时，滑动变阻器连入电路中的电阻变，电路中的电流变，R1两端的电压变，滑动变阻器两端的电压变；当滑片P向左移动时，滑动变阻器连入电路中的电阻变，电路中的电流变，R1两端的电压变，滑动变阻器两端的电压变。

结论：串联电路中，滑动变阻器电阻变大，电路中的电流变，滑动变阻器两端的电压变，定值电阻两端的电压变。

反之亦然。

1、滑动变阻器在电路中的作用：（1）；（2）；（3）；1、如图所示的电路中，电源两端的电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：（）A、电压表V1与电压表V2的示数之和保持不变。

B、电压表V2与电流表A的示数之比保持不变。

C、电流表A的示数变小，电压表V1的示数变大。

D、电流表A的示数变小，电压表V2的示数变大。

2、如图所示，电源电压不变，当滑动变阻器滑片P向右移动时，电压表和电流表的示数变化是：（）A、V示数不变，A1示数不变，A2示数变小B、V示数变大，A1示数变小，A2示数变大C、V示数变小，A1示数变小，A2示数变大D、V示数不变，A1示数变小，A2示数变小3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在2A至3A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是………( )A．3Ω 15V B．6Ω 15V C．3Ω 12V D．6Ω 12V4、如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。

电源电压为 V,定值电阻R1的阻值为Ω,滑动变阻器R2的最大阻值为Ω5、如图所示，电源电压保持不变,R为定值电阻，在M、N两接线柱上接一个标有“6V 2W”灯泡，闭合开关S，灯泡恰好正常发光；如果在M、N两接线柱间换一个标“6V 3W”的灯泡，闭合开关S后，这只灯泡消耗的功率（）A．小于3W B．大于3W C．等于3W D．不能确定6、如图所示电路，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数0．2A．当开关S接位置2时，电流表示数可能值在 A到 A之间．7、在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)，导线若干。

物理初三滑动变阻器的练习题滑动变阻器（也称为电动调节器）是一种用于调节电路中电阻大小的器件。

在物理学中，我们常常通过滑动变阻器来实践和巩固对电阻和电路概念的理解和应用。

本文将介绍一些物理初三滑动变阻器的练习题，来帮助读者更好地掌握这个概念。

练习题一：一位学生正在进行一个实验，他在电路中使用一个滑动变阻器，电池的电压为6伏，电路中的总电阻为30欧姆。

请问，当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小是多少？解答：根据欧姆定律，可以得出电流大小为0.2安培（6伏 / 30欧姆）。

当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小应为30欧姆。

练习题二：一个电路中有一个6伏的电池和一个10欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为4欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（6伏/ 10欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为4欧姆时，电路中的电流大小仍然为0.6安培。

练习题三：一个电路中有一个12伏的电池和一个20欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为16欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（12伏/ 20欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为16欧姆时，电路中的电流大小仍然为0.6安培。

练习题四：一个电路中有一个9伏的电池和一个15欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为5欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（9伏/ 15欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为5欧姆时，电路中的电流大小仍然为0.6安培。

专题：滑动变阻器阻值取值范围一、电压表测滑动变阻器两端电压（串联电路）1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围? (0Ω—20Ω)3.如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (2.5Ω—10Ω)222二、电压表测定值电阻两端电压（串联电路）4.如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(20Ω—50Ω) Array三、并联电路滑动变阻器取值范围5. 如图所示的电路，电源电压U=6V且保持不变，R1=60Ω，R2标有50Ω2A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(12Ω—50Ω)滑动变阻器取值范围练习题1.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (10Ω—50Ω)2.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (14Ω—50Ω)3. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (25Ω—100Ω)专题：滑动变阻器阻值取值范围答案一、电压表测滑动变阻器两端电压（串联电路）1.(20Ω—50Ω)2. (0Ω—20Ω)3. (2.5Ω—10Ω)二、电压表测定值电阻两端电压（串联电路）4. (20Ω—50Ω)三、并联电路滑动变阻器取值范围5. (12Ω—50Ω)滑动变阻器取值范围练习题1. (10Ω—50Ω)2. (14Ω—50Ω)3. (25Ω—100Ω)。

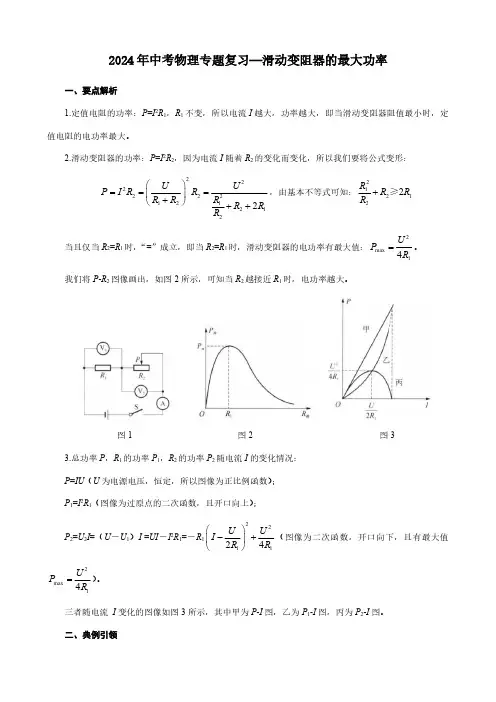

2024年中考物理专题复习—滑动变阻器的最大功率一、要点解析1.定值电阻的功率：P =I 2R 1，R 1不变，所以电流I 越大，功率越大，即当滑动变阻器阻值最小时，定值电阻的电功率最大。

2.滑动变阻器的功率：P =I 2R 2，因为电流I 随着R 2的变化而变化，所以我们要将公式变形：2222221122122U U P I R R R R R R R R ⎛⎫=== ⎪+⎝⎭++，由基本不等式可知：212122R R R R +≥当且仅当R 2=R 1时，“=”成立，即当R 2=R 1时，滑动变阻器的电功率有最大值：2max14U P R =。

我们将P -R 2图像画出，如图2所示，可知当R 2越接近R 1时，电功率越大。

图1图2图33.总功率P ，R 1的功率P 1，R 2的功率P 2随电流I 的变化情况：P =IU （U 为电源电压，恒定，所以图像为正比例函数）；P 1=I 2R 1（图像为过原点的二次函数，且开口向上）；P 2=U 2I =（U －U 1）I =UI －I 2R 1=－R 1221124U U I R R ⎛⎫-+ ⎪⎝⎭（图像为二次函数，开口向下，且有最大值2max 14U P R =）。

三者随电流I 变化的图像如图3所示，其中甲为P -I 图，乙为P 1-I 图，丙为P 2-I 图。

二、典例引领例1.实验小组的同学设计了如图a 所示的电路，已知电源电压不变，滑动变阻器R 为“20Ω2A ”，闭合开关S ，调节滑动变阻器滑片P 的位置，根据电路中电压表和电流表的数据描绘了如图b 所示的两条U -I 图线。

其中利用电压表V 1和电流表A 的数据描绘出甲图线，利用电压表V 2和电流表A 的数据描绘出乙图线。

求：（1）定值电阻R 2的阻值；（2）电源电压的大小及定值电阻R 1的阻值；（3）R 消耗的最大功率。

解析：（1）图乙是R 2的伏安特性曲线，则：222 1.0V 20.5AU R I ===Ω（2）图甲是V 1，即U 2+U p=U －IR 1，斜率是111 1.3V 1.0V 10.5A 0.2A U R I -===Ω-与U 轴的交点为电源电压，即U =1.5V（3）当R =R 1+R 2时，滑动变阻器上的电功率最大：22max 1.5V 30.1875W 123p P I R ⎛⎫==⨯Ω= ⎪Ω+Ω+Ω⎝⎭例2.（多选）某同学将一直流电源的总功率P E 、输出功率P R 和电源内部的发热功率P r ，随电流I 变化的图线画在同一坐标系内，如右图所示，根据图线可知（）A.反映P r 变化的图线是cB.电源电动势为8VC.电源内阻为2ΩD.当电流为0.5A 时，外电路的电阻为6Ω解析：P r =I 2r 为二次函数图像即图线c ，故A 正确，代入图线上的点可以求得r =2Ω，故C 正确；P E =UI ，电源电压不变为正比例函数图像即图线a ，代入图线上的点可以求得U =4V ，故B 错；4V =260.5AU R R r r I -=-=-Ω=Ω外，故D 正确；选ACD 。

初三物理滑动变阻器习题一、选择题：1. 滑动变阻器的主要作用是____。

A. 调节电流大小B. 调节电压大小C. 调节电阻大小D. 调节电感大小2. 滑动变阻器的最常见形式是____。

A. 线圈B. 固定电阻C. 可变电容器D. 电位器3. 滑动变阻器的阻值通常由____。

A. 长度决定B. 直径决定C. 材料决定D. 电压决定4. 以下哪种说法是不正确的？A. 滑动变阻器可以调节电阻大小。

B. 滑动变阻器的滑片可以在固定电阻上滑动。

C. 滑动变阻器的滑片与接触点之间具有一定的电阻。

D. 滑动变阻器只能调节电流大小。

5. 一个滑动变阻器的阻值范围是____。

A. 0Ω-10ΩB. 10Ω-100ΩC. 100Ω-1000ΩD. 1000Ω-10000Ω二、解答题：1. 简述滑动变阻器的工作原理。

滑动变阻器是一种可以调节电阻大小的电子元件。

它由固定电阻和滑片两部分组成。

固定电阻通常由一条细而长的导线组成，而滑片则是与导线相接触并可以在导线上滑动的金属材料。

当滑片滑动到导线的不同位置时，其所接触到的导线长度就不同，从而导致整个电阻的值发生变化。

滑动变阻器的工作原理可以通过电阻公式R = ρ(L/A)来解释。

其中，R表示电阻，ρ表示电阻率，L表示滑片所接触到的导线长度，A表示导线的横截面积。

可以看出，滑动变阻器的电阻大小取决于滑片所接触的导线长度和导线的截面积。

当滑片滑动到导线的不同位置时，导线长度发生变化，从而电阻也随之改变。

2. 请描述一个使用滑动变阻器的实际应用场景。

一个使用滑动变阻器的实际应用场景是调光灯的调节电流和亮度。

在一个房间中，如果灯光太亮，可以通过调节滑动变阻器的滑片位置来增加电阻的大小，从而降低电流，减小灯光的亮度。

相反，如果灯光太暗，可以通过将滑片位置向下滑动，减小电阻的大小，增加电流的值，提高灯光的亮度。

滑动变阻器在调光灯中的应用具有以下优势：首先，滑动变阻器的调节范围广，可以根据需要调节电流大小，实现灯光亮度的调节；其次，滑动变阻器的调节过程简单，只需要通过滑动滑片就可以轻松实现亮度的调节；最后，滑动变阻器具有稳定性好的特点，可以长时间稳定地提供所需的电阻值。

九年级滑动变阻器知识点滑动变阻器是电路中常见的电子元件之一，它具有调节电流或电压的功能。

在九年级的物理学习中，我们需要了解滑动变阻器的工作原理、结构、使用方法以及相关的实验内容。

本文将详细讲解滑动变阻器的相关知识点。

一、滑动变阻器的工作原理滑动变阻器的工作原理基于电阻调节的原理。

它由一个可滑动的滑片和两个固定的电阻端点组成。

滑片在滑轨上移动，当滑片与电阻器连接时，电流可以通过滑片和滑轨之间的接触面，从而改变电阻的大小。

二、滑动变阻器的结构滑动变阻器一般由滑轨、滑块和外壳组成。

滑轨通常由导电材料制成，能够导电并具有一定的耐磨性。

滑块是连接电路和滑轨的组件，通常由金属制成。

外壳则起到保护电路和固定滑轨的作用，通常由塑料等绝缘材料制成。

三、滑动变阻器的使用方法1. 电路中的调节元件滑动变阻器可以作为电路中的调节元件，通过滑动滑块改变电阻的大小，从而调节电路中的电流或电压。

例如，在调节亮度的电路中，我们可以通过滑动变阻器来控制电流的大小，从而改变灯泡的亮度。

2. 实验中的测量元件滑动变阻器还可以作为实验中的测量元件，用于测量电路中的电阻大小。

通过滑动滑块，将滑动变阻器与待测电阻相连，可以根据滑块位置读取电阻的数值。

四、滑动变阻器的实验内容1. 测量滑动变阻器的电阻实验中，我们可以使用万用表或电表来测量滑动变阻器的电阻。

首先，将测量仪器的两个探针分别连接到滑动变阻器的两个固定端点上。

然后，通过滑动滑块，记录不同位置下的电阻数值。

2. 调节电路中的电阻通过搭建简单的电路，我们可以利用滑动变阻器调节电路中的电阻大小。

例如，在LED灯的电路中，我们可以通过滑动变阻器来改变电流的大小，从而控制灯光的亮度。

3. 观察电流与电压的关系实验中，我们可以将滑动变阻器与电源和电流表相连，观察滑动变阻器位置改变时电流的变化情况。

通过记录不同位置下的电流数值，我们可以得到电流与电阻之间的关系。

总结：滑动变阻器是电路中常见的调节元件，具有调节电阻的功能。

2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。

在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。

则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。

下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。

九年级物理：滑动变阻器知识点1、滑动变阻器：电路符号：变阻器应与被控制的用电器串联。

原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。

铭牌：例如某滑动变阻器标有“50Ω1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。

使用滑动变阻器的注意事项（见图）：①接线时必须遵循“一上一下”的原则。

②如果选择“全上”（如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。

上述②③两种错误的接法都会使滑动变阻器失去作用。

④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。

（例如：A和B相当于同一个接线柱。

即选用AC、BC或AD、BD是等效的。

选用C接线柱时，滑片P 向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大。

）（滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大）2、电阻箱：电阻箱是一种能够表示连入电路的阻值的变阻器。

电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。

3、滑动变阻器与电阻箱的比较：相同点：滑动变阻器和电阻箱都能起到改变电阻，从而改变电路中的电流和电压的作用。

不同点：①滑动变阻器有4种接法，电阻箱只有1种接法；②电阻箱能直接读出连入电路的阻值，而滑动变阻器不能读数；③滑动变阻器能够逐渐改变连入电路的电阻，而电阻箱不能连续改变连入电路的电阻。

1．使用滑动变阻器，可以实现电路中的多种变化。

如图是滑动变阻器的结构示意图，将接线柱A 、D 接入电路时，滑片P 向右移动时，接入电路的电阻值将（ ）A ．变小B ．变大C ．不变D ．无法判断2．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（ ） A ．电阻的最小值是100 Ω，允许通过的最大电流是1 AB ．电阻的最小值是100 Ω，允许通过的最小电流是1 AC ．电阻的最大值是100 Ω，允许通过的最大电流是1 AD ．电阻的最大值是100 Ω，允许通过的最小电流是1 A3．下列关于滑动变阻器的说法正确的是（ ）A ．滑动变阻器是靠改变导体的横截面积来改变电阻的B ．滑动变阻器是靠改变导体的材料来改变电阻的C ．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的D ．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的 4．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b 与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确的是（ ）A ．若只将b c 、接入电路，顺时针转动旋钮灯泡亮度变暗B ．若只将a b 、接入电路，转动旋钮灯泡亮度不变第4节 变阻器第16章 电压 电阻C．电位器调节灯泡亮度与滑动变阻器的原理相同D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度5．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（）A．B．C．D．6．某同学在连接电路时将滑动变阻器连接成图所示的状态，则当滑片P向右移动时，连入电路的电阻将（）A．变大B．变小C．不变D．都有可能7．图中，电阻箱的示数为A．2020ΩB．20ΩC．2012ΩD．2200Ω8．如图电路，灯L1，L2的额定电压分别为2V，10V，S1闭合、S2断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是A．滑片在中点右侧，电流表示数变小B．滑片在中点左侧，电流表示数变大C．滑片在中点右侧，电流表示数不变D．滑片在中点左侧，电流表示数不变9．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大10．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确A．a和b B．a和c C．c和d D．b和d11．如图甲所示的电路中，在M，N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮．在图中所示的四种接法中，可能实现上述要求的是A．B．C．D．12．将图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是A．A和D B．A和C C．B和D D．B和C。

16.4 变阻器课后培优练第一阶——基础过关练1．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（）A．电阻的最小值是100 Ω，允许通过的最大电流是1 AB．电阻的最小值是100 Ω，允许通过的最小电流是1 AC．电阻的最大值是100 Ω，允许通过的最大电流是1 AD．电阻的最大值是100 Ω，允许通过的最小电流是1 A2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值变大D．若接A、D接线柱，滑片P向右移动接入电路中阻值减小4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．5．滑动变阻器的使用歌诀：_____入电路，调流控_____；一上一下，关键在_____，近小远大；同上同下，__________，接入电路，拨至_____。

6．滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的大小，从而改变流过电路中的_____________．7．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______ （选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______ （选填“粗”或“细”）的铅笔芯来做实验．8．滑动变阻器是通过改变接入电路中电阻丝的______ 来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值______ （填“变大”“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙所示电阻箱的读数是______Ω．它能得到的最大电阻值是______Ω．9．如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整(要求：滑片P向右移动时，小灯泡变亮)( )培优第二阶——拓展培优练10．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片P向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．B接M点，D接N点D．C接M点，D接N点11．将两只滑动变阻器按如图所示的方式连接，如果把两根导线接入某电路中后，要使这两只变阻器接入电路中的电阻最大，两滑动变阻器的滑片P1、P2应分别放在的位置是()A．P1放在最左端，P2放在最左端B．P1放在最右端，P2放在最右端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端12．收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值13．将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是A．A和B B．B和D C．A和C D．B和C14．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．15．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_____ 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为___ A．16．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上. 补上后要求：闭合电键S后，向右移动滑动变阻器的滑片，电流表的示数变小.17．如图所示，滑动变阻器的铭牌上标有“20Ω2A”的字样．（l）20Ω表示的意思是_____，2A表示的意思是________________．（2）当滑片在最左端时，电阻为_____Ω；滑片在最右端时，电阻为____Ω；滑片在中间时，电阻为_____Ω．（3）将滑动变阻器连入电路中，它应与被控制的电路_____联．（4）在连入电路前，应将滑片移至_____（填A或B）端，这是为了__________．。

图5滑动变阻器专题1、电阻：与材料、长度及横截面积有关（长度越长、横截面积越小则电阻越大）实验：控制变量法2、变阻器：通过改变导线的长度来改变电阻（接法：一上一下）应理解变阻器的电阻随滑片P移动的变化情况一、选择题1．在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都减小.2、如图5所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A、滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B、滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C、滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D、滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光3、右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R 变化的图象是4、小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是5、将如图所示的滑动变阻器连入电路，要求当滑片向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应该是（）A．A和B B．B和DC．A和D D．B和CV A VVA B C DRR RR1RR1R1R1SSSS二、实验与探究6. 用图29所示的电路图做实验．请你回答相关的问题．（1）按该电路图在图30连接实物（图中有两根线已连好），要求滑动变阻器的滑片P 向M 端移动时电流表的示数增大．（2）实验时A 2表的读数如图31，A 2示数为 A ．（3）正确连接电路，合上开关后看到L 1亮，L 2不亮．根据这一现象，甲、乙两位同学分别做出以下分析：甲：因为L 2不亮，所以电路断路． 乙：电路是通路，根据P ＝RU 2，P 与R 成反比．L 1亮，L 2不亮是因为L 1电阻远小于L 2。

滑动变阻器的原理及使用一、单项选择题1.在如图的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是…（）A. B. C. D.2.以下列图，电源电压保持不变，闭合开关，当滑动变阻的滑片P 向右滑动时，以下判断正确的选项是（）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数交小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大3.电位器是变阻器的一种，它能够用来改变收音机的音量．小红买了一个电位器，以下列图．若是把它与灯泡串通起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，以下连法正确的选项是（）A.连接A，CB.连接B，CC.连接A，BD.以上都不正确4. 以下列图的滑动变阻器连入电路的四种接法中，当滑片P向右滑动时，滑动变阻器接入电路部分的电阻变大的是（）A. B. C. D.5. 如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，以下说法正确的选项是（）A.油位越高，流过R的电流越小B.油量表是由电流表改装而成的C.电路中R和R0是并联的D.油位越低，R两端的电压越大6.某同学设计了一个电子身高测量仪。

以下列图以下四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。

能够实现身高越高，电压表示数越大的电路是（）A. B. C. D.7. 以下列图(a)、(b)为滑动变阻器的两种接入电路的方法，当滑片P向右搬动时，变阻器接入电路部分的电阻变化状况是( )A.(a)图减小，(b)图增大B.(a)图增大，(b)图增大C.(a)图增大，(b)图减小D.(a)图减小，(b)图减小8. 以下列图的电路，若要求滑动变阻器的滑片向右滑动时，电流表的示数减小，则滑动变阻器的接法为（）A.M接A，N接BB.M接A，N接CC.M接B，N接DD.M接C，N接D9. 以下列图，当滑动变阻器的触片搬动时，发现L1变亮了，L2变暗了，那么整个电路中耗资的电功率（）A.变大B.变小C.不变D.无法判断二、填空题10. 以下列图的滑动变阻器，铭牌上标有“50Ω 1.2A”的字样。

初三物理滑动变阻器知识点1.滑动变阻器一种可以调节获得不同电阻的电子部滑动变阻器可以调节电阻大小的装置，接在电路中能调整电流的大小。

电阻丝外面涂着绝缘层，绕在绝缘管上，它的两端连在A、B两个接线柱上。

滑片P通过金属杆和接线柱C相连，滑片移动到不同位置时，A、C两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。

一般的变阻器用电阻较大的导线和可以改变接触点以调节电阻线有效长度的装置构成。

滑动变阻器构造:1.接线柱2.滑片3.瓷筒4.线圈5.金属杆6.四个接线柱原理：金属杆电阻小，电流顺着划片从金属丝流过从而改变了电阻丝接入电路的长度，也改变了电阻的大小。

滑动变阻器的电阻丝绕在绝缘瓷筒上，大部分滑动变阻器电阻丝为镍络合金丝,电阻丝外面涂有绝缘层。

2.电阻箱滑动变阻器能够逐渐地改变连入电路的电阻，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。

如果需要知道连入电路的电阻的阻值，就要用电阻箱。

所以，电阻箱是一种可以调节电阻的并且能够显示出电阻阻值大小的变阻器。

它与滑动变阻器比较，滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中的电阻。

电阻箱能表示出连入电路中的阻值大小,但阻值变化是不连续的.电阻箱的使用使用时，把两个接线柱接入电路，调节旋盘就能得到0~××××××欧之间的任意阻值。

各旋盘对应的指示点的示数以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。

滑动变阻器的分压接法分压是和分流相对的滑动变阻器在电路中可以作限流器用，也可以作分压器用，应当如何选用这两种不同的形式呢?这首先是由电路中的需要来决定的，例如，有时需要负载电压有较大幅度的变化，有时需要能够做到细微的调节。

哪一种电路能满足这些要求，这就需要我们研究两种电路的输出特性。

实验前取滑动变阻器(20Ω/0.5A)、直流电流表、直流电压表、直流电源(6伏)、电阻箱(0-9999Ω)、开关。
