7.1实验一水准线路测量

水准测量实验报告一、实验目的水准测量是测定地面点高程的一种常用方法。

本次实验的目的在于：1、掌握水准测量的原理、方法和操作步骤。

2、熟悉水准仪的使用，学会进行仪器的安置、瞄准、读数和记录。

3、能够进行水准路线的布设和测量，并对测量数据进行处理和计算，求出待测点的高程。

4、培养严谨的科学态度和团队协作精神，提高实际操作能力和解决问题的能力。

二、实验原理水准测量的原理是利用水准仪提供的水平视线，读取竖立于两点上的水准尺读数，以测定两点间的高差，从而由已知点高程推算出未知点高程。

假设已知点 A 的高程为 HA，欲求点 B 的高程 HB。

在 A、B 两点之间安置水准仪，在 A、B 两点上分别竖立水准尺。

通过水准仪瞄准水准尺，读取 A 点的读数 a（称为后视读数）和 B 点的读数 b（称为前视读数），则 A、B 两点间的高差 hAB 为：hAB ＝ a b若 A 点为后视点，B 点为前视点，则 B 点的高程 HB 为：HB ＝ HA ＋ hAB ＝ HA ＋（a b)三、实验仪器和工具1、水准仪：本次实验使用的是_____型号水准仪。

2、水准尺：＿____式水准尺 2 根。

3、尺垫：2 个。

4、记录板：1 块。

5、铅笔、橡皮擦等。

四、实验步骤1、水准仪的安置（1）选择坚实、平坦、开阔的地方，将三脚架打开，使架头大致水平，高度适中，架腿踩实。

（2）从仪器箱中取出水准仪，用连接螺旋将水准仪固定在三脚架头上。

2、粗略整平（1）用双手握住两个脚架腿，以相反的方向转动脚架腿，使圆水准气泡大致居中。

（2）转动脚螺旋，使圆水准气泡精确居中。

3、瞄准水准尺（1）目镜对光：将望远镜对着明亮的背景，转动目镜调焦螺旋，使十字丝清晰。

（2）物镜对光：松开制动螺旋，转动望远镜，用望远镜筒上的准星和照门大致瞄准水准尺，拧紧制动螺旋。

然后转动望远镜调焦螺旋，使水准尺成像清晰。

（3）精确瞄准：转动微动螺旋，使十字丝的竖丝对准水准尺的边缘或中央。

实验一水准测量实验报告一、目的与要求1．了解DS 3型水准仪的基本构造，认清其主要部件的名称，性能和作用。

2．练习水准仪的正确安置、瞄准和读数。

3．掌握普通水准测量的施测、记录、计算、闭合差调整及高程计算的方法。

二、计划与设备1．实验时数安排为2学时。

2．实验小组由8人组成：4人操作，2人记簿，2人扶尺。

2. 实验设备：DS水准仪1台，双面水准尺2根，尺垫2个，记录纸2张，3三角架1个；铅笔1根。

三、水准测量原理水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架四、方法与步骤(一)水准仪的认识与使用1．安置仪器：先将三脚架张开，使其高度适当，架头大致水平，并将架腿踩实，再开箱取出仪器，将其固连在三脚架上。

2．认识仪器：指出仪器各部件的名称和位置，了解其作用并熟悉其使用方法。

同时弄清水准尺的分划注记。

3．粗略整平：双手食指和拇指各拧一只脚螺旋，同时对向(或反向)转动，使圆水准器气泡向中间移动；再拧另一只脚螺旋，使气泡移至圆水准器居中位置。

若一次不能居中，可反复进行。

(练习并体会脚螺旋转动方向与圆水准器气泡移动方向的关系。

)4．水准仪的操作：瞄准——转动目镜调焦螺旋，使十字丝清晰，松开制动螺旋，转动仪器，用照门和准星瞄准水准尺，拧紧制动螺旋，转动微动螺旋，使水准尺位于视场中央，转动物镜调焦螺旋，消除视差使目标清晰(体会视差现象，练习消除视差的方法)。

精平——转动微倾螺旋，使符合水准管气泡两端的半影像吻合(成圆弧状)，即符合气泡严格居中。

读数——从望远镜中观察十字丝横丝在水准尺上的分划位置，读取四位数字，即直读出米、分米、厘米的数值，估读毫米的数值。

5．观测练习：在仪器两侧各立一根水准尺，分别进行观测(瞄准，精平，读数)，记录并计算高差。

不动水准尺，改变仪器高度，同法观测。

或不动仪器，改变两立尺点位置同法观测。

检查是否超限。

(二)普通水准测量1．选定一条闭合水准路线，其长度以安置4～6个测站为宜。

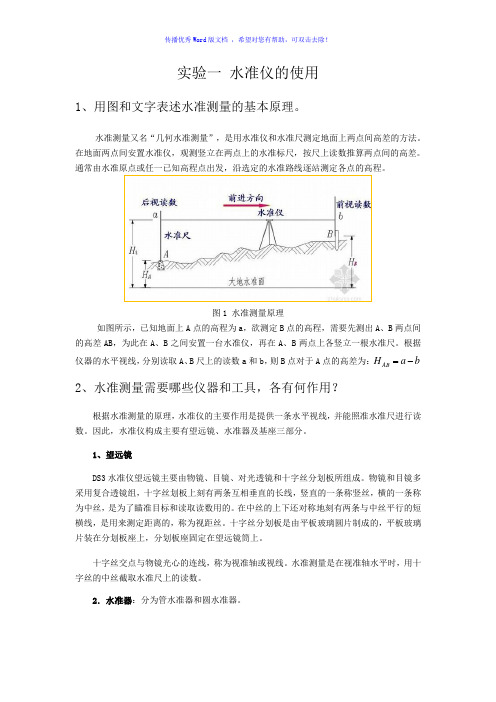

实验一 水准仪的使用1、用图和文字表述水准测量的基本原理。

水准测量又名“几何水准测量”，是用水准仪和水准尺测定地面上两点间高差的方法。

在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。

通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。

图1 水准测量原理如图所示，已知地面上A 点的高程为a ，欲测定B 点的高程，需要先测出A 、B 两点间的高差AB ，为此在A 、B 之间安置一台水准仪，再在A 、B 两点上各竖立一根水准尺。

根据仪器的水平视线，分别读取A 、B 尺上的读数a 和b ，则B 点对于A 点的高差为：b a H AB -=2、水准测量需要哪些仪器和工具，各有何作用？根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。

因此，水准仪构成主要有望远镜、水准器及基座三部分。

1、望远镜DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。

物镜和目镜多采用复合透镜组，十字丝划板上刻有两条互相垂直的长线，竖直的一条称竖丝，横的一条称为中丝，是为了瞄准目标和读取读数用的。

在中丝的上下还对称地刻有两条与中丝平行的短横线，是用来测定距离的，称为视距丝。

十字丝分划板是由平板玻璃圆片制成的，平板玻璃片装在分划板座上，分划板座固定在望远镜筒上。

十字丝交点与物镜光心的连线，称为视准轴或视线。

水准测量是在视准轴水平时，用十字丝的中丝截取水准尺上的读数。

2．水准器：分为管水准器和圆水准器。

水准器是用来指示视准轴是否水平或仪器竖轴是否竖直的装置。

有管水准器和圆水准器两种。

管水准器用来指示视准轴是否水平；圆水准器用来指示竖轴是否竖直。

(1)管水准器又称水准管，是一纵向内壁磨成圆弧形的玻璃管，管内装酒精和乙醚的混合液，加热融封冷却后留有一个气泡。

由于气泡较轻，故恒处于管内最高位置。

水准管上一般刻有间隔为2mm的分划线，分划线的中点0，称为水准管零点。
