【CN210053909U】一种割晒机防缠草装置【专利】

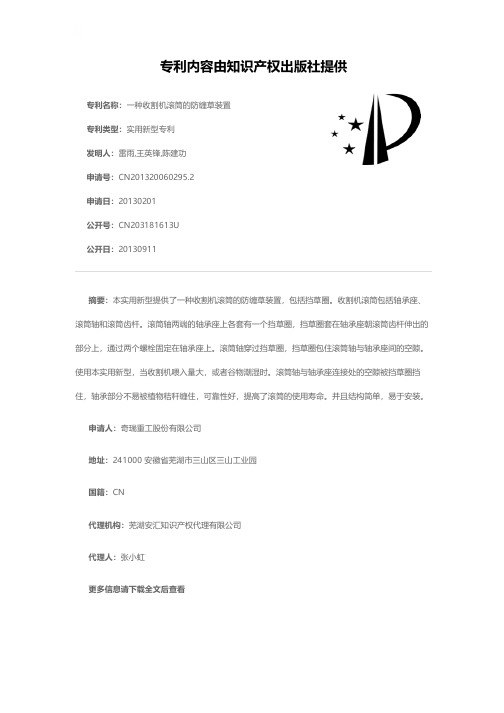

专利名称：一种收割机滚筒的防缠草装置专利类型：实用新型专利
发明人：雷雨,王英锋,陈建功
申请号：CN201320060295.2
申请日：20130201
公开号：CN203181613U
公开日：
20130911
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种收割机滚筒的防缠草装置，包括挡草圈。

收割机滚筒包括轴承座、滚筒轴和滚筒齿杆。

滚筒轴两端的轴承座上各套有一个挡草圈，挡草圈套在轴承座朝滚筒齿杆伸出的部分上，通过两个螺栓固定在轴承座上。

滚筒轴穿过挡草圈，挡草圈包住滚筒轴与轴承座间的空隙。

使用本实用新型，当收割机喂入量大，或者谷物潮湿时。

滚筒轴与轴承座连接处的空隙被挡草圈挡住，轴承部分不易被植物秸秆缠住，可靠性好，提高了滚筒的使用寿命。

并且结构简单，易于安装。

申请人：奇瑞重工股份有限公司
地址：241000 安徽省芜湖市三山区三山工业园
国籍：CN
代理机构：芜湖安汇知识产权代理有限公司
代理人：张小虹
更多信息请下载全文后查看。

专利名称：一种防缠草的割草机专利类型：实用新型专利
发明人：孙宇煊
申请号：CN201822134630.4申请日：20181218
公开号：CN209170917U
公开日：
20190730
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种防缠草的割草机，涉及割草机技术领域，包括机身、活动轮和推手，机身四周均固定安装有活动轮，机身右侧通过螺栓固定安装有推手，机身内部固定设置有置物腔，置物腔内部固定安装有消音器。

该种防缠草的割草机通过刀片盘的周边铰接刀片，能够利用刀片自身的转动离心力甩掉刀片上缠绕的草根等杂物，从而防止刀片出现杂草缠绕，同时通过涡轮电机带动涡轮旋转，能够进行对草料的收集，也避免了草屑乱飞，污染环境，过滤网避免在收集草料时，进入到涡轮电机内，造成损坏，消音器能够可以将割草时发出的声音，不断地被削减，减少噪声对人们生活的打扰。

申请人：孙宇煊
地址：255000 山东省淄博市张店区华光路祥瑞花园
国籍：CN
更多信息请下载全文后查看。

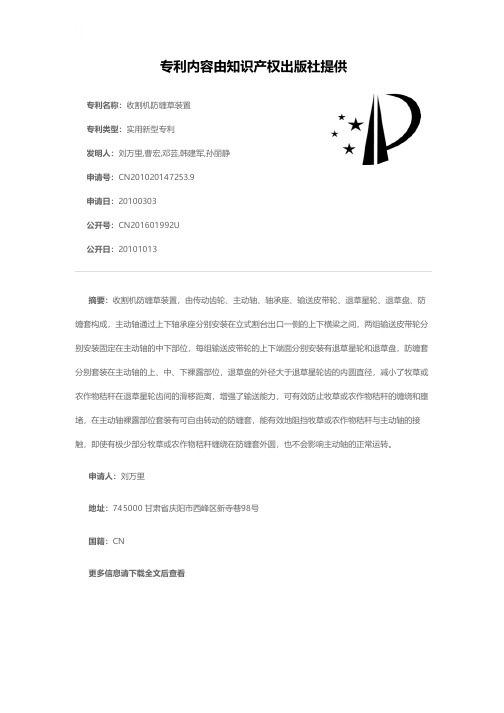

专利名称：收割机防缠草装置
专利类型：实用新型专利
发明人：刘万里,曹宏,邓芸,韩建军,孙丽静申请号：CN201020147253.9
申请日：20100303
公开号：CN201601992U
公开日：
20101013
专利内容由知识产权出版社提供
摘要：收割机防缠草装置，由传动齿轮、主动轴、轴承座、输送皮带轮、退草星轮、退草盘、防缠套构成，主动轴通过上下轴承座分别安装在立式割台出口一侧的上下横梁之间，两组输送皮带轮分别安装固定在主动轴的中下部位，每组输送皮带轮的上下端面分别安装有退草星轮和退草盘，防缠套分别套装在主动轴的上、中、下裸露部位，退草盘的外径大于退草星轮齿的内圆直径，减小了牧草或农作物秸秆在退草星轮齿间的滑移距离，增强了输送能力，可有效防止牧草或农作物秸秆的缠绕和壅堵，在主动轴裸露部位套装有可自由转动的防缠套，能有效地阻挡牧草或农作物秸秆与主动轴的接触，即使有极少部分牧草或农作物秸秆缠绕在防缠套外圆，也不会影响主动轴的正常运转。

申请人：刘万里
地址：745000 甘肃省庆阳市西峰区新寺巷98号
国籍：CN
更多信息请下载全文后查看。

专利名称：割晒机防缠草装置专利类型：实用新型专利
发明人：宋袁,杨开平
申请号：CN201320605970.5申请日：20130929
公开号：CN203505097U
公开日：
20140402
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种割晒机防缠草装置，它由:被动辊总成、被动辊轴、被动辊防缠草装置、主动辊防缠草装置、主动辊轴、主动辊总成构成。

被动辊总成安装在被动辊轴上，被动辊防缠草装置套装在被动辊总成上，主动辊总成安装在主动辊轴上，主动辊防缠草装置套装在主动辊总成上。

该产品结构简单，设计合理，由于在主被动辊上套装有防缠草装置，作业时轴辊不缠草，不堵塞，输送带和轴承不易损坏，故障率低，提高了作业效率，延长了割晒机的使用寿命。

申请人：佳木斯市一达农业科技有限公司
地址：154002 黑龙江省佳木斯市东风区高新技术产业开发区
国籍：CN
代理机构：佳木斯市华镕专利事务所
代理人：吕凤云
更多信息请下载全文后查看。

专利名称：收割机拨禾轮防缠草装置专利类型：实用新型专利
发明人：邢立成
申请号：CN201020170439.6
申请日：20100423
公开号：CN201758580U
公开日：
20110316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种收割机拨禾轮防缠草装置，包括护圈，所述护圈设置在拨禾轮分禾侧两端，护圈包括数根条形护板、数块连接板，数根条形护板端头顺次固定连接成与拨禾轮端面形状相同的多边形结构，护圈包容住拨禾轮两端各根拨禾管轴端头，数块连接板一端分别固定在多边形的夹角处，另一端分别通过紧固件与拨禾轮的相应辐板外端固定连接。

本实用新型结构简单，安装拆卸方便，实用新型包覆住拨禾管轴与拨禾轮端面的连接处，将拨禾轮两端包围在其中，挡住了拨禾轮外缘的连接板。

本实用新型外表光滑无棱边和突起，收割机在收割高大谷物时，谷草不易缠绕在拨禾管轴与拨禾轮的连接处及拨禾轮棱边上，提高了收割机的工作效率。

申请人：江苏沃得农业机械有限公司
地址：212311 江苏省丹阳市埤城工业园区
国籍：CN
代理机构：南京经纬专利商标代理有限公司
代理人：楼高潮
更多信息请下载全文后查看。

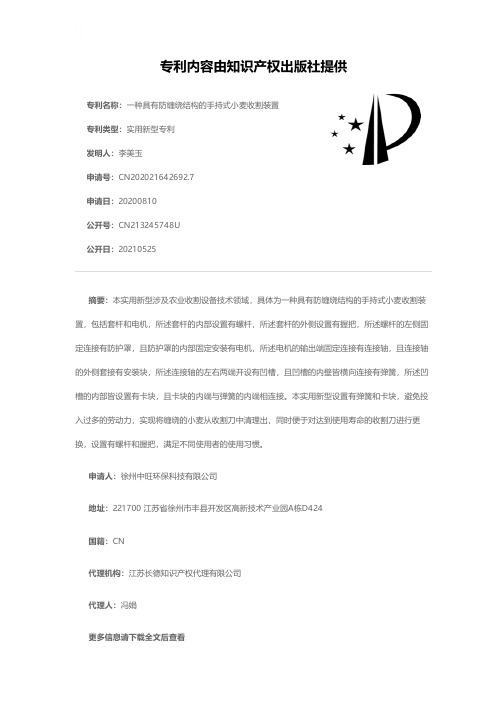

专利名称：一种具有防缠绕结构的手持式小麦收割装置专利类型：实用新型专利
发明人：李美玉
申请号：CN202021642692.7
申请日：20200810
公开号：CN213245748U
公开日：
20210525
专利内容由知识产权出版社提供
摘要：本实用新型涉及农业收割设备技术领域，具体为一种具有防缠绕结构的手持式小麦收割装置，包括套杆和电机，所述套杆的内部设置有螺杆，所述套杆的外侧设置有握把，所述螺杆的左侧固定连接有防护罩，且防护罩的内部固定安装有电机，所述电机的输出端固定连接有连接轴，且连接轴的外侧套接有安装块，所述连接轴的左右两端开设有凹槽，且凹槽的内壁皆横向连接有弹簧，所述凹槽的内部皆设置有卡块，且卡块的内端与弹簧的内端相连接。

本实用新型设置有弹簧和卡块，避免投入过多的劳动力，实现将缠绕的小麦从收割刀中清理出，同时便于对达到使用寿命的收割刀进行更换，设置有螺杆和握把，满足不同使用者的使用习惯。

申请人：徐州中旺环保科技有限公司
地址：221700 江苏省徐州市丰县开发区高新技术产业园A栋D424
国籍：CN
代理机构：江苏长德知识产权代理有限公司
代理人：冯娟
更多信息请下载全文后查看。

专利名称：一种割草机防护装置专利类型：发明专利
发明人：李定泷
申请号：CN201310623951.X 申请日：20131201
公开号：CN104663141A
公开日：
20150603
专利内容由知识产权出版社提供
摘要：本发明涉及一种割草机防护装置，包括设置在割草机切割系统前端的挡板本体（1）。

所述的挡板本体（1）的下端部（11）设有向下延伸的齿（12），所述挡板本体（1）上还连接有反应其受力情况的传感器（3）和报警器（4）。

割草机进行割草作业时，防护板本体（1）不仅能防止被切割下的草渣随处飞溅，还能有效的阻隔在割草刀片作用下草坪上的异物如石块、树枝等对使用者的冲击。

齿（12）能将草坪里的异物推开，并从挡板本体两侧的弧形面上挪开到割草机之外，能有效的保护割草机的切割系统，当异物过大时，超过传感器（3）的受力上限时，报警器（4）发出报警声提醒操作者清理异物。

申请人：李定泷
地址：200240 上海市闵行区东川路800号
国籍：CN
更多信息请下载全文后查看。
