振动流化床干燥机使用说明书目录1.主要特点和用途2.主要结构及工作原理3.吊运安装与调整4.操作与使用调整5.维护与保养6.工作异常及产生的原因7.配套及其它用途8.重要注意事项一、主要特点和用途该产品是采用振动流态化原理设计的新型干燥设备，具有高效节能，性能优良等特点。
适用于化工、制药、食品、种籽、饮料、矿渣等各行业对粉状、颗粒状物料的干燥等作业。
该机是我厂结合我国国情精心设计的新品。
各项技术指标在同类产品中居领先地位，并且具有如下特点：△流态化稳定，无死床和吹穿现象，可以获得均匀的制品。
△振动源为振动电机，运转平稳，维修方便，噪音低，设备寿命长。
△可调性好，料层厚度和物料在机内停留时间以及机器的振幅变更可以在设计范围内实现无级调节。
△适应面宽，对不同比重，粒度，含水量，含水形式的物料均能适应。
△对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则，亦不影响工作效果。
△作业环境清洁，可连续作业。
△加热方式为直接加热，热效率高，节能效果好。
二、主要结构及工作原理1、主要结构该系列干燥机的主要结构基本相同，主要分为上盖、箱体、进风口、观察窗及测温孔等。
其中上盖与流化床板之间构成物料的流化室湿空气由引风口引出，测温孔用来检测流化室内的温度。
物料的运行情况可以由观察窗监视。
箱体为充气室，热风由进风口进入，形成一定压力，以使通过流化床的气体分布均匀，该处的风温可以用测温的传感器检测(一般不用)。
由于非正常操作掉入箱体的物料可以排出清除。
2、工作原理该机由振动电机驱动，以某一固定频率沿一定方向做周期振动，被处理物料在激振力与介质的共同作用下形成流化形态，从而使物料颗粒与介质充分接触，完成传热传质过程，达到干燥的目的。
三、吊运安装与调整1、吊运吊运整机时要使用整机起吊耳，不能使用上盖起吊耳，以免破坏上盖的结构或造成事故。
同时在起吊整机时必需安装好运输支承。
2、安装2.1在本机工作过程中，会产生动载荷，隔热簧减振后，还有一部分动载荷传给基础，因而要求该机设置在一楼地面，并尽量远离怕振的设备、仪表等。
流化床干燥工艺是一种常用的干燥技术，它通过使物料在流动状态下进行干燥，以达到均匀干燥和高效传热的目的。
下面将详细介绍流化床干燥工艺的原理、优点、缺点、操作过程、影响因素以及应用领域。
一、原理流化床干燥的基本原理是热传导和蒸发。
通过加热床层中的物料，使其温度升高，从而加速水分蒸发和热量传导。
同时，物料在流化状态下，不断与床层和热源进行接触，使其均匀分布和传递，达到高效干燥的目的。
二、优点1. 均匀干燥：流化床干燥过程中，物料在流化床中均匀分布，避免了局部过热或干燥不均匀的现象，提高了干燥效率和质量。
2. 适用范围广：流化床干燥适用于多种物料，如颗粒状、纤维状和膏状物料。
同时，流化床可以适应不同的工艺要求，如单方向流动、双向流动、气固分离等。
3. 环保节能：流化床干燥过程中，热量和物料之间的传热效率较高，能耗较低。
同时，流化床产生的废气较少，易于处理，符合环保要求。
三、缺点1. 设备投资较大：流化床干燥设备通常比较复杂，结构紧凑，因此设备投资较大。
2. 操作难度较高：流化床干燥操作过程中，需要控制流速、温度、湿度等因素，操作难度较高。
3. 物料破碎：对于一些易碎的物料，流化床干燥过程中可能会发生破碎现象。
四、操作过程1. 准备阶段：将物料加入流化床干燥机中，调整流化风速和物料流速到合适的值。
2. 启动阶段：逐渐提高温度和风量，观察物料状态和水分变化。
3. 稳定运行阶段：当物料达到稳定状态时，调整风量和温度以控制水分蒸发速率。
4. 结束阶段：当物料达到预定含水量时，逐渐降低风量和温度，直至完全停止设备。
五、影响因素1. 物料特性：物料的粒度、形状、表面性质等都会影响干燥速率和效果。
2. 操作参数：温度、风速、湿度、物料停留时间等都会影响干燥效果。
3. 环境因素：电源供应、设备维护、操作人员技能等也会影响干燥过程。
六、应用领域流化床干燥工艺广泛应用于化工、制药、食品、农产品加工等领域。
例如，在化工行业中，流化床干燥可用于干燥各种化学原料和产品；在制药行业中，流化床干燥可用于干燥药物原料和辅料；在食品行业中，流化床干燥可用于干燥糖果、巧克力、谷物等食品；在农产品加工领域，流化床干燥可用于干燥果蔬、种子等农产品。

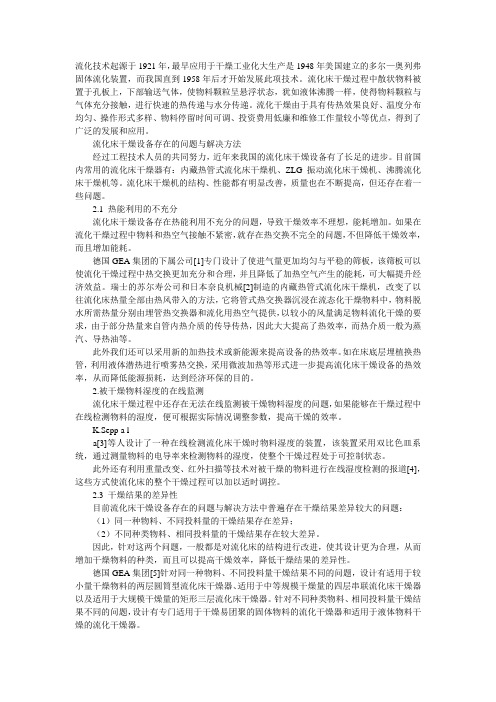

流化技术起源于1921年，最早应用于干燥工业化大生产是1948年美国建立的多尔—奥列弗固体流化装置，而我国直到1958年后才开始发展此项技术。
流化床干燥过程中散状物料被置于孔板上，下部输送气体，使物料颗粒呈悬浮状态，犹如液体沸腾一样，使得物料颗粒与气体充分接触，进行快速的热传递与水分传递。
流化干燥由于具有传热效果良好、温度分布均匀、操作形式多样、物料停留时间可调、投资费用低廉和维修工作量较小等优点，得到了广泛的发展和应用。
流化床干燥设备存在的问题与解决方法经过工程技术人员的共同努力，近年来我国的流化床干燥设备有了长足的进步。
目前国内常用的流化床干燥器有：内藏热管式流化床干燥机、ZLG振动流化床干燥机、沸腾流化床干燥机等。
流化床干燥机的结构、性能都有明显改善，质量也在不断提高，但还存在着一些问题。
2.1 热能利用的不充分流化床干燥设备存在热能利用不充分的问题，导致干燥效率不理想，能耗增加。
如果在流化干燥过程中物料和热空气接触不紧密，就存在热交换不完全的问题，不但降低干燥效率，而且增加能耗。
德国GEA集团的下属公司[1]专门设计了使进气量更加均匀与平稳的筛板，该筛板可以使流化干燥过程中热交换更加充分和合理，并且降低了加热空气产生的能耗，可大幅提升经济效益。
瑞士的苏尔寿公司和日本奈良机械[2]制造的内藏热管式流化床干燥机，改变了以往流化床热量全部由热风带入的方法，它将管式热交换器沉浸在流态化干燥物料中，物料脱水所需热量分别由埋管热交换器和流化用热空气提供，以较小的风量满足物料流化干燥的要求，由于部分热量来自管内热介质的传导传热，因此大大提高了热效率，而热介质一般为蒸汽、导热油等。
此外我们还可以采用新的加热技术或新能源来提高设备的热效率。
如在床底层埋植换热管，利用液体潜热进行喷雾热交换，采用微波加热等形式进一步提高流化床干燥设备的热效率，从而降低能源损耗，达到经济环保的目的。
2.被干燥物料湿度的在线监测流化床干燥过程中还存在无法在线监测被干燥物料湿度的问题，如果能够在干燥过程中在线检测物料的湿度，便可根据实际情况调整参数，提高干燥的效率。
振动流化床干燥机安全检修规程
振动流化床干燥机是一种常用的干燥设备，广泛应用于化工、制药、食品、冶金等行业。
为了确保其正常运行和安全性，需要定期进行检修和维护。
以下是振动流化床干燥机安全检修规程，以供参考。
一、操作前的检查
1.1 清理干燥机内部，确保无明显杂物和杂质
1.2 检查振动流化床干燥机的连接处、管道和阀门等，确保其安装牢固、密封良好
1.3 检查电气设备(如电机、继电器等)和线路，确保无短路、断路等情况
1.4 检查压缩空气管道和阀门，确保压力正常
二、操作中的注意事项
2.1 操作人员必须经过专业培训，并佩戴符合安全要求的个人防护装备
2.2 严禁超负荷使用干燥机，尤其是在含湿量较高的情况下
2.3 严禁随意拆卸和更换干燥机零部件，包括进出料口处的阀门和推杆
2.4 操作人员需时刻注意干燥机内的工作状态，及时调整进出料量和空气流量等参数
2.5 若发现干燥机内有烟雾、异味或异响等异常情况，应立即停机检查
三、定期维护和检修
3.1 定期拆卸干燥机内部，清理杂物和积尘
3.2 定期检查进、出料口处的密封性能，及时更换密封条等零部件
3.3 定期检查振动流化床干燥机内的滤网和过滤器，及时更换需要更换的部件
3.4 定期检查和维护电气设备和线路，确保电气安全
3.5 定期检查压缩空气管道和阀门，保持压力稳定
以上就是振动流化床干燥机安全检修规程，希望能够为操作人员提供参考和帮助。
在日常的使用中，操作人员要严格按照规程操作，确保干燥机正常工作，并保证员工的安全。
流化床式沸腾干燥机使用过程中有6个方面比较突出的问题，应该及时更正：1对沸腾干燥机捕集除尘装置的改进建议能够顺利进行流化工艺操作的基本条件是物料具有良好的流化状态，高效率的过滤除尘器使这种状态得以延续。
过滤除尘器的除尘效率很大程度上决定了沸腾效果。
目前使用的除尘方式主要有抖袋除尘和脉冲反吹除尘两种。
2.1抖袋除尘通过气缸的往复运动实现捕集袋的摇振而达到除尘效果，其布袋采用防静电、无纤维脱落布制作，捕集袋采用整体吊装的形式。
问题是布袋过滤器拆装不方便，吊筋选材不太合理容易引起变形，导致密封不严，也会引起跑粉和风量的变化，既污染了环境，又降低了产品收率。
建议：过滤袋采用卡箍连接方式进行连接，吊筋选用不易变形的刚性材料，同时定期检查更换布袋。
2.2脉冲反吹除尘随着国产电磁阀技术的进一步提高与价位的进一步降低，脉冲反吹除尘逐渐成为捕集装置的主流。
目前采用的滤芯主要有布袋和不锈钢烧结网两种。
其中，不锈钢烧结网滤芯是唯一对任何物料收率均能保证达到99%以上的产品。
由于现在清洗技术的难题已基本解决，不锈钢烧结网滤芯在收率和使用寿命方面的优势逐步显现，药厂使用也越来越多。
另外，随着环境保护的要求越来越高，建议完善除尘系统，增加二次除尘装置。
2对完善进风空气处理的建议热空气的采风口一般设置在辅机房，和加热装置、消音器安装在一起，辅机房与洁净区不设置直通的门窗，辅机房的空气洁净级别往往比较低，会影响药用热空气的质量，这就要求设备本身有良好的净化装置，否则未净化的空气会污染药品，难以达到GMP要求。
目前国内许多设备对空气处理单元的配置为：初效过滤器-中效过滤器-蒸汽加热(或电加热)-(亚)高效过滤器。
空气处理系统虽然配置了初、中、高效过滤器，但随着运行时间的不断增加，高效过滤器会出现堵塞或者破损，目前只能从外观上来鉴别判断是否需要更换，缺乏理论依据。
提早更换会增加成本，推迟更换又会带来空气质量下降的风险，从而影响产品的质量。

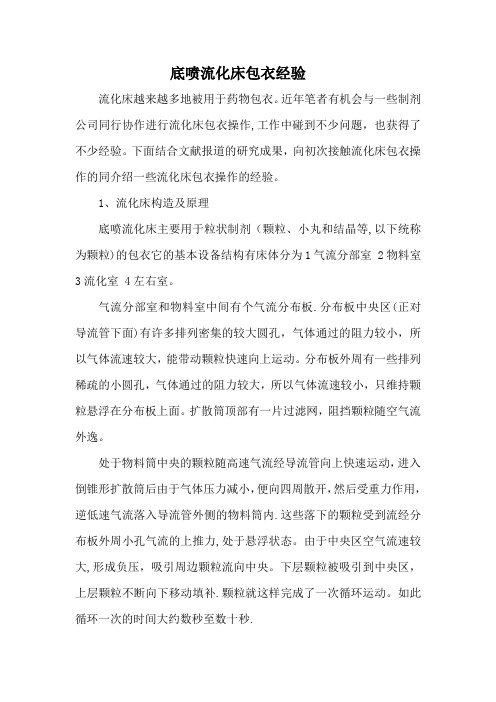

底喷流化床包衣经验流化床越来越多地被用于药物包衣。
近年笔者有机会与一些制剂公司同行协作进行流化床包衣操作,工作中碰到不少问题，也获得了不少经验。
下面结合文献报道的研究成果，向初次接触流化床包衣操作的同介绍一些流化床包衣操作的经验。
1、流化床构造及原理底喷流化床主要用于粒状制剂（颗粒、小丸和结晶等,以下统称为颗粒)的包衣它的基本设备结构有床体分为1气流分部室 2物料室3流化室 4左右室。
气流分部室和物料室中间有个气流分布板.分布板中央区(正对导流管下面)有许多排列密集的较大圆孔，气体通过的阻力较小，所以气体流速较大，能带动颗粒快速向上运动。
分布板外周有一些排列稀疏的小圆孔，气体通过的阻力较大，所以气体流速较小，只维持颗粒悬浮在分布板上面。
扩散筒顶部有一片过滤网，阻挡颗粒随空气流外逸。
处于物料筒中央的颗粒随高速气流经导流管向上快速运动，进入倒锥形扩散筒后由于气体压力减小，便向四周散开，然后受重力作用，逆低速气流落入导流管外侧的物料筒内.这些落下的颗粒受到流经分布板外周小孔气流的上推力,处于悬浮状态。
由于中央区空气流速较大,形成负压，吸引周边颗粒流向中央。
下层颗粒被吸引到中央区，上层颗粒不断向下移动填补.颗粒就这样完成了一次循环运动。
如此循环一次的时间大约数秒至数十秒.２、正常的流化状态维持正常的流化状态是包衣操作成功的前提,正常的流化状态具有下列特点：（１）颗粒快速流经导流管,向上达到尽可能的高度，但不触及顶部过滤网；(２）导流管外侧的颗粒悬浮在底板上部，颗粒一层一层地不断向下移动，既无滞留,也不见剧烈“沸腾”。
（３)导流管中的颗粒密度既不稠密，也不稀疏.要达到上述要求,除了控制适当的进风流量，还需要注意下列两点：（１）选择合适的空气分布板底喷流化床应备有3－4块开孔不同的气体分布板。
这些分布板的中央区小孔总面积与周边区小孔的总面积之比各不相同。
当投料量、颗粒粒度和颗粒比重都比较大时，应选用周边小孔总面积相对较大的分布板，这样才能避免周边区颗粒滞留。
正确调试流化床干燥机
流化床干燥机是一种常见的干燥设备，结构简单，操作简便，受到了很多企业主的青睐。
但是我们也发现很多干燥设备制造厂家在调试流化床的时候由于错误的调试，导致干燥机不正常运转，不仅影响干燥设备的寿命，对干燥的效果也是大打折扣。
那么流化床干燥机如何正确调试呢？
关于流化床干燥机的调试，主要集中在振动电机、隔板以及物料的运动三个方面。
振动电机：为流化床干燥机选择合适型号的振动电机。
从流化床的结构我们可以知道，流化床干燥效果良好的原因在于2台振动电机能同步合振动，使得物料与干燥介质充分接触。
所以振动电机必须做到同步，并对电机的振幅进行调整。
主要是电机的可动偏心块与固定偏心块夹角的调整。
由于物料性质的不同，需要对其进行严格的计算。
隔板：主要是对隔振簧的选择。
在流化床干燥设备中，隔振系统的主要组成部分是橡胶簧。
为了能达到干燥效果的最佳化，避免噪声，对其的高度也硬度也有严格的限制。
这在流化床干燥机的设计时就需要考虑，在安装调试的时候需要正确安装即可。
物料运动：在干燥设计时，对物料在干燥设备内的运动有模拟的运算。
当流化床干燥机开始投入生产之前的挑手机需要对物料进行最后一次的测试。
主要看物料运动的快慢，以及是否出现偏行的问题。
在调试流化床干燥机的过程中，对不同温度、风压进行测试，并与对方生产主管进行沟通。
待正常生产后，安装调试任务完成。
CHENGSHIZHOUKAN 2019/10城市周刊86聚丙烯酰胺生产装置流化床干燥器物料粘床原因分析与解决王 栖 大庆炼化公司聚合物二厂摘要：流化床干燥器是聚合物生产中的关键设备，其技术含量高、设备复杂，辅助设备多，操作起来有一定技巧和难度。
经过多年的实际操作，员工通过DCS 系统操作和现场相结合，及在生产实践中不断探索更佳的工艺操作，可以熟练平稳操作干燥器，有力的保障了生产的平稳及产品产量和质量。
但实际生产过程中，干燥器粘床或粘床是干燥工段最难解决的问题，本文从实际生产出发，对干燥器粘床的原因进行详细的分析，并针对性制定解决办法。
关键词：聚丙烯酰胺；振动流化床干燥器；粘床一、干燥流程简介把经过水解、造粒后的胶粒通过干燥器内热空气进行干燥，将胶粒中含水量由≤70%干燥后降低到10%左右的产品。
二、设备简介流化干燥又名沸腾干燥，是流化技术在干燥中应用，所谓的振动流化床干燥器既是在流化床床体上施加一固定频率的振动力，使流化床床体在整个操作过程中始终保持某个方向的振动。
振动流化床干燥器按其加热方式是属于错流干燥，即热能以错流方式由热空气传给与其直接接触的湿物料表面进行直接加热干燥，湿物料在流化床内受流速合适的热气流和激振器产生的振动力作用下上下翻动，互相混合与碰撞，使床面上的料层保持一个均匀且能定向移动的流化状态，从而保证湿物料与热气流进行充分的传质与传热，从而达到干燥的目的[1]。
三、干燥器物料粘床原因分析及解决物料在流化床干燥器内主要靠一二段加热，所以基本在一段和二段加热时结块。
结块的形成过程如下：床层单位面积上物料的重量超过通过风帽喷出的热风压力，物料无法正常流化而积聚在风帽上，通过热风将其烘干形成硬结块，时间越长，积聚物料面积不断扩大。
生产实际中，一段床层进料在床层着落点易粘床结块，时间愈久，粘床扩散至整个一段，最后到二段的前半段。
由于干燥器本身结构较为复杂，再加上配套的给风机、废气风机、旋风分离器、返料风机、激振器及相应管线、仪表等，构成一个大的不可分割的整体，因此干燥器结块的原因比较多，主要由操作、工艺、设备三大方面原因，通过对原因分析，找出解决方法。
目的：建立卧式沸腾干燥机标准操作规程操作与维护规程，确保产品质量符合工艺要求。
范围：适用于卧式沸腾干燥机标准操作规程的操作与维护。
职责：现场操作人员、维修人员、车间主任、工艺员、QA监控员。
规程：1 设备性能简介卧式沸腾干燥机主要用于制药工业的片剂、冲剂、胶囊剂颗粒制造工艺和食品中的。
沸腾干燥器，又称流化床，由进风系统、沸腾床主机、引风系统、除尘系统、控制系统组成。
2 主要技术参数见表1技术参数表表13 设备工作原理散粒状固体物料由加料器加入沸腾床中，过滤后的洁净空气加热后经分风斗进入沸腾床底部，通过孔板与物料干燥。
干燥后的物料自动从排料口排岀（带冷却段沸腾干燥机物料经过冷却段冷却后从出料口排出），废气由干燥器箱体顶部排空（顶部扩大器内有布袋除尘器）。
蒸汽、电、其他热源方式可配用，设计时由用户选择加热方式。
4 操作前准备：4.1.使用前应检查所有管路是否畅通，对外有无泄漏。
沸腾床中应清洁无异物，网板不应有堵塞现象。
将蒸汽散热器内的冷凝水排岀。
4.2.检查电气控制元件和仪表是否完好。
检查风机运转是否正常，转动方向是否正确。
4.3.关好各扇门并锁紧，检查管道和门不可漏风。
4.4.检查布袋是否完好。
4.5.开风机之前必须将分风斗下的调风阀打开。
4.6 对接触药品的设备表面进行消毒。
5 开机操作：5.1.设定好控制温度（温控仪的具体使用方法详见智能显示调节仪使用说明书。
）5.2.开加热系统蒸汽，开风机，预热5分到10分钟。
5.3.当箱体温度有50°C左右时，开始上料，并把沸腾床下的风门依次开大，调节到合适的位置。
5.4.上料时注意不能让料有大的堆积现象，如有则停止上料，调整沸腾状态后，工作几分钟后再上料。
5.5.根据物料在沸腾床中的沸腾情况调节沸腾床下的各只分气阀门，使物料在整个沸腾床中均匀地呈沸腾状。
沸腾的最高高度以不超过视镜为宜。
一般分气阀的开度，从加料端到出料端应依次由大到小。
5.6.加料量以沸腾床视镜的最低点平面处出现明显的堆料情况为限。
