墙体二次配管技 术 交 底 记 录(1)

一、工程名称：（请填写具体工程名称）二、施工单位：（请填写具体施工单位名称）三、施工地点：（请填写具体施工地点）四、施工时间：（请填写施工开始及结束时间）五、参与人员：（请填写参与施工的班组或人员名单）六、交底内容：1. 安全注意事项：- 所有参与施工人员必须佩戴安全帽，系好帽带，确保头部安全。

- 禁止穿硬底鞋、高跟鞋进行高空作业。

- 高处作业时，必须佩戴安全带，并确保安全带正确系挂。

- 高空作业区域应设置安全网或护栏，确保作业区域安全。

2. 材料与工具准备：- 所使用的JDG镀锌电线管、钢制线盒、铁丝、铁钉、锁母、直接、胶带等材料，必须符合国家相关标准，并具有合格证明。

- 施工工具如切割机、砂轮锯、无齿锯、手电钻等，必须处于良好的工作状态，确保操作安全。

3. 操作规程：- 在墙体上开槽前，必须进行精确测量，确保槽位尺寸准确。

- 使用切割机进行切割时，操作人员应站在安全位置，并确保切割过程中工具稳固。

- 管道弯曲时，应使用手扳弯管器，确保弯曲半径不小于管子直径的6倍，避免管道变形。

- 管道敷设完成后，应检查管道连接是否牢固，确保无松动。

4. 现场管理：- 施工现场应保持整洁，材料堆放有序，避免造成混乱。

- 施工过程中，应确保通道畅通，不得堆放影响施工的物品。

- 施工结束后，应及时清理现场，确保现场安全。

5. 应急措施：- 施工过程中如发生意外，应立即停止作业，组织人员进行救援。

- 如发生触电事故，应立即切断电源，并迅速进行急救。

- 如发生火灾，应立即报警，并组织人员进行疏散。

七、交底人：（请填写具体交底人姓名及职务）八、接受交底人员：（请填写具体接受交底人员的姓名及职务）九、备注：（如有其他特殊要求或注意事项，请在此处说明）十、交底日期：（请填写具体交底日期）注意：本模板仅供参考，具体施工过程中，应根据实际情况进行调整。

施工人员应严格遵守安全操作规程，确保施工安全。

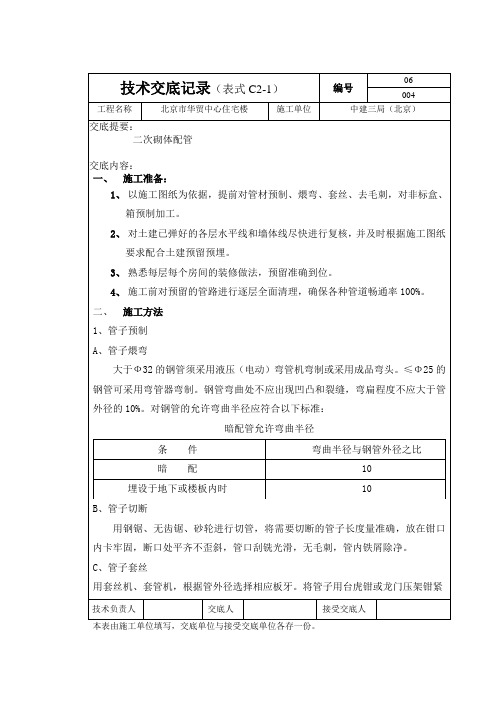

技术交底记录（表C2-1）编06-C2-001号工程名称中国移动信息港二期交底日期2015-10-28施工单位北京长信泰康通信技术有限公司分项工程名称二次配管工程交底提要二次配管的相关材料、机具、质量要求及施工工艺交底内容：一、施工准备：1、作业条件1）各层水平线和墙体厚度线已弹好，配合土建施工。

2）预制混凝土板上配管时，在做好地面以前弹好水平线。

3）随墙（砌体）配合立管施工。

4）土建二次墙体砌筑完成。

2、材料要求1）使用管件的壁厚应均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凹扁现象。

2）铁制灯头盒、开关盒、接线盒等，盒壁厚度应不小于1.2mm，面板安装孔与地线连接孔齐全。

3）使用的各种钢材材质应符合要求，铁丝、电焊条、防锈漆等材料无过期变质现象。

3、主要机具1）煨管器、手枪钻、电锤、台钻、射钉枪、拉铆枪。

2）铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。

3）切割机、手锤、錾子、钢锯、锯条、刀锯、半圆挫、活扳手、水桶、灰铲。

4）绝缘手套、工具袋、高凳、人字梯。

二、质量要求：1、镀锌钢管严禁对口熔焊连接。

2、当导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。

3、金属导管经过建筑物变形缝处时，应设补偿装置。

4、接线盒、箱安装不得歪斜；入墙不得太深，否则要要加盒套。

5、金属非标盒在安装时需要刷好防锈漆。

6、在二次结构墙（砌体砖墙）上剔槽时，应用切割机保持槽边的整齐度；在一次结构墙上剔槽时也应如此，并不能破坏主筋。

三、工艺流程：弹线定位――接线盒、箱体稳固——墙体开槽——管路敷设——变形缝处理（人防）——抹灰——扫管穿带线四、操作工艺：1、先根据设计图纸确定盒、箱及管路的位置，然后在二次墙体上弹线定位，按弹出的水平线用小线和水平尺测出盒、箱的准确位置并标出尺寸。

2、按弹出的盒、箱位置剔洞，所剔孔洞应比盒、箱稍大一些。

洞剔好后把洞内杂物清理干净，并用水浇湿，按照管路走向用水泥沙浆将盒、箱稳注端正。

技术（安全）交底记录鲁DQ－004工程名称施工单位分项工程名称二次配管技术交底交底日期交底依据：《建筑工程施工质量验收统一标准》 GB50300-2013《建筑电气工程施工质量验收规范》 GB50303-2015 《施工现场临时用电安全技术规范》 JGJ46-2005 《建筑施工安全检查标准》 JGJ59-2011《建筑施工高处作业安全技术规程》 JGJ80-2016交底内容：1、施工准备材料要求：紧定式镀锌电线管材质必须符合要求。

进场材料必须有产品合格证；外观检查,管材内外壁光滑,无凸棱凹陷、破损等缺陷；用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致,壁厚不低于15mm；各种附件接线盒、管接头、盒接头,同时应有出厂合格证、生产许可证和认证证书复印件。

作业条件：填充墙墙体已砌筑完成，墙体上部已塞缝三天以上，标高控制线已确定。

主要机具：铅笔、钢卷尺、墨斗、开槽机、电锤、铁锤、扁錾、钢锯、锯条、半圆锉、弯管器、割管器、工具袋、灰铲、灰桶、水准仪、电工常用工具等。

2、施工工艺：工艺流程：预留孔洞弹线定位管路开槽箱、盒固定管路敷设线槽抹灰及箱体封堵（1）孔洞预留：①绘制箱体预留洞图纸交予土建专业配合预留工作。

②在施工中，必须安排人员现场跟踪，发现问题及时与专业工程师及土建队伍沟通。

（2）弹线定位：依据图纸坐标、标高及现场需要，根据土建给出的一米线基准点，利用水准仪、小线和水平尺、钢卷尺测量出开槽的管路与箱、盒的位置，利用墨线或者石笔，弹出管路与箱、盒的位置。

（3）管路及盒、箱开槽：沿放线位置进行开槽，并及时清理开槽产生的垃圾。

（4）配电箱、盒安装固定根据土建抹灰厚度，确定线盒和箱体的出墙高度，然后利用砂浆、砖块固定箱、盒。

（5）管路敷设：将混凝土板面内预留的管头利用弯管器调整垂直于板面，根据箱、盒位置确定需要连接管道的长度，利用锯条或钢锯下料，利用直接和锁母将管道与预埋管头和箱盒连接，用铁钉等固定在管槽内。

一、材料要求：本工程利用的焊接钢管有： SC20（27）、SC25（34）、SC32（43）、 SC40（48）SC50（60）（括号为钢管外径，单位：mm）。

1.一、钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象,镀锌管外表层完整，镀锌层无剥落现象，并有产品合格证、质量查验报告、原材材质证明。

1.二、焊接套管、管箍、锁紧螺母（根母）用于管与管、管与盒连接。

套管、管箍的长度不小于线管外径的2.2倍，镀锌层完整无剥落，无劈裂两头滑腻无毛刺。

根母外形完好，丝扣清楚，有产品合格证。

1.3、铁制灯头盒(T4系列）、接线盒（86H50、86H60）等，盒板厚度应符合华北标办图集要求，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全，并有产品合格证、质量查验报告 3C认证书。

1.4、地线：焊接钢管与盒采纳φ六、φ八、φ10圆钢作为跨接地线，镀锌管与管箍盒跨接地线利用不小于4mm²铜芯导线、专用接地卡做跨接地线。

1.五、圆钢、镀锌扁钢、角钢等材质应符合国家有关标准要求，镀锌层无损，并有产品合格证。

1.六、螺丝、螺栓、胀管、螺母、垫圈等应采纳镀锌件。

1.7、楼里所用焊接钢管利用前必需用螺纹钢筋进行管内拉毛处置，方可利用。

1.八、其它材料：铅丝、电焊条、防锈漆、水泥、机油等，无过时变质现象。

二、要紧机具：2.一、煨管器、液压煨管器，压力案子、套丝机、套管机。

2.二、手锤、錾子、钢锯、扁锉、圆锉、活板子、鱼尾钳。

2.3、铅笔、皮尺、水平尺、线坠、油桶、油刷粉线袋。

2.4、切割机、电焊机、手电钻、台钻、钻头、绝缘手套、工具袋、工具箱、高凳等。

3、作业条件：3.一、各层水平标高线和墙厚度线弹好配合土建施工。

3.二、二次现浇混凝土暗柱配管，土建钢筋绑扎完毕，并验收合格后，按墙体线配管。

4、操作工艺4.一、工艺流程：二次结构管路敷设：测定管盒位置→管盒预制加工→管路敷设（管路、管盒连接）→跨接地线回填土内管路敷设：测定管盒位置→管盒预制加工→管路敷设（管路、管盒连接）→跨接地线→防腐处置4.二、暗配管敷设要求:4.2.一、二次砌体内管路敷设：一、随墙（砌体）配管：砖墙、空心砖墙配合砌墙立管时，该管最好放在墙中心（以保证接线盒出墙尺寸为准，出墙距离在墙体抹灰前贴饼时校核），管口向上者要堵好。
