格宾网石笼单元质量评定表

格宾网石笼检验批验收记录表全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）格宾网石笼安装报验申请表格宾网石笼检验批质量检验记录隐蔽工程检查验收记录年月日测量复核记录保温隔热(外墙外保温）检验批质量验收记录工程名称丽景华庭#楼分项工程名称外墙保温验收部位施工单位四川雄俊置业专业工长项目经理分包单位分包负责人施工班组长施工执行标准名称及编号施工单位检查评定记录监理(建设)单位验收记录主控项目1所用材料、进厂后要进行质量检查和验收，其品种、规格、性能必须符合设计和有关标准要求。

2抹面抗裂砂浆与保温隔热层必须粘结牢固，无脱层、空鼓。

面层无爆灰和裂缝等缺陷。

一般项目1网格布应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象，网格布搭接长度必须符合规范要求，加强部位网格布铺压应符合设计要求。

2允许偏差项目表面平整4mm立面垂直4mm阴、阳角垂直4mm分隔线直线度1mm共测点，其中合格点、不合格点，合格点率%施工单位检查评定结论项目专业质量检查员：注册建造师（技术负责人）年月日监理（建设）单位验收结论监理工程师(建设单位项目技术负责人):：年月日注：此表一式四份。

建设单位、监理单位各存一份，施工单位两份。

保温隔热隐蔽工程施工质量验收记录表工程名称项目经理分项工程名称专业工长隐蔽工程项目施工单位施工标准名称及编号施工图名称及编号隐蔽工程部位质量要求施工（分包）单位自查记录监理（建设）单位验收记录施工（分包）单位自查结论施工（分包）单位项目技术负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目负责人）：年月日注：此表一式四份。

建设单位、施工单位、监理单位、城建档案馆各存一份。

保温隔热系统观感质量检测验收记录表工程名称探点部位分项工程名称专业工长项目经理施工执行标准及编号探点号保温层厚度保温层型状粘接质量探点号保温层厚度保温层型状粘接质量共抽检点，其中合格点、不合格点，合格点率%注：此表一式四份。

建设单位、施工单位、监理单位、城建档案馆各存一份。

宾格石笼单元工程评定表及说明YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】附录 C 格宾石笼单元工程质量评定表C-1 格宾石笼原材料质量评定表C-2 格宾网箱（垫）组装工序施工质量验收评定表表C-3 格宾网箱填料及封盖工序施工质量验收评定表*注：非加筋格宾笼不用检验加筋长度。

表C-4 格宾护垫填料及封盖工序施工质量验收评定表表C-5 格宾网箱（护垫）单元工程施工质量验收评定表表C-6 格宾网袋组装及填料工序施工质量验收评定表表C-7 格宾网袋抛投工序施工质量验收评定表表C-8 格宾网袋单元工程施工质量验收评定表4 材料一般规定a）格宾网的材料应符合国家现行有关标准的要求。

b）格宾网应采用热镀锌低碳钢丝、锌铝合金镀层低碳钢丝、锌铝混合稀土合金镀层低碳钢丝，或经高抗腐处理的以上同质钢丝等，钢丝表面可采用PVC覆塑层进行保护。

钢丝的抗拉强度、伸长率、弯曲性能与抗腐蚀性应符合国家现行有关标准的要求。

c）格宾网技术参数宜符合本技术要求附录A的规定，也可按合同要求确定。

钢丝钢丝直径、抗拉强度、伸长率和弯曲性能应符合YB/T 5294《一般用途低碳钢丝》的规定，技术要求见表4-1和表4-2。

钢丝抗拉强度和断裂伸长率的测试应符合GB/T 《金属材料拉伸试验第1部分：室温试验方法》的规定。

抗扭测试应符合GB/T 《金属材料线材第2部分：双向扭转试验方法》的规定。

表4-1 镀锌钢丝的直径及允许偏差表4-2 镀锌钢丝的力学性能锌或锌铝合金镀层低碳钢丝单位面积镀锌层质量应符合YB/T 5357《钢丝镀层锌或锌-5%铝合金》中A1级钢丝标准的规定，见表4-3，单位面积镀锌层质量测试应符合GB/T 1839《镀锌钢丝锌层质量试验方法》的规定。

锌铝混合稀土合金镀层钢丝单位面积镀锌层质量应符合GB/T 20492《锌-5%铝-混合稀土合金镀层钢丝、钢绞线》中A级钢丝标准的规定，见表4-4，单位面积镀锌层质量的测试方法应符合GB/T 20492《锌-5%铝-混合稀土合金镀层钢丝、钢绞线》的规定。

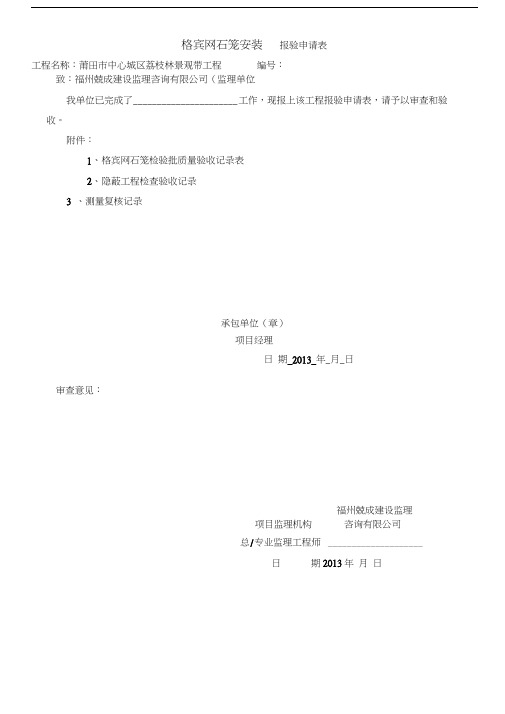

格宾网石笼安装报验申请表
工程名称：莆田市中心城区荔枝林景观带工程编号：
致：福州兢成建设监理咨询有限公司（监理单位
我单位已完成了______________________ 工作，现报上该工程报验申请表，请予以审查和验收。

附件：
1、格宾网石笼检验批质量验收记录表
2、隐蔽工程检查验收记录
3 、测量复核记录
承包单位（章）
项目经理
日期_2013_年_月_日
审查意见：
福州兢成建设监理
项目监理机构咨询有限公司
总/专业监理工程师____________________
日期2013年月日
格宾网石笼检验批质量检验记录工程名称莆田市中心城区荔枝林景观带工程
隐蔽工程检查验收记录
年月日
测量复核记录。

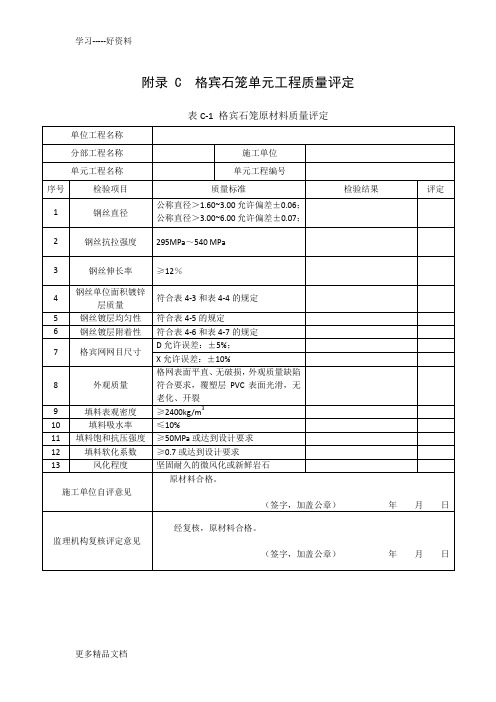

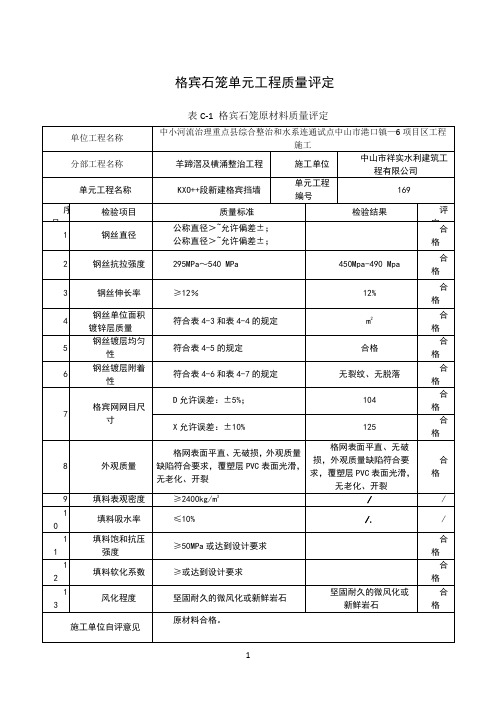

附录 C 格宾石笼单元工程质量评定表C-1 格宾石笼原材料质量评定单位工程名称分部工程名称施工单位单元工程名称单元工程编号序号检验项目质量标准检验结果评定1 钢丝直径公称直径＞1.60~3.00允许偏差±0.06；公称直径＞3.00~6.00允许偏差±0.07；2 钢丝抗拉强度295MPa～540 MPa3 钢丝伸长率≥12％4 钢丝单位面积镀锌层质量符合表4-3和表4-4的规定5 钢丝镀层均匀性符合表4-5的规定6 钢丝镀层附着性符合表4-6和表4-7的规定7 格宾网网目尺寸D允许误差：±5%；X允许误差：±10%8 外观质量格网表面平直、无破损，外观质量缺陷符合要求，覆塑层PVC表面光滑，无老化、开裂9 填料表观密度≥2400kg/m310 填料吸水率≤10%11 填料饱和抗压强度≥50MPa或达到设计要求12 填料软化系数≥0.7或达到设计要求13 风化程度坚固耐久的微风化或新鲜岩石施工单位自评意见原材料合格。

（签字，加盖公章）年月日监理机构复核评定意见经复核，原材料合格。

（签字，加盖公章）年月日单位工程名称工序名称、编号分部工程名称施工单位单元工程名称单元工程编号项次检验项目质量标准检查（测）记录或备查资料名称合格数合格率主控项目1绑扎相邻网片面每平方米绑扎两道，双股并铰紧，或采用两个扣件扣紧四角各绑扎一道，双股并铰紧，或采用扣件扣紧相交框线每200mm～250mm 绑扎一道，双股并铰紧，或每150mm～200mm 采用扣件扣紧一般项目1 格宾笼长度±5%2 格宾笼宽度±5% 3格宾笼高度±5%施工单位自评意见主控项目检验点100%合格，一般项目逐项检点的合格率为%，且不合格点不集中分布。

工序质量等级评定为：（签字，加盖公章）年月日监理机构复核评定意见经复核，主控项目检验点100%合格，一般项目逐项检点的合格率为%，且不合格点不集中分布。

2015宾格石笼单元工程评定表及说明附录 C 格宾石笼单元工程质量评定表C-1 格宾石笼原材料质量评定单位工程名称 分部工程名称 施工单位 单元工程名称 单元工程 序检验项目 质量标准 检验结果 评1 钢丝直径 公称直径＞1.60~3.00允许偏2 钢丝抗拉强度 295MPa ～540 MPa3 钢丝伸长率 ≥12％4 钢丝单位面积镀锌层质量 符合表4-3和表4-4的规定5 钢丝镀层均匀性符合表4-5的规定6 钢丝镀层附着性 符合表4-6和表4-7的规定7格宾网网目尺寸 D 允许误差：±5%； X 允许误差：±10%8 外观质量 格网表面平直、无破损，外观质量缺陷符合要求，覆塑层PVC 表面光滑，无老化、开裂9 填料表观密度≥2400kg/m310 填料吸水率≤10%11 填料饱和抗压强度≥50MPa或达到设计要求12 填料软化系数≥0.7或达到设计要求13 风化程度坚固耐久的微风化或新鲜岩石施工单位自评意见原材料合格。

（签字，加盖公章）年月日监理机构复核评定意见经复核，原材料合格。

（签字，加盖公章）年月日单位工程工序名分部工程施工单单元工程单元工项次检验项目质量标准检查（测）记录或合格合格主控项目1绑扎相邻每平方米绑扎两道，双股并铰紧，四角各绑扎一道，双股并铰紧，或采相交每200mm～250mm 绑扎一一般项目1格宾笼长度±5% 2格宾笼宽度±5% 3格宾笼高度±5%施工单位自评主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。

工序质量等级评定为：监理机构复核经复核，主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。

单位工程工序名分部工程施工单单元工程单元工项次检验项目质量标准检查（测）记录或合格合格主控项目1封盖绑扎每200mm～250mm 绑扎一2轴线位置偏移±50mm3加筋长度*大于设计值一般项目1 装料每层小于300mm，填料宜内小外大，紧靠密实。

补充单元工程施工质量验收评定标准批复表
（质量监督机构[2022]补充001号）
工程名称：某某工程合同编号：LSXDJ -SG
说明：本表一式4份，由质量监督机构填写。

质量监督机构签收后，质量监督机构1份、发包人1 份、监理机构1 份、承包人1 份。

补充单元工程施工质量验收评定标准报审表
（发包[2022]补充001号）
工程名称：某某工程合同编号：LSXDJ -SG
说明：本表一式4份，由发包人填写。

质量监督机构签收后，质量监督机构1份、发包人1 份、监理机构1 份、承包人1 份。

补充单元工程施工质量验收评定标准报审表
（监理[2022]补充001号）
合同名称：某某工程合同编号：LSXDJ -SG
说明：本表一式3份，由承包人填写。

监理机构签收后，发包人 1 份、监理机构 1 份、承包人1 份。

补充单元工程施工质量验收评定标准报审表
（承包[2022]补充001号）
合同名称：某某工程合同编号：LSXDJ -SG
说明：本表一式3份，由承包人填写。

监理机构签收后，发包人 1 份、监理机构 1 份、承包人1 份。

附表3加筋麦克垫防护(护坡)单元工程施工质量验收评定表。
