格宾石笼挡墙施工技术要求

格宾石笼挡墙施工技术一、格宾石笼挡墙概述格宾石笼挡墙是以金属丝编织成的“笼子”形状，塞入适量的石头、碎石、建筑垃圾等物料，然后将这些“笼子”组装起来形成一道挡土墙。

其特点是结构简单、易于建造、韧性好、抗冲击性强、透气性好、水稳定性好等。

二、格宾石笼挡墙施工前需准备的工作1.地基处理：必须平整方正，没有明显的高低差和凹凸不平等现象。

2.石笼规格选择：根据施工设计、墙体高度、墙面形态等设计要求，选取合适规格的石笼。

3.材料准备：选购好符合规范和工程设计要求的石笼、丝网、绑扎线。

4.设备准备：准备好吊篮、吊具、起重机、工具及人员等。

三、格宾石笼挡墙的施工步骤1.在地基上进行标高、定位等工作，并按照设计图纸要求预埋各种设备管道。

2.在地基上作铺垫，铺好石子垫层，并呈现出设计图的要求。

3.基础钢筋绑扎：铺垫完成后，在地基上按设计要求绑扎钢筋。

4.定位纵横向加固板：按照设计图的位置加固铺垫，并定好必要的纵横向加固板。

5.安装石笼网：开启已经加工好的石笼网，压平并试验石笼结构的尺寸、规格、质量、形状等。

6.芯体填砌：对准位置后，围绕加固基础的纵横向加固板，挂上吊篮，起吊石笼。

7.石笼填砌：将上步石笼卡扣好，然后进行填砌作业，并逐步切割余料。

8.丝网绑扎：在石笼填砌之后，进行丝网绑扎，并注意绑扎的紧度。

9.放线量测：围绕石笼进行放线、量测等作业，以切合设计的要求。

10.挂网构架：针对挂网的位置，进行构架以确保稳定。

11.焊接工作：对挂网后的我们进行焊接或固定。

12.清理作业：工作结束后进行清理并喷涂防锈蚀漆。

结语通过对格宾石笼挡墙施工技术的介绍，我们可以了解到格宾石笼挡墙的特点和施工过程。

同时，在实施施工过程中需要注意的细节也非常重要，只有严格按照技术标准和设计规范进行施工，才能够确保格宾石笼挡墙的稳定性和耐久性。

格宾石笼挡墙施工技术要求
1.基础处理：
2.石笼的制作：
石笼应采用镀锌钢丝网制作，网孔大小应适宜，一般为80mm x
100mm。

钢丝网应均匀、整齐地排列，接缝处应严密，并使用夹丝钳进行
固定。

3.石笼的填充：
石笼填充要求使用质量均一且坚硬、耐久的填充材料，如碎石、碎混
凝土等，填充应均匀，并且在填充过程中应注意控制填充厚度，以保证挡
墙的强度和稳定性。

4.结构固定：
在石笼挡墙的施工过程中，应设置合适的连接件将石笼固定在一起，
如钢丝绳、石笼夹等。

连接件应具备足够的强度和耐久性，并且应牢固地
固定在每一层石笼上，以确保挡墙的整体性和稳定性。

5.坡面处理：
6.工程验收：
格宾石笼挡墙施工完成后，需进行验收，验收要求包括挡墙的平整度、强度和稳定性等方面的检验。

挡墙应平整、平直，无明显的倾斜、裂缝和
破损等现象；挡墙的强度应满足设计要求，能够承受外界的荷载和冲击；
挡墙应稳定，不会因为土体的运动而发生倒塌或滑移。

7.后期维护：。

格宾挡墙施工工艺方法施工工艺方法：格宾挡墙在进行格宾挡墙施工前，需要选择适合的原材料。

格宾笼是由低碳镀锌覆塑钢丝编织而成，其网格名义尺寸为8×10.格宾石笼的钢丝应满足一定的标准，如重镀锌覆塑，镀锌量不小于245g/m2，覆塑厚度不小于0.5mm等。

填充石料也需要符合一定的要求，如容重达到18～19KN/m3，粒径以100～250mm为宜。

同时，在墙后设置无纺土工布以防止回填的砂砾流失。

基坑开挖时需要精确测量放线，并用小型挖机按照放好的线挖除废土，坑底宽在格宾宽的两侧各加1m作预留工作坑。

挖机挖除废土后，需要用人工清理坑底的残土、渣土，并对坑底、坑壁进行清平。

在进行格宾组装时，需要校正弯曲变形的部分，并立起隔板及前后面板。

绞合时需要按每间隔10～15cm双圈-单圈-双圈间隔进行绞合，隔板绞合时需要沿一条竖直线绞合，并确保绞合后的隔板在同一竖直面上。

对于转弯的格宾，前面板不绞合，折放到底板下，并用钢丝绳稍微绞几个点，方便移动安装。

组装格宾的原则是形状规则，绞合牢固，所有竖直面板上边缘在同一水平面上，并确保盖板边缘能够与面板上端水平边缘绞合。

在安装前，需要放线，确定出格宾的外边沿线。

4.2 将已组装好的格宾放置在适当的位置上，要面对面、背对背，这样可以方便填充石料、盖板和节约钢丝。

4.3 当遇到拐角时，可以将前面板折叠到底板下，不要绞合前面板，然后将格宾套进另一个格宾，底板重叠在一起。

4.4 使用长钢丝将相邻的格宾边缘绞合在一起。

使用1.4米长的钢丝，单、双间隔10-15cm，在1米长的边缘处绞合。

4.5 第二层及以上的格宾底部边缘需要与下层绞合在一起，绞合方式同上，边缘钢丝加长部分需要绕紧相邻的边缘。

5.1 填充石料时，必须同时均匀地向同层的各箱格内放入填充料，不能一次性投满单个网箱。

5.2 在填料施工中，应控制每层的投料厚度在33cm左右，对于一米高的网箱，最好分三至四层投料。

5.3 为了防止格宾面墙的面板受压鼓出或者装填导致隔板弯曲，可以采取以下三种措施：1）在格宾前面绑上一个由长木板做成的方格面板，用钢丝固定使其紧靠格宾面板，填装完后可移动到其他位置进行安装。

格宾石笼;技术要求;施工要点范本一：格宾石笼施工技术要求1. 设计要求1.1 根据项目设计文件确定石笼尺寸、网孔大小和线径。

1.2 确定石笼的形状和排列方式。

2. 材料准备2.1 铁丝网：采用镀锌铁丝网，线径符合设计要求。

2.2 石材：使用具有一定强度和耐候性的石材，确保石笼结构牢固。

2.3 绑扎线：采用镀锌铁丝或者塑料绳绑扎。

3. 石笼制作3.1 将铁丝网按设计要求切割成所需尺寸。

3.2 将铁丝网通过钩扣或者焊接方法连接成石笼的形状。

3.3 石笼底部设置出水孔，确保排水畅通。

4. 石笼安装4.1 在施工现场根据设计要求进行基础的准备工作。

4.2 将制作好的石笼运至施工位置，按照设计要求进行拼接安装。

4.3 确保石笼安装牢固，无松动和变形。

5. 施工质量控制5.1 进行石笼的尺寸、线径和网孔大小的检查，确保符合设计要求。

5.2 检查石笼的连接部位是否牢固，有无焊接或钩扣松动现象。

5.3 检查石笼表面是否有明显的缺陷和损坏。

6. 安全注意事项6.1 在搬运和安装石笼时，注意人身安全，避免受伤。

6.2 在施工过程中，严禁站立在石笼上方。

6.3 使用合适的个人防护装备，如手套和安全鞋。

7. 文档附件本文档所涉及的附件包括设计文件和施工图纸。

8. 法律名词及注释格宾石笼：一种用于土石工程和河道治理的一种结构材料，由铁丝网和填充石材组成。

范本二：格宾石笼施工要点1. 基础处理1.1 清理基础表面杂物，保持平整。

1.2 按设计要求进行基础模板制作。

1.3 在基础模板上设置定位块，以保证石笼的位置和高度准确。

2. 矫正和调整2.1 在设置好的基础上，根据石笼的形状和排列方式，进行矫正和调整。

2.2 使用水平仪和测量工具确保石笼水平。

2.3 对于较大的石笼，使用支撑框架进行固定。

3. 石笼安装3.1 将制作好的石笼运至施工位置。

3.2 按照预定的顺序和排列方式进行石笼的安装。

3.3 使用绑扎线将石笼的连接处绑扎牢固。

中水珠江规划勘测设计有限公司（原水利部珠江水利委员会勘测设计研究院）2013年04月审查：李静校核：尼珂编写：陈浩格宾石笼施工技术要求1.编制说明及编制依据1.1编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。

由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。

当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。

为确保工程施工质量、不留施工隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾石笼施工技术要求，作为格宾石笼工程施工的原则性指导文件。

1.2 编制依据1.2.1 《格宾网施工技术规程》1.2.2 《砌体工程施工质量验收规范》--GB50203-20021.2.3 《水利水电工程施工质量检验评定规程》（SL176-2007）1.2.4 现场环境和条件。

3．格宾石笼施工3.1格宾箱笼型号规格2m*1m*1.5m(长*宽*高)3.2材料要求3.2.1 格宾石笼材料（1）格宾笼网为五绞六边形网，网孔尺寸为100×120mm，网材采用热镀锌-10%铝合金低碳钢丝，丝径为φ2.7mm,镀层重量不小于450g/m2,镀层最薄处厚度不下于45μm;边丝丝径为φ3.4mm,镀层重量不小于550g/m2,镀层最薄处厚度部小于55μm。

（2）格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。

（3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。

（4）格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009）、《一般用途低碳钢丝》（GB\T343-1994）的规定。

格宾石笼挡墙施工技术的方案一、前期准备工作1.确定施工位置和尺寸，并标明在地面上。

2.清理施工区域，除去杂草、石块和其他障碍物。

3.根据设计要求，铺设排水管道和铺设基底层。

二、安装石笼网1.首先，将格宾石笼网按照尺寸要求剪裁。

2.次后，将一段石笼网抬起，将其两侧下部的边线栓住，使其成为一个无拉伸状。

3.用内锭器、铁丝或其他工具将网格连接在一起，确保连接牢固。

4.当石笼网的一面准备好后，将其放置在基底上。

5.安装第二层的石笼网时，使其与下一层之间存在间隔。

这样可以保证整个挡墙的均匀性和稳定性。

6.重复以上步骤，直至达到设计高度。

三、安装石块1.选用适当大小的石块，将其分类，并加以清洗。

2.将清洗干净的石块装入石笼网中，填满整个区域。

3.当填充到一定高度时，用锤子或者其他工具轻敲石块，使其紧密堆放，并保持墙面平整。

4.在填充石块的同时，要将石孔里的空气挤出，以提高墙体的稳定性。

四、加固和修整1.在石笼网每一层上面或者每隔几层，加固一次，使用铁丝或其他工具将石笼网连接成整体。

2.必要时，对石笼挡墙进行修整，使其线条平直，均匀美观。

3.检查整个施工过程中是否存在问题，如有问题及时解决。

五、验收和后期维护1.完成施工后，进行验收，检查石笼挡墙的结构是否牢固、平整。

2.进行后期维护，修复石笼挡墙上的破损或者松动。

总结：通过上述施工方案，我们可以实现格宾石笼挡墙的施工。

在施工过程中需要特别注意安全，确保施工人员的人身安全，同时也要保证挡墙的结构稳定性和美观性。

在选择石块填充石笼网时，要注意分类，选择合适大小的石块，并确保填充过程中的紧密度。

此外，施工后要进行验收，查看是否存在问题，及时进行维护和修整，保证石笼挡墙的使用寿命。

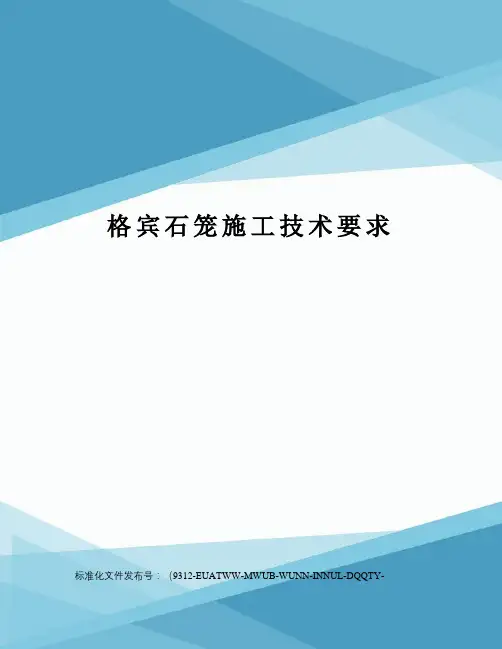

格宾石笼施工技术要求标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-潼南县城区防洪护岸三期工程（三块石段）格宾石笼施工技术要求中水珠江规划勘测设计有限公司（原水利部珠江水利委员会勘测设计研究院）2013年04月审查：李静校核：尼珂编写：陈浩格宾石笼施工技术要求1.编制说明及编制依据编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。

由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。

当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。

为确保工程施工质量、不留施工隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾石笼施工技术要求，作为格宾石笼工程施工的原则性指导文件。

编制依据《格宾网施工技术规程》《砌体工程施工质量验收规范》--GB50203-2002《水利水电工程施工质量检验评定规程》（SL176-2007）现场环境和条件。

3．格宾石笼施工格宾箱笼型号规格2m*1m*(长*宽*高)材料要求格宾石笼材料（1）格宾笼网为五绞六边形网，网孔尺寸为100×120mm，网材采用热镀锌-10%铝合金低碳钢丝，丝径为φ,镀层重量不小于450g/m2,镀层最薄处厚度不下于45µm;边丝丝径为φ,镀层重量不小于550g/m2,镀层最薄处厚度部小于55µm。

（2）格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。

（3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。

（4）格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009）、《一般用途低碳钢丝》（GB\T343-1994）的规定。

格宾石笼挡墙施工技术要求1、前言在河道整治工程中,干砌石或混凝土预制块等传统的河道护岸或护坡,由于不透水,阻断了河道内自然生态系统的循环,不宜适应生态治河的理念。

由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、整体性强、抗风浪性强等特点,并因其属易于生物栖息的多孔隙结构,随着钢丝防腐技术的日新月异,格宾石笼在生态河道建设应用越来越广泛。

2、格宾挡墙特点(1)适应性强:生态格网工艺以钢丝网箱为主体,为一柔性结构,能适应各种土层性质并与之较好的结合,能很好的适应地基变形,不会削弱整体结构,更不易断裂破坏。

(2)透水能力强:生态格网工艺可使地下水以及渗透水及时的从结构填石缝隙中渗透出去, 能有效解决孔隙水压力的影响,利于岸(堤、路、山)坡的稳定。

(3)结构整体性强:生态格网网片就是由机械编织成双绞、蜂巢形孔网格,即使一、两条丝断裂,网状物也不会松开。

有其它材料不能代替的延展性,大面(体)积组装, 不设缝,整体性强。

(4)施工方便易组合:可根据设计意图,工厂内制成半成品,施工现场能组装成各种形状。

(5)耐久性好:生态格网网丝经双重防腐处理,抗氧化作用强,抗腐耐磨,抗老化,使用年限长。

(6)美化环境、保持生态:网箱砌体石缝终会被土填充(人工或自然),植物会逐渐长出,实现工程措施与植物措施相结合,亦绿化美化景观,形成一个柔性整体护面,回复建筑的自然生态。

结构填充料之间的缝隙可保持土体与水体之间的自然交换功能,同时也利于植物的生长,实现水土保持与自然生态环境的统一。

3、格宾挡墙施工工艺流程3、1原材料选用3、1、1格宾石笼的选用格宾笼就是由低碳镀锌覆塑钢丝经机械编织成六边形双绞合钢丝网制成的网箱结构,其网格名义尺寸为10×12。

做成网箱的钢丝主要由网面钢丝、边端钢丝组成,钢丝类型要求如下:普通格宾形式:格宾石笼原材料标准要求:钢丝为重镀锌覆塑,镀锌量不小于245g/m2,覆塑厚度不小于0、5mm;钢丝的抗拉强度应在350～500Mpa之间,延伸率不能低于10%;镀锌层的粘附力:当钢丝绕具有4倍钢丝直径的心轴6周时,用手指摩擦钢丝,其不会剥落或开裂;覆塑指标:灰色、比重1、35～1、4Kg/dm3、硬度90～100(邵氏硬度A型);抗拉强度不低于20、6Mpa;断裂延伸率不低于200％、重量损失:温度105℃,24小时后,重量损失小于5%;残余灰烬:小于2%。

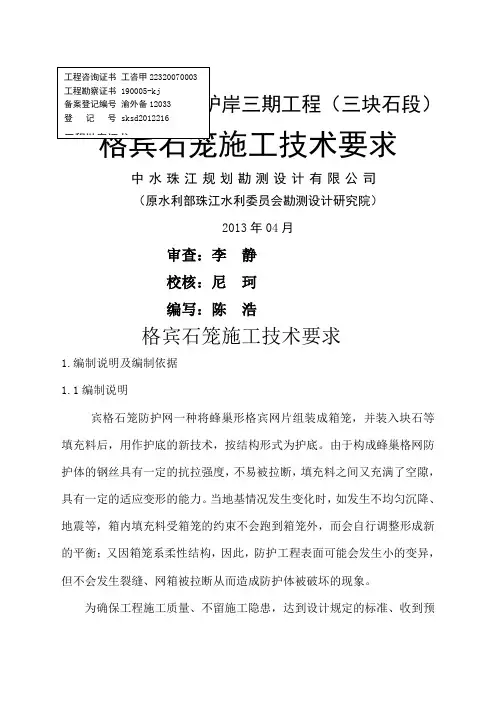

潼南县城区防洪护岸三期工程（三块石段）格宾石笼施工技术要求中水珠江规划勘测设计有限公司（原水利部珠江水利委员会勘测设计研究院）2013年04月审查：李静校核：尼珂编写：陈浩格宾石笼施工技术要求1.编制说明及编制依据1.1编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。

由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。

当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。

为确保工程施工质量、不留施工隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾石笼施工技术要求，作为格宾石笼工程施工的原则性指导文件。

1.2 编制依据1.2.1 《格宾网施工技术规程》1.2.2 《砌体工程施工质量验收规范》--GB50203-20021.2.3 《水利水电工程施工质量检验评定规程》（SL176-2007）1.2.4 现场环境和条件。

3．格宾石笼施工3.1格宾箱笼型号规格2m*1m*1.5m(长*宽*高)3.2材料要求3.2.1 格宾石笼材料（1）格宾笼网为五绞六边形网，网孔尺寸为100×120mm，网材采用热镀锌-10%铝合金低碳钢丝，丝径为φ2.7mm,镀层重量不小于450g/m2,镀层最薄处厚度不下于45µm;边丝丝径为φ3.4mm,镀层重量不小于550g/m2,镀层最薄处厚度部小于55µm。

（2）格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。

（3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。

（4）格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009）、《一般用途低碳钢丝》（GB\T343-1994）的规定。

格宾石笼墙施工方案与技术措施1. 引言格宾石笼墙是一种常用于土石方工程中的护坡结构，具有较好的抗冲击和抗滑动能力。

本文将介绍格宾石笼墙的施工方案和技术措施，以确保工程的安全和质量。

2. 施工方案2.1 地基处理在施工前，需要对基地进行地基处理，包括剔除松散土壤、填补坑洞等。

确保基地的平整和稳固可以提高石笼墙的稳定性。

2.2 石笼制作和安放2.2.1 石笼制作：选用高强度的石笼网进行制作，保证网孔尺寸符合设计要求，并使用耐腐蚀的钢丝进行绑扎。

2.2.2 石笼安放：根据设计要求，将石笼用机械设备进行安放，并确保相邻石笼的连接牢固。

在安放过程中，要注意避免破损和变形。

2.3 石笼填筑在安放好的石笼中填筑适量的石块，填满整个石笼，使其达到设计要求的高度。

填筑过程中要均匀分布石块，避免局部堆积或空洞现象。

2.4 墙面加固根据需要，在石笼墙的外表面进行加固。

可以使用混凝土或石笼格栅等材料进行加固，提高墙体的稳定性和抗冲击能力。

3. 技术措施3.1 施工注意事项3.1.1 施工人员应具备相关工程经验，熟悉施工方案和操作规程。

3.1.2 安全防护措施应得到重视，施工现场要设立合适的警示标志，提供必要的防护设备。

3.2 质量控制3.2.1 石笼墙的制作和安放应符合设计要求，保证网孔尺寸和连接的牢固性。

3.2.2 填筑过程中要注意石块的均匀分布，避免出现堆积或空洞。

3.2.3 墙面加固材料的选择和施工要符合相关规范和标准，确保加固效果。

4. 总结本文介绍了格宾石笼墙的施工方案和技术措施。

在施工过程中，要重视地基处理、石笼制作和安放、石笼填筑以及墙面加固等关键环节，并采取适当的技术措施保证施工质量和工程安全。

同时，要注意施工注意事项和质量控制，确保施工符合相关规范和标准。

格宾石笼挡墙及护坡施工方案4.8.1概述格宾石笼是一种生态格网结构。

石笼网由高抗腐蚀、高强度、具有延展性的低碳钢丝或者包覆PVC的以上钢丝使用机械编织而成，使用格宾石笼制作而成的箱型结构就是格宾石笼网箱。

根据ASTM和EN标准，所使用的低碳钢丝直径根据工程设计要求而不同。

一般介于-4.0mm之间，钢丝的抗拉强度不少于38kg/m2，金属镀层重量一般高于245g/m2格宾石笼网片的边缘线直径一般要大于网线直径。

其双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。

网箱是指用重型六角网作的箱型网笼，因此有称之为“格宾石笼网或者格宾石笼网网箱”，欧洲也叫格宾网,石笼网箱。

格宾石笼网箱在施工现场经石头填充，构成具有柔性、透水性及整体性的结构。

格宾石笼箱由间隔1米的隔板（双绞合六边形金属网片）分成若干单元格，为了加强石笼网箱结构的强度，所有的面网板边端均采用直径更粗的钢丝。

控制和引导河流及洪水泄洪坝和导流坝岩崩防护防止水水土流失大桥保护固土结构海滨防御工程港口工程挡土墙道路防护.箱型石笼由大规格六角网联结而成，施工中只需将石块装入笼中封口即可。

4.8.2施工方案首先进行清基，清除一切突出的坚硬、尖锐杂物，将基础夯实刮平，再进行浇筑混凝土垫层，之后进行钢丝石笼的砌筑。

1、将网片打开调正，用连线连接，每20cm处设一扎点，一次成型，内设八字线进行箱体定型加固，再将箱体放到固定位置，箱体错缝搭接，与相邻箱体用扎线连接，形成整体。

将格宾石笼错缝摆设就位,避免出现纵向贯通缝;2、将格宾石笼四边立起,用绑线将相邻边沿锁紧,绑锁时,将绑线围绕两条重合的框线(缝合边棱时)或框线与网笼的双扭结边(缝合格栅时)螺旋状扭紧,避免重镀锌损伤,螺距不大于50 mm ;3、当在已完成的底层网上面安装石笼网时,应用绑线沿新装格宾石笼下部边框将其固定在底层的格宾石笼上,同一层相邻的格宾石笼也应用绑线相互系牢,使格宾石笼网连成一体;4、在单元工程的同一水平层施工时,应将格宾石笼全部就位后才开始填充石料,石料摆放有序、合理，大小均匀、密实，严禁使用锈石、风化石，箱体填石90---200mm；护垫填石90---150mm。

潼南县城区防洪护岸三期工程(三块石段）格宾石笼施工技术要求中水珠江规划勘测设计有限公司(原水利部珠江水利委员会勘测设计研究院）2013年04月审查：李静校核：尼珂编写：陈浩格宾石笼施工技术要求1.编制说明及编制依据1.1编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。

由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。

当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此,防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象.为确保工程施工质量、不留施工隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾石笼施工技术要求，作为格宾石笼工程施工的原则性指导文件.1。

2 编制依据1.2。

1 《格宾网施工技术规程》1。

2。

2 《砌体工程施工质量验收规范》-—GB50203-20021.2。

3 《水利水电工程施工质量检验评定规程》（SL176-2007）1。

2.4现场环境和条件。

3．格宾石笼施工3。

1格宾箱笼型号规格2m＊1m＊1。

5m（长＊宽*高)3.2材料要求3.2.1 格宾石笼材料（1）格宾笼网为五绞六边形网,网孔尺寸为100×120mm，网材采用热镀锌-10％铝合金低碳钢丝，丝径为φ2.7mm，镀层重量不小于450g/m2，镀层最薄处厚度不下于45µm；边丝丝径为φ3.4mm，镀层重量不小于550g/m2，镀层最薄处厚度部小于55µm。

（2）格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性. （3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。

（4)格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》(YB/T4190—2009）、《一般用途低碳钢丝》（GB\T343-1994）的规定。

格宾石笼施工技术要求格宾石笼是一种结构为笼体，填充物为石子的截面椭圆或圆形的梁式石挡土墙。

它具有施工简单、经济实惠、耐久性强等优点，广泛用于水利工程、交通工程和城市园林绿化等领域。

为了保证格宾石笼墙的施工质量和安全性，需要进行相应的技术要求。

首先，格宾石笼施工前需要进行地质勘探，确定地基条件和地下水位。

根据地基的条件确定石笼墙的深度，同时要保证地基的均匀度和稳定性，以确保格宾石笼墙的稳定性。

其次，在施工过程中，要采用优质的格宾石笼和填充石子。

选用合适的材料，尺寸要符合设计要求，石笼的网孔大小要适宜于填充材料，以保证填充石子不易漏出。

第三，格宾石笼施工时，应按照设计要求进行排列和堆放。

格宾石笼应与地基接触均匀，笼体之间要有足够的孔隙，方便填充石子和土壤。

填充石子要均匀分布，填充密度逐层逐渐增加，并进行夯实，以保证整个石笼墙的稳定性。

第四，格宾石笼施工中要进行适当的加固措施。

对于高度较大的格宾石笼墙，应设置固定墙体、加设桩基或设置加固带等措施，以增加墙体的稳定性。

对于斜坡地形，还需要进行支护和加固，避免因地形不稳导致格宾石笼墙坍塌。

第五，格宾石笼施工后要进行验收和维护。

验收时要检查格宾石笼墙的均匀性、平整度和稳固性，确保其达到设计要求。

施工完成后，还需要对格宾石笼墙进行定期维护，及时清除积水和滋生植物等，以保持其良好的使用状态。

最后，格宾石笼施工要严格按照相关规范和标准进行，确保施工质量和安全。

同时，施工人员要具备一定的专业知识和技能，必要时应进行培训和认证。

只有在满足技术要求的前提下，才能确保格宾石笼墙的稳定性、耐久性以及安全性，有效地发挥其功能。

格宾石笼挡土墙施工工艺流程格宾石笼挡土墙施工可有趣啦，就像搭积木一样，不过这里面的学问可不少呢。

一、施工前的准备。

这就好比要打仗之前得先把武器装备都准备好一样。

施工场地得清理干净，那些乱七八糟的石头啊、杂草啊都得弄走，给我们的格宾石笼腾出个干净的地儿。

然后就是材料的准备，格宾石笼的网片得质量过关，这可是关键。

还有那些填充的石料，不能太大也不能太小，太大了塞不进去，太小了又不结实。

测量放线也很重要，就像给格宾石笼画个地盘一样，得确定好挡土墙的位置和范围，不然建歪了可就不好看啦。

二、基础的处理。

基础要是没处理好，这挡土墙就像盖在沙滩上的房子，风一吹就倒了。

要是地质条件比较好呢，简单平整一下，挖个小坑，让格宾石笼能稳稳当当坐在上面就行。

但要是地质比较软，那就得花些功夫了，可能得做些加固处理，像打些木桩或者浇筑点混凝土基础啥的。

基础一定要牢固，这样格宾石笼挡土墙才能站得稳。

三、格宾石笼的组装。

这可是个细致活。

网片就像拼图一样，得一块一块拼接起来。

把一片片的网片按照设计的形状连接好，这里的连接可不能马虎，要用专门的铁丝或者卡扣紧紧地固定住，就像给它们系上安全带一样。

在组装的时候呢，要注意格宾石笼的尺寸，不能这边大那边小的，得规规矩矩的。

而且每个角都要处理好，要是角上松松垮垮的，整个格宾石笼的强度就会受影响。

四、石料的填充。

石料填充就像给格宾石笼喂饭一样。

把选好的石料一块一块地往格宾石笼里塞，要边填充边摇晃格宾石笼，让石料能填充得更密实。

不能一下子倒一大堆进去，那样里面会有空隙的。

填充的时候呢，还得注意石头的分布，尽量让大石头和小石头搭配着来，就像不同性格的人在一起合作一样，相互配合才能让格宾石笼更结实。

而且填充的高度也得注意，不能超过规定的高度，不然就会溢出来啦。

五、格宾石笼的封盖。

等石料填充好了，就该给格宾石笼戴上帽子啦，也就是封盖。

封盖的网片也要和侧面的网片连接牢固，不能有缝隙。

这就像把一个盒子盖好盖子一样，要是盖子没盖紧，里面的东西就容易掉出来。

格宾挡墙工程施工工艺及方法1、施工工艺：施工围堰→石笼位开挖土方→清理基底垫层→石网笼垫层施工→石网笼施工→回填土及夯实边坡→缝隙填碎石及填粘土→种植边坡植物→种植河岸边水生植物。

2、格宾网石笼施工（1）、主要材料验收①石料现场验收。

毛石材质应坚实，无风化剥落层或裂纹。

石料密度应大于25KN/m3，抗压强度应大于60MPa。

石料外形规格，其长度应大于30cm，最小边厚度应大于20cm。

毛石应呈块状，最小重量不应小于25kg。

规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%，用于填充的小块石材粒径应大于网眼，填充的石料(块石)应具有耐久性,85%(质量比)以上的粒径应大于120mm,且不得超过200mm, 保证超填石料规格为25-30mm。

②石笼网现场验收。

石笼网采用重镀锌钢丝网片0.5x1x1（底层箱1x1x1）、绑扎料(φ3.0mm)符合抗拉强度（不低于380Mpa）、防腐性能(不低于10年)设计要求。

网眼尺寸为80*100，且连接锚固可靠。

确保装料后满足河水冲击。

（2）、工艺流程：基础开挖→测量高程及堤轴线→铺设碎石垫层→摆放网笼→装填块石→封笼盖（3）、铺网砌石锚固①所有石笼采用台阶式堆码，上下层之间堆码按边坡坡度并绑扎牢固。

②底层料石每块重量不小于25Kg。

网内石间缝隙最小，外露面平整。

装满后用绑线锁死。

③摆放以上各层石笼，将其与下层同层笼用绑线锚固。

（设置层数以实际断面需要为准。

）④靠经外露一侧和顶面的石头应手工摆砌,且粒径不得小于150mm,以获得美观的表面。

⑤底堆码石笼时应保证石笼表面平齐，土方开挖后可设10cm厚碎石过滤层即垫层。

⑥边坡内侧在砌筑好的石笼上（石笼要高出设计流水面标高）铺填10～25cm的腐殖土，以便植被生长。

（4）、安装一般要求①平整：同一层面应大致砌筑平整，相邻石笼高差不应大于35cm。

顶面填充石料宜适当高出网箱，且必须密实、空隙处宜以小碎石填塞；同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满，一般一米高网箱分四层投料为宜。

工程施工格宾石笼挡墙一、施工前的准备工作1. 地基处理在进行石笼挡墙施工前，需要对地基进行处理。

首先要清除地表上的杂草和泥土，清理出需要施工的区域。

对于地势不平的地方，需要进行平整和夯实，以保证地基的牢固性。

地基处理完成后，可以进行后续的石笼挡墙施工工作。

2. 材料准备在进行石笼挡墙施工前，需要准备好所需的材料。

除了石笼本身，还需要准备好连接石笼的钢丝、填充石笼的石块或碎石等材料。

此外，还需要准备好施工所需的工具，比如铁锤、铁丝钳、铲子、挖土机等。

3. 施工方案设计在进行石笼挡墙施工前，需要进行施工方案的设计。

根据实际的施工环境和要求，设计出石笼挡墙的形式和尺寸，确定好施工的工艺流程和标准。

4. 安全措施在进行石笼挡墙施工时，要做好相应的安全措施。

在施工现场设置好安全警示标识，配备好必要的安全防护设备，确保施工人员的安全。

二、石笼挡墙的施工工艺1. 石笼的安装首先要进行石笼的组装和安装。

根据设计好的方案和尺寸，将石笼逐个进行组装，并使用钢丝连接好各个石笼，形成整体的石笼挡墙结构。

2. 石笼的填充石笼安装完成后，需要进行填充。

将准备好的石块或碎石填充到石笼内部，填充时要注意石块的密实度和均匀性，确保填充完全。

填充完成后，可以用振捣机对石笼进行振捣，提高填充石块的密实度。

3. 石笼的固定填充完石笼后，需要进行固定。

在石笼挡墙的两侧和顶端，用钢筋或其他固定材料进行加固，确保石笼挡墙的稳固性和牢固性。

4. 沉降调整在石笼挡墙施工完成后，可能会出现一定的沉降现象。

此时需要对石笼挡墙进行沉降调整，保持石笼挡墙的平整和稳定。

5. 后期处理石笼挡墙施工完成后，需要进行相关的后期处理工作。

对施工现场进行清理，清除掉施工过程中产生的垃圾和杂物。

检查整个石笼挡墙的质量，确保施工质量合格。

三、施工中的常见问题及解决方法1. 石笼挡墙的倾斜在石笼挡墙的施工过程中，可能会出现石笼挡墙的倾斜现象。

这可能是由于地基不牢固或者石笼挡墙填充材料不均匀等原因引起的。

格宾石笼施工技术交底1、格宾笼施工技术要求（1）格宾笼的绑扎格宾笼的绑扎间距应小于25cm,上下底角处必须绑扎,扎丝扭紧必须不低于于3绞;同一层格宾笼必须连接,绑扎间距不大于25cm、连接处四边必须绑扎在一起;上下层格宾笼必须绑扎连接,绑扎部位为格宾笼每格1m×1m底部绑扎四道,均匀分布,上下层每个笼子连接道数不得低于16道;石料填充过程中,每一格网箱必须拉3层拉丝,以免网箱石料鼓出;隔断网片石料填充完毕后,必须将面层网片拉紧绷直;收口时扎丝间距不得大于25公分,若收口缝隙过大,必须用十字丝绑扎扭紧,同时相邻石笼必须板扎连接,绑扎间距不大于25cm;同时隔断网片必须与面层网片绑扎连接,绑扎道数不少于3道;（2）石料填充要求石料粒径必须保证大于8cm的比例大于80%,级配好的碎石比例不大于20%;禁止填入土方,禁止将石笼边上的土夹石填入石笼,禁止将土夹石刮到石笼表面,严禁出现石料间隙大于5cm,砌筑时一边砌筑大粒径石料,一边用小粒径石料填充孔隙;石笼中间孔洞必须用级配好的碎石进行填充,保证石笼密实度;表面面层石料孔隙必须小于5cm,大面必须平整,顶面石料必须找平后才能继续上一层施工;（3）格宾石笼施工可能出现的情况1.石笼为三层时：基础部分在河床以下时,如果存在基底找平垫层,选用干砌毛石找平,然后放上石笼施工;如果没有垫层,必须将基底按标高找平,再放上石笼施工;基础部分在河床以上时,选用浆砌石进行基底找平,然后放上石笼施工;如果没有垫层,必须将基底按标高找平,再放上石笼施工;石笼为1m×1.5m×4m为第一层,1m×1m×4m为第二层和第三层;第一层与第二层必须错台40~50cm,二三层正面齐平;石笼完成后的高度不能低于95cm,面层石笼宽度不得低于95cm;2.石笼为2层时即石笼高度为设计的第二层和第三层：基础部分在河床以下时,如果存在基底找平垫层,选用干砌毛石找平,然后放上石笼施工;如果没有垫层,必须将基底按标高找平,再放上石笼施工;基础部分在河床以上时,选用浆砌石进行基底找平,然后放上石笼施工;如果没有垫层,必须将基底按标高找平,再放上石笼施工;石笼为1m×1.5m×4m为第二层,1m×1m×4m为第三层;第二层与第三层正面齐平,禁止出现错台现象;石笼完成后的高度不能低于95cm,面层石笼宽度不得低于95cm;3.石笼为1层时即石笼高度为设计的第三层：基础部分在河床以上,选用浆砌石进行基底找平,然后放上石笼施工;如果没有垫层,必须将基底按标高找平,再放上石笼施工;石笼为1m×1.5m×4m为第三层;石笼完成后的高度不能低于95cm,面层石笼宽度不得低于145cm;（4）石笼坡度要求石笼施工时,必须预留5%的坡度,坡度方向为向道路方向;禁止石笼向外倾斜,一经发现,必须返工;（5）石笼施工完成后的土方回填：石笼施工完毕后,必须由质量检查人员认定符合质量要求后才能进行土方回填;禁止班组成员自行安排机械回填石笼背面土方;土方回填时,禁止直接用装载机倒入墙体背面,必须少量多次回填;（6）石笼标高控制当测量人员标记好控制标高后,施工班组人员必须按照测量人员要求进行挂线,挂线完毕后,测量人员将安排班组人员具体施工细节,班组人员必须听从测量人员安排,禁止自作主张;有问题、没听懂时,必须马上询问测量人员具体情况,禁止擅自施工;石笼施工时,班组人员必须配合测量人员进行标高控制,自行提前准备施工线等;最上一层石料填充开始,必须通知测量人员对完成面标高进行控制;完成面标高未进行标记控制的,不能进行收口; 2、浆砌石施工技术要求石料砌筑必须提前铺设基底砂浆,然后进行砌筑;砌筑过程中必须保证砂浆饱满,石料平整;砂浆强度不得低于1立方砂浆/6包水泥;砌筑过程中禁止掺入土夹石、土方,禁止石料任意散铺就进行灌浆;。
