格宾石笼施工技术要求

格宾石笼施工技术交底一、引言格宾石笼是一种常用于土木工程中的材料，其使用广泛且效果显著。

本文将就格宾石笼的施工技术进行详细交底，包括施工前的准备、施工步骤、注意事项等内容，旨在帮助施工人员更好地掌握该技术，确保施工质量和安全。

二、施工前的准备1. 材料准备：格宾石笼的主要材料为镀锌钢丝网和填充物，施工前应确保材料完好无损，且数量足够。

2. 工具准备：施工所需工具包括钢丝剪、铁锤、钢丝扳手等，应保证工具完好，并确保施工人员熟练掌握使用方法。

三、施工步骤1. 搭建支架：首先，在施工区域确定好支架的位置和高度，然后按要求搭建支架，确保稳固可靠。

2. 安装钢丝网：将镀锌钢丝网按照设计要求展开并固定在支架上，注意保持网面平整，确保网格大小符合设计要求。

3. 固定钢丝网：使用钢丝扳手将钢丝网的接口处连接牢固，确保整个钢丝网的结构稳定。

4. 填充填充物：将准备好的填充物均匀地倒入钢丝网内，填充物可以选择石头或其他合适的材料，确保填充物的密实度达到要求。

5. 封口处理：在填充完毕后，将钢丝网的末端折叠并用钢丝紧固，以保证填充物不会溢出。

6. 整体检查：施工完成后，对整个格宾石笼进行检查，确保施工质量达到要求。

四、注意事项1. 施工安全：在施工过程中，施工人员应佩戴安全帽、手套等防护用品，确保施工安全。

2. 施工质量：施工人员应严格按照设计要求进行施工，确保格宾石笼的质量。

3. 施工环境：应确保施工区域干燥、整洁，避免影响施工质量。

4. 施工进度：施工人员应合理安排施工进度，确保施工能够按时完成。

五、总结格宾石笼施工技术是一项重要的土木工程技术，通过本文的交底，我们了解了施工前的准备工作、施工步骤和注意事项。

合理掌握格宾石笼施工技术，不仅可以提高施工效率，还能保证施工质量和施工安全。

希望本文对施工人员能够起到一定的指导作用，使他们能够更好地应用这一技术。

格宾石笼挡墙施工技术一、格宾石笼挡墙概述格宾石笼挡墙是以金属丝编织成的“笼子”形状，塞入适量的石头、碎石、建筑垃圾等物料，然后将这些“笼子”组装起来形成一道挡土墙。

其特点是结构简单、易于建造、韧性好、抗冲击性强、透气性好、水稳定性好等。

二、格宾石笼挡墙施工前需准备的工作1.地基处理：必须平整方正，没有明显的高低差和凹凸不平等现象。

2.石笼规格选择：根据施工设计、墙体高度、墙面形态等设计要求，选取合适规格的石笼。

3.材料准备：选购好符合规范和工程设计要求的石笼、丝网、绑扎线。

4.设备准备：准备好吊篮、吊具、起重机、工具及人员等。

三、格宾石笼挡墙的施工步骤1.在地基上进行标高、定位等工作，并按照设计图纸要求预埋各种设备管道。

2.在地基上作铺垫，铺好石子垫层，并呈现出设计图的要求。

3.基础钢筋绑扎：铺垫完成后，在地基上按设计要求绑扎钢筋。

4.定位纵横向加固板：按照设计图的位置加固铺垫，并定好必要的纵横向加固板。

5.安装石笼网：开启已经加工好的石笼网，压平并试验石笼结构的尺寸、规格、质量、形状等。

6.芯体填砌：对准位置后，围绕加固基础的纵横向加固板，挂上吊篮，起吊石笼。

7.石笼填砌：将上步石笼卡扣好，然后进行填砌作业，并逐步切割余料。

8.丝网绑扎：在石笼填砌之后，进行丝网绑扎，并注意绑扎的紧度。

9.放线量测：围绕石笼进行放线、量测等作业，以切合设计的要求。

10.挂网构架：针对挂网的位置，进行构架以确保稳定。

11.焊接工作：对挂网后的我们进行焊接或固定。

12.清理作业：工作结束后进行清理并喷涂防锈蚀漆。

结语通过对格宾石笼挡墙施工技术的介绍，我们可以了解到格宾石笼挡墙的特点和施工过程。

同时，在实施施工过程中需要注意的细节也非常重要，只有严格按照技术标准和设计规范进行施工，才能够确保格宾石笼挡墙的稳定性和耐久性。

格宾石笼挡墙施工技术要求
1.基础处理：
2.石笼的制作：
石笼应采用镀锌钢丝网制作，网孔大小应适宜，一般为80mm x
100mm。

钢丝网应均匀、整齐地排列，接缝处应严密，并使用夹丝钳进行
固定。

3.石笼的填充：
石笼填充要求使用质量均一且坚硬、耐久的填充材料，如碎石、碎混
凝土等，填充应均匀，并且在填充过程中应注意控制填充厚度，以保证挡
墙的强度和稳定性。

4.结构固定：
在石笼挡墙的施工过程中，应设置合适的连接件将石笼固定在一起，
如钢丝绳、石笼夹等。

连接件应具备足够的强度和耐久性，并且应牢固地
固定在每一层石笼上，以确保挡墙的整体性和稳定性。

5.坡面处理：
6.工程验收：
格宾石笼挡墙施工完成后，需进行验收，验收要求包括挡墙的平整度、强度和稳定性等方面的检验。

挡墙应平整、平直，无明显的倾斜、裂缝和
破损等现象；挡墙的强度应满足设计要求，能够承受外界的荷载和冲击；
挡墙应稳定，不会因为土体的运动而发生倒塌或滑移。

7.后期维护：。

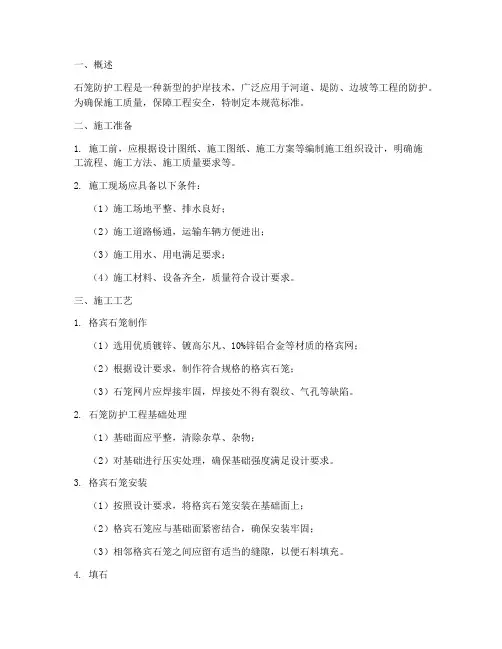

一、概述石笼防护工程是一种新型的护岸技术，广泛应用于河道、堤防、边坡等工程的防护。

为确保施工质量，保障工程安全，特制定本规范标准。

二、施工准备1. 施工前，应根据设计图纸、施工图纸、施工方案等编制施工组织设计，明确施工流程、施工方法、施工质量要求等。

2. 施工现场应具备以下条件：（1）施工场地平整、排水良好；（2）施工道路畅通，运输车辆方便进出；（3）施工用水、用电满足要求；（4）施工材料、设备齐全，质量符合设计要求。

三、施工工艺1. 格宾石笼制作（1）选用优质镀锌、镀高尔凡、10%锌铝合金等材质的格宾网；（2）根据设计要求，制作符合规格的格宾石笼；（3）石笼网片应焊接牢固，焊接处不得有裂纹、气孔等缺陷。

2. 石笼防护工程基础处理（1）基础面应平整，清除杂草、杂物；（2）对基础进行压实处理，确保基础强度满足设计要求。

3. 格宾石笼安装（1）按照设计要求，将格宾石笼安装在基础面上；（2）格宾石笼应与基础面紧密结合，确保安装牢固；（3）相邻格宾石笼之间应留有适当的缝隙，以便石料填充。

4. 填石（1）选用符合设计要求的石料，石料粒径应符合规范要求；（2）石料填充应均匀，不得出现空隙；（3）填充石料应分层次进行，每层厚度宜为0.3m；（4）填充过程中，应随时检查格宾石笼的变形情况，确保石笼安全。

四、施工质量要求1. 格宾石笼制作应符合设计要求，网片焊接牢固，无裂纹、气孔等缺陷；2. 基础处理应平整、坚实，强度满足设计要求；3. 格宾石笼安装应牢固，与基础面紧密结合，相邻格宾石笼之间留有适当缝隙；4. 填石应均匀、密实，无空隙，石料粒径符合设计要求。

五、施工安全措施1. 施工现场应设置安全警示标志，确保施工人员安全；2. 施工人员应穿戴符合规定的安全防护用品；3. 施工机械操作人员应具备相应的操作资格；4. 施工过程中，应严格执行操作规程，确保施工安全。

六、验收与保修1. 施工完成后，应按照设计要求进行验收，确保工程质量符合规范要求；2. 工程保修期为一年，保修期内，如因施工质量问题导致工程损坏，施工单位应负责修复。

格宾石笼;技术要求;施工要点范本一：格宾石笼施工技术要求1. 设计要求1.1 根据项目设计文件确定石笼尺寸、网孔大小和线径。

1.2 确定石笼的形状和排列方式。

2. 材料准备2.1 铁丝网：采用镀锌铁丝网，线径符合设计要求。

2.2 石材：使用具有一定强度和耐候性的石材，确保石笼结构牢固。

2.3 绑扎线：采用镀锌铁丝或者塑料绳绑扎。

3. 石笼制作3.1 将铁丝网按设计要求切割成所需尺寸。

3.2 将铁丝网通过钩扣或者焊接方法连接成石笼的形状。

3.3 石笼底部设置出水孔，确保排水畅通。

4. 石笼安装4.1 在施工现场根据设计要求进行基础的准备工作。

4.2 将制作好的石笼运至施工位置，按照设计要求进行拼接安装。

4.3 确保石笼安装牢固，无松动和变形。

5. 施工质量控制5.1 进行石笼的尺寸、线径和网孔大小的检查，确保符合设计要求。

5.2 检查石笼的连接部位是否牢固，有无焊接或钩扣松动现象。

5.3 检查石笼表面是否有明显的缺陷和损坏。

6. 安全注意事项6.1 在搬运和安装石笼时，注意人身安全，避免受伤。

6.2 在施工过程中，严禁站立在石笼上方。

6.3 使用合适的个人防护装备，如手套和安全鞋。

7. 文档附件本文档所涉及的附件包括设计文件和施工图纸。

8. 法律名词及注释格宾石笼：一种用于土石工程和河道治理的一种结构材料，由铁丝网和填充石材组成。

范本二：格宾石笼施工要点1. 基础处理1.1 清理基础表面杂物，保持平整。

1.2 按设计要求进行基础模板制作。

1.3 在基础模板上设置定位块，以保证石笼的位置和高度准确。

2. 矫正和调整2.1 在设置好的基础上，根据石笼的形状和排列方式，进行矫正和调整。

2.2 使用水平仪和测量工具确保石笼水平。

2.3 对于较大的石笼，使用支撑框架进行固定。

3. 石笼安装3.1 将制作好的石笼运至施工位置。

3.2 按照预定的顺序和排列方式进行石笼的安装。

3.3 使用绑扎线将石笼的连接处绑扎牢固。

技术交底签收单格宾石笼技术交底赵家岗子河综合治理工程吉林省吉奥水利水电建筑有限公司格宾石笼技术交底一、格宾材料要求1、格宾石笼采用的原材料为热镀锌-10%铝稀土合金钢丝。

编织前的钢丝最小抗拉强度须大于400Mpa，编织前钢丝延伸率不得小于10%。

2、格宾石笼网孔80mm×100mm，D值公差-4%~+16%，铰制部分为3×360°的形式。

3、格宾石笼的常用尺寸为2m×1m×1m，其他常用尺寸见表 2，长宽高公差分别为±5%、±5%、±5%。

4、格宾石笼的网丝直径为2.2mm（±0.06mm），边丝直径为2.7mm（±0.08mm），网片连接扎丝直径为2.2mm（±0.06mm）。

5、格宾石笼所用热镀锌-10%铝稀土合金钢丝最小镀层重量见下表1：表1 热镀锌-10%铝稀土合金钢丝最小镀层重量6、供货前格宾石笼生产厂家需提供：热镀锌-10%铝稀土合金钢丝原材料供应厂家出具的钢铁化学证明书。

7、格宾石笼生产厂家必须具备ISO9001:2008和ISO14001:2004国际认证，且必须提供省级以上水利主管部门出具的水利先进实用技术推广证书，格宾石笼生产厂家必须提供第6类商品注册商标。

8、镀层的附着力：镀层的结合牢固性必须符合GB 2976-88（金属线材缠绕试验方法）标准规定，钢丝在自身缠绕（即一倍缠绕）八圈以上后，对钢丝表面进行放大拍照（放大到12倍），镀层不得出现裂痕。

表2 格宾石笼常用标准规格尺寸表可以依据现场情况选用不同规格的网箱尺寸；如厂家的标准规格尺寸不能满足工程需要，应根据工程实际需要定制不同规格的格宾石笼的尺寸，或采购格宾石笼网现场制作符合要求的网箱，但网箱的实际最大高度不宜超过1.20m，超过此高度可选用网箱叠起。

三、填充料施工及要求1、填充料必须是坚固密实、耐风化的新鲜石料。

记 号 sksd2012216潼南县城区防洪护岸三期工程（三块石段）格宾石笼施工技术要求中水珠江规划勘测设计有限公司（原水利部珠江水利委员会勘测设计研究院）2013年04月工程咨询证书工程设计证书工程勘察证书备案登记编号审查：李静校核：尼珂编写：陈浩格宾石笼施工技术要求1.编制说明及编制依据1.1编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。

由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。

当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。

为确保工程施工质量、不留施工隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾石笼施工技术要求，作为格宾石笼工程施工的原则性指导文件。

1.2编制依据1.2.1《格宾网施工技术规程》122 《砌体工程施工质量验收规范》--GB50203-20021.2.3《水利水电工程施工质量检验评定规程》(SL176-2007)1.2.4 现场环境和条件。

3.格宾石笼施工3.1格宾箱笼型号规格2m*1m*1.5m长* 宽* 高）3.2材料要求321格宾石笼材料(1)格宾笼网为五绞六边形网，网孔尺寸为100 x 120mm网材采用热镀锌-10%铝合金低碳钢丝，丝径为© 2.7mm,镀层重量不小于450g/m2,镀层最薄处厚度不下于45卩m;边丝丝径为© 3.4mm,镀层重量不小于550g/m2,镀层最薄处厚度部小于55 [1 m(2)格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。

(3)格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%(4)格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》(Y B/T4190-2009)、《一般用途低碳钢丝》(GB\T343-1994)的规定。

格宾石笼挡墙施工技术的方案一、前期准备工作1.确定施工位置和尺寸，并标明在地面上。

2.清理施工区域，除去杂草、石块和其他障碍物。

3.根据设计要求，铺设排水管道和铺设基底层。

二、安装石笼网1.首先，将格宾石笼网按照尺寸要求剪裁。

2.次后，将一段石笼网抬起，将其两侧下部的边线栓住，使其成为一个无拉伸状。

3.用内锭器、铁丝或其他工具将网格连接在一起，确保连接牢固。

4.当石笼网的一面准备好后，将其放置在基底上。

5.安装第二层的石笼网时，使其与下一层之间存在间隔。

这样可以保证整个挡墙的均匀性和稳定性。

6.重复以上步骤，直至达到设计高度。

三、安装石块1.选用适当大小的石块，将其分类，并加以清洗。

2.将清洗干净的石块装入石笼网中，填满整个区域。

3.当填充到一定高度时，用锤子或者其他工具轻敲石块，使其紧密堆放，并保持墙面平整。

4.在填充石块的同时，要将石孔里的空气挤出，以提高墙体的稳定性。

四、加固和修整1.在石笼网每一层上面或者每隔几层，加固一次，使用铁丝或其他工具将石笼网连接成整体。

2.必要时，对石笼挡墙进行修整，使其线条平直，均匀美观。

3.检查整个施工过程中是否存在问题，如有问题及时解决。

五、验收和后期维护1.完成施工后，进行验收，检查石笼挡墙的结构是否牢固、平整。

2.进行后期维护，修复石笼挡墙上的破损或者松动。

总结：通过上述施工方案，我们可以实现格宾石笼挡墙的施工。

在施工过程中需要特别注意安全，确保施工人员的人身安全，同时也要保证挡墙的结构稳定性和美观性。

在选择石块填充石笼网时，要注意分类，选择合适大小的石块，并确保填充过程中的紧密度。

此外，施工后要进行验收，查看是否存在问题，及时进行维护和修整，保证石笼挡墙的使用寿命。

宾格石笼安全技术交底
格宾石笼网是黑河金盆水库大坝右岸水毁治理工程中的一项关键技术。

在施工现场，必须严格遵守安全生产六大纪律。

在施工前，需要检查个人防护用品，确保安全合格后方可使用。

施工过程中，若有上下垂直作业，必须相互错开施工，确保安全。

夜间作业时，必须使用36V以下安全照明。

在机械装运
材料时，必须有专职指挥，机械回转半径范围内不得站人，严禁违章指挥及违章作业。

严禁由上向下或由下向上抛仍物品及工具。

非机械作业人员严禁操作机械。

施工现场禁止穿拖鞋、禁止光膀子。

酒后作业严禁。

每天必须做到工完场清。

施工区严禁聚众赌博打架斗殴，如有发现轻则重罚、重则交当地执法部门。

以上是安全技术交底的内容。

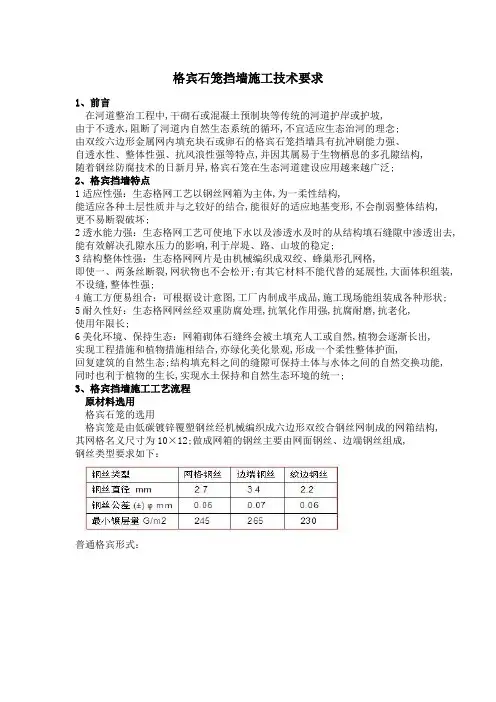

格宾石笼挡墙施工技术要求1、前言在河道整治工程中,干砌石或混凝土预制块等传统的河道护岸或护坡,由于不透水,阻断了河道内自然生态系统的循环,不宜适应生态治河的理念;由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、整体性强、抗风浪性强等特点,并因其属易于生物栖息的多孔隙结构,随着钢丝防腐技术的日新月异,格宾石笼在生态河道建设应用越来越广泛;2、格宾挡墙特点1适应性强：生态格网工艺以钢丝网箱为主体,为一柔性结构,能适应各种土层性质并与之较好的结合,能很好的适应地基变形,不会削弱整体结构,更不易断裂破坏;2透水能力强：生态格网工艺可使地下水以及渗透水及时的从结构填石缝隙中渗透出去, 能有效解决孔隙水压力的影响,利于岸堤、路、山坡的稳定;3结构整体性强：生态格网网片是由机械编织成双绞、蜂巢形孔网格,即使一、两条丝断裂,网状物也不会松开;有其它材料不能代替的延展性,大面体积组装, 不设缝,整体性强;4施工方便易组合：可根据设计意图,工厂内制成半成品,施工现场能组装成各种形状; 5耐久性好：生态格网网丝经双重防腐处理,抗氧化作用强,抗腐耐磨,抗老化,使用年限长;6美化环境、保持生态：网箱砌体石缝终会被土填充人工或自然,植物会逐渐长出,实现工程措施和植物措施相结合,亦绿化美化景观,形成一个柔性整体护面,回复建筑的自然生态;结构填充料之间的缝隙可保持土体与水体之间的自然交换功能,同时也利于植物的生长,实现水土保持和自然生态环境的统一;3、格宾挡墙施工工艺流程原材料选用格宾石笼的选用格宾笼是由低碳镀锌覆塑钢丝经机械编织成六边形双绞合钢丝网制成的网箱结构,其网格名义尺寸为10×12;做成网箱的钢丝主要由网面钢丝、边端钢丝组成,钢丝类型要求如下：普通格宾形式：格宾石笼原材料标准要求：钢丝为重镀锌覆塑,镀锌量不小于245g/m2,覆塑厚度不小于；钢丝的抗拉强度应在350～500Mpa之间,延伸率不能低于10%；镀锌层的粘附力：当钢丝绕具有4倍钢丝直径的心轴6周时,用手指摩擦钢丝,其不会剥落或开裂；覆塑指标：灰色、比重～dm3、硬度90～100邵氏硬度A型；抗拉强度不低于；断裂延伸率不低于200％、重量损失：温度105℃,24小时后,重量损失小于5%；残余灰烬：小于2%;填充石料的选用格宾石笼内填料容重要求达到18～19KN/m3,填石为MU30以上硬质岩质块石或卵石,粒径以100～250mm为宜; 本工程所选用的填充石料选用片石、卵石,经过石料原材检验, 选用的石料能够满足设计要求;工艺流程基坑开挖及清平精确测量放线后进行基坑开挖,用小型挖机按放好的线挖除废土,坑底宽在格宾宽的两侧各加1m作预留工作坑,基坑直至挖到控制标高处;挖机挖除废土后用人工清理坑底的残土、渣土,并对坑底、坑壁进行清平,使坑底、坑壁平顺且相互垂直,如果坑底未入岩,基底采用50cm片石＋20cm砂砾石找平;格宾组装取出一个完整的格宾单元,校正弯曲变形的部分,可用钳子拉和脚踩整平;立起隔板及前后面板,先用边缘钢丝延长部分固定住角点,确保每一竖直面板上端边缘在同一水平面边沿要在同一竖直面上;绞合和注意按每间隔10～15cm双圈-单圈-双圈间隔进行绞合;隔板绞合时注意沿一条竖直线绞合,而且绞合后的隔板是在同一竖直面上;用于转弯的格宾,绞合时前面板不绞合,折放到底板下,并用钢丝绳稍微绞几个点,方便移动安装;组装格宾的原则：形状规则,绞合牢固、所有竖直面板上边缘在同一水平面上并且确保盖板边缘能够与面板上端水平边缘绞合;格宾安装安装前,先放线,确定出格宾的外边沿线;将组装好的格宾紧密整齐地摆放在恰当的位置上,摆放时应面对面、背对背,便于石料填充、盖板绞合和节约钢丝;碰到拐角时,可采用组装时不绞合前面板,将前面板折叠到底板下,将格宾套进另一个格宾,底板重叠来完成;将相邻的格宾边缘用长钢丝绞合起来,用米的长钢丝单、双间隔10-15cm绞合1m长边缘;第二层及以上部分的格宾底部边缘需与下层绞合在一起,绞合要求同上,边缘钢丝加长部分往相邻的边缘绕紧;石料填充填充石料必须同时均匀地向同层的各箱格内放入填充料,不能将单格网箱一次性投满;填料施工中,应控制每层投料厚度在33cm左右,一般一米高网箱分三至四层投料为宜;防止格宾面墙的面板受压鼓出及装填导致隔板弯曲采取一下三种措施：1在格宾前面绑上一个由长木板做成的方格面板,用钢丝固定使其紧靠格宾面板,填装完后可移动到其他位置进行安装;21m高格宾分三层装填,别且往三个方向的格宾单元逐级递推,也就是说,相邻两格宾单元填石高度相差不超过33cm;3每装填满三分之一就安装两根加固钢丝每根长度在左右,中间用小木棒或细长石块绕转钢丝,把握松紧尺度:既要避免过于松弛而达不到预期的效果, 防止太紧而导致墙面往内收缩;考虑到填充料的沉降,顶面填充石料宜适当高出石笼2-3cm,且必须密实,空隙处应以适当的小碎石填塞;以增加石笼容重;裸露在地面以上的填充石料,表面应以人工码放干砌石的方式或机械砌垒整平,石料间应相互搭接稳定,平面朝外;每层石笼添石完成后,应择点控制测量标高;盖板绞合绞合盖子前,要对整体结构进行检查,对一些弯曲变形、表面不平整等不符合施工要求的地方进行校正：出现隔板弯曲的现象,可通过将鼓出一边的石头移到另一方格, 然后扳直隔板来加以纠正,或用钢钎扳直,每一层表面的石头必须用人工清平,确保表面平整、尽量减少空隙率、有的超高,对于顶部被埋到石头下面,绞合不到位的隔板,可用钢钎将其翘起;用长的钢丝单、双圈间隔绞合盖板边缘与竖直面板上边缘、盖板面板与隔板上边缘; 靠在一起的竖直面板上边缘与面板边缘要绞在一起一般有4条边一起绞,把整个结构连成一个整体,另一方面是为了节省钢丝的用量,盖板绞合后,所有绞合边缘成一条直线,而且绞合点的几根钢丝紧密靠拢,绞合不拢的地方必须用钢钎校正,同一层面的表面必须在同一水平面上;4、质量标准格宾填充标准填充料采用片石和卵石两种材料,填充料片石、鹅卵石的粒径,80%以上在80mm-200mm之间,余为粒径较小填充石缝,以增加填充密度;填料时同时均匀向一组网格内填料,严禁往单个网格内填料,网格内填料高差为网格高度的1/3;石料填充后达到填充率为70%;验收标准项次检测项目规定值或允许偏差检查频率1 平面位置mm 50 每20m 3点2 顶面高程cm ±5每20m 3点3 竖直度% 1 每20m 3点4 底面高程cm ±5每20m 3点5 表面平整度cm 5 每20m 3点6 构件尺寸cm ±55%7 绞合连接mm 双圈间距不大于150紧密5%的绞合边;用手用力拽,不会滑动。

格宾石笼挡墙施工技术要求1、前言在河道整治工程中,干砌石或混凝土预制块等传统的河道护岸或护坡,由于不透水,阻断了河道内自然生态系统的循环,不宜适应生态治河的理念。

由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、整体性强、抗风浪性强等特点,并因其属易于生物栖息的多孔隙结构,随着钢丝防腐技术的日新月异,格宾石笼在生态河道建设应用越来越广泛。

2、格宾挡墙特点(1)适应性强:生态格网工艺以钢丝网箱为主体,为一柔性结构,能适应各种土层性质并与之较好的结合,能很好的适应地基变形,不会削弱整体结构,更不易断裂破坏。

(2)透水能力强:生态格网工艺可使地下水以及渗透水及时的从结构填石缝隙中渗透出去, 能有效解决孔隙水压力的影响,利于岸(堤、路、山)坡的稳定。

(3)结构整体性强:生态格网网片就是由机械编织成双绞、蜂巢形孔网格,即使一、两条丝断裂,网状物也不会松开。

有其它材料不能代替的延展性,大面(体)积组装, 不设缝,整体性强。

(4)施工方便易组合:可根据设计意图,工厂内制成半成品,施工现场能组装成各种形状。

(5)耐久性好:生态格网网丝经双重防腐处理,抗氧化作用强,抗腐耐磨,抗老化,使用年限长。

(6)美化环境、保持生态:网箱砌体石缝终会被土填充(人工或自然),植物会逐渐长出,实现工程措施与植物措施相结合,亦绿化美化景观,形成一个柔性整体护面,回复建筑的自然生态。

结构填充料之间的缝隙可保持土体与水体之间的自然交换功能,同时也利于植物的生长,实现水土保持与自然生态环境的统一。

3、格宾挡墙施工工艺流程3、1原材料选用3、1、1格宾石笼的选用格宾笼就是由低碳镀锌覆塑钢丝经机械编织成六边形双绞合钢丝网制成的网箱结构,其网格名义尺寸为10×12。

做成网箱的钢丝主要由网面钢丝、边端钢丝组成,钢丝类型要求如下:普通格宾形式:格宾石笼原材料标准要求:钢丝为重镀锌覆塑,镀锌量不小于245g/m2,覆塑厚度不小于0、5mm;钢丝的抗拉强度应在350～500Mpa之间,延伸率不能低于10%;镀锌层的粘附力:当钢丝绕具有4倍钢丝直径的心轴6周时,用手指摩擦钢丝,其不会剥落或开裂;覆塑指标:灰色、比重1、35～1、4Kg/dm3、硬度90～100(邵氏硬度A型);抗拉强度不低于20、6Mpa;断裂延伸率不低于200％、重量损失:温度105℃,24小时后,重量损失小于5%;残余灰烬:小于2%。

格宾石笼施工技术要求格宾石笼是一种结构为笼体，填充物为石子的截面椭圆或圆形的梁式石挡土墙。

它具有施工简单、经济实惠、耐久性强等优点，广泛用于水利工程、交通工程和城市园林绿化等领域。

为了保证格宾石笼墙的施工质量和安全性，需要进行相应的技术要求。

首先，格宾石笼施工前需要进行地质勘探，确定地基条件和地下水位。

根据地基的条件确定石笼墙的深度，同时要保证地基的均匀度和稳定性，以确保格宾石笼墙的稳定性。

其次，在施工过程中，要采用优质的格宾石笼和填充石子。

选用合适的材料，尺寸要符合设计要求，石笼的网孔大小要适宜于填充材料，以保证填充石子不易漏出。

第三，格宾石笼施工时，应按照设计要求进行排列和堆放。

格宾石笼应与地基接触均匀，笼体之间要有足够的孔隙，方便填充石子和土壤。

填充石子要均匀分布，填充密度逐层逐渐增加，并进行夯实，以保证整个石笼墙的稳定性。

第四，格宾石笼施工中要进行适当的加固措施。

对于高度较大的格宾石笼墙，应设置固定墙体、加设桩基或设置加固带等措施，以增加墙体的稳定性。

对于斜坡地形，还需要进行支护和加固，避免因地形不稳导致格宾石笼墙坍塌。

第五，格宾石笼施工后要进行验收和维护。

验收时要检查格宾石笼墙的均匀性、平整度和稳固性，确保其达到设计要求。

施工完成后，还需要对格宾石笼墙进行定期维护，及时清除积水和滋生植物等，以保持其良好的使用状态。

最后，格宾石笼施工要严格按照相关规范和标准进行，确保施工质量和安全。

同时，施工人员要具备一定的专业知识和技能，必要时应进行培训和认证。

只有在满足技术要求的前提下，才能确保格宾石笼墙的稳定性、耐久性以及安全性，有效地发挥其功能。

长春莲花山生态旅游度假区赵家岗子河道综合治理工程K0+000～K0+867.2格宾石笼施工技术要求中水东北勘测设计研究有限责任公司二〇一三年八月852-JH7-1-3-2审 查：范宝山校 核：巩宪春金贤编写：刘宇航设计说明本格宾石笼施工技术要求为设计内容的一部分，与设计图纸共同使用。

一、示意图网孔示意图铰制方式及长度示意图网片示意图网片连接示意图格宾石笼结构示意图二、格宾材料要求1、格宾石笼采用的原材料为热镀锌-10%铝稀土合金钢丝。

编织前的钢丝最小抗拉强度须大于400Mpa，编织前钢丝延伸率不得小于10%。

2、格宾石笼网孔80mm×100mm，D值公差-4%~+16%，铰制部分为3×360°的形式。

3、格宾石笼的常用尺寸为2m×1m×1m，其他常用尺寸见表2，长宽高公差分别为±5%、±5%、±5%。

4、格宾石笼的网丝直径为2.2mm（±0.06mm），边丝直径为2.7mm（±0.08mm），网片连接扎丝直径为2.2mm（±0.06mm）。

5、格宾石笼所用热镀锌-10%铝稀土合金钢丝最小镀层重量见下表1：表1 热镀锌-10%铝稀土合金钢丝最小镀层重量网丝 边丝扎丝 钢丝直径（mm） 2.2 2.7 2.2镀层重量(g/m2) ≥230 ≥245 ≥2306、供货前格宾石笼生产厂家需提供：热镀锌-10%铝稀土合金钢丝原材料供应厂家出具的钢铁化学证明书。

7、格宾石笼生产厂家必须具备ISO9001:2008和ISO14001:2004国际认证，且必须提供省级以上水利主管部门出具的水利先进实用技术推广证书，格宾石笼生产厂家必须提供第6类商品注册商标。

8、镀层的附着力：镀层的结合牢固性必须符合GB 2976-88（金属线材缠绕试验方法）标准规定，钢丝在自身缠绕（即一倍缠绕）八圈以上后，对钢丝表面进行放大拍照（放大到12倍），镀层不得出现裂痕。

潼南县城区防洪护岸三期工程（三块石段）格宾石笼施工技术规定中水珠江规划勘测设计有限公司（原水利部珠江水利委员会勘测设计研究院）04月审查：李静校核：尼珂编写：陈浩格宾石笼施工技术规定1.编制阐明及编制根据1.1编制阐明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底新技术，按构造形式为护底。

由于构成蜂巢格网防护体钢丝具备一定抗拉强度，不易被拉断，填充料之间又布满了空隙，具备一定适应变形能力。

本地基状况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼约束不会跑到箱笼外，而会自行调节形成新平衡；又因箱笼系柔性构造，因而，防护工程表面也许会发生小变异，但不会发生裂缝、网箱被拉断从而导致防护体被破坏现象。

为保证工程施工质量、不留施工隐患，达到设计规定原则、收到预期工程与生态环境有机结合效果，特编制本项目格宾石笼施工技术规定，作为格宾石笼工程施工原则性指引文献。

1.2 编制根据1.2.1 《格宾网施工技术规程》1.2.2 《砌体工程施工质量验收规范》--GB50203-1.2.3 《水利水电工程施工质量检查评估规程》（SL176-）1.2.4 现场环境和条件。

3．格宾石笼施工3.1格宾箱笼型号规格2m*1m*1.5m(长*宽*高)3.2材料规定3.2.1 格宾石笼材料（1）格宾笼网为五绞六边形网，网孔尺寸为100×120mm，网材采用热镀锌-10%铝合金低碳钢丝，丝径为φ2.7mm,镀层重量不不大于450g/m2,镀层最薄处厚度不下于45µm;边丝丝径为φ3.4mm,镀层重量不不大于550g/m2,镀层最薄处厚度部不大于55µm。

（2）格宾网必要用热镀锌低碳钢丝格宾网片组装而成，保证稳固性和抗拉性。

（3）格宾网片网孔必要均匀，不得扭曲变形，网孔孔径偏差应不大于设计孔径5%。

（4）格宾网片抗压、抗剪强度及关于力学指标、耐腐蚀性必要达到设计规定，钢丝力学性能必要符合《工程用机编钢丝及组合体》（YB/T4190-）、《普通用途低碳钢丝》（GB\T343-1994）规定。

格宾石笼施工文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-格宾石笼施工（1）、材料要求1.格宾网箱的材料为异形截面的热镀锌低碳钢丝，外涂树脂保护膜。

钢丝材质必须符合标准规定。

2.格宾网必须为由专用机械纺织成的热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。

3.格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的 5%。

4.格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》的规定。

5.网片抗拉强度不小于30MPa，网孔为100×120mm，网丝不小于￠2.5 mm，边丝不小于￠3.2 mm。

6.格宾网必须有质量证书以及出厂合格证。

（2）、填充料1.填充料必须是坚固密实、耐风化好的石料，其抗压强度不小于30Mpa，粒径至 100mm~200mm 为宜，密实碎石粒径选用30mm~80mm。

（3）、施工准备1.施工前，应对设计文件进行深入研究，根据本施工方案搞好技术交底。

2.根据水文气象资料和工地实际情况，合理安排施工计划，包括进度，材料进场及质量控制等计划。

3.做好各项技术准备工作，并做好“路通场地平整”工作，临建工程等准备工作。

（4）、施工质量1.各分项须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查。

2.指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料。

3.格宾网施工基面施工测量的精度指标应符合以下要求：①平面位置允许误差±30mm -±40mm ②高程允许误差±30mm ③坡面不平整度的相对高度差允许范围±30mm。

4.施工中对设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。

（5）、机械、设备及材料准备1.施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。

《格宾石笼施工方案》一、编制依据相关的工程设计图纸和技术要求。

《格宾石笼施工技术规程》《水利水电工程施工质量检验与评定规程》SL 176-2007国家和地方现行的有关施工规范、规程和标准。

二、工程概况工程名称：工程地点：工程规模：格宾石笼使用部位：工程要求：如防护堤、河道护坡等。

三、施工准备1、技术准备熟悉施工图纸和技术规范，进行技术交底。

编制施工方案，并报监理工程师审批。

2、材料准备采购符合要求的格宾石笼网片、填充石料等材料。

格宾石笼网片的材质、规格应符合设计要求，具有质量合格证明。

填充石料应选用坚硬、耐久、未风化的石料，粒径应符合设计要求。

3、机械设备准备准备吊车、装载机、挖掘机等机械设备，对机械设备进行调试和维护，确保其性能良好。

4、现场准备清理施工现场，平整场地，修筑施工便道。

测量放线，确定格宾石笼的铺设位置和标高。

四、施工工艺流程1、施工准备熟悉施工图纸，明确格宾石笼的铺设范围、尺寸、填充石料要求等。

对施工现场进行清理和平整，确保施工场地坚实、无杂物。

测量放线，确定格宾石笼的安装位置和标高，并设置好控制桩。

准备好施工所需的格宾石笼网片、填充石料、绑扎钢丝等材料，材料应符合设计要求和相关标准。

组织施工人员和机械设备进场，并进行调试和检查。

2、格宾石笼组装将折叠的格宾石笼网片取出，展开并放置在平整的地面上。

按照设计要求，将网片的侧板、端板和隔板用绑扎钢丝连接起来，连接处应牢固可靠，确保格宾石笼的形状和尺寸符合设计。

在组装过程中，注意保持网片的平整度和垂直度，避免出现扭曲、变形等情况。

3、格宾石笼安装就位使用吊车或人工将组装好的格宾石笼吊运至施工位置。

按照测量放线的位置，将格宾石笼准确放置在基础上，确保格宾石笼的位置和标高符合设计要求。

相邻的格宾石笼之间应采用钢丝进行连接，连接点应均匀分布，保证连接牢固。

4、填充石料选用质地坚硬、耐风化、粒径符合设计要求的石料进行填充。

填充石料时，应采用人工或机械方式从格宾石笼的侧面逐步向内填充，避免一次性填满一侧，导致格宾石笼变形。

潼南县城区防洪护岸三期工程(三块石段）格宾石笼施工技术要求中水珠江规划勘测设计有限公司(原水利部珠江水利委员会勘测设计研究院）2013年04月审查：李静校核：尼珂编写：陈浩格宾石笼施工技术要求1.编制说明及编制依据1.1编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。

由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。

当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此,防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象.为确保工程施工质量、不留施工隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾石笼施工技术要求，作为格宾石笼工程施工的原则性指导文件.1。

2 编制依据1.2。

1 《格宾网施工技术规程》1。

2。

2 《砌体工程施工质量验收规范》-—GB50203-20021.2。

3 《水利水电工程施工质量检验评定规程》（SL176-2007）1。

2.4现场环境和条件。

3．格宾石笼施工3。

1格宾箱笼型号规格2m＊1m＊1。

5m（长＊宽*高)3.2材料要求3.2.1 格宾石笼材料（1）格宾笼网为五绞六边形网,网孔尺寸为100×120mm，网材采用热镀锌-10％铝合金低碳钢丝，丝径为φ2.7mm，镀层重量不小于450g/m2，镀层最薄处厚度不下于45µm；边丝丝径为φ3.4mm，镀层重量不小于550g/m2，镀层最薄处厚度部小于55µm。

（2）格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性. （3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。

（4)格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》(YB/T4190—2009）、《一般用途低碳钢丝》（GB\T343-1994）的规定。

格宾石笼施工技术交底1、格宾笼施工技术要求（1）格宾笼的绑扎格宾笼的绑扎间距应小于25cm，上下底角处必须绑扎，扎丝扭紧必须不低于于3绞。

同一层格宾笼必须连接，绑扎间距不大于25cm、连接处四边必须绑扎在一起。

上下层格宾笼必须绑扎连接，绑扎部位为格宾笼每格（1m×1m）底部绑扎四道，均匀分布，上下层每个笼子连接道数不得低于16道。

石料填充过程中，每一格网箱必须拉3层拉丝，以免网箱石料鼓出。

隔断网片石料填充完毕后，必须将面层网片拉紧绷直。

收口时扎丝间距不得大于25公分，若收口缝隙过大，必须用十字丝绑扎扭紧，同时相邻石笼必须板扎连接，绑扎间距不大于25cm。

同时隔断网片必须与面层网片绑扎连接，绑扎道数不少于3道。

（2）石料填充要求石料粒径必须保证大于8cm的比例大于80%，级配好的碎石比例不大于20%。

禁止填入土方，禁止将石笼边上的土夹石填入石笼，禁止将土夹石刮到石笼表面，严禁出现石料间隙大于5cm，砌筑时一边砌筑大粒径石料，一边用小粒径石料填充孔隙。

石笼中间孔洞必须用级配好的碎石进行填充，保证石笼密实度。

表面面层石料孔隙必须小于5cm，大面必须平整，顶面石料必须找平后才能继续上一层施工。

（3）格宾石笼施工可能出现的情况1.石笼为三层时：基础部分在河床以下时，如果存在基底找平垫层，选用干砌毛石找平，然后放上石笼施工。

如果没有垫层，必须将基底按标高找平，再放上石笼施工。

基础部分在河床以上时，选用浆砌石进行基底找平，然后放上石笼施工。

如果没有垫层，必须将基底按标高找平，再放上石笼施工。

石笼为1m×1.5m×4m为第一层，1m×1m×4m为第二层和第三层。

第一层与第二层必须错台40~50cm，二三层正面齐平。

石笼完成后的高度不能低于95cm，面层石笼宽度不得低于95cm。

2.石笼为2层时（即石笼高度为设计的第二层和第三层）：基础部分在河床以下时，如果存在基底找平垫层，选用干砌毛石找平，然后放上石笼施工。
