弱电布线施工要点汇总

2024年弱电工程综合布线施工精华知识总结一、引言随着科技的不断发展和应用，弱电工程的布线施工也面临着新的挑战和需求。

本文将对2024年弱电工程综合布线施工的精华知识进行总结，内容包括整体规划、布线材料选择、布线方式、安装维护等方面。

二、整体规划弱电工程的整体规划是成功实施布线施工的基础。

在规划过程中，需要考虑以下几个方面：1、需求分析：根据工程的实际需求，确定布线的范围和要求，包括网络、电话、监控、安防等弱电设备的布线需求。

2、综合布线方案：根据需求分析，制定合理的综合布线方案，包括布线的路径和布线的方式。

路径要避免与强电线路交叉，并确保布线的美观和安全。

3、预留余量：在规划布线时，要预留一定的余量，以便后续的扩展和升级。

三、布线材料选择2024年的弱电工程布线材料选择将更加注重高效、高性能和环保的特点。

以下是一些常用的布线材料：1、网络线缆：如CAT6、CAT6A、Fiber等，要选用质量好的线缆，以保证网络的稳定和传输速度。

2、电话线缆：要选用具有良好阻隔和抗干扰能力的电话线缆，确保通话质量。

3、监控线缆：要选用具有较好的视频传输性能的线缆，保证监控画面的清晰和稳定。

4、安防线缆：要选用具有可靠性和安全性能的线缆，确保安防设备的正常运行。

四、布线方式2024年的弱电工程布线方式将以高效、智能化和模块化为主要特点。

以下是一些常用的布线方式：1、集中布线：将各类弱电设备的线缆集中到一个布线间或机柜中，方便管理和维护。

2、分散布线：按功能或区域进行布线，避免不同设备之间的干扰。

3、模块化布线：采用模块化布线系统，使布线更加方便快捷，可以随着需求的变化进行灵活调整。

4、智能化布线：将布线与智能化管理系统相结合，实现自动化布线和远程监控。

五、安装维护在2024年的弱电工程布线施工中，安装和维护工作也是非常重要的一环。

以下是一些注意事项：1、合理安装：根据规划方案，合理安装线缆和设备，确保布线的牢固和稳定。

弱电布线规范弱电布线规范是为了保证弱电系统运行稳定、安全、可靠，确保弱电设备正常工作而制定的一系列技术规范和标准。

下面将结合常见的弱电系统设备和布线方式，总结以下弱电布线规范：1. 电缆选择与布线方式（1）选择合适的弱电电缆，根据传输距离、传输速率、电磁兼容等要求确定电缆规格。

（2）布线时应避免强电线路与弱电线路相交，尽量分设弱电线缆综合管或采用不同的布线通道。

（3）布线时应考虑电缆的走向、弯曲半径和承受张力，尽量避免弯折和拉力对电缆的损坏。

2. 线缆安装与固定（1）电缆穿过墙、楼板等时应保留适当的间隙，防止电缆压损或受潮。

（2）电缆终端应制作良好的接线盒，固定牢固，接头应紧固，并进行必要的防护措施。

（3）线缆固定应采用专用固定夹具，不得使用钉子或铁丝等尖锐物品捆绑，以免割破绝缘层。

3. 接地与防雷保护（1）弱电设备应接地可靠，接地电阻小于1Ω。

（2）额定电压高于50V的线缆应进行防雷保护，采用避雷器、引下线等装置。

（3）弱电系统与强电系统之间应设有适当的隔离带，以减少电磁干扰。

4. 设备安装与接线（1）弱电设备安装时应与强电设备保持一定的距离，避免相互干扰。

（2）设备的接线应按照电气图纸进行，接线端子应紧固可靠，不得出现松动、接触不良等情况。

（3）设备上的标志标签应清晰可见，便于日常操作和维护。

5. 弱电柜与配线架（1）弱电柜应放置在通风良好、无尘、干燥的场所，禁止放置易燃、易爆物品。

（2）配线架应悬挂牢固，电缆线束整齐，标签清晰可见，便于线缆的管理和维护。

（3）弱电柜与配线架上的电源插座应按照规定进行布置，保证电缆正常引入和插拔。

6. 系统维护与保养（1）定期检查弱电设备的运行情况，及时处理故障、更换损坏部件。

（2）对于设备和线缆的重要位置和接口，定期进行润滑、紧固等维护保养工作。

（3）每年至少进行一次全面的系统检测，对系统进行全面评估和验证。

以上就是弱电布线规范的一些基本要点，根据不同的项目和要求，还需根据具体情况进行进一步的补充和细化。

弱电布线设计要点弱电布线是指在建筑物中传输低电压信号的电缆线路，如电话、网络、监控、安防等系统所使用的布线。

正确的弱电布线设计是建造高效、可靠且安全的建筑物的关键。

本文将介绍弱电布线设计的要点，以确保布线系统的良好运行。

1. 全面规划：在进行弱电布线设计之前，应先进行全面的规划。

确定需要连接的各种设备和系统，包括电话、电视、计算机网络、监控摄像头等。

根据需求，在建筑物平面图上标出各设备的位置，以便更好地进行布线规划。

2. 线路分类：根据不同的功能需求，将弱电线路分为不同的分类。

常见的分类包括电话线路、数据线路、视频监控线路和安防警报线路等。

每个分类应有明确的用途和需求，以便于后续的布线工作。

3. 安全性考虑：弱电布线设计应注重安全性。

在规划线路时，应确保线路不与高压电源线路相交，以避免干扰和电磁辐射。

同时，还需考虑线路的散热问题，避免线路过热导致设备损坏或安全隐患。

4. 路径选择：选择合适的线路路径非常重要。

布线路径应尽可能短且直接，以减少信号传输时的能量损失和干扰。

同时，还需避免与其他线路或金属结构物相交，以避免信号干扰和损耗。

5. 线缆选择：选择合适的线缆是确保弱电布线质量的关键。

根据不同的功能需求，选择符合要求的电缆，如电话线、网线、同轴电缆等。

同时，还需考虑线缆的带宽、传输距离和信号干扰等因素。

6. 线缆标识：为了方便维护和管理，弱电布线应进行充分的标识。

每根线缆应标注清晰的标签，包括所属系统、功能、起止位置等信息。

这样在后续维护和故障排查时，能够快速准确地找到问题所在。

7. 防护措施：布线系统的防护是设计中不可忽视的一部分。

对于弱电线缆，应设计合理的保护措施，如使用金属管道或线槽进行保护，避免机械损伤和外界干扰。

此外，对于易受损的区域，还可以增加防护罩或隔离墙等措施。

8. 合理标高：弱电布线设计还需考虑建筑物的合理标高。

不同的设备和系统通常具有不同的布线要求，因此，在设计中应考虑到不同功能线缆的标高，以避免交叉干扰。

2024年弱电工程施工布线方法总结随着科技的不断进步，弱电工程在建筑领域中扮演着越来越重要的角色。

弱电工程主要指的是建筑中的通信、网络、安防等系统的布线和安装。

在2024年，弱电工程施工布线方法将继续发展和改进，以适应不断变化的技术需求和建筑设计。

1. 网络布线方案在2024年，网络布线将继续向高速、大容量和高质量发展。

跨楼层和跨建筑的网络通信将成为常态。

为了适应不同的网络需求，不同类型的网络线缆需要合理规划和布置。

常见的网络布线方案包括单模光纤和多模光纤的混合使用、Cat6a和Cat7等高速网络线缆的采用、网络设备的合理选型和布局等。

2. 安防系统布线方案2024年，安防系统将进一步融入弱电工程中。

视频监控、门禁、入侵报警等安防设备需要与其他系统进行联动，因此布线需考虑不同系统之间的联通性。

在安防系统布线中，应采用高质量、抗干扰能力强的线缆，并合理规划设备布置和监控点位。

此外，布线还需要考虑供电和接地等因素，以确保安防系统的正常运行。

3. 音视频系统布线方案音视频系统在办公室、会议室、多媒体教室等场所中扮演着重要的角色。

在2024年，音视频系统的应用将更加普遍，需求也将更加多样化。

为了满足高质量的音视频传输需求，布线要考虑到信号传输距离、抗干扰能力和传输带宽等因素。

同时，需要留足音视频设备的接口和电源等条件，并合理安装音视频设备。

4. 机房布线方案机房是弱电工程中的一个重要部分，是各种设备的集中安装和管理的地方。

在2024年，机房布线需要考虑到高密度设备的布局和散热等因素。

机房布线应该遵循一定的机房布置规范，如合理的走线架布置、清晰的标识和管理等。

此外，机房的电源供应和电缆管理也需要严格按照规范进行操作。

5. 火灾报警系统布线方案火灾报警系统是弱电工程中一个非常重要的方面。

在2024年，火灾报警系统布线需考虑到不同建筑结构和用途的特点，确保火灾报警设备能够准确、及时地发现火灾并报警。

布线需合理规划探测器和控制器的位置，保证报警信号的传输和解析。

弱电工程施工布线方法总结前言：一个项目的施工质量好坏，可以从布线工程中看出来，布线不，直接影响了工程的整体稳定性，那么布线需要注意什么呢?正文：1、电缆标志内容：在电缆的护套上约以1M的间隔标明生产厂厂名或代号及电缆型号规格，制造年份，电缆长度。

2、塑料线槽及其附件型号规格应符合要求，并选用相应的定型产品。

其敷设场所的环境温度不得低于-15摄氏度，其阻燃性能氧指数不应低于27%。

线槽内外应光滑无棱刺，不应有有扭曲、翘边等变形现象，并有产品合格证。

3、缆线布放时应有冗余。

在机柜处，双绞线缆预留长度，一般为3~6m;终端处为0.3~0.6m;光缆在设备端预留长度一般为5~10m;有特殊要求的应按设计要求预留长度4、设备间铺设活动地板时，板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

5、每对对绞线应尽量保持扭绞状态，非扭绞长度不应大于13mm。

6、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。

7、缆线中间不得产生接头现象。

8、双绞线最长线距为100米，超过100米的可用双绞线中继器连结加长，每段线路中中继器的数据不能多于三个。

9、光纤传输距离：传输速率1Gb/s，850nm，、普通50m多模光纤传输距离550m，普通62.5m多模光纤传输距离275m，新型50m多模光纤传输距离1100m。

10、缆线的弯曲半径应符合下列规定：a非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。

b屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍。

c主干双绞线缆的弯曲半径应至少为电缆外径的10倍。

d光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。

11、对绞线在信息插座(RJ45)相连时，必须按色标和线对顺序进行卡接。

插座类型，色标和编号应符T568A、T568B的规定。

如下图所示。

12、在制作水晶头时，电缆的外保护层需要压在接头中而不能在接头外。

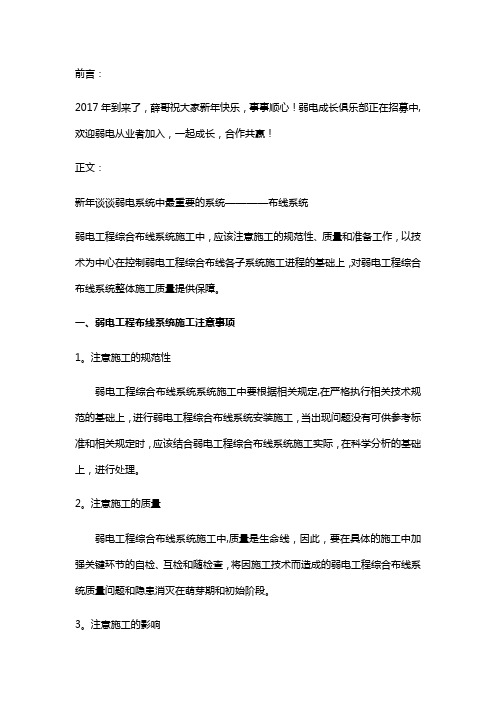

前言：2017年到来了，薛哥祝大家新年快乐，事事顺心！弱电成长俱乐部正在招募中,欢迎弱电从业者加入，一起成长，合作共赢！正文：新年谈谈弱电系统中最重要的系统————布线系统弱电工程综合布线系统施工中，应该注意施工的规范性、质量和准备工作，以技术为中心在控制弱电工程综合布线各子系统施工进程的基础上，对弱电工程综合布线系统整体施工质量提供保障。

一、弱电工程布线系统施工注意事项1。

注意施工的规范性弱电工程综合布线系统系统施工中要根据相关规定,在严格执行相关技术规范的基础上，进行弱电工程综合布线系统安装施工，当出现问题没有可供参考标准和相关规定时，应该结合弱电工程综合布线系统施工实际，在科学分析的基础上，进行处理。

2。

注意施工的质量弱电工程综合布线系统施工中,质量是生命线，因此，要在具体的施工中加强关键环节的自检、互检和随检查，将因施工技术而造成的弱电工程综合布线系统质量问题和隐患消灭在萌芽期和初始阶段。

3。

注意施工的影响弱电工程综合布线系统施工中应该尽量不影响建筑结构的强度，同时还要做到降低对建筑物内部装饰的影响，此外，弱电工程各布线系统之间也要确保功能上不相互影响。

4。

注意施工的准备要加强弱电工程综合布线系统施工前的准备工作，在全面掌握弱电工程综合布线系统设计图纸和相关文件的基础上,通过现场调查，了解施工的环境和条件。

同时应该加强对设备、器材、仪表和工具的准备和检验,使其处于性能良好的状态，正常发挥功能二、弱电工程综合布线各系统施工的技术要点1、信息发布系统施工的要点信息发布系统一般以LED显示屏幕为主，LED显示屏系统的施工安装工艺要求比较高，特别是信息发布系统LED显示屏的组网方式比较复杂，通常有: （1）LED显示屏通过预先留置的综合布线点进行组网；(2）LED显示屏通过综合布线点进行组网。

不论哪种方式,都对信息发布系统的施工提出了技术方面的要求，应该以系统性的观点,采用跨专业的技术和手段，做好信息发布系统LED显示屏的安装工作。

弱电工程施工布线方法总结弱电工程是指采用低电压、低电流的弱电信号进行传输和控制的工程。

随着科技的不断发展和应用的广泛普及，弱电工程在建筑物、机房、办公室、医院、学校等各个领域得到了广泛应用。

其中，弱电工程的施工布线是最为关键的环节，有效的施工布线方法能够保证弱电工程的稳定性和安全性。

本文章将对弱电工程的施工布线方法进行总结，以期能给施工方提供一定的参考和帮助。

一、弱电工程布线的规划弱电工程的施工布线需要先进行规划，规划的主要目的是根据工程设计图纸及现场情况，确定各个弱电管线的起止点、长度和布置方式，使其满足工程质量要求，并且不影响其他管线的工程施工。

在规划施工布线时需要注意以下几点：1.要根据实际情况对弱电线管进行分类，明确各线管的功能和用途，以便决定其走向和布置方式。

2.要根据建筑物的实际情况，选择合适的布线方式。

如在大型商业建筑物中，采用大型弱电主干配线架、主干电缆和次干电缆，以及弱电接线盒对各类信号进行整合；而在独立式小区中，则可以采用布置在墙面上的弱电配线盒，将各个弱电信号进行分离，达到工程布线的目的。

3.在规划施工布线时，还需要考虑今后的维护难度。

应将传输性能相近的信号和频率相近的数据集中走向，设备间的距离尽量短，以减小信号延迟和衰减，同时也便于维护检修，降低运营成本。

二、弱电工程的布线材料选择弱电工程的布线材料是至关重要的，正确选择能够保证弱电信号的传输稳定性和安全性，并且也是影响工程保质保量的关键环节。

通常在弱电工程中应选择具有下列特点的布线材料：1.传输速度快、传输距离远，以保证数据传输的速度和稳定性；2.阻燃性好，能够在遇到火灾时有效防止火势蔓延；3.自封设计能够避免电磁波干扰，同时还能防止信号泄露；4.直径小，降低信号损失；5.工艺性好，利于走线安装，并能够保证后期的维护和维修。

在选择弱电工程的布线材料时，还需要注意材料的尺寸尤其是线径和电阻等指标，以确保讯号传输的高效性。

三、弱电工程布线的方法在实际的弱电工程施工中，采用不同的布线方法。

弱电工程综合布线施工注意事项弱电工程的新建、改建和扩建过程中，要涉及设备和线路的安装及相关的质保。

线路预埋的科学性、合理性、会对后续工作的开展产生直接的影响，也会影响工程的效益。

因此，我们要注意以下几个方面的问题。

一、做好预算，材料必须跟上工程的进度工程施工，一般都要先做各种线路材料的预算，这是很重要的一条，是保证施工进度和恰当使用材料的的先决条件。

如果在施工过程中缺乏材料误时又误工。

严重时还会影响工程质量。

二. 施工中认真负责,精益求精（适用于非预埋线管或者预埋线管出现问题后重新开槽布管的方式）1．专业钻孔（1）．房内吊顶线的高度≥走廊吊顶线的高度,那么钻孔的位置应该在房间内吊顶线以上6~8厘米之间,同时位置应用最短的距离靠近侧墙。

（2）．房内吊顶线的高度 < 走廊吊顶线的高度,那么钻孔的位置应该在走廊吊顶线以上8~10厘米之间.（3）．走廊有吊顶但房内没吊顶这种情况，应该以走廊吊顶线为参照物。

就在此线以上8~10厘米之间.（4）．碰到吊顶线以上有钢筋混凝土,则钻洞的位置可以在吊顶线以下,但前提钻洞的位置应该在附近需要加以包裹装饰的物体(如:消防管、横梁、水管等)。

注意的是不能放在强电附近。

（5）．同一楼层的专业钻孔应保持在同一水平面上。

2．开槽（1）．深度：以铺设的PVC管直径为参照物，槽的深度应该是PVC管直径+3厘米，特别注意是主墙深度不能高于墙厚大3分之1.（2）．宽度：最好和PVC管的直径相符，但不能过宽。

这样有利于水泥补槽。

（3）．走向：槽的走向决定着通信线路的结构，所以槽尽量走最短的距离。

(4)．背靠背的房间：特别要注意的是背靠背的房间底盒的位置要对齐。

底盒之间的墙必须有合适大小的洞能穿与之相匹配的PVC管来保护线路。

3．壁挂式机柜的安装。

确定位置的位置。

机柜安装的要稳、准、正，必须打3个以上膨胀螺丝。

根据线路进入的情况决定是否拧开上下2个进线口的挡板。

注意：当挡板的螺丝拧不出时禁止野蛮撬开，否则会导致机柜变形。

弱电工程施工布线方法总结_园林工程施工总结弱电工程施工布线是指低电压和信号传输系统的设计和布置，包括电话、电视、网络、安全监控等各种信号线路的安装和接线工作。

以下是弱电工程施工布线方法的总结：1. 施工前准备工作确定好施工计划和时间，明确工程要求和设计要点，做好施工安排和组织。

对施工现场进行勘察和测量，了解现场环境和情况，选择合适的线缆材料和设备，并预估施工需要的人力和材料使用量。

2. 布线方案设计根据弱电工程的实际要求和现场实际情况，进行室内布线方案设计。

包括布置弱电线路的走向、线路路径、线缆材料的选择、端口安装的位置等，确保方案合理、经济、实用和美观。

3. 弱电线路走向确定根据施工设计要求和建筑物结构、功能布局等因素确定弱电线路走向。

如通信线路的走向要保证通信质量和信号传输不受干扰；网络线路要便于故障检修和拓展，且满足不同区域的通信需求等。

4. 线管布置及固定将所选的线管通过各种管夹件与建筑墙面固定，条管收尾焊好。

线管距地面高度一般在25~50cm左右，线管间距一般为350mm。

线管的布置应尽量考虑美观，避免暴露或过于拥挤，并保证弱电线路与强电线路之间的物理隔离。

5. 线缆铺设和连接根据线路路径，将线缆依次从线管中穿过，并通过弱电插座接口等方式连接到各个设备上。

连接时要注意引出线缆的数量、长度和方向，避免弱电线路之间的干扰和信号衰减。

在线缆铺设过程中，还要根据需要设置线缆标识和保护措施，方便故障查找和维修。

6. 端口安装及调试根据设计要求，按照相应的规范和标准安装与弱电线路相关的各种端口和接口。

如电话插座、网络插座、电视插座、安全监控设备等。

在安装完成后，进行端口测试、设备联通和数据传输等调试工作，确保弱电系统的正常运行。

弱电工程施工布线是一个复杂的过程，需要严格遵循各种规定和标准，确保弱电线路的质量和安全。

同时，也需要充分发挥施工人员的专业技能和经验，保证施工进度和质量。

弱电工程施工要点及难点分析弱电工程施工是大型建筑工程中不可或缺的一部分，它涉及到计算机网络、通信网络、安防系统等各种弱电设备的安装与调试。

在施工过程中，有一些要点和难点需要特别注意和解决。

本文将对弱电工程施工的要点和难点进行分析。

一、弱电工程施工要点1. 合理的弱电布线设计在进行弱电工程施工之前，必须进行详细的布线设计，合理规划各个设备的位置和电缆的走向。

要确保各个设备之间的距离合理，以便进行良好的信号传输。

同时，还需要考虑电缆的防护措施，避免电缆受到外界干扰和损坏。

2. 选用合适的设备材料弱电工程施工涉及到各种设备和材料的选择，如网络交换机、摄像头、光纤等。

在选材时，要根据项目的实际需求，选择性能稳定、质量可靠的设备和材料，以确保系统的正常运行和长期稳定性。

3. 细致认真的安装和调试在施工过程中，安装和调试是非常重要的环节。

安装需要按照设备的安装说明和操作手册进行，确保每个设备的安装位置准确无误。

调试则需要仔细检查每个连接点和参数设置，确保设备之间的通信畅通，并对整个系统进行功能测试和调整，以确保系统的正常运行。

4. 联系不同供应商配合施工在弱电工程施工中，可能会涉及到不同供应商的设备和系统，如网络设备、安防设备等。

为了保证施工进程的顺利进行，需要及时与不同供应商进行沟通和协调，确保各个设备和系统之间的兼容性和配合性。

二、弱电工程施工难点分析1. 工程规模和复杂度弱电工程通常涉及到多个系统和设备，如计算机网络、通信网络、安防系统等。

这些系统之间相互关联，施工需要兼顾各个系统的需求，并确保它们之间的协作和互联正常。

随着工程规模和复杂度的增加，施工难度也相应增加。

2. 各系统之间的协调与整合由于弱电工程中涉及到多个系统，各个系统之间的协调与整合是一个难点。

不同系统可能使用不同的通信协议和接口标准，需要进行兼容性和集成性的测试和调试。

在施工过程中，需要保证各个系统之间的数据交换和信息共享正常，确保整个系统的稳定运行。
