2.1 软件系统简介2.1.1 简介软件系统主界面如图2-1所示,主机开机自动进入主界面后,若要选择某一应用程序可用光标键移动光标,或用鼠标移至要选择的应用程序栏目单击左键,用回车键或再单击鼠标左键运行程序。
按ESC键或用鼠标左键点击右下角“退出”栏目退出测试系统,按F1键或左键点击右下角“帮助”栏目进入在线帮助系统。
也可用鼠标左键点击右上角退出方块退出本测试软件。
图2-1软件系统主界面2.1.2应用程序的基本操作说明1.选择并运行某一应用程序后进入应用程序界面（见图2-2所示），所有程序都可独立用键盘或鼠标完成所有操作,在应用程序主窗口中,一般左上部为电流电压测试参数设置区。
可用上、下、左、右光标键移动设置区光标,按1、2、3键增大或向前选择光标所在栏目参数值,按Q、W、E键减小或向后选择参数值。
其中1、Q, 2、W, 3、E分别为微调、细调、粗调键。
也可用鼠标左键选择某一栏目,再点击光标所在栏目(或回车)进入本栏目参数设置区,若参数设置区为弹出窗口,则用鼠标选择参数后,点击“确认”区(或按回车键) 完成修改,若放弃选择则点击“取消”区(或按Esc键) ；若进入某栏目参数设置区后,显示输数光标,则要求用键盘输入数字, 在此过程可用退格键删除前面输入有误的数字，输完后用回车键确认。
对于用黑体字标示的栏目,表示不能在主窗口中进行设置,需要通过相应的控制栏目进入次级窗口设置（或此栏目在所选择的测试项目中无效）,若通过某一控制栏目进入次级窗口对参数进行设置,则进入次级窗口后,鼠标或键盘的操作方法与主窗口参数设置区的操作一样,设置后按ESC键或用鼠标点击右上角的“退出”方块返回主窗口。
图2-2应用程序界面2.一般控制栏设计在主窗口左中部或右方,包括“开始试验”、“存储参数”、“结果处理”、“控制参数”等等,可单击鼠标左键运行这些栏目或按其下方的提示键用键盘操作,一般按F10键开始试验,按ESC键退出本程序,返回至测试系统主界面,按F1键进入本应用程序使用说明,按F2存储本次设置的所有试验参数,以备下次调用,保证同样的测试条件……。
杰瑞交通信号控制系统使⽤说明书信号控制系统使⽤说明书V1.0连云港杰瑞电⼦有限公司2010年07⽉⽬录⼀、系统结构 (1)⼆、系统功能 (3)三、系统安装 (4)3.1 数据库软件的安装 (4)3.2 客户端软件的安装 (4)3.3 通讯服务程序的安装 (4)四、使⽤说明 (5)4.1 软件运⾏ (5)4.2 操作说明 (6)4.2.1 软件主界⾯ (6)4.2.2 系统管理 (6)4.2.3 信号机公共参数管理 (9)4.2.4 信号机参数设置 (15)4.2.5 系统控制管理 (31)4.2.6 历史参数查询 (50)4.2.7 ⽇志查询 (52)4.2.8 中⼼主机查询 (53)4.2.9 帮助 (55)五、注意事项 (57)⼀、系统结构杰瑞交通信号控制系统采⽤三级分布式阶梯结构：路⼝控制级、区域管理级和中央管理级。
其体系结构如下图所⽰：图 1-1 系统结构图连云港杰瑞电⼦有限公司z中⼼控制层：对信号机进⾏远程管理，路⼝协调参数的计算。
z通讯服务层：负责数据报⽂的转发、信号机主动上传数据的保存。
z路⼝信号机层：就是设置在路⼝的信号机，执⾏中⼼控制层的命令，驱动路⼝信号灯的亮灭和灯⾊的转换。
⼆、系统功能z实现信号机的远程控制，⽅便⽤户在控制中⼼信号机的控制参数进⾏快速、安全的读取和设置。
z路⼝实时灯态查询。
可以按照单路⼝、多路⼝和路段的形式显⽰路⼝的实时灯态。
z对路⼝的信号机的控制参数进⾏数据库备份，在出现故障后，可以快速恢复。
z路⼝和中⼼的数据交互，⾃动保存路⼝的检测器数据、故障报警信息数据到数据库。
z数据统计功、分析功能。
可以对路⼝的流量信息进⾏统计。
z协调控制。
可以对多个路⼝进⾏协调控制，⽅便的进⾏协调控制参数的计算和设置三、系统安装3.1 数据库软件的安装数据库服务器端的安装见⽂档：交通管理系统中Oracle10G数据库安装配置⼿册.doc。
数据库客户端的安装见⽂档：交通信号控制系统Oracle10g客户端安装⼿册.doc。
音响DJ器材平安使用指南音响DJ器材平安使用指南DJ只是职业不是音乐风格，DJ的技术叫做打碟，也可以说这就是一个负责打碟的职业名词。
下文为大家带来DJ器材平安使用指南，有参考作用~一.注意机器的使用条件：一般在机器的使用说明书中都会列出机器的使用条件，如：1. 环境温度:-10℃--+40℃2. 相对湿度:50%--80%3. 电电压:198V—242V4. 电频率:50Hz—60Hz详细来说,就是要求:1. 防止在温度极低或极高的环境中使用机器，防止阳光一直直接照射机器的外表。
2. 防止在潮湿的环境中使用机器，以免机内元器件过早失效或机器过早生锈。
3. 在使用前必须确认当地的电电压与本机相符。
二.注意机器的使用环境：1. 防止在灰尘以及震动环境中使用机器。
2. 在机器的四周应留有足够的空隙，以利于机器的散热。
3. 对于功率放大器，应特别注意保持散热通道的畅通。
三.机器使用中的注意点：1. 在音响系统中，应注意开机、关机的顺序。
开机时，应先开音等前置设备，再开功率放大器;关机时，应先关功率放大器，再关音等前置设备。
音响设备假设有音量旋纽，开机、关机前，最好把音量旋纽关至最小处。
这样做的目的都是为了减轻开机、关机时对音箱的冲击。
2. 严禁带电拔、插信号插头。
以免由此产生的冲击而损坏机器或音箱。
3. 机器工作过程中假设发出异常的声音，应立即关断电，停顿使用。
并请有经历的合格维修人员维修。
自己不要擅自翻开机器，以免使机器遭受更大的损坏或造成触电事故。
四. 注意机器的保养：1.不要使用挥发性溶液清洁机器，如用汽油、酒精等擦拭机器外表，抹尘要用软布。
而且清洁机器外壳时要先拔掉电。
2.机器一般是不防水的，万一湿了水，要用干布擦干水渍，待水份干透后，才能开机工作。
3.不要在机器上放置重物，以免机器变形。
五.平安使用机器：1.不要湿手拔、插电插头，以免触电。
2.长期不使用时，请将电插头从电插座中拔出。
3.勿让铁针、发夹、硬币等金属导电物质掉入机内，以免损坏机器。
XJ-120微机保护装置使用说明书浙江许继电气有限公司XJ-120系列通用数字保护装置概述XJ—120系列通用数字保护装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品,系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户的普遍好评。
基于XJ—120系列通用数字保护装置，我公司形成了变电站综合自动化系统、开关站综合自动化系统、泵站自动化系统等成套产品。
并在多个变电站、泵站、开关站成功运行。
1．主要特点1。
1背插式结构采用背插式结构，强电或干扰较强的信号在紧靠后备接线端子的位置分布，经过抗干扰隔离电路,再进入弱电信号处理，然后上到总线,将强电或干扰较强的信号在电气、空间上严格分离,与前插式结构的强弱电信号交错布置相比，具有天然的抗干扰优势，与其他总线连接方式相比，具有结构清晰，使用维护方便,可靠性好的优势.1.2强恶劣环境运行能力公司根据多年电力、水电、工矿产品运行经验，专业推出强恶劣环境运行能力的保护装置，特别加强开关柜上运行能力和工业恶劣环境运行能力。
采用加强型单元机箱，按抗强振动，总线接插信号具有多重冗余，各向震动均可确保可靠连接。
分散在开关柜或现场，可靠性不受振动影响采用加强干扰设计,各输入输出均经过了严格的电气隔离和强干扰旁路、抑制电路，可靠性不受现场干扰的影响。
采用白色高强度全封闭铝合金结构，便于散热、电气屏蔽、以及防尘、防潮湿、防腐蚀等。
1.3完善的自检自恢复措施装置开机和在线运行均对主要电路和外接线进行自检，及时报告外部接线错误和装置内部故障。
设置多重软件、硬件看门狗，确保保护测控程序可靠运行。
1.4全分散系统设计系列保护测控装置按每个间隔单元一个装置设计，装置可就地安装,也可集中安装,每装置独立完成一个间隔必备的功能，自带综合自动化接口，可随时配套自动化管理系统组成站及自动化接口,并与各级调度系统接口。

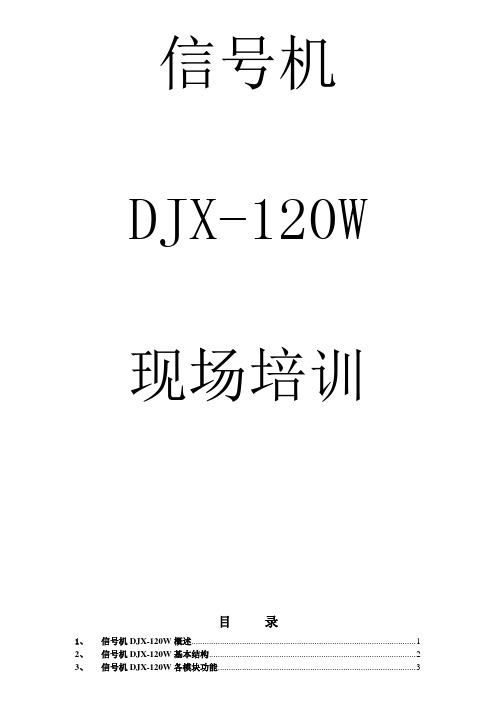

信号机DJX-120W 现场培训目录1、信号机DJX-120W概述 (2)2、信号机DJX-120W基本结构 (2)3、信号机DJX-120W各模块功能 (3)⑴电源箱单元 (3)⑵液晶显示单元 (4)⑶综合控制单元 (4)⑷黄闪器单元 (5)⑸驱动检测单元 (5)灯控检测单元由灯控模块、灯控前面板、驱动检测模块组成。
(5)⑹防雷模块 (6)⑺车辆检测器单元 (7)●线圈车检器，可配置16或32路检测线圈，当有车经过时对应的通道LED指示灯被点亮，当没有车经过时对应的通道LED指示灯处于熄灭状态，当车检器未接线圈时对应的通道LED指示灯处于红闪状态。
(7)⑻遥控器 (8)4、设置软件操作指南 (8)⑴运行设置软件 (8)⑵新建路口 (9)⑶遥控取消时间 (9)⑷降级参数设置 (9)⑸设置单元参数 (10)⑹设置模块表 (10)⑺添加通道 (10)⑻添加相位 (11)⑼设置相位冲突表 (12)⑽添加阶段表 (12)⑾添加方案表 (13)⑿添加时段表 (13)⒀设置时基调度表 (14)⒁设置检测器参数 (14)⒂添加车辆检测器 (15)⒃数据下传 (15)⒄数据回传 (16)5、实际路口设置方案举例 (17)6、现场工作流程 (19)7、信号机常见故障处理 (20)1、信号机DJX-120W概述●D-道路、J-交通、X-信号机，120-公司内部定义的标准，W-室外型。
●DJX-120W型信号机是一款集中协调式信号机。
全面采用ARM CORTEX 32技术，通过CAN总线连接智能节点的分布式架构。
●主要包括电源模块、液晶模块、综合模块、黄闪模块、车检模块、驱动检测模块、防雷模块，遥控模块，各模块相互独立，易于拆卸和安装。
2、信号机DJX-120W基本结构信号机前视图：信号机后视图：3、信号机DJX-120W各模块功能⑴电源箱单元提供信号机各单元模块工作的直流电源，路口信号灯工作的交流电源，加热器和风扇工作的交流电源。
铁路信号设备使用说明书一、概述铁路信号设备是保障铁路运行安全的重要装置，合理的使用和维护是确保列车正常运行的关键。
本说明书详细介绍了铁路信号设备的操作方法、注意事项以及常见故障处理方法，以帮助用户更好地使用信号设备。
二、设备组成铁路信号设备主要由信号机、信号灯、信号电缆、信号控制盒等组成。
以下将对每个组件进行详细介绍。
1. 信号机信号机是指用于向列车提供行车指示的装置，通常安装在轨道两侧。
信号机的设计形式多样，主要包括机械信号机和电子信号机两种。
机械信号机通过物理机构实现信号显示的变化，而电子信号机则利用电器元件来控制信号的显示。
2. 信号灯信号灯是信号机的重要组成部分，用于向驾驶员传递信号信息。
信号灯的颜色通常分为红、黄、绿三种，分别代表停止、减速和行驶。
3. 信号电缆信号电缆用于连接信号机和信号控制盒，传递控制信号和电力供应。
4. 信号控制盒信号控制盒是铁路信号设备的控制中心，用于对信号机进行控制和操作。
三、操作方法1. 信号机操作在列车运行过程中，操作人员需要根据行车指示进行信号机的操作。
对于机械信号机，通过转动信号机手柄或操作杆可以改变信号的状态；对于电子信号机，可以通过操作控制盒上的按钮或触摸屏来实现信号状态的改变。
2. 信号灯操作信号灯的操作很简单，通常是通过控制盒上的按钮进行控制。
按下按钮可以改变信号灯的颜色，从而改变信号的含义。
3. 故障处理在日常使用中，可能会遇到一些信号设备的故障。
以下是常见故障及处理方法的简要介绍。
- 信号灯无法正常显示：检查信号灯是否接触不良，若有松动应及时修复。
- 信号机无法转动或操作困难：检查机械部件是否有损坏，必要时进行维修。
- 信号控制盒无法控制信号机：检查电缆连接是否正确，如有问题应及时更换或修复。
四、注意事项1. 操作人员需经过专业培训并取得相关证书，方可操作信号设备。
2. 在使用信号设备时，应保持设备周围的环境整洁，避免杂物堆积或影响设备正常使用。
FEATURES• Discrete component 120 W power amplifier• Convection cooling for quiet operation• Two actively balanced inputs• Voice activated priority override• 2 rack unit mounting kit includedDESCRIPTIONThe CXA120 is designed for continuous duty in speech, music, paging, and sound reinforcement applications demanding high performance, flexible features, and rugged dependability. Screw terminals provide connections for the two, discrete, actively balanced inputs. The main program input is a conventional input, featuring a 0 dB (Main) / –20 dB (Aux) sensitivity switch for low-level and high-level input signals. The second telephone/paging input has voice-activated priority over the main program input as well as a volume trim control.The CXA120 provides outputs for 4 ohm loads and for 25 V, 70 V, and 100 V distributed systems. The output stage is designed with smart circuitry that protects against permanent damagecaused by overloading, shorts, and extreme temperatures. Front panel controls include master volume, bass, and treble. The bass and treble controls provide shelving equalization at 100 Hz and 10 kHz. The front panel meter indicates the output signal level, ranging from –20 dB to +6 dB.PERFORMANCEInputs (balanced / unbalanced)Sensitivity ImpedanceMain 1 V / 0.5 V 10k ohmAux 100 mV / 50 mV 20k ohmTel/Paging Variable 300 ohmOutputMaximum Load ImpedanceLow Z 120 W 4 ohmHigh Z 25 V / 70 V / 100 V 15 ohm / 42 ohm / 83 ohm Operating Range (+/-3 dB)Main In to Amp Out 50 Hz to 15 kHzNoiseMain In to Amp Out >75 dB (below maximum output)Distortion (THD, 120 W @ 1 kHz)<0.5%PHYSICALFront ControlsType RangeEqualization Lo +/-10 dB @ 100 HzHi +/-10 dB @ 10 kHzMaster Volume Level 0 to 10Power Switch ac mains On / OffRear ControlsPower Switch 24 V DC On / OffMain/Aux Sensitivity Switched 0 dB / –20 dBTel/Paging Input Level 0 to 10Mains PowerRating Fuseac (50/60 Hz) 115 V / 230 V (+/-5%)2.5 A fuseDC 24 V 15 A fusePower Input 285 WEnvironmentalMaximum Ambient 131° F / 55° CHumidity Non-precipitatingDimensions (inches / mm)H x W x D 3.5 x 17.1 x 13.2 89 x 435 x 335Height with feet 3.9 100Weight (approximate net lb / kg)19.4 8.8The CXA120 operates on 115 V or 230 V AC mains determined by a voltage select switch. A 24 V DC power input allows connecting backup battery power with automatic AC to DC switchover. Five year warranty.。
21-10560 TM TM120W Multi-function Rework StationDescription:This multi-function SMD rework station is a great value for production,repair work, desoldering, general soldering and reworking surface mountdevices with temperature-controlled hot air all in one unit. 3-in-onedesign saves work space and offers tool convenienceFeatures:• Selectable Fahrenheit/Centigrade temperature• ESD safe• Suitable for desoldering of SMD components• IC micrometer temperature control• Dual LED displays• Simple key functionsSoldering/Desoldering features:• Heater and sensor error detection and power cut off• Password enabled temperature Lock-Out feature• Spike Free circuitry protects voltage and current sensitive components against current and voltage spikes• Delayed Suction to prevent clogging up the tip• Lightweight and ergonomic mini handle for comfort• E nergy saving mode resets the soldering iron temperature to 150°C and the desoldering iron to 200°C If the station is left idle for 20 minutes• Individually suspendable soldering functionsHot Air features:600W heating power allows the unit to heat up quicklyUnit is designed for removing a variety of QFP, SOP, PLCC or SOJ chips etc. and other sensitive componentsHeater and sensor error detection and power cut offAuto-cooling designIncludes:• Multi-Function SMD rework station• Desoldering iron assembly with tip• Soldering iron assembly with tip• AC Power cord with plug• Hot air wandAccessories included:• Cleaning Kit• Fume extractor TMTM120W Multi-function Rework Station• Five piece tweezer set • One 0.7mm probe • Four piece nozzle set • Solder holder• Hot air wand holder• Solder and desoldering iron stands • Heating element for hot-air •Owners manualSpecifications:Desoldering Iron Temperature range : 572°F~842°FHeating element : 100~120V AC, 170WSoldering Iron Temperature range : 302°F~896°FHeating element : 100~120V AC, 100W Hot AirTemperature Range : 212°F~896°F Power Requirements : 100~120V AC Power Consumption : 600WOverall Dimensions : 7.5” x 11.5” x 4.75”Fuse Type:15A Fast type Replacement Tips:Replacement Desoldering Tips:MCM Part #Description 21-9380Short conical 21-9381Long conical 21-9382Short point 21-9383Long point 21-93840.8mm screwdriver 21-9385 1.6mm screwdriver 21-9386 2.4mm screwdriver 21-93873.2mm screwdriverMCM Part #Size 21-10562 1.0mm 21-10563 1.2mm 21-105641.5mm TMTM120W Multi-function Rework StationImportant Notice : This data sheet and its contents (the “Information”) belong to the members of the Premier Farnell group of companies (the “Group”) or are licensed to it. No licence is granted for the use of it other than for information purposes in connection with the products to which it relates. No licence of any intellectual property rights is granted. The Information is subject to change without notice and replaces all data sheets previously supplied. The Information supplied is believed to be accurate but the Group assumes no responsibility for its accuracy or completeness, any error in or omission from it or for any use made of it. Users of this data sheet should check for themselves the Information and the suitability of the products for their purpose and not make any assumptions based on information included or omitted. Liability for loss or damage resulting from any reliance on the Information or use of it (including liability resulting from negligence or where the Group was aware of the possibility of such loss or damage arising) is excluded. This will not operate to limit or restrict the Group’s liability for death or personal injury resulting from its negligence. Tenma is the registered trademark of the Group. © Premier Farnell plc 2012.Replacement Nozzles:MCM Part #Type Size 72-6711QFP 10mm × 10mm 72-6712QFP 11mm × 11mm 72-6716SOP 4.4mm × 10mm72-6724Single 2.5mm 72-6725Single4.4mmPart Number TableDescriptionPart Number Multi-Function SMD Rework Station21-1056021-10560。
目录1、简介 (2)1.1、配件列表 (2)1.2、功能综述 (2)1.3、架构详述 (3)信号机主机 (3)系统架构图 (4)本地人机交互界面 (4)灯组驱动模块 (4)车检模块 (5)综合与独立黄闪器模块 (5)2、安装 (6)2.1、基座设计与施工 (6)2.2、信号机安装 (8)2.3、线缆接入 (8)3、配置与使用 (10)3.1、信号机内部模块的配置 (10)3.2、信号机与后台联网参数配置 (10)3.3、信号机开机全红与黄闪时间配置 (11)3.4、信号机系统时间配置 (11)3.5、信号机控灯配置 (12)3.6、信号机日志查询 (15)4、常见问题解决 (16)附录A：液晶界面与键盘操作 (18)附录B：信号机事件与故障对照表 (39)1、简介1.1、配件列表➢标准配件：主机一台，内含六个单元。
◆信号机工作电源单元◆综合控制单元（通信单元）◆黄闪器单元◆车辆检测单元◆驱动单元（2个）◆防雷器单元➢可选配件：◆车辆检测感应器单元驱动模块◆驱动单元驱动模块◆GPS授时模块◆遥控发送、接收模块1.2、功能综述DJX-120W型信号机是一款集中协调式信号机。
全面采用ARM CORTEX 32技术，通过CAN总线连接智能节点的分布式架构，实现多机控制方案硬备份技术，实现独立硬黄闪技术。
提供多种灵活有效的信号控制用户配置接口，使得同一套信号机在不同的，复杂的用户要求下，只需要调整控制方案就可以满足。
具备双时钟技术，使得特别依赖时钟进行运行的信号机更加可靠。
这些技术提高了运行效率、可靠性，安全性，降低了维护成本。
外部接口采用多串口、单网口技术，满足线控，面控，指挥中心控制全部要求。
通过液晶、设置终端、指挥中心都可以实现完整的方案设置和状态监测。
全兼容GB/T 20999-2007 通讯协议与指挥中心后台通讯。
➢控制方式：有缆线控、无缆线控、定时、感应、系统优化、单点优化、区域协调➢最大时基调度数：40 个➢最大时段表数：16 个➢最大时段数：48 个➢最大方案数：32个➢最大阶段表数：16个➢最大阶段数：16个➢最大相位数：32个➢最大通道数：32个➢最大车检器数：32个➢最大行人按钮数：16个➢主要技术参数：◆工作电压：AC（220±20%）V、50Hz±2Hz◆工作电流：20A◆驱动能力：5A/AC220V/路◆绝缘等级：不低于10MΩ(不包含避雷器)◆耐压等级：1500V AC 50Hz◆工作环境温度：-40℃～+55℃◆工作环境相对湿度：20～95%1.3、架构详述信号机采用分布式多模块架构，基本配置包括主灯控模块、液晶显示模块、综合控制模块、车检模块、3个辅灯控模块，各模块运算核心采用ARM芯片，主频72MHz。
本地配置240×128点阵LCD终端显示信号机各项参数与状态，配置4×6键盘输入设备，操控设置信号机。
➢模块MCU：ARM芯片×6片➢终端：240×128点阵LCD ×1➢输入输出：10/100Mps 以太网接口×1、RS232 ×4、4×6键盘×1、3×4键遥控×1、点动开关×1、点动按钮×1、车检感应器接口×32个、灯组接口×32组信号机主机信号机前面板信号机后面板信号机侧面板图1-1：主机外观系统架构图图1-2：系统模块图本地人机交互界面模块主要特性：240×128点阵LCD、4×6键盘，汉字菜单显示各项参数与信号机实时运行状态，键盘全操控修改及浏览信号机参数。
模块功能：显示信号机当前运行状态，信号机运行参数。
存储显示信号机运行日志、故障日志。
配置信号机参数，手动回传各节点参数。
模块接口：内部模块数据接口。
图1-3：液晶与键盘灯组驱动模块模块主要特性：灯组驱动模块分为两个部分，一、控制部分，控制部分有主从角色分配，分为主灯控与辅灯控。
在一个独立信号机中仅能且必须有一个主灯控，可以配置0~3个辅灯控。
每个灯控可独立控制8个通道。
二、驱动与检测部分，每个驱动有两组红、黄、绿信号输出，且可以独立并灵活配置与任一控制部分下。
模块功能：驱动模块根据数据接口（总线接口）接收到的数据或指令完成控制输出，并对输出的电压、电流检测，上报运行结果，运行状态。
模块接口：内部模块数据接口；灯组驱动接口。
DJX-120W驱动检测单元模块前面板-灯组驱动状态监控区图1-4：灯组驱动模块车检模块模块主要特性：车检模块分为两个部分，一、控制部分，控制驱动与检测部分，智能处理上报检测数据、检测器状态。
二、驱动与检测部分，驱动车检感应线圈，检测线圈工作状态。
模块功能：车检模块根据数据接口（总线接口）接收到的配置，完成控制输出、检测数据上报，车检线圈状态等。
单个驱动部分有四路车检器状态。
结合车检器单元前面板上的LED 指示灯可以观察每路车检器的工作状态及其是否有故障。
每个车检器模块对应车检器单元前面板上的5个LED指示灯。
当有车经过某一路线圈时对应的LED指示灯就会被点亮同时故障检测指示灯也会被点亮。
当没有车经过时对应每个通道的LED指示灯熄灭，同时故障检测指示灯也处于熄灭状态。
当车检器模块有故障时，故障检测指示灯常亮。
模块接口：内部模块数据接口；车检线圈驱动接口。
DJX-120W车辆检测单元模块前面板-车检器状态监控区模块后面板-线圈型车检器接入端子图1-5：车检模块综合与独立黄闪器模块模块主要特性：信号机控制系统出现严重故障不能控制灯色时独立黄闪器将会启动，抑或手动打开黄闪器开关，使灯组黄闪。
综合模块是信号机与外部设备主要通讯接口及机内环境状态实时管理。
模块功能：黄闪器其主要作用是在信号机出现不可恢复的故障时，切断信号灯的红灯、绿灯电源，同时黄灯闪烁。
综合模块是管理各类外部设备、外部通讯等综合事务处理模块。
主要职责有监控主机运行环境、上位机通讯、各类手动装置产生的信号接受与处理，如点动控制、行人按钮、遥控接收器等。
模块接口：内部模块数据接口；四个EIA-RS-232C(DB-9)接口；一个10/100-T Ethernet 以太网接口；综合控制采用DB15连接器接入遥控器信号；综合控制辅助接口DB25：包括8路行人、2路机柜门开关信号、手动开关信号、点动开关信号、6路备用信号。
黄灯火线进线黄灯火线出线红灯火线进线红灯火线出线绿灯火线进线绿灯火线出线黄灯火线进线黄灯火线出线公共火线排风火线加热火线备用备用备用备用备用备用备用串口3串口2串口1遥控串口1以太网行人过街1行人过街2行人过街4行人过街3行人过街7行人过街8行人过街6行人过街5备用前门报警后门报警手动按钮手动开关备用备用备用备用综合面板-主板与扩展板独立黄闪器图 1-6：综合模块2、安装信号机的安装需要三个步骤，一、应按照设计要求浇注底座、预埋螺栓。
二、安装箱体与底盖。
三、线缆接入固定。
2.1、基座设计与施工图 2-1：基座平面图图2-2：基座侧剖图➢基座技术要求：1.尺寸公差IT122.混凝土浇注，养生7-8天3.浇注混凝土前应先做接地线（网），接地电阻小于4欧姆当接地电阻不满足以上要求是，应采取延长预埋地网的方法解决。
4.延长预埋地网时，插钎间距不小于5米。
预埋地线（网）各部件应采用电焊连接，焊接处做防腐、密封处理5.各下线管采用半硬塑料管（白龙管），管径、管数量、预埋位置根据现场要求选择，管径原则不应小于2英寸，弯曲半径不应小于国家施工标准要求。
➢基座施工要求：在基础施工前应按以下要求进行检查：1.检查基础位置。
基础位置处地下不应有上下水、煤气、供暖等管道，电力、通讯、光纤等线路通过，如有以上管线通过时，应争取按前端立杆位置的最低要求重新定位，仍不能避开时，要会同相关管理部门协商解决。
定位机柜基础时，还要注意机柜的前后门位置0.7m内不许有障碍物阻挡。
2.测量基础位置处的可施工尺寸，看是否能够满足基础尺寸的最低要求。
3.严格按基础施工图或基础变更方案挖掘。
要把挖出的步道砖或绿化草坪保存好，留待以后恢复用；不要碰破地下管线及设施；如挖掘过程中遇有障碍物，要及时通知施工监理解决。
4.需在机柜基础下按施工图要求埋设地线，要求由接地母线引出的镀锌扁钢由机柜基础中心从下至上垂直引出，扁钢高出基础0.2～0.3m。
扁钢与接地母线连接处需焊接牢固，并用环氧树脂处理焊接处以防止被锈化腐蚀。
5.下地笼时，要把地笼安放在基础的中心位置，要求地笼主筋与地面垂直，地笼钢挡板平直无变形且上表面与步道砖上表面或地面平齐并保持水平；机柜地笼安放时，应使其前、后边与车道平行；外地笼安放必须采取固定措施，使其牢固保持原位置不变，即使受力后也要迅速恢复原样；需对地笼钢挡板上的主筋螺纹采取保护措施，防止磕碰或粘上泥浆。
6.基础内下线管的安放可与地笼安放同步或稍后进行，要求如下：下线管的尺寸、数量及走线方向要事先规划好，留有余量；管内洁净不准有异物、毛刺，管头切口平直、整齐，管弯曲处无变形、压扁现象；下线管弯曲半径需大于下线管直径的15倍。
7.基础浇注用水泥混凝土砂浆应使用现搅拌的C30以上规格产品，浇注时应符合国家相关标准、规范的要求。
浇注时应时刻注意地笼的位置情况，要多用水平尺测量地笼钢板平面，并调节使其保持水平。
8.基础养生时间需根据所采用的水泥混凝土砂浆性能要求执行，养生期间要做好现场的保护工作，头两天多用水平尺检验。
9.基础挖掘产生的残土、碎石等，在下线管敷设完毕和基础养生完毕后，要尽量回填并夯实，如有绿化带或步道砖等市政设施，必须尽量恢复原状。
10.恢复基础及下线管剩余的残土、废料等，现场人员必须依照当地的管理要求予以妥善处理。
11.机柜防尘要求：所有管道与机柜交接处应做好防尘密封处理。
既要保证管道与机柜间连接牢固，又不能使灰尘进入。
12.管道的防鼠要求：各地埋管道，当管道内径超过1英寸（φ25mm）时，必须在每根管道的两端添加填充物以防止老鼠进入，又要保证填充物可以人为的顺利取出，以备将来维护或更换线路。
2.2、信号机安装图2-2：基座侧剖图➢箱体安装要求：1.预埋螺栓固定箱体。
注意地脚螺栓的高度，不应超过90mm。
2.线缆穿入，并覆盖密封胶皮。
3.安装箱体底盖。
2.3、线缆接入➢前端接线施工要求：1.从横臂杆出线孔分别向各信号灯出线孔穿一组线，每组线由4芯信号线组成。
分别是信号灯组红灯的火线、黄灯的火线、绿灯的火线、公共零线。
线的粗细由信号灯的负载而定。
需在出线孔处分别与相应预留线汇头，汇头处需做好绝缘、防水、防潮、抗老化等保护措施。
下表给出了导线截面积和额定电流之间的关系。
压到接线端子上。
➢主机柜接线施工：1.把接地镀锌扁钢通过铜辫子（两端需压接铜线鼻子）连接到主机柜接地螺栓上。
