CFG桩施工工艺标准

水泥粉煤灰碎石桩（CFG桩）1、适用范围水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。

2、基本规定2.1 工艺规定2.2.1长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、人工填土地基;2.2.2泥浆护壁钻孔灌注成桩，适用于粘性土、粉土、砂土、人工填土、碎石(砾)石土及风化岩层分布的地基;2.2.3长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地;2.2.4沉管灌注成桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。

2.2施工基本规定2.2.1施工时应按设计配比配置混合料，投入搅拌机加水量由混合料塌落度控制，长螺旋钻孔管内泵压混合料成桩施工的塌落度以为180-200mm，沉管灌注成桩施工的塌落度宜为30-50mm,成桩后桩顶浮浆厚度不宜超过200mm;2.2.2长螺旋钻孔管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应同拔管速度相配合，以保证管内有一定高度的混合料，遇到饱和砂土或饱和粉土层，不得停泵待料;沉管灌注成桩施工拔管速度应按均匀线速度控制，拔管线速度应控制在1.2-1.5m/min左右，如遇淤泥或淤泥质土，拔管速度可适当放慢;2.2.3施工时，桩顶标高应高出设计桩顶标高，高出长度应根据桩距、布桩形式、现场地质条件和成桩顺序等综合确定，一般不应小于0.5m;2.2.4成桩过程中，抽样做混合料试块，每台机械一天应做一组(3块)试块(边长为150mm的立方体)，标准养护28d,测定其抗压强度。

2.2.5沉管灌注成桩施工过程中应观测新施工桩对已施工桩的影响，当发现桩断裂并脱开时，必须对工程桩逐桩静压，静压时间一般为3min，静压荷载以保证使断桩接起来为准。

2.2.6复合地基的基坑可采用人工或机械、人工联合开挖。

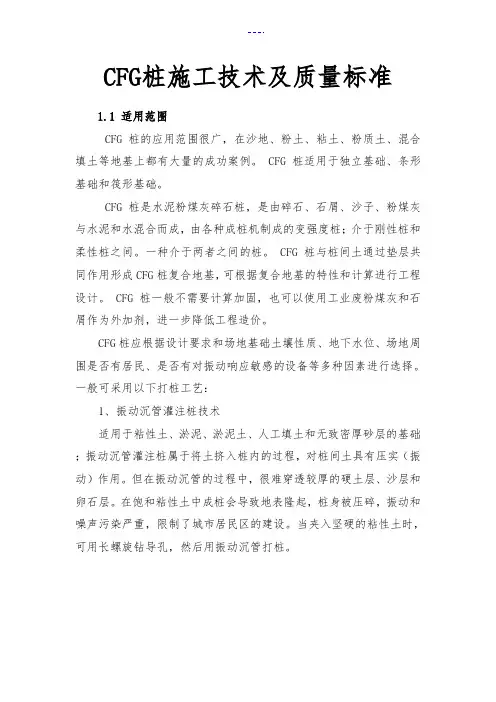

CFG桩施工技术及质量标准1.1 适用范围CFG桩的应用范围很广，在沙地、粉土、粘土、粉质土、混合填土等地基上都有大量的成功案例。

CFG桩适用于独立基础、条形基础和筏形基础。

CFG桩是水泥粉煤灰碎石桩，是由碎石、石屑、沙子、粉煤灰与水泥和水混合而成，由各种成桩机制成的变强度桩；介于刚性桩和柔性桩之间。

一种介于两者之间的桩。

CFG桩与桩间土通过垫层共同作用形成CFG桩复合地基，可根据复合地基的特性和计算进行工程设计。

CFG桩一般不需要计算加固，也可以使用工业废粉煤灰和石屑作为外加剂，进一步降低工程造价。

CFG桩应根据设计要求和场地基础土壤性质、地下水位、场地周围是否有居民、是否有对振动响应敏感的设备等多种因素进行选择。

一般可采用以下打桩工艺：1、振动沉管灌注桩技术适用于粘性土、淤泥、淤泥土、人工填土和无致密厚砂层的基础；振动沉管灌注桩属于将土挤入桩内的过程，对桩间土具有压实（振动）作用。

但在振动沉管的过程中，很难穿透较厚的硬土层、沙层和卵石层。

在饱和粘性土中成桩会导致地表隆起，桩身被压碎，振动和噪声污染严重，限制了城市居民区的建设。

当夹入坚硬的粘性土时，可用长螺旋钻导孔，然后用振动沉管打桩。

（振动沉管浇注桩技术）2、长螺旋钻孔铸造工艺长螺旋钻孔桩适用于地下水位以上中等密度的粘土、淤泥土、平原填土和沙土。

噪音，无泥浆污染等，但要求桩长范围内无地下水，以保证成孔时不塌孔。

（长螺旋钻孔灌注桩技术）3、长螺旋钻孔成桩技术与管内泵压混合长螺旋钻抽管内混料打桩技术是近年来在我国广泛应用的一项新技术。

具有污染小、施工效率高、质量易控制等特点。

4、泥浆护墙钻孔灌注桩适用于有粘土、粉砂、砂土、人工填土、砾（砾）土、风化岩层的地基，以及对振动和噪声有严格要求的场地。

这种方法钻孔速度较快，但泥浆对场地污染严重，影响后续钻孔施工，而且孔底泥沙大，往往影响桩的质量。

1.2 工艺流程1.3 施工技术（本节重点介绍长螺旋钻打桩技术案例）1. 衡量和回报施工前，根据释放的外墙轴线，用钢钻将四个交点打入地下，并根据桩位布置图统一测量并释放桩位线。

CFG桩施工工艺流程和技术要求CFG桩施工采用长螺旋钻孔、管内泵压混合料的施工工艺施工顺序为：测放桩位→钻机就位→桩位和垂直度检查→钻机成孔→泵送混合料→成桩→桩间土开挖→截桩→余土外运→铺褥垫层。

CFG桩施工完成后采用人工结合小型机械清除桩间土。

人工凿除保护桩头。

复合地基检测完成后施工褥垫层。

采用CFG桩的有5#楼和7#楼，其中5#楼采用柱锤冲扩碎石水泥土桩+CFG桩的综合处理方案，先行施工碎石桩，待碎石桩施工完毕后再行施工CFG桩。

1工前准备a.、人员机械进场，按甲方的施工现场总体平面布置要求，接入水、电源点，同时选择桩机和高压输送砼泵的摆放位置，进行设备的安装、调试工作。

b、派出施工人员根据图纸要求进行轴线及桩位的测放工作。

c、施工设备安装调试完毕后，对技术工人进行技术交底，按设计要求及施工工艺参数进行打桩工作。

3 CFG桩剖面示意图2 施工工艺CFG桩施工工艺流程图4 CFG桩技术要求1.施工准备①正式进场前应对整套施工设备进行检查，保证设备状态良好，禁止带故障设备进场，进场前作好与CFG桩施工相关的水、电管线布置工作,保证进场后可立即投入施工。

施工现场内道路应符合设备运输车辆的行驶要求，保证运输安全。

②设备组装时应设立隔离区，专人指挥，严格按程序组装，非安装人员不得在组装区域内，以杜绝安全事故。

③安排材料进场，按要求进行材料复检。

④开工前进行质量、安全技术交底，并填写《技术交底记录》表C2-1。

2.定位放线总包提供建筑物定位轴线后，双方应共同进行核查，双方在《交接检查记录》表C5－4上签字确认。

根据总包或业主单位提供的建筑物定位轴线，由专职测量人员按CFG桩平面图准确无误地将CFG桩桩位放样到现场。

现场桩位放样采用插木制短棍加白灰点作为CFG桩桩位标识。

桩位放样允许误差：20mm。

桩位放样后经自检无误，填写《楼层平面放线记录》表C3－3和《施工测量放线报验表》表B2－2。

经总包单位、监理单位及设计人员共同检验桩位合格并签字，可进行下道工序。

水泥粉煤灰碎石桩（CFG桩）施工工艺标准1适用范围本标准适用于建筑工程地基加固采用水泥粉煤灰碎石桩（CFG桩）施工。

2施工准备2.1材料2.1.1水泥：一般采用强度等级为32.5及其以上的普通硅酸盐水泥。

水泥进场时应有出厂合格证，并有现场复验报告。

2.1.2粉煤灰：一般采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰；粉煤灰进场时应有出厂合格证，并有现场复验报告。

2.1.3石子：一般采用粒径为20～50mm的坚硬碎石或卵石，含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。

2.1.4石屑：一般采用粒径为2.5～5mm，含泥量不大于3%，质量符合设计要求。

2.1.5砂：宜采用中砂或粗砂，含泥量不大于5%。

2.1.6外加剂：根据施工需要通过试验确定。

2.2机具设备2.2.1长螺旋钻机：常用长螺旋钻机的钻孔直径为300～800mm，钻孔深度8～27.5m。

2.2.2振动沉管机：激振力74kN以上，允许加压力60kN以上。

2.2.3洛阳铲：选用直径多为110～130mm。

2.2.4辅助设施与机具2.2.4.1强制式搅拌机、高压混凝土泵、混凝土泵管、振捣器、材料秤、机动翻斗车、小推车、重锤等。

2.2.4.2水准仪、经纬仪、测绳、钢尺等检测工具。

2.3作业条件2.3.1施工场地达到“三通一平”，对软弱地面进行碾压或夯实处理。

2.3.2施工范围内的地上、地下障碍物应清理或改移完毕，对不能改移的障碍物必须进行标识，并有技术保护措施。

2.4技术准备2.4.1收集场地工程地质、水文地质资料，编制水泥粉煤灰碎石桩施工方案并经审批，对操作人员进行技术交底。

2.4.2测设建筑场地水准控制点和建筑物轴线桩，测放桩位并做好标记。

2.4.3对材料进行复试、试配。

2.4.4试桩，以复核地质资料以及设备、工艺是否适宜。

3操作工艺3.1工艺流程3.1.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩工艺流程3.1.2长螺旋钻孔、管内泵压混合料成桩工艺流程3.1.3振动沉管灌注成桩工艺流程3.2操作方法3.2.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩操作方法3.2.1.1定桩位：放桩位后应用钢钎打入地下200mm，灌入白灰做标记，经建设单位和监理验收。

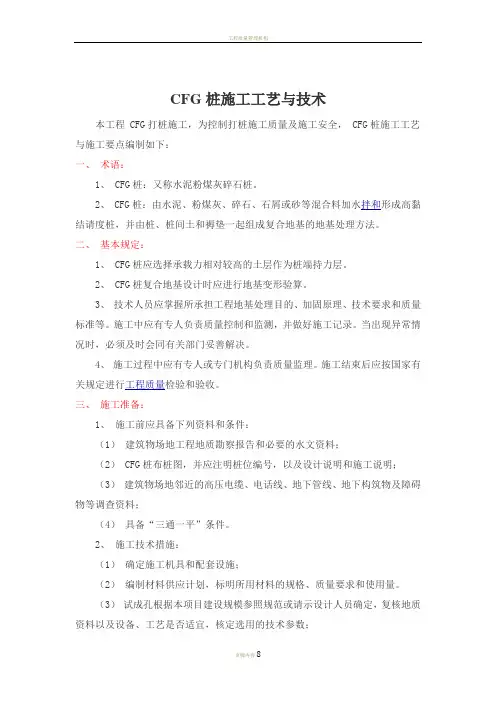

CFG桩施工工艺与技术本工程 CFG打桩施工，为控制打桩施工质量及施工安全， CFG桩施工工艺与施工要点编制如下：一、术语：1、 CFG桩：又称水泥粉煤灰碎石桩。

2、 CFG桩：由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成高黏结请度桩，并由桩、桩间土和褥垫一起组成复合地基的地基处理方法。

二、基本规定：1、 CFG桩应选择承载力相对较高的土层作为桩端持力层。

2、 CFG桩复合地基设计时应进行地基变形验算。

3、技术人员应掌握所承担工程地基处理目的、加固原理、技术要求和质量标准等。

施工中应有专人负责质量控制和监测，并做好施工记录。

当出现异常情况时，必须及时会同有关部门妥善解决。

4、施工过程中应有专人或专门机构负责质量监理。

施工结束后应按国家有关规定进行工程质量检验和验收。

三、施工准备：1、施工前应具备下列资料和条件：（1）建筑物场地工程地质勘察报告和必要的水文资料；（2） CFG桩布桩图，并应注明桩位编号，以及设计说明和施工说明；（3）建筑物场地邻近的高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料；（4）具备“三通一平”条件。

2、施工技术措施：（1）确定施工机具和配套设施；（2）编制材料供应计划，标明所用材料的规格、质量要求和使用量。

（3）试成孔根据本项目建设规模参照规范或请示设计人员确定，复核地质资料以及设备、工艺是否适宜，核定选用的技术参数；（4）按施工平面图放好桩位；（5）确定施打顺序及桩机行走路线；（6）施工前，必须放好桩位、CFG桩的轴线定位及测量基线，并由监理、业主复查；（7）在施工机具上做好进尺标志。

3、主要机具设备：长螺旋钻机；4、螺旋钻机就位：（1）设备就位前结合工程设计图及CFG桩设计图根据轴线、打桩的位置仔细复核需施工的桩位，保证桩位准确；（2）设备就位后，用钻机塔身前后和左右的垂直标杆检查导杆，校正位置，使钻杆垂直对准桩位中心，确保CFG桩垂直允许偏差不大于1％，桩位容许偏差不大于桩直径的0.4倍。

CFG桩施工方法及工艺CFG桩施工方法及工艺又称灌注桩施工方法及工艺，是一种常用的地基处理方法。

它是将浆液注入预钻孔中，形成一根钢筋与混凝土组合的桩身。

CFG桩施工包括钻孔、保护套管、注浆、插入钢筋、养护等环节。

下面详细介绍CFG桩施工方法及工艺的各个步骤。

第一步，钻孔。

首先确定钻孔位置和孔径，然后用钻孔机将预设计孔径的孔洞钻入地面。

钻孔时需注意控制孔径和垂直度，确保桩孔符合设计要求。

第二步，保护套管。

在钻孔过程中，要用套管保护孔洞，以防止孔洞坍塌。

套管一般采用钢管或聚乙烯管，根据设计要求选择合适的套管材料和尺寸。

套管要嵌入孔洞的稳定土层中，并通过钻进的方式固定在地面下。

第三步，注浆。

注浆也是CFG桩施工的重要环节。

注浆液一般由水泥、水和外加剂按一定比例调配而成，具有较高的流动度和延展性。

注浆过程中要注意控制注浆压力和注浆速度，确保注浆液充分填充孔洞并与土层紧密结合。

第四步，插入钢筋。

注浆结束后，要立即在孔洞内插入预埋的纵向钢筋。

钢筋的材质和直径应符合设计要求，钢筋的长度要留足，以保证与上部结构的连接强度。

第五步，养护。

CFG桩施工完成后，需要进行养护。

养护期间要给予充分的浇水和保护，以确保混凝土的强度和耐久性。

上述是CFG桩施工的基本步骤和工艺。

具体施工中还需注意以下几点。

首先，施工要根据设计要求严格控制孔径和垂直度，以保证桩孔的质量。

其次，注浆液要按比例调配，控制注浆压力和速度，确保注浆液能充分填充孔洞。

此外，要注意钢筋的质量和预埋长度，确保钢筋与上部结构的连接强度。

最后，施工完毕后要进行充分的养护，保证混凝土的强度和耐久性。

总之，CFG桩施工方法及工艺在地基处理中具有重要的作用。

只有掌握了正确的施工方法和工艺，才能保证桩孔的质量和稳定性，为上部结构的安全运行提供保障。

因此，在实际施工中，要严格按照设计要求和施工规范进行操作，确保施工质量和工期。

CFG桩施工方法及工艺桩施工是指在土壤中向下钻孔、冲击或挖掘形成孔洞，再通过排除孔洞中的地层松散物或填充材料，使其达到设计要求。

在建筑工程中，桩施工常用于基础中，以增加地基的稳定性和承载能力。

下面将介绍桩施工的常用方法及工艺。

1.钻孔桩施工方法及工艺：钻孔桩是一种通过钻机将土壤逐层钻孔并在钻孔完成后灌入混凝土的方法。

其施工方法及工艺主要包括以下步骤：（1）确定钻孔桩的位置和孔径，并划定施工范围。

（2）在钻桩机上安装好合适的钻具，开始钻孔作业。

在钻孔过程中，需要根据土层的情况进行适当的处理，比如使用套管保护弱土层。

（3）钻孔完成后，清理孔底松土，使其达到设计要求。

可以采用水冲洗、空气冲洗等方法进行清理。

（4）根据设计要求，灌注混凝土到孔洞中，并同时进行振捣以排除孔洞中的气泡和空隙。

（5）混凝土凝固后，去除上部多余的混凝土，并进行养护。

2.冲击桩施工方法及工艺：冲击桩是一种通过冲击设备将预制挡板或锥形桩头等钢质构件直接锤入土壤中的方法。

其施工方法及工艺主要包括以下步骤：（1）确定冲击桩的位置和尺寸，并进行竖向布置以保证承载力和稳定性。

（2）在工地上安装好合适的冲击设备，并进行调试和测试。

（3）将预制挡板或锥形桩头等钢质构件置于冲击设备上，并对其进行调整和固定。

（4）将冲击设备对准施工位置，开始冲击作业。

冲击过程需要控制冲击力、冲击频率和冲击次数等参数，以保证钢质构件能够顺利锤入土壤中。

（5）冲击完成后，对冲击桩进行检查，如果有偏斜或损坏等情况，需进行修复或更换。

（6）如果需要，则对冲击桩进行混凝土充填处理。

3.挖孔灌注桩施工方法及工艺：挖孔灌注桩是一种通过挖机挖孔并在挖孔完成后灌注混凝土的方法。

其施工方法及工艺主要包括以下步骤：（1）确定挖孔灌注桩的位置和孔径，并划定施工范围。

（2）在挖机上安装好合适的挖斗和挖掘装置，开始挖孔作业。

在挖孔过程中，需要注意土体的稳定性，以及在软土层或水域等特殊情况下采取相应的支护措施。

CFG 桩施工方法及工艺我部所施工的CFG 桩工程拟承受振动沉管法进展施工。

即先沉管至设计标高后再在管内注入混合料，要求边填边振，然后振动拔管成桩，最终在桩顶铺设碎石垫层和土工格栅。

打桩设备承受DZ40 和DZ60 振动沉拔桩锤，配履带式悬挂式桩架。

振动沉管灌注成桩，适用于无坚硬土层和密实砂层的地质条件，较原设计的长螺旋钻孔泵压混合料成桩的不同之处在于：有其振动噪音限制不很严格，而且振动沉管打桩机的施工效率高、造价比较合理。

第1章施工现场首先做好“三通一当地表土强度较低时，要先铺设适当厚度的砂垫层，以利重型施工机械通行。

第2章设编号施工中为了避开漏桩，打桩前先按桩位预埋桩尖，并在桩尖上编号。

第3章混合料的配比施工时，混合料的配比对桩的质量有很大的影响，一般状况下，不同成桩方法对配比的要求也不一样。

本工程承受单管振动沉管法重复压拔管成桩，施工时先进展试验选择最正确配比，每盘料搅拌时间不少于2min，坍落度掌握在3~5cm。

第4章成桩试验施工前要进展成桩试验，试验数量7~9 根，如不能满足设计要求，应调整桩间距、填料量等施工参数，重试验或修改施工工艺设计。

第5章成桩工艺成桩工艺挨次为：桩管垂直就位，闭合桩靴；将桩管沉入地基土中到达设计深度；按设计规定的混合料量向桩管内投入混合料；边振动边拔管，拔管高度由设计确定；边振动边向下压管〔沉管〕，下压的高度由设计和试验确定；停顿拔管，连续振动，停拔时间长短依据规定要求；重复拔压，直至桩管拔出地面。

具体的工艺和质量掌握要求如下：第6章沉管桩机就位须平坦、稳固、调整沉管与地面垂直，确保垂直度偏差不大于1%。

假设承受预制钢筋砼桩尖，需埋入地表以下300mm 左右。

启动马达，开头沉管，沉管过程中留意调整桩机的稳定，严禁倾斜和错位。

沉管过程中做好记录。

激振电流每沉1 m 记录一次，对土层变化处应特别说明，直到沉管至设计标高。

第7章投料在沉管过程中可用料斗进展空中投料。

施工工序（一）CFG桩施工时采用振动沉管打桩机，其成桩工艺如下：1、钻机进入现场，根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。

2、桩机就位调整沉管与地面垂直，确保垂直度偏差不大于1%。

安装桩尖，若采用预制钢筋混凝土桩尖，需埋入地表以下300㎜左右。

3、启动马达，沉管到预定高度，停机。

沉管过程序中注意调整桩机的稳定，防止倾斜与错位；4、沉管过程中须做好记录。

激振电流每沉一米记录一次，对土层变化处应作特别说明。

桩底标高采用“抬脚”与设计桩长双控制，当未达到设计桩长度就“抬脚”时，应停止沉管。

若达到设计桩长还未“抬脚”，则需继续沉管，桩长需大于设计桩长2米后，即停止沉管。

桩顶位置采用标高控制。

5、停机后立即向管内投料，直到管内混合料面与钢管料口平齐。

混合料严格按照设计配比经搅拌机加水拌和，搅拌时间不得少1分钟，如粉煤灰用量较多时，搅拌时间还应适当加长。

加水量由混合料的坍落度控制，一般坍落度控制在3～5㎝，以4㎝为佳，加水量约为混合料总重的8.7。

拌和碎石和砂的杂质含量不大于5%。

成桩后桩顶浮浆厚度一般不超过200㎜。

6、当混合料加至与钢管投料口平齐后，开动电动机，沉管原地留振10S左右，然后边振动边拔管。

拔管速度按均匀线速度控制，一般在1.2～1.5米/min，如遇淤泥或淤泥质土，拔管速度可适当放慢。

拔管过程中不允许反插。

如上料量不足，须在拔管过程中进行孔中投料，以保证成桩桩顶标高满足设计要求。

当桩管拔出地面确认成桩符合设计要求后，用粒状材料或湿枯土封顶，然后移机继续下一根施工。

7、CFG桩施工完毕后，在桩顶铺设一层30㎝的褥垫层。

在褥垫层上要加铺一层钢塑土工格栅。

褥垫层材料采用级配碎石，其最大粒径不超过30㎜，不得含植物残体、垃圾等杂质。

褥垫层虚铺厚度为35㎝左右，虚铺宜采用静力压实，在桩间土含水量不大时亦可夯实。

桩间土含水量较高时，特别是高灵敏度土，要注意监测施工扰动对桩间土的影响，以避免产生橡皮土。
