断路器型号说明

断路器型号大全断路器是一种用于保护电气线路免受过载和短路的装置。

它在电路中起着非常重要的作用，因此选择适合的断路器型号对于电气设备的安全运行至关重要。

在市面上有各种不同型号的断路器，每种型号都有其特定的用途和特点。

本文将为大家介绍一些常见的断路器型号，帮助大家更好地了解并选择适合自己需求的断路器。

1. 型号A，这种型号的断路器适用于家庭用电和小型商用建筑。

它具有小巧的外形和灵活的安装方式，能够有效地保护电路免受过载和短路的影响。

同时，型号A的断路器还具有过载保护和漏电保护的功能，能够及时切断电路，保障用电安全。

2. 型号B，型号B的断路器适用于一般工业用电和商用建筑。

它具有较大的额定电流和短路保护能力，能够更好地适应工业用电的需求。

同时，型号B的断路器还具有远程控制和故障显示功能，能够及时发现并排除电路故障，提高设备的可靠性。

3. 型号C，这种型号的断路器适用于大型工业用电和特殊环境下的电气设备。

它具有非常高的短路保护能力和耐久性，能够在恶劣的工作环境下长时间稳定运行。

同时，型号C的断路器还具有智能监控和故障诊断功能，能够实现对电气设备的远程监控和管理。

4. 型号D，型号D的断路器适用于特殊行业和高端设备的电气保护。

它具有超强的短路保护能力和精密的故障诊断功能，能够满足高端设备对电气保护的严格要求。

同时，型号D的断路器还具有远程通信和数据存储功能，能够实现对电气设备运行状态的实时监测和记录。

以上就是一些常见的断路器型号，每种型号都有其特定的用途和特点。

在选择断路器时，我们需要根据实际需求和电气设备的特点来进行合理的选择，以确保电路的安全运行。

希望本文能够帮助大家更好地了解和选择适合自己需求的断路器型号。

断路器型号及含义1. 引言断路器是一种用于保护电路免受过电流和短路等故障的装置。

不同的断路器型号代表着不同的功能和特点。

本文将介绍几种常见的断路器型号及其含义。

2. 型号一：MPCBMPCB（Motor Protection Circuit Breaker）是一种专门用于保护电动机的断路器。

它能够监测电动机的运行状态，并在发生过电流、过载、短路等故障时迅速切断电路，从而保护电动机免受损坏。

MPCB常用于工业领域的电机控制系统。

3. 型号二：GFCIGFCI（Ground Fault Circuit Interrupter）是一种用于人身安全保护的断路器。

它能够检测到电流通过人体而造成的接地故障，如触电、电击等，并在毫秒级别内切断电路，以防止人员受到电击。

GFCI广泛应用于浴室、厨房、地下室等潮湿环境，以保护使用电器的人员安全。

4. 型号三：RCCBRCCB（Residual Current Circuit Breaker）是一种用于检测和切断电路中的残余电流的断路器。

当电路中的电流发生泄漏或接地故障时，RCCB能够迅速检测到残余电流的存在，并切断电路，从而保护人员和设备的安全。

RCCB常用于家庭和商业建筑中，以提供额外的电气安全保护。

5. 型号四：MCBMCB（Miniature Circuit Breaker）是一种小型断路器，广泛应用于低电压电气系统中。

MCB具有快速切断电路的能力，并可多次使用。

它可以在发生过载、短路等故障时迅速切断电路，从而保护电气设备和电路免受损坏。

MCB常用于住宅、商业和工业建筑的电气系统中。

6. 型号五：ACBACB（Air Circuit Breaker）是一种空气断路器，主要用于高压交流电路中。

ACB能够在发生故障时，快速切断电路，并保持可靠的断电能力。

ACB具有过载保护、短路保护和地震保护等功能，广泛应用于发电厂、工矿企业等高压电气设备的保护。

7. 型号六：MCCBMCCB（Molded Case Circuit Breaker）是一种模块化断路器，常用于低压电气系统中。

DW16系列万能式断路器(以下简称断路器)为交流50Hz，额定工作电流200A至4000A，额定工作电压为400V，主要用于配电网络中，用来分配电能，保护线路和电源设备的过载、欠电压、短路。

在正常条件下，可作为线路的不频繁转换之用。

符合标准：GB /T 14048.2、IEC 60947-2。

1 适用范围DW16 系列万能式断路器DW 16-□壳架等级额定电流 设计代号 万能式断路器3.1 周围空气温度：3.1.1 上限值不超过+40℃；3.1.2 下限值不低于-5℃；3.1.3 24h内的平均值不超过+35℃。

3.2 海拔：安装地点的海拔不超过2000m。

3.3 安装类别：断路器安装类别Ⅳ，辅助电路安装类别除欠电压脱扣线圈与断路器相同外其余为Ⅲ。

3.4 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%。

同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

3.5 污染等级：3级。

3.6 断路器安装的垂直倾斜度不超过5 。

4.1 断路器的额定电流(见表1)。

4.2 断路器的额定绝缘电压，额定工作电压和额定短路分断能力(见表2)注：分子为Icu，分母为Ics。

4.3 附件的额定电压(见表3)。

4.4 辅助触头：4.4.1 辅助触头约定发热电流为6A，额定控制容量交流300VA，直流为60W。

4.4.2 辅助触头为电气上不可分开，通常为五常开五常闭或三常开三常闭，默认时提供三 开三闭；如需要还可有其它组合方式。

2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能。

表1表2注：附件额定控制电源电压(Us)、额定工作电压(Ue)。

表45.1 型式和分类：5.1.1 按用途分：配电用；5.1.2 按传动装置分：a.手柄直接传动(Inm≤2000A)；b.杠杆传动(Inm≤2000A)；c.电动机传动(Inm>630A)。

.常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10 系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。

主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a 。

一般作为配电用，额定电流200a和400y型的断路器亦可作为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

四极断路器主要用于交流50hz、额定电压400v及以下，额定电流100至630a三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。

配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。

DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a 的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。

低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类,目前我国万能式断路器主要生产有DWI5、DWI6、DWI7ME 、DW45等系列,塑壳断路器主要生产有DZ20、CMI、TM30等系列;断路器都是由本体和附件组成;举例：HUM18-63C32/1HU-----企业代号环宇M18---产品型号63-----壳架等级C------使用类别:照明电路或者一般电路32-----额定电流1-------1P1极断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流A；“/3”-3极;1由线路的计算电流来决定断路器的额定电流；大概有99%的设计者做到了这一条;2断路器的短路整定电流应躲过线路的正常工作启动电流;大概有30%的设计者注意到了这一条;3按线路的最大短路电流来校验低压断路器的分断能力；大概有10%的设计者注意到了这一条;4按照线路的最小短路电流来校验断路器动作的灵敏性,即线路最小短路电流应不小于断路器短路整定电流的倍；大概有5%的设计者注意到了这一条;5按照线路上的短路冲击电流即短路全电流最大瞬时值来校验断路器的额定短路接通能力最大电流预期峰值,即后者应大于前者;高压断路器型号,断路器型号大全,断路器型号一览表我国断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成;其代表意义为：ABC-DE/F-GA—产品名称,用下列字母表示：S—少油断路器D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器;C—磁吹断路器;B—使用环境：N—户内;W—户外;C—设计系列顺序号：以数字1、2、3……表示;D—额定电压,KV;E—其它补充工作特性标志：G—改进型F—分相操作D带有电碰操动机构F—额定电流,A;G—额定开断电流,KA;;低压断路器：DW10系列框架式自动开关;DW X15、DWX15C系列万能式限流断路器;DW17ME系列万能式断路器;DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器;高压断路器：DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器;LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产,但还有在装的在用;2、外国引进、合资型号等未列入;补充：隔离开关表示一、GW-110IIIW-630、G------隔离开关W------户外使用适用于额定电压为110KV的系统中Ⅲ-------Ⅲ型设计序号630---------适用于额定电流在630A以下的系统中二、GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中三、SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关说完一些关于断路器型号数字字母的意义,下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自至50a的电路中;保护电动机用断路器用来保护电动机的过载和短路,配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用,亦可分别作为电动机不频繁起动及线路的不频繁转换之用;DZ10 系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路,以及在正常工作条件下不频繁分断和接通线路之用;DZ12系列塑料外壳式断路器,体积小巧,结构新颖、性能优良可靠;主要装在照明配电箱中,用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v,三舷00v及以下的照明线路中,作为线路的过载,短路保护以及在正常情况下作为线路的不频繁转换之用;DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a100的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用,亦可作为线路的不频繁转换及电动机的不频繁起动之用;DZ20系列塑料外壳式断路器适用于交流50hz,额定绝缘电压660v,额定工作电压380v400v及以下,其额定电流至1250a ;一般作为配电用,额定电流200a和400y型的断路器亦可作为保护电动机用;在正常情况下,断路器可分别作为线路不频繁转换及电动机的不频繁起动之用;四极断路器主要用于交流50hz、额定电压400v及以下,额定电流100至630a三相五线制的系统中,它能保证用户和电源完全断开,确保安全,从而解决其它任何断路器不可克服的中性极电流不为零的弊端;配电用断路器在配电网络中用来分配电能,且可作为线路及电源设备的过载、短路和欠电压保护;保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护;DZ47系列小型断路器主要适用于交流50hz/60hz,额定工作电压为240v/415v及以下,额定电流至60a的电路中,该断路器主要用于现代建筑物的电气线路及设备的过载,短路保护,亦适用于线路的不频繁操作及隔离;SCM1cm1系列断路器适用于交流50hz、60hz、500v及以下的电路中作不频繁转换和电动机不频繁起动之用;断路器具有过载、短路和欠电压保护装置,能保护线路及电源设备不受损坏;本断路可垂直安装、亦可水平安装;DW10系列万能式断路器适用于交流50hz、电压至380v、直流电压至440v的电气线路中,作过载、短路、失压保护以及正常条件下的不频繁转换之用;当三极断路器在直流电路中串联使用时,电压允许提高至440v;DW15 系列万能式空气断路器适用于交流50hz、额定电流至4000a,额定工作电压至1140v壳架等级额定电流630a以下80v壳架等级额定电流1000a及以上的配电网络中,用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用;壳架等级额定电流630a及以下的断路器也能在交流50hz、380v网络中供作电动机的过载、欠电压和短路保护;断路器在正常条件下可作为线路的不频繁转换之用,壳架等级额定电流630a及以下的断路器在正常条件下也可作为电动机的不频繁起动之用;DW17me系列万能式空气断路器适用于交流50hz、电压380v、660v或直流440v,电流至4000a的配电网络,用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下,可作为线路的不频繁转换之用,1250a以下的断路器在交流50hz、电压380v的网络中可用作保护电动机的过载和短路;在正常条件下,还可作为电动机的不频繁起动之用;DZ20l系列漏电断路器是一种电流动作型电子式剩余电流动作保护装置,主要适用于交流50赫兹,额定电压为380伏,额定电流至630a的配电网络中,作为人身触电保护之用,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,并可作为线路的不频繁转换之用;DZL18-20系列家用漏电开关适用于交流50hz、电压为220v、额定电流至20a 的单相电路中作为人身触电保护用,也可作为线路、设备的过载、过压保护及用于防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,当与rl1熔断器串联时,可作短路保护;DZL25系列漏电断路器适用于交流50hz、额定电压至380v,额定电流至200a的电路中,作触电、漏电保护用;并可用来保护线路和电动机的过载及短路以及作为线路的不频繁转换及电动机的不频繁起动之用;H系列塑壳式断路器适用于交流50hz~60hz、额定工作电压至690v、直流250v,额定电流至1200a的配电网络中;用来分配电能和保护线路及民源设备的过载、欠电压和短路,以及在正常条件下作不频繁分断和接通电力线路之用;TO、TG系列断路器适用于额定电流600a及以下,交流50hz、额定工作电压690v 及以下,直流230v及以下一般作配电用,定额电流225a及以下的断路器可分别作为线路和不频繁转换和不频繁转换及电动机的不频繁起动之用;DZ1083ve系列塑料外壳式断路器适用于交流50－60hz,电压至660v,额定电流至63a的电路中;作为电动机的过载、短路保护之用;并可在ac-3负载下,作为起动和分断电动机全压起动器,也可在配电网络中作线路和电源设备的过载和短路保护之用;DZ30dpn、dz30kdpnk、dz23断路器适用于交流５０ｈｚ或６０ｈｚ,额定电压在２２０ｖ的单相住宅线路中,作为漏电保护之用,并对民用电气线路的单相住宅线路中,作为漏电保护之用, 并对民用电气线路的火线同时切断,并在火接反的情况下,仍能对漏电进行保护;电子式漏电过压保护断路器内的滤波装置,能防止瞬时电压照明,其它设备的线路干扰和瞬时电流如容性在在的负载线路引起的误动作脱扣;DZ302dpnl、DZ23l漏电断路器适用于交流50hz或60hz,额定电压在220v的单相住宅线路中,对电气线路的过载和短路进行保护,该产品分断能力高、体积小、宽度为36mm;零、火线同时切断,杜绝了火线、零线接反或零线对地电位造成的人身及火灾危险,是目前民用住宅领域中最理想的配电保护开关;AC30 系列模数化插座是户内安装的模数化终端组合电器的配套电器元件,亦可装于其它成套电器箱内,对用电设备进行接插;DZ47漏电脱扣断路器具有分励脱扣功能,适用于交流50hz或60hz,额定工作电压为230v,额定电流至63a的线路中,对线路进行远距离控制分断或自动信号控制分断,同时对线路起过载和短路保护的作用,也可以作为线路的不频繁操作转换之用;DZ47LE系列漏电断路器适用于交流50hz,额定电压至400v,额定电流至50a的线路中,作漏电保护之用;当有人触电或电路泄漏电流超过规定值时,漏电断路器能在极短的时间内自动切断电源,保障人身安全防止设备因发生泄漏电流造成的事故;漏电断路器具有过载和短路保护功能,可用来保护线路的过载和短路,亦可在正常情况下作为线路的不频繁转换之用;DZ47LE－63系列漏电断路器适用于交流50hz额定电压380v及以下,额定电流至63a的线路中,作漏电保护之用;当有人触电或电路泄漏电流超过规定值时,漏电断路器能在内自动切断电源,保障人身安全和防止设备因发生泄漏电流造成的事故;漏电断路器具有过载和短路保护功能,可用来保护线路的过载和短路,亦可在正常情况下作为线路的不频繁转换之用;电磁式漏电保护开关主要用于交流50hz,电压250v线路的漏电、触电、过载、短路保护,产品具有工作可靠、外型美观、使用方便的特点;HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50HZ、额定电压至380V、直流至220V,HD13BX-400旋转手柄式刀开关额定电流至3000A的成套配电装置中,作为不频繁的手动接通和分断交、直流电路或作隔离开关用; 类组代号：‘HD’开启式刀开关；‘HS’刀行转换开关；有‘BX’表示旋转式操作型,无‘BX’表示杠杆式操作型;‘0’表示不带灭弧装置；‘1’表示有灭弧装置；对于中央手柄式：‘8’表示板前接线式；‘9’表示板后接线时；无则表示仅一种接线方式,即板前接线;极数1、2、3、4设计代号‘11’：中央手柄式；‘12’：侧方正面杠杆操作机构式；‘13’：中央杠杆操作机构式：。

断路器型号意义含义
1.厂家代码：断路器型号通常以几个字母开头，这些字母代表着具体
的制造厂家。

这是为了方便用户识别和标识设备制造商。

2.断路器类型：断路器型号的第二部分通常是一个数字和字母的组合，表示断路器的具体类型。

常见的类型包括空气断路器（ACB）、模块化断
路器（MCB）、塑壳断路器（MCCB）等。

3.额定电流：断路器型号的第三部分是一个数字，表示断路器的额定
电流。

额定电流是指断路器能够正常运行的最大电流值。

这个值一般以安
培（A）为单位。

4.极数：断路器型号的第四部分表示断路器的极数，即断路器能够连
接的电气设备的数量。

常见的极数有1P、2P、3P和4P。

其中，“P”代
表极杆。

5.连接能力：断路器型号的第五部分表示断路器的连接能力，即断路
器能够承受的最大短路电流。

这个值一般以安培（A）为单位。

6. 供电系统：断路器型号的最后一部分通常表示供电系统的特性，
如交流供电系统（AC）、直流供电系统（DC）、脉流供电系统（pulse）等。

断路器型号的意义在于提供了关于断路器规格、特性和适用环境的详
细信息。

通过断路器型号，用户能够准确选择适合自己需求的断路器，并
确保电气设备的安全运行。

此外，断路器型号也是断路器制造商之间竞争
和比较的重要标准，用户可以根据不同型号的特点和性能进行选购。

断路器型号说明一低压断路器：DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；举个例子：JDZ10-10 25VA 10/0.1KV 0.2级J--电压互感器D--单相Z--环氧树脂浇注第一个10--设计序号第二个10--额定电压（kv）25VA 容量0.2级：负荷不超过25VA时，能满足0.2级精度要求10/0.1KV：一次侧10kv，二次侧100v一般来说，国产电流互感器型号字母的含义如下：第一个字母：。

L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。

连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

举例：LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV二前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

10千伏断路器型号参数10千伏断路器是一种重要的电气设备，用于在电力系统中控制和保护电路。

它具有承受高电压和大电流的能力，可以有效地切断电路中的故障和故障电流，保护电力设备和人员的安全。

在选择10千伏断路器时，其型号参数至关重要，以下是一些常见的10千伏断路器型号参数：1. 额定电压（Rated Voltage）：10千伏断路器的额定电压通常为10千伏，这意味着它可以在10千伏的电压下正常工作，同时也有一定的过电压容限。

2. 额定电流（Rated Current）：10千伏断路器的额定电流是指断路器可以承受的最大电流值。

通常情况下，10千伏断路器的额定电流范围为数十至数百安培。

3. 额定短路开断电流（Rated Short-circuit Breaking Current）：10千伏断路器在额定电压下能够可靠地切断的最大短路电流。

这个参数对于保护设备和系统的安全非常重要。

4. 额定峰值耐受电压（Rated Peak Withstand Voltage）：10千伏断路器在额定电压下可以承受的最大峰值耐受电压。

这个参数是考虑设备在高电压冲击下的稳定性和可靠性。

5. 使用环境（Operating Environment）：10千伏断路器通常设计用于室内或室外环境，因此其适用的工作温度范围、湿度和海拔高度等因素需要考虑在内。

6. 制造标准（Manufacturing Standard）：10千伏断路器的生产需要符合一定的制造标准，比如国家标准、行业标准或国际标准，以确保产品质量和安全性。

7. 触头电极数（Number of Pole）：10千伏断路器通常有单极、双极、三极或四极等不同触头电极数，以满足不同的电气布置和运行要求。

8. 操作方式（Operation Mode）：10千伏断路器可采用手动、电动、液压或气动操作方式，以便实现远程控制和自动化管理。

9. 联锁功能（Interlocking Function）：10千伏断路器可以具备过载、短路、欠压、过压和漏电等多种保护功能，通过智能联锁系统提高系统的安全性和可靠性。

110kv断路器型号技术参数一、概述110kv断路器是电网系统中的重要设备，用于电网的开闭操作和故障切除。

其型号和技术参数直接影响着电网系统的安全稳定运行，因此对于110kv断路器型号技术参数的了解和掌握显得至关重要。

二、110kv断路器型号技术参数110kv断路器的型号技术参数通常包括以下方面：1. 额定电压（kV）：110kv断路器的额定电压是指其能够正常工作的最高电压。

2. 额定电流（A）：110kv断路器的额定电流是指其能够正常承载的最大电流。

3. 额定短路开断电流（kA）：110kv断路器在短路故障情况下的额定开断电流是指其能够安全、可靠地切断短路故障电流。

4. 额定短时耐受电流（kA）：110kv断路器的额定短时耐受电流是指其能够在短时间内承受的最大电流。

5. 额定储能时间（ms）：110kv断路器的额定储能时间是指其需要完成储能过程的时间，通常与断路器的操作速度密切相关。

6. 额定工频闭合电压（kV）：110kv断路器的额定工频闭合电压是指其能够安全、可靠地进行闭合操作的最大电压。

7. 额定雷电冲击耐受电压（kV）：110kv断路器的额定雷电冲击耐受电压是指其在雷电冲击情况下能够安全、可靠地工作的最大电压。

以上参数都是影响110kv断路器性能和工作稳定性的重要因素，合理的技术参数可以确保110kv断路器在电网系统中发挥其应有的作用。

三、110kv断路器型号技术参数的选择和优化1. 根据电网系统的实际情况和要求进行选择。

不同的电网系统对110kv断路器的型号技术参数有着不同的需求，因此需要根据实际情况进行选择。

2. 结合技术进步和经验积累进行优化。

随着科学技术的不断进步和工程经验的不断积累，110kv断路器的型号技术参数也在不断优化，以满足电网系统对其性能和稳定性的要求。

四、总结110kv断路器型号技术参数是电网系统中的重要组成部分，其合理选择和优化对电网系统的安全稳定运行起着至关重要的作用。

断路器型号‎含义例：S N420G/80003000少油断路器户内式设计序号20kV改进8000安3000兆伏安-----第一单元代表产品名‎称，用下列字母‎表示：S 少油断路器‎；D多油断路器‎；K空气断路器‎；L六氟化硫断‎路器；Z 真空断路器‎；Q产气断路‎器；C 磁吹断路器‎.利用固体绝‎缘材料在电‎弧作用下分‎解并产生气‎体来灭弧的‎断路器，称为产气断‎路器。

靠电磁吹弧‎，利用狭缝灭‎弧原理将电‎弧吹入狭缝‎中冷却灭弧‎的断路器称‎为磁吹断路‎器。

第二单元代表安装场‎所，用下列字母‎表示：N 户内式；W户外式第三单元代表设计序‎号，用数字表示‎。

第四单元代表额定电‎压（千伏）。

第五单元代表补充工‎作特性，用字母表示‎；G改进型；F 分项操作；第六单元代表额定电‎流第七单元代表额定断‎流容量（兆伏安）技术参数1.额定电压高压断路器‎所在系统的‎最高电压，额定电压指‎的是线电压‎，电压等级有‎10、20、35、60、110、220、330、500千伏‎各级。

额定电压不‎仅决定了断‎路器的绝缘‎要求，而且在相当‎程度上决定‎了断路器的‎总体尺寸和‎灭弧条件。

2.额定绝缘水‎平用雷电冲击‎电压（U p）来表示，操作冲击电‎压（U s）和工频电压‎（U d）的额定耐受‎电压值应根‎据U p选择‎同一水平值‎。

绝缘水平有‎对地、相间和断路‎器断口三个‎值。

主要考虑断‎路器设备接‎受快波前和‎缓波前过电‎压作用的程‎度、系统中性点‎接地方式和‎过电压限制‎装置的型式‎。

3.额定电流在规定的使‎用和性能条‎件下能持续‎通过的电流‎有效值。

4.额定短时耐‎受电流断路器在合‎闸状态下能‎够承载的电‎流有效值。

断路器的额‎定短时耐受‎电流等于其‎额定断路开‎断电流。

5.额定短路持‎续时间断路器设备‎在合闸状态‎下能够承载‎的短时耐受‎电流的时间‎间隔。

350~800kV‎为2s252~363kV‎为3S126kV‎及以下为4‎S6.额定峰值耐‎受电流在规定的使‎用和性能条‎件下，断路器设备‎在合闸状态‎下能够承载‎的额定短时‎耐受电流第‎一个大半波‎电流峰值。

断路器型号意义含义断路器是一种电力系统中常见的开关设备，用于控制和保护电路，以防止过载、短路和地故障等，并确保系统的安全运行。

不同断路器型号具有不同的特点和功能，因此理解断路器型号的意义和含义对于正确的选择和应用断路器至关重要。

断路器型号通常由英文字母和数字组成，不同的数字和字母组合代表不同的特征和参数。

以下是一些常见的数字和字母含义和解释：1. 带宽度、极数和电流额定值的数字大多数断路器型号的第一个数字代表带宽度，通常以48mm为基准，例如3P100A的型号表示该断路器带3个极，100安培的额定电流，宽度为3×48mm=144mm。

同时，这个数字也代表额定电流值，例如2P30A的型号表示额定电流为30A。

2. 字母P和N字母P代表极，N代表中性，例如3P100A的型号中，P表示每个极有一个断路器。

这些字母通常用于额定断路能力，即断路器可以断开多大的故障电流。

字母D代表25KA，字母C代表10KA。

例如3P100A C型断路器表示每个极最大断路能力为10KA，而2P30A D型断路器表示每个极最大断路能力为25KA。

这些字母通常用于选择断开电路的时间。

字母B代表短时间短路保护，例如2-3倍额定电流的10-20毫秒时间，通常用于照明、电器等低功率负载。

字母C代表中等时间短路保护，例如5-10倍额定电流的50-100毫秒，通常用于动力电路。

5. 数字3、4、5、6、7和8这些数字通常用于选择断路器的额定电压。

例如3P100A 380V的型号表示额定电压为380V。

6. 字母H、K、L、M、N、P和R这些字母通常用于选择断路器的额定短路时间常数（即熔丝器的短路能力）。

例如3P100A H型断路器的额定短路时间常数为0.1秒。

这些字母通常用于选择带有接地保护功能的断路器。

字母Z代表有接地保护，字母B 代表在无接地保护的情况下使用。

断路器的规格型号一、断路器型号和规格（1）按额定电流分：1、2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100(A）。

（2）按极数分:单极、二极、三极、四极;（3）按脱扣形式分：C型(5ln~10ln)、D型(10ln~16ln)每个公司的型号都不尽相同，一般说几极几A的就可以。

小型断路器常见的比较优秀的有：C65、C120 、EA9、INT125等系列产品。

参数区别如下：（1）N---分断能力，N为6000A，H为10000A，L为15kA。

（2）C---脱扣曲线，B为电子保护，C为配电保护，D为动力保护。

（3）20A---额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A。

（4）2P---极数，有1、2、3、4极。

二、断路器的参数的选择（1）一般选用原则根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型，附件的种类和规格。

具体要求是：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定短路通断能力≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；5）断路器欠压脱扣器额定电压等于线路额定电压；6）断路器的分励脱扣器额定电压等于控制电源电压；7）电动传动机构的额定工作电压等于控制电源电压；8）断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

（2）采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

（3）采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流(1.3Imax＋（n－1）In)。

（4）采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的整定电流等于变压器的额定电流。

一低压部分A 断路器1 DZ-47-63/［］C10 DZ:塑料外壳式断路器 47:设计序号 63:壳架等级额定电流(A),有63型,100型, ［］:级数.有1P,2P,3P,4P C:脱扣器型式,有B,C,D 10:额定电流(A)有1.3.6.10.16.20.25.32.40.50.63等2 CDB1-63/［］C10 CD;为企业代号 B:小型断路器 1:设计序号其余的同上3 CDM1-100M/3300 100A CD:企业代号 M:塑壳断路器1:设计序号100:壳架等级额定电流(A)有63.100.225.400.630等 M:分断型号,L表示标准型,M表示较高分断型,H表示高分断型 3 极数,有2,3,4 300脱扣器方式 100A:额定电流(A) 具体参数见正规书籍.4 DZ20Y-225/3300 160A DZ:塑料外壳式断路器 20设计序号 Y额定极限短路分断能力有C经济型.Y一般型.J交高型.G最高型 225:壳架等级额定电流(A),与上同.5 DZ47LE-63/［］［］C10 DZ:塑料外壳式断路器 47:设计序号 LE:电子式漏电断路器63:壳架等级额定电流(A) ［］:级数.有1P,2P,3P,4P［］:带有不可分断的中性线时用N表示.其余参数详见正规书籍,具体型号DZ47LE-63/3P+N C10注:在常规的断路器中LE或L一般都表示漏电断路器,常规型号有DZ47LE.DZ20L.DZL25.CDB2L.CDM10LE等6 DW15-2500/3P 2000A DW:万能式断路器15:设计序号有15.16.17(ME).45等2500: 壳架等级额定电流(A)有630.1600.2500等3P:级数有3P.4P 2000A:额定电流(A) 具体参数见正规书籍. 注:飞弧距离标准DW15壳架等级额定电流630A包括630A 以下为280mm. 壳架等级额定电流2500A包括2500A 以下为350mm. 壳架等级额定电流4000A 为400mm.DW16壳架等级额定电流630A包括630A 以下为250mm. 壳架等级额定电流4000A包括4000A 以下为350mm.DW17(ME)壳架等级额定电流2000A包括2000A 以下为250mm. 壳架等级额定电流4000A包括4000A 以下为350mm.DW45为零飞弧.B 交流接触器1 CJ20-160/22 AC380V CJ:交流接触器 20:设计序号有20.40等160:工作电流值(A) 有10.16.25.40.63.100.160.等 22:辅助点为2开2闭有11.21等 AC280V:线圈控制电压有AC220V AC660V等.2 CJX1-63/22 AC220V CJ:交流接触器 X:小型 1设计序号有1-F.2.2-F.8 其余同上.3 CJX1-Z/22 DC48V CJ:交流接触器 X:小型 Z:直流操作 22:辅助接点 DC48V:线圈控制电压4 CJ16(19)-63/11 AC380V CJ16(19):切换电容器接触器 63:基本规格 11:辅助接点 AC380V 线圈控制电压.C 热过载继电器1 JR20-63/11 JR:热过载继电器 20:设计序号有20.36 32:额定工作电流有20.32.63等 11:辅助接点D 熔断器1 RT14-63/63 RT:有填料封闭管式熔断器 14:设计代号有14.16.18.19 63:熔断器额定电流有32.63 63:熔断体额定电流1.2.4.6.10.25.32等.E 隔离开关刀开关1 HD13BX-1500/31 HD:开启式刀形刀开关有HD单投刀开关.HS:双投刀开关 13操作方式有11:中央手柄式.12侧方正面杠杆操作机构式.13:中央杠杆操作机构式.14侧面手柄式 BX:操作机构有BX表示旋转式操作型.无BX表示杠杆式操作型 1500:额定电流有400.600.1000等 3:级数有3.4 1:接线方式或灭弧罩有0表示不带灭弧罩.1有灭忽罩(对于中央手柄式).8:板前接线式.9板后接线式.2 HH15［］［］-630/31 HH:隔离开关熔断器组有HH.HA.HP等 15:设计序号［］:无字母为单投.S为双投［］:分断能力有Y型表示一般型.H型表示高分断型 630开关额定工作电流有250.630.1000等3:级数有2.3.4 1:辅助触点数量 0无辅助触头.1带1付辅助触头.1带2付辅助触头3 HR3-200/31 HR:熔断器式隔离开关代号 3:设计序号有 3.5.6 等200:额定工作电流 3:级数 1辅助规格代号,详见正规书籍F 电流互感器1 BH-0.66 150/5 0.5级 B:封闭式 H:电流互感器 0.66:额定电压(KV) 150/5:额定电流比(A) 0.5级:精度等级有0.5 0.2等12—额定电压（12KV）二高压部分A 交流高压真空负荷开关FZRN21-12D/T 125-31.5 F:负荷开关 Z:真空 R:带熔断器 N:户内21:设计序号 12:额定电压(KV) D:带接地开关 T:带弹簧操作机构 125:额定电流(A) 31.5:额定短路开断电流(KA)常规型号有:FZRN21-12/630A-20KA FN12-12RD/125-31.5 FN25-12/T630A-20KA 等B 旋转式户内高压隔离开关GN30-10(D)/630-20 G:隔离开关 N:户内型 30:设计序号 10:额定电压(KV) D:接地电流 630:额定电流(A) 20热稳定电流(KA)C户内高压隔离开关GN19-10(C)［］/-20 G:隔离开关 N:户内型 19:设计序号 10:额定电压(KV) C:穿墙结构［］:1.刀片转动侧装绝缘子.2.静触头侧装绝缘子.3两侧都装绝缘子 20:热稳定电流(KA)D户内高压接地开关JN15-12/31.5-210 J:接地开关 N:户内型 12:额定电压(KV) 31.5: 额定短路开断电流(KA) 210:相间距离E交流真空接触器1 CKJ-630/10 C:接触器 K:真空 J:交流 630:额定电流(A) 10:额定电压(KV)2 CKG3-160/10 C:接触器 K:真空 G:高压 160:额定电流(A) 10:额定电压(KV)F户内交流高压真空断路器1 ZN28A-12/T 630-31.5 Z:真空断路器 N:户内型 28:设计序号A:固定式开关柜用 12:额定电压(KV) T:带弹簧操作机构 630:额定电流(A) 31.5:额定短路开断电流(KA)\常规型号: ZN28-12/T 630-31.5 ZN28A-12/ 630-31.52 ZN63A-12/630-20 63A:设计序号其余与上同本型号俗称VS1G高压熔断器XRNT1-12/50A X:限流式 R:熔断器 N:户内型 T:变压器保护 1:设计序号 12:额定电压(KV) 50:工作电流(A) 此型号等同与国外JDLAJ H 高压互感器高压互感器型号说明详见图1常用型号有电流互感器 LZZBJ9-10Q 100/5 0.2S/10P10 LA-10Q 150/5 0.5/10P10 FZ1-10 500/5 0.5 电压互感器JDZJ-10 10/0.22KV 0.5 JDZ10-10 10/0.1KV 0.5 JDZX10-10 10/√3/0.1/√3/0.1/3KV 零序互感器 LJ-7 LXK-φ120Y 高压避雷器及过电压保护器HY5WS-1.27/50 H:有机复合外套 Y:金属氧化物避雷器 5:标称放电电流(KA) W:缝隙方式有W表示无间隙.C表示串联间隙 S:用途有S 表示配电.Z表示电站.D表示电动机.R表示电容型 1.27:避雷器额定电压(KV) 50:标称入电电流下最大残压(KV)TBP-B-F-12.7为过电压保护器注:常用元件企业代号 CD:德力西 C:常熟 N:正泰 R:人民电器 J:精益.S:ABB NS:施耐德 HS:杭州之江 HU:环宇。

断路器型号规格表|断路器规格型号有哪些断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

一断路器的作用断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

二断路器的参数1、额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

2、额定电流（In）：配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

3、短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

4、额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA均方根值的形式给出。

5、短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

断路器型号规格表三断路器的工作原理当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。

低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

塑壳断路器3300 3310 3320 还有其他型号分别是什么意思？
第一个3表示是3P开关，如果是4表示4P开关；
第二个3表示热磁式脱扣器，如果是2 就表示是电子脱扣器，1表示无脱扣器；第三个0表示无附件，
1表示分励脱扣器AC400V,
2表示AC230V,
3表示DC220V,
4表示DC110V,
5表示DC24V,
6表示欠压脱扣器AC400V,,
7表示欠压脱扣器AC230V/DC220V.
第四个0表示无附件，如果是1 表示报警触头，2表示铺助触头，3表示双铺助触头，4表示铺助+报警。

常熟开关塑壳断路器型号CM1-63M/32002 最后那个2代表什么含义？
32002,第一个3是指3级，接着的2是指电磁瞬时脱扣器，00是指无内部附件，最后个2是指电动机保护型。

一低压断路器：DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；举个例子：JDZ10-10 25VA 10/0.1KV 0.2级J--电压互感器D--单相Z--环氧树脂浇注第一个10--设计序号第二个10--额定电压（kv）25VA 容量0.2级：负荷不超过25VA时，能满足0.2级精度要求10/0.1KV：一次侧10kv，二次侧100v一般来说，国产电流互感器型号字母的含义如下：第一个字母：。

L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。

连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

举例：LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV二前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

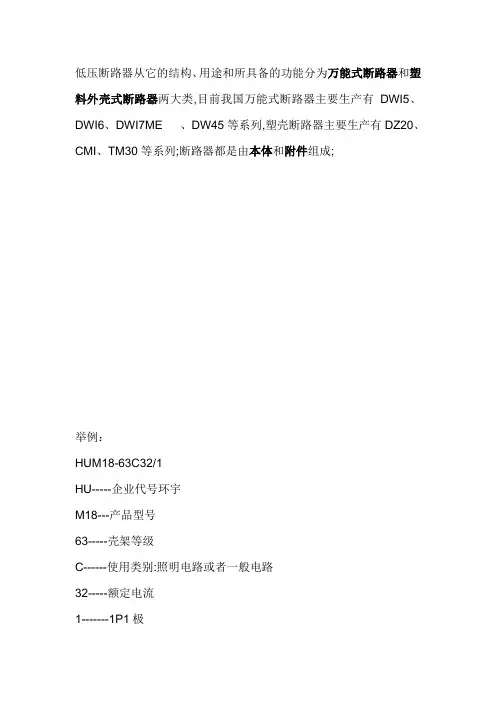

低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWI5、DWI6、DWI7(ME) 、DW45等系列，塑壳断路器主要生产有DZ20、CMI、TM30等系列。

断路器都是由本体和附件组成。

举例：HUM18-63C32/1HU-----企业代号(环宇)M18---产品型号63-----壳架等级C------使用类别:照明电路(或者一般电路)32-----额定电流1-------1P(1极)断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。

（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。

高压断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：ABC-DE/F-GA—产品名称，用下列字母表示：S—少油断路器D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器;C—磁吹断路器。

B—使用环境：N—户内;W—户外。

C—设计系列顺序号：以数字1、2、3……表示。

D—额定电压，KV。

E—其它补充工作特性标志：G—改进型F—分相操作D带有电碰操动机构F—额定电流，A。

G—额定开断电流，KA。
