第六章 控制电器自测题答案

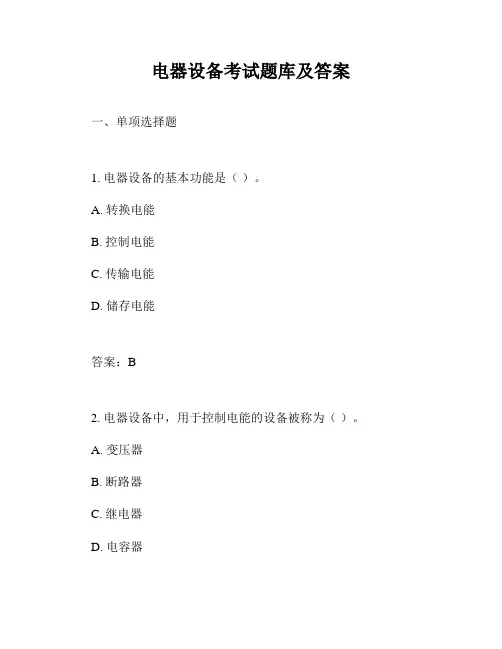

电器设备考试题库及答案一、单项选择题1. 电器设备的基本功能是（）。

A. 转换电能B. 控制电能C. 传输电能D. 储存电能答案：B2. 电器设备中，用于控制电能的设备被称为（）。

A. 变压器B. 断路器C. 继电器D. 电容器答案：B3. 电器设备中，用于保护电路的设备是（）。

A. 熔断器B. 接触器C. 继电器D. 电容器答案：A4. 电器设备中，用于转换电压的设备是（）。

A. 变压器B. 断路器C. 继电器D. 电容器答案：A5. 电器设备中，用于测量电流的设备是（）。

A. 电流表B. 电压表C. 功率表D. 电度表答案：A6. 电器设备中，用于测量电压的设备是（）。

A. 电流表B. 电压表C. 功率表D. 电度表答案：B7. 电器设备中，用于测量功率的设备是（）。

A. 电流表C. 功率表D. 电度表答案：C8. 电器设备中，用于测量电能消耗的设备是（）。

A. 电流表B. 电压表C. 功率表D. 电度表答案：D9. 电器设备中，用于控制电动机启动和停止的设备是（）。

A. 接触器B. 继电器C. 断路器答案：A10. 电器设备中，用于控制电动机正反转的设备是（）。

A. 接触器B. 继电器C. 断路器D. 熔断器答案：B二、多项选择题1. 电器设备中，以下哪些设备属于保护电器（）。

A. 熔断器B. 断路器C. 继电器答案：A|B2. 电器设备中，以下哪些设备属于控制电器（）。

A. 熔断器B. 断路器C. 继电器D. 接触器答案：C|D3. 电器设备中，以下哪些设备属于测量电器（）。

A. 电流表B. 电压表C. 功率表D. 电度表答案：A|B|C|D4. 电器设备中，以下哪些设备属于转换电器（）。

A. 变压器B. 断路器C. 继电器D. 接触器答案：A三、判断题1. 电器设备的基本功能是储存电能。

（）答案：错误2. 电器设备中，用于控制电能的设备被称为继电器。

（）答案：错误3. 电器设备中，用于保护电路的设备是接触器。

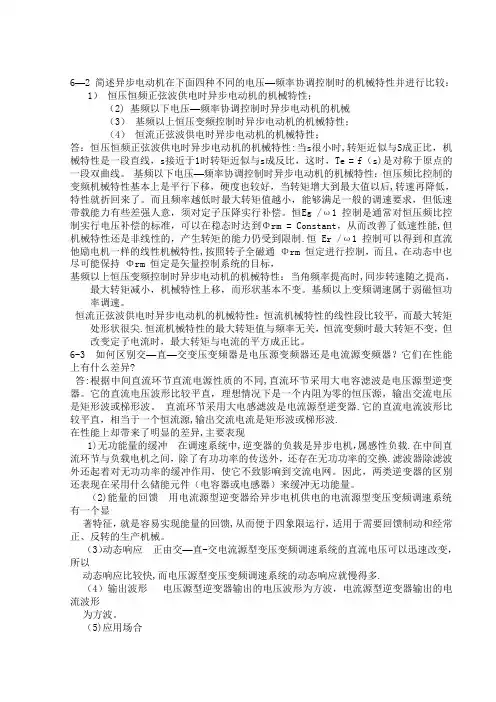

6—2 简述异步电动机在下面四种不同的电压—频率协调控制时的机械特性并进行比较：1）恒压恒频正弦波供电时异步电动机的机械特性；（2) 基频以下电压—频率协调控制时异步电动机的机械（3）基频以上恒压变频控制时异步电动机的机械特性；（4）恒流正弦波供电时异步电动机的机械特性；答：恒压恒频正弦波供电时异步电动机的机械特性:当s很小时,转矩近似与S成正比，机械特性是一段直线，s接近于1时转矩近似与s成反比，这时，Te = f（s)是对称于原点的一段双曲线。

基频以下电压—频率协调控制时异步电动机的机械特性：恒压频比控制的变频机械特性基本上是平行下移，硬度也较好，当转矩增大到最大值以后,转速再降低，特性就折回来了。

而且频率越低时最大转矩值越小，能够满足一般的调速要求，但低速带载能力有些差强人意，须对定子压降实行补偿。

恒Eg /ω1 控制是通常对恒压频比控制实行电压补偿的标准，可以在稳态时达到Φrm = Constant，从而改善了低速性能,但机械特性还是非线性的，产生转矩的能力仍受到限制.恒 Er /ω1 控制可以得到和直流他励电机一样的线性机械特性,按照转子全磁通Φrm 恒定进行控制，而且，在动态中也尽可能保持Φrm 恒定是矢量控制系统的目标，基频以上恒压变频控制时异步电动机的机械特性：当角频率提高时,同步转速随之提高，最大转矩减小，机械特性上移，而形状基本不变。

基频以上变频调速属于弱磁恒功率调速。

恒流正弦波供电时异步电动机的机械特性：恒流机械特性的线性段比较平，而最大转矩处形状很尖.恒流机械特性的最大转矩值与频率无关，恒流变频时最大转矩不变，但改变定子电流时，最大转矩与电流的平方成正比。

6-3 如何区别交—直—交变压变频器是电压源变频器还是电流源变频器？它们在性能上有什么差异?答:根据中间直流环节直流电源性质的不同,直流环节采用大电容滤波是电压源型逆变器。

它的直流电压波形比较平直，理想情况下是一个内阻为零的恒压源，输出交流电压是矩形波或梯形波。

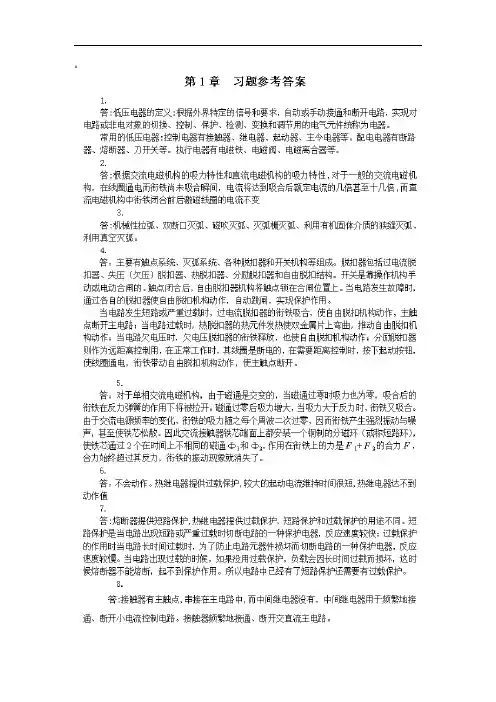

电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

#）（】》第 4 章习题参考答案1.、答： S7-200PLC 的接口模块主要有 I/O 扩展模块和特殊功能扩展模块两大类。

I/O 扩展模块，对于 I/O 点数不够的情况，则需要增加 I/O 扩展模块，对I/O 点数进行扩展。

典型的模块有：1）输入扩展模块 EM221。

共有 3 种产品，即 8 点和 16 点 DC、 8 点 AC。

2）输出扩展模块 EM222。

共有 5 种产品，即 8 点 DC 和 4 点 DC（5A）、 8 点 AC、 8点继电器和 4 点继电器（10A）。

3）输入/输出混合扩展模块 EM223。

共有 6 种产品，其中 DC 输入/DC 输出的有三种，DC 输入/继电器输出的有三种，它们对应的输入/输出点数分别为 4 点、 8 点和 16 点。

/4）模拟量输入扩展模块 EM231。

共有 3 种产品。

4AI、 2 路热电阻输入和 4 路热电偶输入。

其中前者是普通的模拟量输入模块，可以用来连接标准的电流和电压信号；后两个是专门为热电阻和热电偶而设计的模块，热电阻和热电偶可以直接连接到模块上而不需要经过变送器对其进行标准电流或电压的转换，模块上设置有热电阻和热电偶型号选择开关，热电偶模块还具有冷端补偿功能。

5）模拟量输出扩展模块 EM232。

2 路模拟量输出的扩展模块。

6）模拟量输入/输出扩展模块 EM235。

4 路 AI 和 1 路 AO（占用 2 路输出地址）的扩展模块。

"特殊功能扩展模块可以完成某些特殊功能的控制。

典型的特殊模块有：1）PROFIBUS-DP 模块EM277。

使用该模块可以把S7-200 PLC 连接到PROFIBUS-DP网络中，从而使 S7-200 PLC 作为 DP 网络中的一个从站。

2） AS-i 接口模块 CP243-2。

使用该模块可以把 S7-200 PLC 连接到 AS-i 网中，从而使S7-200 PLC 作为 AS-i 网络中的主站。

电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。

A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。

A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。

A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。

A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。

A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。

B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。

119第六章习题及解答6-1 试求下列函数的z 变换T ta t e =)()1(()()223e t t e t=- 21)()3(ss s E +=)2)(1(3)()4(+++=s s s s s E解 （1）∑∞=---=-==0111)(n nnaz z azza z E（2）[]322)1()1(-+=z z z T t Z由移位定理：[]333323333232)()()1()1(TTTTTTte z ez zeT ze ze zeT et Z -----+=-+=（3）22111)(ssss s E +=+=2)1(1)(-+-=z Tz z z z E （4）21)(210++++=s c s c sc s E21)1(3lim212)2(3lim23)2)(1(3lim221100=++=-=-=++==+++=-→-→→s s s c s s s c s s s c s s s2211223+++-=s s s)(22)1(23)(2TT e z ze z z z z z E ---+---=6－2 试分别用部分分式法、幂级数法和反演积分法求下列函数的z 反变换。

120()()()()11012E z z z z =-- 211213)()2(---+-+-=z zz z E 解 （1）)2)(1(10)(--=z z zz E① 部分分式法)12(10210110)()2(10)1(10)(210110)2)(1(10)(-=⨯+⨯-=-+--=-+--=---=nnnT e z zz z z E z z z z zz E② 幂级数法：用长除法可得+-+-+-=+++=+-=--=---)3(70)2(30)(10)(7030102310)2)(1(10)(*3212T t T t T t t e z z z z z z z z z z E δδδ③ 反演积分法[][])()12(10)()12(10210110)(210110lim)(Re 10210lim)(Re 0*221111nT t t e nT e z zzz E s z z z z E s n nnnnnz z n nz z n --=-=⨯+⨯-=⨯=-=⋅-=-=⋅∑∞=→→-→→-δ（2） 2221)1()13(12)13(213)(-+-=+-+-=+-+-=--z z z z z z z zz zz E① 部分分式法∑∑∞=∞=---=-⎥⎦⎤⎢⎣⎡--=⨯--=----=----=--=0*222)()32()(32)()(132)(13)1(2)(13)1(2)1(31)(n n nT t n nT t nT Tt e t t Tt e z z z z z E z z z z zz E δδ121② 幂级数法：用长除法可得--------=-----=+-+-=---)3(9)2(7)(5)(3)(9753123)(*32122T t T t T t t t e zzzz z z z z E δδδδ③ 反演积分法[][]12111)3(lim!11)(Re )(-→→-⋅+-=⋅=n s z n zz zdzd z z E s nT e[]32)1(3lim 11--=++-=-→n nzz n n ns∑∞=---=*)()32()(n nT t n t e δ6-3 试确定下列函数的终值()()()11112E z Tzz =--- )208.0416.0)(1(792.0)()2(22+--=z z z zz E解 （1）∞=--=---→21111)1()1(lim zTz z e z ss（2）1208.0416.01792.0208.0416.0792.0lim)()1(lim 2211=+-=+-=-=→→z z zz E z e z z ss6-4 已知差分方程为c k c k c k ()()()-+++=4120初始条件：c(0)=0,c(1)=1。

电气控制技术试题库一、判断题（每题 2 分，共20 分）1. 低压电器指工作在直流1200V、交流1500V以下的各种电器。

2. 所有的保护电器都是自动电器。

3. 所有的控制电器都是手动的。

4. 电磁机构使衔铁释放（复位）的力与器隙的关系曲线称为反力特性。

5. 电磁机构使衔铁吸合的力与器隙的关系曲线称为吸力特性。

6. 电磁机构中的线圈是串联的主要用于电压检测，所以也叫做电压线圈。

7. 电磁机构中的线圈是并联的主要用于电压检测，所以也叫做电压线圈。

8. 反力特性一定在吸力特性的下方，在剩磁特吸力特性的上方。

9. 电磁式电器的触电类型为点接触的适合于电流不大，压力小的场合。

10. 电磁式电器的触电类型为线接触的适合接通次数多，电流小的场合。

11. 接触器能频繁的通断电路并具有低压保护功能。

12. 接触器是一种只能通断交流的电磁式自动切换电器。

13. 直流接触器比交流接触器更适合于频繁操作。

14. 接触器的反断能力是指接触器能可靠分段的电压最大值。

15. 电压继电器属于信号继电器，时间继电器属于控制继电器。

16. 电流继电器一般并联在电路中，分为过电流继电器和欠电流继电器。

17. 热继电器具有短路保护和过载保护。

18. 热继电器具有反时限保护特性。

19. 熔断器具有反时限保护特性和瞬动保护特性。

20. 低压断路器也叫低压开关。

21. 行程开关也叫限位开关，接近开关。

22. 万能转换开关具有各种保护功能。

23. 电气原理图分为主电路和控制电路。

24. 自耦变压器降压起动的方法不适用于频繁起动的场合。

25. 交流电动机的控制线路可以采用直流。

26. 反接制动对机械的冲击力很小。

27. 接触器不具有欠压保护的功能。

28. 过载通常是指有超过10 倍的额定电流的过电流发生。

29. 电气控制系统设计尽量选用标准的、常用的或经过实践考验的典型环节或基本电气控制线路。

30. 星- 三角启动适用于无载或轻载启动场合。

6-1 数字控制器与模拟调节器相比较有什么优点？答：1、一机多用。

由于计算机运行速度快，而被控对象变化一般都比较缓慢，因此，可以用一台计算机控制几个到十几个，甚至几十个回路，从而可大大节省设备造价。

2、控制算法灵活，便于在线修改控制方案。

使用计算机控制不仅能实现经典的PID控制，而且还可以采用直接数字控制，如大林算法，以及最优控制等。

即使采用常用的PID控制，也可以根据系统的需要进行算法的改进，增强控制的效果。

3、可靠性高。

由于计算机控制算法是用软件编写的一段程序，因此比用硬件组成的控制算法电路具有更高的可靠性，且系统维护简单。

4、可改变调节品质，提高产品的产量和质量。

由于计算机运行速度快，且计算机控制是严格按照某一特定规律进行的，不会由于人为的因素造成失调，因而使调节品质和产量都大为提高，从而提高了经济效益。

5、便于实现控制与管理及通信相结合，使工业企业的自动化程度进一步提高。

6、生产安全，改善工人劳动条件。

6-2 在PID调节器中，比例、积分、微分项各有什么作用？K P，T I，T D对系统调节性能有什么影响？答：1、比例作用即时成比例的对偏差e作出响应，即偏差一旦产生，调节器立即产生成比例的控制作用，以减小偏差；积分调节的目的主要用于消除静差，提高系统的无差度；微分作用在偏差出现或变化的瞬间对偏差量的变化速率作出反应，即按偏差变化的趋势进行控制，使偏差消灭于萌芽状态，加快响应速度。

简要概括如下：比例作用是保证调节过程的“稳”，积分作用是保证调节过程的“准”，微分作用是促进调节过程的“快”。

2、比例作用的强弱取决于比例系数K p的大小，增大K p可以增强比例作用，减小静差，但K p值过大，会引起调节过程振荡，导致系统不稳定；积分作用的强弱取决于积分时间常数T I，T I 越大，积分作用越弱，反之则越强；微分作用的强弱取决于微分时间常数T D，T D 越大，微分作用越强，反之则越弱。

6-3 增量式PID算法与位置式PID算法有何区别？它们各有什么优缺点？1、位置式PID 算法是全量输出，每次输出与整个过去状态有关，算式中含有所有过去偏差的累加值∑=kj jT e 0)(，容易产生较大的积累误差。

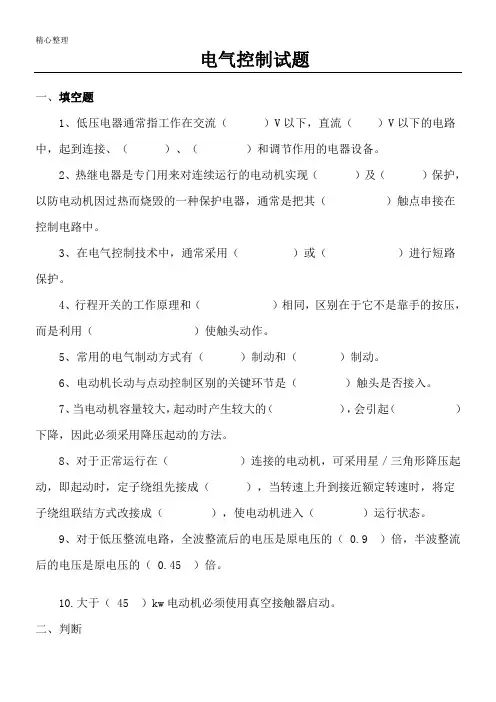

电气控制试题一、填空题二、1、低压电器通常指工作在交流（）V以下，直流（）V以下的电路中，起到连接、（）、（）和调节作用的电器设备。

三、2、热继电器是专门用来对连续运行的电动机实现（）及（）四、）进行五、六、七、八、（九、将定子绕组联结方式改接成（），使电动机进入（）运行状态。

十、9、对于低压整流电路，全波整流后的电压是原电压的（ 0.9 ）倍，半波整流后的电压是原电压的（ 0.45 ）倍。

10.大于（ 45 ）kw电动机必须使用真空接触器启动。

二、判断1.开关电器在所有电路都可直接接负载。

（）2.热继电器在电路中既可作短路保护，又可作过载保护。

（）3.时间继电器之所以能够延时，是因为线圈可以通电晚一些。

（）4.熔断器的额定电流大于或等于熔体的额定电流。

（）5.交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。

（）6.在正反转电路中，用复合按钮能够保证实现可靠联锁。

（）7.8.9.10.电（11.电?1A2A、3、交流接触器的作用是。

A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路4、时间继电器的作用是。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路5、延时断开常闭触点的图形符号是。

A、 B、 C、 D、6、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是。

A、电动机立即停转B、电动机转速降低、温度升高C7A、8AC112342答：大电流还不足以让热元件变形引起触点动作。

3、中间继电器和接触器有何区别？在什么条件下可用中间继电器代替接触器？接触器的主触点容量大，主要用于主回路；中间继电器触点数量多，主要用于控制回路。

在电路电流较小时（小于5A），可用中间继电器代替接触器。

4、什么是自锁控制？为什么说接触器自锁控制线路具有欠压和失压保护？自锁电路是利用输出信号本身联锁来保持输出的动作。

当电源电压过低时，接触器线圈断电，自锁触点返回使线圈回路断开，电压再次升高时，线圈不能通电，即形成了欠压和失压保护。

电气控制考试试题及答案电气控制考试试题及答案一、填空题：(每空1分，共20分)1.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

2.电流继电器的线圈应联在电路中，绕组较，电压继电器的线圈应在电路中，绕组较。

3.常用的低压电器是指工作电压在交流以下、直流以下的.电器。

4.低压电器触点的接触形式有_______、_______和接触。

5.低压电器基本结构是、和。

6.电磁机构中的__________是静止不动的，只有_______是可动的。

7.自动空气开关又称开关，它是既能通断电路，又能进行、、、保护。

二、简答题(每小题5分、共10分)1、交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题?为什么?2、一台具有自动复位热继电器的接触器正转控制电路的电动机，在工作过和中突然停车，过一段时间后，在没有触动任何电器情况下，电路又可重新起动和正常工作了。

试分析其原因。

三、设计题(10分)有一台专机,由二台三相异步电动机拖动，要求M1先起动，经过20秒后M2自行起动，M2起动后M1自行停转。

四、实作题(60分)按图安装三相异步电动机星形—三角形降压起动控制线路1、设负载为3kW、额定电压380伏、工作转速1440转/分的三相笼型异步电动机。

根据考题及负载要求，选择电器元件。

2.按给定的电气原理图在规定的安装板上配线安装线路。

(1)按钮固定在安装木板上，按钮、电源、负载均应经接线端子排出入。

(2)主回路选用BLV—2.5mm2导线，控制回路选用BV—1.5mm2导线，按钮进出线选用BVR—1mm2导线。

(3)在安装板上进行板前配线，导线敷设要求平直、整齐、合理。

各接点必须牢固、板面整洁。

3.安装完毕，考生应主动向监考教师提出通电试车要求，经同意，由监考教师陪同进行通电。

通电试车时不得对线路作改动或对线路是否正确进行带电检查。

在通电试车前将时间继电器动作延时时间调整到合适。

6-16.2 图示电路中的开关K 在t =0瞬间闭合，开关闭合之前电容C 上有初始电压10)0(=-C u 伏。

计算t =1ms 和t =4ms 时的电流)(t i 值。

解：开关K 闭合前，0)0(=-C i ，10)0(=-C u V ，根据换路定理 10)0()0(==-+C C u u V ； 换路稳定后 20)(=∞C u V ；时间常数 263101011010--=⨯⨯⨯==RC τs ； 根据三要素法[]τtC C C C eu u u t u -+∞-+∞=)()0()()( t e 1001020--= V ；t t Ce e tu Ct i 10010026101010d d )(---=⨯⨯==mA ； 905.0)10(001.01003==⨯--e i mA ； 67.0)104(001.041003==⨯⨯⨯--e i mA ；6.3 图示电路中的开关K 在t =0瞬间断开，试确定)(t i r 、绘出它的波形图并计算t =2s 和t =6s 时的)(t i r 值。

解：k 打开前， 2)0(=-L i A ；根据换路定理 2)0()0(==-+L L i i A ；2)0()0(-=-=++L r i i A ，换路稳定后 0)()(=∞-=∞r L i i ； 时间常数 122===R L τs ； 根据三要素法[]τtr r r r ei i i t i -+∞-+∞=)()0()()(te e---=-=22τ271.02)2(2-=-=-e i r A ；96.42)6(6-=-=-e i r mA6.4 图示电路中的的A t i )2(2S +⋅=ε，试确定)(t i r 、绘出它的波形图并计算t =2s 和t = 6s 时的)(t i r 值。

（提示：Si 在t = -2s 瞬间被接通）解：S i 动作前， 0)2(=--L i ；根据换路定理 0)2()2(=-=--+L L i i A ；1221)(21)2(=⨯==-+t i i S r A ，换路稳定后 2)(=∞L i A ；0)(=∞r i时间常数 212//21===R R L τs ；根据三要素法[]22)()2()()(+-+∞--+∞=t r r r r ei i i t i )2(5.022+-+-==t t e eA ；)2(-≥t)(s t题2图u C (t)r (t ) Ωr (t )Ω题4图6-2135.0)2()22(5.0==+-e i r A ； 018.0)6()62(5.0==+-e i r A ；6.5 图示电路中的开关K 1在t =0瞬间断开，开关K 2在t =3秒瞬间断开，试确定)(t u C 和)(t i C 并绘出它的波形图。

第6章习题解答6-1 一台三相笼型异步电动机铭牌数据为：额定电压V U N 380=，额定转速min /960r n N =，额定频率Hz f N 50=，定子绕组Y 联接。

由实验测得定子电阻Ω=35.0s R ，定子漏感H L s 006.01=，定子绕组产生气隙主磁通的等效电感H L m 26.0=，转子电阻Ω=5.0'r R ，转子漏感H L r 007.0'1=，转子参数已折合到定子侧，忽略铁心损耗。

（1）．画出异步电动机T 型等效电路和简化等效电路；（2）．额定运行时的转差率N s ，定子额定电流N I 1和额定电磁转矩；（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I ；（4）．定子电压和频率均为额定值时，临界转差率m s 和临界转矩m T ，画出异步电动机的机械特性。

解：（1）．异步电动机T 型等效电路和简化等效电路R L 'LL 'L（2）．额定运行时的转差率100096041000100N s -==根据简化等效电路，定子额定电流1N I =额定电磁转矩'2113pr e NNn R T Is ω=，其中，160605031000N p f n n ⨯===，12N f ωπ=（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I =（4）．定子电压和频率均为额定值时，临界转差率2'212')(lr ls s r m L L R R s ++=ω和临界转矩em T =异步电动机的机械特性eT ns n 1emms 06-2 异步电动机参数如6-1题所示，画出调压调速在12N U 和23N U 时的机械特性，计算临界转差率m s 和临界转矩m T ，分析气隙磁通的变化，在额定电流下的电磁转矩，分析在恒转矩负载和风机类负载两种情况下，调压调速的稳定运行范围。

解：调压调速在12N U 和23N U 时的机械特性T en s临界转差率2'212')(lr ls s r m L L R R s ++=ω12N U 时，临界转矩em T=气隙磁通1ΦSm s N≈ 23N U 时，临界转矩em T=气隙磁通1ΦSm s N ≈带恒转矩负载L T 工作时，稳定工作范围为0m s s <<，带风机类负载运行，调速范围01s <<。

电气控制技术练习题库及参考答案一、单选题（共87题，每题1分，共87分）1.三相异步电动机的额定电流是指定子绕组的（）。
