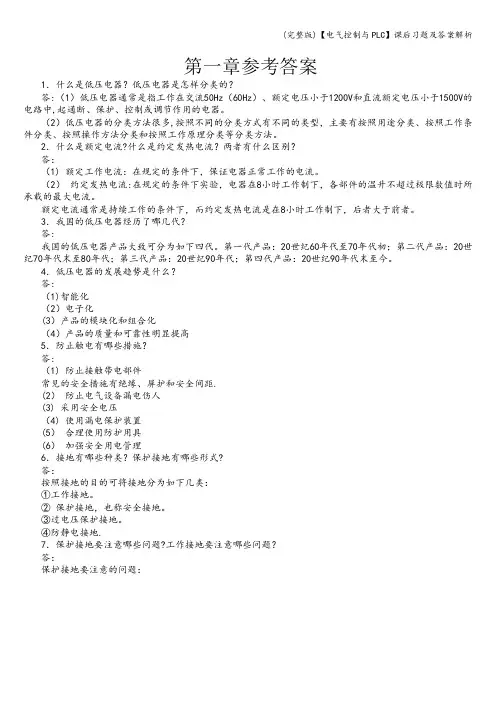

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答:（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多,按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流?什么是约定发热电流？两者有什么区别？答：（1) 额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流:在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答:我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答:（1)智能化（2）电子化(3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答:（1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距.(2）防止电气设备漏电伤人(3) 采用安全电压（4) 使用漏电保护装置(5）合理使用防护用具(6）加强安全用电管理6．接地有哪些种类？保护接地有哪些形式?答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地.7．保护接地要注意哪些问题?工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子),并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子.②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。

电气控制练习题一、识图题：P791、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出电阻R、速度继电器KS、直流电源VC的作用。

（4）工作原理。

答：（1）指出属于什么控制电路？三角形控制方法能耗制动按速度原则的控制电路（2）指出电路保护环节。

短路保护、过载保护、失压欠压保护（3）指出电阻R、速度继电器KS、直流电源VC的作用。

电阻R：减小制动电流速度继电器KS：确定能耗制动投切时间直流电源VC：把交流整流成直流电4）工作原理：启动时，先合上电源开关QS，按下按钮开关SB2，控制回路接触器KM1吸合并自锁，主回路接触器KM1吸合，电机运转，当转速升高到一定值的时候，速度继电器触头KS闭合，然后按下按钮SB1，使KM1断电，SB1的常开触点闭合，接触器KM2线圈通电自锁，电动机定子绕组接入直流电源进行能耗制动，转速迅速下降。

当转速下降到一定值时，速度继电器KS的常开触点ks断开，KM2线圈断电，能耗制动结束。

P512、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出主要控制电器类型及其作用。

（4）工作原理。

1）自耦变压器降压启动控制电路星形控制方法2）短路保护、过载保护、失压欠压保护3、P55请说明下列控制线路完成的电机什么启动方式，采用何控制原则？并简述工作原理。

答：直接启动方式速度控制原则工作原理：合上开关QS，控制电路电源通电，按下启动按钮SB1接触器KM吸合，KM的主触头闭合，电动机接通电源，辅助触头KM闭合，控制回路自锁，另一个辅助触头也闭合，线圈KA常开触头闭合，此时KA1，KA2，KA3触头闭合P1704、下图为给水系统给水水泵的控制原理图，识图并回答下列问题1）给水泵的工作方式和电机的起动方式2）使用了哪些控制电器3）简述1#工作2#备用，工作泵出现问题的工作过程4）设置了何种保护和指示信号1）自动的工作方式直接启动2）接触器，时间继电器，热继电器，熔断器。

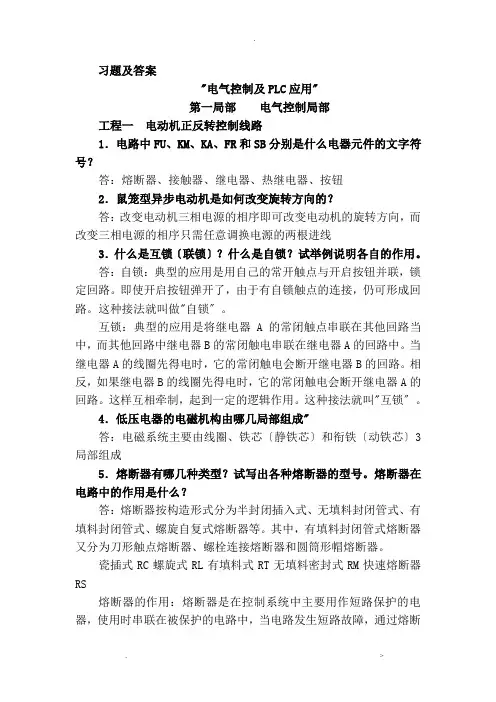

习题及答案《电气控制及PLC应用》第一部分电气控制部分项目一电动机正反转控制线路1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）什么是自锁试举例说明各自的作用。

答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。

即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。

这种接法就叫做“自锁”。

互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。

当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。

相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。

这样互相牵制，起到一定的逻辑作用。

这种接法就叫“互锁”。

4．低压电器的电磁机构由哪几部分组成答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型试写出各种熔断器的型号。

熔断器在电路中的作用是什么答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。

其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。

瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。

6．熔断器有哪些主要参数熔断器的额定电流与熔体的额定电流是不是一样（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。

电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。

（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。

（错误）3. 熔断器在电路中主要起到过载保护作用。

（错误）4. 交流接触器的线圈断电后，触点会自动断开。

（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。

电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。

2. 电气控制技术中，______可以用于实现电路的过载保护。

3. 继电器的工作原理是通过______来控制电路的通断。

4. 电气控制系统中，______是实现远程控制的重要元件。

5. 定时器在电气控制技术中，主要用于实现______控制。

6. 在电气控制技术中，______可以实现电路的短路保护。

7. 电气控制系统中，______是实现电压转换的主要元件。

8. 传感器在电气控制技术中，主要用于实现______。

9. 接触器在电气控制技术中，主要用于实现______控制。

10. 电气控制技术中，______是实现时间控制的主要元件。

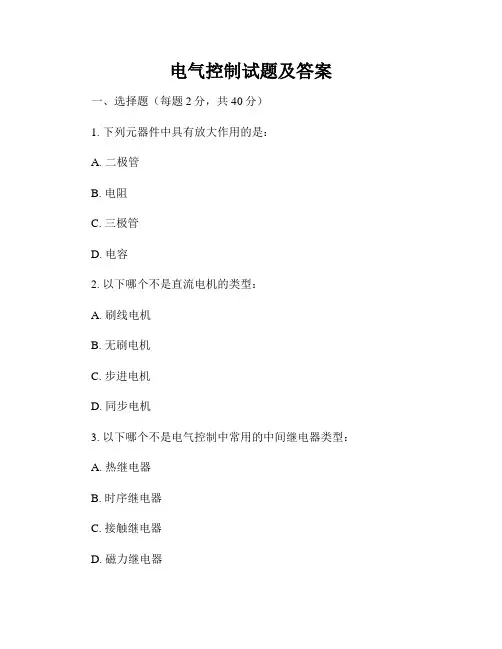

电气控制试题及答案一、选择题（每题2分，共40分）1. 下列元器件中具有放大作用的是：A. 二极管B. 电阻C. 三极管D. 电容2. 以下哪个不是直流电机的类型：A. 刷线电机B. 无刷电机C. 步进电机D. 同步电机3. 以下哪个不是电气控制中常用的中间继电器类型：A. 热继电器B. 时序继电器C. 接触继电器D. 磁力继电器4. 电气控制系统中的PLC是指：A. 电子计算机B. 可编程逻辑控制器C. 电子开关D. 总线控制器5. 以下哪个不是常见的电气控制回路：A. 开关回路B. 定时回路C. 变频回路D. 保护回路二、填空题（每题4分，共40分）1. 在电气控制系统中，将输入信号转换为数字信号的元器件是。

2. 电机启动时，常用的起动方式有和两种。

3. 开关电源的直流输出电压通常为 V。

4. 三相交流电机的电源电压通常为 V。

5. 在电气控制系统中，控制电路与动力电路之间的连接通常使用进行。

三、简答题（共20分）1. 请简要解释什么是电气控制系统。

电气控制系统是指通过电气设备和元器件来实现对各种设备、机械或工艺过程进行控制的系统。

它通过传感器感知输入信号，并经过逻辑控制和信号处理后，输出控制信号，从而实现对设备或过程的启动、停止、调节和保护等控制功能。

2. 请简述PLC的工作原理。

PLC是可编程逻辑控制器的简称。

其工作原理是通过接收输入信号、进行逻辑运算和处理，并产生相应的输出信号来控制设备或过程。

PLC 内部包含了可编程的逻辑控制程序，用户可以通过编程方式灵活地改变控制逻辑，从而实现不同的控制功能。

3. 请简要介绍电气控制系统中常见的传感器类型。

电气控制系统中常见的传感器类型包括温度传感器、压力传感器、流量传感器和光电传感器等。

温度传感器用于测量环境或设备的温度变化；压力传感器用于测量气体或液体的压力变化；流量传感器用于测量液体或气体的流量；光电传感器用于检测物体的存在、距离或颜色等。

四、计算题（共40分）1. 谐波电流引起的变压器损耗为9 kW，谐波电流有效值为15 A，变压器供电电压为220 V，求谐波电流的总畸变率。

电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。

A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。

A、B、C、D、5、延时断开常闭触点的图形符号是( B )。

A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。

A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。

A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。

2、熔断器是由和熔管两部分组成的。

3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。

7、热继电器是利用来工作的电器。

8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件：铜耗稳定，铁耗稳定。

习题与解答电气控制部分1-1.说明电磁式接触器的主要结构和作用。

答：基本由触点系统、电磁机构和灭弧装置三部分组成。

电磁式接触器的触点系统和电磁机构是对电路的通断起作用的功能性部件，灭弧装置是保证触点高质量通断及保护电器安全的保护性部件。

1-2.自动接通和关断电动机主电路，可使用什么电器？它由哪几部分组成？答：使用电磁式接触器可以自动接通和关断电动机主电路。

电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组成（另：还有由释放弹簧和触点弹簧组成的反力装置）。

1-3.什么电器能自动接通和关断电动机主电路，并说明其主要结构和作用。

答：使用电磁式接触器可以自动接通和关断电动机主电路。

电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组（另：还有由释放弹簧和触点弹簧组成的反力装置）。

1-4.简述交流接触器在电路中的作用，结构和工作原理。

答：交流接触器是利用电磁吸力进行操作的电磁开关。

常用来控制电动机，电热设备，电焊机等和继电器配合，还可以作为过电流和过电压的保护动作的执行元件。

结构：由触头系统、电磁系统和灭弧系统三部分组成。

工作原理：当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。

由于吸引线圈中通入的是交流电，铁芯中产生交变磁通，形成交变的电磁吸力，造成动铁芯吸合不牢产生振动和噪音。

振动易使电器结构松散，寿命减低，同时使触头接触不良，易于熔焊和蚀损。

噪声污染环境，使工人感到疲劳。

为了减小铁芯振动和噪音，在铁芯极面下安装短路环。

1-5.从接触器的结构上，如何区分是交流还是直流接触器？答：两者结构和工作原理基本相同，均由电磁机构、触头系统和灭弧装置组成。

但直流接触器的电磁机构采用沿棱角转动拍合式铁心，线圈中通入直流电不会产生涡流。

电气控制基础试题及答案一、单项选择题（每题2分，共20分）1. 电气控制系统中，用于实现自动控制的元件是（）。

A. 继电器B. 接触器C. 按钮D. 限位开关答案：A2. 电磁式继电器的主要组成部分不包括（）。

A. 电磁铁B. 触点C. 线圈D. 电阻答案：D3. 在电气控制电路中，熔断器的作用是（）。

A. 过载保护B. 短路保护C. 隔离电源D. 以上都是答案：D4. 交流接触器的线圈通电后，其触点的状态是（）。

A. 常开B. 常闭C. 保持原状态D. 不确定5. 电气控制线路中，用于实现电路自锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B6. 电气控制线路中，用于实现电路互锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：C7. 电气控制线路中，用于实现电路延时控制的元件是（）。

A. 按钮B. 接触器C. 时间继电器D. 限位开关答案：C8. 电气控制线路中，用于实现电路顺序控制的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B9. 电气控制线路中，用于实现电路急停控制的元件是（）。

B. 接触器C. 继电器D. 限位开关答案：A10. 电气控制线路中，用于实现电路过载保护的元件是（）。

A. 按钮B. 接触器C. 继电器D. 熔断器答案：D二、填空题（每空1分，共20分）1. 电气控制系统中，用于实现自动控制的元件是继电器，其主要组成部分包括电磁铁、触点和线圈。

2. 交流接触器的线圈通电后，触点状态变为常开，从而实现电路的自动控制。

3. 熔断器在电气控制线路中的作用是过载保护和短路保护，同时也可以用于隔离电源。

4. 电气控制线路中，接触器可以实现电路的自锁，即在电路闭合后，即使控制按钮释放，电路仍然保持闭合状态。

5. 电气控制线路中，继电器可以实现电路的互锁，即两个或多个电路不能同时工作。

6. 时间继电器在电气控制线路中用于实现电路的延时控制，即在电路闭合后，经过一定时间后电路才会断开。

习题及答案"电气控制及PLC应用"第一局部电气控制局部工程一电动机正反转控制线路1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号？答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的？答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁〔联锁〕？什么是自锁？试举例说明各自的作用。

答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。

即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。

这种接法就叫做"自锁〞。

互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。

当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。

相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。

这样互相牵制，起到一定的逻辑作用。

这种接法就叫"互锁〞。

4．低压电器的电磁机构由哪几局部组成"答：电磁系统主要由线圈、铁芯〔静铁芯〕和衔铁〔动铁芯〕3局部组成5．熔断器有哪几种类型？试写出各种熔断器的型号。

熔断器在电路中的作用是什么？答：熔断器按构造形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。

其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。

瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流到达或超过*一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。

6．熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一样？〔1〕额定电压〔2〕额定电流〔3〕分断能力〔4〕时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用假设干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。

中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1、低压电器基本结构就是、与灭弧装置。

2、在交流接触器得铁心上一定要安装，目得就是。

3、直流电动机得调速方法有：1）改变调速、2）改变调速、3）调速等三种。

4、用Y-△降压起动时,起动电流为直接用△接法起动时得 ,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5、反接制动时，当电机接近于时，应及时防止。

6、伺服电动机为了防止“反转”现象得发生，采用得方法。

7、低压电器得基本结构就是、、。

8、熔断器又叫保险丝，用于电路得保护，使用时应接在电路中。

9、机床电气控制就是对控制对象进行控制。

10、电磁制动就是使电动机产生一个与旋转方向得方法实现得；按其产生得制动转矩方法得不同可分为：能耗制动、再生制动、反接制动。

11、摇臂钻床得主运动就是主轴带着钻头得旋转运动；进给运动就是主轴得垂直运动；辅助运动主要有三种：。

12、电动机得降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。

13、在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。

14、直流电机得调速方法有、、。

15、笼型异步电机得降压起动方法有：、、。

16、行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分得行程大小、运动方向或进行限位保护。

17、接触器可用于频繁通断电路，又具有保护作用。

18、伺服电机又称电机，在自动控制系统中作为元件。

它将输入得电压信号变换成转矩与速度输出，以驱动控制对象。

19、速度继电器就是用来反映变化得自动电器。

动作转速一般不低于300r/min，复位转速约在。

20、刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身与设备安全事故。

接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

二、判断题：1、直流电动机得起动方法有直接起动、电枢回路串电阻起动降压起动。

中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。

2.在交流接触器的铁心上一定要安装，目的是。

3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。

4.用Y-△降压起动时,起动电流为直接用△接法起动时的,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5.反接制动时，当电机接近于时，应及时防止。

6.伺服电动机为了防止“反转”现象的发生，采用的方法。

7.低压电器的基本结构是、、。

8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。

9.机床电气控制是对控制对象进行控制。

10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。

11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。

12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。

13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。

14.直流电机的调速方法有、、。

15.笼型异步电机的降压起动方法有：、、。

16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

17.接触器可用于频繁通断电路，又具有保护作用。

18.伺服电机又称电机，在自动控制系统中作为元件。

它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。

19.速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。

接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。

一、填空题（每空1分，共30分）1．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。

2. 热继电器一般用于电动机的长期过载保护保护。

接触器除通断电路外，还具有欠压和失压保护作用。

3. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△接法的电动机。

4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接5.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

9.根据工作电压的高低，电器分为低压电器和高压电器。

10、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。

11、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。

12、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

13、速度继电器主要用作_____反接制动_______控制。

14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。

这种图就是电气控制系统图。

电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。

15、机床中最常见的降压起动方法有 Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。

中南大学网络教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。

2.在交流接触器的铁心上一定要安装，目的是。

3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。

4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5.反接制动时，当电机接近于时，应及时防止。

6.伺服电动机为了防止“反转”现象的发生，采用的方法。

7.低压电器的基本结构是、、。

8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。

9.机床电气控制是对控制对象进行控制。

10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。

11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。

12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。

13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序连锁等。

14.直流电机的调速方法有、、。

15.笼型异步电机的降压起动方法有：、、。

16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

17.接触器可用于频繁通断电路，又具有保护作用。

18.伺服电机又称电机，在自动控制系统中作为元件。

它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。

19.速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。

接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。

习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

复习题一判断题题意对的在（）打V,错的在（）打X1）直流电机1直流电机转子绕组通过的电流是交流电流。

（√））2串励直流电机可以空载试运行（X）3直流电机的换向器是安装在转轴端部，用于调配电枢绕组电源方向。

（√））4 直流电机转子绕组通过的电流是交流电流。

（√））1普通单相交流电焊机是特殊的降压变压器。

（√））2电压互感器的副边不可以开路。

（X）3任意三相电力变压器都可以并联运行。

（√））3）交流电动机及特种电动机1单相交流电动机调换电源的相线和中线接头，其运行反向。

（X）2三相步进电机不是三相交流电机，不可以接三相交流电源。

（√）3单相交流电动机一个定子绕组串电容器是用来分相的，不是为提高功率因数。

（√）4频敏变阻器是专用来启动绕线式三相交流异步电动机的设备（√）4）电气控制1交流接触器铁芯嵌有铜短路环可用于消除吸合震动和噪声（√）2直流接触器铁芯可以用普通钢整体做成，而不用硅钢片叠成。

（√）3交流接触器在控制电路中可以实施短路保护。

（X）4交流接触器的铁芯可以用普通钢片做制，不一定要用硅钢片制作。

（X）5直流接触器和交流接触器都是通过主触头分合控制电路，因此可以互相替代。

（ X）二选择题1）直流电机1直流电动机的换向极作用是（B），A电源换向B平衡电枢磁场C加大主磁通D变速2直流电机电枢绕组通过的电流是（A）。

A交流 B 直流 C不确定3直流电动机可以作直流发电机用，发动机带动直流电动机可以发电。

（A）A 能 B不能4只改变串励直流电机电源的正负极，直流电机转动方向就会（A）A不变B反向Ｃ不确定2）交流电动机及特种电动机1三相笼型异步电动机相同电压下空载启动比满载启动转矩（C）。

A小B大C相同2大功率三相异步笼式电机可以（B）Ａ直接启动Ｂ降压启动C转子串电阻启动D同步启动3三相异步电机改变定子磁极对数P的调速方法适用（C）调速。

A绕线电机 B 直流电机 C 三相笼式异步电机D 步进电机4 三相异步电机额定转速为980r/min。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB1、KM1、M1 启动，SB2、KM2、M2启动。

SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。

要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。

绘出电气控制原理图。

33KM3KM1KM2KM3KM3KM2KM1KM1KM2KM3KM2KM1FU1FU2FR1FR1SB3SB1SB2SB4SB51234567FR2FR2主轴电动机短路保护润滑油泵主轴电动机控制油泵电机控制电源保护电源开关QM1M25.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。

33KM3KM1FR1FU23KM2FR2FR3FR1FR2KM1SB1KT2KM1KT1KM2KT2KT1FR3KT2KM3KT3KM2SB3KT3M2M1M3FU17.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB 2和SB 1控制电动机M 的起停 ②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。

③制动一段时间后，应使接触器KM 2自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。

第一种第二种KM1SB1KM1KM2KM2KM1FU2SB2SB2KTKT KM2KM2FR KM1SB1KM1KM2KT KM2KM1FU2SB2KM2SB2KTFR1.设计一个工作台前进后退控制线路。
