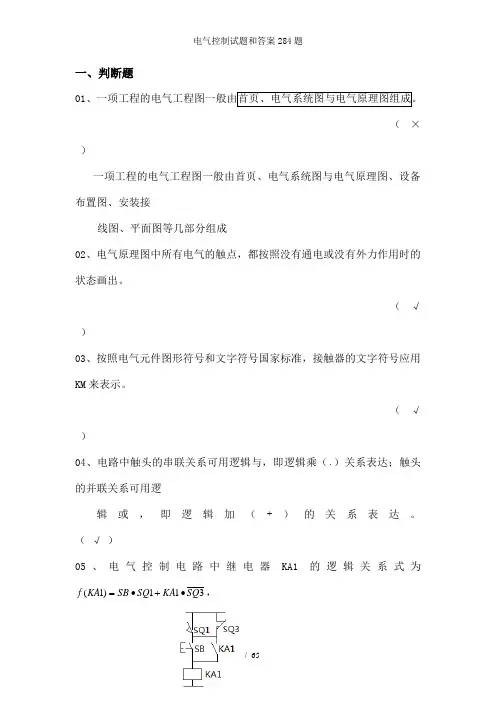

一、判断题01、一项工程的电气工程图一般由首页、电气系统图与电气原理图组成。

（×）一项工程的电气工程图一般由首页、电气系统图与电气原理图、设备布置图、安装接线图、平面图等几部分组成02、电气原理图中所有电气的触点，都按照没有通电或没有外力作用时的状态画出。

（√）03、按照电气元件图形符号和文字符号国家标准，接触器的文字符号应用KM来表示。

（√）04、电路中触头的串联关系可用逻辑与，即逻辑乘（⋅）关系表达；触头的并联关系可用逻辑或，即逻辑加（+）的关系表达。

（√）05、电气控制电路中继电器KA1的逻辑关系式为KAf••=，SB+KA13SQ1)1(SQ则对应的电路图为（×）=+•+f KA SB KA SQ SQ(1)(1)(13)06、机床控制线路中电动机的基本控制线路主要有启动、运行与制动控制线路。

（√）07、机床电气控制系统中交流异步电动机控制常用的保护环节有短路、过电流、零电压与欠电压保。

（√）08、阅读分析电气原理图应从分析控制电路入手。

（√）09、X62W铣床工作台做左右进给运动时，十字操作手柄必须置于中间零位以解除工作台横向进给、纵向进给和上下移动之间的互锁。

（√）10在检查控制回路电压是否正常。

（√）11、T68镗床所具备的运动方式有主运动、进给运动、辅助运动。

（√）12、T68镗床主轴电动机在高速运行时，电动机为YY形连接。

（√）13、T68镗床主轴电动机只有低速挡，没有高速挡时，常见的故障原因有时间继电器KT不动作或行程开关SQ2安装的位置移动造成的SQ2处于始终断开的状态。

（√）14、20/5 t制屏来实现控制。

（×）20/5 t起重机电气控制线路中的主钩电动机由主令控制器配合磁力控制屏来实现控制。

15、20/5 t起重机主钩既不能上升又不能下降的原因，主要有欠电压继电器KV不吸合、欠电压继电器自锁触点未接通、主令控制器触点接触不良、电磁铁线圈开路未松闸等。

电气控制试题及答案一、填空题：（每空1分，共20分）1．行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

2．电流继电器的线圈应联在电路中，绕组较，电压继电器的线圈应在电路中，绕组较。

3．常用的低压电器是指工作电压在交流以下、直流以下的电器。

4．低压电器触点的接触形式有_______、_______和接触。

5．低压电器基本结构是、和。

6. 电磁机构中的__________是静止不动的，只有_______是可动的。

7．自动空气开关又称开关，它是既能通断电路，又能进行、、、保护。

二、简答题（每小题5分、共10分）1、交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？2、一台具有自动复位热继电器的接触器正转控制电路的电动机，在工作过和中突然停车，过一段时间后，在没有触动任何电器情况下，电路又可重新起动和正常工作了。

试分析其原因。

三、设计题（10分）有一台专机,由二台三相异步电动机拖动，要求M1先起动，经过20秒后M2自行起动，M2起动后M1自行停转。

四、实作题（60分）按图安装三相异步电动机星形—三角形降压起动控制线路1、设负载为3kW、额定电压380伏、工作转速1440转/分的三相笼型异步电动机。

根据考题及负载要求，选择电器元件。

2．按给定的电气原理图在规定的安装板上配线安装线路。

（1）按钮固定在安装木板上，按钮、电源、负载均应经接线端子排出入。

（2）主回路选用BLV—2.5mm2导线，控制回路选用BV—1.5mm2导线，按钮进出线选用BVR—1mm2导线。

（3）在安装板上进行板前配线，导线敷设要求平直、整齐、合理。

各接点必须牢固、板面整洁。

3．安装完毕，考生应主动向监考教师提出通电试车要求，经同意，由监考教师陪同进行通电。

通电试车时不得对线路作改动或对线路是否正确进行带电检查。

在通电试车前将时间继电器动作延时时间调整到合适。

电气控制技术复习题+参考答案一、单选题（共87题，每题1分，共87分）1.变压器主要组成部分是（）A、铁芯与绕组B、定子与转子C、铁芯与定子D、绕组与转子正确答案：A2.电动机的主要组成部分是（）。

A、定子和转子B、定子绕组和铁芯C、转子绕组和铁芯D、绕组和铁芯正确答案：A3.变压器不可以变换交流电的（）A、电压大小B、不确定C、频率D、电流大小正确答案：C4.行程开关的电气字母符号为()A、QSB、SQC、SBD、QF正确答案：B5.我国变压器的额定频率规定为（）A、60HzB、100HzC、都不是D、50Hz正确答案：D6.在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。

A、交流电源B、直流电源C、任意电源D、以上都不是正确答案：B7.热继电器在电动机控制线路中不能作()。

A、缺相保护B、短路保护C、过载保护D、缺相保护正确答案：B8.三相异步电动机的额定电压是指定子绕组的（）。

A、相电压B、线电压C、任意电压D、不确定正确答案：B9.三相异步电动机的额定电流是指定子绕组的（）。

A、线电流B、不确定C、相电流D、任意电流正确答案：A10.变压器一次、二次绕组的电压与其匝数的关系是（）A、成反比B、不确定C、无关D、成正比正确答案：D11.在三相异步电动机的反接制动中，限制制动电流的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：A12.交流接触器的作用是（）A、频繁通断主回路B、保护主回路C、保护控制回路D、频繁通断控制回路正确答案：A13.低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是正确答案：B14.完成工作台自动往返行程控制要求的主要电器元件是（）。

A、行程开关B、接触器C、按钮D、刀开关正确答案：A15.电源开关之后的三相交流主电路分别用（）A、L1、L2、L3标号B、U、V、W标号C、A、B、C标号D、1、2、3标号正确答案：B16.使用电压互感器时，其二次侧不允许（）A、短路B、通路C、不确定D、开路（断路）正确答案：A17.电压互感器二次侧的额定电压一般是A、5000VB、100VC、10VD、任意正确答案：B18.用来表示电动机、电器实际位置的图是（）。

电气控制练习题一、识图题：P791、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出电阻R、速度继电器KS、直流电源VC的作用。

（4）工作原理。

答：（1）指出属于什么控制电路？三角形控制方法能耗制动按速度原则的控制电路（2）指出电路保护环节。

短路保护、过载保护、失压欠压保护（3）指出电阻R、速度继电器KS、直流电源VC的作用。

电阻R：减小制动电流速度继电器KS：确定能耗制动投切时间直流电源VC：把交流整流成直流电4）工作原理：启动时，先合上电源开关QS，按下按钮开关SB2，控制回路接触器KM1吸合并自锁，主回路接触器KM1吸合，电机运转，当转速升高到一定值的时候，速度继电器触头KS闭合，然后按下按钮SB1，使KM1断电，SB1的常开触点闭合，接触器KM2线圈通电自锁，电动机定子绕组接入直流电源进行能耗制动，转速迅速下降。

当转速下降到一定值时，速度继电器KS的常开触点ks断开，KM2线圈断电，能耗制动结束。

P512、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出主要控制电器类型及其作用。

（4）工作原理。

1）自耦变压器降压启动控制电路星形控制方法2）短路保护、过载保护、失压欠压保护3、P55请说明下列控制线路完成的电机什么启动方式，采用何控制原则？并简述工作原理。

答：直接启动方式速度控制原则工作原理：合上开关QS，控制电路电源通电，按下启动按钮SB1接触器KM吸合，KM的主触头闭合，电动机接通电源，辅助触头KM闭合，控制回路自锁，另一个辅助触头也闭合，线圈KA常开触头闭合，此时KA1，KA2，KA3触头闭合P1704、下图为给水系统给水水泵的控制原理图，识图并回答下列问题1）给水泵的工作方式和电机的起动方式2）使用了哪些控制电器3）简述1#工作2#备用，工作泵出现问题的工作过程4）设置了何种保护和指示信号1）自动的工作方式直接启动2）接触器，时间继电器，热继电器，熔断器。

电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。

（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。

（错误）3. 熔断器在电路中主要起到过载保护作用。

（错误）4. 交流接触器的线圈断电后，触点会自动断开。

（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。

电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。

2. 电气控制技术中，______可以用于实现电路的过载保护。

3. 继电器的工作原理是通过______来控制电路的通断。

4. 电气控制系统中，______是实现远程控制的重要元件。

5. 定时器在电气控制技术中，主要用于实现______控制。

6. 在电气控制技术中，______可以实现电路的短路保护。

7. 电气控制系统中，______是实现电压转换的主要元件。

8. 传感器在电气控制技术中，主要用于实现______。

9. 接触器在电气控制技术中，主要用于实现______控制。

10. 电气控制技术中，______是实现时间控制的主要元件。

电气控制试题及答案一、选择题（每题2分，共40分）1. 下列元器件中具有放大作用的是：A. 二极管B. 电阻C. 三极管D. 电容2. 以下哪个不是直流电机的类型：A. 刷线电机B. 无刷电机C. 步进电机D. 同步电机3. 以下哪个不是电气控制中常用的中间继电器类型：A. 热继电器B. 时序继电器C. 接触继电器D. 磁力继电器4. 电气控制系统中的PLC是指：A. 电子计算机B. 可编程逻辑控制器C. 电子开关D. 总线控制器5. 以下哪个不是常见的电气控制回路：A. 开关回路B. 定时回路C. 变频回路D. 保护回路二、填空题（每题4分，共40分）1. 在电气控制系统中，将输入信号转换为数字信号的元器件是。

2. 电机启动时，常用的起动方式有和两种。

3. 开关电源的直流输出电压通常为 V。

4. 三相交流电机的电源电压通常为 V。

5. 在电气控制系统中，控制电路与动力电路之间的连接通常使用进行。

三、简答题（共20分）1. 请简要解释什么是电气控制系统。

电气控制系统是指通过电气设备和元器件来实现对各种设备、机械或工艺过程进行控制的系统。

它通过传感器感知输入信号，并经过逻辑控制和信号处理后，输出控制信号，从而实现对设备或过程的启动、停止、调节和保护等控制功能。

2. 请简述PLC的工作原理。

PLC是可编程逻辑控制器的简称。

其工作原理是通过接收输入信号、进行逻辑运算和处理，并产生相应的输出信号来控制设备或过程。

PLC 内部包含了可编程的逻辑控制程序，用户可以通过编程方式灵活地改变控制逻辑，从而实现不同的控制功能。

3. 请简要介绍电气控制系统中常见的传感器类型。

电气控制系统中常见的传感器类型包括温度传感器、压力传感器、流量传感器和光电传感器等。

温度传感器用于测量环境或设备的温度变化；压力传感器用于测量气体或液体的压力变化；流量传感器用于测量液体或气体的流量；光电传感器用于检测物体的存在、距离或颜色等。

四、计算题（共40分）1. 谐波电流引起的变压器损耗为9 kW，谐波电流有效值为15 A，变压器供电电压为220 V，求谐波电流的总畸变率。

电气控制基础试题及答案一、单项选择题（每题2分，共20分）1. 电气控制系统中，用于实现自动控制的元件是（）。

A. 继电器B. 接触器C. 按钮D. 限位开关答案：A2. 电磁式继电器的主要组成部分不包括（）。

A. 电磁铁B. 触点C. 线圈D. 电阻答案：D3. 在电气控制电路中，熔断器的作用是（）。

A. 过载保护B. 短路保护C. 隔离电源D. 以上都是答案：D4. 交流接触器的线圈通电后，其触点的状态是（）。

A. 常开B. 常闭C. 保持原状态D. 不确定5. 电气控制线路中，用于实现电路自锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B6. 电气控制线路中，用于实现电路互锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：C7. 电气控制线路中，用于实现电路延时控制的元件是（）。

A. 按钮B. 接触器C. 时间继电器D. 限位开关答案：C8. 电气控制线路中，用于实现电路顺序控制的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B9. 电气控制线路中，用于实现电路急停控制的元件是（）。

B. 接触器C. 继电器D. 限位开关答案：A10. 电气控制线路中，用于实现电路过载保护的元件是（）。

A. 按钮B. 接触器C. 继电器D. 熔断器答案：D二、填空题（每空1分，共20分）1. 电气控制系统中，用于实现自动控制的元件是继电器，其主要组成部分包括电磁铁、触点和线圈。

2. 交流接触器的线圈通电后，触点状态变为常开，从而实现电路的自动控制。

3. 熔断器在电气控制线路中的作用是过载保护和短路保护，同时也可以用于隔离电源。

4. 电气控制线路中，接触器可以实现电路的自锁，即在电路闭合后，即使控制按钮释放，电路仍然保持闭合状态。

5. 电气控制线路中，继电器可以实现电路的互锁，即两个或多个电路不能同时工作。

6. 时间继电器在电气控制线路中用于实现电路的延时控制，即在电路闭合后，经过一定时间后电路才会断开。

电气控制PLC复习题（含参考答案）1、步进电动机的转速与______成正比。

A、脉冲频率B、电流C、脉冲个数D、电压答案：A2、主轴_____的作用是将主轴准确停在某一固定的角度上，以进行换刀等动作。

A、准停控制B、调速功能C、旋转功能D、换刀功能答案：A3、______是指低压电器在不需维修或更换器件时所能承受空载操作次数。

A、机械寿命B、额定工作时间C、额定寿命D、电器寿命答案：A4、具有热元件及双金属片的低压继电器是。

A、电压继电器B、热继电器C、中间继电器D、电流继电器答案：A5、步进电动机的转速主要由下列的那个参数确定____A、脉冲频率B、输入电压值C、输入电流量D、脉冲宽度答案：A6、目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变____进行调速。

A、定子供电电压B、转差率C、定子供电频率D、磁极对数答案：C7、______是指起动时在三相定子电路中串接电阻，使电动机定子绕组电压降低，起动结束后再将电阻短接。

A、定子串电阻降压起动B、Y-△起动C、自耦变压器降压起动D、直接起动答案：A8、刀开关是低压配电装置中最简单的应用最广泛的电器，但它主要用于____A、隔离电源B、通电额定电流C、切断短路电流D、切断过载电流答案：A9、数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、加工软件C、编程软件D、控制软件答案：A10、数控机床的性能很大程度上取决于____的性能。

A、伺服系统B、位置检测系统C、机械结构D、计算机运算答案：A11、以下哪个电器属于隔离开关____。

A、刀开关B、接触器C、时间继电器D、按钮开关答案：A12、电气自动控制部分包括_____A、电动机传动机构工作机构B、起动制动机调速的控制部分C、保证电机起动、制动、反向、调速的控制部分D、电动机起动制动机调速的控制部分答案：C13、数控机床电气控制系统由____、进给伺服系统、主轴伺服系统、机床强电系统等组成。

电气控制期末试题及答案一、选择题1. 电动机的启动方式包括（）A. 直接启动B. 变频启动C. 电阻启动D. 电磁启动【答案】A、B、C、D2. 转速控制系统中的PID控制器参数，通常是通过（）来调整的。

A. 手动试探法B. 自整定方法C. 经验总结法D. 系统辨识法【答案】D. 系统辨识法3. 三相模型中，三个变量的实际量、速度量和位置量是（）。

A. 速度量：adcB. 位置量：aC. 位置量：cbD. 速度量：ac【答案】B4. 在PLC的编程软件中，通过修改（）的程序元素的设计和参数，达到常规定时或定次执行特定程序的目的。

A. 宏指令B. 位指令C. 子程序D. 输入输出【答案】C. 子程序5. 在交直流电力变换技术中，采用逆变器将电源交流转换为直流电源时，逆变器的控制方法主要有哪些？A. 定频控制B. PWM控制C. SPWM控制D. SVPWM控制【答案】B、C、D二、填空题1. PID控制器的输出计算公式为____________。

【答案】PID输出= Kp* e(t) + Ki *∫e(t)dt + Kd * de(t)/dt2. 程序设计中，指令的执行顺序通常遵循____________原则。

【答案】先入先出3. PLC系统中，I/O设备连接信号和PLC的端子板上，采用的一般是____________。

【答案】接线端子三、简答题1. 什么是电气控制系统？【答案】电气控制系统是由电气元件和控制装置按照一定的控制规律连接组成的系统，用来控制和指挥生产、制造、工程施工、交通流量、环境保护等各个领域的工业过程和技术装置。

2. 请简述三相电机的工作原理。

【答案】三相电机是以三相交流电为动力源的电动机。

它的工作原理是由于三个正弦电流互相位差为120°，通过三个电磁线圈在磁场中产生旋转磁场，进而带动电机转子旋转，实现机械能的输出。

3. 请简述PLC的优点和应用领域。

【答案】PLC（可编程逻辑控制器）的优点包括：可靠性高、可编程性强、易于维护和扩展、适用于恶劣环境等。

中南大学网络教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。

2.在交流接触器的铁心上一定要安装，目的是。

3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。

4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5.反接制动时，当电机接近于时，应及时防止。

6.伺服电动机为了防止“反转”现象的发生，采用的方法。

7.低压电器的基本结构是、、。

8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。

9.机床电气控制是对控制对象进行控制。

10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。

11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。

12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。

13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序连锁等。

14.直流电机的调速方法有、、。

15.笼型异步电机的降压起动方法有：、、。

16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

17.接触器可用于频繁通断电路，又具有保护作用。

18.伺服电机又称电机，在自动控制系统中作为元件。

它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。

19.速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。

接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。

《电气控制技术》复习题答案一选择1．下列低压电器中不属于主令电器的有（ D ）。

A．按钮 B．行程开关 C．凸轮控制器 D．热继电器2．交流接触器CJ10Z—40/3的额定电流为（B）。

A．10A B．40A C．3A D．12A3．延时动作的继电器是（C）。

A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器4．下列电器中能实现欠压保护的是（C）。

A．熔断器 B．速度继电器 C．接触器 D．行程开关5．电路图中接触器线圈符号下左栏中的数字表示该接触器（ B）所处的图区号。

A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头6．在机床电气控制线路中，熔断器作A保护。

A.短路B.过载C. 欠压 D．无保护功能7．熔断器作为短路保护的电器，它是（B）于被保护电路中的。

A.并接B.串接C.串接或并接都可以8．三相异步电动机既不增加启动设备，又能适当增加启动转矩的一种降压启动方法是（C）。

A．定子串电阻降压启动 B．定子串自耦变压器降压启动C．星-三角降压启动 D．延边三角形降压启动9．三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（ B）。

A．在定子绕组中传入电阻 B．在定子绕组中通入直流电源C．重新接入反相序电源 D．以上说法都不正确10．（B）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。

A.刀开关B.低压断路器C.组合开关 D．行程开关11．交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现B保护。

A．短路 B．欠压 C．过载 D．无保护功能12．在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是（C）A.欠电流继电器，应将其常闭触点接入控制电路B.欠电流继电器，应将其常开触点接入控制电路C.过电流继电器，应将其常闭触点接入控制电路D.过电流继电器，应将其常开触点接入控制电路13．分析电气原理图的基本原则是：（C）A.先分析交流通路B.先分析直流通路C.先分析主电路、后分析辅助电路D.先分析辅助电路、后分析主电路14．电路图中接触器线圈符号下右栏中的数字表示该接触器（ D）所处的图区号。

电气控制试题答案一、选择题1. 电气控制系统中，用于实现远程控制的关键设备是（）。

A. 继电器B. 接触器C. 变频器D. PLC答案：D2. 以下哪种传感器不属于温度检测的范畴？（）。

A. 热电偶B. 热敏电阻C. 红外传感器D. 霍尔效应传感器答案：D3. 在电动机控制电路中，热继电器的主要作用是（）。

A. 过载保护B. 短路保护C. 欠压保护D. 过压保护答案：A4. 电气控制系统中，用于实现顺序控制的电路称为（）。

A. 并联电路B. 串联电路C. 定时电路D. 逻辑电路答案：D5. 以下哪种电缆不适合用于高温环境？（）。

A. 聚氯乙烯绝缘电缆B. 交联聚乙烯绝缘电缆C. 氟塑料绝缘电缆D. 橡胶绝缘电缆答案：D二、填空题1. 在三相异步电动机的控制电路中，当启动按钮和停止按钮同时被按下时，电动机将处于________状态。

答案：停止2. 电气控制系统中，为了提高系统的可靠性和安全性，通常采用________原则来设计保护电路。

答案：故障安全3. 变频器的主要功能是改变电动机的________，以实现对电动机转速的控制。

答案：电源频率和电压4. 在电气控制系统中，为了实现对电动机的正反转控制，需要使用________。

答案：双向控制电路5. 电气控制线路图主要包括原理图、________和电缆布线图。

答案：接线图三、简答题1. 请简述电气控制系统中过电流保护的作用及其实现方式。

答：过电流保护的作用是在电流超过设定值时，切断电路以防止电气设备损坏或发生危险。

实现方式通常通过安装过电流继电器或保护断路器，当检测到电流超过预定值时，继电器动作断开电路或断路器自动跳闸。

2. 说明PLC控制系统中输入/输出模块的作用。

答：输入模块的作用是接收来自外部设备（如传感器、开关等）的信号，并将其转换为PLC可以识别的格式。

输出模块则将PLC处理后的信号转换为适合驱动外部执行元件（如电动机、阀门等）的信号。

输入/输出模块是PLC与外部世界连接的桥梁，确保信息的准确传递和执行指令的准确执行。

电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。

A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。

A、B、C、D、5、延时断开常闭触点的图形符号是( B )。

A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。

A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。

A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流 1200 V以下、直流1500V以下的电器。

2、熔断器是由熔体和熔管两部分组成的。

3、三相异步电动机的能耗制动可以按时间原则和速度原则来控制。

4、双速电动机的定子绕组在低速时是三角形联结5、熔体为一次性使用元件，再次工作必须更换新的熔体。

6、接触器的额定电压指主触头的额定电压。

7、热继电器是利用电流的热效应来工作的电器。

8、变极对数调速一般仅用于笼型异步电动机。

中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。

2.在交流接触器的铁心上一定要安装，目的是。

3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。

4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5.反接制动时，当电机接近于时，应及时防止。

6.伺服电动机为了防止“反转”现象的发生，采用的方法。

7.低压电器的基本结构是、、。

8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。

9.机床电气控制是对控制对象进行控制。

10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。

11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。

12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。

13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。

14.直流电机的调速方法有、、。

15.笼型异步电机的降压起动方法有：、、。

16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

17.接触器可用于频繁通断电路，又具有保护作用。

18.伺服电机又称电机，在自动控制系统中作为元件。

它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。

19.速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。

接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。

电气控制技术试题库一、判断题（每题2分，共20分）1. 低压电器指工作在直流1200V、交流1500V以下的各种电器。

错2. 所有的保护电器都是自动电器。

错3. 所有的控制电器都是手动的。

错4. 电磁机构使衔铁释放（复位）的力与器隙的关系曲线称为反力特性。

对（吸力特性：电磁机构使衔铁吸合的力与衔铁气隙的关系曲线。

电磁机构运动部分的静阻力与气隙的关系曲线称为反力特性。

）5. 电磁机构使衔铁吸合的力与器隙的关系曲线称为吸力特性。

对6. 电磁机构中的线圈是串联的主要用于电压检测，所以也叫做电压线圈。

错1）串联电磁机构：电磁线圈串联于电路中。

按电流种类又分为直流串联电磁机构和交流串联电磁机构。

该结构的特点是匝数少，线径粗，衔铁动作与否取决于线圈中电流的大小，故又称为电流线圈。

7. 电磁机构中的线圈是并联的主要用于电压检测，所以也叫做电压线圈。

对并联电磁机构：电磁线圈并联于电路中。

按电流种类又分为直流并联电磁机构和交流并联电磁机构。

该结构的特点是匝数多，线径细，衔铁动作与否取决于线圈中电压的大小，故又称为电压线圈。

8. 反力特性一定在吸力特性的下方，在剩磁特吸力特性的上方。

错9. 电磁式电器的触电类型为点接触的适合于电流不大，压力小的场合。

点接触：用于小电流接触器中。

线接触：用于通电次数多，电流大的场合。

面接触：允许通过较大电流。

10. 电磁式电器的触电类型为线接触的适合接通次数多，电流小的场合。

11. 接触器能频繁的通断电路并具有低压保护功能。

对12. 接触器是一种只能通断交流的电磁式自动切换电器。

对13. 直流接触器比交流接触器更适合于频繁操作。

错14. 接触器的反断能力是指接触器能可靠分段的电压最大值。

15. 电压继电器属于信号继电器，时间继电器属于控制继电器。

16. 电流继电器一般并联在电路中，分为过电流继电器和欠电流继电器。

17. 热继电器具有短路保护和过载保护。

18. 热继电器具有反时限保护特性。
