汽车自动变速器构造及工作原理原理演示文稿汽车自动变速器是现代汽车驱动系统中的重要部件之一，它的主要作用是根据发动机转速和车辆行驶速度，合理地选择不同的齿比，以提供最佳的动力输出和燃油经济性。
本文将详细介绍汽车自动变速器的构造和工作原理，并通过演示来帮助读者更好地理解。
一、自动变速器的构造：1.液力变矩器：液力变矩器是汽车自动变速器的关键部件之一，它通过液压传动方式实现动力输出。
液力变矩器由泵轮、涡轮和导向转子三部分组成。
泵轮由发动机带动，涡轮与变速器输入轴相连，导向转子与输出轴相连。
当发动机运转时，泵轮驱动液体在涡轮中形成一个旋转的涡流，涡轮将这个旋转涡流转化为动力输出，从而驱动汽车行驶。
2.行星齿轮组：行星齿轮组是实现不同齿比选择的核心机构。
它由太阳轮、行星轮和内齿轮三部分组成。
通过改变太阳轮、行星轮和内齿轮之间的连接方式，可以实现不同的齿比。
在实际运行中，变速器会根据车速和行驶状态，自动切换不同的齿比，以实现最佳的动力输出。
3.液压操纵系统：液压操纵系统通过控制油压来实现行星齿轮组的切换。
一般来说，液压操纵系统包括离合器、制动器、却流器等部件。
离合器用于连接或断开相应的行星齿轮组，制动器用于制动相应的行星齿轮组，却流器用于控制液压系统的压力。
二、自动变速器的工作原理：1.挡位选择过程：当驾驶员选择驾驶模式（如P（停车）、R（倒车）、N（空挡）、D （驾驶）等），控制器将信号传递给液压操纵系统，液压操纵系统根据信号切换对应的行星齿轮组连接方式，确定所需齿比。
2.液力变矩器过程：当变速杆位于驾驶档位时，变速器输入轴上的齿轮开始转动，驱动液力变矩器的泵轮。
液压系统通过控制阀门和泵的转速，调节液力变矩器中的工作压力和转矩。
液力变矩器将发动机的转矩传递给变速器输出轴，驱动车辆前进。
当驾驶员加速或减速时，液压操纵系统会根据车速和发动机转速的变化，通过控制液力变矩器的油流量和压力来实现变速器齿比的自动调整。

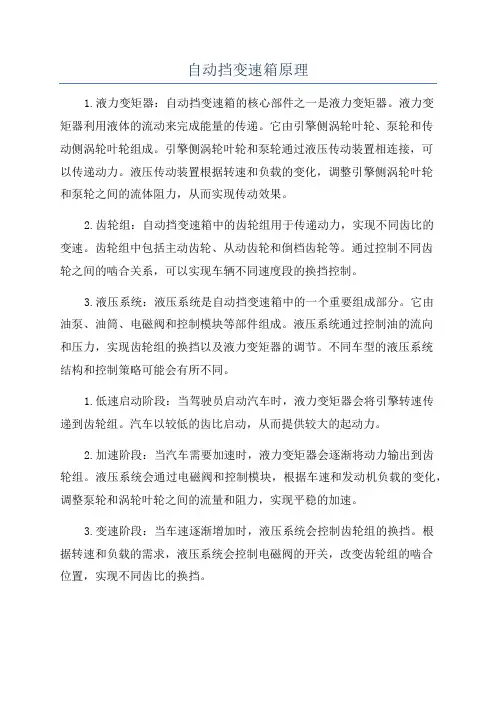

自动挡变速箱原理1.液力变矩器：自动挡变速箱的核心部件之一是液力变矩器。
液力变矩器利用液体的流动来完成能量的传递。
它由引擎侧涡轮叶轮、泵轮和传动侧涡轮叶轮组成。
引擎侧涡轮叶轮和泵轮通过液压传动装置相连接，可以传递动力。
液压传动装置根据转速和负载的变化，调整引擎侧涡轮叶轮和泵轮之间的流体阻力，从而实现传动效果。
2.齿轮组：自动挡变速箱中的齿轮组用于传递动力，实现不同齿比的变速。
齿轮组中包括主动齿轮、从动齿轮和倒档齿轮等。
通过控制不同齿轮之间的啮合关系，可以实现车辆不同速度段的换挡控制。
3.液压系统：液压系统是自动挡变速箱中的一个重要组成部分。
它由油泵、油筒、电磁阀和控制模块等部件组成。
液压系统通过控制油的流向和压力，实现齿轮组的换挡以及液力变矩器的调节。
不同车型的液压系统结构和控制策略可能会有所不同。
1.低速启动阶段：当驾驶员启动汽车时，液力变矩器会将引擎转速传递到齿轮组。
汽车以较低的齿比启动，从而提供较大的起动力。
2.加速阶段：当汽车需要加速时，液力变矩器会逐渐将动力输出到齿轮组。
液压系统会通过电磁阀和控制模块，根据车速和发动机负载的变化，调整泵轮和涡轮叶轮之间的流量和阻力，实现平稳的加速。
3.变速阶段：当车速逐渐增加时，液压系统会控制齿轮组的换挡。
根据转速和负载的需求，液压系统会控制电磁阀的开关，改变齿轮组的啮合位置，实现不同齿比的换挡。
4.减速和停车：当驾驶员需要减速或停车时，液压系统会停止引擎的输入功率，并将动力传递到齿轮组。
在减速和停车的过程中，液压系统会通过电磁阀的控制，调整液力变矩器的阻力，使得汽车平稳停下。
总之，自动挡变速箱通过液力变矩器、齿轮组和液压系统的配合工作，实现汽车在不同速度下的变速和换挡。
它的工作原理复杂，但通过系统的控制和调节，使得驾驶员能够更加方便和舒适地驾驶汽车。
自动变速器的结构和工作原理一、结构自动变速器是一种用于汽车的传动装置，主要作用是根据车辆的速度和负载条件，自动调整发动机输出的扭矩和转速，以提供最佳的动力传递和燃油经济性。
它由多个部件组成，包括液力变矩器、行星齿轮组、离合器、制动器、齿轮轴和控制单元等。
1. 液力变矩器：液力变矩器是自动变速器的核心部件之一，它通过液体的动力传递来实现发动机与变速器之间的连接。
液力变矩器由泵轮、涡轮和导向叶片组成，当发动机转速增加时，泵轮产生液压力，驱动涡轮转动，从而传递动力。
2. 行星齿轮组：行星齿轮组是自动变速器的主要传动装置，由太阳轮、行星轮和环形轮组成。
通过不同组合的行星轮与太阳轮、环形轮的连接，可以实现不同的传动比，从而实现不同的挡位。
3. 离合器：离合器用于连接或断开发动机与变速器之间的动力传递。
自动变速器通常配备多个离合器，通过控制离合器的开合状态，可以实现不同挡位的切换。
4. 制动器：制动器用于停止或限制齿轮轴的旋转，从而实现换挡过程中的顺畅切换。
制动器通常由摩擦片和压力装置组成，通过控制制动器的压力来实现制动效果。
5. 齿轮轴：齿轮轴是连接各个齿轮的轴，它们通过齿轮的啮合来实现动力传递。
6. 控制单元：控制单元是自动变速器的大脑，它通过传感器监测车辆的速度、负载和驾驶者的需求，然后根据预设的程序来控制变速器的工作状态，实现自动换挡。
二、工作原理自动变速器的工作原理可以简单概括为以下几个步骤：1. 液力传递：当发动机启动后，液力变矩器开始工作，通过液体的动力传递将发动机的转动力传递给变速器，实现动力输出。
2. 换挡控制：控制单元通过传感器监测车辆的速度和负载情况，根据预设的程序来判断何时需要进行换挡操作。
当需要换挡时，控制单元会发送信号给相应的离合器和制动器，实现齿轮的切换。
3. 离合器操作：当换挡信号发出后，控制单元会控制相应的离合器断开或连接，断开离合器时，发动机的动力不再传递给变速器，连接离合器时，发动机的动力重新传递给变速器。
自动变速器的构造和工作原理自动变速器是一种用来在车辆驱动过程中自动调节发动机转速和车辆速度之间的传动比的装置。
它采用了一系列齿轮和离合器的组合，在不需要驾驶员的干预下，根据车辆当前的工况和驾驶需求，自动地选择最佳的传动比，以实现高效的转速控制和驾驶舒适性。
下面我们来详细介绍一下自动变速器的构造和工作原理。
一、自动变速器构造：1.液力变矩器：液力变矩器是自动变速器最重要的组成部分之一、它由泵轮、涡轮和导流器组成。
其中泵轮与发动机输出轴相连，涡轮与变速器输入主动轴相连。
液力变矩器通过液压传动，在起步和低速行驶时提供高起动力和平滑的加速。
2.行星齿轮装置：行星齿轮装置由太阳轮、行星轮和内齿圈组成。
太阳轮与液力变矩器的输出轴相连，行星轮既可与太阳轮相连，又可与内齿圈相连。
通过改变行星轮与太阳轮或内齿圈的组合方式，可以实现不同的齿轮传动比，从而实现不同的车速。
3.离合器和制动器：离合器和制动器用于连接或断开不同齿轮和轴的传动。
它们通过液力或摩擦力来实现对发动机输出的控制。
4.液压泵和控制单元：液压泵提供所需的压力，控制单元通过对泵、制动器和离合器施加不同的压力，实现对传动装置的控制。
二、自动变速器工作原理：1.起步阶段：在起步阶段，液力变矩器被用来提供高起动力。
当驾驶员踩下油门，发动机转速升高，泵轮开始转动，液力变矩器通过泵轮的液力传递到涡轮，使其开始转动。
涡轮的转动驱动变速器输入主动轴，将动力传递到变速器。
2.行驶阶段：在行驶阶段，液力变矩器还起到了减震和换挡过渡的作用。
液力传递机构可根据车速和油门踏板的位置自动选择传递比。
在高速行驶时，液力变矩器的效率较低，为了提高效率，离合器逐渐接合，变速器开始进入直接传动方式。
3.换档阶段：当驾驶条件改变时，自动变速器会自动切换不同齿轮组合，以适应不同的驾驶需求。
当需要加速时，变速器会将离合器逐渐断开，并选择更高的齿轮比。
当需要减速或停车时，变速器会通过制动器来减速，直到停止。
简述自动变速器的原理自动变速器是一种通过自动控制车辆的换挡操作的装置。
它基于一系列的传感器和计算机控制单元来监测车辆的速度、转速、油门位置等参数，并根据这些参数来实现自动换挡和选挡的功能。
自动变速器的原理主要包括以下几个方面：1.液力变矩器：自动变速器通常使用液力变矩器来传递发动机的动力到车轮上。
液力变矩器是由泵轮、涡轮和液力偶合器组成的，它通过液体的流动来传输动力。
当发动机运转时，泵轮被驱动转动，涡轮和泵轮中间的液体通过液力偶合器来传递动力，从而实现动力的传递和变速。
2.离合器：自动变速器中还包括多个离合器，用于控制不同齿轮的连接和断开。
离合器通过压力油来控制，当需要换挡时，计算机控制单元会根据车速、油门位置等参数来判断应该换到哪个齿轮，并相应地控制离合器的操作。
3.齿轮组件：自动变速器中的齿轮组件包括多个齿轮和轴，用于实现不同齿比的变速。
当需要换挡时，离合器会断开当前齿轮与发动机的连接，并与新齿轮连接起来，从而实现换挡操作。
这个过程通过计算机控制单元来实现，它监测车辆的速度和转速，并根据预设的换挡逻辑来控制离合器和齿轮的操作。
4.换挡逻辑：自动变速器中的换挡逻辑是由计算机控制单元来决定的。
计算机会根据车辆的速度、加速度、油门位置、发动机的转速等参数，结合预设的换挡策略，来判断何时和如何进行换挡操作。
例如，在提升油门的情况下，计算机可能会推迟换挡操作，以保证更好的加速性能；在减速情况下，计算机可能会提前换挡，以提高燃油经济性。
在自动变速器的操作过程中，计算机会不断地监测车辆的状态，并实时地调整换挡策略，以适应行驶条件的变化。
同时，自动变速器还可以提供手动换挡模式，让驾驶员可以根据自己的需要进行手动换挡操作。
总结起来，自动变速器通过液力变矩器、离合器、齿轮组件和计算机控制单元来实现自动换挡的功能。
它能够根据车辆的运行状态来选择合适的齿轮比，从而实现更好的加速性能和燃油经济性。
它不仅提高了驾驶的舒适性，还为驾驶员提供了更多的驾驶选项。
自动变速器的基本工作原理
自动变速器是一种能够自动调整汽车传动比例的装置，以确保发动机在各种行驶条件下能够提供最佳性能。
基本上，自动变速器的工作原理可以分为液力变矩器和齿轮组成两个主要部分。
以下是自动变速器的基本工作原理：
1. 液力变矩器：
-泵轮和涡轮：液力变矩器中包含一个泵轮和一个涡轮。
泵轮连接到发动机，涡轮连接到车辆的输出轴。
-传递液体：液力变矩器中有液体（通常是液压油），泵轮转动时，它会通过液体传递动力到涡轮。
-变矩传递：当车辆静止或低速行驶时，泵轮和涡轮之间的液体传递可以提供较大的扭矩，使车辆能够轻松起步。
这种阶段称为起步或低速范围。
2. 锁止离合器：
-锁止：为了提高燃油效率和减少液力转换的能量损失，自动变速器通常在高速行驶时使用锁止离合器将泵轮和涡轮直接连接起来，形成一个刚性连接。
这时，液力变矩器的作用减小，车辆更加高效。
3. 行星齿轮组：
-行星齿轮：自动变速器中有多组行星齿轮组，每组包含一个太阳齿轮、一个行星齿轮和一个内齿轮。
这些组合构成了不同的传动比例。
-多档位选择：通过选择不同的行星齿轮组合，自动变速器可以提供多个档位，以适应不同的行驶速度和负载条件。
4. 液压控制系统：
-控制阀体：自动变速器通过一个液压控制系统来控制液体的流动和压力，以实现换档和调整传动比例。
-传感器和计算机：现代自动变速器使用传感器和计算机系统监测车辆速度、发动机负载等参数，自动进行档位选择和换档。
在行驶过程中，液力变矩器和行星齿轮组的协同工作使得自动变速器能够在不同的驾驶条件下实现平滑的换档，确保发动机在最佳工作范围内运行，提高驾驶的舒适性和燃油效率。
自动变速器原理
变速器是一种用于调节发动机转速与车轮转速之间的传动装置。
自动变速器是一种能够根据车辆行驶状态和驾驶员的操作要求自动调整换挡时机和换挡方式的变速器。
自动变速器的工作原理主要涉及液力变矩器、行星齿轮传动和离合器等关键部件。
下面将分别介绍它们的工作原理。
首先是液力变矩器。
液力变矩器主要由泵轮、涡轮和导向轮等构成。
当发动机转速增加时，发动机通过泵轮驱动液体，形成压力。
液体通过涡轮转子，将转动动能传递给涡轮。
液体在液力变矩器内部的循环流动，产生一种液力传递的效果，将发动机的动力传递给变速器和车轮。
其次是行星齿轮传动。
行星齿轮传动是自动变速器内部的一种常见传动方式。
它由太阳轮、行星轮和环轮组成。
其中太阳轮由发动机驱动，环轮与车轮相连，行星轮则通过离合器与太阳轮或环轮相连。
通过控制离合器、制动器等器件的工作状态，可以实现不同的换挡过程，从而调整车辆的速度和动力输出。
最后是离合器。
离合器主要由钢片和摩擦片构成。
当离合器工作时，钢片和摩擦片之间的压力使其紧密结合，从而使发动机的动力能够传递给变速器和车轮。
当需要进行换挡时，离合器会断开发动机与变速器之间的连接，允许变速器实现换挡操作。
总的来说，自动变速器通过液力变矩器实现发动机动力的传递，
通过行星齿轮传动和离合器等部件实现换挡操作，从而使车辆在不同的行驶状态下获得合适的动力输出。
自动变速器工作原理和维修自动变速器工作原理：自动变速器是一种用于汽车的传动装置，它能够根据车辆的速度和负载的变化，自动选择合适的挡位以提供最佳的动力输出。
其工作原理主要包括液力变矩器、行星齿轮传动和控制系统。
1. 液力变矩器：液力变矩器是自动变速器的基础。
它通过液力传动实现动力的传递，能够在发动机和变速器之间提供平滑的动力输出，并保护动力传动系统不受冲击和损坏。
2. 行星齿轮传动：行星齿轮传动是自动变速器主要的传动机构，它由多个齿轮组成。
通过控制各个齿轮的组合和运动方式，可以实现不同挡位的切换。
其中包括前进挡、倒挡以及不同的驻车挡位。
3. 控制系统：自动变速器的控制系统用于监测车辆的速度、负载和驾驶者的操作，并根据这些信息来调整挡位的选择。
控制系统通常使用液压或电子控制单元（ECU）来实现，并能够根据不同的驾驶条件和需求进行自动调整。
自动变速器维修：如果自动变速器发生故障或需要维修，一般需要将车辆送往专业的汽车维修中心进行处理。
维修常见的问题包括泄漏、油液污染、齿轮磨损或损坏等。
维修包括以下步骤：1. 诊断问题：通过读取车辆的故障代码和进行相关测试，确定变速器的具体故障原因。
有时候需要拆解变速器以获得更详细的信息。
2. 修复或更换部件：根据故障的具体原因，进行相应的修理或更换工作。
这可能涉及到拆卸和重新安装变速器的相关部件，如泵、离合器、齿轮等。
3. 检查和调整：在修复或更换部件后，需要对变速器进行检查和调整，以确保其正常运转。
这通常包括检查液位、调整离合器和齿轮的间隙、清洁和更换油液等。
4. 试车和测试：在维修完成后，需要对车辆进行试车和测试，以确认变速器的工作正常。
这包括在不同的驾驶条件下测试变速器的换挡和传动性能。
需要注意的是，自动变速器的维修通常是一项复杂的任务，需要专业知识和技能。
因此，如果您遇到任何变速器问题，建议及时联系专业的汽车维修师进行检查和维修。
