GIS空间分析原理与方法 用空间聚类分析中国南部地名

gis与空间分析原理与方法地理信息系统（Geographic Information System，简称GIS）是一种将地理空间信息与属性数据相结合的技术和工具，用于收集、存储、查询、分析和显示地理信息的系统。

空间分析是GIS的重要组成部分，它是通过对地理空间数据进行处理和分析，挖掘地理空间特征和关联关系的一种方法。

本文将介绍GIS与空间分析的原理和常用方法，以及其在实际应用中的意义与挑战。

一、GIS的基本原理GIS的基本原理是将地理空间信息与属性数据进行关联，通过空间参考和属性链接来实现地理数据的管理和分析。

地理空间信息可以是点、线、面等地理实体，属性数据则包括这些地理实体所具有的属性信息，如名称、面积、人口等。

GIS根据地理实体的属性数据和空间坐标，将其存储为地理特征，通过属性查询和空间查询等方法来实现对地理实体的查询和分析。

二、常用的空间分析方法1. 空间查询空间查询是GIS中最常用的空间分析方法之一，它可以根据空间位置和属性属性对地理实体进行查找和分析。

常见的空间查询方法有点查询、线查询和面查询等。

通过空间查询，可以找出特定地区的地理实体，并进行相关的空间分析。

2. 空间插值空间插值是一种通过已知的空间点数据来估计未知位置上的值的方法。

常见的空间插值方法有反距离加权法（IDW）、克里金插值法等。

空间插值可以用来推测地理空间的连续性属性，如温度、降雨量等。

3. 空间连接空间连接是指通过地理空间位置的关联，将不同数据集中的相关要素连接起来，以实现地理实体之间的关联分析。

常见的空间连接方法有点点连接、点线连接和面面连接等。

空间连接能够帮助我们发现地理实体之间的关联关系，如道路和学校的连接关系等。

4. 空间缓冲区分析空间缓冲区分析是通过在地理实体周围创建缓冲区，来研究缓冲区内的空间特征和关联关系。

常见的空间缓冲区分析方法有单一缓冲区分析、多重缓冲区分析等。

空间缓冲区分析可以用于研究城市规划、环境保护等问题。

一、GIS的空间分析方法？（一）叠置分析(Overlay Analysis)覆盖叠置分析是将两层或多层地图要素进行叠加产生一个新要素层的操作，其结果将原来要素分割生成新的要素，新要素综合了原来两层或多层要素所具有的属性。

也就是说，覆盖叠置分析不仅生成了新的空间关系，还将输入数据层的属性联系起来产生了新的属性关系。

覆盖叠置分析是对新要素的属性按一定的数学模型进行计算分析，进而产生用户需要的结果或回答用户提出的问题。

（二）网络分析(Network Analysis)对地理网络(如交通网络)、城市基础设施网络(如各种网线、电力线、电话线、供排水管线等)进行地理分析和模型化,是地理信息系统中网络分析功能的主要目的。

网络分析是运筹学模型中的一个基本模型，它的根本目的是研究、筹划一项网络工程如何安排，并使其运行效果最好,如一定资源的最佳分配，从一地到另一地的运输费用最低等。

其基本思想则在于人类活动总是趋向于按一定目标选择达到最佳效果的空间位置。

这类问题在生产、社会、经济活动中不胜枚举，因此研究此类问题具有重大意义。

（1）路径分析（2）地址匹配地址匹配实质是对地理位置的查询，它涉及到地址的编码(Geocode)。

地址匹配与其它网络分析功能结合起来，可以满足实际工作中非常复杂的分析要求。

所需输入的数据,包括地址表和含地址范围的街道网络及待查询地址的属性值。

（3）资源分配资源分配网络模型由中心点(分配中心)及其状态属性和网络组成。

分配有两种方式，一种是由分配中心向四周输出，另一种是由四周向中心集中。

这种分配功能可以解决资源的有效流动和合理分配。

其在地理网络中的应用与区位论中的中心地理论类似。

在资源分配模型中，研究区可以是机能区，根据网络流的阻力等来研究中心的吸引区，为网络中的每一连接寻找最近的中心，以实现最佳的服务。

还可以用来指定可能的区域。

资源分配模型可用来计算中心地的等时区，等交通距离区，等费用距离区等。

可用来进行城镇中心，商业中心或港口等地的吸引范围分析，以用来寻找区域中最近的商业中心，进行各种区划和港口腹地的模拟等。

GIS空间分析原理与方法GIS空间分析是地理信息系统中的一项重要业务，它通过对空间数据的处理和分析，揭示地理现象之间的空间关系和模式，帮助决策者进行科学决策。

在实际应用中，GIS空间分析主要涉及空间数据模型、空间对象关系和空间分析方法三个方面。

一、空间数据模型空间数据模型是GIS空间分析的基础，它描述了在GIS中如何表示和管理地理空间数据。

在空间数据模型中，常用的模型包括向量模型和栅格模型。

向量模型以点、线和面作为基本空间对象，通过记录它们的坐标和属性信息来描述地理对象。

向量模型适合表示形状复杂且几何关系明确的地理实体，如建筑物、道路等。

其中，点对象表示一个位置，线对象表示一条路径，面对象表示一个区域。

向量模型的优点是精度高、适用于复杂的空间关系和拓扑操作；缺点是数据量大，存储和处理复杂。

栅格模型通过将地理空间划分为一个规则的网格单元来表示地理对象，每个网格单元包含高程、属性和坐标信息。

栅格模型适用于描述连续分布的地理数据，如地形、气候等。

栅格模型的优点是数据结构简单，适合于大规模数据的存储和处理；缺点是精度相对较低，不适用于复杂的拓扑关系和空间分析。

二、空间对象关系空间对象关系是指地理实体之间的空间关系，常见的关系包括邻接、包含、相交、接触等。

空间对象关系的研究对于空间分析具有重要意义，它可以帮助我们发现地理现象之间的关联和规律。

邻接关系是指地理实体之间在空间上的直接相连，如一个国家与其邻国之间的关系。

邻接关系可以通过空间查询或空间缓冲区分析来确定。

包含关系是指一个地理实体完全包含另一个地理实体，如一个县完全包含一个乡镇。

包含关系可以通过空间查询和空间缓冲区分析来确定。

相交关系是指地理实体之间在空间上有交集，如两条道路之间的交叉口。

相交关系可以通过空间查询和空间缓冲区分析来确定。

接触关系是指地理实体之间在空间上有接触，但没有重叠，如两个水域之间的接触关系。

接触关系可以通过空间查询和空间缓冲区分析来确定。

地理信息系统中的空间分析算法地理信息系统（Geographic Information System，GIS）是一种将地理空间信息与数据库技术相结合的信息系统。

GIS 可以将地理空间信息进行存储、管理、处理、分析、查询与表达，帮助我们更好地理解地理现象，从而更好地进行空间规划和决策。

GIS的其中一个重要组成部分就是空间分析算法，通过空间分析算法，我们可以对空间数据进行统计、分析与挖掘，提取出空间数据中的特征和规律，进一步支持市政管理、环保监测、自然资源管理、交通规划等领域的工作。

本篇文章将探讨一些常用的空间分析算法。

一、空间统计分析空间统计分析通常是通过 GIS 软件中的空间分析工具或 R 语言中的 spatial 统计包来实现的，目的是通过建模、统计和分析空间数据集，了解数据的分布规律及其空间自相关性，进而挖掘数据中的潜在信息。

在空间统计分析中，空间自相关性是重要的概念之一。

空间自相关性指的是空间邻近地区的相似性。

其通常用半方差函数（Semi-Variogram）来描述。

半方差函数对于空间数据的变异属性及其自相关情况进行了刻画。

空间统计分析通常包括以下步骤：1. 数据预处理：对原始数据进行清理、去除异常值，将其转换为空间数据集。

2. 空间数据可视化：通过 GIS 软件中的空间图表和地图进行可视化展示，直观了解数据的分布情况。

3. 空间自相关性检验：通过计算半方差函数、空间权重矩阵及空间自相关指数等进行检验，判断空间数据的自相关性。

其中，空间权重矩阵通常包括近邻、距离加权、kernel 加权等。

4. 模型拟合：选择合适的空间统计模型，使用最小二乘法等拟合方法来求解模型参数。

5. 空间插值：对于未知位置的点，通过空间插值方法来估算其值。

空间插值方法包括IDW 方法、Kriging 方法、样条插值法等。

二、空间数据挖掘空间数据挖掘是指对空间数据集进行关联规则、分类、聚类、预测等操作，发现空间数据中的模式和规律，进而支持决策和规划。

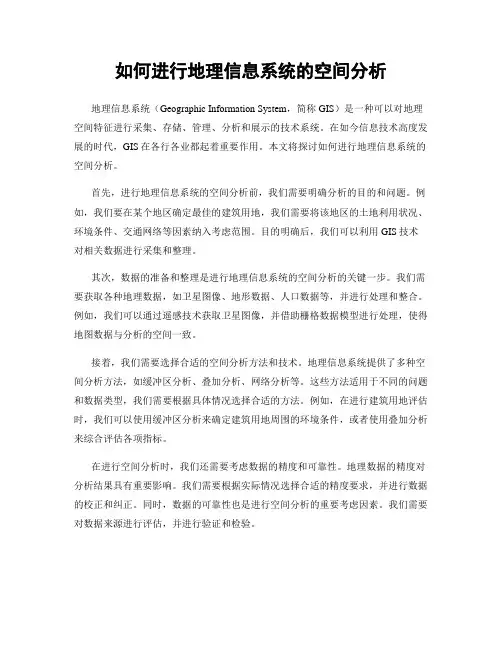

如何进行地理信息系统的空间分析地理信息系统（Geographic Information System，简称GIS）是一种可以对地理空间特征进行采集、存储、管理、分析和展示的技术系统。

在如今信息技术高度发展的时代，GIS在各行各业都起着重要作用。

本文将探讨如何进行地理信息系统的空间分析。

首先，进行地理信息系统的空间分析前，我们需要明确分析的目的和问题。

例如，我们要在某个地区确定最佳的建筑用地，我们需要将该地区的土地利用状况、环境条件、交通网络等因素纳入考虑范围。

目的明确后，我们可以利用GIS技术对相关数据进行采集和整理。

其次，数据的准备和整理是进行地理信息系统的空间分析的关键一步。

我们需要获取各种地理数据，如卫星图像、地形数据、人口数据等，并进行处理和整合。

例如，我们可以通过遥感技术获取卫星图像，并借助栅格数据模型进行处理，使得地图数据与分析的空间一致。

接着，我们需要选择合适的空间分析方法和技术。

地理信息系统提供了多种空间分析方法，如缓冲区分析、叠加分析、网络分析等。

这些方法适用于不同的问题和数据类型，我们需要根据具体情况选择合适的方法。

例如，在进行建筑用地评估时，我们可以使用缓冲区分析来确定建筑用地周围的环境条件，或者使用叠加分析来综合评估各项指标。

在进行空间分析时，我们还需要考虑数据的精度和可靠性。

地理数据的精度对分析结果具有重要影响。

我们需要根据实际情况选择合适的精度要求，并进行数据的校正和纠正。

同时，数据的可靠性也是进行空间分析的重要考虑因素。

我们需要对数据来源进行评估，并进行验证和检验。

最后，进行地理信息系统的空间分析后，我们需要对分析结果进行解读和应用。

分析结果可以通过地图、图表等形式进行展示和表达，便于人们理解和使用。

同时，我们还可以将结果与其他数据进行比较和分析，进一步挖掘隐藏的关联和规律。

综上所述，进行地理信息系统的空间分析需要明确目的和问题、准备和整理数据、选择合适的分析方法、考虑数据的精度和可靠性，并对分析结果进行解读和应用。

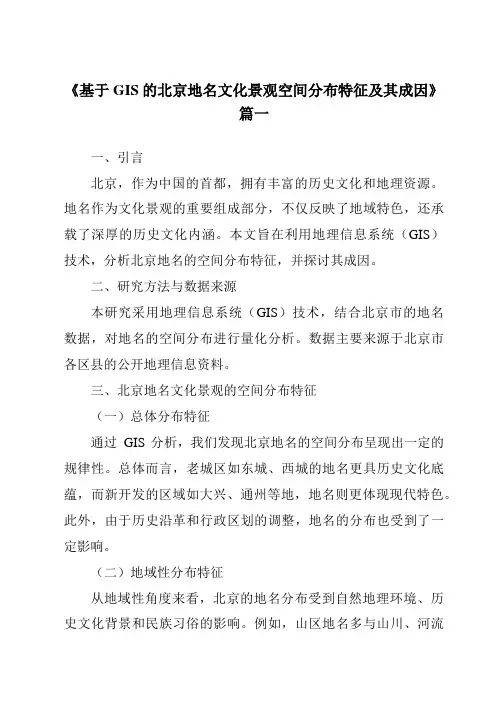

《基于GIS的北京地名文化景观空间分布特征及其成因》篇一一、引言北京，作为中国的首都，拥有丰富的历史文化和地理资源。

地名作为文化景观的重要组成部分，不仅反映了地域特色，还承载了深厚的历史文化内涵。

本文旨在利用地理信息系统（GIS）技术，分析北京地名的空间分布特征，并探讨其成因。

二、研究方法与数据来源本研究采用地理信息系统（GIS）技术，结合北京市的地名数据，对地名的空间分布进行量化分析。

数据主要来源于北京市各区县的公开地理信息资料。

三、北京地名文化景观的空间分布特征（一）总体分布特征通过GIS分析，我们发现北京地名的空间分布呈现出一定的规律性。

总体而言，老城区如东城、西城的地名更具历史文化底蕴，而新开发的区域如大兴、通州等地，地名则更体现现代特色。

此外，由于历史沿革和行政区划的调整，地名的分布也受到了一定影响。

（二）地域性分布特征从地域性角度来看，北京的地名分布受到自然地理环境、历史文化背景和民族习俗的影响。

例如，山区地名多与山川、河流有关，平原地区则更多地反映了农业文明的特点。

此外，不同民族聚居区的地名也体现了多元文化的交融。

四、地名文化景观空间分布的成因分析（一）自然地理环境的影响北京地处华北平原北部，地形多样，山川、河流等自然地理环境对地名的形成产生了重要影响。

例如，山区地名的形成多与山川、河流的名称有关，而平原地区的地名则更多地反映了农业文明的特点。

（二）历史文化背景的塑造北京拥有悠久的历史文化，是多个朝代的都城。

历史上的战争、政治变革、文化交流等都为地名的形成提供了丰富的素材。

老城区的地名多反映了历史上的政治、文化中心地位，而新开发区域的地名则更多地体现了现代城市发展的特点。

（三）民族习俗的传承北京是一个多民族聚居的城市，不同民族的习俗和信仰对地名的形成产生了影响。

例如，一些少数民族聚居区的地名体现了民族文化的特色。

五、结论通过GIS技术对北京地名文化景观的空间分布进行分析，我们发现地名的分布受到自然地理环境、历史文化背景和民族习俗等多种因素的影响。

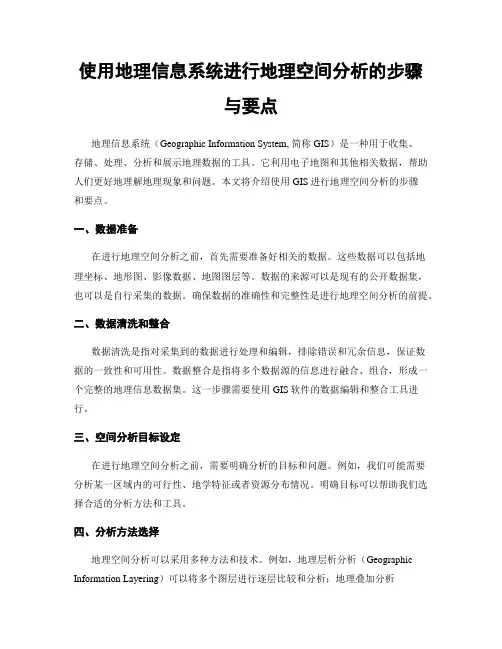

使用地理信息系统进行地理空间分析的步骤与要点地理信息系统（Geographic Information System, 简称GIS）是一种用于收集、存储、处理、分析和展示地理数据的工具。

它利用电子地图和其他相关数据，帮助人们更好地理解地理现象和问题。

本文将介绍使用GIS进行地理空间分析的步骤和要点。

一、数据准备在进行地理空间分析之前，首先需要准备好相关的数据。

这些数据可以包括地理坐标、地形图、影像数据、地图图层等。

数据的来源可以是现有的公开数据集，也可以是自行采集的数据。

确保数据的准确性和完整性是进行地理空间分析的前提。

二、数据清洗和整合数据清洗是指对采集到的数据进行处理和编辑，排除错误和冗余信息，保证数据的一致性和可用性。

数据整合是指将多个数据源的信息进行融合、组合，形成一个完整的地理信息数据集。

这一步骤需要使用GIS软件的数据编辑和整合工具进行。

三、空间分析目标设定在进行地理空间分析之前，需要明确分析的目标和问题。

例如，我们可能需要分析某一区域内的可行性、地学特征或者资源分布情况。

明确目标可以帮助我们选择合适的分析方法和工具。

四、分析方法选择地理空间分析可以采用多种方法和技术。

例如，地理层析分析（Geographic Information Layering）可以将多个图层进行逐层比较和分析；地理叠加分析（Geographic Information Overlay）可以将不同的地理要素进行重叠比较，找出相关性；空间交互分析（Spatial Interaction Analysis）可以分析地理要素之间的相互作用等。

根据具体的分析目标和问题，选择合适的方法和工具进行分析。

五、数据可视化和展示地理信息系统可以将分析结果以可视化的方式展示出来，包括地图、图表、图形等。

通过可视化，可以更直观地理解分析结果，发现地理现象中的规律和趋势。

可视化工具和技术包括地图制作、数据绘图、图表生成等。

六、分析结果评估和解释在完成地理空间分析后，需要对结果进行评估和解释。

测绘技术中的地理空间数据挖掘与分析方法近年来，随着信息技术的发展和地理信息系统的广泛应用，地理空间数据挖掘与分析方法在测绘技术中起到了重要的作用。

地理空间数据挖掘与分析是指通过分析地理数据中的空间关系和地理特征，挖掘其中隐藏的有用信息，为决策支持和空间规划提供科学依据。

本文将介绍几种常用的地理空间数据挖掘与分析方法。

一、地理空间数据挖掘方法中的聚类分析聚类分析是地理空间数据挖掘中最常用的方法之一。

聚类分析通过对地理数据中的对象进行分类，使得相似的对象归为一类，不相似的对象归于不同类别。

聚类分析可以帮助我们发现地理空间中存在的不同类型的区域或特征。

例如，可以通过聚类分析将城市划分为不同的发展水平区域，为城市规划和资源配置提供依据。

二、地理空间数据挖掘方法中的关联规则挖掘关联规则挖掘是一种常用的地理空间数据挖掘方法，它可以帮助我们发现地理数据中的关联性。

通过分析地理数据中的多个属性之间的关系，我们可以获得一些有用的知识和规律。

例如，可以通过关联规则挖掘分析购物中心的位置与消费者流动之间的关系，为商业规划提供参考。

三、地理空间数据挖掘方法中的时空数据挖掘时空数据挖掘是地理空间数据挖掘与分析中的一种重要方法。

它将时间和空间作为考虑因素，分析不同时间点和空间区域之间的关系。

通过时空数据挖掘，我们可以发现地理空间中的时空变化规律。

例如，可以通过时空数据挖掘分析交通流量的变化趋势，为交通规划和交通管理提供决策依据。

四、地理空间数据挖掘方法中的分类与预测分类与预测是地理空间数据挖掘与分析中常用的方法之一。

通过对地理数据中的对象进行分类和预测，我们可以了解对象的某些属性或特征。

例如，可以通过分类与预测方法预测不同区域的经济发展趋势，为经济规划和投资决策提供参考。

地理空间数据挖掘与分析方法的应用不仅局限于测绘技术领域。

它可以在城市规划、环境保护、自然资源管理等领域中发挥重要作用。

通过挖掘和分析地理空间数据，我们可以更好地理解和利用地理信息，为社会发展和决策提供支持。

第八章GIS空间分析的原理和方法一、关于模型的一般知识1、模型的一般概念将系统的各个要素，通过适当的筛选，用一定的表现规则所描述出来的简明映象，是对客观地理世界的某一客观事物的抽象和概括。

人们认识和研究客观世界一般有三种方法：逻辑推理法，实验法和模型法。

模型法是我们了解和探索客观世界的最有力、最方便、最有效的方法。

客观世界的实际系统是极其复杂的，它的属性也是多方面的。

但是，建立模型决不能企图将所有这些因素和属性都包括进去，只能根据系统的目的和要求，抓住本质属性和因素，准确地描述系统。

2、模型的特点(1)模型在系统内的主要存储方式可以是程序式或非程序式的。

基于数据的模型表示和基于知识的模型表示都可以作为模型的基本形态。

(2)在生成模型的过程中，采用定量建模和推理分析相结合的技术。

其中定量建模用于确定模型的数学形态和有关参数。

(3)模型生成在人机交互中完成。

在传统建模过程中，人的作用和机器的作用是界限分明的，而在模型生成技术中这种分界线是模糊的。

(4)模型生成应该是一个动态过程。

模型的生成环境发生变化时，所生成的模型也不会完全相同。

3、模型的表示方法模型的表示方法有两种表示形式：一阶谓词逻辑表示形式与关系表示形式。

一般采用容易为用户接受的关系表示方法。

它将模型看成一个虚关系，它的项由模型的输入项和输出项组成。

这个虚关系是模型输入项与输出项的笛卡尔乘积的子集。

这样，在创建模型时，就象创建关系数据库中的关系一样。

此外，还需定义关系中各项的域值，以及输入项和输出项之间的关系。

例：关系表示形式对某个模型的具体描述:a.模型标识(例如模型名、模型编号)b.输入项c.输出项d.输入项限制(任选项)e.依赖关系(任选项，即输入项和输出项之间的关系)f.模型类型g.模型描述4、模型的分类模型可以分为两类，即形象模型和抽象模型。

前者包括直观模型、物理模型等，后者包括思维模型、符号模型、数学模型和仿真模型等。

但这些模型之间是互相联系的，一个系统中往往需要多种类型的模型。

GIS空间分析原理与方法用空间聚类分析中国南部地名实验九、用空间聚类法分析中国南部地名—xxxxxxxx xxx一、实验目的通过对本实习的学习，应达到以下几个目的:(1) 加深对空间聚类分析基本原理、方法的认识;(2) 熟练掌握ARCGIS下进行空间聚类分析的技术方法。

(3) 结合实际、掌握利用空间聚类分析方法解决地学空间分析问题的能力。

二、实验准备软件准备:ArcMap数据准备:钦州市所有乡镇的点数据qztai;钦州市留个县的面数据qzcnty。

三、实验内容及步骤用ArcGIS准备SaTScan软件需要的数据 3.13.1.1 将e00文件转为coverage文件(1)双击ArcCatalog—View——Toolsbars——ArcView 8X Tools——Import from InterchangeFile。

3.1.2 准备控制文件打开ArcMap，加载数据.angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of the contact rate, shangwa 60%, Xia WA 70%. Check the pump for thin-walled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guaranteed by the machining precision,the contact surfaces are generally not allowed to ... Close to case, the width of the impeller outlet should be within the width guide vanes.3.8.2.5 the inner shell, shell double shell pump Assembly should be according to the provisions of the technical file; two top bolts tighten the tension and spiral angle should comply with the design requirements.3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the seal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial play should comply withthe technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to the following requirements: pressure filling when sealing, packing ring interfaces should be cut into 45-degree angle, the interface between two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed along the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if there areno provisions, shall conform to the requirements in table 3-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table3-16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm 1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland and filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle shall not has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing, preloading添加字段:计算:e are ng the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if theretween two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed alodegree angle, the interface b-following requirements: pressure filling when sealing, packing ring interfaces should be cut into 45 hould comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to theplay sseal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial n and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the tensioell, shell double shell pump Assembly should be according to the provisions of the technical file; two top bolts tighten the t allowed to ... Close to case, the width of the impeller outlet should bewithin the width guide vanes. 3.8.2.5 the inner shed by the machining precision, the contact surfaces are generally nowalled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guarante-contact rate, shangwa 60%, Xia WA 70%. Check the pump for thinhe angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of tpreloading ot has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing,all nand filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle sh1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland 16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-no provisions, shall conform to the requirements in table 32GIS空间分析原理与方法实验九3.1.3 准备坐标文件(1) 选择ArcToolBox).(2)选择Data Management Tools——Features——Features to Pointangle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of the3 contactrate, shangwa 60%, Xia WA 70%. Check the pump for thin-walled tile Assembly shall meet the following requirements: bearing and shaftcontact clearance and access should be guaranteed by the machining precision, the contact surfaces are generally not allowed to ... Closeto case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shell, shell double shell pump Assembly should be according to the provisions of the technical file; two topbolts tighten the tension and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the seal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial play should comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to the following requirements: pressure filling when sealing, packing ring interfaces should be cutinto 45-degree angle, the interface between two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed along the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if there are no provisions, shall conform to the requirements in table 3-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm 1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland and filler box 0.10~0.30 5 bottom ringShi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle shall not has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing, preloading重计算坐标:ng the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if theretween two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed alodegree angle, the interface b-following requirements: pressure filling when sealing, packing ring interfaces should be cut into 45 hould comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to theplay sseal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial n and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the tensioell, shell double shell pump Assembly should be according to the provisions of the technical file; two top bolts tighten the t allowed to ... Close to case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shed by the machining precision, the contact surfaces are generally nowalled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guarante-contact rate, shangwa 60%, Xia WA 70%. Check the pump for thinhe angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of tpreloading ot has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing,all nand filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle sh1filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland 16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-no provisions, shall conform to the requirements in table 3e are 4GIS空间分析原理与方法实验九3.1.4 将qztai图层属性表导出(1)右击属性表下方的Options:(2选择Export.(3)设置导出文件名为qztai.dbfangle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of the5 contact rate, shangwa 60%, Xia WA 70%. Check the pump for thin-walled tile Assembly shall meet the following requirements: bearing and shaftcontact clearance and access should be guaranteed by the machining precision, the contact surfaces are generally not allowed to ... Closeto case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shell, shell double shell pump Assembly should be according to the provisions of the technical file; two topbolts tighten the tension and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the seal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial play should comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to the following requirements: pressure filling when sealing, packing ring interfaces should be cutinto 45-degree angle, the interface between two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed along the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if there are no provisions, shall conform to the requirements in table 3-16, packing after pressing, packing ring into the liquid and the liquid pipe.Table 3-16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm 1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland and filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle shall not has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing, preloadingdegree angle, the interface b-following requirements: pressurefilling when sealing, packing ring interfaces should be cut into 45 hould comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to theplay sseal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial n and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the tensioell, shell double shell pump Assemblyshould be according to the provisions of the technical file; two topbolts tighten the t allowed to ... Close to case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 theinner shed by the machining precision, the contact surfaces aregenerally nowalled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guarante-contact rate, shangwa 60%, Xia WA 70%. Check the pump for thinhe angleof 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of tpreloading ot has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing,all nand filler box0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle sh1 filler ring and sleeve1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland 16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm-16, packing after pressing, packing ring into the liquid and theliquid pipe. Table 3-no provisions, shall conform to the requirements in table 3e are ng the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if theretween two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed alo6GIS空间分析原理与方法实验九3.2 用SaTScan执行空间聚类分析3.2.1 运行软件3.2.2 使用Import Wizard来定义事件文件参数配置如图所示:angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of the7 contact rate, shangwa 60%, Xia WA 70%. Check the pump for thin-walled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guaranteed by the machining precision, the contact surfaces are generally not allowed to ... Close to case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shell, shell double shell pump Assembly should be according to the provisions of the technical file; two top bolts tighten the tension and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the seal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial play shouldcomply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to the following requirements: pressure filling when sealing, packing ring interfaces should be cutinto 45-degree angle, the interface between two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed along the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if there are no provisions, shall conform to the requirements in table 3-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm 1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland and filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle shall not has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing, preloadingetween two rings should be staggered 90 ?, filler rings should notbe too tight, pressure should be uniformly distributed alodegree angle, the interface b-following requirements: pressure filling when sealing, packing ring interfaces should be cut into 45 hould comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to theplay sseal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible,the rotor axial n and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the tensioell, shell double shell pump Assembly should be according to the provisions of the technical file; two top bolts tighten the t allowed to ... Close to case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shed by the machining precision, the contact surfaces are generally nowalled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guarante-contact rate, shangwa 60%, Xia WA 70%. Check the pump for thinhe angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of tpreloading ot has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing,all nand filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle sh1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland 16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-no provisions, shall conform to the requirements in table 3e are ng the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if ther8GIS空间分析原理与方法实验九3.2.3 定义非事件文件盒坐标文件配置如图所示:angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of the9 contact rate, shangwa 60%, Xia WA 70%. Check the pump for thin-walled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guaranteed by the machiningprecision, the contact surfaces are generally not allowed to ... Closeto case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shell, shell double shell pump Assembly should be according to the provisions of the technical file; two topbolts tighten the tension and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the seal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial play should comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to the following requirements: pressure filling when sealing, packing ring interfaces should be cutinto 45-degree angle, the interface between two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed along the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if there are no provisions, shall conform to the requirements in table 3-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm 1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland and filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle shall not has twisted deformation and injury, and rightselect pre pressure volume. When used with a fixed flange seals and sealing, preloading配置后的结果图:ng the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if theretween two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed alodegree angle, the interface b-following requirements: pressure filling when sealing, packing ring interfaces should be cut into 45 hould comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to theplay sseal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial n and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the tensioell, shell double shell pump Assembly should be according to the provisions of the technical file; two top bolts tighten the t allowed to ... Close to case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shed by the machining precision, the contact surfaces are generally nowalled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guarante-contact rate, shangwa 60%, Xia WA 70%. Check the pump for thinhe angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of tpreloading ot has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing,all nand filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle sh1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland 16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm-16, packing after pressing, packing ring intothe liquid and the liquid pipe. Table 3-no provisions, shall conform to the requirements in table 3e are 10GIS空间分析原理与方法实验九angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of the11 contact rate, shangwa 60%, Xia WA 70%. Check the pump for thin-walled tileAssembly shall meet the following requirements: bearing and shaftcontact clearance and access should be guaranteed by the machining precision, the contact surfaces are generally not allowed to ... Closeto case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shell, shell double shell pump Assembly should be according to the provisions of the technical file; two topbolts tighten the tension and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the seal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial play should comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to the following requirements: pressure filling when sealing, packing ring interfaces should be cutinto 45-degree angle, the interface between two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed along the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if there are no provisions, shall conform to the requirements in table 3-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm 1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland and filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi,sealed circle shall not has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing, preloading3.2.4 执行空间聚类分析3.3 分析结果的制图3.3.1 数据准备双击ArcMap，加载数据.-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-no provisions, shall conform to the requirements in table 3e are ng the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if theretween two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed alodegree angle, the interface b-following requirements: pressure filling when sealing, packing ring interfaces should be cut into 45 hould comply with the technicalprovisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to theplay sseal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial n and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the tensioell, shell double shell pump Assembly should be according to the provisions of the technical file; two top bolts tighten the t allowed to ... Close to case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shed by the machining precision, the contact surfaces are generally nowalled tile Assembly shall meet the following requirements: bearing and shaft contact clearance and access should be guarante-contact rate, shangwa 60%, Xia WA 70%. Check the pump for thinhe angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of tpreloading ot has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing,all nand filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle sh1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland 16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm12GIS空间分析原理与方法实验九数据连接:angle of 150 ? w under. When grease lubrication, w on contact angle 120 ?, contact angle of 140 ? w under. Contact angle of the13 contact rate, shangwa 60%, Xia WA 70%. Check the pump for thin-walled tile Assembly shall meet the following requirements: bearing and shaftcontact clearance and access should be guaranteed by the machining precision, the contact surfaces are generally not allowed to ... Closeto case, the width of the impeller outlet should be within the width guide vanes. 3.8.2.5 the inner shell, shell double shell pump Assembly should be according to the provisions of the technical file; two topbolts tighten the tension and spiral angle should comply with the design requirements. 3.8.3 seal Assembly 3.8.3.1 overall delivery of the pump, the seal assembly qualified, generally without disassembly, but to move the rotor, the rotor should be flexible, the rotor axial play should comply with the technical provisions of the. 3.8.3.2 Assembly seal if necessary, should be carried out according to the following requirements:pressure filling when sealing, packing ring interfaces should be cutinto 45-degree angle, the interface between two rings should be staggered 90 ?, filler rings should not be too tight, pressure should be uniformly distributed along the circumference of the gland. Assembling axial total gap filler seal shall conform to the technical documents, if there are no provisions, shall conform to the requirements in table 3-16, packing after pressing, packing ring into the liquid and the liquid pipe. Table 3-16 group filling material sealed of requirements serial number assembled pieces name radial total clearance mm 1 filler ring and sleeve 1.00~1.50 2 filler ring and filler box 0.15~0.20 3 filler gland and sleeve 0.75~1.00 4 filler gland and filler box 0.10~0.30 5 bottom ring Shi end of ring and sleeve 0.70~1.00 with "o" type sealed circle Shi, sealed circle shall not has twisted deformation and injury, and right select pre pressure volume. When used with a fixed flange seals and sealing, preloading。
