塔式起重机专项施工方案
塔式起重机是一种常用的起重设备，广泛应用于建筑工地、码头、港口等场所。
在进行塔式起重机施工时，需要制定专项施工方案，包括以下几个方面内容：
1. 设备选择：根据工程需要，确定适合的塔式起重机型号和参数，包括最大起重量、工作半径、最大高度等。
2. 安装场地选择：选择安装场地，并进行场地平整、加固等工作。
确保场地符合起重机的安装要求，同时考虑周围环境对起重机操作的影响。
3. 基础施工：根据塔式起重机的要求，在安装场地上进行基础施工。
包括地基处理、基础布置、混凝土浇筑等工作，确保起重机的安全稳定地安装在基础上。
4. 起重机安装：根据起重机的安装要求，进行吊装和组装工作。
确保各部件的安装位置正确、紧固可靠，并进行验收和调试工作。
5. 安全措施：制定并实施起重机施工的安全措施。
包括安全培训、设立警示标志、设置临时隔离区域、安装避雷装置等，确保施工过程中的人员和设备安全。
6. 施工组织：制定施工组织计划，明确各工序的负责人和工作内容，合理分配资源和人员，确保施工进程有序进行。
7. 施工过程控制：在施工过程中对各项工作进行全程监控和控制。
及时处理施工现场问题，确保施工进度和质量。
8. 施工记录和验收：对施工过程进行详细记录，包括施工计划、施工图纸、现场照片等。
在施工完成后进行验收工作，确保起重机安装和使用符合相关规定和标准。
在制定塔式起重机专项施工方案时，需要充分考虑各种因素，包括起重机的性能要求、现场的地形和环境、施工时可能遇到的问题等。
同时，需要密切配合施工人员、安全监察人员等相关人员的工作，确保施工过程安全、高效、顺利完成。

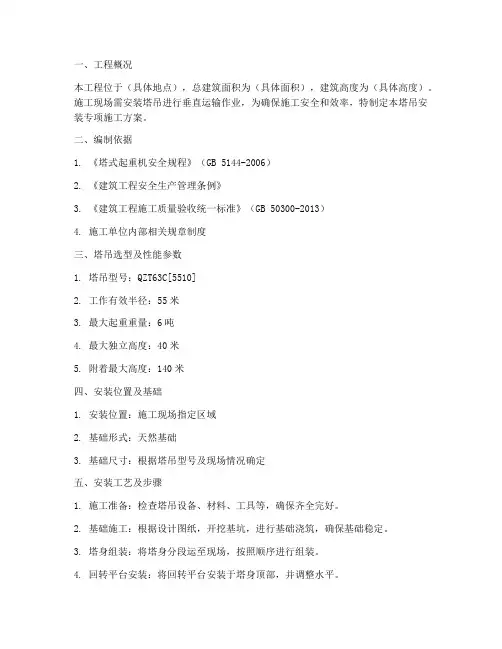

一、工程概况本工程位于（具体地点），总建筑面积为（具体面积），建筑高度为（具体高度）。
施工现场需安装塔吊进行垂直运输作业，为确保施工安全和效率，特制定本塔吊安装专项施工方案。
二、编制依据1. 《塔式起重机安全规程》（GB 5144-2006）2. 《建筑工程安全生产管理条例》3. 《建筑工程施工质量验收统一标准》（GB 50300-2013）4. 施工单位内部相关规章制度三、塔吊选型及性能参数1. 塔吊型号：QZT63C[5510]2. 工作有效半径：55米3. 最大起重重量：6吨4. 最大独立高度：40米5. 附着最大高度：140米四、安装位置及基础1. 安装位置：施工现场指定区域2. 基础形式：天然基础3. 基础尺寸：根据塔吊型号及现场情况确定五、安装工艺及步骤1. 施工准备：检查塔吊设备、材料、工具等，确保齐全完好。
2. 基础施工：根据设计图纸，开挖基坑，进行基础浇筑，确保基础稳定。
3. 塔身组装：将塔身分段运至现场，按照顺序进行组装。
4. 回转平台安装：将回转平台安装于塔身顶部，并调整水平。
5. 吊臂安装：将吊臂分段运至现场，按照顺序进行组装，并调整至正确位置。
6. 起重机安装：将起重机安装于回转平台上，并调整平衡。
7. 电气系统安装：按照设计图纸，连接塔吊电气系统，并进行调试。
8. 试运行：进行塔吊试运行，检查各项性能指标是否达到要求。
六、安全措施1. 人员培训：对施工人员进行安全教育培训，提高安全意识。
2. 作业人员配备：配备专职安全员，负责现场安全监督。
3. 安全防护：施工现场设置安全警戒线，并配备安全防护设施。
4. 机械设备：确保塔吊设备完好，定期进行维护保养。
5. 施工环境：保持施工现场整洁，确保作业人员安全。
七、施工进度1. 塔吊基础施工：5天2. 塔身组装：3天3. 回转平台、吊臂、起重机安装：2天4. 电气系统安装：1天5. 试运行：1天八、质量保证1. 严格按照施工图纸及规范进行施工，确保工程质量。
一、工程概况为确保施工现场塔吊的稳定和安全，根据施工现场的具体情况和塔吊的技术参数，制定本塔吊附墙安装施工方案。
本方案适用于施工现场塔吊附墙的安装工作。
二、编制依据1. 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）2. 《建筑工程施工质量验收统一标准》（GB50300-2013）3. 塔吊产品说明书及有关技术资料4. 施工现场实际情况三、施工准备1. 技术准备：熟悉相关规范、标准，了解塔吊的技术参数和附墙结构设计要求。
2. 材料准备：准备附墙杆、连接件、紧固件、垫片等材料，确保材料质量符合要求。
3. 工具准备：准备电钻、扳手、螺丝刀、水平尺、线锤等工具。
4. 人员准备：组织具备相关技能的施工人员进行施工。
四、施工步骤1. 附墙位置确定：根据塔吊的技术参数和施工现场情况，确定附墙的位置和数量。
2. 开孔：使用电钻在墙体上开孔，孔径略大于附墙杆直径。
3. 安装附墙杆：将附墙杆插入孔内，确保附墙杆垂直于地面。
4. 固定附墙杆：使用连接件和紧固件将附墙杆固定在墙体上，确保附墙杆的牢固。
5. 加固墙体：在附墙杆周围浇筑混凝土，加固墙体。
6. 检查验收：检查附墙杆的垂直度、固定牢固程度，确保附墙杆符合设计要求。
五、施工注意事项1. 施工前，应对施工现场进行安全检查，确保施工环境安全。
2. 施工过程中，注意保护墙体，避免损坏墙体结构。
3. 施工人员应穿戴安全帽、安全带等个人防护用品。
4. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。
5. 施工完成后，进行验收，确保附墙杆符合设计要求。
六、安全措施1. 施工人员应严格遵守操作规程，确保施工安全。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。
4. 施工完成后，进行验收，确保附墙杆符合设计要求。
通过以上施工方案的实施，确保施工现场塔吊的稳定和安全，为工程顺利进行提供保障。
塔吊工程施工专项方案一、项目概况塔吊是在建筑工地上常见的一种专业施工设备，主要用于重物的吊装和搬运。
塔吊施工涉及到复杂的机械操作、高空作业，安全风险高。
因此，为了保障施工人员的安全，提高工程施工的效率，制定一份科学合理的塔吊施工专项方案尤为重要。
二、工程前期准备1. 确定施工方案：根据工程设计图纸、地形地貌等情况，确定塔吊的位置、高度和工作范围。
同时，根据施工工艺和工程进度，确定塔吊的搭建和拆除时间。
2. 检查相关手续：确保施工单位和塔吊设备的相关手续齐全，包括机械设备使用证、操作证、人员准入证等。
3. 制定应急预案：根据工程范围和施工特点，制定塔吊施工的应急预案，包括事故处理流程、应急联系人等。
三、施工准备1. 人员培训：对相关施工人员进行塔吊操作和安全培训，确保施工人员具备相关的技能和知识。
2. 设备检查：对塔吊设备进行全面的检查和维护，确保设备状态良好。
3. 安全防护措施：在施工现场设置警示标志，划定专用施工区域，保证周围环境的安全。
四、塔吊搭建1. 确定搭建方案：根据工程要求和现场情况，确定塔吊的搭建方案，包括搭建的时间和程序。
2. 搭建前检查：在搭建前，对搭建场地进行勘察，确保地基承载力符合搭建要求。
3. 安全搭建：根据搭建方案，由专业人员进行塔吊的搭建，确保每一个环节都符合安全标准。
五、塔吊安全操作1. 操作规范：严格按照塔吊操作规程进行操作，确保塔吊的安全和稳定。
2. 机械检查：定期对塔吊进行机械检查，确保设备的正常运转。
3. 风力控制：根据当地的风力标准，对塔吊进行风力控制，确保在强风天气下停止操作。
六、塔吊拆除1. 拆除方案：根据工程要求，确定塔吊的拆除方案和时间。
2. 安全拆除：由专业人员进行塔吊的拆除操作，确保拆除过程中不影响施工和周围环境的安全。
七、应急处理1. 应急预案：在施工现场设置应急电话、急救箱等设备，保证一旦出现事故能够及时处理。
2. 事故处理：一旦发生事故，应及时报警、组织施救，保障施工人员的生命安全。
塔吊附墙施工方案1. 引言塔吊附墙施工是一种常见的建筑施工方式，通过将塔吊安装在建筑物的外墙上，可以提高施工效率，节省施工时间和人力成本。
本文将介绍塔吊附墙施工的方案和步骤。
2. 塔吊附墙施工的步骤2.1 前期准备工作在进行塔吊附墙施工之前，需要进行一系列的前期准备工作，包括但不限于以下内容：•确定施工方案和施工计划•分析建筑物的结构和承重能力•预先评估施工风险，并采取相应的安全防护措施•准备好所需的材料和工具2.2 安装塔吊安装塔吊是塔吊附墙施工的核心步骤之一。
具体步骤如下：1.根据施工方案确定塔吊的位置和数量。
2.在建筑物的外墙上预留好安装孔洞。
3.将塔吊的主体组件通过吊车或其他设备，按照安装孔洞的位置和间距进行安装固定。
4.完成塔吊的电气和液压连接，并进行相应的测试和调试，确保塔吊能够正常运行。
2.3 确保塔吊的稳定性塔吊附墙施工过程中，必须保证塔吊的稳定性，以防止发生意外事故。
以下是保证塔吊稳定性的一些关键措施：•确保塔吊的基础牢固，能够承受塔吊的重量和施工荷载。
•在塔吊周围设置警示标识，以提示其他人员注意安全。
•定期检查塔吊的构件和连接件的状况，确保其不受损坏或松动。
2.4 进行施工作业在塔吊安装完成后，可以开始进行具体的施工作业。
根据施工需要，可以进行以下工作：•通过塔吊提升和悬挂设备、材料等进行建筑物的拆除、装修或其它施工工作。
•在施工过程中，需保持塔吊的平稳运行，避免塔吊与建筑物之间的碰撞和摩擦。
2.5 拆卸和清理塔吊附墙施工完成后，需要对塔吊进行拆卸，并进行相应的清理工作。
以下是相关步骤：1.停用塔吊，并断开其与建筑物的连接。
2.使用吊车等设备，将塔吊的主体组件逐个拆卸，并放置在安全地点。
3.清理施工区域的残留物和垃圾，恢复施工现场的整洁。
3. 安全注意事项在塔吊附墙施工过程中，需要特别注意以下安全事项：•操作人员必须具备专业的培训和操作证书，严禁无资格人员操作塔吊。
•在安装和拆卸塔吊时，需要进行严格的安全检查，确保所有连接件和构件的安全可靠。
一、工程概况本工程为某高层建筑项目，建筑面积为XX平方米，建筑高度为XX米，结构形式为剪力墙结构。
为确保施工安全和提高施工效率，本项目将采用塔吊进行施工。
根据施工现场实际情况，制定以下塔吊安装附墙施工方案。
二、编制依据1. 《建筑起重机械安全监督管理规定》；2. 《塔式起重机安全规程》；3. 国家现行相关标准、规范；4. 施工现场实际情况。
三、施工准备1. 施工人员：组织一支具有丰富经验的塔吊安装和拆卸队伍，并对其进行了安全教育和培训；2. 施工材料：准备好塔吊安装所需的各种材料，如塔吊基础、附着杆、支撑杆、连接件等；3. 施工设备：确保施工设备齐全，如汽车吊、吊车、卷扬机等；4. 施工图纸：熟悉施工图纸，了解塔吊安装和附墙的具体要求。
四、施工工艺1. 塔吊基础施工（1）根据设计图纸，确定塔吊基础的位置、尺寸和埋深；（2）进行塔吊基础的开挖，确保基础稳定；（3）对基础进行平整、夯实；（4）安装塔吊基础，并进行验收。
2. 塔吊安装（1）将塔吊组件运至施工现场；（2）根据施工图纸，安装塔吊过渡节、套架、回转支撑、塔尖、平衡臂、起重臂等；（3）进行塔吊的组装和调试；（4）验收塔吊安装质量。
3. 塔吊附墙施工（1）根据设计图纸，确定塔吊附墙的位置和高度；（2）在建筑物上安装附着杆和支撑杆；（3）将塔吊附着杆与建筑物上的附着杆连接；（4）对塔吊附墙进行固定，确保其稳定；（5）验收塔吊附墙质量。
五、施工安全管理1. 严格执行国家有关建筑起重机械安全管理的法律法规和标准；2. 加强施工人员的安全教育和培训，提高安全意识；3. 施工现场设置安全警示标志，防止意外事故发生；4. 定期对塔吊进行安全检查和维护，确保其安全运行。
六、施工进度安排1. 塔吊基础施工：XX天；2. 塔吊安装：XX天；3. 塔吊附墙施工：XX天。
七、结语本方案针对高层建筑项目塔吊安装附墙施工，旨在确保施工安全和提高施工效率。
在施工过程中，严格按照施工方案执行，确保工程质量。
一、工程概况本工程为XX项目，位于XX市XX区，总建筑面积约XX万平方米，包含XX栋住宅楼、商业配套及地下车库。
根据施工进度和施工需求，本工程将安装XX型号塔式起重机（以下简称“塔吊”），为确保塔吊的稳定性和安全性，特制定本附墙专项方案。
二、编制依据1. 《塔式起重机设计规范》（GB/T13752-1992）2. 《建筑结构荷载规范》（GB50009-2001）3. 《建筑安全检查标准》（JGJ59-2011）4. 《建筑施工手册》、《钢结构设计规范》（GB50017-2003）5. 《FS5510塔式起重机说明书》6. XX项目施工图纸及相关规范三、附墙布置及尺寸1. 附墙位置：根据塔吊的布置及建筑物的结构，在建筑物外墙设置附墙，附墙位置应均匀分布，确保塔吊的稳定性。
2. 附墙尺寸：附墙的尺寸应根据塔吊的附着杆尺寸及建筑物墙体厚度确定，确保附着杆与附墙之间的间隙不大于20mm。
四、塔吊附着计算1. 附着杆计算：根据塔吊的性能参数及附着高度，计算附着杆的受力情况，确保附着杆的强度和刚度满足要求。
2. 建筑物受力计算：计算建筑物墙体在附着杆作用下的受力情况，确保墙体能够承受附着杆传递的力。
五、附着支座与建筑物构件连接的计算1. 附着支座设计：根据附着杆的计算结果，设计附着支座的尺寸和结构，确保支座能够承受附着杆传递的力。
2. 连接方式：采用螺栓连接方式将附着支座与建筑物墙体连接，确保连接的牢固性和可靠性。
六、附着设计与施工的注意事项1. 附着设计：附着设计应充分考虑塔吊的稳定性、安全性及施工的便捷性。
2. 施工顺序：先进行塔吊的安装，然后进行附墙的施工，最后进行附着支座的安装。
七、塔吊的附着安装1. 安装附着杆：将附着杆插入附墙孔中，确保附着杆与附墙之间的间隙符合要求。
2. 安装附着支座：将附着支座与附着杆连接，确保连接牢固。
3. 安装连接螺栓：将螺栓拧紧，确保附着杆与附着支座之间的连接牢固。
八、附墙安装安全措施1. 施工人员培训：对施工人员进行塔吊附着安装的培训，确保其掌握相关技能和安全知识。
塔吊附墙专项施工方案本文介绍的是一项塔吊附着工程。
该工程的主要目的是将塔吊附着到建筑物上，以支撑塔吊的重量和运作。
该工程的施工地点位于城市中心的一座高层建筑工地。
二、编制依据本工程的编制依据主要包括国家有关建筑设计规范和塔吊安装标准。
在编制过程中，我们还参考了类似工程的经验和相关技术资料。
三、附墙布置及尺寸在本工程中，我们选择了建筑物的一侧墙面作为塔吊的附着点。
根据建筑物的结构特点和塔吊的尺寸，我们确定了附着点的位置和尺寸。
同时，为了保证附着点的稳定性，我们还进行了墙体加固和加厚。
四、支座力计算在塔吊运作过程中，支座承受着塔吊的重量和运动力。
因此，我们需要对支座的承载能力进行计算。
在计算过程中，我们考虑了建筑物的结构特点、地基的承载能力以及塔吊的重量和运动力等因素。
五、附着杆内力计算附着杆是连接塔吊和建筑物的重要部件，其内力的计算是本工程设计的重要内容之一。
在计算过程中，我们考虑了附着杆的材料、截面形状、长度、受力状态等因素，并采用了合适的计算方法和公式。
六、附着杆强度验算为了保证附着杆的强度和稳定性，我们进行了强度验算。
在验算过程中，我们考虑了附着杆的受力状态、强度设计值、材料特性等因素，并进行了合理的安全系数设计。
七、附着支座与建筑物构件连接的计算附着支座与建筑物构件的连接是本工程设计的另一个重要内容。
在计算过程中，我们考虑了连接部位的结构特点、材料特性、受力状态等因素，并进行了合理的设计和计算。
八、附着设计与施工的注意事项在本工程的设计和施工过程中，我们需要注意以下几点：1、保证附着点的稳定性；2、保证附着杆和附着支座的强度和稳定性；3、保证附着设计符合国家相关标准和规范；4、保证施工过程中的安全性和质量。
九、塔吊的附着的安装在本工程中，塔吊的附着安装是一个重要的环节。
在安装过程中，我们需要保证附着点的位置和尺寸符合设计要求，附着杆和附着支座的安装质量和稳定性符合国家相关标准和规范。
同时，我们还需要注意施工安全和质量。

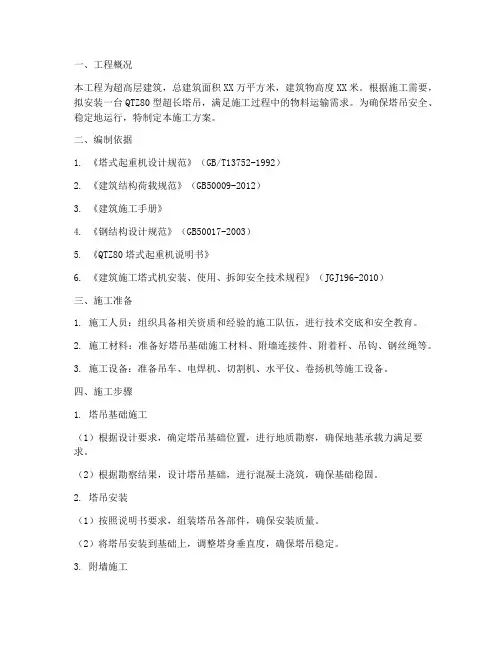

一、工程概况本工程为超高层建筑，总建筑面积XX万平方米，建筑物高度XX米。
根据施工需要，拟安装一台QTZ80型超长塔吊，满足施工过程中的物料运输需求。
为确保塔吊安全、稳定地运行，特制定本施工方案。
二、编制依据1. 《塔式起重机设计规范》（GB/T13752-1992）2. 《建筑结构荷载规范》（GB50009-2012）3. 《建筑施工手册》4. 《钢结构设计规范》（GB50017-2003）5. 《QTZ80塔式起重机说明书》6. 《建筑施工塔式机安装、使用、拆卸安全技术规程》（JGJ196-2010）三、施工准备1. 施工人员：组织具备相关资质和经验的施工队伍，进行技术交底和安全教育。
2. 施工材料：准备好塔吊基础施工材料、附墙连接件、附着杆、吊钩、钢丝绳等。
3. 施工设备：准备吊车、电焊机、切割机、水平仪、卷扬机等施工设备。
四、施工步骤1. 塔吊基础施工（1）根据设计要求，确定塔吊基础位置，进行地质勘察，确保地基承载力满足要求。
（2）根据勘察结果，设计塔吊基础，进行混凝土浇筑，确保基础稳固。
2. 塔吊安装（1）按照说明书要求，组装塔吊各部件，确保安装质量。
（2）将塔吊安装到基础上，调整塔身垂直度，确保塔吊稳定。
3. 附墙施工（1）根据设计要求，确定附墙位置，进行锚固施工。
（2）安装附墙连接件，确保连接牢固。
（3）安装附着杆，调整附着杆长度，确保附着杆与建筑物垂直。
4. 塔吊附着调整（1）调整塔吊附着杆，确保附着杆与建筑物垂直。
（2）调整塔吊吊钩高度，确保吊钩位于物料上方。
五、施工注意事项1. 施工过程中，严格遵循操作规程，确保施工安全。
2. 定期检查塔吊基础、附墙连接件、附着杆等部位，发现问题及时处理。
3. 施工过程中，加强现场管理，确保施工环境整洁。
4. 塔吊运行时，严禁人员靠近塔吊下方，防止发生安全事故。
六、施工进度安排1. 塔吊基础施工：XX天2. 塔吊安装：XX天3. 附墙施工：XX天4. 塔吊附着调整：XX天总计：XX天本方案旨在确保超长塔吊安全、稳定地运行，为工程施工提供有力保障。
QTZ80(Q5613)附墙杆件设计、安装专项施工方案编制人：审批人：厦门市正德利实业发展有限公司2012年10月8日目录第一章：工程概况 (3)第二章：塔机概况 (4)1、塔机选型及布置 (4)2、塔机基本参数 (4)3、附墙装置相关数据 (5)4、编制附墙装置安全专项施工方案申请专家论证的说明 (8)第三章：编制依据 (8)第四章：危险源识别及相关控制措施 (8)1、危险源识别 (9)2、危险源相关控制措施 (10)⑴、防止塔式起重机事故措施 (10)⑵、防止高处坠落措施 (11)⑶、防止高处落物伤人措施 (12)第五章：附墙杆件安全技术设计及计算 (12)第六章：计算结论 (49)第七章：附墙装置施工要求 (50)第八章：应急救援预案 (58)第九章：附图 (63)第一章：工程概况：工程地点：集美新城核心区东北部，北面靠海翔大道；东侧紧邻杏林湾水域。
工程名称：住宅.莲花新城项目3#地块地下室及上部工程建设单位：厦门市东区开发公司监理单位：厦门高诚信建设监理有限公司设计单位：厦门市泛华建筑设计有限公司监督单位：厦门市集美区建设工程质量安全监督站施工单位：厦门中宸集团有限公司安装单位：厦门正德利实业发展有限公司工程规模：本工程为住宅莲花新城项目3#地块地下室及上部工程。
由一层地下室、1#~8#高层住宅、9#~12#低层商业建筑及室外配套工程组成；总用地面积楼36531.124m2，总建筑面积142748.45m2，：5#楼建筑面积：13264 m2，建筑物最高高度：109.5 m第二章：塔机概况1、塔机选用及布置工况5#楼现场安装的1#塔机“GJJ”牌QTZ80(Q5613),塔机基础标高为负5.5米，塔机基础中心位于5#楼5-5 轴与5-9轴之间，详见塔机基础布置方案图。
该塔机离墙距离达8.3m(塔机中心至外墙距离)，附墙跨距为9.8m。
2、塔机基本参数：1#塔机为长沙京龙工程机械有限公司生产QTZ80（Q5613）塔机，塔机标准臂长为56m。
查该塔机《使用说明书》，该塔机额定起重力矩为800KN.M,最大起重量6T,独立起升高度为40m（由1节预埋基础节、1节过渡节和13个标准节组成）,最大起升高度为160m,第一道附墙架以上塔身最大悬出段为35.2m，塔机最大工作高度为65.2米（由1节预埋基础节、1节过渡节和22个标准节组成）。
第二道附墙架以上塔身最大悬出段为35.4m，第一、二道附墙之间的距离为不大于25米，塔机最大工作高度为90.4米（1节预埋基础节、1节过渡节和31个标准节组成）。
第三道附墙架以上塔身最大悬出段为32.8m，第二、三道附墙之间的距离为不大于25米，塔机最大工作高度为112.8米（1节预埋基础节、1节过渡节和39个标准节组成）。
第四道附墙架以上塔身最大悬出段为33m，第三、四道附墙之间的距离为不大于25米，塔机最大工作高度为138米（1节预埋基础节、1节过渡节和48个标准节组成）。
第五道附墙架以上塔身最大悬出段为30.4m，第四、五道附墙之间的距离为不大于25米，塔机最大工作高度为160.4米（1节预埋基础节、1节过渡节和56个标准节组成）。
非工作状态最大倾覆力矩为2717.1KN.M；工作状态最大倾覆力矩为2117.2KN.M；工作状态下惯性扭矩为279KN.M;塔身过渡节及标准节均由方钢管组L125角钢对扣焊接而成，外表为黄色，节重约880KG，截面为均1.6m×1.6m，其主弦上下端面为8个连接螺栓套，高均为2.8m。
3、该台塔机附墙综合考虑三拉杆形式，结合现场实际情况；1#塔机第一道附墙设置在塔身30米（7层梁柱处），塔机安装悬高为65米；第二道附墙设置在塔身48米（13层柱处），塔机安装悬高为81.8米，第三道附墙设置在塔身64米（19层梁柱处），塔机安装悬高为95.8米；第四道附墙设置在塔身82米（25层柱处），塔机安装悬高为112.6米；第五道附墙设置在塔身100米（31层梁柱处），塔机安装悬高为126.6米；1#塔附墙杆件选用槽钢对焊而成的箱型组合结构，1~4道附着主肢选用[18a槽钢;第五道附着选用[20a槽钢。
1#塔机中心至外墙距离，已远远超过《使用说明书》规定的4米，且塔机附墙杆件为非原厂制作产品，计算其杆件内力大小和受力验算。
为确保施工安全，塔机的附着撑杆在施工中所受反力的确定显得非常重要，它对附着撑杆的设计以及主体结构的施工均有直接影响。
为此，应结合实际工程实践，通过对塔机及附着撑杆施工工况的力学分折，据塔机生产厂家所提供的标准附墙距离已远不能满足工程具体施工要求。
针对附墙距离很大的问题，参考使用说明书的参数数据，对1#“GJJ”QTZ80(Q5613)塔机附墙杆件进行设计计算。
住宅莲花新城3#地块5#楼1#“GJJ”牌QTZ80(Q5613)塔机荷载参数故该塔机自由高度非工作状态下（悬高为42.6m）的最大倾覆力矩M总=2717.1KN.mM总=M风+M不平衡力矩=2717.1KN.m;风力重心高度：H1=42.6/2=21.3;M风=100.4*21.3=2138.52KN.m;故M不平衡力矩=2717.1-2138.52=578.58KN.m;在塔机允许最大风速不变的情况下，塔机的风荷载与塔身高度成正比；故该第一道附墙以上的塔机非工作状态下所受的最大倾覆力矩为：M1=2138.52*35/42.6+578.58=2335.58KN.m；故该第二道附墙以上的塔机非工作状态下所受的最大倾覆力矩为：M1=2138.52*33.8/42.6+578.58=2275.34KN.m；故该第三道附墙以上的塔机非工作状态下所受的最大倾覆力矩为：M1=2138.52*29.8/42.6+578.58=2074.54KN.m；故该第四道附墙以上的塔机非工作状态下所受的最大倾覆力矩为：M1=2138.52*1.3*30.6/42.6*1.1+578.58=2394KN.m；故该第五道附墙以上的塔机非工作状态下所受的最大倾覆力矩为：M1=2138.52*1.3*26.6/42.6*1.1+578.58=2156.69KN.m；故该第一道附墙以上的塔机工作状态下所受的最大倾覆力矩为：M1=2117.2-24.5*（42.6/2-35/2）=2024.1KN.m；故该第二道附墙以上的塔机工作状态下所受的最大倾覆力矩为：M1=2117.2-24.5*（42.6/2-33.8/2）=2009.4KN.m；故该第三道附墙以上的塔机工作状态下所受的最大倾覆力矩为：M1=2117.2-24.5*（42.6/2-30.6/2）=1943.25KN.m；故该第四道附墙以上的塔机工作状态下所受的最大倾覆力矩为：M1=2117.2-24.5*（42.6/2-28.4/2）=1970.2KN.m；故该第五道附墙以上的塔机工作状态下所受的最大倾覆力矩为：M1=2117.2-24.5*（42.6/2-26.6/2）=1921.2KN.m；4、编制附墙装置安全专项施工方案申请专家论证的说明该台塔机中心至外墙距离，已远远超过《使用说明书》规定的4米，因此，为确保塔机的安全使用，做好施工现场重大危险源的塔机的安全监控，有效遏制塔机安全事故，我司根据实际情况，特制定《厦门中宸集团有限公司住宅莲花新城3#地块5#楼1#QTZ80(Q5613)超长附墙杆件设计、安装安全专项方案》，按《建筑起重机械安全监督管理规定》建设部令166号的要求，由我司提出申请，并委托厦门市建设工程材料设备协会建筑机械分会组织建筑机械方面的专家对该施工安全专项方案进行专家论证。
第三章、编制依据(1) 《塔式起重机设计规程》GB/T13752-92(2) 《塔式起重机》（GB/T5031-2008）(3)《混凝土结构设计规范》（GB50010-2010）(4)《钢结构设计规范》（GB50017--2003）(5)《塔式起重机安全规程》（GB5144-2006）(6)《起重机设计规范》（GB/T3811-2008）（7）《塔式起重机钢结构制造与检验》JG/T5112-1999(8)《建筑结构荷载规范》（GB50009-2001）(9)《施工现场安全检查标准》（JGJ59-2011）(10)《施工现场临时用电安全技术规程》（JGJ46-2005）(11)《建筑施工高处作业安全技术规范》（JGJ80-91）(12)《建筑起重机械安全监督管理规定》（建设部令166号）(13)《建筑机械使用安全技术规程》（JGJ33-2001）(14)《施工现场机械设备安全检查技术规程》（JGJ160-2008）、(15)《起重机械吊具与索具安全规程》LD48-93(16)《起重机钢丝绳维护、保养、使用、检验和报废》GB/T5972-2009(17)《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文）(18)《建设工程施工重大危险源辨识与监控技术规程》（DBJ13-91-2007）(19)《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）(20) 长沙京龙工程机械有限公司QTZ80(Q5613)塔机《使用说明书》(21) PKPM施工安全设计软件(22)建筑设计、结构设计施工图纸等(23)《建筑起重机械安全检测规程》DBJ/T13-67-2010（24）《关于采集建筑施工特种作业人员信息资料的通知》（厦建工【2010】48号文。
第四章、危险源识别及相关控制措施1、危险源辨识根据该塔机附墙安装、使用的特殊情况，项目部针对性地进行了施工过程中危险源的辨识、评价如下：通过以上识别，确定有五项重大危险源，分别为预埋杆件太细，不符合设计要求、高空作业、附墙预埋件不符合设计要求、预埋件安装位置的砼强度设计不符合设计要求、高空落物。
2、危险源相关控制措施⑴防止塔式起重机事故措施①严格控制荷载，塔机的力矩限位器、载荷限位器经检测合格后，在任何时候严禁私自调整，应杜绝超载吊装。
②禁止斜吊。
所谓斜吊，是指所要起吊的重物不在塔机起重臂顶的正下方，因而当将捆绑重物的吊索挂上吊钩后，吊钩滑车组不与地面垂直，而与水平线成一个夹角。
斜吊还会使重物在离开地面后发生快速摆动，可能碰伤人或碰撞其他物体。
③绑扎构件的吊索要经过计算，绑扎方法应正确牢靠，所有起重工具应定期检查。
④不吊重量不明的重大构件或设备。
严格执行“十不吊”标准。
⑤禁止在六级风以上使用塔机，禁止在四级风以上进行塔机顶升作业。
⑥指挥人员必须持证上岗，作业时应与塔机司机密切配合，执行规定的指挥信号。
塔机司机应听从指挥，当信号不明或错误时，塔机司机可拒绝执行。
⑦严禁起吊重物长时间悬挂在空中，作业中遇突发故障，应采取措施将重物降落到安全的地方，在突然停电时，应立即把所有控制器拨到零位，断开电源总开关，并采取措施把重物降到地面。
