建筑工程施工现场钢筋优秀做法照片展示

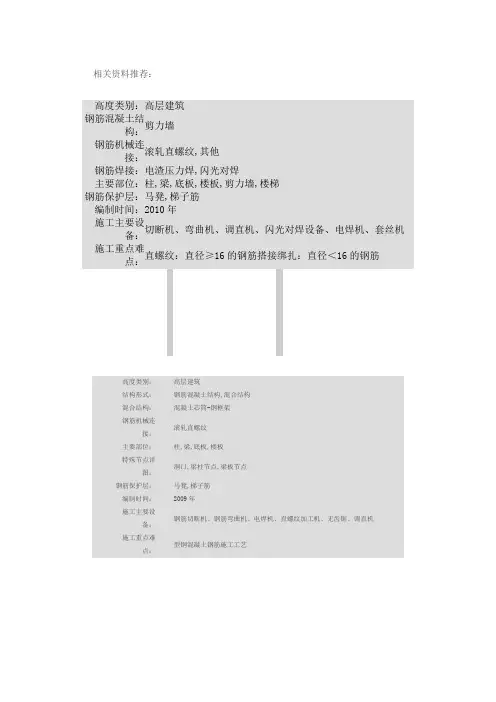

相关资料推荐：高度类别：高层建筑钢筋混凝土结剪力墙构：钢筋机械连滚轧直螺纹,其他接：钢筋焊接：电渣压力焊,闪光对焊主要部位：柱,梁,底板,楼板,剪力墙,楼梯钢筋保护层：马凳,梯子筋编制时间：2010年施工主要设切断机、弯曲机、调直机、闪光对焊设备、电焊机、套丝机备：施工重点难直螺纹：直径≥16的钢筋搭接绑扎：直径＜16的钢筋点：高度类别：高层建筑结构形式：钢筋混凝土结构,混合结构混合结构：混凝土芯筒-钢框架钢筋机械连滚轧直螺纹接：主要部位：柱,梁,底板,楼板特殊节点详洞口,梁柱节点,梁板节点图：钢筋保护层：马凳,梯子筋编制时间：2009年施工主要设钢筋切断机、钢筋弯曲机、电焊机、直螺纹加工机、无齿锯、调直机备：施工重点难型钢混凝土钢筋施工工艺点：高度类别：高层建筑结构形式：钢筋混凝土结构钢筋混凝土结构：框架,框架剪力墙钢筋机械连接：滚轧直螺纹,其他钢筋焊接：电渣压力焊,闪光对焊主要部位：柱,梁,底板,楼板,剪力墙,楼梯,构造柱,圈梁特殊节点详图：后浇带,施工缝,洞口,梁柱节点钢筋保护层：马凳,梯子筋编制时间：2012年施工主要设备：钢筋弯曲机、钢筋切断机、闪光对焊机、电焊机、直螺纹套丝机、砂轮切割机、钢筋调直机、钢筋弯箍机施工重点难点：钢筋种类较多、大直径钢筋居多，最大钢筋直径设计为Ф28和Ф32钢筋高度类别：多层建筑钢筋混凝土结构：框架,剪力墙,框架剪力墙钢筋机械连接：滚轧直螺纹,剥肋滚轧直螺纹,其他钢筋焊接：电渣压力焊主要部位：柱,梁,楼板,剪力墙特殊节点详图：洞口,梁柱节点钢筋保护层：马凳,梯子筋编制时间：2011年施工主要设BN-500电焊机、BG-40直螺纹套丝机、GY40A钢筋弯曲机、GQ-40钢筋切断机、备：J IG-1.5卷扬机、HJ2电渣压力焊、UN-400砂轮切割机施工重点难点：钢筋绑扎与水电安装配合高度类别：高层建筑钢筋混凝土结构：框架,框架核心筒钢筋机械连接：滚轧直螺纹主要部位：梁,底板,构造柱特殊节点详图：洞口,梁柱节点,梁板节点钢筋保护层：垫块,马凳,梯子筋编制时间：2010年施工主要设备：钢筋调直切断机、钢筋弯曲机、电焊机、直螺纹加工机、砂轮切割机施工重点难点：框架梁、框架柱、剪力墙暗柱主筋采用直螺纹机械连接接头，其余构件当受力钢筋直径大于等于18mm时，采用直螺纹机械连接接头，当受力钢筋直径小于18mm时，采用绑扎连接接头。

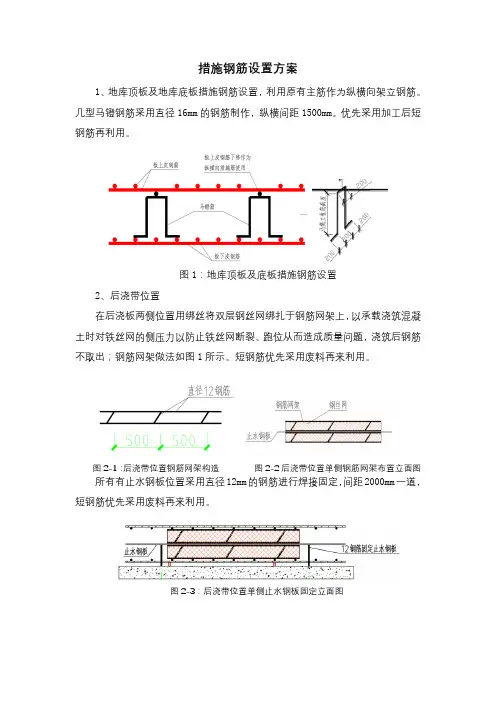

措施钢筋设置方案
1、地库顶板及地库底板措施钢筋设置，利用原有主筋作为纵横向架立钢筋。

几型马镫钢筋采用直径16mm的钢筋制作，纵横间距1500mm。

优先采用加工后短钢筋再利用。

图1：地库顶板及底板措施钢筋设置
2、后浇带位置
在后浇板两侧位置用绑丝将双层钢丝网绑扎于钢筋网架上，以承载浇筑混凝土时对铁丝网的侧压力以防止铁丝网断裂、跑位从而造成质量问题，浇筑后钢筋不取出；钢筋网架做法如图1所示。

短钢筋优先采用废料再来利用。

图2-1：后浇带位置钢筋网架构造图2-2后浇带位置单侧钢筋网架布置立面图所有有止水钢板位置采用直径12mm的钢筋进行焊接固定，间距2000mm一道，
短钢筋优先采用废料再来利用。

图2-3：后浇带位置单侧止水钢板固定立面图
图2-4导墙及施工缝位置止水钢板固定立面图
图2-5导墙及施工缝位置止水钢板固定平面图
3、墙体、柱子、柱帽定位钢筋
为了保证柱子及墙体钢筋位置的准确，不发生位移，在墙体下部纵向间距每隔1m设置一道定位钢筋定位钢筋与主筋点焊，放置主筋偏位及便于模板合模定位；墙柱定位钢筋应采用废料再利用。

为了保证柱帽侧模板加固定位，柱帽侧模采用12的对拉钢筋固定，每侧对拉四道。

图3-1：墙体及柱子定位钢筋布置图
.
图3-2：柱帽位置模板固定对拉丝杆钢筋设置
4、楼板马镫钢筋
地上楼板的钢筋绑扎，双层钢筋网片之间加马凳铁，呈梅花状布置，或加设工字马凳（如下图）楼板马镫筋采用规格为螺纹钢HRB400,直径10mm纵横间距1000mm；具体构造如下图所示：
L1=100mm
L2=板厚-上下保护层厚度-楼板钢筋直径
L3=100mm
图4-1：楼板马镫钢筋设置。

钢筋工程施工工艺目录一、编制依据 (1)二、适用范围 (1)三、施工要求 (1)四、做法详图 (3)1.箍筋制作图 (4)2.箍筋绑扎图 (5)3.柱钢筋安装图 (6)4.柱与梁钢筋安装图 (9)5.剪力墙构造详图 (10)6.剪力墙钢筋绑扎图 (11)7.梁节点钢筋安装图 (12)8.梁节点钢筋安装图 (13)9.主次梁节点钢筋安装图 (14)10.板钢筋安装图 (15)11.楼梯构造图 (17)12.梯板钢筋安装图 (18)五、工艺流程和操作要点 (19)1.施工工艺流程 (19)2.操作要点 (19)3.常见质量问题和原因分析 (21)一、编制依据1.《建筑工程施工质量验收统一标准》GB50300-20132.《混凝土结构工程施工质量验收规范》GB50204-20153.《建筑物抗震构造详图》20G329-14.《国家建筑标准设计图集》16G101-1～3二、适用范围混凝土结构工程墙、柱、梁、板、楼梯等钢筋制作、安装、固定。

三、施工要求1.钢筋品种、规格、连接形式、锚固及搭接长度等必须满足设计和规范要求。

2.墙柱、梁板及其他钢筋构造必须按16G101相关图集的要求进行制作、绑扎。

3.钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒或片状老锈。

4.钢筋弯折的弯弧内直径应符合下列规定：1）光圆钢筋，不应小于钢筋直径的2.5倍；2）335MPa级、400MPa级带肋钢筋，不应小于钢筋直径的4倍；3）500MPa级带肋钢筋，当直径为28mm以下时不应小于钢筋直径的6倍；4）当直径为28mm及以上时不应小于钢筋直径的7倍；5）箍筋弯折处尚不应小于纵向受力钢筋直径。

4.箍筋、拉筋的末端应按设计要求作弯钩，并应符合下列规定：1）对一般结构构件，箍筋弯钩的弯折角度不应小于90°，弯折后平直段长度不应小于箍筋直径的5倍；对有抗震设防要求或设计有专门要求的结构构件，箍筋弯钩的弯折角度不应小于135°，弯折后平直段长度不应小于箍筋直径的10倍和75mm两者之中的较大值；2）圆形箍筋的搭接长度不应小于其受拉锚固长度，且两末端均应作不小于135°的弯钩，弯折后平直段长度对一般结构构件不应小于箍筋直径的5倍，对有抗震设防要求的结构构件不应小于箍筋直径的10倍和75mm的较大值；3）拉筋用作梁、柱复合箍筋中单肢箍筋或梁腰筋间拉结筋时，两端弯钩的弯折角度均不应小于135°，弯折后平直段长度不应小于箍筋直径的10倍和75mm两者之中的较大值。

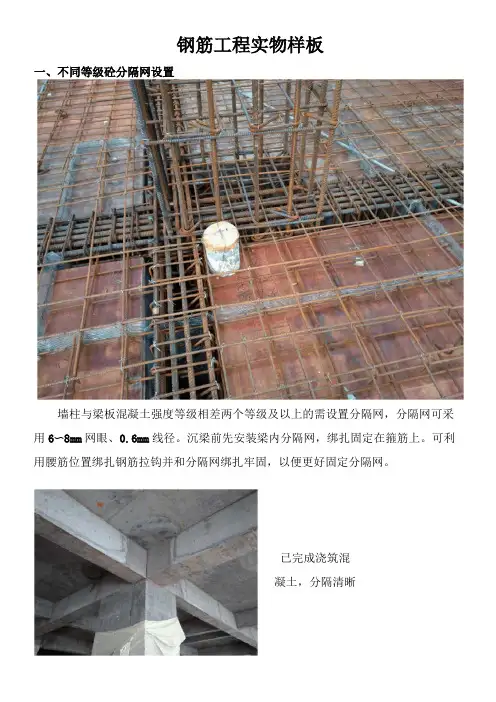

钢筋工程实物样板一、不同等级砼分隔网设置墙柱与梁板混凝土强度等级相差两个等级及以上的需设置分隔网，分隔网可采用6〜8mm网眼、0.6mm线径。

沉梁前先安装梁内分隔网，绑扎固定在箍筋上。

可利用腰筋位置绑扎钢筋拉钩并和分隔网绑扎牢固，以便更好固定分隔网。

已完成浇筑混凝土，分隔清晰、板面筋马凳设置板面筋必须全数满扎；板面筋马凳设置应从梁板第二条板面分布筋位置开始设置，双层双向钢筋每800mm 一个，其余每600mm 一个。

建议采用上图所示长马凳，并通长布置，以确保板面筋位置。

得使用普通钢筋切断机切断钢筋直接开牙，以确保钢筋头端部平整，丝牙完整不缺口。

直螺纹连接头刀口为半圆形直螺纹专用切断机三、钢筋直螺纹连接头竖向钢筋机械连接接头应先磨平后开牙，或者直接采用直螺纹专用切断机，不四、板面筋在支座端部的锚固板面筋弯钩后长度为钢筋直径的15倍，从外侧梁角筋内侧起弯。

详见G101-1 图集。

设计按较接时：外般版充分利用钢筋娥拉强度冷。

Mb夕卜联播＞。

.35小在巢角筋内侧弯钩邓口（a）普通楼屋面小）用于梁板式转换层的楼面板板板在端部支座的锚固构造（一）五、墙筋的定位浇筑梁板混凝土前在剪力墙约800〜1000处设置梯子筋，加强墙竖向钢筋定位。

梁板浇筑完成后可将梯子筋取出，重复利用。

六、梁二排筋的位置固定梁二排筋定位做法，建议采用图示吊钩将二排筋与一排筋连接，每边设置两个，在沉梁前安装好，二排筋不到位也可以通过吊钩是否挂住来判断，方便调整。

同时保证沉梁后二排筋不走位，节省后续调整时间。

二排筋多于两根的可采用下图吊钩。

钢筋工程质量亮点做法与工艺墙体钢筋采用水平、竖向梯子筋控制钢筋保护层及间距TJ-010亮点照片/BIM/CAD 展示图相关要求一、工艺流程：墙体竖向、水平钢筋位置优化→竖向、水平梯子筋加工→竖向梯子筋安装→墙体竖向钢筋安装→水平梯子筋安装→墙体水平钢筋安装→墙体钢筋保护层安装→墙体钢筋质量验收与“挂牌”二、控制要点：1、竖向、水平梯子筋应集中加工制作，委派专人放样、加工及后台管理。

2、竖向梯子筋加工与安装：1）竖向梯子筋由纵向筋与横向筋焊接而成。

纵向筋直径应比墙体竖向钢筋的增加一水平梯子筋个规格，应替代安装位置的墙体竖向钢筋。

横向筋分为横担筋和顶模棍，横担筋宜采用ф10～12 螺纹钢筋，采用切断机断料；顶模棍宜采用ф12～18 螺纹钢筋，采用切割机断料，顶模棍端部涂刷防锈漆；2）竖向梯子筋宜设置在墙体水平钢筋内侧，横向筋间距与墙体水平钢筋的一致，横向筋外伸长度与墙体水平钢筋直径相同（允许+5mm 偏差）；3）竖向梯子筋应设置三道顶模棍，第一道距墙体模板下口不大于 300mm，第二道居中设置，第三道距墙体模板上口不大于 300mm；4）竖向梯子筋在距墙两端（或暗柱）300mm 及中间每隔 2-3m 的位置设置；5）竖向梯子筋安装应抄平放线，保证横向钢筋安装间距满足设计要求。

竖3、水平梯子筋加工与安装：向梯1）水平梯子筋加工制作要求与竖向梯子筋的基本相同，但不需要设置顶模棍，横向筋的间距应与墙体竖向钢筋的一致；子2）水平梯子筋一般按两道设置，第一道居中设置，第二道在砼浇筑面以上 200～筋300mm；水平梯子筋安装应放线定位，保证竖向钢筋间距满足设计要求。

三、实施效果：1、有效控制墙体竖向与水平钢筋的保护层与间距，保证钢筋工程质量。

2、水平梯子筋可重复利用。
