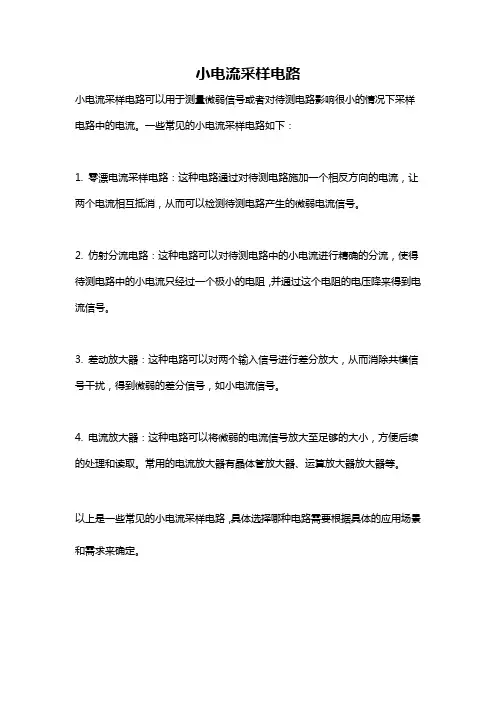

小电流采样电路
小电流采样电路可以用于测量微弱信号或者对待测电路影响很小的情况下采样电路中的电流。
一些常见的小电流采样电路如下:
1. 零漂电流采样电路:这种电路通过对待测电路施加一个相反方向的电流,让两个电流相互抵消,从而可以检测待测电路产生的微弱电流信号。
2. 仿射分流电路:这种电路可以对待测电路中的小电流进行精确的分流,使得待测电路中的小电流只经过一个极小的电阻,并通过这个电阻的电压降来得到电流信号。
3. 差动放大器:这种电路可以对两个输入信号进行差分放大,从而消除共模信号干扰,得到微弱的差分信号,如小电流信号。
4. 电流放大器:这种电路可以将微弱的电流信号放大至足够的大小,方便后续的处理和读取。
常用的电流放大器有晶体管放大器、运算放大器放大器等。
以上是一些常见的小电流采样电路,具体选择哪种电路需要根据具体的应用场景和需求来确定。

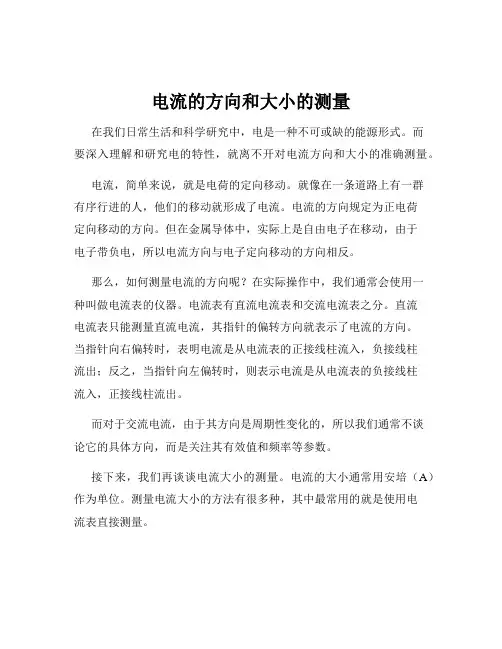

电流的方向和大小的测量在我们日常生活和科学研究中,电是一种不可或缺的能源形式。
而要深入理解和研究电的特性,就离不开对电流方向和大小的准确测量。
电流,简单来说,就是电荷的定向移动。
就像在一条道路上有一群有序行进的人,他们的移动就形成了电流。
电流的方向规定为正电荷定向移动的方向。
但在金属导体中,实际上是自由电子在移动,由于电子带负电,所以电流方向与电子定向移动的方向相反。
那么,如何测量电流的方向呢?在实际操作中,我们通常会使用一种叫做电流表的仪器。
电流表有直流电流表和交流电流表之分。
直流电流表只能测量直流电流,其指针的偏转方向就表示了电流的方向。
当指针向右偏转时,表明电流是从电流表的正接线柱流入,负接线柱流出;反之,当指针向左偏转时,则表示电流是从电流表的负接线柱流入,正接线柱流出。
而对于交流电流,由于其方向是周期性变化的,所以我们通常不谈论它的具体方向,而是关注其有效值和频率等参数。
接下来,我们再谈谈电流大小的测量。
电流的大小通常用安培(A)作为单位。
测量电流大小的方法有很多种,其中最常用的就是使用电流表直接测量。
在使用电流表时,首先要选择合适的量程。
如果量程选择过小,可能会导致电流表被损坏;如果量程选择过大,则测量的精度会降低。
所以,在测量之前,我们需要对电流的大致范围有一个预估。
除了电流表,我们还可以通过其他方法来间接测量电流。
比如,在已知电阻的情况下,通过测量电阻两端的电压,利用欧姆定律 I = U / R (其中 I 表示电流,U 表示电压,R 表示电阻),就可以计算出电流的大小。
此外,还有一些特殊的测量电流的方法和仪器。
例如,在测量大电流时,我们可能会使用电流互感器。
电流互感器可以将大电流按一定比例转换为小电流,以便于测量和监测。
在实际的电路中,测量电流的位置也很重要。
一般来说,我们希望测量的是通过某个特定元件或部分电路的电流。
为了做到这一点,我们需要将电流表与被测电路串联连接,这样才能确保测量到的是通过该电路的电流。
电路中的电流如何测量电流是电荷在单位时间内通过导线或电路的量度,它是电路中的重要物理量之一。
在电路中准确测量电流对于保证电路的正常运作和安全性至关重要。
本文将介绍几种常见的电流测量方法和仪器。
一、安培表法安培表是一种常见的电流测量仪器,也被称为电流表或安培计。
它根据电流通过的电阻和霍尔效应等原理来测量电路中的电流。
使用安培表时,需要按照电路的要求选择合适的量程,然后将安培表连接到电路中,使电流通过安培表,即可读取测量值。
安培表一般具有较高的精度和反应速度,便于实时监测电流的变化。
二、电压法电流与电压之间的关系可以通过欧姆定律来表示,即I = U/R,其中I为电流,U为电压,R为电阻。
因此,我们可以通过测量电路中的电压和电阻来计算电流的数值。
为了测量电压,可以使用万用表或数字电压表等仪器。
先将仪器调整到电压测量模式,然后将电压表的探头连接到电路中的两个测量点,测量得到的电压值除以电路中的电阻即可得到电流数值。
三、电桥法电桥法是一种较为精确的电流测量方法,适用于较小电流的测量。
它通过平衡电桥中的电流来测量待测电路中的电流值。
电桥通常由四个电阻和一个经过电流的位置组成。
当电桥平衡时,经过待测电路的电流就可以通过计算电桥中各分支电阻的比例来得到。
电桥法具有较高的精度和灵敏度,但操作过程相对较为繁琐。
四、霍尔效应法霍尔效应是指当电流通过导体时,垂直于电流方向的方向上产生电压差。
通过测量这个电压差,可以计算出电流的数值。
通过将霍尔元件与待测电路相连,并施加磁场,可以测量出电压差,并转换为电流值。
这种方法适用于大电流测量和直流电流测量。
五、瞬态法瞬态法是一种快速测量电路中瞬时电流的方法。
它基于电流变化时电压信号的快速响应。
通过将测量电阻与待测电路相连,当电流瞬时变化时,测量电阻上会产生电压信号。
通过测量电压信号的变化来得到电流的数值。
瞬态法通常用于测量大电流和快速变化的电流。
总结起来,电路中的电流可以通过安培表法、电压法、电桥法、霍尔效应法和瞬态法等多种方法来测量。

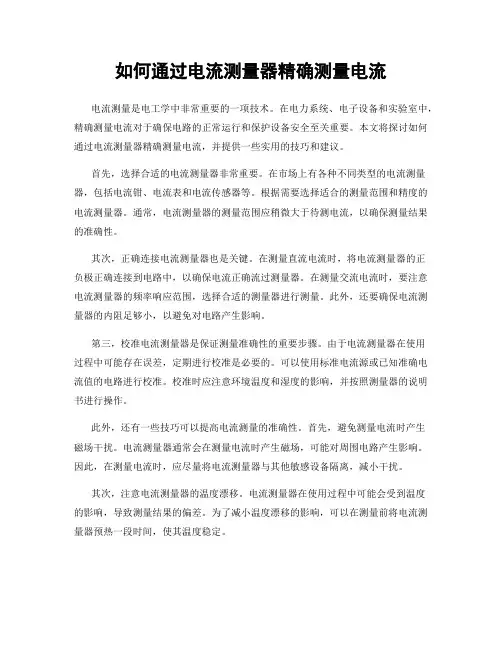

如何通过电流测量器精确测量电流电流测量是电工学中非常重要的一项技术。
在电力系统、电子设备和实验室中,精确测量电流对于确保电路的正常运行和保护设备安全至关重要。
本文将探讨如何通过电流测量器精确测量电流,并提供一些实用的技巧和建议。
首先,选择合适的电流测量器非常重要。
在市场上有各种不同类型的电流测量器,包括电流钳、电流表和电流传感器等。
根据需要选择适合的测量范围和精度的电流测量器。
通常,电流测量器的测量范围应稍微大于待测电流,以确保测量结果的准确性。
其次,正确连接电流测量器也是关键。
在测量直流电流时,将电流测量器的正负极正确连接到电路中,以确保电流正确流过测量器。
在测量交流电流时,要注意电流测量器的频率响应范围,选择合适的测量器进行测量。
此外,还要确保电流测量器的内阻足够小,以避免对电路产生影响。
第三,校准电流测量器是保证测量准确性的重要步骤。
由于电流测量器在使用过程中可能存在误差,定期进行校准是必要的。
可以使用标准电流源或已知准确电流值的电路进行校准。
校准时应注意环境温度和湿度的影响,并按照测量器的说明书进行操作。
此外,还有一些技巧可以提高电流测量的准确性。
首先,避免测量电流时产生磁场干扰。
电流测量器通常会在测量电流时产生磁场,可能对周围电路产生影响。
因此,在测量电流时,应尽量将电流测量器与其他敏感设备隔离,减小干扰。
其次,注意电流测量器的温度漂移。
电流测量器在使用过程中可能会受到温度的影响,导致测量结果的偏差。
为了减小温度漂移的影响,可以在测量前将电流测量器预热一段时间,使其温度稳定。
另外,对于小电流测量,可以采用多次测量取平均值的方法来提高测量准确性。
由于小电流测量时可能会受到噪声的干扰,多次测量可以降低测量误差,提高测量结果的可靠性。
最后,注意电流测量器的使用和保养。
在使用电流测量器时,要遵循操作规程,避免过载和误操作。
定期检查电流测量器的外观和连接线是否损坏,如有问题及时修理或更换。
此外,还要注意保持电流测量器的干燥和清洁,避免灰尘和湿气对测量结果的影响。

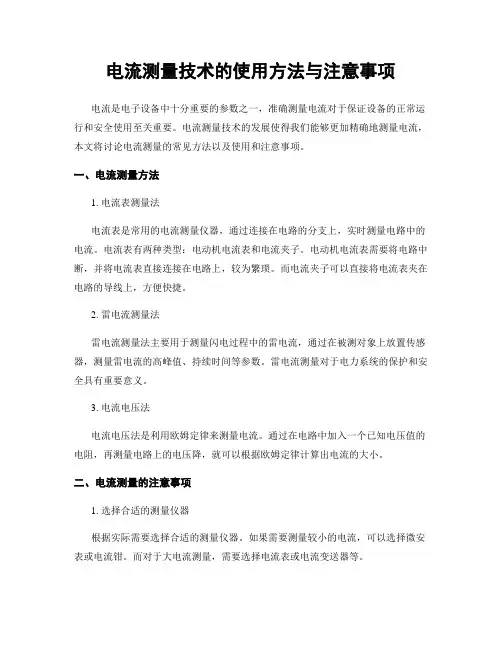

电流测量技术的使用方法与注意事项电流是电子设备中十分重要的参数之一,准确测量电流对于保证设备的正常运行和安全使用至关重要。
电流测量技术的发展使得我们能够更加精确地测量电流,本文将讨论电流测量的常见方法以及使用和注意事项。
一、电流测量方法1. 电流表测量法电流表是常用的电流测量仪器,通过连接在电路的分支上,实时测量电路中的电流。
电流表有两种类型:电动机电流表和电流夹子。
电动机电流表需要将电路中断,并将电流表直接连接在电路上,较为繁琐。
而电流夹子可以直接将电流表夹在电路的导线上,方便快捷。
2. 雷电流测量法雷电流测量法主要用于测量闪电过程中的雷电流,通过在被测对象上放置传感器,测量雷电流的高峰值、持续时间等参数。
雷电流测量对于电力系统的保护和安全具有重要意义。
3. 电流电压法电流电压法是利用欧姆定律来测量电流。
通过在电路中加入一个已知电压值的电阻,再测量电路上的电压降,就可以根据欧姆定律计算出电流的大小。
二、电流测量的注意事项1. 选择合适的测量仪器根据实际需要选择合适的测量仪器。
如果需要测量较小的电流,可以选择微安表或电流钳。
而对于大电流测量,需要选择电流表或电流变送器等。
2. 测量仪器的精度和灵敏度在选择测量仪器时,要注意其精度和灵敏度。
精度越高的仪器可以提供更加准确的测量结果,而灵敏度越高的仪器可以检测到更小的电流变化。
3. 测量环境的影响测量环境的温度、湿度等因素都会对测量结果产生一定的影响,尤其是在高温或潮湿的环境下。
因此,在进行电流测量时,要注意选择合适的测量环境,并校正测量结果。
4. 安全使用测量仪器电流测量涉及到电流和电压,具有一定的危险性。
在使用测量仪器时,要注意安全操作,避免触电事故的发生。
比如,在进行高电压测量时,要戴上绝缘手套和相关防护设备,并确保测量仪器的正确接线和接地。
5. 防止电流过载在进行电流测量时,要注意避免电流过载,特别是在测量较大电流时。
过大的电流可能会损坏测量仪器,并对操作者造成伤害。
电气测量的基本方法:电流的测量1.小电流测量小电流测量指毫安级及以下直至微安级的测量。
通常采用检流计及各类放大器来达到所需要的灵敏度。
2.中等量级电流测量(1)用直读仪表测量。
这是测量电流最常见的方法,虽准确率不高,但却十分简便。
测量电流时电流表应与负载串联,测量电路如图-1所示,串入测量的仪表内阻RA 应远小于负载电阻,当被测线路有接地时,应把电流表接在低电位端。
用这种方法测量电流,主要取决于指示仪表的准确度。
(2)用直流电位差测直流电流。
接线如图-2 所示,图中p、p 是标准电阻的电位端钮,c、c是其电流端钮。
用电位差计测此电位差UX,即可求得被测电流。
使用电流电压转换标准电阻器RA时应注意:通过RA的电流不超过其允许电流;RA 电流端钮接被测电流,而电位端钮则接电位差计。
图-1 用直读仪表测量电流图-2 用直流电位差测直流电流(3)交流电流的有效值精确测量。
由于直流量单位的传递可由基准开始,所以有较高的准确度,而交流量却没有实物基准,交流量有效值的精确测量,可先用交直流比较仪将交流量与直流量进行比较,然后再对与其等效的直流量进行测量,而得到交流量的精确值。
常用的交直流比较仪有热电式比较仪、电动式比较仪、静电式比较仪、电子变换器等。
3.大电流测量大电流通常指百安以上的电流。
测直流大电流可用分流电阻来扩大指示仪表的量限,或用专门的大电流测量仪(如霍尔大电流测量仪)来测量。
测量交流工频大电流,常用电流互感器来扩大指示仪表的测量范围。
(1)用外附分流器扩大指示仪表量限。
标准外附分流器的额定电流从几十安培至一万安培。
它是一个具有4个端钮的标准电阻器,当电流端通过额定电流时,在电压端将产生75mV额定电压。
使用时被测电流IX从电流端接入,并将具有相应量限的毫伏计接至电压端钮,测得毫伏计读数为UX,则式中,IH、UH分别为分流器的额定电流和额定电压。
霍尔大电流测量仪可测电流范围为103~104的直流大电流。
使用钳形电流表测试技巧
钳形电流表是一种不用接入电路就能进行电流测量的便携式仪表,这在不便拆线或不能切断电路而又必需测量电流的状况下,使用是很便利的。
其不足之处是精确度不高。
钳形电流表由一个钳形活动铁芯和电流表构成。
活动铁芯外部包有绝缘物,一边连着扳手,并装有弹力弹簧。
测量时,用指扣扳手,将铁芯张开,把载流导线包在铁芯窗内,就可以测出导线中的电流。
为保证读数精确,应常常保持两钳面的清洁,以保证其接合良好。
测量时,应把载流导线夹在钳口中心,量程应从最大挡试测起,逐挡减小,直到适当量限。
钳形电流表分为钳形沟通电流表和钳形交直流电流表两类。
两类表形状相同,但原理和结构却不相同。
使用钳形电流表测试时,可应用如下技巧:1.小电流测量:测量5A以下沟通电流时,可将导线绕几圈放入钳口测量,此时电流实际值即为表示值除以所绕圈数。
2.测量零序电流、判别三相负荷是否平衡及有无断相:将三相电线(或电缆)同时放入钳口,若表针读数较大,则说明负荷不平衡或有断相现象。
3.若将导线送入钳口,发觉有振动或碰撞声,应反复转动几下仪表扳手,或重新开合,直至噪声消退后才能读数。
4.测量大电流后,如马上测量小电流,应先开合钳口数次,以消退铁芯中的剩磁。
5.有时会遇到电流测试表针频繁抖动的状况,此时,可先用制动器锁住指针,然后在读数稳定而便利时读数。
6.测量时,尽量远离其他载流导线,削减测量误差。
电流测量方法电流测量是电工领域中非常重要的一项工作,它涉及到电路的正常运行和安全使用。
在实际工程中,我们常常需要对电流进行精确测量,以确保设备的正常运行和人身安全。
因此,选择合适的电流测量方法显得至关重要。
本文将介绍几种常见的电流测量方法,并分析它们的特点和适用范围。
一、电流表测量法。
电流表是最常见的电流测量工具之一,它通过连接在电路中,利用电磁感应原理来测量电流的大小。
电流表可以分为模拟电流表和数字电流表两种类型,它们在测量原理和使用方法上略有不同。
模拟电流表通过指针指示电流大小,而数字电流表则通过数字显示电流数值。
电流表测量法简单直观,适用于直流和交流电流的测量,但在测量大电流时,需要考虑电流表的额定量程,以免损坏电流表。
二、电流互感器测量法。
电流互感器是一种专门用于测量大电流的传感器,它通过电磁感应原理将大电流变换成小电流,再通过电路进行测量。
电流互感器广泛应用于高压输电线路和大型工业设备中,具有测量范围广、精度高、安全可靠等优点。
但需要注意的是,电流互感器在使用时需要根据实际情况选择合适的变比,以确保测量的准确性。
三、霍尔效应传感器测量法。
霍尔效应传感器是一种利用霍尔元件测量电流的传感器,它通过电流在导体中产生的磁场影响霍尔元件的特性,从而实现对电流大小的测量。
霍尔效应传感器具有响应速度快、精度高、不受外界磁场影响等优点,适用于对电流波形要求较高的场合。
但需要注意的是,霍尔效应传感器在测量时需要考虑传感器的安装位置和方向,以确保测量的准确性。
四、电流采样测量法。
电流采样是一种利用采样电阻或电流互感器对电流进行间歇性测量的方法,它通过采样电阻或电流互感器将电流转换成电压信号,再通过模数转换器进行数字化处理。
电流采样测量法适用于对电流进行周期性监测和记录的场合,具有测量精度高、适用范围广等优点。
但需要注意的是,电流采样测量法在实际应用中需要考虑采样频率和采样时间,以确保测量的准确性和完整性。
电流的方向与大小电流的测量与判断电流是电荷在导体中的流动,它是电路中最基本的物理量之一,具有方向和大小两个重要特性。
本文将首先介绍电流的方向问题,然后讨论电流的测量与判断方法。
一、电流的方向电流的方向是指正电荷或负电荷在导体中流动的方向。
根据电荷的流动方向,电流可分为正向电流和反向电流。
正向电流指的是正电荷从正极流向负极的电流,反向电流则相反。
在直流电路中,电流的方向是恒定的,从正极到负极。
而在交流电路中,电流的方向随着时间的变化而变化,呈周期性的正负交替。
二、电流的测量方法为了测量电流的大小,我们需要使用电流表或万用表。
电流表的主要原理是利用导线中的电场力和磁场力的作用,通过测量电流表两端的电压差来确定电流的大小。
使用电流表进行测量时,需要注意以下几点:1. 选择合适的量程:根据电路中的电流大小选择合适的量程,量程选择过小会导致电流表烧坏,量程选择过大则无法精确测量。
2. 正确连接电流表:将电流表的正负极与电路中的正负极正确连接,确保电流的流向与电流表的指示方向一致。
3. 零位调节:在测量之前,应进行零位调节,使得电流表的指针位于刻度零位,确保测量的准确性。
三、电流的判断方法在电路中,我们常常需要根据电流的大小来判断电路的状态或元件的工作情况。
一种常见的判断方法是利用电流的大小与一些特定的参考值进行比较。
例如,当电流的大小超过导线的额定电流时,说明导线可能存在过载情况。
又如,在电子元器件中,当电流的大小超过元器件的额定电流时,该元器件可能会受损或发生故障。
另一种判断方法是根据电流的变化趋势来判断。
例如,在变阻器电路中,电流的变化可以反映出电阻的变化情况。
当电流逐渐增大或减小时,可以判断电阻的值相应地发生了改变。
总之,电流的方向与大小对于理解电路的原理和进行电路分析都具有重要意义。
在测量和判断电流时,我们需要选择合适的方法和工具,并注意保持电路的安全和准确性。
电流测量技巧与方法电流作为一种重要的物理量,广泛应用于各个领域。
无论是在电力系统中,还是在电子设备的设计与维修中,准确测量电流都是至关重要的。
然而,由于电流无形无质,需要借助适当的技巧与方法进行测量,下面将介绍一些常用的电流测量技巧与方法。
一、瞬时式电流测量瞬时式电流测量是指在瞬间直接测量电流大小的方法。
这种测量方法适用于电流波形较简单且变化较缓慢的情况。
例如,在家庭用电中,可以使用电流表直接测量电器的功率消耗。
此外,可以使用瞬时采样电流表进行精确的电流测量,该仪器能够对电流进行高速采样并得出准确的测量结果。
二、平均式电流测量平均式电流测量是指在一段时间内对电流进行采样、求平均值的方法。
对于电流波形较复杂或变化较快的情况,平均式电流测量更为常用。
在实际应用中,常见的测量仪器有电流夹表和示波器。
电流夹表可通过夹在导线上测量电流值,而示波器则可以通过显示电流波形,辅助分析电流的变化规律。
三、功率式电流测量功率式电流测量是指通过测量电流和电压进行计算得出的方法。
根据欧姆定律,电压与电流之间存在一定的比例关系,称为电阻。
通过测量电流和电压,可以计算出电阻值,从而获得电流的准确值。
功率式电流测量方法主要应用于高精度的电流测量,例如电力系统中的电能表,其通过测量电流和电压来计算消耗的电能。
四、阻抗式电流测量阻抗式电流测量是指通过引入外接器件,将电流转变为电压进行测量的方法。
常见的阻抗式电流测量方法有电流互感器和霍尔效应传感器。
电流互感器利用互感原理,将电流通过铁芯的感应作用转变为电压信号,从而实现电流测量。
而霍尔效应传感器则是通过测量电流所产生的磁场对霍尔元件的作用,进而得到相应的电压信号。
五、无接触式电流测量无接触式电流测量是指通过无需与被测电流直接接触的方法进行测量。
这种方法主要用于对较高电压或较大电流进行测量的场合,以避免测量过程中的危险。
常见的无接触式电流测量方法有红外测温技术和电场感应传感器。
红外测温技术利用红外线感应器对发出的红外辐射进行测量,从而间接得到电流值。

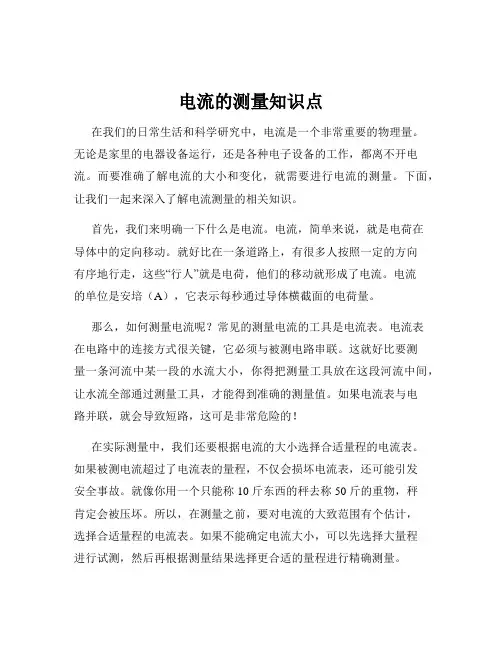

电流的测量知识点在我们的日常生活和科学研究中,电流是一个非常重要的物理量。
无论是家里的电器设备运行,还是各种电子设备的工作,都离不开电流。
而要准确了解电流的大小和变化,就需要进行电流的测量。
下面,让我们一起来深入了解电流测量的相关知识。
首先,我们来明确一下什么是电流。
电流,简单来说,就是电荷在导体中的定向移动。
就好比在一条道路上,有很多人按照一定的方向有序地行走,这些“行人”就是电荷,他们的移动就形成了电流。
电流的单位是安培(A),它表示每秒通过导体横截面的电荷量。
那么,如何测量电流呢?常见的测量电流的工具是电流表。
电流表在电路中的连接方式很关键,它必须与被测电路串联。
这就好比要测量一条河流中某一段的水流大小,你得把测量工具放在这段河流中间,让水流全部通过测量工具,才能得到准确的测量值。
如果电流表与电路并联,就会导致短路,这可是非常危险的!在实际测量中,我们还要根据电流的大小选择合适量程的电流表。
如果被测电流超过了电流表的量程,不仅会损坏电流表,还可能引发安全事故。
就像你用一个只能称 10 斤东西的秤去称 50 斤的重物,秤肯定会被压坏。
所以,在测量之前,要对电流的大致范围有个估计,选择合适量程的电流表。
如果不能确定电流大小,可以先选择大量程进行试测,然后再根据测量结果选择更合适的量程进行精确测量。
除了传统的指针式电流表,现在还有数字式电流表。
数字式电流表读数更加直观、准确,而且功能也更加丰富。
它可以直接显示电流的数值,有的还能记录测量数据、进行数据传输等。
再来说说电流表的读数。
指针式电流表的读数要看清指针所指的刻度和量程,然后进行换算得出电流值。
而数字式电流表则直接读取显示的数字即可。
在一些复杂的电路中,可能会同时存在多个支路,需要测量不同支路的电流。
这时,我们就需要逐个支路进行测量,确保每个支路的电流都能被准确测量。
另外,还有一种测量电流的方法是通过电阻的电压来间接测量电流。
根据欧姆定律,电流等于电压除以电阻。
万用表测量微弱电流方法宝子们,今天咱们来唠唠万用表测量微弱电流这事儿。
万用表这东西可神奇啦,就像个多功能小助手。
那要测微弱电流呢,咱得先把万用表调整到合适的挡位。
一般来说,有专门测电流的挡位,而且要选那种小量程的,就像你挑衣服得选合适尺码一样重要哦。
要是量程选大了,就像大鞋子套小脚丫,那微弱电流的变化就很难精确测出来啦。
然后呢,咱得把万用表正确接入电路。
这就像给小电流找个专门的通道让它走。
要注意连接的地方得紧紧的,可不能松松垮垮的,不然电流可能就会偷偷溜走一部分,那测量就不准啦。
就好比你给小宠物搭个小窝,要是有缝儿,小宠物可能就跑丢了。
在测量的时候啊,周围环境也很重要呢。
要是周围有很强的磁场或者电场干扰,就像有调皮的小妖怪在捣乱,那测量结果肯定也会受影响的。
所以尽量找个安静、没有太多干扰源的地方来测量。
还有哦,万用表的表笔也得好好检查检查。
要是表笔有破损或者脏污,就像小助手的手脚不干净利落了,那电流传输也会有问题。
所以要保证表笔是完好无损、干干净净的。
要是测量的时候发现数值一直在跳来跳去,别慌。
这可能是因为电流本身就很微弱,再加上周围有点小干扰。
你可以多测量几次,取个平均值,就像你考试的时候多做几遍题,取个靠谱的答案一样。
如果测量结果感觉不太对呢,也别轻易就觉得是万用表坏了或者自己操作失误。
可以换个类似的电路再测测看,说不定是电路本身有点小毛病呢。
就像你觉得自己做菜不好吃,可能不是你的厨艺问题,而是食材本身有点小问题哦。
总之呢,万用表测量微弱电流虽然有点小讲究,但只要咱们细心一点,就像照顾小宝贝一样照顾好测量的每一个环节,那肯定能得到比较准确的结果哒。
宝子们,加油哦!。
小电流调试的原理
小电流调试是一种电流值较小的电路调试方法。
其原理主要涉及以下几个方面:
1. 测量仪器选择:小电流调试通常使用微安表作为测量仪器,因为微安表可以测量极小的电流值。
2. 电路连接方式:在调试过程中,需要将微安表连接在待测电路中,通常是通过串联的方式连接在电路中,以测量通过微安表的电流值。
3. 电路参数调整:在电路调试过程中,可能需要调整电路中的参数,如电阻、电容等,以便使电流值达到调试要求。
4. 电源选择:在小电流调试中,需要使用适合小电流的电源供电,因为电源的电流输出范围应该包含待测电路的工作电流范围。
5. 精确测量:由于小电流值相对较小,需要注意测量的精确性。
这可以通过使用高分辨率的微安表、减小电流传感器的电阻、降低电路中的噪声等方法来提高测量的精确性。
总的来说,小电流调试的原理是通过使用合适的测量仪器、连接方式和参数调整,以及精确测量的方法来实现对小电流的调试和测量。
测量电流的大小在电路中,电流是一项重要的参数,它描述了电荷通过导体的速率,被广泛应用于各种电器设备和电子系统中。
准确测量电流的大小对于电路的设计、运行和安全至关重要。
本文将介绍几种测量电流大小的常见方法。
一、电流表测量法电流表是一种专门用于测量电流的仪器,也被称为安培表或电流计。
它通过将被测电流引入到电流表的内部线圈中,利用磁效应产生的力来测量电流的大小。
电流表可以分为指针式和数码式两种。
指针式电流表通过一个指针指示器来显示电流的数值,通常有刻度盘显示量程,并采用线圈电流表机构。
使用时需要将电流表串联到电路中,这样测量时就会在电流表和被测电路之间产生一个分流。
因此,在选择电流表时需要根据被测电流的大小选择合适的量程和内阻。
数码式电流表通过数码显示器直接显示电流大小,通常采用了先进的电子技术。
与指针式电流表相比,数码式电流表具有测量精度高、易读、可自动调节量程等优点。
它也具备保护电路的功能,当被测电流超过量程时,数码式电流表会进行自我保护,不会受到损坏。
二、电阻测量法除了使用电流表来直接测量电流大小外,我们还可以使用电流与电压之间的关系,通过测量电阻来间接计算电流的大小。
欧姆定律表明,电流等于电压除以电阻。
因此,如果我们知道电压和电阻的数值,就可以通过计算得到电流的大小。
在实际应用中,我们可以使用电压表测量电压,使用电阻表测量电阻,然后根据欧姆定律进行计算。
在使用电阻测量法时需要注意,被测电阻的两端需要断开电路,并且电路中不能有其他电源或元件。
同时,需要保证测量电阻的电阻表的内阻足够高,以避免对被测电路的影响。
三、霍尔效应测量法霍尔效应是一种基于磁场和电流之间的相互作用来测量电流的原理。
当通过一块导电材料中的电流时,如果该导电材料同时处于垂直于电流方向的磁场中,将会在材料的一侧产生一种称为霍尔电势的电势差。
霍尔电势与电流和磁场的关系是线性的,可以通过测量霍尔电势来求得电流的大小。
利用霍尔效应测量电流的方法被称为霍尔电流传感器。
万用表测电流正确方法万用表是一种常见的电测仪器,可以用来测量电压、电流和电阻等电学量。
本文将重点介绍如何正确使用万用表来测量电流。
测量电流前的准备工作:1. 确保万用表的电源充足,并且电表的电流档位选择合适。
2. 确保待测电路处于断开状态,以免对万用表和被测电路造成损坏。
测量电流的步骤如下:1. 将待测电路中的电流表连接断开,然后将万用表的电流测量插头插入电流测量插孔中。
2. 将万用表的旋钮调整到合适的电流档位上。
如果待测电流较小,应选择较小的档位,以保证测量的精确性。
3. 将万用表的电流测量插头分别与待测电路的两个断开点相连接。
注意,电流的测量方向需要与电路的实际方向一致。
4. 打开待测电路,使电流流过万用表。
此时,万用表上将显示出待测电路中的电流值。
需要注意的是,在测量电流时,要尽量避免与电路发生短路。
万用表的电流测量插头接触电路时,应确保插头与电路接触良好,避免产生接触电阻。
还有一些常见的注意事项:1. 在选择电流档位时,应根据待测电流的估计值选择合适的档位。
如果待测电流超出了所选档位的量程范围,应调整档位以保证测量的准确性。
2. 在测量直流电流时,应注意电路的极性。
如果电流的流向与测量电流的方向相反,万用表上显示的电流值将为负值。
3. 在测量交流电流时,应选择交流电流档位,并注意电流的有效值和频率范围。
总结起来,正确使用万用表测量电流的方法包括准备工作、连接电路、选择合适的档位和注意事项。
通过按照以上步骤进行操作,可以准确地测量电流,并保证测量过程的安全性和准确性。
希望本文对大家正确使用万用表测量电流提供了一些帮助。
如果在实际操作中遇到问题,建议参考万用表的使用说明书或向专业人士咨询。
《电流及其测量》电流测量法,简单易学在我们日常生活和科学研究中,电流是一个非常重要的物理量。
无论是家用电器的正常运行,还是复杂电子设备的精确控制,都离不开对电流的准确测量和理解。
那么,什么是电流?又该如何测量它呢?电流,简单来说,就是电荷在导体中的定向移动。
就好像在一条道路上,一群有序行进的人群,他们的流动就形成了电流。
电流的单位是安培(A),它表示每秒通过导体横截面的电荷量。
电流的测量方法多种多样,下面我们来介绍几种常见且简单易学的电流测量方法。
第一种是使用电流表直接测量。
电流表就像是电流的“计数器”,能够直观地显示出通过电路的电流大小。
在使用电流表时,首先要选择合适的量程。
如果量程选得太小,电流可能会超过量程,损坏电流表;如果量程选得太大,测量的精度就会降低。
所以,在测量之前,需要对电流的大致范围有一个估计。
然后,要正确连接电流表。
电流表必须串联在电路中,也就是说,电流要依次流过电流表和其他元件。
连接时还要注意正负极的接法,一般电流表上会有“+”和“”的标志,电流要从“+”接线柱流入,从“”接线柱流出。
第二种方法是通过电阻测量电流。
我们知道,根据欧姆定律,通过电阻的电流等于电阻两端的电压除以电阻的阻值。
所以,只要测量出电阻两端的电压和电阻的大小,就可以计算出电流。
在实际操作中,我们可以使用电压表测量电阻两端的电压,然后已知电阻的阻值,通过简单的计算就能得到电流。
这种方法在一些不能直接接入电流表的电路中非常实用。
第三种方法是利用霍尔效应测量电流。
霍尔效应是指当电流垂直于外磁场通过导体时,在导体的垂直于磁场和电流方向的两个端面之间会出现电势差。
通过测量这个电势差,就可以计算出电流的大小。
霍尔电流传感器就是基于霍尔效应制成的,它具有精度高、响应快、线性度好等优点,在电力系统、工业控制等领域得到了广泛的应用。
除了以上几种方法,还有一些其他的电流测量技术,如罗氏线圈测量法、磁通门测量法等,但这些方法相对较为复杂,不太适合初学者。
使用电流表进行精确测量的方法引言:电流是电学中最基本的物理量之一,精确测量电流对于电气工程师和科学家来说至关重要。
在实验室和工业环境中,电流表是一种常用的仪器,用于测量电流大小。
本文将介绍一些使用电流表进行精确测量的方法,以提高测量结果的准确性和可靠性。
一、选用合适的电流表在进行精确测量之前,我们首先需要选择合适的电流表。
根据测量要求,我们可以选择模拟电流表或数字电流表。
模拟电流表适合于需要连续测量变化电流的场合,而数字电流表则适用于需要高精度测量固定电流的场合。
对于高精度测量,我们可以选择带有多个量程档位的电流表,以便根据实际情况进行选择。
二、注意电流表的量程电流表的量程指的是仪表能够正常工作的最大电流值。
在进行测量之前,我们需要根据预估电流大小选择合适的量程档位。
若电流超过了电流表的量程,会导致电流表被损坏。
因此,我们应该选择一个稍大于预估电流的量程档位。
三、使用电流放大器在一些需要测量微弱电流的情况下,我们可以使用电流放大器来提高测量精度。
电流放大器能够将微弱电流放大到电流表的量程范围内,从而提高测量的准确性。
使用电流放大器时,需注意调节放大比例和增益值,以确保测量结果的准确性。
四、保证电路连接良好良好的电路连接对于精确测量至关重要。
在进行测量时,应确保电线接头紧固可靠,并检查是否有松动或腐蚀的情况。
此外,应避免长时间使用老化的接线柱或电线,以免对电流测量结果产生干扰。
确保电路连接良好可以减小测量误差,并提高测量结果的可靠性。
五、注意测量环境电流测量的环境也会对测量结果产生影响。
在进行测量时,我们应尽量避免强磁场、高温和潮湿等干扰因素。
强磁场会产生感应电流,高温会导致电流表读数偏差,潮湿容易导致电路接触不良。
因此,应选择一个干净、稳定的测量环境,以确保测量结果的准确性。
六、使用平均值测量在某些情况下,特别是当电流存在波动时,我们可以通过使用平均值来提高测量结果的准确性。
连续测量一段时间内的电流值,并计算平均值,可以减小波动对测量结果的影响,从而得到更加准确的测量结果。
一种na级小电流的检测电路-回复一种na级小电流的检测电路是一种电子设备,用于测量非常小的电流。
这样的电路在许多应用中都非常有用,特别是在科学研究、医学诊断和精密仪器领域。
在本文中,我们将一步一步地介绍一种na级小电流检测电路的设计和工作原理。
首先,我们需要了解一些基本概念。
电流是电荷流动的量度,单位是安培(A)。
小电流是指电流非常微弱,通常在纳安级(nA)范围内。
为了测量这样小的电流,我们需要一种非常敏感的电路。
在设计na级小电流检测电路时,我们可以利用电流—电压(I-V)转换器的原理。
该转换器可以将电流转换为电压,从而方便测量和处理。
首先,我们需要选择一个适合的放大器。
放大器的任务是放大信号以便测量。
在这种纳级电流的情况下,我们需要选择一种能够在低电流范围内工作的放大器。
通常,运算放大器是一个不错的选择,因为它具有高放大倍数和低噪声。
接下来,我们需要设计一个合适的电路来将电流转换为电压。
对于na级电流,一个常用的方法是使用一个非常低阻抗的电阻,并在其两端测量电压。
根据欧姆定律,电压等于电阻乘以电流。
因此,将电阻与电流相乘得到的电压,就是我们需要测量的电流对应的电压。
然而,由于电流非常微弱,根据欧姆定律,所需的电阻几乎要无穷大,这对一个实际电路来说是不现实的。
因此,一种方法是使用一个纳安级电流放大器。
这种放大器能够将微弱的电流放大到检测电路能够处理的范围内。
在设计放大器电路时,我们需要注意噪声问题。
由于测量的是非常小的电流,任何外部噪声都可能对测量结果产生干扰。
因此,我们需要采取一些噪声抑制的措施,例如使用低噪声放大器、地线隔离和屏蔽。
此外,为了提高测量的准确性和稳定性,我们还可以使用温度补偿电路和反馈电路。
温度补偿电路可以抵消温度变化对测量结果的影响,反馈电路可以使放大器的增益更加稳定。
最后,我们需要设计一个合适的输出电路,将放大的电流转换为可以读取和处理的电压信号。
这可以通过连接放大器的输出到一个模数转换器(ADC)来实现。
应用指南系列1编号100小电流测量基本电流测量在典型电路(参见图1a )中,一个源使电流(I)流过电路。
任何电流测量的目标都是在电路中串联一个安培计,使安培计测得的电流与原始流过电路的电流完全相同。
为了实现这一目的,在A 点和B 点之间断开电路,如图1b 所示连接安培计。
在理想情况下,电流表对电路完全没有影响。
然而,在实际测量中,可能会出现多种误差源。
正如我们在下文中讨论的一样,这些误差源会造成明显的测量不确定性。
任何安培计均可模型化为包括图1b 所示的三个独立电路元件:由连接至安培计的输入电缆形成的分流电阻(R SH );一个不希望的电流发生器(I C ),主要代表电路互连产生的电流;内阻(R M ),包括串联电缆电阻。
请注意,R M 与理想安培计(M I )串联,本身没有电阻或电流源。
在将一个安培计接入被测电路时,安培计的示值等于电路中未串联安培计时流过电路的电流减去电路模型中的元件造成的误差。
这些误差包括通过模型分流电阻的电流、互连产生的电流、整个安培计模型上的电压降引起的误差,以及安培计本身的不确定度。
对于常规范围(典型>1mA)的电流测量值,由安培计电压降、分流电流和噪声电流引起的误差通常足够小,可忽略不计。
在这种情况下,显示的电流读数几乎等于实际电流加上或减去安培计的固有不确定度(U M )。
设计用于测量这些常规电流的仪表通常包括一个电压表电路,它测量与被测电路串联的分流电阻上的电压降(参见下文中关于分流安培计的讨论)。
电压表提供的读数与电流成正比。
不幸的是,此类仪表产生的电压降(输入电压降)往往在200mV 至大约2V 范围内。
该压降足以造成常规范围以下的电流测量误差。
为避免如此大的压降,皮安表和静电计在输入级采用带负反馈的高增益放大器。
这样就大大降低了电压降——数量级为200μV 或更小。
低电压降减小了测量误差,以及达到规定的准确度必须要维持的最小分流电阻。
所以,所以无需采取特别措施来获得不寻常的大电缆电阻。
采用反馈安培计的典型皮安表或静电计的灵敏度通常为1fA (10-15A)或更小,典型准确度为0.1%至3%。
分流式和反馈式安培计测量小电流有两种基本技术:分流法和反馈安培计法。
分流器配置主要用于DMM (数字多用表)及老式静电计中,反馈模式中的电缆电容在这些仪表中会产生故障。
皮安表和较新的静电计只采用反馈式安培计配置。
皮安表和静电计的主要区别是静电计为多功能仪器,而皮安表则只测量电流。
还有,典型静电计比典型皮安表的电流灵敏度好几个数量级。
分流式皮安表利用一个电阻对静电计电压表的输入进行分流则形成一个分流式安培计,如图2所示。
输入电流(I IN )在分流电阻(R SHUNT )上产生一个如下所示的输入电压E IN :图2:分流式安培计E IN = I IN R SHUNT2请注意,电路的电压灵敏度受R SHUNT 阻值和R A 与R B 的相对值的控制。
所以,输出电压(E OUT )由下式给出:A B A B OUT IN IN SHUNT B B R +R R +R E =E =I R R R ⎛⎞⎛⎞⎜⎟⎜⎟⎝⎠⎝⎠尽管使用较大的R SHUNT 值可能有很多优势,但是实际上有很多理由应该使R SHUNT 值尽量小。
首先,低值电阻的时间和温度稳定度以及电压系数都优于高值电阻。
其次,低电阻值降低了输入时间常数,使仪器的响应时间更快。
最后,出于电路加载考虑,安培计的输入电阻R SHUNT 应该很小,以减小电压降E IN 。
然而,静电计(或任何电压表)工作于其最灵敏的量程时会为仪器引入噪声和零点漂移。
相比之下,当R SHUNT 增大时,约翰逊噪声电流降低。
因此,通常需要在这两个相互矛盾的需求之间权衡利弊。
选择1至2V 满度灵敏度,对应的分流电阻值通常则是好的折中方案。
反馈式皮安表图3所示为反馈式安培计的一般配置。
在该配置下,输入电流(I IN )流入放大器(A)的输入端,也流经反馈电阻(R F )。
放大器的低偏移电流将电流(I IN )改变一个负值。
所以,输出电压反映的是输入电流,灵敏度由反馈电阻(R F )决定。
小电压降(E IN )和对应的快上升时间由高增益运放实现,它强制E IN 接近于零。
图3:反馈式安培计电路分析证明:OUT OUT IN F IN OUT IN IN EE +I R =E E =-AE , E =-A所以, OUT OUT IN F EE +I R =-A由于A>>1,所以OUTOUT IN F INOUT E E =-I R , E =<<E A及 注意,与在电压表电路中一样,利用图4所示的组合,可改变放大器增益。
在这种情况下,电阻RA 和RB 被加至反馈环路,形成一个乘法器。
电路增益由反馈电阻及R A 和R B 的相对值决定,给出如下:A B OUT IN F B R +R E =-I R R ⎛⎞⎜⎟⎝⎠同样, OUTIN E E =-A图4:电压增益可选的反馈式安培计电流误差源电流测量仪器中的误差产生于流经各种电路元件的外来电流。
在图5所示的电路模型中,电流(I M ),即仪表示值,实际等于通过电流表的电流(I 1)加上仪表的附加不确定度(U M )。
I 1等于信号电流(I S )减去分流电流(I SH )和全部产生电流之和(I E )。
图5:电流误差源图5所示的电路模型中标出了典型电流测量期间产生的各种噪声和电流。
I SE 电流发生器表示源内部本身产生的噪声。
漏泄、压电、摩电效应或介质吸收都会产生电流。
类似地,I CE 电流发生器表示仪表和源电路之间的互连产生的电流。
在被测电路中产生噪声电流的相同源可能会在互连中产生噪声。
I RE 是由于分流电阻的热活性产生的,噪声电流的rms 值由下式给出:RE I式中,k =波耳兹曼常数(1.38 × 10–23J/K)T 绝对温度,K f =噪声带宽,HzR SH =电阻值,Ω由于峰-峰噪声大约为rms 值的5倍,所以当测量高于10-14A 的电流时,噪声电流可忽略。
最后,I IE 是测量仪器中误差电流的特定总和。
噪声电流以上模型中的噪声电流发生器I CE 、I SE 和I IE 表示电路中特定点产生的不希望电流。
这些电流可能是由于摩擦起电、压电效应、电化效应或者电阻性漏流或介质吸收造成的。
摩擦电流(图6所示)是由于导体和绝缘体之间摩擦而在交界面上产生的电荷形成的。
自由电子由于摩擦离开导体,造成电荷不平衡,由此产生电流。
同轴电缆内绝缘材料和导体相互摩擦产生的电流就是一个典型的例子。
为了将这一问题最小化,可采用专用的低噪声同轴电缆和三轴电缆。
图6:摩擦效应图7:压电效应在特定的绝缘材料上施加机械应力时就会产生压电电流(图7)。
这些电流产生于用作绝缘材料及互连硬件的陶瓷和其他结晶材料内。
在很多塑料中都会发生类似的电荷存储效应。
如图8所示,电化效应也会引起噪声电流。
图中的化学成份在电路板上两个导体之间形成了弱电池。
例如,当常用的环氧印制板未用蚀刻溶液、助溶剂或其他材料彻底清洁时,就会产生几个纳安的电流。
为防止这些误差电流,所有互连电路都应该用清洁液彻底清洁,例如甲醇,然后在使用之前彻底晾干。
当施加于绝缘体的电压造成绝缘体内的正、负电荷极化时,就会发生压电效应。
电压消除后,当分离的电荷重新组合时,就会通过外部电路产生一个衰减电流。
在测量敏感电流时,避免向绝缘体施加超过几个伏特的电压,可将介质吸收效应降至最低。
如果实在不可避免,介质吸收引起的电流需要几分钟甚至几个小时才能消失。
图9中汇总了各种电流发生效应的大约幅值。
图9:小电流现象产生的电流的典型幅值保护电流导体和附近电压源之间的高电阻通路会产生明显的漏流,可通过保护将其消除。
基本上讲,保护采用一34个与敏感电流通路处于相同电势的导体完全环绕住承载高阻信号的输入线。
该保护导体由一个低阻源驱动,将导体维持在与高阻源相同的电势,从而大大减小这些导线的漏流。
例如,假设用一个安培计测量通过二极管的反向电流I D ,如图10a 所示。
如果仪表(皮安表或静电计)与二极管串联(图10b ),它将不但测量二极管电流(I D ),而且还有流经漏泄电阻通路(R L )的漏流(I L )。
如果RL 的值为1G Ω (109Ω,适合于很多绝缘体的合理值),漏流(I L )将为15nA (假设电路电势为15V ,如图所示)。
显而易见,大漏流就会掩盖实际的反向电流(I D ),因为现代二极管中的反相漏流通常远远小于15nA 。
解决这一问题的方式之一是将漏泄电阻(R L )增大至1T Ω,将I L 减小至15pA ,该值相对于I D 来说可能仍然很大。
减小漏流效应的另一种方式时保护二极管和皮安表之间的连接,用一个连接至相同电势(本例中为+15V)的导体将其完全包围住。
形成的设置如图10c 所示。
由于典型反馈式皮安表的最大电压降仅为200μV ,所以R L 上的电压即被减小至该值,现在的漏流变为:L 200μV I 1G Ω≤-13L I 210A(0.2pA)≤×所以,I L 减小了4个十倍程,相对于I D 就不太明显。
通过R G 的电流仍然为15nA ,但现在由低阻+15V 源提供,并不被安培计测量,所以不会出现问题。
保护的另一种优势如图11a 所示。
在该例中,同轴电缆的屏蔽接地,其泄露电阻将降低高阻源的输出电压,如图11a 和11b 所示。
注意,高阻电压表的实测电压被源电阻(R S )和漏泄电阻(R L )形成的分压器衰减。
例如静电计电压表的单位增益或前置放大器输出(图11c ),因为绝缘(R L )上根本不存在电势,所以从中心导体至屏蔽的漏流将消失。
从外部保护屏蔽层到地的漏流(I G )可能需要考虑,但是由于该电流由低阻前置放大器输出而非高阻源提供,所以没有什么影响。
尽管保护的主要好处是降低漏电阻效应,但另一方面也减小了有效输入电容。
测量上升时间取决于等效源电阻和仪表的有效输入电容,而有效输入电容又取决于静电计输入电容和连接电缆电容。
所以,对于高阻测量,即使很小的电缆电容也会导致上升时间非常长。
例如,如果输入电容为1,000pF (包括输入电缆),电阻为200G Ω,形成的时间常数(τ = RC)则为200秒,那么测量值稳定至最终值的1%之内就需要1,000秒(超过16分钟)。
现代化的静电计,例如6514、6517A 和6430型,内置精密电路,可充分发挥保护的全部优势。
在保护模式下,有效电缆电容可降低至大约20pF ,使测量加快50倍。
高阻测量当必须测量大于1G Ω的电阻时,通常需要静电计。
静电计可通过恒压或恒流法测量高电阻。
有些静电计还允许用户选择使用哪种方法。
