数据中心技术规范-冷冻水型房间级精密空调

大庆云数据中心项目冷冻水型列间空调技术规范书1 应用范围本选型技术要求提出了冷冻水型列间空调的选型原则、技术要求，可作为工程招标的依据。

2 引用标准GB/T50174-2008《电子信息系统机房设计规范》GB/T2887-2000《电子计算机场地通用规范》GB 50019-2012《采暖通风与空气调节设计规范》3 技术要求3.1 精密空调机组的技术指标本次空调机组选型范围为冷冻水型列间空调，主要包括：本次选型空调机组主要技术指标要求如下表：表一：表二：注：制冷量是在回风干球温度35℃，相对湿度23%，冷冻水供回水温度12-18℃的工况下测定的。

4.2 精密空调机组的电气性能4.2.1 精密空调机组的的电气性能应符合IEC标准4.2.2 精密空调机组的电源规格应该为200~240V、1Ph、50/60Hz4.2.3 输入电压允许波动范围：额定电压±10%4.2.4 频率：额定频率±2Hz4.3 精密空调机组的适应环境4.3.1 工作环境温度：-20℃～+55℃4.3.2 工作环境湿度：≤ 95% RH4.4精密空调机组的温度、湿度控制性能4.4.1 精密空调应能按要求自动调节室内温、湿度，具有制冷、除湿等功能。

4.4.2 温度调节范围：+15℃~ +35℃4.4.3 温度调节精度：±1℃，温度变化率< 5℃/小时4.4.4 温、湿度波动超限应能发出报警信号4.5 精密空调机组的机组性能4.5.1精密空调应由冷冻水盘管、EC风机、直流电源模块、水盘、冷凝水泵、水流量调节阀、控制盒、手操器和空气过滤器等主要部件组成。

4.5.2 冷冻水盘管应为铜管翅片式换热器，翅片应采用亲水铝箔，以提高换热性能，利于排水和提高防腐性能。

4.5.3空调机组应采用不少于6个高效、节能、无级调速EC风机送风，应根据附近机柜的温度自动调节送风量和制冷量；每个风机的状态均可以监控，一旦出现故障可以准确定位故障风机。

第一部分：工程概况及建设原则与目标一、工程概况1、机房长、宽、高；净空高度、有无地板、地板高度；机房朝向、密封情况。

2、每个机房的设备类型、设备数量、设备功耗。

3、原有空调情况、送回风方式（改造项目）。

4、机房出现问题描述（改造项目）。

5、冷冻水空调系统状况描述：冷冻水供水温度：7℃，回水温度；12℃压力；100Kpa;管路：双路供水或单路供水等。

二、数据中心机房空调设计依据与标准1、设计规范与参考依据根据国家和国际的数据中心机房与空调的标准与规范：●GB50174-2008《电子计算机机房设计规范》●GB/T2887–2000《电子计算机场地通用规范》●ASHRAE (American Society of Heating, Refrigerating and Air-ConditioningEngineers, Inc.) TC9.9●TIA942标准(Telecommunications Infrastructure Standard for Data Centers)●其他数据中心和暖通空调设计规范和文件2、机房设计标准数据中心机房和电力机房内有严格的温、湿度、噪音等要求，机房按国标GB2887-89《计算机场地安全要求》的规定：1）、温度、湿度标准：2）、噪音标准：主机房区的噪声声压级小于68分贝3）、正压密封要求主机房内要维持正压，与室外压差大于9.8帕，机房要求密封运行，减少门窗等区域的冷风渗透。

4）、洁净度要求在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升。

5）送风速度送风速度不小于3米/秒。

6）新风需求满足工作人员工作所需的新风要求量，按照30～40m3/h·人计算。

根据机房实际可实施的情况，在过渡季节，引入室外较低温度的冷风，减少机房内空调负荷，减少机房空调能耗。

三、数据中心空调建设原则与目标1）、标准化。

数据中心机房规划设计方案，基于国际标准和国内有关标准，包括各种机房设计标准，机房空调相关规范以及计算机局域网、广域网标准，从而为建设高标准、高性能机房奠定基础。

机房精密空调制冷形式可以简化为：风冷型、冷冻水型、热管型、间接自然冷型，其他的多是在以上几种类型上组合使用。

其他的包含湖水制冷、三联供、地下水制冷、溴化锂制冷等都应该算作制冷解决方案类。

下来，我们具体来看。

精密空调的8大制冷形式根据目前的行业发展情况，机房精密空调主要有以下几类：1、风冷型机房精密空调（风冷型）即空调的制冷剂通过风来冷却，安装在室外的冷凝器（精密空调室外机）将冷凝剂的热量带走，使制冷剂放出热量。

这种是最常见的，就少讲点。

2、水冷型机房精密空调（水冷型）水冷型机房精密空调的结构跟风冷型的差别不大，主要的差别是：水冷型机房精密空调增加有水冷板式或壳管式换热器，制冷剂在经过水冷板式或壳管式换热器时放出热量，而水冷板式或壳管式换热器的冷水吸收热量后经水泵排到大楼冷却塔，再由冷却塔将热量排放到空气中去。

由于冷却塔为热湿型交换设备（空气与水直接接触），也有选用干冷型室外冷凝器的。

额外多讲一句，水冷型机房精密空调和下面讲的冷冻水型精密机房空调完全是两款产品。

3、冷冻水型机房精密空调（冷冻水型）冷冻水型机房精密空调室内机主要由冷冻水盘管、风机、水阀组成，冷冻水直接进入到室内机盘管内，简单理解：空调末端制冷系统没有压缩机。

同时此类空调系统末端单机制冷量不是固定的，与系统里面的进回水温度，出回风工况密切相关，同一套机组在不同工况下，机组制冷量可能相差几倍。

4、双冷源型机房精密空调（双冷源型）双冷源系统是为确保机房精密空调的制冷的保障性，可以采用双冷源机房精密空调。

一般有下面2种组合：a、风冷+冷冻水，以冷冻水系统为主用，风冷系统为备用。

b、水冷+冷冻水，以冷冻水系统为主用，水冷系统为备用。

5、乙二醇冷机房精密空调（乙二醇冷却制冷）这种机型主要用在北方寒冷地区，也可以算是水冷型机房精密空调。

一旦室外温度低于0摄氏度时，在水中加入乙二醇溶液（保证水不结冰），保证冷却水不结冰。

6、冷冻水双盘管型机房精密空调（双盘管）此类制冷方式就是在一套冷冻水机组内，存在两套独立的冷冻水盘管，并连接至不同的冷冻水水源，提高了系统的安全性，也节省了机组占地面积，在同一套结构系统内形成2N设计。

STULZ精密空调安装工程界面及技术规范（水冷型）目 录 一． 安装工程总则二． 现场机组搬运，就位工作 三． 施工过程对机组的保护 四． 场地及配电的基本要求 五． 底座及风帽的制作和安装 六． 水系统管路的连接 七． 加湿，冷凝水管道安装 八． 验收及后续工作一. 安装工程界面总则该工程界面是指世图兹空调技术服务(上海)有限公司在保证本公司设备安全到达最终用户所在地，机组在指定位置就位后直至具备正常调试启动条件的一个完整过程的规定和说明。

注：凡参与空调安装的合作公司均应遵守本规定，保质保量完成安装工作，在STULZ工程师到达现场验收合格后，由STULZ工程师负责执行开机调试工作。

STULZ工程师有权拒绝对安装不符合本规范的机组进行开机调试；有权要求安装商对不符合本规范的安装工程进行整改。

工程界面的定义界面定义 运输安装调试启动执行人 承运商安装商STULZ工作内容描述 按客户要求卸货到现场指定位置开箱，外观检查，就位，室内机，室外机，管道安装，电缆连接，进排水管道等开机调试，使机组各项功能参数处于可投入使用状态安装的定义专业安装人员结合用户的具体环境情况，按照相关国家法律、法规、标准以及STULZ空调的安装规范，将空调机组固定到位，并进行正确的组合、连接、调试，以实现其各项预定使用功能的完整活动。

专业安装人员具有一定制冷及电气基础知识、技术经验和空调安装从业资格证书，并被授权以安全的方式完成空调安装任务的人员。

安全守则所有安装工作必须是在机组处于关闭且断开电源的状态下进行；负责执行的安装施工人员必须有相应的专业技能（电工，焊工等）资质认证；负责执行的安装施工人员必须采取人身安全和设备安全保护措施，佩戴必要的防护器具；负责执行的安装施工人员需在施工现场取电，动火时，必须取得用户现场负责人的许可，如用户有要求，则事先要办妥相关的施工审批手续后才可动工；负责执行的安装施工人员应在正式动工前准备好必要的防火，防水措施和器具。

冷冻水型机房空调测试技术要求————————————————————————————————作者：————————————————————————————————日期：附件2冷冻水型机房专用空调测试技术要求2015年9月1.概述本测试技术要求旨在验证厂家对机房专用空调重要功能的实现，保证设备有效提升系统在实际应用中的节能效果和项目实施效益，为中国移动机房专用空调的设备采购、选型、入网测试等方面提供技术依据。

本测试技术要求主要针对冷冻水型机房专用空调的制冷量、显冷量、循环风量、制冷消耗功率、显热比、冷风比、能效比、噪声等性能要求及运转测试、本地控制、四遥、电源适应性等功能要求进行测试和验证。

中国移动始终保留对本测试技术要求的最终解释权。

2.测试技术要求引入文件下列文件中的条款通过本测试技术要求的引用而成为本测试技术要求的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本测试技术要求。

凡是不注日期的引用文件，其最新版本适用于本测试技术要求。

GB50736-2012 民用建筑供暖通风与空气调节设计规范GB50243-2002 通风与空调工程施工质量验收规范YD/T5003-2005 电信专用房屋设计规范GB50174-2008 电子计算机机房设计规范YD/T1821-2008 通信中心机房环境条件要求GB/T 13306—2011 标牌YD/T 1095-2008 通信用不间断电源（UPS）YD/T 1429-2006 通信局（站）在用防雷系统的测试技术要求和检测方法GB 50689-2011 通信局站防雷与接地工程设计规范GB 17758-2010 单元式空气调节机GB 191-2008 包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 3096-2008 声环境质量标准GB/T 6882-2008 声学噪声源声功率级的测定消声室和半消声室精密法GB 4706.32-2004 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T 4798.1-2005 电工电子产品应用环境条件(第1部分：贮存)GB 10080-2001 空调用通风机安全要求GB/T 10891-1989 空气处理机组安全要求GB 17625.1-2003 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A) GB 50343-2004 建筑物电子信息系统防雷技术规范GB/T 14295-2008 空气过滤器GB/T 19413-2010 计算机和数据处理机房用单元式空气调节机YD/T 2061-2009 QB-W-016-2008 通信机房用恒温恒湿空调系统通信机房用恒温恒湿空调系统V1.0.03.术语和定义GB/T 19413-2010确定的以及下列术语和定义适用于本测试技术要求：表1词语解释机房专用空调一种向机房提供空气循环、空气过滤、温度和相对湿度控制的空调机。

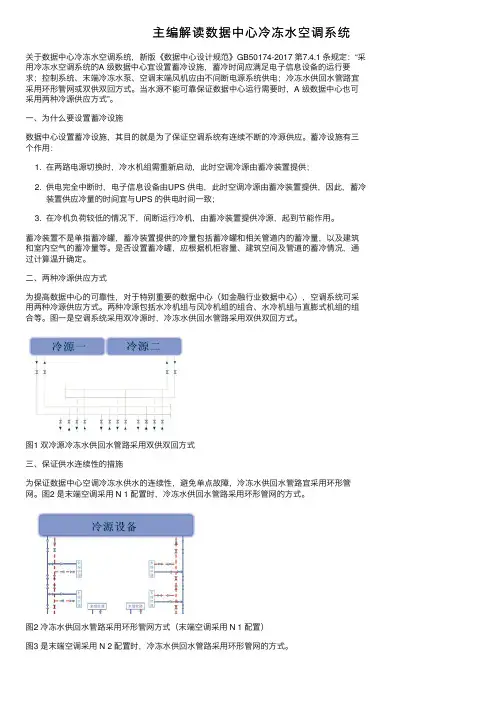

主编解读数据中⼼冷冻⽔空调系统关于数据中⼼冷冻⽔空调系统，新版《数据中⼼设计规范》GB50174-2017 第7.4.1 条规定：“采⽤冷冻⽔空调系统的A 级数据中⼼宜设置蓄冷设施，蓄冷时间应满⾜电⼦信息设备的运⾏要求；控制系统、末端冷冻⽔泵、空调末端风机应由不间断电源系统供电；冷冻⽔供回⽔管路宜采⽤环形管⽹或双供双回⽅式。

当⽔源不能可靠保证数据中⼼运⾏需要时，A 级数据中⼼也可采⽤两种冷源供应⽅式”。

⼀、为什么要设置蓄冷设施数据中⼼设置蓄冷设施，其⽬的就是为了保证空调系统有连续不断的冷源供应。

蓄冷设施有三个作⽤：1. 在两路电源切换时，冷⽔机组需重新启动，此时空调冷源由蓄冷装置提供；2. 供电完全中断时，电⼦信息设备由UPS 供电，此时空调冷源由蓄冷装置提供，因此，蓄冷装置供应冷量的时间宜与UPS 的供电时间⼀致；3. 在冷机负荷较低的情况下，间断运⾏冷机，由蓄冷装置提供冷源，起到节能作⽤。

蓄冷装置不是单指蓄冷罐，蓄冷装置提供的冷量包括蓄冷罐和相关管道内的蓄冷量，以及建筑和室内空⽓的蓄冷量等。

是否设置蓄冷罐，应根据机柜容量、建筑空间及管道的蓄冷情况，通过计算温升确定。

⼆、两种冷源供应⽅式为提⾼数据中⼼的可靠性，对于特别重要的数据中⼼（如⾦融⾏业数据中⼼），空调系统可采⽤两种冷源供应⽅式。

两种冷源包括⽔冷机组与风冷机组的组合、⽔冷机组与直膨式机组的组合等。

图⼀是空调系统采⽤双冷源时，冷冻⽔供回⽔管路采⽤双供双回⽅式。

图1 双冷源冷冻⽔供回⽔管路采⽤双供双回⽅式三、保证供⽔连续性的措施为保证数据中⼼空调冷冻⽔供⽔的连续性，避免单点故障，冷冻⽔供回⽔管路宜采⽤环形管⽹。

图2 是末端空调采⽤ N 1 配置时，冷冻⽔供回⽔管路采⽤环形管⽹的⽅式。

图2 冷冻⽔供回⽔管路采⽤环形管⽹⽅式（末端空调采⽤ N 1 配置）图3 是末端空调采⽤ N 2 配置时，冷冻⽔供回⽔管路采⽤环形管⽹的⽅式。

DDO。

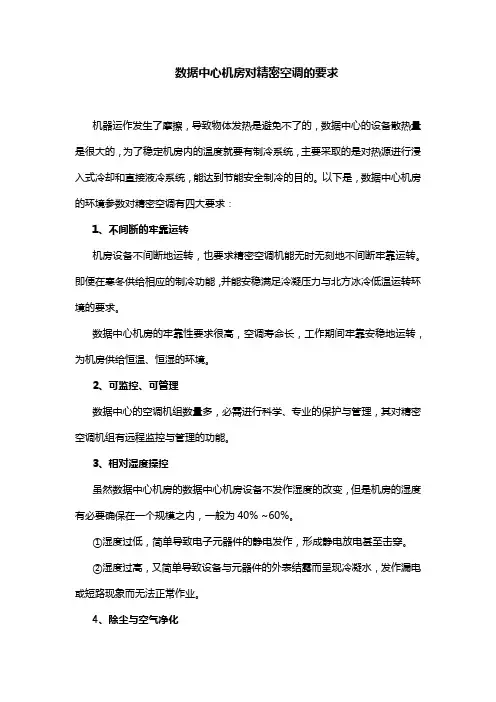

数据中心机房对精密空调的要求
机器运作发生了摩擦，导致物体发热是避免不了的，数据中心的设备散热量是很大的，为了稳定机房内的温度就要有制冷系统，主要采取的是对热源进行浸入式冷却和直接液冷系统，能达到节能安全制冷的目的。

以下是，数据中心机房的环境参数对精密空调有四大要求：
1、不间断的牢靠运转
机房设备不间断地运转，也要求精密空调机能无时无刻地不间断牢靠运转。

即便在寒冬供给相应的制冷功能，并能安稳满足冷凝压力与北方冰冷低温运转环境的要求。

数据中心机房的牢靠性要求很高，空调寿命长，工作期间牢靠安稳地运转，为机房供给恒温、恒湿的环境。

2、可监控、可管理
数据中心的空调机组数量多，必需进行科学、专业的保护与管理，其对精密空调机组有远程监控与管理的功能。

3、相对湿度操控
虽然数据中心机房的数据中心机房设备不发作湿度的改变，但是机房的湿度有必要确保在一个规模之内，一般为40% ~60%。

①湿度过低，简单导致电子元器件的静电发作，形成静电放电甚至击穿。

②湿度过高，又简单导致设备与元器件的外表结露而呈现冷凝水，发作漏电或短路现象而无法正常作业。

4、除尘与空气净化
除了温度和相对湿度的要求外，数据中心机房的空调还有必要具有除尘与空气净化的功用。

由于机房内的尘埃会影响数据中心机房设备的正常作业，尘埃堆集在电子元件上易导致电路板腐蚀、绝缘功用下降、散热不良等许多问题，要求数据中心机房空调机的空气过滤器具有良好的除尘与空气净化功用。

数据中心机房精的密空调技术方案随着云计算、大数据等技术的快速发展，数据中心的规模和功耗也在不断增加。

为了保证数据中心的正常运行和数据的安全性，机房环境的控制尤为重要。

其中，机房的温湿度控制是一个非常关键的环节，而空调技术则是实现温湿度控制的主要手段之一在数据中心的机房里，大量的服务器和网络设备等电子设备集中在一个相对封闭的空间内工作，其产生的热量和大量的热量密度带来了极高的热负荷。

因此，机房空调系统的设计需要兼顾高效降温、低能耗、可靠性和可扩展性等多个方面。

首先，机房空调系统应采用高效的制冷技术，以确保机房的温度控制在适宜的范围内。

传统的空气冷却方式可能无法满足机房的需求，因此可以考虑采用水冷技术。

水冷技术通过在机房内设置冷水机组以及水冷板等设备，将机房内的热量转移到冷却水中，使机房内的温度得到控制。

其次，机房空调系统还应具备低能耗的特点。

在高效制冷的基础上，通过优化风道布局和采用节能设备，如变频器、高效压缩机等，来减少能源消耗。

同时，应合理设置机房空调系统的容量，避免过剩造成的能源浪费。

同时，考虑到机房的可靠性和可扩展性，空调系统应保证稳定运行，并具备扩展功能。

可以采用多台空调机组并行运行，以实现负荷均衡和备用功能。

此外，空调系统还应具备智能化的监控和控制功能，以实时监测机房温度和湿度，并根据需求进行相应的调整和控制。

此外，对于数据中心机房来说，在考虑空调系统方案时还需要考虑到防火和冷却水资源的问题。

空调系统应具备防火功能，以确保机房的安全性。

同时，冷却水的供应和排放也需要合理规划，以避免对环境造成负面影响。

综上所述，数据中心机房精密空调技术方案应该具备高效降温、低能耗、可靠性和可扩展性等特点。

通过采用水冷技术、优化风道布局和节能设备等手段，可以实现机房温湿度的控制，并保障机房的正常运行和数据的安全性。

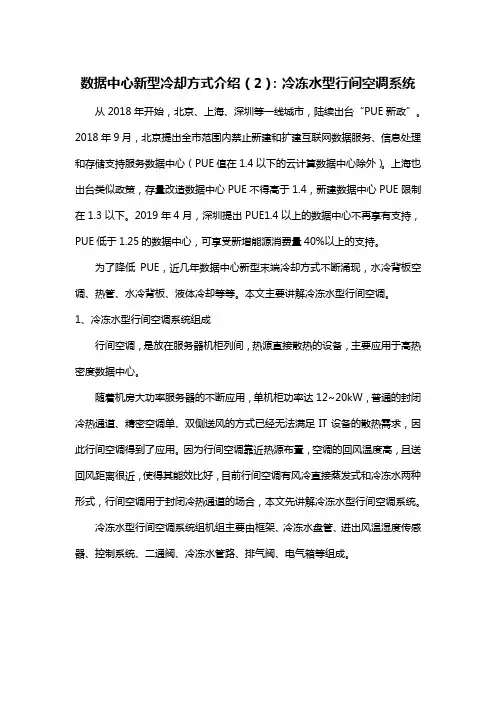

数据中心新型冷却方式介绍（2）：冷冻水型行间空调系统从2018年开始，北京、上海、深圳等一线城市，陆续出台“PUE新政”。

2018年9月，北京提出全市范围内禁止新建和扩建互联网数据服务、信息处理和存储支持服务数据中心（PUE值在1.4以下的云计算数据中心除外）。

上海也出台类似政策，存量改造数据中心PUE不得高于1.4，新建数据中心PUE限制在1.3以下。

2019年4月，深圳提出PUE1.4以上的数据中心不再享有支持，PUE低于1.25的数据中心，可享受新增能源消费量40%以上的支持。

为了降低PUE，近几年数据中心新型末端冷却方式不断涌现，水冷背板空调、热管、水冷背板、液体冷却等等。

本文主要讲解冷冻水型行间空调。

1、冷冻水型行间空调系统组成行间空调，是放在服务器机柜列间，热源直接散热的设备，主要应用于高热密度数据中心。

随着机房大功率服务器的不断应用，单机柜功率达12~20kW，普通的封闭冷热通道、精密空调单、双侧送风的方式已经无法满足IT设备的散热需求，因此行间空调得到了应用。

因为行间空调靠近热源布置，空调的回风温度高，且送回风距离很近，使得其能效比好，目前行间空调有风冷直接蒸发式和冷冻水两种形式，行间空调用于封闭冷热通道的场合，本文先讲解冷冻水型行间空调系统。

冷冻水型行间空调系统组机组主要由框架、冷冻水盘管、进出风温湿度传感器、控制系统、二通阀、冷冻水管路、排气阀、电气箱等组成。

图1 冷冻水型行间空调结构图图2 冷冻水型行间空调零部件图2、运行原理冷冻水型行间空调安装位置为服务器机柜中间，送风方式为前部侧向出风（冷通道），后部回风（热通道）。

冷冻水型行间空调运行时，15℃低温冷冻水进入冷冻水型行间空调的冷冻水盘管，被机房热空气加热后，成为21℃高温冷冻水，高温冷冻水经冷冻站冷水机组/板式换热器冷却后，再次成为15℃冷冻水，送往机房冷冻水型行间空调，完成冷冻水循环。

服务器排出的32℃热风在热通被冷冻水型行间空调风机吸入，经冷冻水盘管冷却，成为18℃冷风，冷却IT服务器。

1、风冷型精密空调风冷型机组从机房内吸取的热量通过安装在室外或楼顶的冷凝器（精密空调室外机）传递到室外空气中。

组成简单，由一个内机和一个外机组成，内机包含压缩机、蒸发器和膨胀阀，外机为冷凝器。

室内机组与室外机构成闭合回路。

优点：系统简单可靠，维护方便，可靠性高，总体投资成本低缺点：室外机噪声大，对安装距离有限制，制冷效率较低风冷型精密空调是目前数据中心中应用较为广泛的类型，适用于水资源缺乏地区和缺乏冷却水系统的场所。

2、水冷型精密空调水冷型机组从机房内吸取的热量通过内置水冷冷凝器传输到制冷剂中。

与风冷型机组的主要差别是：水冷型机组在室内机设置板式冷凝器，制冷剂的内循环只在室内机，需外配冷却塔。

冷却水通常采用抗冻的水和乙二醇的混合物代替常用的制冷剂。

优点：能效比风冷型机组高，更节能缺点：初期的投资和维护成本较高水冷型精密空调适用于有集中冷却水系统的场所。

3、冷冻水型精密空调冷冻水型精密空调是通过冷冻水来控制机房内的环境温度，前提是要有冷冻水，可以利用中央空调的冷冻水，或者新建冷冻水系统。

由冷水机组（风冷冷冻水机组、水冷冷冻水机组）、风冷冷凝器、冷却塔组成。

冷水机组相当于室外机，包括四个主要组成部分：压缩机、蒸发器、冷凝器和膨胀阀，从而实现了机组制冷制热效果。

冷冻水型机房精密空调在室内机主要由冷冻水盘管、风机、电加热器、加湿器和水阀组成，一般不设压缩制冷系统。

优点：前期投资小缺点：过度依赖冷冻水冷冻水型精密空调适用于水资源丰富的地区，或有丰富冷冻水系统的场所。

4、双冷源型精密空调双冷源型精密空调是具有独立的冷冻水机组和直接膨胀式制冷系统的双重系统，有下面两种结合：①风冷冷凝+冷冻水，以冷冻水系统为主用，风冷系统为备用②水冷冷凝+冷冻水，以冷冻水系统为主用，水冷系统为备用机组在可提供冷冻水资源但不能保证全年持续供应的场所，会优先使用冷冻水系统制冷；当冷冻水供应中断或者冷冻水水温不足以承担全部负荷要求时，会自动启动直接膨胀式制冷系统。

冷冻水精密空调是深圳雷诺威精密空调设备有限公司研发设计，这款机组机型设计简单，性能卓越。

机组是通过冷冻水来控制室内环境。

其微处理控制器通过三通电动冷冻水阀的调节，精确地控制室内空气条件。

该系统使用于有中央空调冷冻水系列的场所,利用用户冷冻水进行制冷。

1.冷冻水精密空调特点：
控制精度高，温度：±1℃，湿度：±5%
大风量，小焓差设计，显热比高达95%
采用高效率、高静压和低噪音的后倾式离心风机，没有过载现象
知名品牌电极式蒸汽加湿器，维护量少，加湿速度快、精度高
具有双级密码保护的PLC 控制器和大屏幕单色/彩色触摸屏人机界面
G4中效空气过滤器
可选用2通或3通制冷比例调节阀，由电脑自动控制流量，以维持所需的制冷量。

精编冷冻水型机房专用空调机集采招标技术要求一、引言冷冻水型机房专用空调机作为一种专用设备，广泛应用于机房、数据中心、服务器室等场所，为了满足机房的严苛要求，确保设备的正常运行，对于冷冻水型机房专用空调机的采购招标需制定相应的技术要求，以便采购方更好地选择适合的设备。

本文对冷冻水型机房专用空调机的集采招标技术要求进行精编，旨在明确设备的基本要求、性能指标、质量要求等内容。

二、技术要求1.设备基本要求（1）适用环境：冷冻水型机房专用空调机应适用于环境温度范围在5℃-40℃之间的机房，并能在高温环境下保证设备正常运行。

（2）制冷能力：设备冷却量要满足机房热负荷需求，同时具备较高制冷效率。

（3）噪音要求：设备在正常运行时产生的噪音应低于机房的噪音控制标准，不影响机房内的工作环境。

2.性能指标（1）制冷剂种类：设备应采用环保制冷剂，并符合相关国家标准和法规要求。

（2）制冷效率：设备的制冷效率要满足机房需要，达到能效等级为国家二级能效标准。

（3）COP值：设备应具备较高的COP值，尽量降低能耗。

（4）空气流量：设备的空气流量要满足机房的通风要求，保证机房内的空气质量。

（5）压力控制：设备应具备稳定的压力控制功能，确保设备在不同负荷情况下的稳定运行。

3.质量要求（1）设备品牌：设备应选择知名品牌，且有良好的市场声誉和售后服务。

（2）设备寿命：设备寿命应不低于10年，能够满足机房长期使用的需求。

（3）设备可靠性：设备应具备高可靠性，能够在长时间运行下保持稳定工作状态，故障率低。

（4）设备维修保养：设备应具备易于维修和保养的特点，维修周期短，维修成本低。

（5）设备安全性：设备应符合相关的安全标准和法规要求，确保使用过程中的安全性。

4.其他要求（1）设备外观：设备外观要美观大方，符合机房整体的设计风格要求。

（2）设备控制方式：设备应具备便于操作和管理的控制方式，方便用户使用和维护。

（3）设备耗电量：设备的耗电量要合理，能够满足机房的能耗控制要求。

机房精密空调技术要求：本设备为宁波市气象局高性能计算机机房制冷使用，机房面积大概在80 平方米左右。

根据机房面积及机房内主要的发热设备（UPS、电池、配电瓶、机柜等），同时考虑结构传热、照明发热等，所以在主机房中增加2台机房精密空调作为主机房的制冷设备，以达到机房恒温恒湿要求。

为使机房节能，机房精密空调需能够实现联动，且互为备份。

一、总则1. 本技术规格书只是设备及安装的一些原则性规定，并不是详尽的要求，供应商有责任对该设备设计符合技术规格书要求负责。

2. 采购的设备所涉及的产品标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准，如是国外相应标准应征得采购人认可。

3. 供应商应根据采购文件所提出的技术规格、参数、数量和服务要求，综合考虑货物的适应性，选择具有最佳性能价格比的货物前来报价。

希望供应商以精良的货物、优良的服务和优惠的价格，充分显示自身的竞争实力。

4. 本采购项目机房精密空调采购，包括设备的供货、安装调试、技术服务及售后服务等。

投标人必须根据自己的技术和商务优势对此项目的全部内容进行投标，不得只投其中一部分内容。

二采购内容及要求：1、设计依据：《采用暖通风与空气调节设计规范》GB 50019－2003《电子计算机机房场地技术要求》GB2887-2000《电信机房空调维护规程》电网综1997（472）号文《通信电源、机房空调集中监控管理系统暂行规定》电交网1999（625）号文《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》《电子计算机机房设计规范》GB50174－2008《通风与空调工程施工质量验收规范》GB50243-2002《计算机场地安全要求》GB2887-892、机房精密空调技术规范机房精密空调采购数量2套，需含安装及调试。

参考品牌：艾默生PEX 系列机房专用空调机组的机械性能：1) 外观工艺：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。

冷冻水型机房空调
1. 设备规格及简介
1.1冷冻水型机房空调，规格要求如下：
1.2冷冻水型机房空调属于恒温恒湿机房专用空调的一种类型，其自身不含压缩机，需外接冷冻水作为空调的冷媒，送风方式可选择上送风或下送风。

冷冻水型机房空调具备冷量调节、加热、加湿、除湿等调节功能，多应用在高发热量、高功率密度的数据中心或通信机房。

设备图示如下：
2.技术要求
2.1 冷冻水型机房空调由风机、换热盘管、加湿器、电加热器、控制器、过滤器等组成。

冷量应满足上表要求。

2.2 冷冻水型机房空调的风机外应具有机外静压调节功能。

2.3 冷冻水型机房空调换热盘管应具有较高的换热效率、较好的耐腐蚀性。

2.4 冷冻水型机房空调具有再加热功能。

2.5 冷冻水型机房空调应采用安全可靠、便于维护的加湿器。

2.6 冷冻水型机房空调应配备中效空气过滤器，空气过滤器应便于更换。

2.7 冷冻水型机房空调应具备冷量调节、加热、加湿、除湿等调节功能。

2.8 冷冻水型机房空调应具有遥测、遥信、遥控、遥调功能。

数据中心常见冷却方式介绍（3）：冷冻水型精密空调系统数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。

随着不同地域PUE的严苛要求以及高密度服务器的广泛应用，数据中心新型的冷却方式被越来越开发及使用。

下面分别介绍几种数据中心传统与新型的冷却方式。

1. 冷冻水型精密空调系统组成冷冻水型精密空调机组结构简单，组成如下图所示。

机组主要由框架、冷冻水盘管、室内EC风机、电磁两通调节阀（电动球阀）、控制系统、进出风温湿度传感器、冷冻水管路等组成。

图1 冷冻水型精密空调机组结构图15℃低温冷冻水经过精密空调冷冻水盘管，将机房30℃回风冷却为为18℃冷风为机房IT设备降温；15℃低温冷冻水经机房热空气加热成为21℃高温冷冻水。

一般设置为：出风温度控制精密空调两通阀开度，回风温度控制EC风机转速。

2. 冷冻水系统原理图冷冻水型精密空调机组实现制冷，需要外部提供低温冷冻水（目前大型数据中心普遍供水温度为15℃左右）。

冷冻水型精密空调系统一般由冷冻水型精密空调、冷水机组、冷却塔、冷冻水泵、冷却水泵、管路及附件组成。

冷水机组或板式换热器为精密空调提供15℃低温冷冻水。

图2 大型集中式冷冻水精密空调系统原理图3.产品特点及应用（1）冷冻水型精密空调利用大型冷水机组或板式换热器做为集中冷源，制冷系统能效较高；冷冻水型精密空调无室外机，其冷冻水系统的冷却塔集中放置，节省安装空间；冷冻水型精密空调的冷冻水输送采用水泵作为输送动力，可远距离输送冷冻水至各个机房空调。

（2）冷冻水型精密空调机组具有大风量、小焓差的特点，显热比达95%以上，主要承担数据中心机房的显热负荷。

机房内的潜热负荷由恒湿机来处理。

显冷量140kW以上冷冻水型精密空调机组采用高效EC风机（如EBM航空级复合材料叶片），能效比可达20以上，相比风冷型直接蒸发式空调机组节能效果明显。
